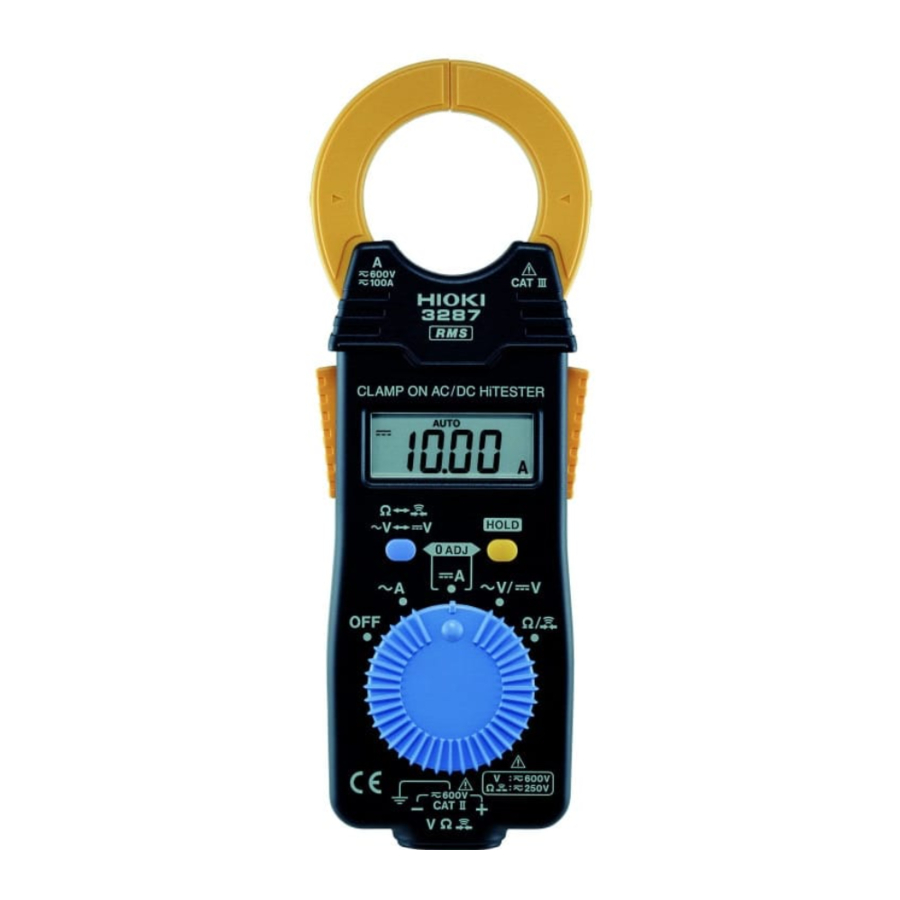

Hioki 3287, 3288, 3288-20 - Clamp On Ac/Dc Hitester qo'llanmasi
Kirish
Hioki 3287/3288/3288-20 AC qisqichli o'lchagichni sotib olganingiz uchun tashakkur. Asbobdan maksimal unumdorlikni olish uchun, avval ushbu qo'llanmani o'qib chiqing va kelajakda foydalanish uchun uni saqlab qo'ying.
| 3288 | O'rtacha qiymatni o'lchash RMS konvertatsiya modeli |
| 3287 3288-20 | Haqiqiy RMS o'lchash modeli |
Xavfsizlik qoidalari
Ushbu asbob IEC 61010 xavfsizlik standartlariga muvofiq ishlab chiqilgan va jo'natishdan oldin xavfsizlik bo'yicha sinovdan o'tgan. Biroq, asbobdan ushbu qo'llanmada ko'rsatilmagan tarzda foydalanish taqdim etilgan xavfsizlik funksiyalarini bekor qilishi mumkin. Asbobdan foydalanishdan oldin, quyidagi xavfsizlik qoidalarini diqqat bilan o'qib chiqing.
Belgilash
Ushbu hujjatda xavfning jiddiyligi va xavf darajalari quyidagicha tasniflanadi.
 | Operatorning o'limi yoki jiddiy jarohat olish xavfi |
 | Operatorning o'limi yoki jiddiy jarohat olish ehtimoli |
 | Operatorning yengil jarohat olishi yoki qurilmaning shikastlanishi yoki nosozligi ehtimoli |
 | Elektr toki urishi xavfi |
 | Taqiqlangan harakatlar |
 | Bajarilishi kerak bo'lgan harakatlar |
Qurilmaga biriktirilgan belgilar
| | Ehtiyot chorasi yoki xavf (Tegishli mavzuga qarang.) |
| | Elektr toki urishi xavfi |
 | Ikki tomonlama izolyatsiya yoki mustahkamlangan izolyatsiya bilan himoyalangan |
 | Qurilma kuchlanish ostida bo'lgan o'tkazgichga ulanishi yoki undan uzilishi mumkin |
 | Yerga ulash terminali |
 | DC (o'zgarmas tok) |
 | AC (o'zgaruvchan tok) |
Aniqllik
Biz o'lchov bardoshliligini rdg. (ko'rsatkich) va dgt. (raqam) qiymatlari bilan belgilaymiz, quyidagi ma'nolarda:
| rdg. (ko'rsatkich yoki ko'rsatilgan qiymat) | Hozirda o'lchanayotgan va o'lchash asbobida ko'rsatilgan qiymat. |
| dgt. (aniqlik) | Raqamli o'lchash asbobidagi eng kichik ko'rsatiladigan birlik, ya'ni raqamli displeyda eng kichik raqam sifatida "1" ni ko'rsatishga sabab bo'ladigan kirish qiymati. |
O'lchov toifalari
Ushbu asbobning tok o'lchash qismi CAT III 600 V uchun xavfsizlik talablariga va kuchlanish o'lchash qismi CAT II 600 V, CAT III 300 V o'lchash asboblari uchun xavfsizlik talablariga javob beradi.
Ushbu qurilmada ko'rsatilgan o'lchov toifasidan yuqori toifali joyni o'lchash elektr toki urishi kabi jiddiy baxtsiz hodisaga olib kelishi mumkin.
Elektr toki urishining oldini olish uchun, foydalanish vaqtida himoya to'sig'idan tashqaridagi qismga tegmang.
Qarshilikni o'lchash va uzluksizlikni tekshirish funksiyalari tanlangan bo'lsa, hech qachon test o'tkazgichlariga kuchlanish bermang. Bu asbobga zarar yetkazishi va tan jarohatiga olib kelishi mumkin. Elektr hodisalarining oldini olish uchun, o'lchashdan oldin zanjirdan quvvatni uzing.
- Elektr toki urishi, qisqa tutashuvlar va asbobning shikastlanishining oldini olish uchun, aylanma kalitni almashtirishdan oldin test o'tkazgichlarini o'lchash ob'ektidan uzing.
- Elektr toki urishining oldini olish uchun, elektr uzatish liniyasining kuchlanishini o'lchashda quyidagi mezonlarga javob beradigan test o'tkazgichidan foydalaning:
- IEC61010 yoki EN61010 xavfsizlik standartlariga mos keladi
- III yoki IV o'lchov toifasiga ega
- Uning nominal kuchlanishi o'lchanadigan kuchlanishdan yuqori
- Ushbu asbob uchun ixtiyoriy test o'tkazgichlari EN61010 xavfsizlik standartiga mos keladi. Test o'tkazgichidan uning belgilangan o'lchov toifasi va nominal kuchlanishiga muvofiq foydalaning.
- Elektr toki urishining oldini olish uchun, asbobni asbobda va test o'tkazgichlarida ko'rsatilgan nominal kuchlanishdan pastroq kuchlanishda ishlating.
- Asbobni noto'g'ri joylarga o'rnatish asbobning nosozligiga olib kelishi yoki baxtsiz hodisaga sabab bo'lishi mumkin. Quyidagi joylardan saqlaning:
- To'g'ridan-to'g'ri quyosh nuriga yoki yuqori haroratga ta'sir qilish
- Korroziv yoki yonuvchi gazlarga ta'sir qilish
- Kuchli elektromagnit maydonga yoki elektrostatik zaryadga ta'sir qilish
- Induksion isitish tizimlari yaqinida (masalan, yuqori chastotali induksion isitish tizimlari va IH pishirish uskunalari)
- Vibratsiyaga moyil
- Suv, moy, kimyoviy moddalar yoki erituvchilarga ta'sir qilish
- Yuqori namlik yoki kondensatsiyaga ta'sir qilish
- Yuqori miqdordagi chang zarralariga ta'sir qilish
- Elektr toki urishi xavfi mavjudligi sababli, asbobdan foydalanishdan oldin test o'tkazgichidagi izolyatsiyaning yirtilmagan yoki shikastlanmaganligini va sim ichidagi metall o'tkazgichning ochiq emasligini tekshiring. Agar shikastlangan bo'lsa, ularni kompaniyamiz tomonidan belgilanganlar bilan almashtiring.
- Qisqa tutashuvning oldini olish uchun, CAT III o'lchov toifasida o'lchovlarni amalga oshirayotganda, yenglari biriktirilgan test o'tkazgichlaridan foydalanishga ishonch hosil qiling.
- Agar o'lchov vaqtida yenglar beixtiyor olib tashlansa, o'lchovni to'xtating.
- Elektr ta'minoti bilan bog'liq holda, qisqa tutashuvlar tufayli elektr toki urishi, issiqlik hosil bo'lishi, yong'in va yoy chaqnashi xavfi mavjud. Agar elektr o'lchash asbobi bilan tanish bo'lmagan shaxslar asbobdan foydalanishsa, bunday asboblar bilan tanish bo'lgan boshqa shaxs operatsiyalarni nazorat qilishi kerak.
- Ushbu asbob kuchlanish ostida bo'lgan liniyada o'lchanadi. Elektr toki urishining oldini olish uchun tegishli himoya izolyatsiyasidan foydalaning va amaldagi qonun va qoidalarga rioya qiling.
- Batareyalarni mahalliy qoidalarga muvofiq ishlang va utilizatsiya qiling.
- Jag' uchlari orasiga begona narsalarni qo'ymang yoki jag'larning (yoki moslashuvchan halqa birikmalarining) bo'shliqlariga begona narsalarni kiritmang. Bunday qilish sensorning ish faoliyatini yomonlashtirishi yoki qisish harakatiga xalaqit berishi mumkin.
- Asbobni tushirib yubormaslik yoki boshqa mexanik zarbalarga duchor qilmaslikka ehtiyot bo'ling, bu jag'ga zarar yetkazishi va o'lchovga salbiy ta'sir ko'rsatishi mumkin.
Batareyaning oqishi natijasida yomon ishlash yoki shikastlanish yuzaga kelishi mumkin. Quyida keltirilgan ogohlantirishlarga rioya qiling:
- Batareyalarni tavsiya etilgan yaroqlilik muddati tugaganidan keyin ishlatmang.
- Zaif batareyalarning asbobda qolishiga yo'l qo'ymang.
- Batareyalarni faqat belgilangan turdagi batareyalar bilan almashtiring.
- Agar asbob uzoq vaqt davomida saqlanishi kerak bo'lsa, batareyalarni asbobdan olib tashlang.
|
indikatori batareyaning qolgan quvvati kam bo'lganda yonadi. Bunday holda, asbobning ishonchliligi kafolatlanmaydi. Batareyani darhol almashtiring.O'lchashdan oldin tekshirish
- Saqlash yoki tashish vaqtida hech qanday zarar yetmaganligini ta'minlash uchun asbobning normal ishlashini tekshiring. Agar biron bir zarar topsangiz, vakolatli Hioki distribyutoringiz yoki sotuvchingizga murojaat qiling.
- Agar zarar bor deb gumon qilinsa, vakolatli Hioki distribyutoringiz yoki sotuvchingizga murojaat qilishdan oldin quyidagi bo'limni tekshiring.
- Test o'tkazgichining sinmaganligini tekshiring.
Belgilangan L9208 test o'tkazgichi bilan almashtiring. - Qarshilikni o'lchash va uzluksizlikni tekshirish normal ishlashini tekshiring.
Asbobni vakolatli Hioki distribyutoringiz yoki sotuvchingizga ta'mirlating. Asbob qarshilikni o'lchash yoki uzluksizlikni tekshirish vaqtida 600 V dan katta kuchlanishga duchor bo'lgan bo'lishi mumkin. - Batareya kuchlanishining past emasligini tekshiring. Batareyalarni almashtiring.
Xizmat ko'rsatish/Tekshirish
Tozalash
- Jag'ning biriktiruvchi yuzalaridagi kirlar o'lchovlarni yomonlashtiradi, shuning uchun yuzalarni yumshoq, quruq mato bilan ehtiyotkorlik bilan artib toza tuting.
- Qurilmani tozalash uchun uni suv yoki yumshoq detarjen bilan namlangan yumshoq mato bilan ehtiyotkorlik bilan arting.
- LCD displeyni yumshoq, quruq mato bilan ehtiyotkorlik bilan arting.
Batareyalarni o'rnatish/almashtirish
Kerakli asbob: Phillips tornavida va CR2032 tanga shaklidagi litiy batareyasi
Batareya qutisi ichidagi sozlash vintini buramang. Bunday qilish asbobning g'ayritabiiy o'lchangan qiymatlarni xabar qilishiga olib keladi.
Funksiyalar
Agar asbob 30 daqiqa davomida ishlatilmasa, displey avtomatik ravishda o'chadi. (Avtomatik quvvatni tejash funksiyasi)
- Avtomatik quvvatni tejash funksiyasi quvvat yoqilganda avtomatik ravishda faollashadi. (Bekor qilish mumkin emas)
- Asbobning ishlashini oldingi holatiga qaytarish uchun, aylanma kalit bilan "OFF" (o'chirish) holatini tanlang va keyin kalitni kerakli funksiyaga o'tkazing.
O'lchash diapazonini avtomatik ravishda eng mos diapazonga o'rnatadi (Avto-diapazon funksiyasi)
[AUTO] (avto) ni ko'rsatadi
O'lchash diapazonini ixtiyoriy ravishda o'rnatish (Qo'lda-diapazon funksiyasi)
- AC tokini o'lchash uchun qo'lda diapazonni tanlash uchun
![]()
yoki HOLD (ushlab turish) tugmasini bosib turgan holda sinov qurilmasini yoqing [![]()
], DC tokini [![]()
], AC kuchlanishini [![]()
], DC kuchlanishini [![]()
] yoki qarshilikni [![]()
]. - E'tibor bering, bu funksiya uzluksizlikni tekshirish uchun mavjud emas. Keyingi diapazonga o'tish uchun
![]()
tugmasini bosing. - AC kuchlanishi [
![]()
] va DC kuchlanishi [ ![]()
] o'rtasida o'tish uchun ![]()
tugmasini kamida bir soniya bosib turing.
yoki
tugmasini bosing.Kirish o'lchash diapazonidan oshib ketganda ko'rsatkich (To'lib ketish ko'rsatkichi)
[OF] (to'lib ketish) yoki [-OF] (-to'lib ketish) ni ko'rsatadi
Nolni sozlash funksiyasi
- Nolni sozlash funksiyasi sensorning magnitlanishini va vaqt o'tishi bilan tok displeyidagi o'zgarishlarni qoplaydi.
- DC tokini o'lchashdan oldin [
![]()
], asbobga hech qanday kirish bo'lmaganda ![]()
va HOLD (ushlab turish) tugmalarini bir vaqtda bosib nolni sozlashni amalga oshirishingiz kerak. - Bu funksiya faqat DC tokini o'lchashda samarali [
![]()
].
Qismlarning nomlari
O'lchov usullari
Tokni o'lchash
AC Tokni o'lchash [
]
DC Tokni o'lchash [
]
Voltajni o'lchash
AC Voltajni o'lchash [
]
DC Voltajni o'lchash [
]
Qarshilikni o'lchash
[
]
Uzlikni tekshirish
[
]
Texnik xususiyatlar
Umumiy texnik xususiyatlar
| Ishlash muhiti | Ichki makon, ifloslanish darajasi 2, balandligi 2000 m gacha (6562 ft.) | ||
| Ishlash harorati va namligi | 0°C dan 40°C gacha (32°F dan 104°F gacha) 80% RH yoki undan kam (kondensatsiya yo'q) | ||
| Saqlash harorati va namligi | −10°C dan 50°C gacha (14°F dan 122°F gacha), 80% RH yoki undan kam (kondensatsiya yo'q) | ||
| Standartlar | Xavfsizlik: EN61010 EMC: EN61326 | ||
| Quvvat manbai | CR2032 tanga shaklidagi litiy batareyasi ×1 (3 V DC) Maksimal nominal quvvat: 15 mVA | ||
| Doimiy ishlash vaqti | 3287: Taxminan 25 soat, 3288: Taxminan 60 soat, 3288-20: Taxminan 35 soat (doimiy, yuklanmagan) | ||
| O'lchamlar | Taxminan 57W×180H×16D mm (2.24'W × 7.09'H × 0.63'D) | ||
| Og'irligi |
| ||
| Mahsulot kafolat muddati | 3 yil | ||
| Aksessuarlar |
| ||
| Variant |
| ||
Asosiy texnik xususiyatlar
| Maksimal kirish toki | 3287: 100 A AC/DC doimiy (ACA/DCA) 3288, 3288-20: 1000 A AC/DC doimiy (ACA/DCA) |
| Maksimal kirish voltaji | 600 V AC/DC (ACV/DCV) |
| Haddan tashqari yuklanishdan himoya | 600 V AC/DC (ACV/DCV) 250 V AC/DC (Ω/uzluksizlik) |
| Yerga nisbatan maksimal nominal voltaj |
|
| AC o'lchash usuli | 3288: O'rtacha qiymatni o'lchash RMS usuli 3287, 3288-20: Haqiqiy RMS o'lchash usuli |
| Displey yangilanish tezligi | 400 ms±25 ms |
| Krest faktor |
|
| Nol-displey diapazoni | 5 ta hisoblash yoki undan kam (faqat tokni o'lchash) |
| O'tkazgich holatining ta'siri |
|
| Maksimal o'lchanadigan o'tkazgich diametri | φ35 mm yoki undan kam |
Aniqilik texnik xususiyatlari
| Kafolatlangan aniqlik shartlari |
|
| AC tokni o'lchash (ACA) | |||||||||||||
| 3287 | |||||||||||||
| Diapazon | Aniqilik | ||||||||||||
| 45 Hz≤f≤66 Hz | 10 Hz≤f<20 Hz | 20 Hz≤f<45 Hz 66 Hz<f≤1 kHz | |||||||||||
| 10.00 A 100.00 A | ±1.5%rdg.±5dgt. | ±5.0%rdg.±5dgt. | ±2.0%rdg.±5dgt. | ||||||||||
| 3288 | |||||||||||||
| Diapazon | Aniqilik | ||||||||||||
| 45 Hz≤f≤66 Hz | 10 Hz≤f<45 Hz, 66 Hz<f≤500 Hz | ||||||||||||
| 100.0 A 1000 A | ±1.5%rdg.±5dgt. | ±2.0%rdg.±5dgt. | |||||||||||
| 3288-20 | |||||||||||||
| Diapazon | Aniqilik | ||||||||||||
| 45 Hz≤f≤66 Hz | 10 Hz≤f<45 Hz, 66 Hz<f≤500 Hz | ||||||||||||
| 100.0 A 1000 A | ±1.5%rdg.±5dgt. | ±2.0%rdg.±5dgt. | |||||||||||
| DC tokni o'lchash (DCA) | |||||||||||||
| 3287 | |||||||||||||
| Diapazon | Aniqilik | ||||||||||||
| 10.00 A 100.0 A | ±1.5%rdg.±5dgt. | ||||||||||||
| 3288/3288-20 | |||||||||||||
| Diapazon | Aniqilik | ||||||||||||
| 100.0 A 1000 A | ±1.5%rdg.±5dgt. | ||||||||||||
| AC voltajni o'lchash (ACV) | |||||||||||||
| Diapazon | Aniqilik kafolati diapazoni | Aniqilik | Kirish impedansi | ||||||||||
| 30 Hz≤f≤500 Hz | |||||||||||||
| 4.200 V 42.00 V 420.0 V 600 V | 0.400 V dan 4.199 V gacha 4.00 V dan 41.99 V gacha 40.0 V dan 419.9 V gacha 400 V dan 600 V gacha | ±2.3%rdg.±8dgt. | 11 MΩ±5% 10 MΩ±5% 10 MΩ±5% 10 MΩ±5% | ||||||||||
| DC voltajni o'lchash (DCV) | |||||||||||||
| Diapazon | Aniqilik kafolati diapazoni | Aniqilik | Kirish impedansi | ||||||||||
| 420.0 mV 4.200 V 42.00 V 420.0 V 600 V | 40.0 mV dan 419.9 mV gacha 0.400 V dan 4.199 V gacha 4.00 V dan 41.99 V gacha 40.0 V dan 419.9 V gacha 400 V dan 600 V gacha | ±1.3%rdg.±4dgt. | 100 MΩ yoki undan ko'p 11 MΩ±5% 10 MΩ±5% 10 MΩ±5% 10 MΩ±5% | ||||||||||
| Qarshilikni o'lchash (Ω) | |||||||||||||
| Diapazon | Aniqilik kafolati diapazoni | Aniqilik | Ochiq terminal voltaji | ||||||||||
| 420.0 Ω 4.200 kΩ 42.00 kΩ 420.0 kΩ 4.200 MΩ 42.00 MΩ | 40.0 Ω dan 419.9 Ω gacha 0.400 kΩ dan 4.199 kΩ gacha 4.00 kΩ dan 41.99 kΩ gacha 40.0 kΩ dan 419.9 kΩ gacha 0.400 MΩ dan 4.199 MΩ gacha 4.00 MΩ dan 41.99 MΩ gacha | ±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±5.0%rdg.±4dgt. ±10.0%rdg.±4dgt. | 3.4 V yoki undan kam 0.7 V (typ.) 3.4 V yoki undan kam 0.47 V (typ.) 3.4 V yoki undan kam 0.47 V (typ.) 3.4 V yoki undan kam 0.47 V (typ.) 3.4 V yoki undan kam 0.47 V (typ.) 3.4 V yoki undan kam | ||||||||||
| Uzluksizlik testi | |||||||||||||
| Diapazon | Aniqilik | Boshi darajasi (signal tovushi) | Ochiq terminal voltaji | ||||||||||
| 420.0 Ω | ±2.0%rdg.±6dgt. | 50 Ω±40 Ω yoki undan kam | 3.4 V yoki undan kam | ||||||||||
Iltimos, quyidagilar uchun www.hioki.com veb-saytimizga tashrif buyuring:
- Mintaqaviy aloqa ma'lumotlari
- Qo'llanmalarning so'nggi versiyalari va boshqa tillardagi qo'llanmalar.
- CE markasi talablariga javob beradigan asboblar uchun muvofiqlik deklaratsiyalari.
Kafolat
Qo'llanma va Mahsulot xavfsizlik belgilari ko'rsatmalariga muvofiq normal foydalanish sharoitida yuzaga keladigan kafolat nosozliklari bepul ta'mirlanadi. Ushbu kafolat xarid qilingan kundan boshlab uch (3) yil davomida amal qiladi. Kafolat qoidalari haqida qo'shimcha ma'lumot olish uchun mahsulotni sotib olgan distribyutorga murojaat qiling.
FAQAT KALIFORNIYA, AQSH
Perxlorat materiali - maxsus ishlov berish talab qilinishi mumkin.
Qarang: www.dtsc.ca.gov/hazardouswaste/perchlorate
