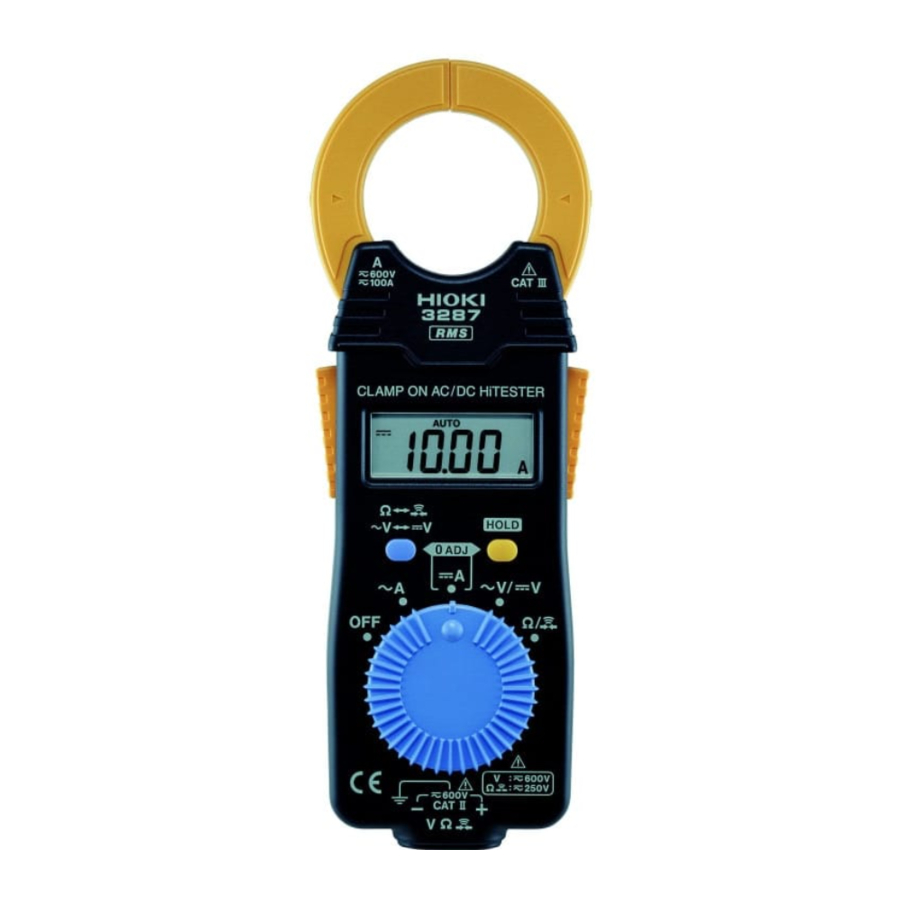

Hioki 3287, 3288, 3288-20 - Manual do Amperímetro de Pinça AC/DC

Introdução

Obrigado por adquirir o Amperímetro de Pinça AC Hioki 3287/3288/3288-20. Para obter o máximo desempenho do instrumento_, leia primeiro este manual e mantenha-o à mão para referência futura.

Notas de Segurança

Este instrumento foi projetado para estar em conformidade com as Normas de Segurança IEC 61010_, e foi exaustivamente testado quanto à segurança antes do envio. No entanto_, usar o instrumento de uma forma não descrita neste manual pode anular os recursos de segurança fornecidos. Antes de usar o instrumento_, certifique-se de ler atentamente as seguintes notas de segurança.

Notação

Neste documento_, a gravidade do risco e os níveis de perigo são classificados da seguinte forma.

	Risco iminente de morte ou ferimentos graves ao operador
	Potencial de morte ou ferimentos graves ao operador
	Potencial de ferimentos leves ao operador ou danos ou mau funcionamento do dispositivo
	Risco de choque elétrico
	Ações proibidas
	Ações que devem ser executadas

Símbolos afixados ao dispositivo

	Precaução ou perigo (Consulte o tópico correspondente.)
	Risco de choque elétrico
	Protegido em toda a parte por isolamento duplo ou isolamento reforçado
	O dispositivo pode ser conectado ou desconectado de um condutor energizado
	Terminal de aterramento
	DC (corrente contínua)
	AC (corrente alternada)

Precisão

Definimos tolerâncias de medição em termos de valores de rdg. (leitura) e dgt. (dígito)_, com os seguintes significados:

Categorias de medição

A parte de medição de corrente deste instrumento está em conformidade com os requisitos de segurança para CAT III 600 V e a parte de medição de tensão está em conformidade com os requisitos de segurança para instrumentos de medição CAT II 600 V_, CAT III 300 V.

Medir um local com um número de categoria superior à categoria de medição indicada neste dispositivo pode resultar em um acidente grave, como choque elétrico.

Para evitar choque elétrico, não toque na parte além da barreira de proteção durante o uso.

Nunca aplique tensão aos cabos de teste quando as funções de resistência e continuidade estiverem selecionadas. Isso pode danificar o instrumento e resultar em lesões corporais. Para evitar acidentes elétricos, desligue a energia do circuito antes de medir.

• Para evitar choque elétrico_, curto-circuitos e danos ao instrumento_, desconecte os cabos de teste do objeto de medição antes de girar o interruptor rotativo.
• Para evitar choque elétrico_, ao medir a tensão de uma linha de energia, use um cabo de teste que satisfaça os seguintes critérios:
  • Está em conformidade com as normas de segurança IEC61010 ou EN61010
  • Da categoria de medição III ou IV
  • Sua tensão nominal é superior à tensão a ser medida
• Os cabos de teste opcionais para este instrumento estão em conformidade com a norma de segurança EN61010. Use um cabo de teste de acordo com sua categoria de medição definida e tensão nominal.
• Para evitar um choque elétrico_, opere o instrumento abaixo de uma tensão nominal inferior entre a indicada no instrumento e nos cabos de teste.

• Instalar o instrumento em locais inadequados pode causar um mau funcionamento do instrumento ou pode dar origem a um acidente. Evite os seguintes locais:
  • Exposto à luz solar direta ou alta temperatura
  • Exposto a gases corrosivos ou combustíveis
  • Exposto a um forte campo eletromagnético ou carga eletrostática
  • Perto de sistemas de aquecimento por indução (como sistemas de aquecimento por indução de alta frequência e equipamentos de cozinha IH)
  • Suscetível a vibração
  • Exposto a água_, óleo_, produtos químicos_, ou solventes
  • Exposto a alta umidade ou condensação
  • Exposto a altas quantidades de partículas de poeira

• Como existe o risco de choque elétrico_, verifique se o isolamento do cabo de teste não está rasgado ou rompido_, e se nenhum condutor de metal dentro do fio está exposto antes de usar o instrumento. Se estiver danificado_, substitua-o por aqueles especificados pela nossa empresa.
• Para evitar um acidente de curto-circuito_, certifique-se de usar os cabos de teste com as mangas anexadas ao realizar medições na categoria de medição CAT III.
• Se as mangas forem removidas inadvertidamente durante a medição_, pare a medição.
• Com relação ao fornecimento de eletricidade_, existem riscos de choque elétrico, geração de calor, incêndio e arco elétrico devido a curtos-circuitos. Se pessoas não familiarizadas com instrumentos de medição de eletricidade forem usar o instrumento_, outra pessoa familiarizada com tais instrumentos deve supervisionar as operações.
• Este instrumento é medido em uma linha energizada. Para evitar choque elétrico_, use isolamento de proteção apropriado e cumpra as leis e regulamentos aplicáveis.
• Manuseie e descarte as baterias de acordo com os regulamentos locais.

• Não coloque objetos estranhos entre as pontas das garras ou insira objetos estranhos nas folgas das garras (ou acoplamentos de loop flexíveis). Isso pode piorar o desempenho do sensor ou interferir na ação de fixação.
• Tenha cuidado para evitar derrubar o instrumento ou submetê-lo a choques mecânicos_, o que pode danificar a garra e afetar adversamente a medição.

Desempenho ruim ou danos causados por vazamento da bateria podem resultar. Observe as precauções listadas abaixo:

• Não use baterias após a data de validade recomendada.
• Não permita que baterias fracas permaneçam no instrumento.
• Substitua as baterias apenas pelo tipo especificado.
• Remova as baterias do instrumento se ele for armazenado por um longo tempo.

Inspeção Antes da Medição

• Verifique se o instrumento funciona normalmente para garantir que nenhum dano ocorreu durante o armazenamento ou envio. Se você encontrar algum dano_, entre em contato com seu distribuidor ou revendedor Hioki autorizado.
• Se houver suspeita de dano_, verifique a seção abaixo antes de entrar em contato com seu distribuidor ou revendedor Hioki autorizado.

1. Verifique se o cabo de teste não está quebrado.
   Substitua pelo Cabo de Teste L9208 especificado.
2. Verifique se a medição de resistência e o teste de continuidade funcionam normalmente.
   Peça para o seu distribuidor ou revendedor Hioki autorizado reparar o instrumento. O instrumento pode ter sido submetido a uma tensão superior a 600 V durante a medição de resistência ou teste de continuidade.
3. Verifique se a tensão da bateria não está baixa. Substitua as baterias.

Manutenção/Inspeção

Limpeza

• As medições são degradadas pela sujeira nas superfícies de acoplamento da garra, portanto, mantenha as superfícies limpas, limpando suavemente com um pano macio e seco.
• Para limpar o dispositivo_, limpe-o suavemente com um pano macio umedecido com água ou detergente neutro.
• Limpe o visor LCD suavemente com um pano macio e seco.

Inserir/Substituir Baterias

Ferramenta necessária: Chave de fenda Phillips e bateria de lítio em forma de moeda CR2032


Não gire o parafuso de ajuste dentro da caixa da bateria. Isso fará com que o instrumento relate valores medidos anormais.

Funções

O visor desligará automaticamente se o instrumento não for usado por 30 minutos. (Função de economia automática de energia)

• A função de economia automática de energia é ativada automaticamente quando a energia é ligada. (Não é possível cancelar)
• Para retomar a operação do instrumento no estado anterior_, selecione a posição "OFF" (desligado) com o interruptor rotativo e, em seguida, mova o interruptor para a função desejada.

Define automaticamente a faixa de medição para a faixa mais apropriada (Função de faixa automática)
Exibe [AUTO]

Para definir a faixa de medição arbitrariamente (Função de faixa manual)

• Ligue o testador enquanto mantém pressionada a tecla ou a tecla HOLD (manter) para selecionar uma faixa manual para medir corrente AC [ ]_, corrente DC [ ]_, tensão AC [ ]_, tensão DC [ ] ou resistência [ ].
• Observe que esta função não está disponível para teste de continuidade. Pressione a tecla para passar para a próxima faixa.
• Para alternar entre tensão AC [ ] e tensão DC [ ]_, pressione e segure a tecla por pelo menos um segundo.

Indicação quando a entrada excede a faixa de medição (Indicação de estouro)
Exibe [OF] ou [-OF]

Função de ajuste de zero

• A função de ajuste de zero compensa a magnetização do sensor e as mudanças na exibição da corrente ao longo do tempo.
• Antes de medir a corrente DC []_, você deve realizar o ajuste de zero pressionando simultaneamente as teclas e HOLD (manter) enquanto não houver entrada para o instrumento.
• Esta função é eficaz apenas com a medição de corrente DC [].

Nomes das Peças

Métodos de Medição

Medição de Corrente

Medição de Corrente AC [ ]

Medição de Corrente DC []

Medição de Tensão

Medição de Tensão AC [ ]

Medição de Tensão DC [ ]

Medição de Resistência

[ ]

Teste de continuidade

[ ]

Especificações

Especificações Gerais

Especificações Básicas

Especificações de Precisão

Visite o nosso site em www.hioki.com para o seguinte:

• Informações de contacto regionais
• As revisões mais recentes dos manuais de instruções e manuais em outros idiomas.
• Declarações de Conformidade para instrumentos que cumprem os requisitos da marca CE.

Garantia

Avarias cobertas pela garantia que ocorram sob condições de uso normal em conformidade com o Manual de Instruções e as Marcações de Precaução do Produto serão reparadas gratuitamente. Esta garantia é válida por um período de três (3) anos a partir da data de compra. Por favor, entre em contato com o distribuidor onde você comprou o produto para obter mais informações sobre as disposições da garantia.

APENAS PARA A CALIFÓRNIA, EUA
Material de Perclorato - pode ser necessária manipulação especial.
Consulte www.dtsc.ca.gov/hazardouswaste/perchlorate
