Hioki 3287, 3288, 3288-20 - Navodila za uporabo kleščnega Ac/Dc Hitesterja

Uvod

Zahvaljujemo se vam za nakup kleščnega merilnika AC Hioki 3287/3288/3288-20. Za doseganje maksimalne učinkovitosti instrumenta_, najprej preberite ta priročnik in ga imejte pri roki za prihodnjo uporabo.

Varnostni napotki

Ta instrument je zasnovan v skladu z varnostnimi standardi IEC 61010_, in je bil pred odpremo temeljito preizkušen glede varnosti. Vendar pa_, lahko uporaba instrumenta na način, ki ni opisan v tem priročniku, izniči zagotovljene varnostne funkcije. Pred uporabo instrumenta_, natančno preberite naslednje varnostne napotke.

Oznake

V tem dokumentu_, so resnost tveganja in stopnje nevarnosti razvrščene kot sledi.

	Neposredna nevarnost smrti ali resne poškodbe operaterja
	Možnost smrti ali resne poškodbe operaterja
	Možnost lažje poškodbe operaterja ali poškodbe ali okvare naprave
	Nevarnost električnega udara
	Prepovedana dejanja
	Dejanja, ki jih je treba izvesti

Simboli na napravi

	Previdnost ali nevarnost (Glej ustrezno temo.)
	Nevarnost električnega udara
	Zaščiteno z dvojno ali ojačano izolacijo
	Napravo je mogoče priključiti ali odklopiti od prevodnika pod napetostjo
	Ozemljitveni priključek
	DC (enosmerni tok)
	AC (izmenični tok)

Natančnost

Merilne tolerance definiramo v smislu vrednosti rdg. (odčitavanje) in dgt. (številka)_, z naslednjimi pomeni:

Merilne kategorije

Del za merjenje toka tega instrumenta je v skladu z varnostnimi zahtevami za CAT III 600 V, del za merjenje napetosti pa je v skladu z varnostnimi zahtevami za merilne instrumente CAT II 600 V_, CAT III 300 V.

Merjenje na lokaciji z višjo kategorijo od merilne kategorije, navedene na tej napravi, lahko povzroči resno nesrečo, kot je električni udar.

Da bi se izognili električnemu udaru, se med uporabo ne dotikajte dela, ki je onkraj zaščitne pregrade.

Nikoli ne priključite napetosti na merilne kable, ko so izbrane funkcije za merjenje upornosti in preverjanje prevodnosti. To lahko poškoduje instrument in povzroči telesne poškodbe. Da bi se izognili električnim nesrečam, pred merjenjem izklopite napajanje tokokroga.

• Da bi se izognili električnemu udaru_, kratkemu stiku in poškodbam instrumenta_, odklopite merilne kable z merjenega predmeta, preden preklopite vrtljivo stikalo.
• Da bi preprečili električni udar_, pri merjenju napetosti električnega voda uporabite merilni kabel, ki izpolnjuje naslednja merila:
  • Ustreza varnostnim standardom IEC61010 ali EN61010
  • Je merilne kategorije III ali IV
  • Njegova nazivna napetost je višja od napetosti, ki jo je treba izmeriti
• Izbirni merilni kabli za ta instrument so v skladu z varnostnim standardom EN61010. Uporabljajte merilni kabel v skladu z njegovo določeno merilno kategorijo in nazivno napetostjo.
• Da bi se izognili električnemu udaru_, upravljajte instrument pri nižji nazivni napetosti med tisto, ki je navedena na instrumentu in na merilnih kablih.

• Namestitev instrumenta na neprimernih mestih lahko povzroči okvaro instrumenta ali nesrečo. Izogibajte se naslednjim lokacijam:
  • Izpostavljene neposredni sončni svetlobi ali visoki temperaturi
  • Izpostavljene korozivnim ali gorljivim plinom
  • Izpostavljene močnemu elektromagnetnemu polju ali elektrostatični napetosti
  • V bližini indukcijskih grelnih sistemov (kot so visokofrekvenčni indukcijski grelni sistemi in IH kuhalna oprema)
  • Občutljive na vibracije
  • Izpostavljene vodi_, olju_, kemikalijam_, ali topilom
  • Izpostavljene visoki vlažnosti ali kondenzaciji
  • Izpostavljene velikim količinam prašnih delcev

• Ker obstaja nevarnost električnega udara_, preverite, ali izolacija na merilnem kablu ni raztrgana ali poškodovana_, in ali ni izpostavljen noben kovinski prevodnik znotraj žice pred uporabo instrumenta. Če je poškodovana_, jo zamenjajte s tisto, ki jo je določilo naše podjetje.
• Da bi preprečili nesrečo s kratkim stikom_, pri merjenjih v merilni kategoriji CAT III uporabite merilne kable z nameščenimi tulci.
• Če se tulci med merjenjem nenamerno odstranijo_, ustavite merjenje.
• Glede na električno napajanje obstaja nevarnost električnega udara, nastajanja toplote, požara in obloka zaradi kratkih stikov. Če bodo instrument uporabljale osebe, ki niso seznanjene z instrumenti za merjenje električne energije_, mora nadzorovati delovanje druga oseba, ki je seznanjena s takšnimi instrumenti.
• Ta instrument se meri na liniji pod napetostjo. Da bi preprečili električni udar_, uporabite ustrezno zaščitno izolacijo in upoštevajte veljavne zakone in predpise.
• Z baterijami ravnajte in jih odstranjujte v skladu z lokalnimi predpisi.

• Ne postavljajte tujkov med konice čeljusti ali vstavljajte tujkov v reže čeljusti (ali fleksibilne zanke). To lahko poslabša delovanje senzorja ali ovira delovanje vpenjanja.
• Pazite, da instrumenta ne spustite ali ga drugače izpostavite mehanskim udarcem_, kar bi lahko poškodovalo čeljust in negativno vplivalo na merjenje.

Lahko pride do slabe učinkovitosti ali poškodb zaradi puščanja baterije. Upoštevajte spodnja opozorila:

• Ne uporabljajte baterij po priporočenem datumu izteka roka uporabnosti.
• Ne puščajte šibkih baterij v instrumentu.
• Baterije zamenjajte samo z določeno vrsto.
• Odstranite baterije iz instrumenta, če ga boste shranjevali dlje časa.

Pregled pred merjenjem

• Preverite, ali instrument deluje normalno, da zagotovite, da ni prišlo do poškodb med shranjevanjem ali transportom. Če najdete kakršno koli škodo_, se obrnite na pooblaščenega distributerja ali prodajalca Hioki.
• Če sumite na poškodbo_, preverite spodnji razdelek, preden se obrnete na pooblaščenega distributerja ali prodajalca Hioki.

1. Preverite, ali merilni kabel ni zlomljen.
   Zamenjajte z določenim merilnim kablom L9208.
2. Preverite, ali merjenje upornosti in preizkus prevodnosti delujeta normalno.
   Naj instrument popravi vaš pooblaščeni distributer ali prodajalec Hioki. Instrument je bil morda izpostavljen napetosti, večji od 600 V, med merjenjem upornosti ali preizkušanjem prevodnosti.
3. Preverite, ali napetost baterije ni nizka. Zamenjajte baterije.

Vzdrževanje/pregled

Čiščenje

• Meritve se poslabšajo zaradi umazanije na stičnih površinah čeljusti, zato naj bodo površine čiste, tako da jih nežno obrišete z mehko_, suho krpo.
• Za čiščenje naprave jo nežno obrišite z mehko krpo, navlaženo z vodo ali blagim detergentom.
• LCD zaslon nežno obrišite z mehko, suho krpo.

Vstavljanje/zamenjava baterij

Potrebno orodje: Phillips izvijač in litijeva baterija v obliki kovanca CR2032


Ne obračajte nastavitvenega vijaka znotraj ohišja baterije. To bo povzročilo, da bo instrument poročal o nenormalnih izmerjenih vrednostih.

Funkcije

Zaslon se bo samodejno izklopil, če instrumenta ne boste uporabljali 30 minut. (Funkcija samodejnega varčevanja z energijo)

• Funkcija samodejnega varčevanja z energijo se samodejno aktivira, ko je napajanje vklopljeno. (Ni je mogoče preklicati)
• Za nadaljevanje delovanja instrumenta v prejšnjem stanju_, izberite položaj "OFF" (izklop) z vrtljivim stikalom in nato premaknite stikalo na želeno funkcijo.

Samodejno nastavi merilno območje na najprimernejše območje (funkcija samodejnega območja)
Prikaže [AUTO]

Za poljubno nastavitev merilnega območja (funkcija ročnega območja)

• Vklopite tester, medtem ko držite tipkoali HOLD (zadrži), da izberete ročno območje za merjenje izmeničnega toka [ ]_, enosmernega toka [ ]_, izmenične napetosti [ ]_, enosmerne napetosti [ ] ali upornosti [ ].
• Upoštevajte, da ta funkcija ni na voljo za preverjanje prevodnosti. Pritisnite tipko , da preklopite na naslednje območje.
• Za preklapljanje med izmenično napetostjo [ ] in enosmerno napetostjo [ ]_, pritisnite in držite tipko vsaj eno sekundo.

Indikacija, ko vhod presega merilno območje (indikacija preobremenitve)
Prikaže [OF] ali [-OF]

Funkcija ničelne nastavitve

• Funkcija ničelne nastavitve kompenzira magnetizacijo senzorja in spremembe prikaza toka sčasoma.
• Pred merjenjem enosmernega toka []_, morate izvesti ničelno nastavitev s sočasnim pritiskom tipk in HOLD (zadrži), medtem ko na instrument ni vhoda.
• Ta funkcija je učinkovita samo pri merjenju enosmernega toka [].

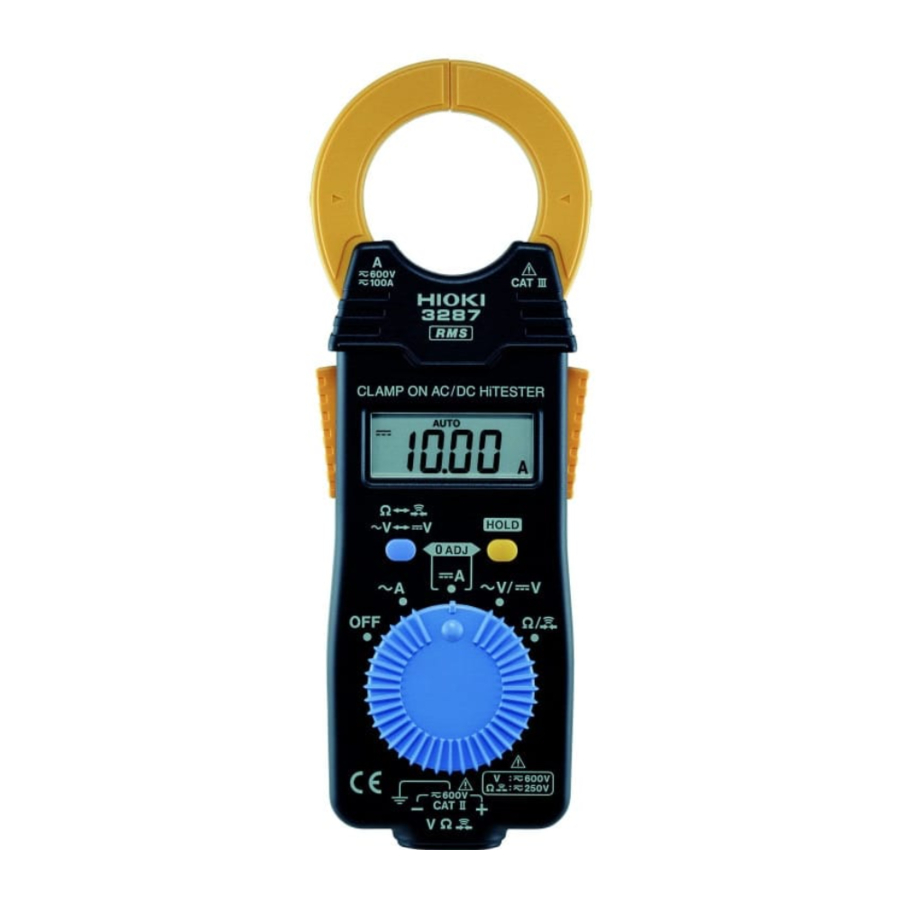

Imena delov

Metode merjenja

Merjenje toka

Merjenje izmeničnega toka (AC) [ ]

Merjenje enosmernega toka (DC) []

Merjenje napetosti

Merjenje izmenične napetosti (AC) [ ]

Merjenje enosmerne napetosti (DC) [ ]

Merjenje upornosti

[ ]

Preverjanje neprekinjenosti

[ ]

Specifikacije

Splošne specifikacije

Osnovne specifikacije

Specifikacije natančnosti

Obiščite našo spletno stran www.hioki.com za naslednje:

• Regionalne kontaktne informacije
• Najnovejše revizije navodil za uporabo in priročnikov v drugih jezikih.
• Izjave o skladnosti za instrumente, ki so skladni z zahtevami oznake CE.

Garancija

Okvare, ki nastanejo pri normalni uporabi v skladu z navodili za uporabo in varnostnimi oznakami izdelka, bodo popravljene brezplačno. Ta garancija velja tri (3) leta od datuma nakupa. Za več informacij o garancijskih pogojih se obrnite na distributerja, pri katerem ste izdelek kupili.

SAMO KALIFORNIJA, ZDA
Perkloratni material - lahko veljajo posebni postopki.
Glejte www.dtsc.ca.gov/hazardouswaste/perchlorate
