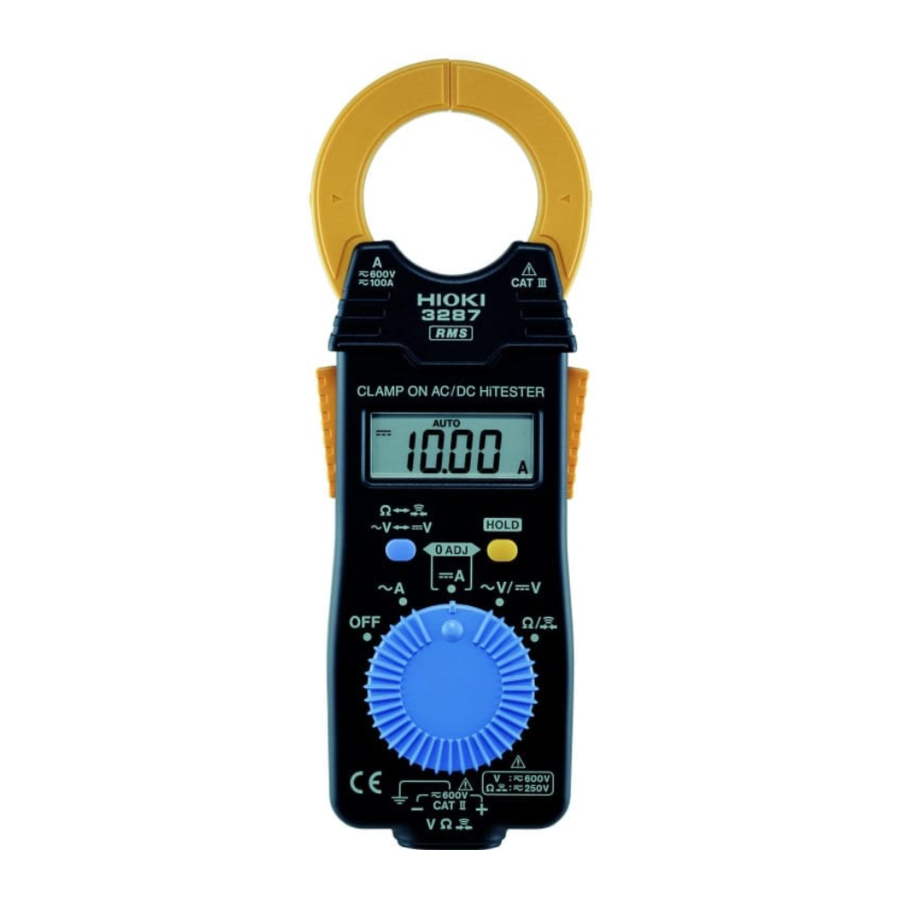

Hioki 3287, 3288, 3288-20 - Mwongozo wa Clamp On Ac/Dc Hitester

Utangulizi

Asante kwa kununua Hioki 3287/3288/3288-20 AC Clamp Meter. Ili kupata utendaji bora kutoka kwa kifaa_, tafadhali soma mwongozo huu kwanza, na uweke karibu kwa marejeleo ya baadaye.

Maelezo ya Usalama

Kifaa hiki kimeundwa kulingana na Viwango vya Usalama vya IEC 61010_, na kimejaribiwa kikamilifu kwa usalama kabla ya kusafirishwa. Hata hivyo_, kutumia kifaa kwa njia ambayo haijaelezewa katika mwongozo huu kunaweza kubatilisha vipengele vya usalama vilivyotolewa. Kabla ya kutumia kifaa_, hakikisha umesoma kwa makini maelezo yafuatayo ya usalama.

Ufafanuzi

Katika hati hii_, uzito wa hatari na viwango vya hatari vimeainishwa kama ifuatavyo.

	Hatari inayokuja ya kifo cha opereta au majeraha makubwa
	Uwezekano wa kifo cha opereta au majeraha makubwa
	Uwezekano wa majeraha madogo ya opereta au uharibifu wa kifaa au hitilafu
	Hatari ya mshtuko wa umeme
	Vitendo vilivyokatazwa
	Vitendo ambavyo lazima vifanywe

Alama zilizowekwa kwenye kifaa

	Tahadhari au hatari (Ona mada inayolingana.)
	Hatari ya mshtuko wa umeme
	Imelindwa kote na insulation mara mbili au insulation iliyoimarishwa
	Kifaa kinaweza kuunganishwa au kukatwa kutoka kwa kondakta hai
	Kituo cha kutuliza
	DC (mkondo wa moja kwa moja)
	AC (mkondo mbadala)

Usahihi

Tunafafanua uvumilivu wa kipimo kwa suala la rdg. (usomaji) na dgt. (tarakimu) maadili_, na maana zifuatazo:

Aina za kipimo

Sehemu ya kipimo cha sasa ya kifaa hiki inalingana na mahitaji ya usalama ya CAT III 600 V na sehemu ya kipimo cha voltage inalingana na mahitaji ya usalama ya CAT II 600 V_, CAT III 300 V vyombo vya kupimia.

Kupima eneo lenye nambari ya juu ya kategoria kuliko kategoria ya kipimo iliyoonyeshwa kwenye kifaa hiki kunaweza kusababisha ajali mbaya kama vile mshtuko wa umeme.

Ili kuepuka mshtuko wa umeme, usiguse sehemu iliyo zaidi ya kizuizi cha kinga wakati wa matumizi.

Kamwe usitumie voltage kwenye nyaya za majaribio wakati kazi za upinzani na mwendelezo zimechaguliwa. Kufanya hivyo kunaweza kuharibu kifaa na kusababisha majeraha ya mwili. Ili kuepuka ajali za umeme, ondoa nguvu kutoka kwa mzunguko kabla ya kupima.

• Ili kuepuka mshtuko wa umeme_, mizunguko mifupi na uharibifu wa kifaa_, kata nyaya za majaribio kutoka kwa kitu cha kupimia kabla ya kubadilisha swichi ya mzunguko.
• Ili kuzuia mshtuko wa umeme_, wakati wa kupima voltage ya laini ya umeme tumia nyaya za majaribio ambazo zinakidhi vigezo vifuatavyo:
  • Inalingana na viwango vya usalama IEC61010 au EN61010
  • Ya kategoria ya kipimo III au IV
  • Voltage yake iliyokadiriwa ni ya juu kuliko voltage itakayopimwa
• Nyaya za majaribio za hiari za kifaa hiki zinakidhi kiwango cha usalama cha EN61010. Tumia nyaya za majaribio kulingana na kategoria yake ya kipimo iliyofafanuliwa na voltage iliyokadiriwa.
• Ili kuepuka mshtuko wa umeme_, endesha kifaa chini ya voltage iliyokadiriwa ya chini kati ya ile iliyoonyeshwa kwenye kifaa na kwenye nyaya za majaribio.

• Kufunga kifaa katika maeneo yasiyofaa kunaweza kusababisha hitilafu ya kifaa au inaweza kusababisha ajali. Epuka maeneo yafuatayo:
  • Yaliyo wazi kwa jua moja kwa moja au joto la juu
  • Yaliyo wazi kwa gesi babuzi au zinazowaka
  • Yaliyo wazi kwa uwanja wenye nguvu wa sumakuumeme au chaji ya umeme tuli
  • Karibu na mifumo ya kupasha joto kwa njia ya uingizaji (kama vile mifumo ya kupasha joto kwa njia ya uingizaji wa masafa ya juu na vifaa vya kupikia vya IH)
  • Yanayoweza kutetemeka
  • Yaliyo wazi kwa maji_, mafuta_, kemikali_, au viyeyusho
  • Yaliyo wazi kwa unyevu wa juu au condensation
  • Yaliyo wazi kwa wingi wa chembe za vumbi

• Kwa kuwa kuna hatari ya mshtuko wa umeme_, hakikisha kuwa insulation kwenye nyaya za majaribio haijapasuka wala kuchanika_, na hakuna kondakta wa chuma ndani ya waya ameonekana kabla ya kutumia kifaa. Ikiwa imeharibiwa_, ibadilishe na zile zilizobainishwa na kampuni yetu.
• Ili kuzuia ajali ya mzunguko mfupi_, hakikisha unatumia nyaya za majaribio na sleeves zilizounganishwa wakati wa kufanya vipimo katika kategoria ya kipimo cha CAT III.
• Ikiwa sleeves zimeondolewa kwa bahati mbaya wakati wa kipimo_, simamisha kipimo.
• Kuhusu usambazaji wa umeme_, kuna hatari ya mshtuko wa umeme, uzalishaji wa joto, moto, na mwangaza wa arc kutokana na mizunguko mifupi. Ikiwa watu wasiojua chombo cha kupimia umeme wanatumia chombo_, mtu mwingine anayejua vyombo kama hivyo lazima asimamie shughuli.
• Chombo hiki kinapimwa kwenye laini hai. Ili kuzuia mshtuko wa umeme_, tumia insulation ya kinga inayofaa na uzingatie sheria na kanuni zinazotumika.
• Shughulikia na utupe betri kulingana na kanuni za eneo lako.

• Usiweke vitu vya kigeni kati ya ncha za taya au kuingiza vitu vya kigeni kwenye mapengo ya taya (au viunganishi vya kitanzi vinavyobadilika). Kufanya hivyo kunaweza kuzorotesha utendaji wa sensor au kuingilia hatua ya kubana.
• Kuwa mwangalifu ili kuepuka kuangusha chombo au vinginevyo kukiweka kwenye mshtuko wa mitambo_, ambayo inaweza kuharibu taya na kuathiri vibaya kipimo.

Utendaji mbaya au uharibifu kutoka kwa uvujaji wa betri unaweza kutokea. Zingatia tahadhari zilizoorodheshwa hapa chini:

• Usitumie betri baada ya tarehe yao ya kumalizika muda iliyopendekezwa.
• Usiruhusu betri dhaifu kubaki kwenye chombo.
• Badilisha betri tu na aina iliyoainishwa.
• Ondoa betri kutoka kwa chombo ikiwa itahifadhiwa kwa muda mrefu.

Ukaguzi Kabla ya Kipimo

• Thibitisha kuwa chombo kinafanya kazi kawaida ili kuhakikisha kuwa hakuna uharibifu uliotokea wakati wa kuhifadhi au kusafirisha. Ukipata uharibifu wowote_, wasiliana na msambazaji au muuzaji wako aliyeidhinishwa wa Hioki.
• Ikiwa uharibifu unashukiwa_, angalia sehemu iliyo hapa chini kabla ya kuwasiliana na msambazaji au muuzaji wako aliyeidhinishwa wa Hioki.

1. Hakikisha kuwa nyaya za majaribio hazijavunjika.
   Badilisha na Nyaya za Majaribio za L9208 zilizobainishwa.
2. Hakikisha kuwa kipimo cha upinzani na jaribio la mwendelezo hufanya kazi kawaida.
   Fanya chombo kirekebishwe na msambazaji au muuzaji wako aliyeidhinishwa wa Hioki. Chombo kinaweza kuwa kimeathiriwa na voltage ya zaidi ya 600 V wakati wa kipimo cha upinzani au upimaji wa mwendelezo.
3. Hakikisha kuwa voltage ya betri haiko chini. Badilisha betri.

Matengenezo/Ukaguzi

Kusafisha

• Vipimo vinazoroteshwa na uchafu kwenye nyuso za kuunganisha za taya, kwa hivyo weka nyuso safi kwa kuzifuta kwa upole na kitambaa laini_, kavu.
• Ili kusafisha kifaa_, kifute kwa upole na kitambaa laini kilicholoweshwa na maji au sabuni laini.
• Futa onyesho la LCD kwa upole na kitambaa laini, kavu.

Ingiza/Badilisha Betri

Zana muhimu: Bisibisi ya Phillips na betri ya lithiamu yenye umbo la sarafu ya CR2032


Usigeuze skrubu ya kurekebisha ndani ya kesi ya betri. Kufanya hivyo kutasababisha chombo kuripoti maadili yaliyopimwa yasiyo ya kawaida.

Kazi

Onyesho litazima kiotomatiki ikiwa chombo hakitatumika kwa dakika 30. (Kazi ya kuokoa nguvu kiotomatiki)

• Kazi ya kuokoa nguvu kiotomatiki huwashwa kiotomatiki wakati nguvu imewashwa. (Haiwezekani kughairi)
• Ili kuendeleza uendeshaji wa chombo katika hali ya awali_, chagua nafasi ya "OFF" (zima) na swichi ya mzunguko na kisha uhamishe swichi kwenye kazi inayotakiwa.

Huweka kiotomatiki kiwango cha kipimo kwa kiwango kinachofaa zaidi (Kazi ya kiotomatiki)
Huonyesha [AUTO]

Ili kuweka kiwango cha kipimo kiholela (Kazi ya mwongozo)

• Washa kijaribu huku ukishikilia kitufe cha au HOLD ili kuchagua kiwango cha mwongozo cha kupimia mkondo wa AC [ ]_, mkondo wa DC [ ]_, voltage ya AC [ ]_, voltage ya DC [ ] au upinzani [ ].
• Kumbuka kuwa kazi hii haipatikani kwa upimaji wa mwendelezo. Bonyeza kitufe cha ili kwenda kwenye kiwango kinachofuata.
• Ili kubadilisha kati ya voltage ya AC [ ] na voltage ya DC [ ]_, bonyeza na ushikilie kitufe cha kwa angalau sekunde moja.

Dalili wakati ingizo linazidi kiwango cha kipimo (Dalili ya kufurika)
Huonyesha [OF] au [-OF]

Kazi ya kurekebisha sifuri

• Kazi ya kurekebisha sifuri hulipa fidia kwa sumaku ya sensor na mabadiliko katika onyesho la sasa baada ya muda.
• Kabla ya kupima mkondo wa DC []_, lazima ufanye marekebisho ya sifuri kwa kubonyeza wakati huo huo vitufe vya na HOLD wakati hakuna ingizo kwa chombo.
• Kazi hii inafaa tu kwa kipimo cha mkondo wa DC [].

Majina ya Sehemu

Mbinu za Upimaji

Upimaji wa Mkondo

Upimaji wa Mkondo wa AC [ ]

Upimaji wa Mkondo wa DC []

Upimaji wa Volteji

Upimaji wa Volteji ya AC [ ]

Upimaji wa Volteji ya DC [ ]

Upimaji wa Resistansi

[ ]

Ukaguzi wa Mwendelezo

[ ]

Vipimo

Vipimo vya Jumla

Vipimo vya Msingi

Vipimo vya Usahihi

Tafadhali tembelea tovuti yetu kwa www.hioki.com kwa yafuatayo:

• Maelezo ya mawasiliano ya kikanda
• Matoleo ya hivi karibuni ya miongozo ya maelekezo na miongozo katika lugha zingine.
• Matamko ya Ulinganifu kwa vyombo vinavyokidhi mahitaji ya alama ya CE.

Udhamini

Hitilafu za udhamini zinazotokea chini ya hali ya matumizi ya kawaida kwa mujibu wa Mwongozo wa Maagizo na Alama za Tahadhari za Bidhaa zitarekebishwa bila malipo. Udhamini huu ni halali kwa muda wa miaka mitatu (3) kuanzia tarehe ya ununuzi. Tafadhali wasiliana na msambazaji ambaye ulinunua bidhaa kutoka kwake kwa maelezo zaidi kuhusu masharti ya udhamini.

CALIFORNIA, USA ONLY
Perchlorate Material - utunzaji maalum unaweza kuhitajika.
Angalia www.dtsc.ca.gov/hazardouswaste/perchlorate
