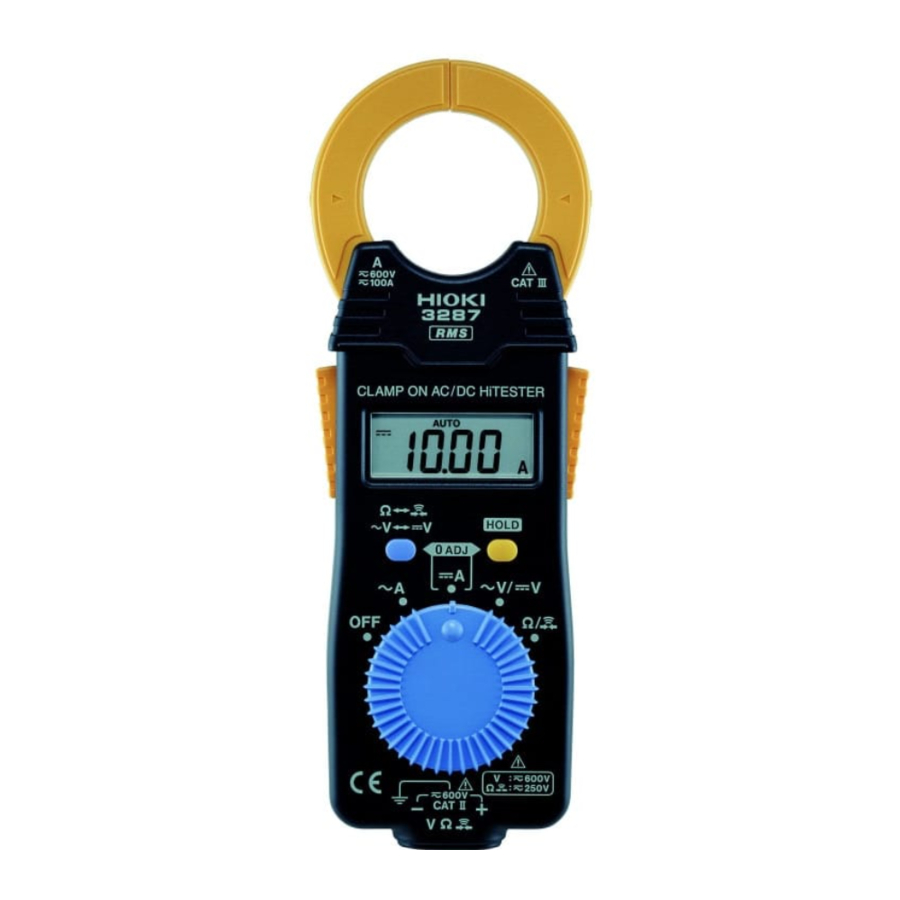

Hioki 3287, 3288, 3288-20 - Manuale del Clamp On Ac/Dc Hitester

Introduzione

Grazie per aver acquistato il misuratore a pinza AC Hioki 3287/3288/3288-20. Per ottenere le massime prestazioni dallo strumento, si prega di leggere prima questo manuale e di tenerlo a portata di mano per future consultazioni.

Note sulla sicurezza

Questo strumento è progettato per essere conforme agli standard di sicurezza IEC 61010 ed è stato accuratamente testato per la sicurezza prima della spedizione. Tuttavia, l'utilizzo dello strumento in un modo non descritto in questo manuale può annullare le caratteristiche di sicurezza fornite. Prima di utilizzare lo strumento, assicurarsi di leggere attentamente le seguenti note sulla sicurezza.

Notazione

In questo documento, la gravità del rischio e i livelli di pericolo sono classificati come segue.

	Rischio imminente di morte o lesioni gravi per l'operatore
	Potenziale di morte o lesioni gravi per l'operatore
	Potenziale di lesioni lievi per l'operatore o danni o malfunzionamenti del dispositivo
	Rischio di scossa elettrica
	Azioni proibite
	Azioni che devono essere eseguite

Simboli apposti sul dispositivo

	Precauzione o pericolo (Vedere l'argomento corrispondente.)
	Rischio di scossa elettrica
	Protetto completamente da doppio isolamento o isolamento rinforzato
	Il dispositivo può essere collegato o scollegato da un conduttore sotto tensione
	Terminale di messa a terra
	CC (corrente continua)
	CA (corrente alternata)

Precisione

Definiamo le tolleranze di misurazione in termini di valori rdg. (lettura) e dgt. (digit), con i seguenti significati:

Categorie di misurazione

La parte di misurazione della corrente di questo strumento è conforme ai requisiti di sicurezza per CAT III 600 V e la parte di misurazione della tensione è conforme ai requisiti di sicurezza per gli strumenti di misurazione CAT II 600 V, CAT III 300 V.

La misurazione di una posizione con un numero di categoria superiore alla categoria di misurazione indicata su questo dispositivo può causare un incidente grave come una scossa elettrica.

Per evitare scosse elettriche, non toccare la parte oltre la barriera protettiva durante l'uso.

Non applicare mai tensione ai puntali quando sono selezionate le funzioni di resistenza e continuità. Ciò potrebbe danneggiare lo strumento e causare lesioni personali. Per evitare incidenti elettrici, rimuovere l'alimentazione dal circuito prima di misurare.

• Per evitare scosse elettriche, cortocircuiti e danni allo strumento, scollegare i puntali dall'oggetto di misurazione prima di commutare il selettore rotativo.
• Per prevenire scosse elettriche, quando si misura la tensione di una linea di alimentazione, utilizzare un puntale che soddisfi i seguenti criteri:
  • Conforme agli standard di sicurezza IEC61010 o EN61010
  • Di categoria di misurazione III o IV
  • La sua tensione nominale è superiore alla tensione da misurare
• I puntali opzionali per questo strumento sono conformi allo standard di sicurezza EN61010. Utilizzare un puntale in conformità con la sua categoria di misurazione definita e la tensione nominale.
• Per evitare una scossa elettrica, utilizzare lo strumento al di sotto di una tensione nominale inferiore tra quella indicata sullo strumento e sui puntali.

• L'installazione dello strumento in luoghi inappropriati può causare un malfunzionamento dello strumento o può dare origine a un incidente. Evitare i seguenti luoghi:
  • Esposto alla luce solare diretta o ad alta temperatura
  • Esposto a gas corrosivi o combustibili
  • Esposto a un forte campo elettromagnetico o carica elettrostatica
  • Vicino a sistemi di riscaldamento a induzione (come sistemi di riscaldamento a induzione ad alta frequenza e apparecchiature di cottura a induzione)
  • Suscettibile alle vibrazioni
  • Esposto ad acqua, olio, sostanze chimiche o solventi
  • Esposto ad alta umidità o condensa
  • Esposto ad alte quantità di particelle di polvere

• Poiché esiste il rischio di scossa elettrica, verificare che l'isolamento sul puntale non sia strappato o lacerato e che nessun conduttore metallico all'interno del filo sia esposto prima di utilizzare lo strumento. Se danneggiati, sostituirli con quelli specificati dalla nostra azienda.
• Per prevenire un incidente di cortocircuito, assicurarsi di utilizzare i puntali con i manicotti attaccati quando si eseguono misurazioni nella categoria di misurazione CAT III.
• Se i manicotti vengono rimossi inavvertitamente durante la misurazione, interrompere la misurazione.
• Per quanto riguarda l'alimentazione elettrica, ci sono rischi di scossa elettrica, generazione di calore, incendio e arco elettrico a causa di cortocircuiti. Se persone non familiarizzate con lo strumento di misurazione elettrica devono utilizzare lo strumento, un'altra persona che abbia familiarità con tali strumenti deve supervisionare le operazioni.
• Questo strumento viene misurato su una linea sotto tensione. Per prevenire scosse elettriche, utilizzare un isolamento protettivo appropriato e rispettare le leggi e i regolamenti applicabili.
• Maneggiare e smaltire le batterie in conformità con le normative locali.

• Non posizionare oggetti estranei tra le punte delle ganasce o inserire oggetti estranei negli spazi vuoti delle ganasce (o nei giunti flessibili ad anello). Ciò potrebbe peggiorare le prestazioni del sensore o interferire con l'azione di serraggio.
• Fare attenzione a non far cadere lo strumento o a sottoporlo a urti meccanici, che potrebbero danneggiare la ganascia e influire negativamente sulla misurazione.

Potrebbero verificarsi prestazioni scadenti o danni dovuti a perdite della batteria. Osservare le precauzioni elencate di seguito:

• Non utilizzare le batterie dopo la data di scadenza consigliata.
• Non lasciare che le batterie scariche rimangano nello strumento.
• Sostituire le batterie solo con il tipo specificato.
• Rimuovere le batterie dallo strumento se deve essere conservato per un lungo periodo di tempo.

Ispezione prima della misurazione

• Verificare che lo strumento funzioni normalmente per assicurarsi che non si siano verificati danni durante lo stoccaggio o la spedizione. In caso di danni, contattare il distributore o rivenditore Hioki autorizzato.
• Se si sospettano danni, controllare la sezione seguente prima di contattare il distributore o rivenditore Hioki autorizzato.

1. Verificare che il puntale non sia rotto.
   Sostituire con il puntale L9208 specificato.
2. Verificare che la misurazione della resistenza e il test di continuità funzionino normalmente.
   Far riparare lo strumento dal distributore o rivenditore Hioki autorizzato. Lo strumento potrebbe essere stato sottoposto a una tensione superiore a 600 V durante la misurazione della resistenza o il test di continuità.
3. Verificare che la tensione della batteria non sia bassa. Sostituire le batterie.

Manutenzione/Ispezione

Pulizia

• Le misurazioni sono degradate dalla presenza di sporco sulle superfici di accoppiamento della ganascia, quindi mantenere le superfici pulite pulendole delicatamente con un panno morbido e asciutto.
• Per pulire il dispositivo, pulirlo delicatamente con un panno morbido inumidito con acqua o detergente delicato.
• Pulire delicatamente il display LCD con un panno morbido e asciutto.

Inserire/Sostituire le batterie

Strumento necessario: Cacciavite a croce e batteria al litio a forma di moneta CR2032


Non ruotare la vite di regolazione all'interno del vano batteria. Ciò farà sì che lo strumento riporti valori misurati anomali.

Funzioni

Il display si spegnerà automaticamente se lo strumento non viene utilizzato per 30 minuti. (Funzione di risparmio energetico automatico)

• La funzione di risparmio energetico automatico si attiva automaticamente quando l'alimentazione è accesa. (Non è possibile annullare)
• Per riprendere il funzionamento dello strumento nello stato precedente, selezionare la posizione "OFF" (spento) con il selettore rotativo e quindi spostare il selettore sulla funzione desiderata.

Imposta automaticamente l'intervallo di misurazione sull'intervallo più appropriato (Funzione di intervallo automatico)
Visualizza [AUTO]

Per impostare l'intervallo di misurazione arbitrariamente (Funzione di intervallo manuale)

• Accendere il tester tenendo premuto il tasto o il tasto HOLD (mantieni) per selezionare un intervallo manuale per la misurazione della corrente AC [ ], della corrente DC [ ], della tensione AC [ ], della tensione DC [ ] o della resistenza [ ].
• Si noti che questa funzione non è disponibile per il test di continuità. Premere il tasto per passare all'intervallo successivo.
• Per passare dalla tensione AC [ ] alla tensione DC [ ], tenere premuto il tasto per almeno un secondo.

Indicazione quando l'ingresso supera l'intervallo di misurazione (Indicazione di overflow)
Visualizza [OF] o [-OF]

Funzione di regolazione dello zero

• La funzione di regolazione dello zero compensa la magnetizzazione del sensore e le variazioni nella visualizzazione della corrente nel tempo.
• Prima di misurare la corrente DC [], è necessario eseguire la regolazione dello zero premendo contemporaneamente i tasti e HOLD (mantieni) mentre non c'è ingresso allo strumento.
• Questa funzione è efficace solo con la misurazione della corrente DC [].

Nomi delle parti

Metodi di Misurazione

Misurazione della Corrente

Misurazione della Corrente AC [ ]

Misurazione della Corrente DC []

Misurazione della Tensione

Misurazione della Tensione AC [ ]

Misurazione della Tensione DC [ ]

Misurazione della Resistenza

[ ]

Controllo di continuità

[ ]

Specifiche

Specifiche Generali

Specifiche di Base

Specifiche di Accuratezza

Visita il nostro sito web all'indirizzo www.hioki.com per quanto segue:

• Informazioni di contatto regionali
• Le ultime revisioni dei manuali di istruzioni e dei manuali in altre lingue.
• Dichiarazioni di conformità per gli strumenti conformi ai requisiti del marchio CE.

Garanzia

I malfunzionamenti coperti da garanzia che si verificano in condizioni di normale utilizzo in conformità con il Manuale di istruzioni e le Marcature precauzionali del prodotto saranno riparati gratuitamente. Questa garanzia è valida per un periodo di tre (3) anni dalla data di acquisto. Si prega di contattare il distributore da cui è stato acquistato il prodotto per ulteriori informazioni sulle disposizioni della garanzia.

SOLO CALIFORNIA, USA
Materiale perclorato - potrebbe essere necessaria una gestione speciale.
Vedere www.dtsc.ca.gov/hazardouswaste/perchlorate
