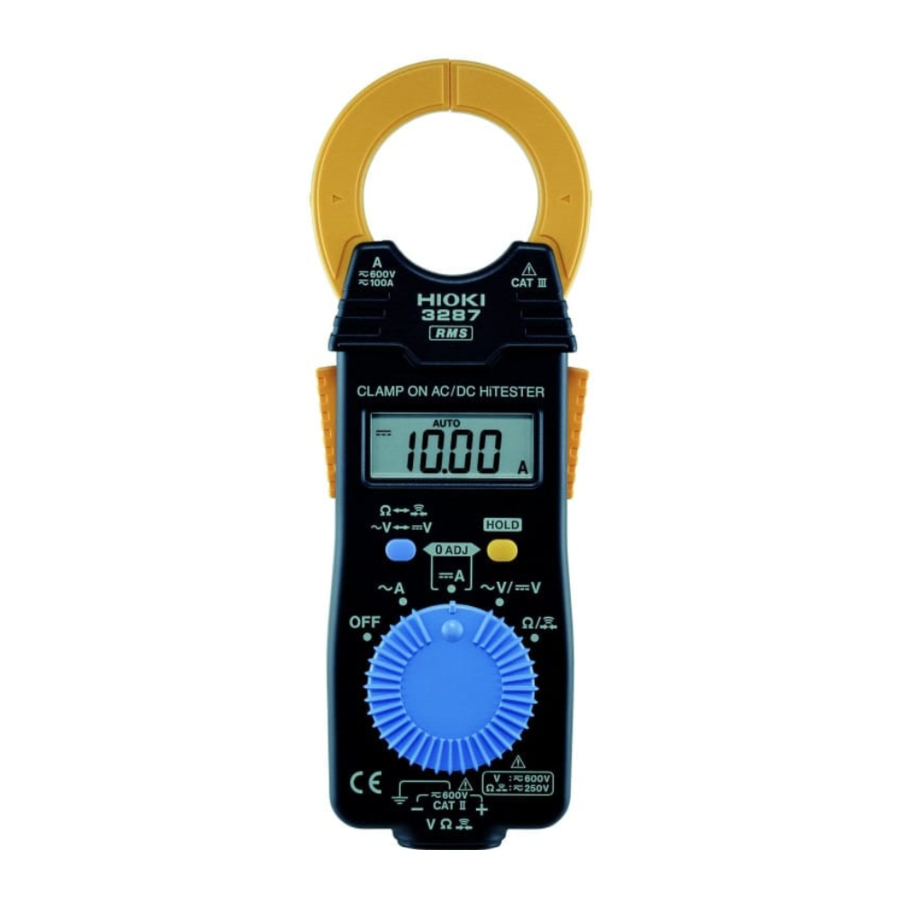

Hioki 3287, 3288, 3288-20 - Clamp On Ac/Dc Hitester Handleiding

Introductie

Hartelijk dank voor de aankoop van de Hioki 3287/3288/3288-20 AC Stroomtangmeter. Om maximale prestaties van het instrument te verkrijgen, dient u deze handleiding eerst te lezen en deze bij de hand te houden voor toekomstig gebruik.

Veiligheidsvoorschriften

Dit instrument is ontworpen om te voldoen aan de IEC 61010 veiligheidsnormen en is grondig getest op veiligheid voor verzending. Echter, het gebruik van het instrument op een manier die niet in deze handleiding wordt beschreven, kan de geboden veiligheidsvoorzieningen tenietdoen. Lees de volgende veiligheidsvoorschriften zorgvuldig door voordat u het instrument gebruikt.

Notatie

In dit document worden de risicograad en de gevaarniveaus als volgt geclassificeerd.

	Direct risico op overlijden of ernstig letsel van de bediener
	Potentieel voor overlijden of ernstig letsel van de bediener
	Potentieel voor licht letsel van de bediener of schade aan het apparaat of storing
	Risico op elektrische schok
	Verboden handelingen
	Handelingen die moeten worden uitgevoerd

Symbolen aangebracht op het apparaat

	Voorzorgsmaatregel of gevaar (zie overeenkomstig onderwerp.)
	Risico op elektrische schok
	Volledig beschermd door dubbele isolatie of versterkte isolatie
	Apparaat kan worden aangesloten op of losgekoppeld van een actieve geleider
	Aardingsklem
	DC (gelijkstroom)
	AC (wisselstroom)

Nauwkeurigheid

We definiëren meettoleranties in termen van rdg. (uitlezing) en dgt. (digit) waarden, met de volgende betekenissen:

Meet categorieën

Het huidige meetgedeelte van dit instrument voldoet aan de veiligheidseisen voor CAT III 600 V en het spanningsmeetgedeelte voldoet aan de veiligheidseisen voor CAT II 600 V, CAT III 300 V meetinstrumenten.

Het meten van een locatie met een hoger categorienummer dan de meetcategorie die op dit apparaat is aangegeven, kan leiden tot een ernstig ongeval, zoals een elektrische schok.

Om elektrische schokken te voorkomen, raak tijdens gebruik het gedeelte buiten de beschermende barrière niet aan.

Pas nooit spanning toe op de meetsnoeren wanneer de weerstands- en continuïteitsfuncties zijn geselecteerd. Dit kan het instrument beschadigen en lichamelijk letsel veroorzaken. Om elektrische ongevallen te voorkomen, dient u de stroom van het circuit te verwijderen voordat u gaat meten.

• Om elektrische schokken, kortsluiting en schade aan het instrument te voorkomen, dient u de meetsnoeren los te koppelen van het meetobject voordat u de draaischakelaar omschakelt.
• Om elektrische schokken te voorkomen, dient u bij het meten van de spanning van een stroomleiding een meetsnoer te gebruiken dat aan de volgende criteria voldoet:
  • Voldoet aan de veiligheidsnormen IEC61010 of EN61010
  • Van meetcategorie III of IV
  • De nominale spanning is hoger dan de te meten spanning
• De optionele meetsnoeren voor dit instrument voldoen aan de veiligheidsnorm EN61010. Gebruik een meetsnoer in overeenstemming met de gedefinieerde meetcategorie en nominale spanning.
• Om een elektrische schok te voorkomen, dient u het instrument te gebruiken onder een lagere nominale spanning tussen die welke op het instrument en op de meetsnoeren is aangegeven.

• Het installeren van het instrument op ongeschikte locaties kan een storing van het instrument veroorzaken of aanleiding geven tot een ongeval. Vermijd de volgende locaties:
  • Blootgesteld aan direct zonlicht of hoge temperaturen
  • Blootgesteld aan corrosieve of brandbare gassen
  • Blootgesteld aan een sterk elektromagnetisch veld of elektrostatische lading
  • In de buurt van inductieverwarmingssystemen (zoals hoogfrequente inductieverwarmingssystemen en IH-kookapparatuur)
  • Gevoelig voor trillingen
  • Blootgesteld aan water, olie, chemicaliën of oplosmiddelen
  • Blootgesteld aan hoge luchtvochtigheid of condensatie
  • Blootgesteld aan grote hoeveelheden stofdeeltjes

• Aangezien er een risico op elektrische schokken bestaat, dient u te controleren of de isolatie van de meetsnoeren niet gescheurd of beschadigd is en of er geen metalen geleider in de draad blootligt voordat u het instrument gebruikt. Vervang ze in geval van schade door exemplaren die door ons bedrijf zijn gespecificeerd.
• Om een kortsluiting te voorkomen, dient u ervoor te zorgen dat u de meetsnoeren met de hulzen bevestigd gebruikt bij het uitvoeren van metingen in de meetcategorie CAT III.
• Als de hulzen tijdens de meting per ongeluk worden verwijderd, stop dan de meting.
• Met betrekking tot de elektriciteitsvoorziening zijn er risico's op elektrische schokken, warmteontwikkeling, brand en vlambogen als gevolg van kortsluiting. Als personen die niet bekend zijn met elektrische meetinstrumenten het instrument gaan gebruiken, moet een andere persoon die bekend is met dergelijke instrumenten toezicht houden op de werkzaamheden.
• Dit instrument wordt gemeten op een actieve lijn. Om elektrische schokken te voorkomen, dient u geschikte beschermende isolatie te gebruiken en de toepasselijke wet- en regelgeving na te leven.
• Behandel en verwijder batterijen in overeenstemming met de lokale voorschriften.

• Plaats geen vreemde voorwerpen tussen de bekpunten en steek geen vreemde voorwerpen in de openingen van de bekken (of flexibele luskoppelingen). Dit kan de prestaties van de sensor verslechteren of de klemwerking verstoren.
• Wees voorzichtig om te voorkomen dat het instrument valt of anderszins wordt blootgesteld aan mechanische schokken, die de bek kunnen beschadigen en de meting nadelig kunnen beïnvloeden.

Slechte prestaties of schade door batterijlekkage kunnen het gevolg zijn. Neem de onderstaande voorzorgsmaatregelen in acht:

• Gebruik geen batterijen na de aanbevolen vervaldatum.
• Laat geen zwakke batterijen in het instrument zitten.
• Vervang batterijen alleen door het aangegeven type.
• Verwijder de batterijen uit het instrument als het voor langere tijd wordt opgeslagen.

Inspectie vóór meting

• Controleer of het instrument normaal werkt om er zeker van te zijn dat er geen schade is ontstaan tijdens opslag of verzending. Als u schade constateert, neem dan contact op met uw erkende Hioki-distributeur of -wederverkoper.
• Als u schade vermoedt, controleer dan de onderstaande sectie voordat u contact opneemt met uw erkende Hioki-distributeur of -wederverkoper.

1. Controleer of de meetsnoer niet gebroken is.
   Vervang door de gespecificeerde L9208 Test Lead.
2. Controleer of de weerstandsmeting en continuïteitstest normaal werken.
   Laat het instrument repareren door uw erkende Hioki-distributeur of -wederverkoper. Het instrument kan tijdens de weerstandsmeting of continuïteitstest zijn blootgesteld aan een spanning van meer dan 600 V.
3. Controleer of de batterijspanning niet laag is. Vervang de batterijen.

Onderhoud/Inspectie

Reiniging

• Metingen worden beïnvloed door vuil op de contactvlakken van de bek, dus houd de oppervlakken schoon door ze voorzichtig af te vegen met een zachte, droge doek.
• Om het apparaat schoon te maken, veegt u het voorzichtig af met een zachte doek die is bevochtigd met water of een mild reinigingsmiddel.
• Veeg het LCD-scherm voorzichtig af met een zachte, droge doek.

Batterijen plaatsen/vervangen

Benodigd gereedschap: Kruiskopschroevendraaier en CR2032 knoopcel lithiumbatterij


Draai niet aan de stelschroef in de batterijbehuizing. Als u dit doet, zal het instrument abnormale meetwaarden rapporteren.

Functies

Het display wordt automatisch uitgeschakeld als het instrument 30 minuten niet wordt gebruikt (automatische stroombesparingsfunctie).

• De automatische stroombesparingsfunctie wordt automatisch geactiveerd wanneer de stroom wordt ingeschakeld. (Niet mogelijk om te annuleren)
• Om de werking van het instrument in de vorige staat te hervatten, selecteert u de "OFF" (Uit) positie met de draaischakelaar en verplaatst u de schakelaar vervolgens naar de gewenste functie.

Stelt automatisch het meetbereik in op het meest geschikte bereik (auto-range functie)
Geeft [AUTO] weer.

Om het meetbereik willekeurig in te stellen (handmatige rangefunctie)

• Schakel de tester in terwijl u deof HOLD (Vasthouden)-toets ingedrukt houdt om een handmatig bereik te selecteren voor het meten van AC-stroom [ ], DC-stroom [ ], AC-spanning [ ], DC-spanning [ ] of weerstand [ ].
• Merk op dat deze functie niet beschikbaar is voor continuïteitstesten. Druk op de -toets om naar het volgende bereik te gaan.
• Om te schakelen tussen AC-spanning [ ] en DC-spanning [ ], houdt u de -toets ten minste één seconde ingedrukt.

Indicatie wanneer de ingang het meetbereik overschrijdt (overflow-indicatie)
Geeft [OF] of [-OF] weer

Nulpuntafstelling

• De nulpuntafstellingsfunctie compenseert de sensormagnetisatie en veranderingen in de stroomweergave in de loop van de tijd.
• Voordat u DC-stroom meet [], moet u een nulpuntafstelling uitvoeren door tegelijkertijd op de en HOLD (Vasthouden)-toetsen te drukken terwijl er geen ingang op het instrument is.
• Deze functie is alleen effectief bij het meten van DC-stroom [].

Namen van onderdelen

Meetmethoden

Stroommeting

AC Stroommeting [ ]

DC Stroommeting []

Spanningsmeting

AC Spanningsmeting [ ]

DC Spanningsmeting [ ]

Weerstandsmeting

[ ]

Continuïteitscontrole

[ ]

Specificaties

Algemene specificaties

Basis specificaties

Nauwkeurigheidsspecificaties

Bezoek onze website op www.hioki.com voor het volgende:

• Regionale contactinformatie
• De nieuwste versies van handleidingen en handleidingen in andere talen.
• Conformiteitsverklaringen voor instrumenten die voldoen aan de CE-markeringseisen.

Garantie

Garantiegebreken die optreden onder normale gebruiksomstandigheden in overeenstemming met de handleiding en de voorzorgsmaatregelen op het product, worden kosteloos gerepareerd. Deze garantie is geldig gedurende een periode van drie (3) jaar vanaf de aankoopdatum. Neem contact op met de distributeur waar u het product hebt gekocht voor meer informatie over de garantievoorwaarden.

ALLEEN CALIFORNIË, VS
Perchloraatmateriaal - speciale behandeling kan van toepassing zijn.
Zie www.dtsc.ca.gov/hazardouswaste/perchlorate
