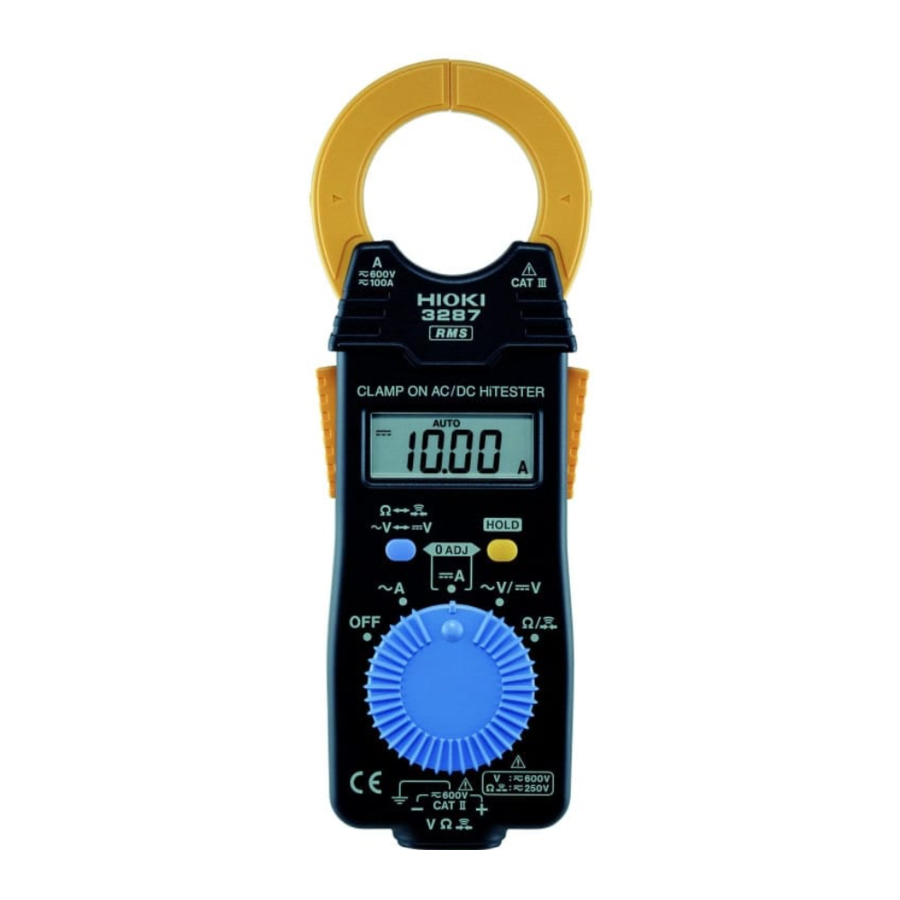

Hioki 3287, 3288, 3288-20 - Manuali i Hitesterit me Klampe AC/DC

Hyrje

Faleminderit që keni blerë matësin me klampe AC Hioki 3287/3288/3288-20. Për të marrë performancën maksimale nga instrumenti_, ju lutemi lexoni fillimisht këtë manual dhe mbajeni atë afër për referencë të ardhshme.

Shënime Sigurie

Ky instrument është projektuar për t'iu konformuar Standardeve të Sigurisë IEC 61010_, dhe është testuar plotësisht për siguri përpara dërgesës. Megjithatë_, përdorimi i instrumentit në një mënyrë që nuk përshkruhet në këtë manual mund të anulojë veçoritë e sigurisë të ofruara. Përpara përdorimit të instrumentit_, sigurohuni që të lexoni me kujdes shënimet e sigurisë në vijim.

Shenime

Në këtë dokument_, serioziteti i rrezikut dhe nivelet e rrezikut klasifikohen si më poshtë.

	Rrezik i afërt i vdekjes ose lëndimit të rëndë të operatorit
	Potencial për vdekjen ose lëndimin e rëndë të operatorit
	Potencial për lëndim të lehtë të operatorit ose dëmtim ose mosfunksionim të pajisjes
	Rrezik i goditjes elektrike
	Veprime të ndaluara
	Veprime që duhen kryer

Simbolet e vendosura në pajisje

	Paralajmërim ose rrezik (Shihni temën përkatëse.)
	Rrezik i goditjes elektrike
	E mbrojtur plotësisht nga izolimi i dyfishtë ose izolimi i përforcuar
	Pajisja mund të lidhet ose të shkëputet nga një përcjellës i tensionuar
	Terminali i tokëzimit
	DC (rrymë e vazhduar)
	AC (rrymë alternative)

Saktësia

Ne i përcaktojmë tolerancat e matjes në terma të vlerave rdg. (leximi) dhe dgt. (shifra)_, me kuptimet e mëposhtme:

Kategoritë e matjes

Pjesa e matjes së rrymës e këtij instrumenti përputhet me kërkesat e sigurisë për CAT III 600 V dhe pjesa e matjes së tensionit përputhet me kërkesat e sigurisë për instrumentet matëse CAT II 600 V_, CAT III 300 V.

Matja e një vendndodhjeje me një numër kategorie më të lartë se kategoria e matjes e treguar në këtë pajisje mund të rezultojë në një aksident të rëndë siç është goditja elektrike.

Për të shmangur goditjen elektrike, mos e prekni pjesën përtej barrierës mbrojtëse gjatë përdorimit.

Mos aplikoni kurrë tension në kabllot e provës kur zgjidhen funksionet e rezistencës dhe vazhdimësisë. Kjo mund të dëmtojë instrumentin dhe të rezultojë në lëndime trupore. Për të shmangur aksidentet elektrike, hiqeni energjinë nga qarku përpara se të matni.

• Për të shmangur goditjen elektrike_, qarqet e shkurtra dhe dëmtimin e instrumentit_, shkëputni kabllot e provës nga objekti i matjes përpara se të ndërroni çelësin rrotullues.
• Për të parandaluar goditjen elektrike_, kur matni tensionin e një linje energjie përdorni një kabllo prove që plotëson kriteret e mëposhtme:
  • Përputhet me standardet e sigurisë IEC61010 ose EN61010
  • E kategorisë së matjes III ose IV
  • Tensioni i tij i vlerësuar është më i lartë se tensioni që do të matet
• Kabllot opsionale të provës për këtë instrument përputhen me standardin e sigurisë EN61010. Përdorni një kabllo prove në përputhje me kategorinë e matjes së përcaktuar dhe tensionin e vlerësuar.
• Për të shmangur një goditje elektrike_, përdorni instrumentin nën një tension më të ulët të vlerësuar midis atij të treguar në instrument dhe në kabllot e provës.

• Instalimi i instrumentit në vende të papërshtatshme mund të shkaktojë mosfunksionim të instrumentit ose mund të shkaktojë një aksident. Shmangni vendet e mëposhtme:
  • Të ekspozuara ndaj rrezeve të drejtpërdrejta të diellit ose temperaturës së lartë
  • Të ekspozuara ndaj gazeve gërryese ose të djegshme
  • Të ekspozuara ndaj një fushe të fortë elektromagnetike ose ngarkese elektrostatike
  • Afër sistemeve të ngrohjes me induksion (të tilla si sistemet e ngrohjes me induksion me frekuencë të lartë dhe pajisjet e gatimit IH)
  • Të ndjeshme ndaj dridhjeve
  • Të ekspozuara ndaj ujit_, vajit_, kimikateve_, ose tretësve
  • Të ekspozuara ndaj lagështisë së lartë ose kondensimit
  • Të ekspozuara ndaj sasive të larta të grimcave të pluhurit

• Meqenëse ekziston rreziku i goditjes elektrike_, kontrolloni që izolimi në kabllon e provës të mos jetë i grisur ose i shqyer_, dhe asnjë përcjellës metalik brenda telit të mos jetë i ekspozuar përpara përdorimit të instrumentit. Nëse dëmtohen_, zëvendësojini me ato të specifikuara nga kompania jonë.
• Për të parandaluar një aksident me qark të shkurtër_, sigurohuni që të përdorni kabllot e provës me mëngët e bashkangjitura kur kryeni matje në kategorinë e matjes CAT III.
• Nëse mëngët hiqen pa dashje gjatë matjes_, ndaloni matjen.
• Në lidhje me furnizimin me energji elektrike_, ekzistojnë rreziqe të goditjes elektrike, gjenerimit të nxehtësisë, zjarrit dhe shkëndijës së harkut për shkak të qarqeve të shkurtra. Nëse persona të panjohur me instrumentin matës të energjisë elektrike do të përdorin instrumentin_, një person tjetër i njohur me instrumente të tilla duhet të mbikëqyrë operacionet.
• Ky instrument matet në një linjë të tensionuar. Për të parandaluar goditjen elektrike_, përdorni izolim mbrojtës të përshtatshëm dhe respektoni ligjet dhe rregulloret e zbatueshme.
• Trajtoni dhe hidhni bateritë në përputhje me rregulloret lokale.

• Mos vendosni objekte të huaja midis majave të nofullave ose mos futni objekte të huaja në boshllëqet e nofullave (ose bashkimeve fleksibël të lakut). Kjo mund të përkeqësojë performancën e sensorit ose të ndërhyjë në veprimin e shtrëngimit.
• Bëni kujdes që të shmangni rënien e instrumentit ose t'i nënshtroheni atyre goditjeve mekanike_, të cilat mund të dëmtojnë nofullën dhe të ndikojnë negativisht në matje.

Performanca e dobët ose dëmtimi nga rrjedhja e baterisë mund të rezultojë. Vëzhgoni paralajmërimet e listuara më poshtë:

• Mos përdorni bateritë pas datës së skadencës së rekomanduar.
• Mos lejoni që bateritë e dobëta të qëndrojnë në instrument.
• Zëvendësoni bateritë vetëm me llojin e specifikuar.
• Hiqni bateritë nga instrumenti nëse do të ruhet për një kohë të gjatë.

Inspektimi Përpara Matjes

• Verifikoni që instrumenti funksionon normalisht për të siguruar që nuk ka ndodhur asnjë dëmtim gjatë ruajtjes ose transportit. Nëse gjeni ndonjë dëmtim_, kontaktoni distributorin ose shitësin tuaj të autorizuar Hioki.
• Nëse dyshoni për dëmtim_, kontrolloni seksionin më poshtë përpara se të kontaktoni distributorin ose shitësin tuaj të autorizuar Hioki.

1. Kontrolloni që kablloja e provës të mos jetë e thyer.
   Zëvendësoni me kabllon e provës L9208 të specifikuar.
2. Kontrolloni që matja e rezistencës dhe testi i vazhdimësisë të funksionojnë normalisht.
   Bëni që instrumenti të riparohet nga distributori ose shitësi juaj i autorizuar Hioki. Instrumenti mund t'i jetë nënshtruar një tensioni më të madh se 600 V gjatë matjes së rezistencës ose testimit të vazhdimësisë.
3. Kontrolloni që tensioni i baterisë të mos jetë i ulët. Zëvendësoni bateritë.

Mirëmbajtja/Inspektimi

Pastrimi

• Matjet degradohen nga papastërtitë në sipërfaqet bashkuese të nofullës, prandaj mbajini sipërfaqet të pastra duke i fshirë butësisht me një leckë të butë_, të thatë.
• Për të pastruar pajisjen_, fshijeni butësisht me një leckë të butë të njomur me ujë ose detergjent të butë.
• Fshijeni ekranin LCD butësisht me një leckë të butë dhe të thatë.

Futja/Zëvendësimi i Baterive

Vegël e nevojshme: kaçavidë Phillips dhe bateri litiumi në formë monedhe CR2032


Mos e ktheni vidën e rregullimit brenda kutisë së baterisë. Kjo do të bëjë që instrumenti të raportojë vlera të matura jonormale.

Funksionet

Ekrani do të fiket automatikisht nëse instrumenti nuk përdoret për 30 minuta. (Funksioni automatik i kursimit të energjisë)

• Funksioni automatik i kursimit të energjisë aktivizohet automatikisht kur ndizet energjia. (Nuk është e mundur të anulohet)
• Për të rifilluar funksionimin e instrumentit në gjendjen e mëparshme_, zgjidhni pozicionin "OFF" (fikur) me çelësin rrotullues dhe më pas zhvendoseni çelësin në funksionin e dëshiruar.

Vendos automatikisht diapazonin e matjes në diapazonin më të përshtatshëm (Funksioni automatik i diapazonit)
Shfaq [AUTO]

Për të vendosur diapazonin e matjes në mënyrë arbitrare (Funksioni manual i diapazonit)

• Ndizeni testuesin duke mbajtur shtypur tastinose tastin HOLD (mbaj) për të zgjedhur një diapazon manual për matjen e rrymës AC [ ]_, rrymës DC [ ]_, tensionit AC [ ]_, tensionit DC [ ] ose rezistencës [ ].
• Vini re se ky funksion nuk është i disponueshëm për testimin e vazhdimësisë. Shtypni tastin për të kaluar në diapazonin tjetër.
• Për të kaluar midis tensionit AC [ ] dhe tensionit DC [ ]_, shtypni dhe mbani shtypur tastin për të paktën një sekondë.

Tregues kur hyrja tejkalon diapazonin e matjes (Treguesi i tejmbushjes)
Shfaq [OF] ose [-OF]

Funksioni i rregullimit të zeros

• Funksioni i rregullimit të zeros kompenson magnetizimin e sensorit dhe ndryshimet në shfaqjen e rrymës me kalimin e kohës.
• Përpara matjes së rrymës DC []_, duhet të kryeni rregullimin e zeros duke shtypur njëkohësisht tastet dhe HOLD (mbaj) ndërsa nuk ka hyrje në instrument.
• Ky funksion është efektiv vetëm me matjen e rrymës DC [].

Emrat e Pjesëve

Metodat e Matjes

Matja e Rrymës

Matja e Rrymës AC [ ]

Matja e Rrymës DC []

Matja e Tensionit

Matja e Tensionit AC [ ]

Matja e Tensionit DC [ ]

Matja e Rezistencës

[ ]

Kontrolli i Vazhdimësisë

[ ]

Specifikimet

Specifikimet e Përgjithshme

Specifikimet Bazë

Specifikimet e Saktësisë

Ju lutemi vizitoni faqen tonë të internetit në www.hioki.com për sa vijon:

• Informacione rajonale të kontaktit
• Revizionet më të fundit të manualeve të udhëzimeve dhe manualeve në gjuhë të tjera.
• Deklaratat e konformitetit për instrumentet që përputhen me kërkesat e markës CE.

Garancia

Defektet e garancisë që ndodhin në kushte përdorimi normal në përputhje me Manualin e Udhëzimeve dhe Shenjat Parandaluese të Produktit do të riparohen pa pagesë. Kjo garanci është e vlefshme për një periudhë prej tre (3) vjetësh nga data e blerjes. Ju lutemi kontaktoni shpërndarësin nga i cili e keni blerë produktin për më shumë informacion mbi dispozitat e garancisë.

VETËM KALIFORNIA, SHBA
Material perklorat - mund të zbatohet trajtim i veçantë.
Shihni www.dtsc.ca.gov/hazardouswaste/perchlorate

Referencat

• Hioki | Pajisje Testimi dhe Matjeje të Klasit Botëror
• http://www.dtsc.ca.gov/hazardouswaste/perchlorate

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Hioki 3287, 3288, 3288-20 - Manuali i Hitesterit me Klampe AC/DC

Gjuhët e disponueshme
