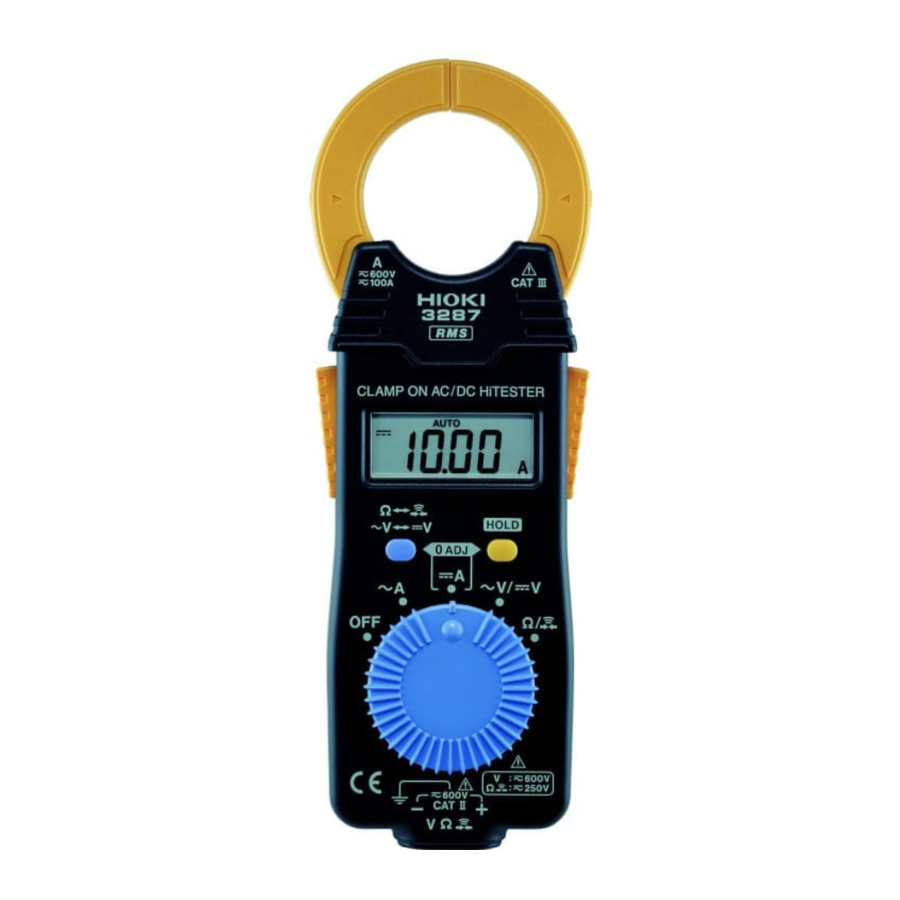

Hioki 3287, 3288, 3288-20 - Příručka k proudovým kleštím pro měření AC/DC

Úvod

Děkujeme vám za zakoupení klešťového ampérmetru Hioki 3287/3288/3288-20 AC. Abyste dosáhli maximálního výkonu přístroje_, přečtěte si nejprve tuto příručku a mějte ji po ruce pro budoucí použití.

Bezpečnostní pokyny

Tento přístroj je navržen tak, aby vyhovoval bezpečnostním normám IEC 61010_, a před odesláním byl důkladně testován z hlediska bezpečnosti. Nicméně_, používání přístroje způsobem, který není popsán v této příručce, může zrušit poskytované bezpečnostní prvky. Před použitím přístroje si pečlivě přečtěte následující bezpečnostní pokyny.

Značení

V tomto dokumentu jsou závažnost rizika a úrovně nebezpečí klasifikovány následovně.

	Bezprostřední riziko smrti obsluhy nebo vážného zranění
	Potenciální riziko smrti obsluhy nebo vážného zranění
	Potenciální riziko lehkého zranění obsluhy nebo poškození či poruchy zařízení
	Riziko úrazu elektrickým proudem
	Zakázané činnosti
	Činnosti, které musí být provedeny

Symboly umístěné na zařízení

	Upozornění nebo nebezpečí (Viz odpovídající téma.)
	Riziko úrazu elektrickým proudem
	Chráněno dvojitou nebo zesílenou izolací
	Zařízení může být připojeno nebo odpojeno od živého vodiče
	Uzemňovací svorka
	DC (stejnosměrný proud)
	AC (střídavý proud)

Přesnost

Definujeme tolerance měření pomocí hodnot rdg. (reading - odečet) a dgt. (digit - číslice)_, s následujícím významem:

Kategorie měření

Proudová měřicí část tohoto přístroje splňuje bezpečnostní požadavky pro CAT III 600 V a napěťová měřicí část splňuje bezpečnostní požadavky pro měřicí přístroje CAT II 600 V_, CAT III 300 V.

Měření v místě s vyšším kategoriovým číslem, než je kategorie měření uvedená na tomto zařízení, může vést k vážné nehodě, jako je úraz elektrickým proudem.

Abyste zabránili úrazu elektrickým proudem, nedotýkejte se části za ochrannou bariérou během používání.

Nikdy nepřivádějte napětí na testovací vodiče, když jsou zvoleny funkce měření odporu a kontinuity. Mohlo by dojít k poškození přístroje a zranění osob. Abyste zabránili elektrickým nehodám, před měřením odpojte obvod od napájení.

• Abyste zabránili úrazu elektrickým proudem_, zkratům a poškození přístroje_, odpojte testovací vodiče od měřeného objektu před přepnutím otočného přepínače.
• Abyste zabránili úrazu elektrickým proudem_, při měření napětí elektrického vedení používejte testovací vodič, který splňuje následující kritéria:
  • Odpovídá bezpečnostním normám IEC61010 nebo EN61010
  • Je kategorie měření III nebo IV
  • Jeho jmenovité napětí je vyšší než napětí, které má být měřeno
• Volitelné testovací vodiče pro tento přístroj splňují bezpečnostní normu EN61010. Používejte testovací vodič v souladu s jeho definovanou kategorií měření a jmenovitým napětím.
• Abyste zabránili úrazu elektrickým proudem_, provozujte přístroj pod nižším jmenovitým napětím mezi napětím uvedeným na přístroji a na testovacích vodičích.

• Instalace přístroje na nevhodných místech může způsobit poruchu přístroje nebo může vést k nehodě. Vyhýbejte se následujícím místům:
  • Vystaveným přímému slunečnímu záření nebo vysokým teplotám
  • Vystaveným korozivním nebo hořlavým plynům
  • Vystaveným silnému elektromagnetickému poli nebo elektrostatickému náboji
  • V blízkosti indukčních topných systémů (jako jsou vysokofrekvenční indukční topné systémy a IH varné zařízení)
  • Náchylným k vibracím
  • Vystaveným vodě_, oleji_, chemikáliím_, nebo rozpouštědlům
  • Vystaveným vysoké vlhkosti nebo kondenzaci
  • Vystaveným vysokému množství prachových částic

• Protože existuje riziko úrazu elektrickým proudem_, zkontrolujte, zda izolace na testovacím vodiči není roztržená nebo poškozená_, a zda není odkrytý žádný kovový vodič uvnitř drátu před použitím přístroje. Pokud je poškozený_, vyměňte jej za vodič specifikovaný naší společností.
• Abyste zabránili nehodě způsobené zkratem_, ujistěte se, že používáte testovací vodiče s nasazenými pouzdry při provádění měření v kategorii měření CAT III.
• Pokud jsou pouzdra během měření neúmyslně odstraněna_, zastavte měření.
• Pokud jde o dodávku elektřiny_, existuje riziko úrazu elektrickým proudem, tvorby tepla, požáru a obloukového výboje v důsledku zkratů. Pokud mají přístroj používat osoby, které nejsou obeznámeny s elektrickými měřicími přístroji_, musí na provoz dohlížet jiná osoba obeznámená s takovými přístroji.
• Tento přístroj se měří na živém vedení. Abyste zabránili úrazu elektrickým proudem_, používejte vhodné ochranné izolace a dodržujte platné zákony a předpisy.
• S bateriemi manipulujte a likvidujte je v souladu s místními předpisy.

• Nevkládejte cizí předměty mezi hroty čelistí ani nevkládejte cizí předměty do mezer čelistí (nebo ohebných spojek smyček). Mohlo by dojít ke zhoršení výkonu senzoru nebo k narušení upínacího mechanismu.
• Dávejte pozor, abyste přístroj neupustili nebo jej jinak nevystavili mechanickým nárazům_, které by mohly poškodit čelist a nepříznivě ovlivnit měření.

Špatný výkon nebo poškození způsobené únikem baterie by mohlo mít za následek. Dodržujte níže uvedená upozornění:

• Nepoužívejte baterie po uplynutí doporučené doby použitelnosti.
• Nenechávejte slabé baterie v přístroji.
• Vyměňte baterie pouze za určený typ.
• Vyjměte baterie z přístroje, pokud má být delší dobu skladován.

Kontrola před měřením

• Ověřte, zda přístroj funguje normálně, abyste se ujistili, že nedošlo k poškození během skladování nebo přepravy. Pokud zjistíte jakékoli poškození_, kontaktujte svého autorizovaného distributora nebo prodejce Hioki.
• Pokud máte podezření na poškození_, zkontrolujte níže uvedenou část, než se obrátíte na svého autorizovaného distributora nebo prodejce Hioki.

1. Zkontrolujte, zda není testovací vodič zlomený.
   Vyměňte za specifikovaný testovací vodič L9208.
2. Zkontrolujte, zda měření odporu a test kontinuity fungují normálně.
   Nechte přístroj opravit u svého autorizovaného distributora nebo prodejce Hioki. Přístroj mohl být během měření odporu nebo testování kontinuity vystaven napětí vyššímu než 600 V.
3. Zkontrolujte, zda není napětí baterie nízké. Vyměňte baterie.

Údržba/Kontrola

Čištění

• Měření jsou zhoršena nečistotami na dosedacích plochách čelisti, proto udržujte povrchy čisté jemným otřením měkkým_, suchým hadříkem.
• Chcete-li zařízení vyčistit_, jemně jej otřete měkkým hadříkem navlhčeným vodou nebo jemným čisticím prostředkem.
• Displej LCD jemně otřete měkkým, suchým hadříkem.

Vložení/Výměna baterií

Potřebný nástroj: Křížový šroubovák a knoflíková lithiová baterie CR2032


Neotáčejte seřizovacím šroubem uvnitř pouzdra baterie. Mohlo by dojít k tomu, že přístroj bude hlásit abnormální naměřené hodnoty.

Funkce

Displej se automaticky vypne, pokud se přístroj nepoužívá po dobu 30 minut. (Funkce automatického ukládání energie)

• Funkce automatického ukládání energie se aktivuje automaticky při zapnutí napájení. (Nelze zrušit)
• Chcete-li obnovit provoz přístroje v předchozím stavu_, zvolte otočným přepínačem polohu "OFF" (vypnuto) a poté přepněte přepínač do požadované funkce.

Automaticky nastaví rozsah měření na nejvhodnější rozsah (Funkce automatického rozsahu)
Zobrazí se [AUTO]

Chcete-li nastavit rozsah měření libovolně (Funkce ručního rozsahu)

• Zapněte tester a současně podržte tlačítko nebo klávesu HOLD (podržet) pro výběr ručního rozsahu pro měření střídavého proudu [ ]_, stejnosměrného proudu [ ]_, střídavého napětí [ ]_, stejnosměrného napětí [ ] nebo odporu [ ].
• Upozorňujeme, že tato funkce není k dispozici pro testování kontinuity. Stisknutím klávesy přejděte na další rozsah.
• Chcete-li přepínat mezi střídavým napětím [ ] a stejnosměrným napětím [ ]_, stiskněte a podržte klávesu po dobu alespoň jedné sekundy.

Indikace, když vstup překročí rozsah měření (Indikace přetečení)
Zobrazí se [OF] nebo [-OF]

Funkce nastavení nuly

• Funkce nastavení nuly kompenzuje magnetizaci senzoru a změny v zobrazení proudu v průběhu času.
• Před měřením stejnosměrného proudu []_, musíte provést nastavení nuly současným stisknutím kláves a HOLD (podržet), když do přístroje nevstupuje žádný signál.
• Tato funkce je účinná pouze při měření stejnosměrného proudu [].

Názvy dílů

Metody měření

Měření proudu

Měření střídavého proudu (AC Current Measurement) [ ]

Měření stejnosměrného proudu (DC Current Measurement) []

Měření napětí

Měření střídavého napětí (AC Voltage Measurement) [ ]

Měření stejnosměrného napětí (DC Voltage Measurement) [ ]

Měření odporu

[ ]

Test spojitosti

[ ]

Specifikace

Obecné specifikace

Základní specifikace

Specifikace přesnosti

Navštivte prosím naše webové stránky www.hioki.com, kde naleznete:

• Regionální kontaktní informace
• Nejnovější revize návodů k obsluze a manuálů v jiných jazycích.
• Prohlášení o shodě pro přístroje, které splňují požadavky označení CE.
