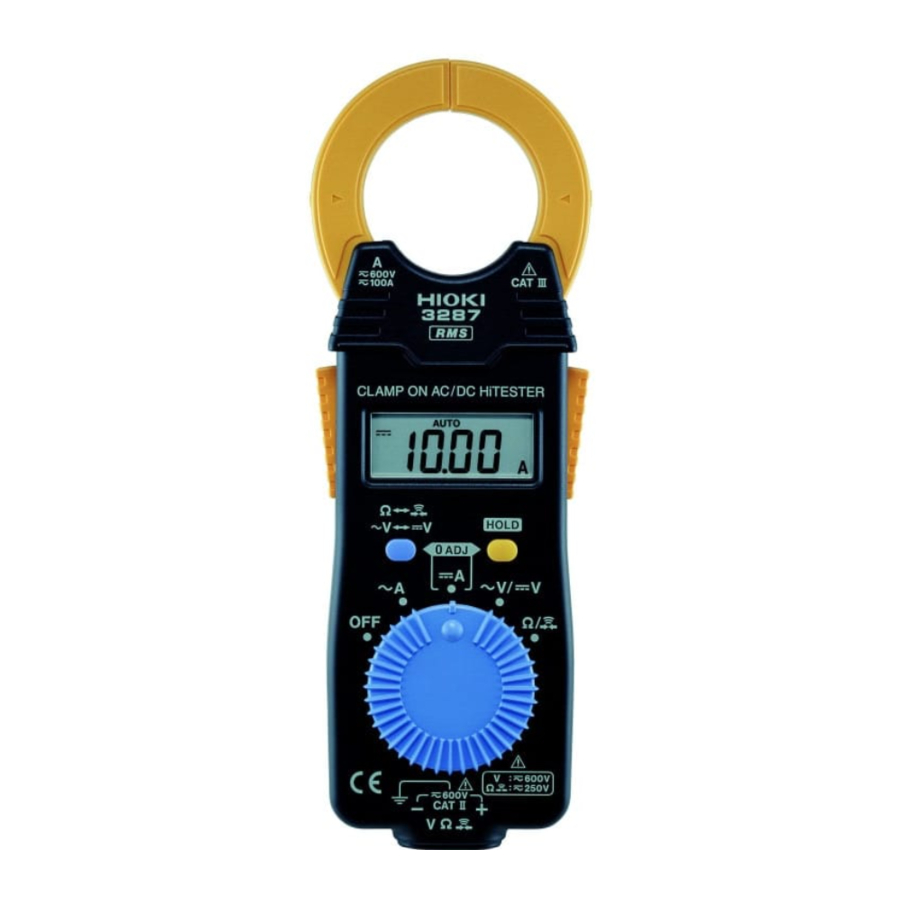

Hioki 3287, 3288, 3288-20 - Εγχειρίδιο δαγκάνας AC/DC Hitester

Εισαγωγή

Σας ευχαριστούμε για την αγορά της δαγκάνας AC Hioki 3287/3288/3288-20. Για να επιτύχετε τη μέγιστη απόδοση από το όργανο, διαβάστε πρώτα αυτό το εγχειρίδιο και κρατήστε το εύχρηστο για μελλοντική αναφορά.

Σημειώσεις ασφαλείας

Αυτό το όργανο έχει σχεδιαστεί για να συμμορφώνεται με τα πρότυπα ασφαλείας IEC 61010 και έχει ελεγχθεί διεξοδικά για ασφάλεια πριν από την αποστολή. Ωστόσο, η χρήση του οργάνου με τρόπο που δεν περιγράφεται σε αυτό το εγχειρίδιο μπορεί να ακυρώσει τις παρεχόμενες λειτουργίες ασφαλείας. Πριν χρησιμοποιήσετε το όργανο, φροντίστε να διαβάσετε προσεκτικά τις ακόλουθες σημειώσεις ασφαλείας.

Σημειογραφία

Σε αυτό το έγγραφο, η σοβαρότητα του κινδύνου και τα επίπεδα κινδύνου ταξινομούνται ως εξής.

	Άμεσος κίνδυνος θανάτου ή σοβαρού τραυματισμού του χειριστή
	Δυνατότητα θανάτου ή σοβαρού τραυματισμού του χειριστή
	Δυνατότητα μικρού τραυματισμού του χειριστή ή ζημιάς ή δυσλειτουργίας της συσκευής
	Κίνδυνος ηλεκτροπληξίας
	Απαγορευμένες ενέργειες
	Ενέργειες που πρέπει να εκτελεστούν

Σύμβολα που είναι τοποθετημένα στη συσκευή

	Προφύλαξη ή κίνδυνος (Δείτε το αντίστοιχο θέμα.)
	Κίνδυνος ηλεκτροπληξίας
	Προστατεύεται σε όλη την έκταση με διπλή μόνωση ή ενισχυμένη μόνωση
	Η συσκευή μπορεί να συνδεθεί ή να αποσυνδεθεί από έναν ενεργό αγωγό
	Ακροδέκτης γείωσης
	DC (συνεχές ρεύμα)
	AC (εναλλασσόμενο ρεύμα)

Ακρίβεια

Ορίζουμε τις ανοχές μέτρησης όσον αφορά τις τιμές rdg. (ένδειξη) και dgt. (ψηφίο), με τις ακόλουθες έννοιες:

Κατηγορίες μέτρησης

Το τμήμα μέτρησης ρεύματος αυτού του οργάνου συμμορφώνεται με τις απαιτήσεις ασφαλείας για CAT III 600 V και το τμήμα μέτρησης τάσης συμμορφώνεται με τις απαιτήσεις ασφαλείας για όργανα μέτρησης CAT II 600 V, CAT III 300 V.

Η μέτρηση μιας τοποθεσίας με υψηλότερο αριθμό κατηγορίας από την κατηγορία μέτρησης που υποδεικνύεται σε αυτήν τη συσκευή μπορεί να οδηγήσει σε σοβαρό ατύχημα, όπως ηλεκτροπληξία.

Για να αποφύγετε την ηλεκτροπληξία, μην αγγίζετε το τμήμα πέρα από το προστατευτικό φράγμα κατά τη χρήση.

Μην εφαρμόζετε ποτέ τάση στα καλώδια δοκιμής όταν είναι επιλεγμένες οι λειτουργίες αντίστασης και συνέχειας. Κάτι τέτοιο μπορεί να προκαλέσει ζημιά στο όργανο και να οδηγήσει σε σωματικό τραυματισμό. Για να αποφύγετε ηλεκτρικά ατυχήματα, αφαιρέστε την τροφοδοσία από το κύκλωμα πριν από τη μέτρηση.

• Για να αποφύγετε την ηλεκτροπληξία, τα βραχυκυκλώματα και τη ζημιά στο όργανο, αποσυνδέστε τα καλώδια δοκιμής από το αντικείμενο μέτρησης πριν αλλάξετε τον περιστροφικό διακόπτη.
• Για να αποφύγετε την ηλεκτροπληξία, όταν μετράτε την τάση μιας γραμμής τροφοδοσίας, χρησιμοποιήστε ένα καλώδιο δοκιμής που πληροί τα ακόλουθα κριτήρια:
  • Συμμορφώνεται με τα πρότυπα ασφαλείας IEC61010 ή EN61010
  • Κατηγορίας μέτρησης III ή IV
  • Η ονομαστική του τάση είναι υψηλότερη από την τάση που πρόκειται να μετρηθεί
• Τα προαιρετικά καλώδια δοκιμής για αυτό το όργανο συμμορφώνονται με το πρότυπο ασφαλείας EN61010. Χρησιμοποιήστε ένα καλώδιο δοκιμής σύμφωνα με την καθορισμένη κατηγορία μέτρησης και την ονομαστική τάση.
• Για να αποφύγετε την ηλεκτροπληξία, χειριστείτε το όργανο σε χαμηλότερη ονομαστική τάση μεταξύ αυτής που υποδεικνύεται στο όργανο και στα καλώδια δοκιμής.

• Η εγκατάσταση του οργάνου σε ακατάλληλες τοποθεσίες μπορεί να προκαλέσει δυσλειτουργία του οργάνου ή μπορεί να προκαλέσει ατύχημα. Αποφύγετε τις ακόλουθες τοποθεσίες:
  • Έκθεση σε άμεσο ηλιακό φως ή υψηλή θερμοκρασία
  • Έκθεση σε διαβρωτικά ή εύφλεκτα αέρια
  • Έκθεση σε ισχυρό ηλεκτρομαγνητικό πεδίο ή ηλεκτροστατικό φορτίο
  • Κοντά σε συστήματα επαγωγικής θέρμανσης (όπως συστήματα επαγωγικής θέρμανσης υψηλής συχνότητας και εξοπλισμός μαγειρέματος IH)
  • Ευαίσθητο σε κραδασμούς
  • Έκθεση σε νερό, λάδι, χημικά ή διαλύτες
  • Έκθεση σε υψηλή υγρασία ή συμπύκνωση
  • Έκθεση σε μεγάλες ποσότητες σωματιδίων σκόνης

• Δεδομένου ότι υπάρχει κίνδυνος ηλεκτροπληξίας, ελέγξτε ότι η μόνωση στο καλώδιο δοκιμής δεν είναι σκισμένη ή σχισμένη και ότι δεν εκτίθεται μεταλλικός αγωγός μέσα στο καλώδιο πριν χρησιμοποιήσετε το όργανο. Εάν είναι κατεστραμμένα, αντικαταστήστε τα με αυτά που καθορίζονται από την εταιρεία μας.
• Για να αποφύγετε ένα ατύχημα βραχυκυκλώματος, φροντίστε να χρησιμοποιείτε τα καλώδια δοκιμής με τα μανίκια συνδεδεμένα όταν εκτελείτε μετρήσεις στην κατηγορία μέτρησης CAT III.
• Εάν τα μανίκια αφαιρεθούν κατά λάθος κατά τη διάρκεια της μέτρησης, διακόψτε τη μέτρηση.
• Όσον αφορά την παροχή ηλεκτρικού ρεύματος, υπάρχουν κίνδυνοι ηλεκτροπληξίας, παραγωγής θερμότητας, πυρκαγιάς και λάμψης τόξου λόγω βραχυκυκλωμάτων. Εάν άτομα που δεν είναι εξοικειωμένα με όργανα μέτρησης ηλεκτρικού ρεύματος πρόκειται να χρησιμοποιήσουν το όργανο, ένα άλλο άτομο που είναι εξοικειωμένο με τέτοια όργανα πρέπει να επιβλέπει τις εργασίες.
• Αυτό το όργανο μετράται σε μια ενεργή γραμμή. Για να αποφύγετε την ηλεκτροπληξία, χρησιμοποιήστε κατάλληλη προστατευτική μόνωση και τηρείτε τους ισχύοντες νόμους και κανονισμούς.
• Χειριστείτε και απορρίψτε τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς.

• Μην τοποθετείτε ξένα αντικείμενα μεταξύ των άκρων της σιαγόνας ή μην εισάγετε ξένα αντικείμενα στα κενά των σιαγόνων (ή των εύκαμπτων συνδέσμων βρόχου). Κάτι τέτοιο μπορεί να επιδεινώσει τις επιδόσεις του αισθητήρα ή να επηρεάσει τη δράση σύσφιξης.
• Προσέξτε να μην ρίξετε το όργανο ή να το υποβάλετε με άλλο τρόπο σε μηχανικό σοκ, το οποίο θα μπορούσε να προκαλέσει ζημιά στη σιαγόνα και να επηρεάσει αρνητικά τη μέτρηση.

Θα μπορούσαν να προκύψουν κακή απόδοση ή ζημιά από διαρροή μπαταρίας. Τηρήστε τις προφυλάξεις που αναφέρονται παρακάτω:

• Μην χρησιμοποιείτε μπαταρίες μετά την προτεινόμενη ημερομηνία λήξης τους.
• Μην αφήνετε αδύναμες μπαταρίες να παραμείνουν στο όργανο.
• Αντικαταστήστε τις μπαταρίες μόνο με τον καθορισμένο τύπο.
• Αφαιρέστε τις μπαταρίες από το όργανο εάν πρόκειται να αποθηκευτεί για μεγάλο χρονικό διάστημα.

Έλεγχος πριν από τη μέτρηση

• Επαληθεύστε ότι το όργανο λειτουργεί κανονικά για να διασφαλίσετε ότι δεν προκλήθηκε ζημιά κατά την αποθήκευση ή την αποστολή. Εάν βρείτε οποιαδήποτε ζημιά, επικοινωνήστε με τον εξουσιοδοτημένο διανομέα ή μεταπωλητή Hioki.
• Εάν υπάρχει υποψία ζημιάς, ελέγξτε την παρακάτω ενότητα πριν επικοινωνήσετε με τον εξουσιοδοτημένο διανομέα ή μεταπωλητή Hioki.

1. Ελέγξτε ότι το καλώδιο δοκιμής δεν είναι σπασμένο.
   Αντικαταστήστε με το καθορισμένο καλώδιο δοκιμής L9208.
2. Ελέγξτε ότι η μέτρηση αντίστασης και ο έλεγχος συνέχειας λειτουργούν κανονικά.
   Ζητήστε την επισκευή του οργάνου από τον εξουσιοδοτημένο διανομέα ή μεταπωλητή Hioki. Το όργανο μπορεί να έχει υποβληθεί σε τάση μεγαλύτερη από 600 V κατά τη διάρκεια της μέτρησης αντίστασης ή του ελέγχου συνέχειας.
3. Ελέγξτε ότι η τάση της μπαταρίας δεν είναι χαμηλή. Αντικαταστήστε τις μπαταρίες.

Συντήρηση/Επιθεώρηση

Καθαρισμός

• Οι μετρήσεις υποβαθμίζονται από τη βρωμιά στις επιφάνειες ζευγαρώματος της σιαγόνας, επομένως διατηρήστε τις επιφάνειες καθαρές σκουπίζοντας απαλά με ένα μαλακό, στεγνό πανί.
• Για να καθαρίσετε τη συσκευή, σκουπίστε την απαλά με ένα μαλακό πανί βρεγμένο με νερό ή ήπιο απορρυπαντικό.
• Σκουπίστε απαλά την οθόνη LCD με ένα μαλακό, στεγνό πανί.

Τοποθέτηση/Αντικατάσταση μπαταριών

Απαραίτητο εργαλείο: Κατσαβίδι Phillips και λιθίου σε σχήμα νομίσματος CR2032


Μην περιστρέψετε τη βίδα ρύθμισης μέσα στη θήκη της μπαταρίας. Κάτι τέτοιο θα κάνει το όργανο να αναφέρει μη φυσιολογικές μετρούμενες τιμές.

Λειτουργίες

Η οθόνη θα απενεργοποιηθεί αυτόματα εάν το όργανο δεν χρησιμοποιηθεί για 30 λεπτά. (Λειτουργία αυτόματης εξοικονόμησης ενέργειας)

• Η λειτουργία αυτόματης εξοικονόμησης ενέργειας ενεργοποιείται αυτόματα όταν ενεργοποιείται η τροφοδοσία. (Δεν είναι δυνατή η ακύρωση)
• Για να επαναλάβετε τη λειτουργία του οργάνου στην προηγούμενη κατάσταση, επιλέξτε τη θέση "OFF" (απενεργοποίηση) με τον περιστροφικό διακόπτη και, στη συνέχεια, μετακινήστε το διακόπτη στην επιθυμητή λειτουργία.

Ορίζει αυτόματα το εύρος μέτρησης στο πιο κατάλληλο εύρος (Λειτουργία αυτόματης εμβέλειας)
Εμφανίζει [AUTO]

Για να ορίσετε το εύρος μέτρησης αυθαίρετα (Λειτουργία χειροκίνητης εμβέλειας)

• Ενεργοποιήστε τον ελεγκτή ενώ κρατάτε πατημένο το πλήκτρο ή HOLD για να επιλέξετε ένα χειροκίνητο εύρος για τη μέτρηση ρεύματος AC [ ], ρεύματος DC [ ], τάσης AC [ ], τάσης DC [ ] ή αντίστασης [ ].
• Σημειώστε ότι αυτή η λειτουργία δεν είναι διαθέσιμη για έλεγχο συνέχειας. Πατήστε το πλήκτρο για να μεταβείτε στο επόμενο εύρος.
• Για να αλλάξετε μεταξύ τάσης AC [ ] και τάσης DC [ ], πατήστε και κρατήστε πατημένο το πλήκτρο για τουλάχιστον ένα δευτερόλεπτο.

Ένδειξη όταν η είσοδος υπερβαίνει το εύρος μέτρησης (Ένδειξη υπερχείλισης)
Εμφανίζει [OF] ή [-OF]

Λειτουργία ρύθμισης μηδενός

• Η λειτουργία ρύθμισης μηδενός αντισταθμίζει τη μαγνήτιση του αισθητήρα και τις αλλαγές στην εμφάνιση του ρεύματος με την πάροδο του χρόνου.
• Πριν μετρήσετε το ρεύμα DC [], πρέπει να εκτελέσετε ρύθμιση μηδενός πατώντας ταυτόχρονα τα πλήκτρα και HOLD ενώ δεν υπάρχει είσοδος στο όργανο.
• Αυτή η λειτουργία είναι αποτελεσματική μόνο με τη μέτρηση του ρεύματος DC [].

Ονόματα εξαρτημάτων

Μέθοδοι Μέτρησης

Μέτρηση Ρεύματος

Μέτρηση Εναλλασσόμενου Ρεύματος (AC Current Measurement) [ ]

Μέτρηση Συνεχούς Ρεύματος (DC Current Measurement) []

Μέτρηση Τάσης

Μέτρηση Εναλλασσόμενης Τάσης (AC Voltage Measurement) [ ]

Μέτρηση Συνεχούς Τάσης (DC Voltage Measurement) [ ]

Μέτρηση Αντίστασης

[ ]

Έλεγχος Συνέχειας

[ ]

Προδιαγραφές

Γενικές Προδιαγραφές

Βασικές Προδιαγραφές

Προδιαγραφές Ακρίβειας

Επισκεφθείτε την ιστοσελίδα μας στο www.hioki.com για τα ακόλουθα:

• Πληροφορίες περιφερειακών επαφών
• Τις τελευταίες αναθεωρήσεις των εγχειριδίων οδηγιών και εγχειρίδια σε άλλες γλώσσες.
• Δηλώσεις συμμόρφωσης για όργανα που συμμορφώνονται με τις απαιτήσεις σήμανσης CE.

Εγγύηση

Ελαττώματα εγγύησης που προκύπτουν υπό συνθήκες κανονικής χρήσης σύμφωνα με το Εγχειρίδιο Οδηγιών και τις Προφυλάξεις Προϊόντος θα επισκευαστούν δωρεάν. Αυτή η εγγύηση ισχύει για περίοδο τριών (3) ετών από την ημερομηνία αγοράς. Επικοινωνήστε με τον διανομέα από τον οποίο αγοράσατε το προϊόν για περισσότερες πληροφορίες σχετικά με τις διατάξεις της εγγύησης.

ΜΟΝΟ ΚΑΛΙΦΟΡΝΙΑ, ΗΠΑ
Υλικό υπερχλωρικού άλατος - ενδέχεται να ισχύουν ειδικοί χειρισμοί.
Δείτε www.dtsc.ca.gov/hazardouswaste/perchlorate
