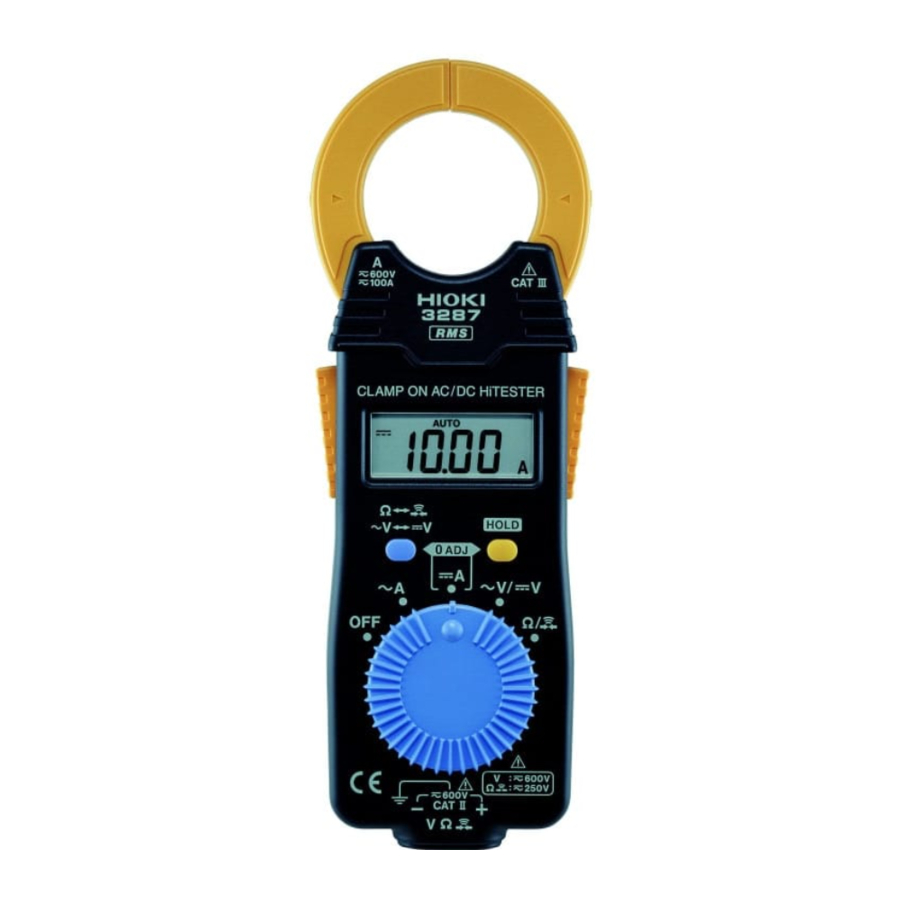

Hioki 3287, 3288, 3288-20 - Clamp On Ac/Dc Hitester vadovas

Turinys

Įvadas

Dėkojame, kad įsigijote Hioki 3287/3288/3288-20 AC srovės matuoklį. Norėdami išgauti maksimalų prietaiso našumą, pirmiausia perskaitykite šį vadovą ir laikykite jį po ranka ateityje.

3288 Vidutinės vertės matavimo RMS konvertavimo modelis
3287
3288-20 		Tikras RMS matavimo modelis

Saugos pastabos

Šis prietaisas sukurtas pagal IEC 61010 saugos standartus, ir buvo kruopščiai patikrintas dėl saugos prieš išsiunčiant. Tačiau, naudojant prietaisą būdu, kuris nėra aprašytas šiame vadove, gali panaikinti numatytas saugos funkcijas. Prieš naudodami prietaisą, būtinai atidžiai perskaitykite šias saugos pastabas.

Žymėjimas

Šiame dokumente, rizikos rimtumas ir pavojaus lygiai klasifikuojami taip.

Neišvengiama operatoriaus mirties arba sunkaus sužalojimo rizika
Potenciali operatoriaus mirties arba sunkaus sužalojimo rizika
Potenciali nedidelio operatoriaus sužalojimo arba prietaiso sugadinimo ar gedimo rizika
shock hazard Elektros smūgio rizika
danger Draudžiami veiksmai
warning Veiksmai, kuriuos reikia atlikti

Simboliai, pritvirtinti prie prietaiso

warning Atsargumo priemonė arba pavojus (žr. atitinkamą temą.)
shock hazard Elektros smūgio rizika
Apsaugotas dviguba arba sustiprinta izoliacija
Prietaisas gali būti prijungtas arba atjungtas nuo įtampą turinčio laidininko
Įžeminimo gnybtas
DC (nuolatinė srovė)
AC (kintamoji srovė)

Tikslumas

Mes apibrėžiame matavimo nuokrypius pagal rdg. (rodmens) ir dgt. (skaitmens) reikšmes, turinčias šias reikšmes:

rdg.
(rodmuo arba rodoma vertė) 		Vertė, kuri šiuo metu matuojama ir rodoma matavimo prietaise.
dgt. (raiška) Mažiausias rodomas vienetas skaitmeniniame matavimo prietaise, t. y., įvesties vertė, dėl kurios skaitmeninis ekranas rodo "1" kaip mažiausiai reikšmingą skaitmenį.

Matavimo kategorijos

Šio prietaiso srovės matavimo dalis atitinka CAT III 600 V saugos reikalavimus, o įtampos matavimo dalis atitinka CAT II 600 V, CAT III 300 V matavimo prietaisų saugos reikalavimus.

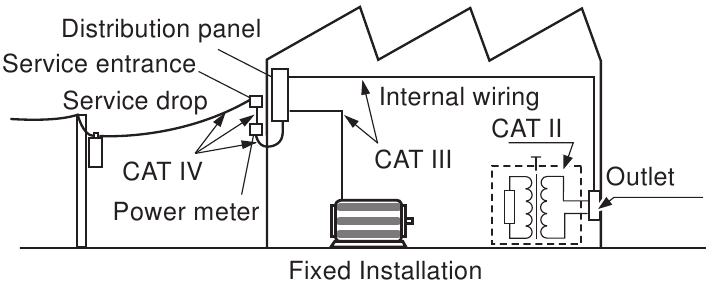

Measurement categories

shock hazardMatuojant vietą, kurios kategorijos numeris yra didesnis nei ant šio prietaiso nurodyta matavimo kategorija, gali įvykti rimtas nelaimingas atsitikimas, pvz., elektros smūgis.

Kad išvengtumėte elektros smūgio, naudojimo metu nelieskite dalies, esančios už apsauginio barjero.

warningNiekada netaikykite įtampos bandymo laidams, kai pasirinktos varžos ir tęstinumo funkcijos. Tai padarius, galite sugadinti prietaisą ir susižaloti. Kad išvengtumėte elektros nelaimingų atsitikimų, prieš matuodami atjunkite grandinę nuo maitinimo šaltinio.

  • Kad išvengtumėte elektros smūgio, trumpojo jungimo ir prietaiso sugadinimo, atjunkite bandymo laidus nuo matavimo objekto prieš perjungdami sukamąjį jungiklį.
  • Kad išvengtumėte elektros smūgio, matuodami maitinimo linijos įtampą, naudokite bandymo laidą, kuris atitinka šiuos kriterijus:
    • Atitinka saugos standartus IEC61010 arba EN61010
    • III arba IV matavimo kategorijos
    • Jo vardinė įtampa yra didesnė už matuojamą įtampą
  • Pasirenkami šio prietaiso bandymo laidai atitinka saugos standartą EN61010. Naudokite bandymo laidą pagal jo apibrėžtą matavimo kategoriją ir vardinę įtampą.
  • Kad išvengtumėte elektros smūgio, naudokite prietaisą žemesne vardine įtampa, nei nurodyta ant prietaiso ir bandymo laidų.

  • Netinkamas prietaiso įrengimas gali sukelti prietaiso gedimą arba nelaimingą atsitikimą. Venkite šių vietų:
    • Veikiamos tiesioginių saulės spindulių arba aukštos temperatūros
    • Veikiamos korozinių arba degiųjų dujų
    • Veikiamos stipraus elektromagnetinio lauko arba elektrostatinio krūvio
    • Šalia indukcinio šildymo sistemų (pvz., aukšto dažnio indukcinio šildymo sistemų ir IH virimo įrangos)
    • Jautrios vibracijai
    • Veikiamos vandens, alyvos, cheminių medžiagų, arba tirpiklių
    • Veikiamos didelės drėgmės arba kondensato
    • Veikiamos didelio kiekio dulkių dalelių

  • Kadangi yra elektros smūgio pavojus, prieš naudodami prietaisą patikrinkite, ar bandymo laido izoliacija nėra įtrūkusi ar įplyšusi, ir ar nėra atidengtas metalinis laidininkas laido viduje. Jei pažeista, pakeiskite juos mūsų įmonės nurodytais.
  • Kad išvengtumėte trumpojo jungimo atsitikimo, būtinai naudokite bandymo laidus su pritvirtintomis movomis, kai atliekate matavimus CAT III matavimo kategorijoje.
  • Jei matavimo metu netyčia nuimamos movos, sustabdykite matavimą.
  • Kalbant apie elektros tiekimą, yra elektros smūgio, šilumos generavimo, gaisro ir lanko blyksnio pavojus dėl trumpojo jungimo. Jei asmenys, nepažįstantys elektros matavimo prietaisų, naudoja prietaisą, kitas asmuo, susipažinęs su tokiais prietaisais, turi prižiūrėti operacijas.
  • Šis prietaisas matuojamas ant įtampos linijos. Kad išvengtumėte elektros smūgio, naudokite tinkamą apsauginę izoliaciją ir laikykitės galiojančių įstatymų ir taisyklių.
  • Tvarkykite ir išmeskite baterijas pagal vietinius įstatymus.

  • Nedėkite pašalinių daiktų tarp žandikaulių galiukų arba nekiškite pašalinių daiktų į žandikaulių (arba lanksčių kilpų jungčių) tarpus. Tai padarius, gali pablogėti jutiklio veikimas arba sutrikti užspaudimo veiksmas.
  • Būkite atsargūs, kad nenumestumėte prietaiso arba kitaip nepatirtumėte mechaninio smūgio, kuris galėtų sugadinti žandikaulį ir neigiamai paveikti matavimą.

Dėl prasto veikimo arba žalos dėl baterijų nutekėjimo gali atsirasti. Laikykitės toliau išvardytų atsargumo priemonių:

  • Nenaudokite baterijų pasibaigus rekomenduojamam galiojimo laikui.
  • Neleiskite silpnoms baterijoms likti prietaise.
  • Pakeiskite baterijas tik nurodytu tipu.
  • Išimkite baterijas iš prietaiso, jei jis bus laikomas ilgą laiką.
  • indikatorius užsidega, kai likusi baterijos talpa yra maža. Tokiu atveju, prietaiso patikimumas negarantuojamas. Nedelsdami pakeiskite bateriją.
  • Kad išvengtumėte baterijos išsikrovimo, po naudojimo pasukite sukamąjį jungiklį į OFF (išjungta) padėtį (automatinio energijos taupymo funkcija sunaudoja nedidelį srovės kiekį).

Patikrinimas prieš matavimą

  • Patikrinkite, ar prietaisas veikia normaliai, kad įsitikintumėte, jog sandėliavimo ar gabenimo metu nebuvo padaryta jokių pažeidimų. Jei pastebėjote kokių nors pažeidimų, susisiekite su įgaliotuoju Hioki platintoju arba perpardavėju.
  • Jei įtariate pažeidimą, prieš susisiekdami su įgaliotuoju Hioki platintoju arba perpardavėju, patikrinkite toliau pateiktą skyrių.
  1. Patikrinkite, ar bandymo laidas nėra pažeistas.
    Pakeiskite nurodytu L9208 bandymo laidu.
  2. Patikrinkite, ar varžos matavimas ir tęstinumo testas veikia normaliai.
    Leiskite prietaisą suremontuoti įgaliotajam Hioki platintojui arba perpardavėjui. Matuojant varžą arba atliekant tęstinumo testą, prietaisui galėjo būti pritaikyta didesnė nei 600 V įtampa.
  3. Patikrinkite, ar baterijos įtampa nėra žema. Pakeiskite baterijas.

Priežiūra/patikrinimas

Valymas

  • Matavimai pablogėja dėl nešvarumų ant žandikaulio jungiamųjų paviršių, todėl laikykite paviršius švarius švelniai nuvalydami minkštu, sausu skudurėliu.
  • Norėdami išvalyti prietaisą, švelniai nuvalykite jį minkštu skudurėliu, sudrėkintu vandeniu arba švelniu plovikliu.
  • Švelniai nuvalykite LCD ekraną minkštu, sausu skudurėliu.

Įdėkite/pakeiskite baterijas

Reikalingas įrankis: Phillips atsuktuvas ir CR2032 monetos formos ličio baterija

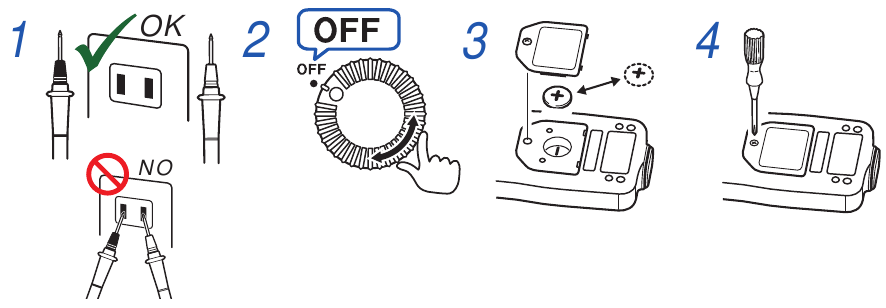

Insert/Replace Batteries
Nesukite reguliavimo varžto baterijos dėklo viduje. Tai padarius, prietaisas praneš apie nenormalias išmatuotas vertes.

Funkcijos

Ekranas automatiškai išsijungs, jei prietaisas nebus naudojamas 30 min. (Automatinio energijos taupymo funkcija)

  • Automatinio energijos taupymo funkcija įjungiama automatiškai, kai įjungiamas maitinimas. (Atšaukti negalima)
  • Norėdami atnaujinti prietaiso veikimą ankstesnėje būsenoje, pasirinkite "OFF" (išjungta) padėtį sukamuoju jungikliu ir tada perkelkite jungiklį į norimą funkciją.

Automatiškai nustato matavimo diapazoną į tinkamiausią diapazoną (Automatinio diapazono funkcija)
Rodomas [AUTO]

Norėdami savavališkai nustatyti matavimo diapazoną (Rankinio diapazono funkcija)

  • Įjunkite testerį laikydami nuspaudęarba HOLD (palaikyti) klavišą, kad pasirinktumėte rankinį diapazoną kintamosios srovės matavimui [ ], nuolatinės srovės matavimui [ ], kintamosios įtampos matavimui [ ], nuolatinės įtampos matavimui [ ] arba varžos matavimui [ ].
  • Atminkite, kad ši funkcija negalima tęstinumo testavimui. Paspauskite klavišą, kad pereitumėte į kitą diapazoną.
  • Norėdami perjungti kintamąją įtampą [ ] ir nuolatinę įtampą [ ], paspauskite ir palaikykite klavišą bent vieną sekundę.

Indikacija, kai įvestis viršija matavimo diapazoną (Perpildymo indikacija)
Rodomas [OF] arba [-OF]

Nulio reguliavimo funkcija

  • Nulio reguliavimo funkcija kompensuoja jutiklio įmagnetėjimą ir srovės ekrano pokyčius laikui bėgant.
  • Prieš matuodami nuolatinę srovę [], turite atlikti nulinį reguliavimą vienu metu paspausdami ir HOLD (palaikyti) klavišus, kai į prietaisą nėra įvesties.
  • Ši funkcija veiksminga tik matuojant nuolatinę srovę [].

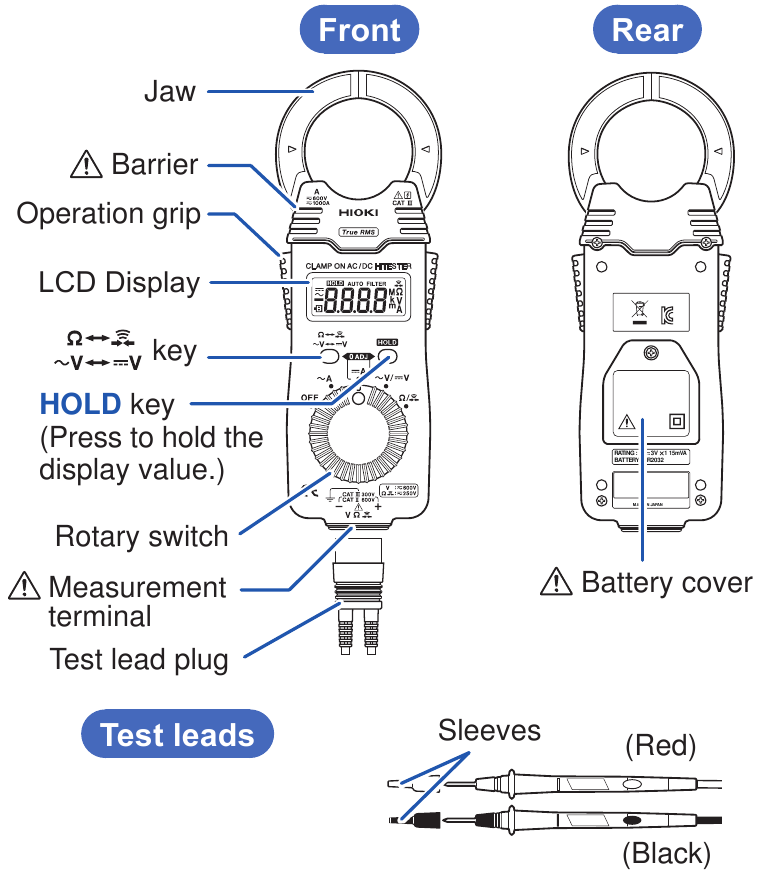

Dalių pavadinimai

Parts Names

Matavimo metodai

Srovės matavimas

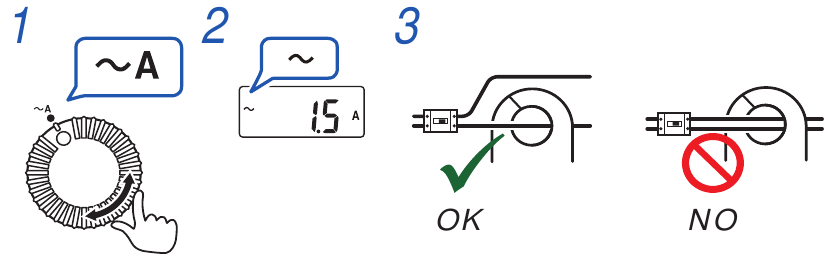

AC Current Measurement (Kintamosios srovės matavimas) [ ]
AC Current Measurement

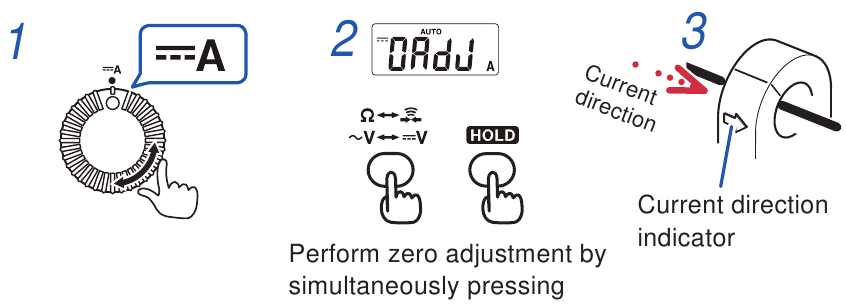

DC Current Measurement (Nuolatinės srovės matavimas) []
DC Current Measurement

Įtampos matavimas

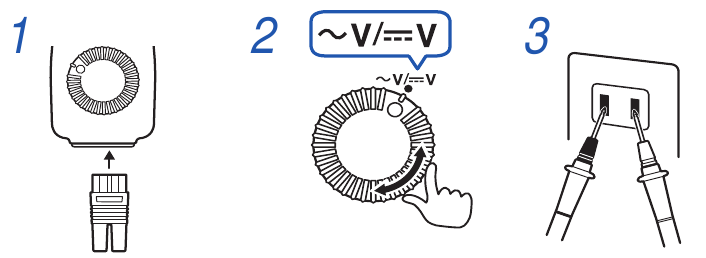

AC Voltage Measurement (Kintamosios įtampos matavimas) [ ]
AC Voltage Measurement

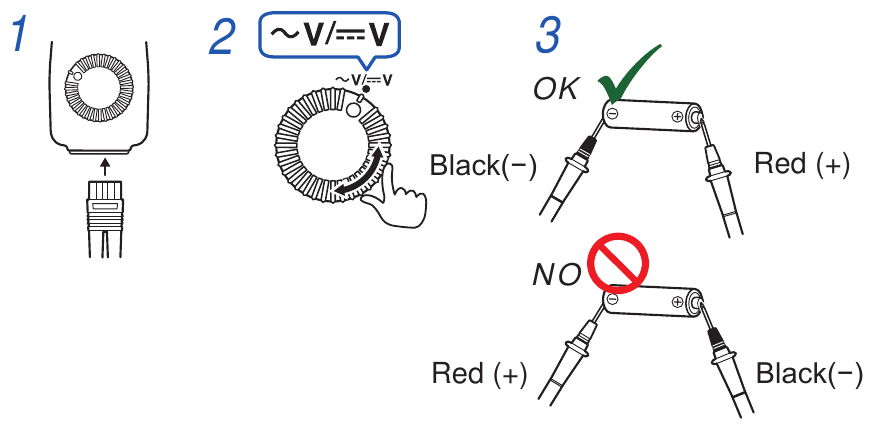

DC Voltage Measurement (Nuolatinės įtampos matavimas) [ ]
DC Voltage Measurement

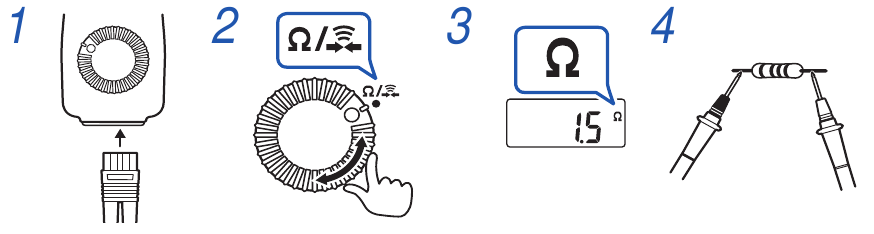

Varžos matavimas

[ ]
Resistance Measurement

Tęstinumo patikra

[ ]

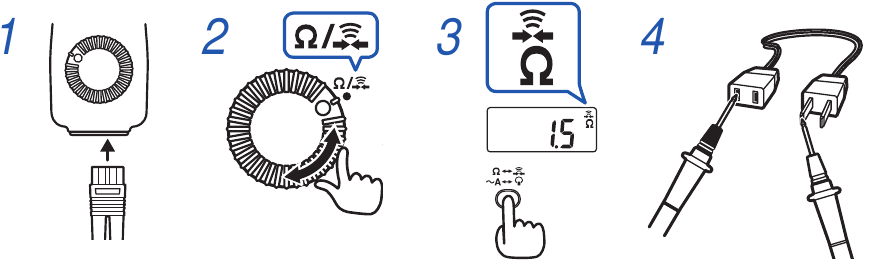

Continuity check

Specifikacijos

Bendrosios specifikacijos

Darbinė aplinka Patlpos, užterštumo laipsnis 2, aukštis iki 2000 m.
Darbinė temperatūra ir drėgmė 0°C iki 40°C, 80% RH arba mažiau (be kondensacijos)
Laikymo temperatūra ir drėgmė −10°C iki 50°C, 80% RH arba mažiau (be kondensacijos)
Standartai Saugumas: EN61010
EMC: EN61326
Maitinimo šaltinis CR2032 monetos formos ličio baterija ×1 (3 V DC)
Maksimali vardinė galia: 15 mVA
Nepertraukiamas darbo laikas 3287: Apie 25 valandas, 3288: Apie 60 valandų,
3288-20: Apie 35 valandas (nepertraukiamas, be apkrovos)
Matmenys Apie 57W×180H×16D mm
Masė
  • 3287: Apie 170 g
  • 3288, 3288-20: Apie 150 g
Produkto garantijos laikotarpis 3 metai
Priedai
  • CR2032 monetos formos ličio baterija
  • 9398 nešiojimo dėklas
  • L9208 bandymo laidas
  • Naudojimo instrukcija
Pasirinktinai
  • 9209 bandymo laidų laikiklis
  • L4933 kontaktinių kaiščių rinkinys (galima prijungti prie L9208 galo, kuris yra komplekte su prietaisu.)
  • L4934 mažų aligatoriaus spaustukų rinkinys (galima prijungti prie L9208 galo, kuris yra komplekte su prietaisu.)

Pagrindinės specifikacijos

Maksimali įėjimo srovė 3287: 100 A AC/DC nepertraukiama (ACA/DCA) 3288, 3288-20: 1000 A AC/DC nepertraukiama (ACA/DCA)
Maksimali įėjimo įtampa 600 V AC/DC (ACV/DCV)
Apsauga nuo perkrovos 600 V AC/DC (ACV/DCV)
250 V AC/DC (Ω/tęstinumas)
Maksimali vardinė įtampa į žemę
  • Žandikaulis
    (Numatoma trumpalaikė viršįtampis: 6000 V)
    600 V AC (III matavimo kategorija),
  • Įtampos matavimo gnybtas (ACV/DCV) 600 V AC (II matavimo kategorija),
    300 V AC (III matavimo kategorija)
    (Numatoma trumpalaikė viršįtampis: 4000 V)
AC matavimo metodas 3288: Vidutinės vertės matavimo RMS metodas
3287, 3288-20: Tikrasis RMS matavimo metodas
Ekrano atnaujinimo dažnis 400 ms±25 ms
Viršūnės faktorius
  • 3287: 2.5 maks.
    Srovės diapazonas: 150 A maks., Įtampos diapazonas: 1000 V maks.
  • 3288-20: 3 maks.
    Srovės diapazonas: 1000 A diapazonas yra 2 maks., Įtampos diapazonas: 1.5 maks.
Nulinio ekrano diapazonas 5 arba mažiau skaičiavimų (tik srovės matavimas)
Laidininko padėties poveikis
  • 3287: per ±1.0%
  • 3288, 3288-20: per ±2.0%
    (Visose padėtyse aplink jutiklio centrinio taško atskaitą)
Maksimalus išmatuojamas laidininko skersmuo φ35 mm arba mažiau

Tikslumo specifikacijos

Garantuoto tikslumo sąlygos
  • Garantuoto tikslumo laikotarpis: 1 metai (žandikaulių atidarymo/uždarymo ciklų skaičius: 10,000 arba mažiau)
  • Garantuoto tikslumo laikotarpis po koregavimo, atlikto Hioki: 1 metai
  • Baterijos įspėjimo indikatorius nedega
  • Temperatūra ir drėgmė garantuotam tikslumui: 23°C±5°C, 80% RH arba mažiau (be kondensacijos)
  • Temperatūros charakteristika: 0°C iki 40°C Matavimo tikslumas × 0.1/°C pridedamas
AC srovės matavimas (ACA)
3287
Diapazonas Tikslumas
45 Hz≤f≤66 Hz 10 Hz≤f<20 Hz 20 Hz≤f<45 Hz
66 Hz<f≤1 kHz
10.00 A
100.00 A 		±1.5%rdg.±5dgt. ±5.0%rdg.±5dgt. ±2.0%rdg.±5dgt.
3288
Diapazonas Tikslumas
45 Hz≤f≤66 Hz 10 Hz≤f<45 Hz, 66 Hz<f≤500 Hz
100.0 A
1000 A 		±1.5%rdg.±5dgt. ±2.0%rdg.±5dgt.
3288-20
Diapazonas Tikslumas
45 Hz≤f≤66 Hz 10 Hz≤f<45 Hz, 66 Hz<f≤500 Hz
100.0 A
1000 A 		±1.5%rdg.±5dgt. ±2.0%rdg.±5dgt.
DC srovės matavimas (DCA)
3287
Diapazonas Tikslumas
10.00 A
100.0 A 		±1.5%rdg.±5dgt.
3288/3288-20
Diapazonas Tikslumas
100.0 A
1000 A 		±1.5%rdg.±5dgt.
AC įtampos matavimas (ACV)
Diapazonas Tikslumo garantijos diapazonas Tikslumas Įėjimo varža
30 Hz≤f≤500 Hz
4.200 V
42.00 V
420.0 V
600 V 		0.400 V iki 4.199 V
4.00 V iki 41.99 V
40.0 V iki 419.9 V
400 V iki 600 V 		±2.3%rdg.±8dgt. 11 MΩ±5%
10 MΩ±5%
10 MΩ±5%
10 MΩ±5%
DC įtampos matavimas (DCV)
Diapazonas Tikslumo garantijos diapazonas Tikslumas Įėjimo
varža
420.0 mV
4.200 V
42.00 V
420.0 V
600 V 		40.0 mV iki 419.9 mV
0.400 V iki 4.199 V
4.00 V iki 41.99 V
40.0 V iki 419.9 V
400 V iki 600 V 		±1.3%rdg.±4dgt. 100 MΩ arba daugiau
11 MΩ±5%
10 MΩ±5%
10 MΩ±5%
10 MΩ±5%
Varžos matavimas (Ω)
Diapazonas Tikslumo garantijos diapazonas Tikslumas Atviro gnybto įtampa
420.0 Ω
4.200 kΩ
42.00 kΩ 420.0 kΩ
4.200 MΩ
42.00 MΩ 		40.0 Ω iki 419.9 Ω
0.400 kΩ iki 4.199 kΩ
4.00 kΩ iki 41.99 kΩ
40.0 kΩ iki 419.9 kΩ
0.400 MΩ iki 4.199 MΩ
4.00 MΩ iki 41.99 MΩ 		±2.0%rdg.±4dgt.
±2.0%rdg.±4dgt.
±2.0%rdg.±4dgt.
±2.0%rdg.±4dgt.
±5.0%rdg.±4dgt.
±10.0%rdg.±4dgt. 		3.4 V arba mažiau
0.7 V (tip.) 3.4 V arba mažiau
0.47 V (tip.) 3.4 V arba mažiau
0.47 V (tip.) 3.4 V arba mažiau
0.47 V (tip.) 3.4 V arba mažiau
0.47 V (tip.) 3.4 V arba mažiau
Tęstinumo testas
Diapazonas Tikslumas Slėgio lygis (pyptelėjimo garsas) Atviro gnybto įtampa
420.0 Ω ±2.0%rdg.±6dgt. 50 Ω±40 Ω arba mažiau 3.4 V arba mažiau
