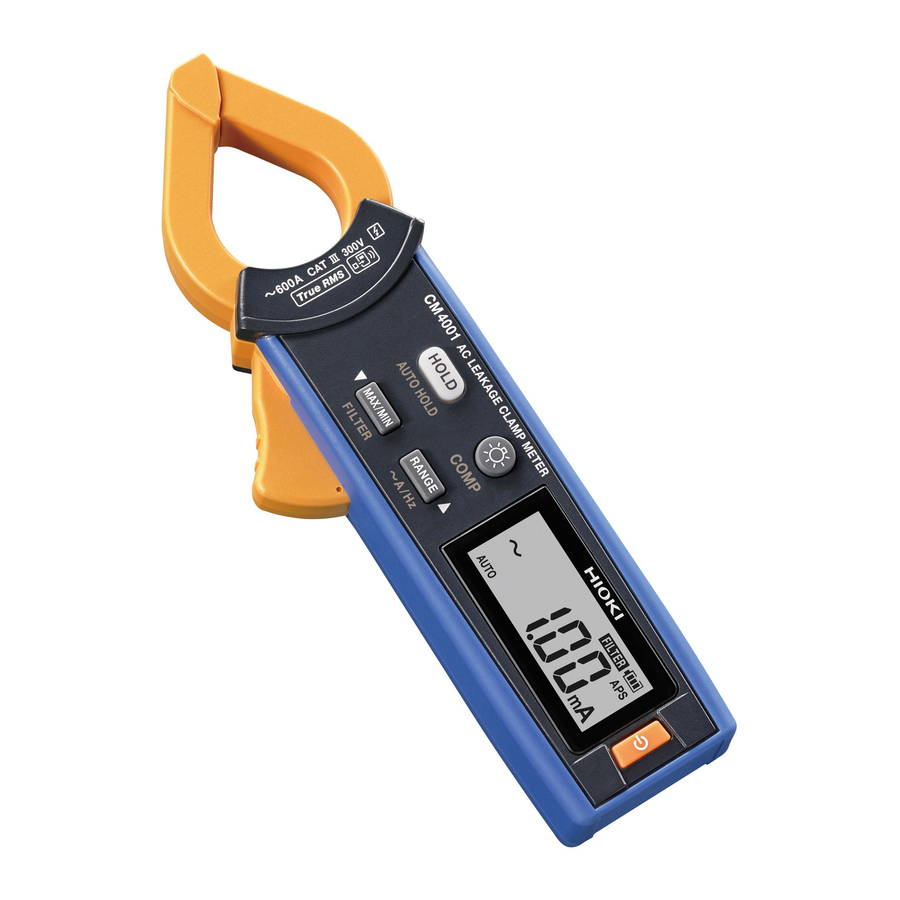

Hioki CM4001 - Manuali i Matësit të Rrymës AC

Garancia

Defektet e garancisë që ndodhin në kushte të përdorimit normal në përputhje me Manualin e Udhëzimeve dhe Shenjat Parandaluese të Produktit do të riparohen pa pagesë. Kjo garanci është e vlefshme për një periudhë prej tre (3) vitesh nga data e blerjes. Ju lutemi të kontaktoni shpërndarësin nga i cili e keni blerë produktin për më shumë informacion mbi dispozitat e garancisë.

Hyrje

Për të siguruar aftësinë tuaj për të përfituar sa më shumë nga ky instrument për një kohë të gjatë, ju lutemi lexoni me kujdes këtë manual dhe mbajeni të disponueshëm për referencë të ardhshme. Njiheni me dokumentin e veçantë të titulluar "Masa paraprake të funksionimit" përpara se të përdorni instrumentin.

Përmbledhje

Instrumenti është një matës i rrymës AC i aftë për matjen e vlerës së vërtetë RMS të rrymës që varion nga 0.60 mA deri në 600.0 A duke përdorur një sensor kompakt, me profil të ulët. Ai gjithashtu ofron një funksion krahasues për të lehtësuar gjykimet e menjëhershme kalim/dështim.

Audienca e synuar

Ky manual është shkruar për përdorim nga individë që përdorin produktin ose ofrojnë informacione mbi mënyrën e përdorimit të produktit.
Në shpjegimin se si të përdorni produktin, ai supozon njohuri elektrike (ekuivalente me njohuritë që posedon një i diplomuar i një programi elektrik në një shkollë të mesme teknike).

Shenime

Në këtë dokument, nivelet e ashpërsisë së rrezikut dhe rrezikut klasifikohen si më poshtë.

	Tregon një situatë të rrezikshme të afërt që do të rezultojë në vdekjen ose lëndimin e rëndë të operatorit.
	Tregon një situatë potencialisht të rrezikshme që mund të rezultojë në vdekjen ose lëndimin e rëndë të operatorit.
	Tregon një situatë potencialisht të rrezikshme që mund të rezultojë në lëndime të lehta ose të moderuara të operatorit ose dëmtim të instrumentit ose mosfunksionim.
	Tregon një veprim që nuk duhet kryer.
	Tregon një veprim që duhet kryer.
	Tregon nevojën për kujdes ose praninë e rrezikut. Për më shumë informacion rreth vendeve ku shfaqet ky simbol në përbërësit e instrumentit, shikoni seksionin "Shënime përdorimi", mesazhet paralajmëruese të listuara në fillim të udhëzimeve të përdorimit dhe dokumentin shoqërues të titulluar "Masa paraprake të funksionimit".
	Tregon se instrumenti mund të lidhet me ose të shkëputet nga një përçues i ndezur.
[ ]	Emrat e elementeve të ndërfaqes së përdoruesit në ekran janë të mbyllura në kllapa ([ ]).
Bold	Çelësat e funksionimit janë të shtypura me të zeza.

Ekrani i instrumentit shfaq karaktere alfanumerike si më poshtë.

Shënime Përdorimi

• Shmangni rënien ose goditjen e instrumentit, gjë që mund të dëmtojë nofullën, duke ndikuar negativisht në matje.
• Mos vendosni ndonjë objekt të huaj midis nofullave ose mos futni asnjë objekt të huaj në hendekun e kokës së sensorit. Bërja e kësaj mund të përkeqësojë performancën e sensorit ose funksionimin e hapjes-mbylljes së kokës së sensorit.
• Vlerat e shfaqura mund të luhaten shpesh për shkak të potencialit të induksionit edhe kur nuk aplikohet asnjë tension. Kjo, megjithatë, nuk është një mosfunksionim.
• Gamat 6 A dhe më poshtë kanë karakteristika të ndryshme të sensorit nga gamat 60 A dhe më lart. Si rezultat, përdorimi i gamave të ndryshme mund të japë vlera të ndryshme të treguara. Dallime të tilla nuk paraqesin një problem me instrumentin.
• Përdorimi i instrumentit duhet të konfirmojë jo vetëm specifikimet e tij, por edhe specifikimet e të gjithë aksesorëve, opsioneve, baterisë dhe pajisjeve të tjera në përdorim.

Emrat dhe funksionet e pjesëve

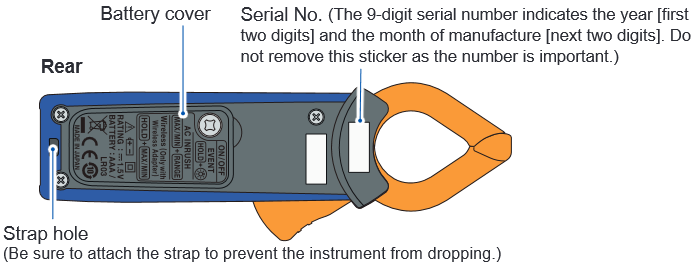

Nr. serial (Numri serial 9-shifror tregon vitin [dy shifrat e para] dhe muajin e prodhimit [dy shifrat e ardhshme]. Mos e hiqni këtë afishe pasi numri është i rëndësishëm.)
Vrimë rripi (Sigurohuni që të bashkëngjitni rripin për të parandaluar rënien e instrumentit.)

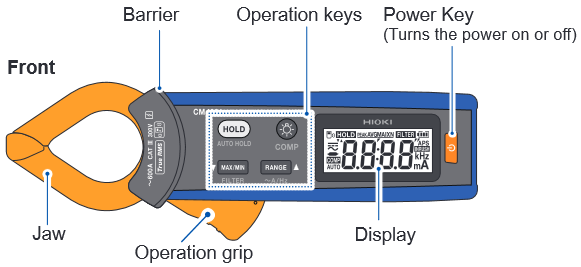

Çelësat e funksionimit

Çelësi	Shtypni një herë	Shtypni për 1 sek. ose më shumë
	Ruan vlerën e matur ( ndizet) (Anuloni: Shtypni butonin HOLD (MBAJE) , ruan vlerën e matur kur përdorni GENNECT Cross.	Aktivizon ose çaktivizon funksionin e mbajtjes automatike. (HOLD (MBAJE) pulson)
	Aktivizon dhe çaktivizon dritën e sfondit të ekranit. Çaktivizon automatikisht dritën e sfondit kur instrumenti nuk është në përdorim për 40 sekonda.	Aktivizon ose çaktivizon funksionin krahasues. (COMP (KOMP) ndizet)
	Ndërron midis vlerës maksimale, vlerës minimale, vlerës mesatare, vlerës maksimale kulmore, vlerës minimale kulmore dhe vlerës aktuale. MAX ► MIN ► AVG ► PEAK MAX ► PEAK MIN ► ___ ___ Anuloni: Shtypni butonin MAX/MIN (MAX/MIN) për 1 sek. ose më shumë.	Aktivizon ose çaktivizon funksionin e filtrit. (FILTER (FILTER) ndizet)
	Ndërron midis gamës automatike, gamës 60.00 mA, gamës 600.0 mA, gamës 6.000 A, gamës 60.00 A dhe gamës 600.0 A.	Ndërron matjen e frekuencës dhe matjen e rrymës.

Opsioni i aktivizimit

(Aktivizon energjinë ndërsa shtypni çelësat e funksionimit)

Çelësi	Funksioni	Vlera e paracaktuar	Cilësimi ruhet?
	Anulon funksionin e kursimit automatik të energjisë (APS (KAE)) fikur.	Aktiv	Jo
	Çaktivizimi automatik i dritës së sfondit (ndezur ose fikur)	Aktiv	Po
	Aktivizon ose çaktivizon funksionin e filtrit kur instrumenti është i ndezur.	Fikur	Po
	Sinjalizimi zanor (ndezur ose fikur)	Aktiv	Po
	Shfaq Nr. Serial	–	–
	Shfaq numrin e modelit, versionin e softuerit dhe të gjithë treguesit.	–	–

Kryerja e matjeve

Për të siguruar funksionimin e duhur të instrumentit, kryeni një inspektim dhe kontrolloni funksionimin e instrumentit përpara përdorimit të instrumentit për të siguruar që të mos ketë ndodhur ndonjë dëmtim gjatë ruajtjes ose transportit. Verifikoni që majat e nofullave të mos kenë dëmtime dhe çarje. Nëse ka ndonjë dëmtim në instrument, kontaktoni distributorin ose shitësin tuaj të autorizuar Hioki për riparim.

• Për të parandaluar një goditje elektrike, mos prekni asnjë zonë përtej barrierës ndërsa instrumenti është në përdorim.
• Rryma maksimale e matjes ndryshon me frekuencën dhe rryma që mund të matet vazhdimisht është e kufizuar. Funksionimi i instrumentit nën këtë kufizim quhet ulje. Mos matni rryma që tejkalojnë kurbën e uljes. Dëmtimi i instrumentit ose mbinxehja mund të keqfunksionojnë, një zjarr ose djegie.

Vendoseni rreth telit dhe kontrolloni vlerën e matur.

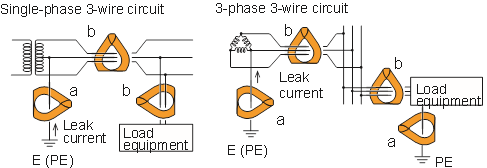

Matja e rrymës së rrjedhjes

• Për matjen e telave të tokëzuar, kapni instrumentin vetëm në një tel (shih a në figurë).
• Për matjen e përgjithshme, kapni instrumentin në të gjithë telat e qarkut të lidhur së bashku (shih b në figurë).
• Për të matur një qark njëfazor me 2 tela, kapni të dy telat e qarkut së bashku.
• Për të matur një qark trefazor me 4 tela, kapni të 4 telat e qarkut të lidhur së bashku. Nëse kjo nuk është e mundur, kryeni matjen në telin e tokëzimit të pajisjes.
• Matja mund të mos jetë e saktë në rastet e mëposhtme.
  1. Nëse ka një rrymë të madhe që rrjedh nëpër një linjë elektrike aty pranë.
  2. Nëse përdorni instrumentin për të matur format valore në anën dytësore të një invertori, ose forma të tjera speciale valore.
• Vini re se një numër i madh shfaqjeje mund të shfaqet për një moment kur hapni ose mbyllni nofullat. Ky nuk është një gabim. Mund të duhet pak kohë që ekrani të kthehet në zero. Megjithatë, fillimi i matjes përpara se ekrani të kthehet në zero nuk do të ndikojë në matje.

Matja e rrymës AC, matja e frekuencës

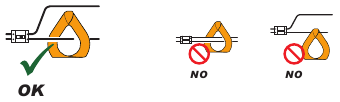

• Kapni instrumentin vetëm në një tel.
• Vendoseni përcjellësin pingul me sensorin.
• Matja e saktë mund të jetë e pamundur në rastin e rrymës së menjëhershme ose rrymës që luhatet ndjeshëm.
• Në një temperaturë të ulët, ka raste kur leximi mund të mos jetë rreth zeros pa asnjë sinjal hyrës. Por kjo nuk ndikon në matje.
• Shtypni tastin RANGE për 1 sek. ose më shumë për të ndërruar matjen e frekuencës dhe matjen e rrymës.

Funksionaliteti i dobishëm

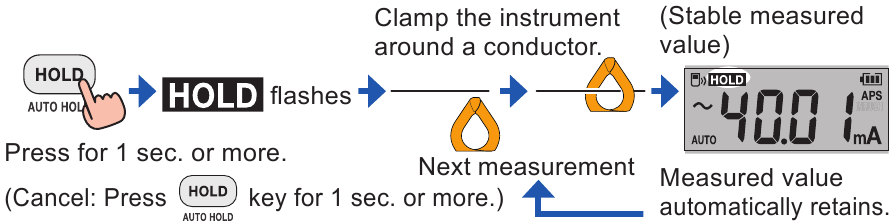

Funksioni automatik i mbajtjes

Kur vlera e matur stabilizohet, vlera ruhet automatikisht.

Funksioni i krahasuesit

Nëse vlera aktuale e pragut tejkalohet, instrumenti do të lëshojë një bip të ndërprerë dhe ekrani do të kthehet në të kuqe.

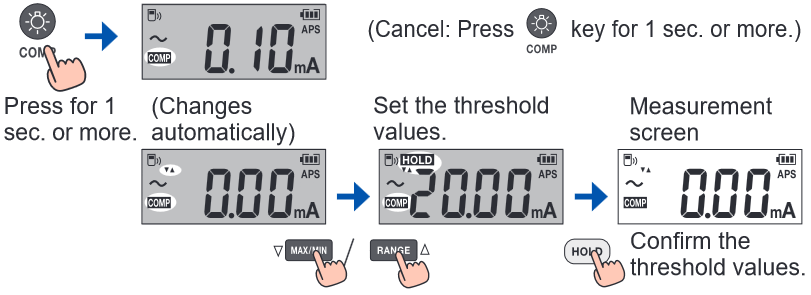

Ndryshimi i vlerave të pragut

Funksioni i filtrit
Efektet e zhurmës mund të reduktohen nga filtri i kalimit të ulët.
Gjerësia e kalimit është −3 dB në 180 Hz ±30 Hz. Çaktivizoni funksionin e filtrit kur kryeni matjen e frekuencave aktuale që tejkalojnë 180 Hz. Kur funksioni i filtrit është i aktivizuar, vlera e treguar mund të jetë më e ulët se vlera aktuale.

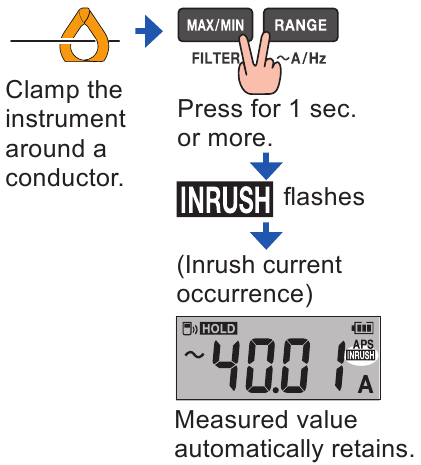

Funksioni AC Inrush (Matja e rrymës së menjëhershme)
Vlera e matur (vlera RMS) ruhet kur zbulohet një rrymë e menjëhershme.

Përsëriteni matjen duke shtypur tastin HOLD .
Kthehuni në matjen normale duke shtypur dhe mbajtur tastin MAX/MIN dhe tastin RANGE në të njëjtën kohë për 1 sek. ose më shumë.
Intervali i menjëhershëm është i fiksuar në intervalin gjatë matjes aktuale. Konkretisht, intervali i menjëhershëm është i fiksuar në intervalin 600,0 A kur përdorni intervalin automatik për matjen e rrymës dhe në intervalin 600,0 mA kur përdorni intervalin 60 mA për matjen e rrymës.

Funksioni automatik i ruajtjes së energjisë (APS)
Instrumenti do të fiket nëse nuk ka hyrje dhe asnjë veprim për rreth 10 minuta.

Funksioni pa tel (GENNECT Cross)

Kur funksioni pa tel është i aktivizuar, mund të rishikoni të dhënat e matjes dhe të krijoni raporte matjeje në pajisjet celulare. Për më shumë informacion rreth këtij funksionaliteti, shihni funksionin Help (Ndihmë) në GENNECT Cross (softuer aplikimi, pa pagesë).

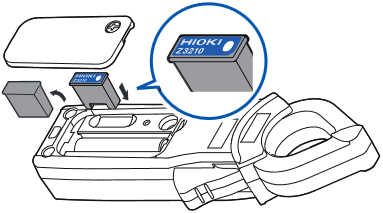

1. Lidheni Adaptorin Z3210 pa tel (opsional) me instrumentin.


   1. Fikeni çelësin e energjisë dhe shkëputni kapësen nga objekti që matet.
   2. Hiqni kapakun e baterisë duke rrotulluar vidat.
   3. Hiqni kapakun mbrojtës.
   4. Tregoni kujdes për t'u orientuar
   5. Zëvendësoni kapakun e baterisë dhe fiksojeni në vend me vidën.
2. Instaloni GENNECT Cross në pajisjen tuaj celulare.

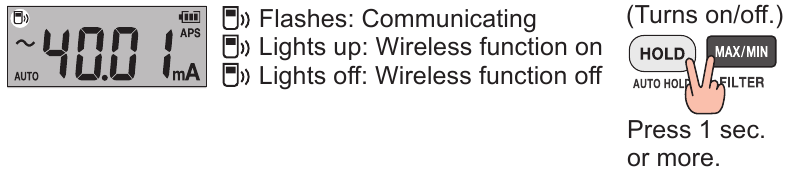

3. Ndizni çelësin e energjisë dhe konfirmoni që funksioni pa tel është i aktivizuar.


4. Nisni GENNECT Cross dhe çiftëzoni atë me instrumentin.
5. Zgjidhni funksionin e matjes (të tilla si Matja e Përgjithshme dhe funksioni Grafik i Formës valore) dhe filloni matjen.

• Distanca e komunikimit është afërsisht. 10 m (linja e shikimit). Distanca mbi të cilën mund të dërgohen dhe merren të dhënat ndryshon shumë në varësi të faktit nëse ka ndonjë pengesë midis instrumenteve të çiftëzuar (për shembull, mure, barriera metalike, etj.) dhe në distancën midis instrumentit dhe dyshemesë (ose tokës). Për të siguruar matje të qëndrueshme, verifikoni forcën adekuate të sinjalit.
• Megjithëse ky softuer aplikimi ofrohet pa pagesë, shkarkimi ose përdorimi i softuerit të aplikimit mund të sjellë tarifa lidhjeje në internet. Tarifa të tilla janë përgjegjësi e vetme e përdoruesit.
• Ky softuer aplikimi nuk garantohet të funksionojë në të gjitha pajisjet celulare.

Funksioni i ngjarjes

Duke përdorur GENNECT Cross, mund të vendosni një vlerë pragu sipas dëshirës dhe të regjistroni të dhëna nëse ajo tejkalohet. Instrumenti shfaq numrin e ngjarjeve të regjistruara. Për më shumë informacion, shihni funksionin Help (Ndihmë) në GENNECT Cross.

Riparimet, Inspektimet dhe Pastrimi

Nëse instrumenti duket se nuk funksionon si duhet, konfirmoni që bateria nuk është shkarkuar përpara se të kontaktoni distributorin ose shitësin tuaj të autorizuar të Hioki.

Gjatë transportit të instrumentit, trajtojeni me kujdes në mënyrë që të mos dëmtohet për shkak të dridhjeve ose goditjeve.

Pastrimi
Nëse instrumenti ndotet, fshijeni instrumentin me një leckë të butë të njomur lehtë me ujë ose një detergjent neutral.

Ekrani i gabimit
Kur shfaqet një gabim në ekranin LCD, nevojitet riparim. Ju lutemi kontaktoni distributorin ose shitësin tuaj të autorizuar të Hioki.

[Err 1] Gabim ROM (program)
[Err 2] Gabim ROM (të dhënat e rregullimit)
[Err 4] Gabim memorie
[Err 8] Gabim komunikimi Z3210 (lidhje e keqe, mosfunksionim i Z3210 ose harduerit)

Zëvendësimi i baterisë

Për të shmangur goditjen elektrike, fikeni çelësin e energjisë dhe shkëputeni kapësen nga objekti që matet përpara se të zëvendësoni baterinë

	Plotësisht e ngarkuar.
	Ndërsa karikimi i baterisë zvogëlohet, shiritat e zinj të karikimit zhduken, një nga një, nga e majta e treguesit të baterisë.
	Tensioni i baterisë është i ulët. Zëvendësoni baterinë sa më shpejt të jetë e mundur.
	(Ndizet) Bateria është e harxhuar. Zëvendësoni baterinë.

1. Hiqeni kapakun e baterisë duke i kthyer vidat.
2. Zëvendësoni baterinë.
3. Zëvendësoni kapakun e baterisë dhe sigurojeni në vend me vidën.

Faqe speciale GENNECT Cross

https://gennect.net/en/cross/index
Maj 2020 Botimi 1 CM4001A961-00 20-05H

Të gjitha informacionet rajonale të kontaktit

http://www.hioki.com
SEDI KRYESORE
81 Koizumi
Ueda, Nagano 386-1192 Japoni

HIOKI EUROPE GmbH
Rudolf-Diesel-Strasse 5
65760 Eschborn, Gjermani
hioki@hioki.eu
1906 EN
Redaktuar dhe publikuar nga HIOKI E.E. CORPORATION
Shtypur në Japoni

*Deklaratat e konformitetit CE mund të shkarkohen nga faqja jonë e internetit.

• Përmbajtja i nënshtrohet ndryshimit pa njoftim.
• Ky dokument përmban përmbajtje të mbrojtur me të drejtë autori.
• Është e ndaluar të kopjohet, riprodhohet ose modifikohet përmbajtja e këtij dokumenti pa leje.
• Emrat e kompanive, emrat e produkteve, etj. të përmendura në këtë dokument janë marka tregtare ose marka tregtare të regjistruara të kompanive të tyre përkatëse.
