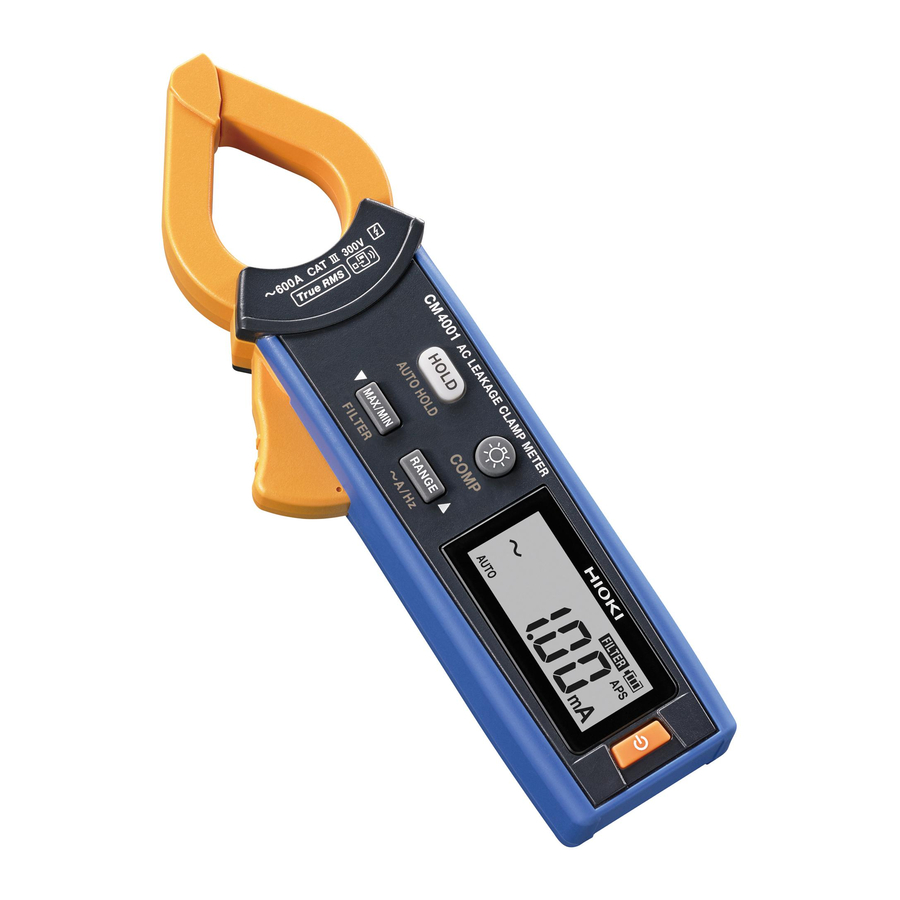

Hioki CM4001 - Ауыспалы токпен жұмыс істейтін қысқыш өлшеуіштің нұсқаулығы

Кепілдік

Нұсқаулыққа және өнімнің сақтық белгілеріне сәйкес қалыпты пайдалану жағдайларында пайда болған кепілдік ақаулары тегін жөнделеді. Бұл кепілдік сатып алынған күннен бастап үш (3) жыл бойы жарамды. Кепілдік шарттары туралы қосымша ақпарат алу үшін өнімді сатып алған дистрибьютормен хабарласыңыз.

Кіріспе

Бұл құралдан ұзақ мерзімді перспективада барынша пайда алу мүмкіндігіңізді қамтамасыз ету үшін осы нұсқаулықты мұқият оқып шығыңыз және оны болашақта анықтама ретінде пайдалану үшін сақтаңыз. Құралды пайдаланбас бұрын "Пайдалану сақтық шаралары" деп аталатын бөлек құжатпен танысыңыз.

Шолу

Бұл құрал - ықшам, төмен профильді сенсорды пайдалана отырып, 0,60 мА-дан 600,0 А-ға дейінгі токтарды нақты RMS мәнін өлшеуге қабілетті айнымалы токпен жұмыс істейтін қысқыш өлшеуіш. Ол сондай-ақ лездік өту/өтпеу туралы шешімдерді жеңілдету үшін компаратор функциясын қамтамасыз етеді.

Мақсатты аудитория

Бұл нұсқаулық өнімді пайдаланатын немесе өнімді пайдалану жолы туралы ақпарат беретін адамдар үшін жазылған.
Өнімді пайдалану жолын түсіндіру кезінде ол электрлік білімді (техникалық орта мектептегі электрлік бағдарламаның түлегіне тең білім) болжайды.

Белгілер

Бұл құжатта қауіп пен қатердің ауырлық деңгейлері келесідей жіктеледі.

	Оператордың өліміне немесе ауыр жарақатына әкелетін қауіпті жағдайды көрсетеді.
	Оператордың өліміне немесе ауыр жарақатына әкелуі мүмкін қауіпті жағдайды көрсетеді.
	Оператордың жеңіл немесе орташа жарақатына немесе құралдың зақымдалуына немесе ақаулығына әкелуі мүмкін қауіпті жағдайды көрсетеді.
	Орындалмауы тиіс әрекетті көрсетеді.
	Орындалуы тиіс әрекетті көрсетеді.
	Сақтық қажеттілігін немесе қауіптің бар екенін көрсетеді. Бұл белгі құралдың компоненттерінде пайда болатын орындар туралы қосымша ақпарат алу үшін "Пайдалану туралы ескертпелер" бөлімін, пайдалану нұсқауларының басында көрсетілген ескерту хабарламаларын және "Пайдалану сақтық шаралары" деп аталатын құжатты қараңыз.
	Құралдың кернеулі өткізгішке қосылуы немесе ажыратылуы мүмкін екенін көрсетеді.
[ ]	Экрандағы пайдаланушы интерфейсі элементтерінің атаулары жақшаға алынған ([ ]).
Қалың	Операциялық пернелер қалың шрифтпен басылған.

Құрал экранындағы әріптік-цифрлық таңбалар келесідей көрсетіледі.

Пайдалану туралы ескертпелер

• Құралды түсіріп алудан немесе сілкуден аулақ болыңыз, бұл жақтарды зақымдауы мүмкін, бұл өлшеуге кері әсерін тигізеді.
• Жақтардың арасына бөгде затты салмаңыз немесе сенсор басының саңылауына бөгде затты салмаңыз. Бұлай істеу сенсордың өнімділігін немесе сенсор басының ашылу-жабылуын нашарлатуы мүмкін.
• Кернеу қолданылмаған кезде де индукциялық потенциалға байланысты көрсетілген мәндер жиі ауытқуы мүмкін. Алайда, бұл ақаулық емес.
• 6 А және одан төмен диапазондардың сенсорлық сипаттамалары 60 А және одан жоғары диапазондардан өзгеше. Нәтижесінде, әртүрлі диапазондарды пайдалану әртүрлі көрсеткіш мәндерін беруі мүмкін. Мұндай айырмашылықтар құралда ақаулық бар дегенді білдірмейді.
• Құралды пайдалану оның сипаттамаларына ғана емес, сонымен қатар барлық керек-жарақтардың, опциялардың, батареяның және пайдаланылатын басқа жабдықтардың сипаттамаларына сәйкес келуі керек.

Қуатты қосу опциясы

(Операциялық пернелерді басып тұрып, қуатты қосады)

Перне	Функция	Әдепкі мән	Параметр сақталды ма?
	Автоматты қуатты үнемдеу функциясын (APS) өшіреді.	Қосулы	Жоқ
	Автоматты түрде жарықты өшіру (қосулы немесе өшірулі)	Қосулы	Иә
	Құрал қосылған кезде сүзгі функциясын қосады немесе өшіреді.	Өшірулі	Иә
	Дыбыстық сигнал (қосулы немесе өшірулі)	Қосулы	Иә
	Сериялық нөмірді көрсетеді.	–	–
	Үлгі нөмірін, бағдарламалық жасақтама нұсқасын және барлық көрсеткіштерді көрсетеді.	–	–

Өлшеулерді жасау

Құралдың дұрыс жұмыс істеуін қамтамасыз ету үшін, сақтау немесе тасымалдау кезінде зақымданудың болмауын қамтамасыз ету үшін құралды пайдалану алдында тексеру жүргізіңіз және құралдың жұмысын тексеріңіз. Қысқыштардың ұштарында зақымдану мен жарықтардың жоқтығын тексеріңіз. Егер құралда қандай да бір зақымдану болса, жөндеу үшін Hioki компаниясының уәкілетті дистрибьюторына немесе сатушысына хабарласыңыз.

• Электр тогының соғуын болдырмау үшін, құрал пайдаланылып жатқан кезде тосқауылдан тыс аймақтарға тиіспеңіз.
• Максималды өлшеу тогы жиілікке байланысты өзгереді және үздіксіз өлшеуге болатын ток шектеулі. Құралды осы шектеуден аз етіп пайдалану дейтинг деп аталады. Дейтинг қисығынан асатын токтарды өлшемеңіз. Құралдың зақымдануы немесе қызып кетуі ақаулыққа, өртке немесе күйікке әкелуі мүмкін.

Сымның айналасына бекітіп, өлшенген мәнді тексеріңіз.

Тоқ сызылуын өлшеу

• Жерге қосылған сымдарды өлшеу үшін құралды тек бір сымға ғана қысыңыз (суреттегі a қараңыз).
• Жалпы өлшеу үшін құралды бүкіл тізбектің бірге байланған сымдарына қысыңыз (суреттегі b қараңыз).
• Бір фазалы 2 сымды тізбекті өлшеу үшін тізбектің екі сымын бірге қысыңыз.
• 3 фазалы 4 сымды тізбекті өлшеу үшін тізбектің барлық 4 сымын бірге байлаңыз. Егер бұл мүмкін болмаса, жабдықтың жерге қосу сымында өлшеуді жүргізіңіз.
• Төмендегі жағдайларда өлшеу дәл болмауы мүмкін.
  1. Егер жақын маңдағы электр желісі арқылы үлкен ток ағып жатса.
  2. Егер сіз құралды инвертордың екінші жағындағы толқын пішіндерін немесе басқа арнайы толқын пішіндерін өлшеу үшін пайдалансаңыз.
• Қысқыштарды ашқанда немесе жапқанда үлкен дисплей саны бір сәтке пайда болуы мүмкін екенін ескеріңіз. Бұл қате емес. Дисплейдің нөлге оралуы үшін біраз уақыт кетуі мүмкін. Алайда, дисплей нөлге оралмай тұрып өлшеуді бастау өлшеуге әсер етпейді.

Айнымалы ток күшін өлшеу, жиілікті өлшеу

• Құралды тек бір сымға ғана қысыңыз.
• Өткізгішті сенсорға перпендикуляр қойыңыз.
• Тосын ток немесе айтарлықтай ауытқымалы ток жағдайында дұрыс өлшеу мүмкін болмауы мүмкін.
• Төмен температурада ешқандай кіріс сигналы жоқ болса да, көрсеткіш нөлге жақын болмауы мүмкін жағдайлар бар. Бірақ бұл өлшеуге әсер етпейді.
• Жиілікті өлшеу мен токты өлшеу арасында ауысу үшін RANGE (АРАЛЫҚ) пернесін 1 секунд немесе одан да көп басып тұрыңыз.

Пайдалы функционалдылық

Автоматты ұстап тұру функциясы

Өлшенген мән тұрақтанған кезде мән автоматты түрде сақталады.

Компаратор функциясы

Егер ағымдағы шекті мәннен асып кетсе, құрал үзілісті дыбыстық сигнал береді және дисплей қызыл түске боялады.

Шекті мәндерді өзгерту

Сүзгі функциясы
Төмен жиілікті сүзгі арқылы шудың әсерін азайтуға болады.
Өткізу жолағы −3 дБ 180 Гц ±30 Гц. 180 Гц-тен асатын ток жиіліктерін өлшеуді орындаған кезде сүзгі функциясын өшіріңіз. Сүзгі функциясы қосылған кезде көрсетілген мән нақты мәннен төмен болуы мүмкін.

Айнымалы тосын функциясы (Тосын токты өлшеу)
Тосын ток анықталған кезде өлшенген мән (RMS мәні) сақталады.

HOLD (ҰСТАП ТҰРУ) пернесін басу арқылы өлшеуді қайталаңыз.
MAX/MIN (МАКС/МИН) пернесі мен RANGE (АРАЛЫҚ) пернесін бір уақытта 1 секунд немесе одан да көп басып тұру арқылы қалыпты өлшеуге қайтарыңыз.
Тосын диапазоны ток күшін өлшеу кезіндегі диапазонға бекітіледі. Нақтырақ айтқанда, тосын диапазоны токты өлшеу үшін автоматты диапазонды пайдаланған кезде 600,0 А диапазонына және токты өлшеу үшін 60 мА диапазонын пайдаланған кезде 600,0 мА диапазонына бекітіледі.

Автоматты қуатты үнемдеу (APS) функциясы
Егер шамамен 10 минут бойы ешқандай кіріс және операция болмаса, құрал өшеді.

Сымсыз функция (GENNECT Cross)

Сымсыз функция қосылған кезде өлшеу деректерін қарап шығуға және мобильді құрылғыларда өлшеу есептерін жасауға болады. Бұл функционалдылық туралы қосымша ақпарат алу үшін GENNECT Cross (қосымша бағдарламалық құрал, тегін) ішіндегі Help (Анықтама) функциясын қараңыз.

1. Z3210 сымсыз адаптерін (опция) құралға қосыңыз.


   1. Қуат қосқышын өшіріңіз және қысқышты өлшенетін объектіден ажыратыңыз.
   2. Бұрандаларды бұрау арқылы батарея қақпағын алыңыз.
   3. Қорғаныс қақпағын алыңыз.
   4. Бағдарлауға мұқият болыңыз
   5. Батарея қақпағын ауыстырыңыз және бұрандамен орнына бекітіңіз.
2. GENNECT Cross бағдарламасын мобильді құрылғыңызға орнатыңыз.
3. Қуат қосқышын қосыңыз және сымсыз функцияның қосылғанын растаңыз.


4. GENNECT Cross бағдарламасын іске қосыңыз және оны құралмен жұптастырыңыз.
5. Өлшеу функциясын (мысалы, Жалпы өлшеу және Толқын пішіні графигі функциясы) таңдаңыз және өлшеуді бастаңыз.

• Байланыс қашықтығы шамамен 10 м (көру сызығы). Деректерді жіберуге және алуға болатын қашықтық жұптастырылған құралдар арасында қандай да бір кедергілердің (мысалы, қабырғалар, металл тосқауылдар және т.б.) болуына және құрал мен еденнің (немесе жердің) арасындағы қашықтыққа байланысты айтарлықтай өзгереді. Тұрақты өлшеуді қамтамасыз ету үшін жеткілікті сигнал күшін тексеріңіз.
• Бұл қосымша бағдарламалық құрал тегін берілгенімен, қосымша бағдарламалық құралды жүктеп алу немесе пайдалану интернетке қосылу ақысын талап етуі мүмкін. Мұндай шығындарға тек пайдаланушы жауапты.
• Бұл қосымша бағдарламалық құралдың барлық мобильді құрылғыларда жұмыс істеуіне кепілдік берілмейді.

Оқиға функциясы

GENNECT Cross бағдарламасын пайдалану арқылы қалағандай шекті мәнді орнатып, асып кетсе деректерді жазуға болады. Құрал жазылған оқиғалар санын көрсетеді. Қосымша ақпарат алу үшін GENNECT Cross ішіндегі Help (Анықтама) функциясын қараңыз.
