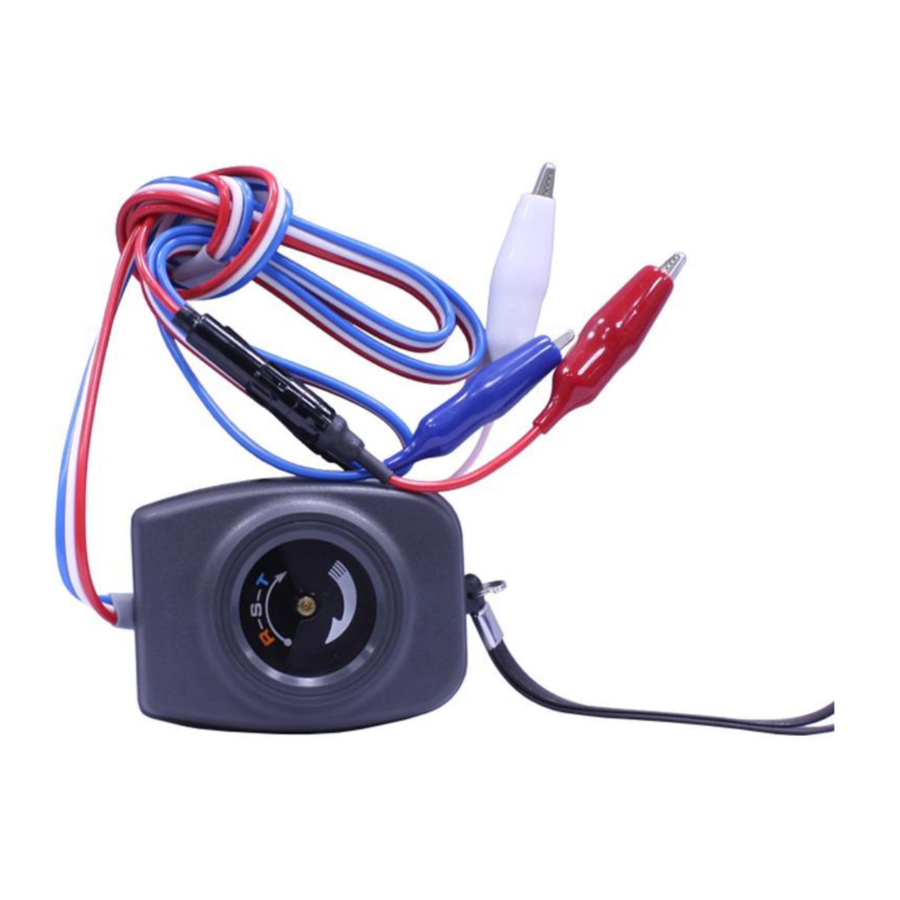

Hioki 3126-01 - Mwongozo wa Kigunduzi cha Awamu

Ukaguzi na Matengenezo

Ukaguzi wa Awali

Unapopokea bidhaa, ikague kwa uangalifu ili kuhakikisha kuwa hakuna uharibifu wowote uliotokea wakati wa usafirishaji. Ikiwa uharibifu unaonekana, au ikiwa itashindwa kufanya kazi kulingana na vipimo, wasiliana na muuzaji wako au mwakilishi wa Hioki.

Ukaguzi wa Awali

• Kabla ya kutumia bidhaa kwa mara ya kwanza, hakikisha kuwa inafanya kazi kawaida ili kuhakikisha kuwa hakuna uharibifu wowote uliotokea wakati wa kuhifadhi au usafirishaji. Ukipata uharibifu wowote, wasiliana na muuzaji wako au mwakilishi wa Hioki.
• Kabla ya kutumia bidhaa, hakikisha kuwa insulation kwenye nyaya na bomba la kinga la kishikilia fuse halijaharibika na kwamba hakuna kondakta wazi walio wazi isivyofaa. Kutumia bidhaa katika hali kama hizo kunaweza kusababisha mshtuko wa umeme, kwa hivyo wasiliana na muuzaji wako au mwakilishi wa Hioki kwa ukarabati.

Matengenezo na Huduma

• Ili kusafisha bidhaa, ifute kwa upole na kitambaa laini kilicholowanishwa na maji au sabuni laini. Kamwe usitumie vimumunyisho kama vile benzini, alkoholi, asetoni, etha, ketoni, vipunguza rangi au petroli, kwani vinaweza kuharibu na kubadilisha rangi ya kifaa.
• Ili kuthibitisha kuwa bidhaa inafanya kazi kawaida, unganisha kijaribu kwenye usambazaji wa umeme wa awamu tatu ambao una mpangilio sahihi wa awamu na uhakikishe kuwa piga ya kiashiria inazunguka katika mwelekeo wa mshale.
• Ikiwa bidhaa inaonekana kuwa haifanyi kazi vizuri, muuzaji wako au mwakilishi wa Hioki. Funga bidhaa kwa uangalifu ili isiharibike wakati wa usafirishaji, na ujumuishe maelezo ya kina ya maandishi ya tatizo. Hioki haiwezi kuwajibika kwa uharibifu unaotokea wakati wa usafirishaji.

Vipimo

Kiwango cha voltage	110 hadi 480 V
Viwango vya muda vinavyoruhusiwa	110 V: endelevu 220 V: dakika 30 480 V: dakika 4
Kiwango cha marudio	40 hadi 70 Hz
Nafasi ya kutumia	Nafasi ya mlalo ±15 °
Halijoto ya uendeshaji &unyevu	0 hadi 40°C (32 hadi 104°F), 70%RH au chini (isiyo-condensating)
Halijoto ya kuhifadhi &unyevu	-10 hadi 50°C (14 hadi 122°F), 70%RH au chini (isiyo-condensating)
Nguvu ya dielectric	2000 VAC kwa dakika 1 (kati ya saketi na bidhaa, kwa 50/60 Hz)
Upinzani wa insulation	100 M au zaidi/500 VDC (kati ya saketi na bidhaa)
Urefu wa kebo ya kuunganisha	1.2 m (472.44")
Vifaa	Sanduku la kubeba, Mwongozo wa maelekezo, Fuse ya kinga (7012540 (iliyotengenezwa na SIBA Inc.), Ukadiriaji FF0.5 A/700 V isiyo-arcing (6.35 dia. x 32 mm))
Vipimo na uzito	70W x 95H x 55D mm (2.76"W x 3.74"H x 2.17"D) 280 g (9.9 oz.)

Usalama

Fuata tahadhari hizi ili kuhakikisha uendeshaji salama na kupata faida kamili za kazi mbalimbali.

Alama ya Usalama

Katika mwongozo, alama ya inaonyesha habari muhimu sana ambayo mtumiaji anapaswa kusoma kabla ya kutumia bidhaa.

Alama zifuatazo katika mwongozo huu zinaonyesha umuhimu wa tahadhari na maonyo.

	Inaonyesha kuwa uendeshaji usio sahihi unatoa hatari kubwa ambayo inaweza kusababisha majeraha makubwa au kifo kwa mtumiaji.
	Inaonyesha kuwa uendeshaji usio sahihi unatoa hatari kubwa ambayo inaweza kusababisha majeraha makubwa au kifo kwa mtumiaji.
	Inaonyesha kuwa uendeshaji usio sahihi unatoa uwezekano wa kuumia kwa mtumiaji au uharibifu wa bidhaa
KUMBUKA	Vitu vya ushauri vinavyohusiana na utendaji au uendeshaji sahihi wa bidhaa.

Vidokezo vya Matumizi

Mwongozo huu una habari na maonyo muhimu kwa uendeshaji salama wa bidhaa na kwa kuiweka katika hali salama ya uendeshaji. Kabla ya kutumia bidhaa, hakikisha kusoma kwa uangalifu vidokezo vya usalama vifuatavyo.

Voltage ya juu zaidi ya kufanya kazi iliyokadiriwa ni 480 VrmsAC. Kujaribu kupima voltage inayozidi ukadiriaji wa juu kunaweza kuharibu bidhaa na kusababisha jeraha la kibinafsi au kifo.

• Ili kuepuka mshtuko wa umeme, usiruhusu bidhaa iloweke, na usitumie wakati mikono yako imelowa.
• Ili kuepuka mshtuko wa umeme wakati wa kupima mistari ya moja kwa moja, vaa vifaa vya kinga vinavyofaa, kama vile glavu za mpira zilizowekwa maboksi, buti na kofia ya usalama.
• Usitumie bidhaa mahali ambapo inaweza kuwa wazi kwa gesi babuzi au zinazowaka. Bidhaa inaweza kuharibiwa au kusababisha mlipuko.
• Ili kuepuka mshtuko wa umeme, zima umeme kabla ya kuambatisha klipu, na kisha washa umeme ili kupima.

• Usihifadhi au kutumia bidhaa mahali ambapo inaweza kuwa wazi kwa jua moja kwa moja, joto la juu au unyevu, au condensation. Katika hali kama hizo, bidhaa inaweza kuharibiwa na insulation inaweza kuzorota ili isifikie tena vipimo.
• Ili kuepuka uharibifu wa bidhaa, ilinde kutokana na vibration au mshtuko wakati wa usafirishaji na utunzaji, na uwe mwangalifu hasa ili kuepuka kuangusha.

KUMBUKA

• Matumizi endelevu kwa muda mrefu yanaweza kuwa hatari. Hakikisha kutumia kijaribu ndani ya nyakati za juu zaidi za matumizi zinazoruhusiwa zilizotolewa hapo juu.
• Ikiwa voltage ya nguvu haijulikani, hakikisha kuangalia kwanza na volt-mita kabla ya kuunganisha kijaribu.
• Kijaribu hiki kimeundwa kutumiwa katika nafasi ya mlalo (±15°). Kuitumia katika mitazamo mingine inaweza kuzuia piga kuzunguka, na kusababisha usomaji mbaya.

Vipengele

Kasha la ABS na vipengele vyote vinavyohamishika vinastahimili mtetemo na athari, vinatoa nguvu inayohitajika kwa matumizi ya shambani. Na ukubwa wake mdogo na uzito mwepesi hutoa ubebaji bora. Kwa kuongeza, risasi zina rangi ili kufanana na piga, na kuifanya iwe rahisi kutofautisha risasi za R, S na T kutoka kwa kila mmoja.

Utaratibu wa Upimaji

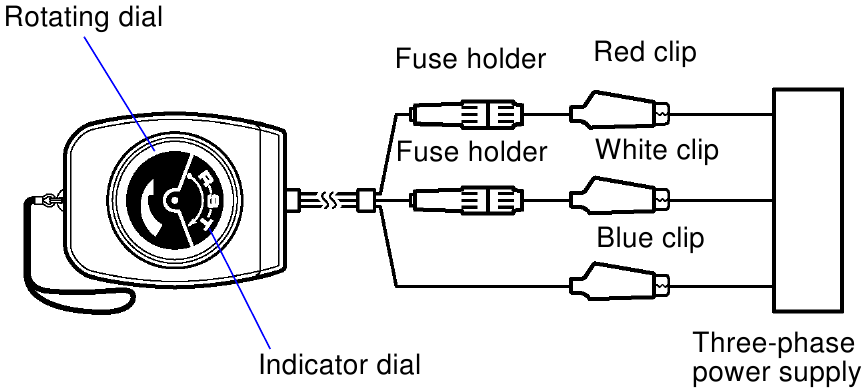

Unganisha kijaribu kwenye saketi ya awamu tatu. Ikiwa piga ya mviringo inazunguka katika mwelekeo wa mshale, mpangilio wa uunganisho wa awamu ni RST.

Fuse zimo kwenye vishikilia fuse.

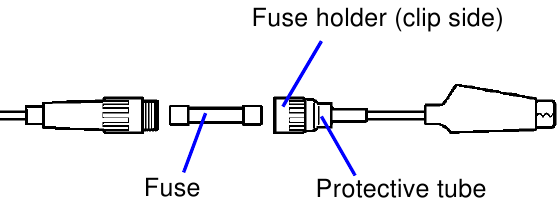

Ubadilishaji wa Fuse

• Ili kuepuka mshtuko wa umeme wakati wa kubadilisha fuse, kwanza tenganisha klipu kutoka kwa kitu cha kupimwa.
• Badilisha fuse tu na moja ya sifa maalum na ukadiriaji wa voltage na sasa. Kutumia fuse isiyo maalum au kufupisha kishikilia fuse kunaweza kusababisha hatari ya kutishia maisha. Aina ya fuse: 7012540 (iliyotengenezwa na SIBA Inc.), Ukadiriaji FF0.5 A/700 V (isiyo-arcing) 6.35 X 32 mm dia.

Risasi upande wa klipu wa vishikilia fuse hazizunguki kwa kujitegemea na vishikilia fuse. Ili kuepuka kuharibu risasi, usigeuze vishikilia fuse isipokuwa risasi ziko huru kugeuka nazo.

1. Fungua kishikilia fuse kwa kugeuza mwisho mmoja kinyume cha saa.
2. Badilisha fuse ndani ya kishikilia fuse.
3. Funga kishikilia fuse kwa kusukuma ncha pamoja, kisha ugeuze mwisho mmoja saa.


Udhamini

Hitilafu za udhamini zinazotokea chini ya hali ya matumizi ya kawaida kwa mujibu wa Mwongozo wa Maelekezo na Alama za Tahadhari za Bidhaa zitarekebishwa bila malipo. Udhamini huu ni halali kwa muda wa mwaka mmoja (1) kuanzia tarehe ya ununuzi. Tafadhali wasiliana na msambazaji ambaye ulinunua bidhaa kutoka kwake kwa habari zaidi juu ya masharti ya udhamini.

Makao Makuu
81 Koizumi, Ueda, Nagano 386-1192, Japan
TEL +81-268-28-0562
FAX +81-268-28-0568
Barua pepe: os-com@hioki.co.jp
URL http://www.hioki.com/
(Idara ya Mauzo na Uuzaji wa Kimataifa)

Kwa habari ya mawasiliano ya kikanda, tafadhali nenda kwenye tovuti yetu kwa http://www.hioki.com.

Tamko la Ufanisi kwa vyombo vinavyotii mahitaji ya alama ya CE linaweza kupakuliwa kutoka kwa tovuti ya HIOKI.
