Hioki 3126-01 - Ръководство за фазов детектор
Проверка и поддръжка
Първоначална проверка
Когато получите продукта, го проверете внимателно, за да се уверите, че не е възникнала повреда по време на транспортирането. Ако е очевидна повреда или ако не работи според спецификациите, свържете се с вашия дилър или представител на Hioki.
Предварителни проверки
- Преди да използвате продукта за първи път, проверете дали работи нормално, за да се уверите, че не е възникнала повреда по време на съхранение или транспортиране. Ако откриете някаква повреда, свържете се с вашия дилър или представител на Hioki.
![опасност от токов удар]()
Преди да използвате продукта, уверете се, че изолацията на кабелите и защитната тръба на държача на предпазителя не са повредени и че няма неправилно изложени голи проводници. Използването на продукта в такива условия може да причини токов удар, така че се свържете с вашия дилър или представител на Hioki за ремонт.
Преди да използвате продукта, уверете се, че изолацията на кабелите и защитната тръба на държача на предпазителя не са повредени и че няма неправилно изложени голи проводници. Използването на продукта в такива условия може да причини токов удар, така че се свържете с вашия дилър или представител на Hioki за ремонт.Поддръжка и обслужване
- За да почистите продукта, го избършете внимателно с мека кърпа, навлажнена с вода или мек почистващ препарат. Никога не използвайте разтворители като бензен, алкохол, ацетон, етер, кетони, разредители или бензин, тъй като те могат да деформират и обезцветят корпуса.
- За да проверите дали продуктът работи нормално, свържете тестера към трифазно захранване, което има събран фазов ред, и се уверете, че индикаторният диск се върти в посоката на стрелката.
- Ако продуктът изглежда, че не функционира правилно, вашият дилър или представител на Hioki. Опаковайте продукта внимателно, за да не се повреди по време на транспортиране, и включете подробно писмено описание на проблема. Hioki не носи отговорност за щети, възникнали по време на транспортиране.
Спецификации
| Волтажен обхват | 110 до 480 V |
| Допустими времеви граници | 110 V: непрекъснато 220 V: 30 минути 480 V: 4 минути |
| Честотен обхват | 40 до 70 Hz |
| Използване на позиция | Хоризонтална позиция ±15 ° |
| Работна температура и влажност | 0 до 40°C (32 до 104°F), 70%RH или по-малко (без кондензация) |
| Температура и влажност на съхранение | -10 до 50°C (14 до 122°F), 70%RH или по-малко (без кондензация) |
| Диелектрична якост | 2000 VAC за 1 минута (между веригата и продукта, при 50/60 Hz) |
| Съпротивление на изолацията | 100 M  или повече/500 VDC(между веригата и продукта) |
| Дължина на свързващия кабел | 1.2 m (472.44") |
| Аксесоари | Калъф за носене, Ръководство за употреба, Защитен предпазител (7012540 (произведен от SIBA Inc.), Рейтинг FF0.5 A/700 V незагасящ дъга (6.35 диа. x 32 mm)) |
| Размери и маса | 70W x 95H x 55D mm (2.76"W x 3.74"H x 2.17"D) 280 g (9.9 oz.) |
Безопасност
Следвайте тези предпазни мерки, за да осигурите безопасна работа и да получите пълните предимства на различните функции.
Символ за безопасност
 | В ръководството символът показва особено важна информация, която потребителят трябва да прочете, преди да използва продукта. |
Следните символи в това ръководство показват относителната важност на предупрежденията и предпазните мерки.
 | Показва, че неправилната работа представлява изключителна опасност, която може да доведе до сериозно нараняване или смърт на потребителя. |
 | Показва, че неправилната работа представлява значителна опасност, която може да доведе до сериозно нараняване или смърт на потребителя. |
 | Показва, че неправилната работа представлява възможност за нараняване на потребителя или повреда на продукта |
| ЗАБЕЛЕЖКА | Препоръчителни елементи, свързани с производителността или правилната работа на продукта. |
Бележки за употреба
Това ръководство съдържа информация и предупреждения, които са от съществено значение за безопасната работа на продукта и за поддържането му в безопасно работно състояние. Преди да използвате продукта, не забравяйте внимателно да прочетете следните бележки за безопасност.
Максималното номинално работно напрежение е 480 VrmsAC. Опитът за измерване на напрежение, надвишаващо максималната стойност, може да унищожи продукта и да доведе до нараняване или смърт.
- За да избегнете токов удар, не позволявайте продуктът да се намокри и не го използвайте, когато ръцете ви са мокри.
- За да избегнете токов удар при измерване на линии под напрежение, носете подходяща защитна екипировка, като например изолирани гумени ръкавици, ботуши и защитна каска.
- Не използвайте продукта там, където може да бъде изложен на корозивни или запалими газове. Продуктът може да се повреди или да причини експлозия.
- За да избегнете токов удар, изключете захранването, преди да прикрепите щипка, и след това включете захранването, за да измерите.
- Не съхранявайте и не използвайте продукта там, където може да бъде изложен на пряка слънчева светлина, висока температура или влажност или кондензация. При такива условия продуктът може да се повреди и изолацията може да се влоши, така че вече да не отговаря на спецификациите.
- За да избегнете повреда на продукта, го предпазвайте от вибрации или удари по време на транспортиране и работа и бъдете особено внимателни, за да избегнете изпускане.
ЗАБЕЛЕЖКА
- Непрекъснатата употреба за дълги периоди от време може да бъде опасна. Не забравяйте да използвате тестера в рамките на максимално допустимите времена за използване, посочени по-горе.
- Ако захранващото напрежение е неизвестно, не забравяйте първо да го проверите с волтметър, преди да свържете тестера.
- Този тестер е проектиран да се използва в хоризонтално положение (±15°). Използването му в други позиции може да попречи на въртенето на диска и да причини грешни показания.
Характеристики

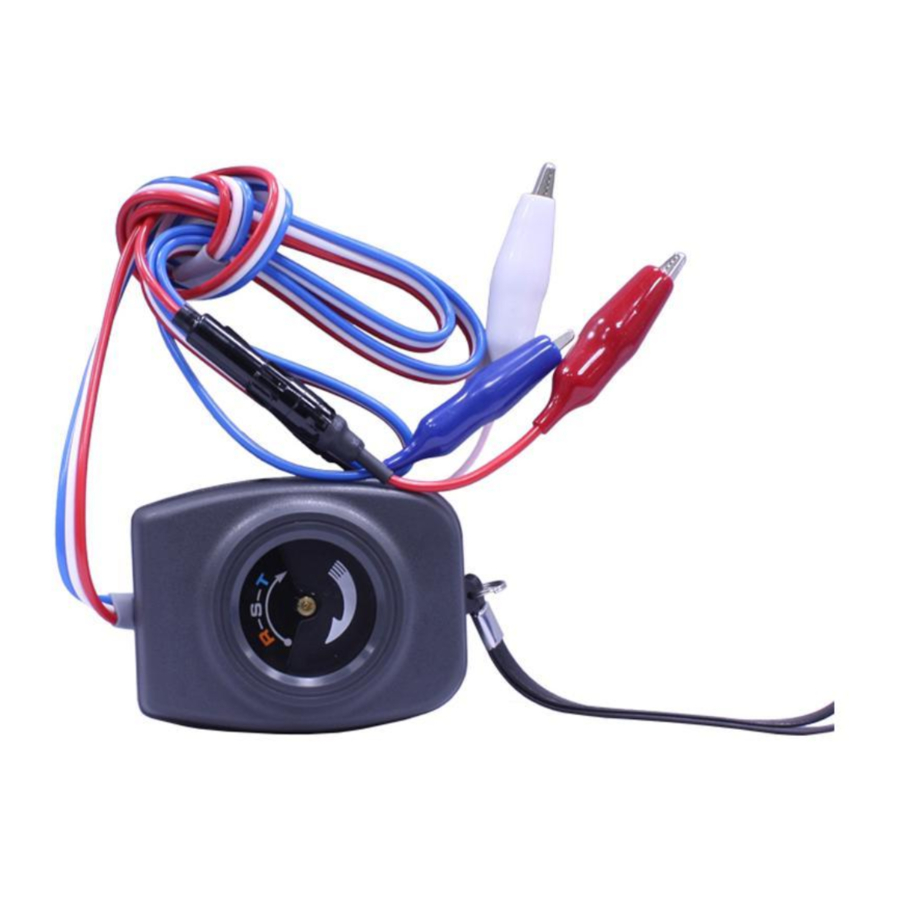

Корпусът от ABS и всички подвижни компоненти са устойчиви на вибрации и удар, осигурявайки здравината, необходима за полево приложение. А неговият компактен размер и леко тегло осигуряват превъзходна преносимост. В допълнение, проводниците са цветно кодирани, за да съответстват на диска, което улеснява различаването на проводниците R, S и T един от друг.
Процедура за измерване
Свържете тестера към трифазна верига. Ако кръговият диск се върти в посоката на стрелката, редът на фазовото свързване е RST.
Предпазителите се намират в държачите на предпазителите.
Смяна на предпазител
- За да избегнете токов удар при смяна на предпазителя, първо изключете щипката от обекта, който ще се измерва.
- Сменяйте предпазителя само с такъв със специфични характеристики и номинални стойности на напрежение и ток. Използването на неспецифициран предпазител или късо съединение на държача на предпазителя може да причини животозастрашаваща опасност. Тип предпазител: 7012540 (произведен от SIBA Inc.), Рейтинг FF0.5 A/700 V (незагасящ дъга) 6.35 X 32 mm диа.
Проводниците от страната на щипката на държачите на предпазителите не се въртят независимо от държачите на предпазителите. За да избегнете повреда на проводниците, не завъртайте държачите на предпазителите, освен ако проводниците не са свободни да се въртят с тях.
- Отворете държача на предпазителя, като завъртите единия край обратно на часовниковата стрелка.
- Сменете предпазителя вътре в държача на предпазителя.
- Затворете държача на предпазителя, като съберете краищата обратно, след което завъртете единия край по посока на часовниковата стрелка.
![Смяна на предпазител]( "Hioki - 3126-01 - Смяна на предпазител")
Гаранция
Гаранционните неизправности, възникнали при условия на нормална употреба в съответствие с Ръководството за употреба и Предпазните маркировки на продукта, ще бъдат отстранени безплатно. Тази гаранция е валидна за период от една (1) година от датата на закупуване. Моля, свържете се с дистрибутора, от който сте закупили продукта, за повече информация относно гаранционните условия.
Централен офис
81 Koizumi, Ueda, Nagano 386-1192, Japan
TEL +81-268-28-0562
FAX +81-268-28-0568
E-mail: os-com@hioki.co.jp
URL http://www.hioki.com/
(Международен отдел продажби и маркетинг)
За регионална информация за контакт, моля, посетете нашия уебсайт на адрес http://www.hioki.com.
Декларацията за съответствие за инструменти, които отговарят на изискванията за маркировка CE, може да бъде изтеглена от уебсайта на HIOKI.
Препратки
Изтегли ръководство
Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.
Изтегли Hioki 3126-01 - Ръководство за фазов детектор
