Hioki L2002 - Qisqich turi zondining qo'llanmasi

Kirish

Mahsulotdan maksimal unumdorlikni olish uchun avval ushbu qo'llanmani o'qing va kelajakda foydalanish uchun uni qo'l ostida saqlang.

Tekshirish/Xizmat ko'rsatish

Mahsulotni olganingizda, tashish paytida hech qanday shikast yetmaganligiga ishonch hosil qilish uchun uni diqqat bilan tekshiring. Agar shikastlanish aniq bo'lsa yoki u texnik xususiyatlarga muvofiq ishlamasa, vakolatli Hioki distribyutori yoki sotuvchisiga murojaat qiling.

Dastlabki tekshiruvlar

Mahsulotni ishlatishdan oldin, zondlardagi izolyatsiyaning shikastlanmaganligiga va o'tkazgichlarning ochiq emasligiga ishonch hosil qiling. Mahsulotni bunday sharoitlarda ishlatish elektr toki urishiga olib kelishi mumkin, shuning uchun ta'mirlash uchun vakolatli Hioki distribyutori yoki sotuvchisiga murojaat qiling.

Xizmat ko'rsatish va ta'mirlash

Hech qachon benzol, spirt, aseton, efir, ketonlar, suyultirgichlar yoki benzinni o'z ichiga olgan tozalash vositalaridan foydalanmang. Ular korpusning shaklini buzishi va rangini o'zgartirishi mumkin.

• Mahsulotni tozalash uchun uni suv yoki yumshoq detarjen bilan namlangan yumshoq mato bilan ehtiyotkorlik bilan artib oling.
• Agar mahsulot noto'g'ri ishlayotganga o'xshasa, vakolatli Hioki distribyutori yoki sotuvchisiga murojaat qiling. Mahsulotni tashish paytida shikastlanmasligi uchun o'rab qo'ying va mavjud shikastlanishlar tavsifini qo'shing. Hioki tashish paytida yuzaga keladigan zarar uchun javobgar bo'la olmaydi.

Chiqindilarni utilizatsiya qilish
Mahsulotni mahalliy qoidalarga muvofiq ishlatish va utilizatsiya qilish.

Foydalanish bo'yicha ehtiyot choralari

Mahsulotni noto'g'ri joylarga o'rnatish zondning noto'g'ri ishlashiga yoki baxtsiz hodisalarga olib kelishi mumkin. Iltimos, quyidagi joylarga o'rnatmang. Ishlash harorati va namlik haqida batafsil ma'lumot olish uchun texnik xususiyatlarga qarang.

Zondlarning uchlari o'tkir. Shikastlanmaslik uchun ehtiyot bo'ling.
Zondning shikastlanishini oldini olish uchun zondlarni bosmang yoki ularni boshqa narsalar orasida qismang. Zondlarni tagidan bukmang yoki tortmang.

Xavfsizlik haqida ma'lumot

Mahsulotni ishlatishdan oldin, quyidagi xavfsizlik qoidalarini diqqat bilan o'qib chiqing.

• Mijozlarga asbobni o'zgartirish, qismlarga ajratish yoki ta'mirlashga ruxsat berilmaydi. Ushbu ehtiyot choralariga rioya qilmaslik yong'in, elektr toki urishi yoki jarohatga olib kelishi mumkin.
• Issiqlik yig'ilishidan kelib chiqadigan mahsulotning shikastlanishini oldini olish uchun kirish maksimal kirish kuchlanishi yoki tokidan oshmasligiga ishonch hosil qiling. Haddan tashqari kuchlanish va tok mahsulotning noto'g'ri ishlashiga olib kelishi mumkin.

• Foydalanish paytida noto'g'ri ishlatish jarohatga yoki o'limga, shuningdek, mahsulotning shikastlanishiga olib kelishi mumkin. Ishlatishdan oldin qo'llanmadagi ko'rsatmalar va ehtiyot choralarini tushunganingizga ishonch hosil qiling.
• Agar elektr o'lchash mahsuloti bilan tanish bo'lmagan shaxslar mahsulotdan foydalanishsa, bunday asboblar bilan tanish bo'lgan boshqa shaxs operatsiyalarni nazorat qilishi kerak.

Xavfsizlik belgilari

	Ehtiyot choralari va xavflarni ko'rsatadi. Belgisi mahsulotda chop etilganda, Ko'rsatma qo'llanmasidagi tegishli mavzuga qarang.
	DC (To'g'ridan-to'g'ri tok) ni ko'rsatadi.

Belgilash
Ushbu qo'llanmada xavfning jiddiyligi va xavf darajalari quyidagicha tasniflanadi.

	Operatorning o'limiga yoki jiddiy jarohatlanishiga olib kelishi mumkin bo'lgan potentsial xavfli vaziyatni ko'rsatadi.
	Operatorning engil yoki o'rtacha jarohatlanishiga yoki mahsulotning shikastlanishiga yoki noto'g'ri ishlashiga olib kelishi mumkin bo'lgan potentsial xavfli vaziyatni ko'rsatadi.
	Operatorlar to'liq tanish bo'lishi kerak bo'lgan mahsulotning ishlashi yoki texnik xizmat ko'rsatish vazifalari bilan bog'liq ma'lumotlarni ko'rsatadi.
	Taqiqlangan harakatni ko'rsatadi.
	Bajarilishi kerak bo'lgan harakatlarni ko'rsatadi.

Umumiy ko'rinish

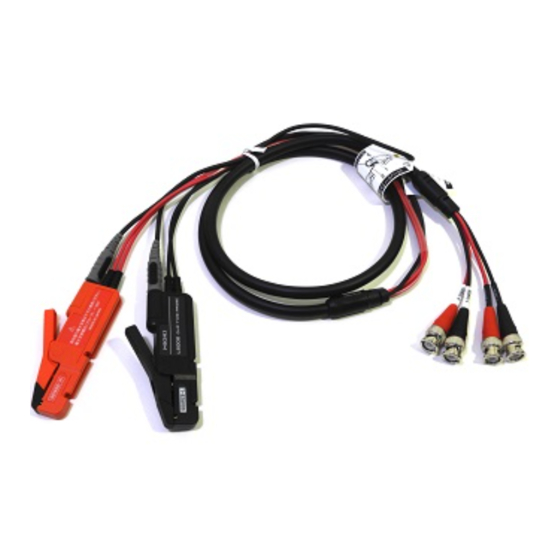

L2002 qisqich turi zondlari laminat turidagi batareyalarni o'lchash uchun mos bo'lgan to'rt terminalli zondlardir. Bir xil qisish chuqurligi har doim joylashish to'xtatuvchisidan foydalanish orqali saqlanishi mumkin.

Texnik xususiyatlar

O'lchash mumkin bo'lgan chastota diapazoni	DC dan 1050 Hz gacha
Maksimal nominal kuchlanish	30 V cho'qqisi
Maksimal nominal tok	2,5 A cho'qqisi
Tuzilishi	To'rt terminalli juft ulanish tuzilishi
Uzunligi	Taxminan. 1500 mm (59,06')
Og'irligi	Taxminan. 220 g (7,8 oz.)
Ishlatilgan kabel	50 Koaksiyal kabel
Terminal tuzilishi	Oltin bilan qoplangan jarayon Uchining shakli: sferik sirt Ishlatilgan uch pinni almashtirish mumkin.
Pinlar orasidagi masofa	6,3 mm (0,25')
Ishlash harorati va namligi	Harorat; 0°C dan 40°C gacha (32°F dan 104°F gacha), Namlik; 80% RH yoki undan kam (kondensatsiya yo'q)
Saqlash harorati va namligi	Harorat; -10°C dan 50°C gacha (14°F dan 122°F gacha), Namlik; 80% RH yoki undan kam (kondensatsiya yo'q)
Ishlash muhiti	Ichki makon, ifloslanish darajasi 2, balandligi 2000 m gacha (6562 fut.)
Mahsulot kafolat muddati	1 yil
Aksessuarlar	Qaytish kabeli (400 mm) Qaytish kabeli (550 mm) Qaytish kabeli (800 mm) Ko'rsatma qo'llanmasi

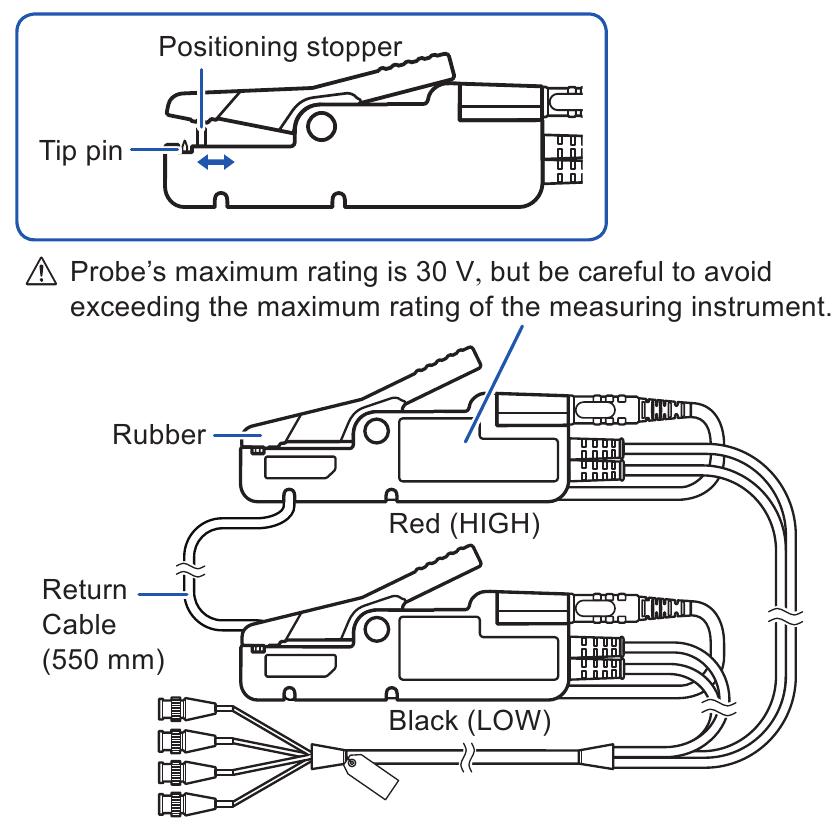

Qismlarning nomlari

Zondning maksimal reytingi 30 V, ammo o'lchash asbobining maksimal reytingidan oshib ketmaslik uchun ehtiyot bo'ling.

Qaytish kabeli (550 mm) asbobga ulangan holda jo'natiladi.

Asbobga ulanish

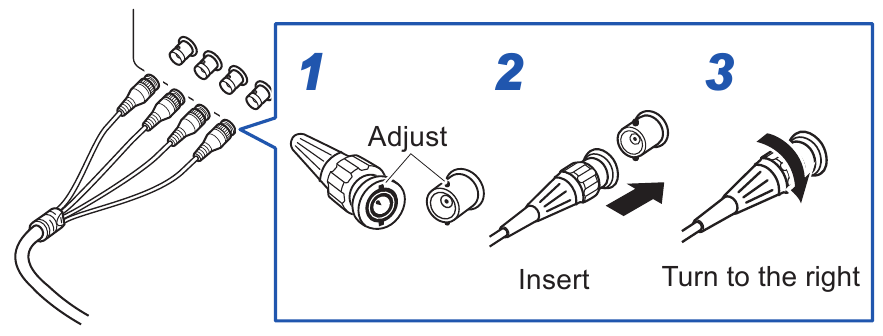

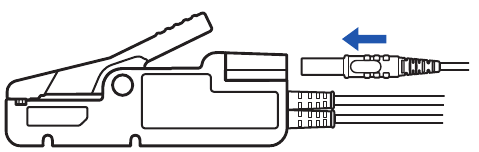

1. Qaytish kabelining vilkasini probning orqa tomoniga (qizil va qora) mahkam joylashtiring.

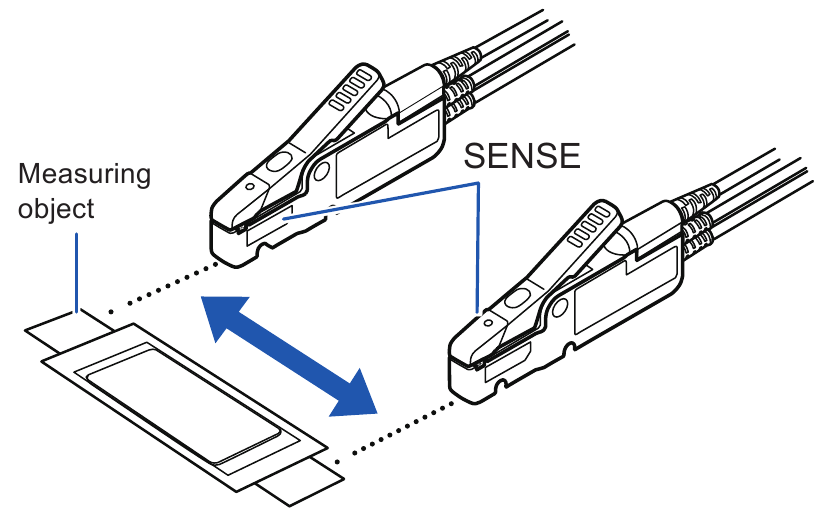

2. Probelarni shunday joylashtiringki, probelarning SENSE (sezish) qismi orasidagi masofa o'lchanadigan ob'ektning SENSE (sezish) qismi bilan bir xil bo'lsin (qizil va qora rangli probelarning ikkalasi ham ichkariga qaragan bo'lsin).

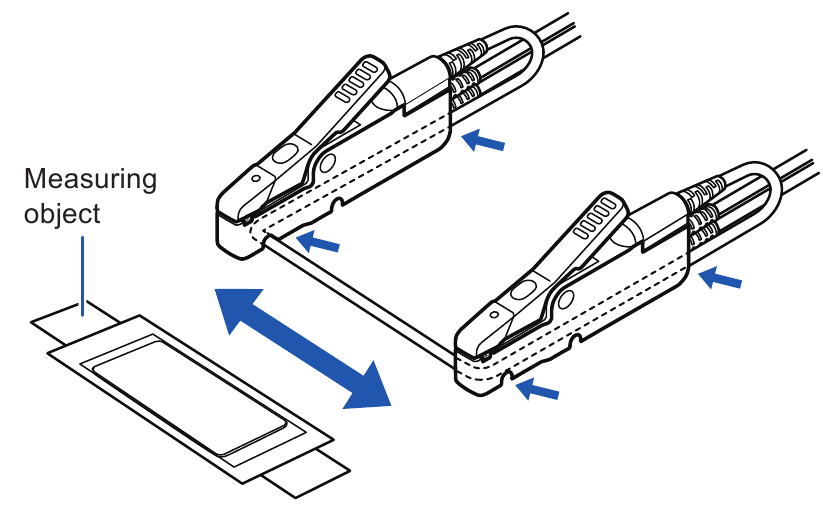

3. Probelarning holatini shunday sozlangki, probelar orasidagi qaytish kabeli osilib qolmasin, va qaytish kabelini probelarning trubkalariga surib mahkamlang.

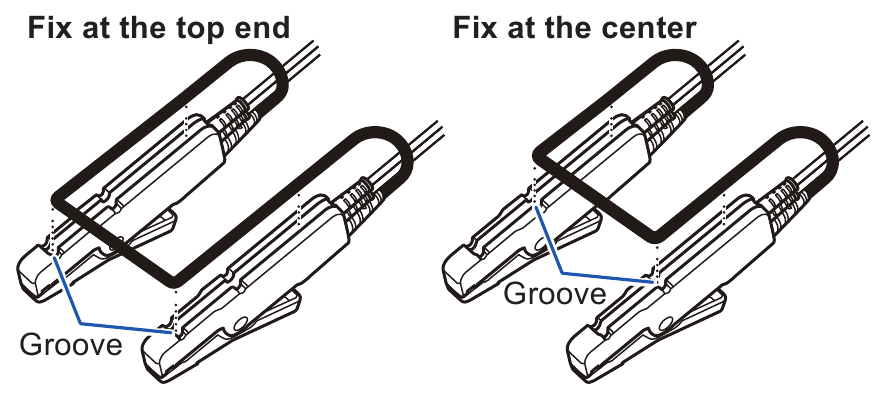

Agar o'lchash qiyin bo'lsa, markazda mahkamlash mumkin. Biroq, shovqinni bekor qilish samaradorligi kamayadi. (Qaytish kabeli rasmda qora rangda ko'rsatilgan.)

Pastdan ko'rinishi

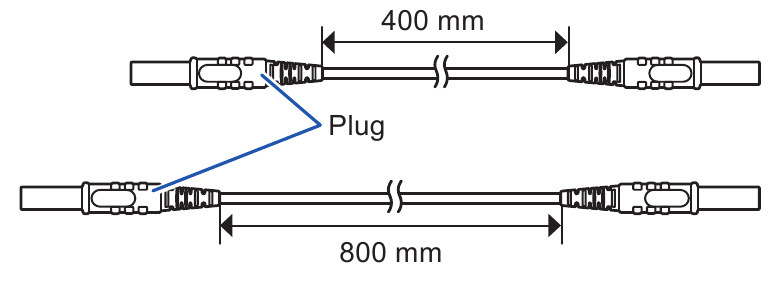

O'lchash ob'ektining terminallari orasidagi masofa uchun mos keladigan uzunlikdagi kabeldan foydalaning (uch xil turdagi qo'shimcha kabellar mavjud).

Joylashuvchi to'xtatgichni sozlash usuli

Agar o'lchash ob'ektining qarshiligi past bo'lsa, probelarning kontakt holati o'lchangan qiymatlarga ta'sir qiladi. Qisqich har doim bir xil chuqurlikda amalga oshirilishi uchun joylashuvchi to'xtatgich taqdim etiladi. To'xtatgich holatini har bir o'lchash ob'ekti uchun sozlang.
<Tayyorlanadigan asboblar> Bitta Phillips tornavidasi

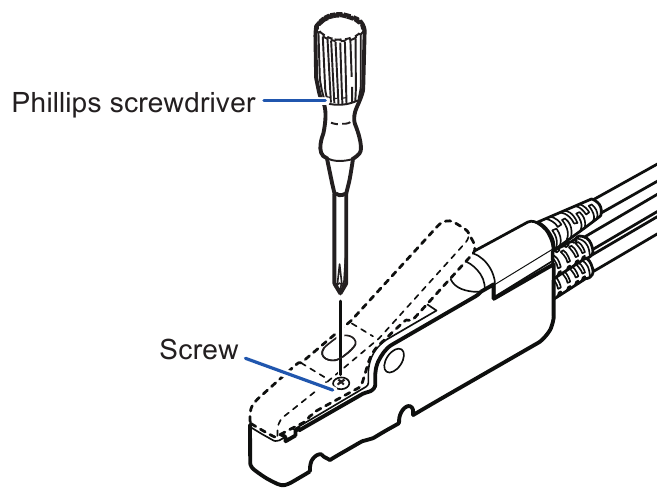

1. To'xtatgichni ushlab turgan vintni Phillips tornavidasi bilan bo'shating (Vint o'lchami: M2 × 6 mm)

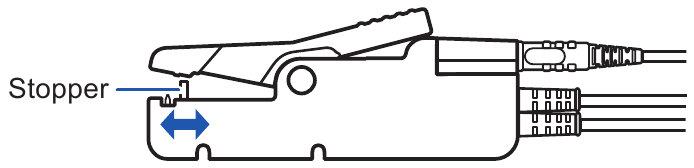

2. To'xtatgichni orqaga va oldinga siljitish orqali to'xtatgich holatini sozlang va vintni torting.
   To'xtatgich holatini besh darajadan tanlash mumkin.


Nolga sozlash

Nolga sozlashni amalga oshirish uchun ulanish asbobi bilan ta'minlangan nolga sozlash panelini qisqichlang.

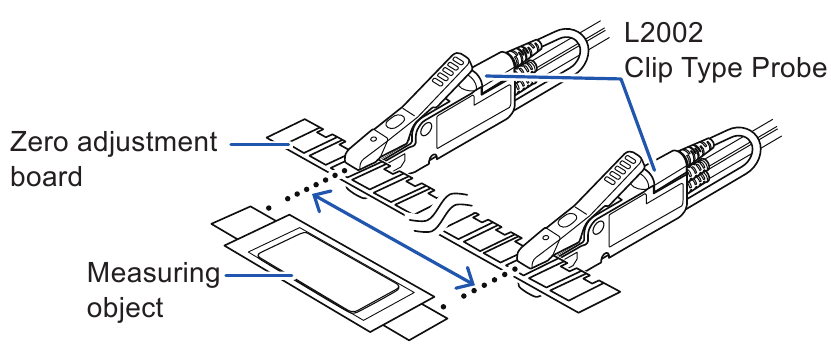

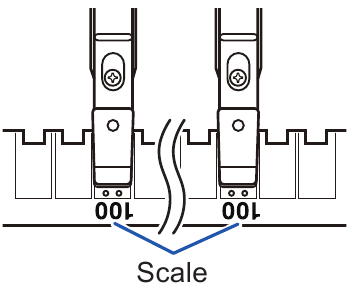

O'lchash ob'ekti bilan bir xil kenglikdagi shkala bilan qisqichlang va ulangan asbob bilan nolga sozlashni amalga oshiring.

Ishlatilgan uchlik pinini almashtirish

Uchlik pini sinib qolganda yoki eskirganda, ishlatilgan uchlik pinini yangisiga almashtiring. Uchlik pinini sotib olish uchun vakolatli Hioki distribyutoringiz yoki sotuvchingizga murojaat qiling.
<Tayyorlanadigan asboblar> Uchlik pini, penseler va boshqalar.

1. Ulanish asbobining quvvatini o'chiring va probelarning qaytish kabellarini olib tashlang.

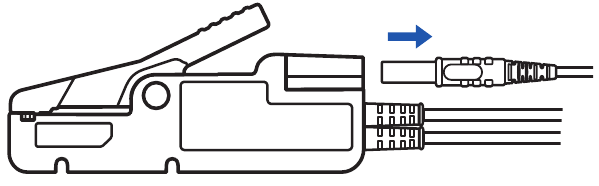

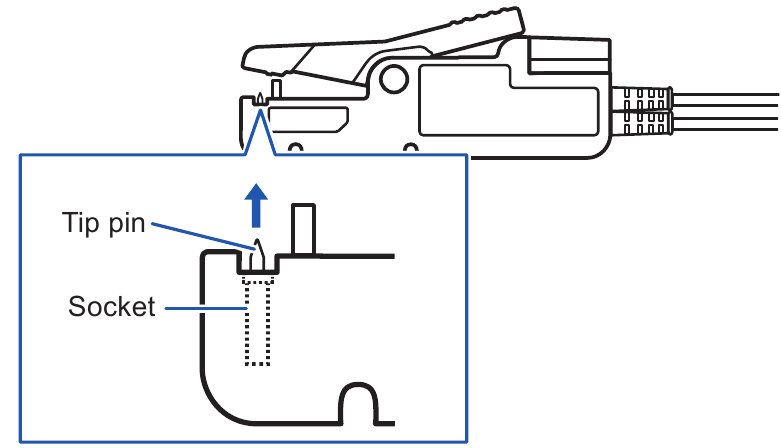

2. Almashtiriladigan uchlik pinini penseler bilan ushlang va uni yuqoriga torting.


3. Yangi uchlik pinini rozetkaga joylashtiring va uni to'liq ichkariga suring.
4. O'lchangan qiymat to'g'ri ekanligini tekshirish uchun ma'lum o'lchash ob'ektini o'lchang.

Rezina qismini almashtirish

Rezina qismi sinib qolganda yoki eskirganda, ishlatilgan rezina qismini yangisiga almashtiring. Rezina qismini sotib olish uchun vakolatli Hioki distribyutoringiz yoki sotuvchingizga murojaat qiling.
<Tayyorlanadigan asboblar> Bir juft pinset va boshqalar.

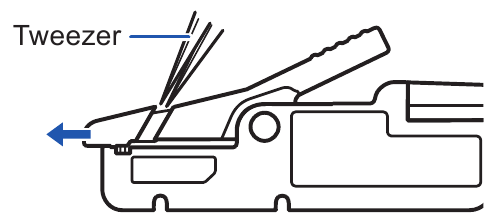

Rezina va prob o'rtasida bir juft pinsetni joylashtiring. Olib tashlash uchun rezina qismini chetga suring. (Quyidagi rasmga qarang.)

To'rt terminalli juftlik usuli

L2002 o'lchash usuli sifatida to'rt terminalli juftlik usulidan foydalanadi.

To'rt terminalli juftlik usuli

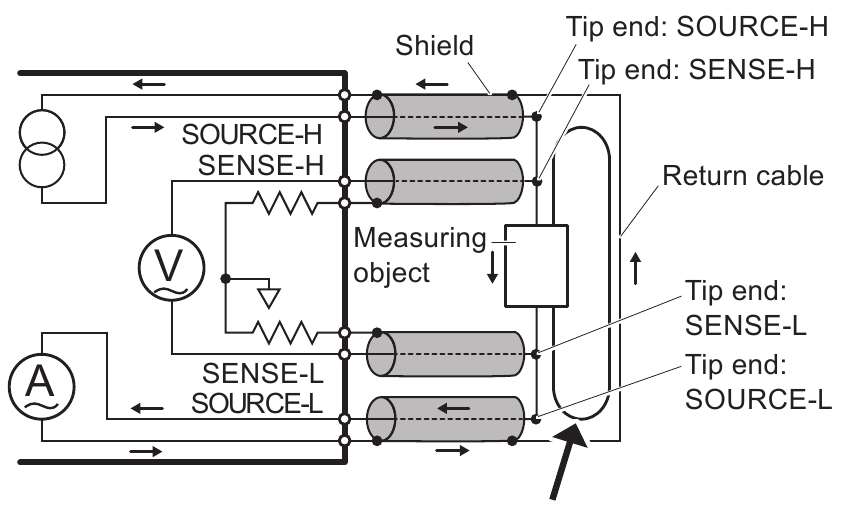

To'rt terminalli juftlik usulida tok manba kabellarining ekranlarida o'lchov toki bilan bir xil kattalikda teskari oqim (tok qaytishi) oqadi va keyin o'lchov tokining magnit maydonini bekor qiladi. Bu usul SENSE terminallarida hosil bo'lgan induksiyalangan elektromotor kuchini bostiradi va o'lchanayotgan ob'ektda haqiqatda hosil bo'lgan kuchlanishni aniqlaydi.

Ixtiyoriy zonddan foydalanganda to'rt terminalli juftlik usuli
L2002 ishlatilganda, to'rt terminalli juftlik usuli quyida tavsiflanganidek tuziladi. O'lchov ob'ektining yaqinligi to'liq to'rt terminalli juftlik bo'lmaydi va induktiv magnit maydon ta'sirida bo'ladi. Qaytish kabelining shakli o'zgartirilmasligi va ishlatilganda metallardan uzoqroq tutulishi kerak. (Metalllar bo'lganda, girdobli tok tufayli induktiv magnit maydon paydo bo'ladi va o'lchov xatolariga olib keladi.)

O'lchov qiymati o'zgarib turganda

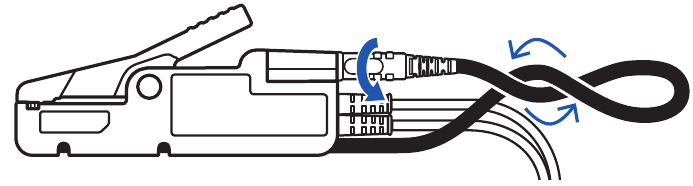

Qaytish kabelining shaklini saqlang, aks holda magnit maydonning ta'siri o'zgaradi va o'lchov qiymati o'zgarishi mumkin.
Qaytish kabelini mahkamlab, qat'iy shaklda saqlang.
(Qaytish kabeli rasmda qora rangda ko'rsatilgan.)
