Siemens RDG100, RDG110, RDG160, RDG140 - Οδηγίες λειτουργίας θερμοστάτη

Επισκόπηση

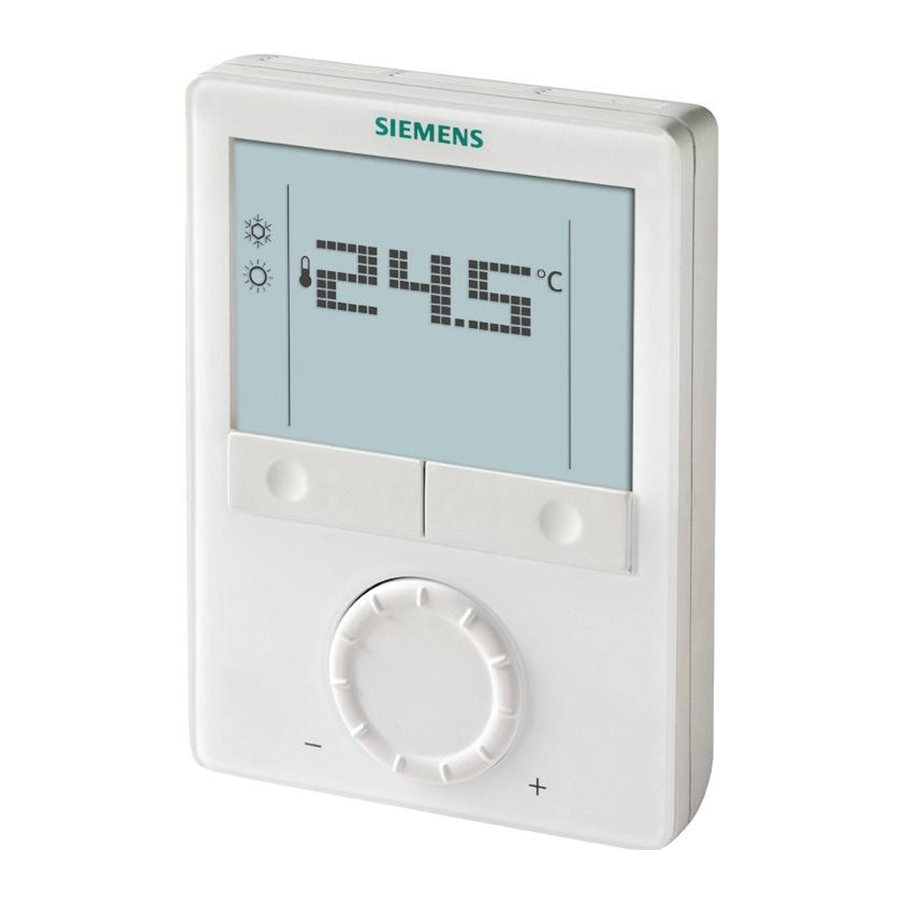

RDG – ο ηλεκτρονικός θερμοστάτης χώρου που σας επιτρέπει να ρυθμίσετε την ιδανική θερμοκρασία δωματίου που θέλετε. Ο θερμοστάτης ικανοποιεί τις ατομικές σας ανάγκες σε όλες τις λειτουργίες: Άνεση, Οικονομία και Προστασία. Ο ανεμιστήρας λειτουργεί είτε σε Αυτόματη λειτουργία είτε στην επιλεγμένη ταχύτητα όταν χρησιμοποιείτε τη Χειροκίνητη λειτουργία. Μπορείτε είτε να βασιστείτε στις εργοστασιακές ρυθμίσεις είτε να κάνετε προσαρμογές που ταιριάζουν στις ατομικές σας ανάγκες.

1. Κύρια οθόνη

Θερμοκρασία δωματίου

Θερμοκρασία δωματίου σε βαθμούς Κελσίου

Θερμοκρασία δωματίου σε βαθμούς Φαρενάιτ

Ενεργοποιημένο κλείδωμα κουμπιών

Ένδειξη ειδοποίησης

Συμπύκνωση στο δωμάτιο

Ενεργή προσωρινή λειτουργία χρονοδιακόπτη

Πρόσθετες πληροφορίες χρήστη

Κουμπί λειτουργίας

Κουμπί λειτουργίας ανεμιστήρα

Περιστροφικός επιλογέας

2. Λειτουργία

Λειτουργία θέρμανσης

Ενεργοποιημένο ηλεκτρικό καλοριφέρ

Λειτουργία ψύξης

Άνεση

Οικονομία

Λειτουργία προστασίας:
Προστασία από τον παγετό

Ένδειξη για την επιλογή λειτουργίας

3. Λειτουργία ανεμιστήρα

Αυτόματη

Χειροκίνητη:

Αλλαγή της θερμοκρασίας δωματίου

• Η καθορισμένη θερμοκρασία δωματίου μπορεί να ρυθμιστεί με τον περιστροφικό επιλογέα όταν είναι ενεργή η λειτουργία Άνεση
• Γυρίστε τον περιστροφικό επιλογέα δεξιόστροφα (+) για να αυξήσετε ή αριστερόστροφα (-) για να μειώσετε την τρέχουσα καθορισμένη θερμοκρασία δωματίου για τη λειτουργία Άνεση

Το εύρος ρύθμισης είναι από 5...40°C, εκτός εάν περιορίζεται από τις παραμέτρους P09 και P10 (για ρυθμίσεις παραμέτρων, δείτε την πίσω πλευρά).

Ρύθμιση της ταχύτητας του ανεμιστήρα

• Πατήστε το κουμπί λειτουργίας ανεμιστήρα μέχρι να επιτευχθεί η επιθυμητή λειτουργία ανεμιστήρα
• Στην Αυτόματη λειτουργία , η ταχύτητα του ανεμιστήρα επιλέγεται αυτόματα από τον θερμοστάτη ανάλογα με την καθορισμένη τιμή και την πραγματική θερμοκρασία δωματίου. Όταν η θερμοκρασία δωματίου φτάσει στην καθορισμένη τιμή, ο ανεμιστήρας σταματά (εργοστασιακή ρύθμιση) ή λειτουργεί σε χαμηλή ταχύτητα (P15).
• Στη Χειροκίνητη λειτουργία, ο ανεμιστήρας λειτουργεί ανεξάρτητα και λειτουργεί πάντα με την ίδια ταχύτητα: Χαμηλή / μεσαία / υψηλή

Σημείωση: Εάν το επιθυμείτε, μπορείτε να αλλάξετε την επιλογή επιλογέα λειτουργίας ανεμιστήρα μέσω του P03: Μόνο χειροκίνητα ή χειροκίνητα συμπεριλαμβανομένης της λειτουργίας Προστασίας. Χρησιμοποιήστε το P15 για να ρυθμίσετε την ταχύτητα του ανεμιστήρα στη νεκρή ζώνη.

Επιλογή λειτουργίας Άνεσης

• Πατήστε το κουμπί λειτουργίας μέχρι να εμφανιστεί το σύμβολο , υποδεικνύοντας ότι έχει επιλεγεί η λειτουργία Άνεσης
• Στη λειτουργία Άνεσης, ο θερμοστάτης διατηρεί την καθορισμένη τιμή η οποία μπορεί να ρυθμιστεί ξανά με τον περιστροφικό επιλογέα

Επιλογή λειτουργίας Προστασίας

• Πατήστε το κουμπί λειτουργίας μέχρι να εμφανιστεί το σύμβολο , υποδεικνύοντας ότι έχει επιλεγεί η λειτουργία Προστασίας
• Στη λειτουργία Προστασίας, η μονάδα σταματά να λειτουργεί. Εάν η θερμοκρασία δωματίου πέσει κάτω από τους 8°C, η θέρμανση ενεργοποιείται ωστόσο για να προστατεύσει το δωμάτιο από τον παγετό

Οι καθορισμένες τιμές για τη λειτουργία Προστασίας μπορούν να αλλάξουν από τον εγκαταστάτη HVAC σας εάν το επιθυμείτε:
Αλλαγές που έγιναν από τον εγκαταστάτη:
Προστασία από τον παγετό: ____________ ˚C
Προστασία από τη θερμότητα: ______________˚C

Επιλογή λειτουργίας Οικονομίας

• Στη λειτουργία Οικονομίας, η θερμοκρασία δωματίου διατηρείται σε χαμηλότερη ή υψηλότερη καθορισμένη τιμή, εξοικονομώντας έτσι ενέργεια και χρήματα.
• Όταν επιλέγετε Οικονομία, βεβαιωθείτε ότι η παράμετρος P02 έχει οριστεί σε 2
• Πατήστε το κουμπί λειτουργίας μέχρι να εμφανιστεί το σύμβολο .
• Μπορείτε να αλλάξετε την προεπιλεγμένη καθορισμένη τιμή ρυθμίζοντας τις παραμέτρους P11 και P12 (για ρυθμίσεις παραμέτρων, δείτε την πίσω πλευρά)

Η καθορισμένη τιμή για την Οικονομία μπορεί να οριστεί σε OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ). Αυτό σημαίνει ότι ο θερμοστάτης είναι απενεργοποιημένος! Κίνδυνος παγετού, δηλαδή δεν παρέχεται προστατευτική λειτουργία θέρμανσης ή ψύξης!

Συμβουλές εξοικονόμησης ενέργειας χωρίς να θυσιάσετε την άνεση:

• Αερίστε τα δωμάτια για σύντομες χρονικές περιόδους μόνο, αλλά σωστά, με τα παράθυρα ορθάνοιχτα
• Μην αφήνετε ποτέ τη θερμοκρασία δωματίου να υπερβαίνει τους 21°C μέσω θέρμανσης και να πέσει κάτω από τους 25,5°C μέσω ψύξης

Κλείδωμα κουμπιών

• Για να κλειδώσετε ή να ξεκλειδώσετε τα κουμπιά χειροκίνητα, πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας ανεμιστήρα για 3 δευτερόλεπτα. Τα κουμπιά κλειδώνονται ή ξεκλειδώνονται με αυτόν τον τρόπο εάν το P14 έχει οριστεί σε 2
• Εάν το P14 έχει οριστεί σε 1, ο θερμοστάτης κλειδώνει αυτόματα τα κουμπιά 10 δευτερόλεπτα μετά την τελευταία ρύθμιση

Προσωρινός χρονοδιακόπτης για εκτεταμένη παρουσία ή απουσία

Οι λειτουργίες Άνεσης και Οικονομίας μπορούν να επεκταθούν προσωρινά κατά 0,5 έως 9,5 ώρες χρησιμοποιώντας τον προσωρινό χρονοδιακόπτη.

• Εάν η Οικονομία δεν μπορεί να επιλεγεί μέσω του κουμπιού λειτουργίας (P02≠2), η λειτουργία Προστασίας θα χρησιμοποιηθεί αντ' αυτού για εκτεταμένη απουσία!
• Η λειτουργία προσωρινού χρονοδιακόπτη διακόπτεται κάθε φορά που γίνεται μια νέα ρύθμιση

Σημείωση: Η εκτεταμένη λειτουργία Άνεσης είναι επίσης δυνατή όταν είναι ενεργή μια εξωτερική επαφή, όπως ένας διακόπτης keycard ή ένα κεντρικό ρολόι. Για να ενεργοποιήσετε αυτήν τη λειτουργία, η ώρα για την εκτεταμένη περίοδο πρέπει να οριστεί μέσω της παραμέτρου P68.

Αλλαγή από τη λειτουργία θέρμανσης στη λειτουργία ψύξης

• Ανάλογα με τον τύπο της μονάδας, η αλλαγή από τη θέρμανση στην ψύξη (ή το αντίστροφο) γίνεται είτε αυτόματα από έναν αισθητήρα αλλαγής είτε από έναν απομακρυσμένο διακόπτη αλλαγής, είτε χειροκίνητα πατώντας το κουμπί λειτουργίας (δείτε την παράμετρο P01)
• Για να επιλέξετε ψύξη ή θέρμανση χειροκίνητα (P01=2), πατήστε το κουμπί λειτουργίας μέχρι να εμφανιστεί η επιθυμητή λειτουργία
• Με αυτόματη αλλαγή ή συνεχή θέρμανση / ψύξη, τα σύμβολα υποδεικνύουν ότι το σύστημα λειτουργεί επί του παρόντος σε λειτουργία θέρμανσης ή ψύξης
• Με χειροκίνητη αλλαγή, εμφανίζεται το σύμβολο , υποδεικνύοντας ότι το σύστημα λειτουργεί επί του παρόντος σε λειτουργία θέρμανσης ή ψύξης

Παράμετροι ελέγχου

Εάν θέλετε να αλλάξετε τις παραμέτρους ελέγχου, προχωρήστε ως εξής:

1. Πατήστε και τα δύο κουμπιά ταυτόχρονα για τουλάχιστον 3 δευτερόλεπτα.
2. Αφήστε τα και, μέσα σε 2 δευτερόλεπτα, πατήστε ξανά το δεξί κουμπί για 3 δευτερόλεπτα. Η οθόνη δείχνει P01.
3. Επιλέξτε την απαιτούμενη παράμετρο γυρίζοντας τον περιστροφικό επιλογέα.
4. Πατήστε το κουμπί (OK). Η τρέχουσα τιμή της επιλεγμένης παραμέτρου αρχίζει να αναβοσβήνει και μπορεί να αλλάξει γυρίζοντας τον περιστροφικό επιλογέα.
5. Πατήστε το κουμπί (OK) για να επιβεβαιώσετε την προσαρμοσμένη τιμή ή (Esc) για να ακυρώσετε την αλλαγή.

Εάν επιθυμείτε να προσαρμόσετε πρόσθετες παραμέτρους, επαναλάβετε τα βήματα 3 έως 5 ή πατήστε (Esc) για να βγείτε από τη λειτουργία ρύθμισης παραμέτρων.

Λίστα παραμέτρων

Οι παράμετροι ελέγχου που εμφανίζονται εξαρτώνται από τις ρυθμίσεις του διακόπτη DIP που έγιναν
