Siemens RDG100, RDG110, RDG160, RDG140 - Termostato naudojimo instrukcijos

Apžvalga

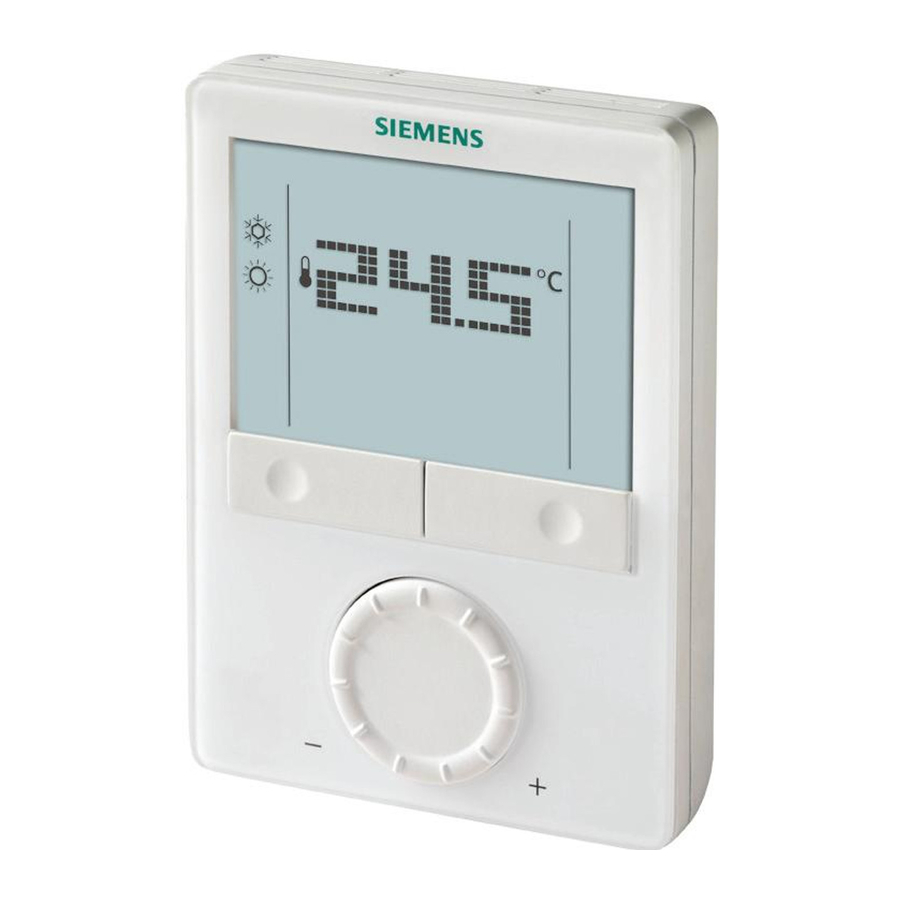

RDG – elektroninis kambario termostatas, leidžiantis nustatyti idealią norimą kambario temperatūrą. Termostatas patenkina individualius poreikius visais veikimo režimais: Komforto, Ekonominiu ir Apsaugos. Ventiliatorius veikia automatiniu režimu arba pasirinktu greičiu, kai naudojamas rankinis režimas. Galite pasikliauti gamykliniais nustatymais arba atlikti koregavimus, atitinkančius jūsų individualius poreikius.

1. Pagrindinis ekranas

Kambario temperatūra

Kambario temperatūra laipsniais Celsijaus

Kambario temperatūra laipsniais Farenheito

Mygtuko užraktas įjungtas

Įspėjimo indikatorius

Kondensacija kambaryje

Laikino laikmačio funkcija aktyvi

Papildoma vartotojo informacija

Veikimo režimo mygtukas

Ventiliatoriaus režimo mygtukas

Sukimosi rankenėlė

2. Veikimo režimas

Šildymo režimas

Elektrinis šildytuvas įjungtas

Šaldymo režimas

Komfortas

Ekonomija

Apsaugos režimas:
Apsauga nuo šalčio

Režimo pasirinkimo indikatorius

3. Ventiliatoriaus režimas

Automatinis

Rankinis:

Kambario temperatūros keitimas

• Kambario temperatūros nustatymo vertę galima reguliuoti sukimo rankenėle, kai įjungtas Komforto režimas
• Pasukite sukimo rankenėlę pagal laikrodžio rodyklę (+), kad padidintumėte, arba prieš laikrodžio rodyklę (-), kad sumažintumėte esamą kambario temperatūros nustatymo vertę Komforto režimui

Nustatymo diapazonas yra nuo 5...40°C, nebent jį riboja parametrai P09 ir P10 (apie parametrų nustatymus žr. kitoje pusėje).

Ventiliatoriaus greičio reguliavimas

• Spauskite ventiliatoriaus režimo mygtuką, kol pasieksite norimą ventiliatoriaus režimą
• Automatiniu režimu , ventiliatoriaus greitį automatiškai parenka termostatas, atsižvelgdamas į nustatymo vertę ir esamą kambario temperatūrą. Kai kambario temperatūra pasiekia nustatymo vertę, ventiliatorius sustoja (gamyklinis nustatymas) arba veikia mažu greičiu (P15).
• Rankiniu režimu ventiliatorius veikia nepriklausomai ir visada veikia tuo pačiu greičiu: Mažu / vidutiniu / dideliu

Pastaba: Jei pageidaujate, galite pakeisti ventiliatoriaus režimo parinktį per P03: Tik rankiniu būdu arba rankiniu būdu, įskaitant Apsaugos režimą. Naudokite P15, kad nustatytumėte ventiliatoriaus greitį neaktyvioje zonoje.

Komforto režimo pasirinkimas

• Spauskite veikimo režimo mygtuką, kol pasirodys simbolis , nurodantis, kad pasirinktas Komforto režimas
• Komforto režimu termostatas palaiko nustatymo vertę, kurią galima reguliuoti sukimo rankenėle

Apsaugos režimo pasirinkimas

• Spauskite veikimo režimo mygtuką, kol pasirodys simbolis , nurodantis, kad pasirinktas Apsaugos režimas
• Apsaugos režimu įrenginys nustoja veikti. Jei kambario temperatūra nukrinta žemiau 8°C, įjungiamas šildymas, kad apsaugotų kambarį nuo šalčio

Apsaugos režimo nustatymo vertes, jei pageidaujate, gali pakeisti jūsų ŠVOK montuotojas:
Montuotojo atlikti pakeitimai:
Apsauga nuo šalčio: ____________ ˚C
Apsauga nuo karščio: ______________˚C

Ekonominio režimo pasirinkimas

• Ekonominiu režimu kambario temperatūra palaikoma žemesnėje arba aukštesnėje nustatymo vertėje, taip taupant energiją ir pinigus.
• Pasirenkant Ekonominį režimą, įsitikinkite, kad parametras P02 nustatytas į 2
• Spauskite veikimo režimo mygtuką, kol pasirodys simbolis .
• Galite pakeisti iš anksto pasirinktą nustatymo vertę reguliuodami parametrus P11 ir P12 (apie parametrų nustatymus žr. kitoje pusėje)

Ekonominio režimo nustatymo vertė gali būti nustatyta į OFF (IŠJUNGTAS). Tai reiškia, kad termostatas išjungtas! Šalčio rizika, t. y. nėra apsauginio šildymo ar vėsinimo funkcijos!

Energiją taupančios rekomendacijos neprarandant komforto:

• Vėdinkite kambarius tik trumpais laikotarpiais, bet tinkamai, plačiai atverdami langus
• Niekada neleiskite, kad kambario temperatūra viršytų 21°C šildant ir nukristų žemiau 25,5°C vėsinant

Mygtukų užraktas

• Norėdami rankiniu būdu užrakinti arba atrakinti mygtukus, 3 sekundes palaikykite nuspaudę ventiliatoriaus režimo mygtuką. Mygtukai užrakinami arba atrakinami tokiu būdu, jei P14 nustatytas į 2
• Jei P14 nustatytas į 1, termostatas automatiškai užrakina mygtukus praėjus 10 sekundžių po paskutinio reguliavimo

Laikinas laikmatis ilgesniam buvimui arba nebuvimui

Komforto ir Ekonominį režimus galima laikinai pratęsti nuo 0,5 iki 9,5 valandų naudojant laikiną laikmatį.

1. Norėdami nustatyti laikiną laikmatį, palaikykite nuspaudę veikimo režimo mygtuką daugiausia 3 sekundes. Laikydami mygtuką, pasukite sukimo rankenėlę pagal laikrodžio rodyklę arba prieš laikrodžio rodyklę, kaip reikia.
   1. Pasukite sukimo rankenėlę pagal laikrodžio rodyklę, kad pratęstumėte Komforto režimą.
      Ekranas: 0....+9:30
   2. Pasukite sukimo rankenėlę prieš laikrodžio rodyklę, kad pratęstumėte Ekonominį režimą.
      Ekranas: 0....-9:30
2. Atleiskite veikimo režimo mygtuką ir režimas laikinai pakeičiamas, tai rodo .

Praėjus laikinam laikmačiui, termostatas atnaujins veikimą veikimo režimu, kuris buvo aktyvus anksčiau:

• Jei Ekonominio režimo negalima pasirinkti per veikimo režimo mygtuką (P02≠2), vietoj jo ilgesniam nebuvimui bus naudojamas Apsaugos režimas!
• Laikino laikmačio funkcija nutraukiama, kai atliekamas naujas nustatymas

Pastaba: Pratęstas Komforto režimas taip pat galimas, kai aktyvus išorinis kontaktas, pvz., kortelės jungiklis arba centrinis laikrodis. Norėdami įjungti šią funkciją, pratęsto laikotarpio laikas turi būti nustatytas per parametrą P68.

Perėjimas nuo šildymo prie vėsinimo režimo

• Priklausomai nuo įrenginio tipo, perėjimas nuo šildymo prie vėsinimo (arba atvirkščiai) atliekamas automatiškai perėjimo jutikliu arba nuotoliniu perėjimo jungikliu arba rankiniu būdu paspaudžiant veikimo režimo mygtuką (žr. parametrą P01)
• Norėdami rankiniu būdu pasirinkti vėsinimą arba šildymą (P01=2), spauskite veikimo režimo mygtuką, kol pasirodys norimas režimas
• Su automatiniu perėjimu arba nuolatiniu šildymu / vėsinimu, simboliai rodo, kad sistema šiuo metu veikia šildymo arba vėsinimo režimu
• Su rankiniu perėjimu, pasirodo simbolis , rodantis, kad sistema šiuo metu veikia šildymo arba vėsinimo režimu

Valdymo parametrai

Jei norite pakeisti valdymo parametrus, atlikite šiuos veiksmus:

1. Vienu metu spauskite abu mygtukus mažiausiai 3 sekundes.
2. Atleiskite juos ir per 2 sekundes vėl 3 sekundes paspauskite dešinįjį mygtuką. Ekrane rodomas P01.
3. Pasirinkite reikiamą parametrą sukdami sukimo rankenėlę.
4. Spauskite mygtuką (OK). Pradeda mirksėti esama pasirinkto parametro vertė, kurią galima pakeisti sukant sukimo rankenėlę.
5. Spauskite mygtuką (OK), kad patvirtintumėte pakoreguotą vertę, arba (Esc), kad atšauktumėte pakeitimą.

Jei norite pakoreguoti papildomus parametrus, pakartokite 3–5 veiksmus arba paspauskite (Esc), kad išeitumėte iš parametrų nustatymo režimo.

Parametrų sąrašas

Rodomi valdymo parametrai priklauso nuo DIP jungiklio nustatymų
