Siemens RDG100, RDG110, RDG160, RDG140 - Termostat Kullanım Talimatları

Genel Bakış

RDG – istediğiniz ideal oda sıcaklığını ayarlamanızı sağlayan elektronik oda termostatı. Termostat, tüm çalışma modlarında (Konfor, Ekonomi ve Koruma) bireysel ihtiyaçlarınızı karşılar. Fan, Otomatik modda veya Manuel mod kullanılırken seçilen hızda çalışır. Fabrika ayarlarına güvenebilir veya bireysel ihtiyaçlarınıza uygun ayarlamalar yapabilirsiniz.

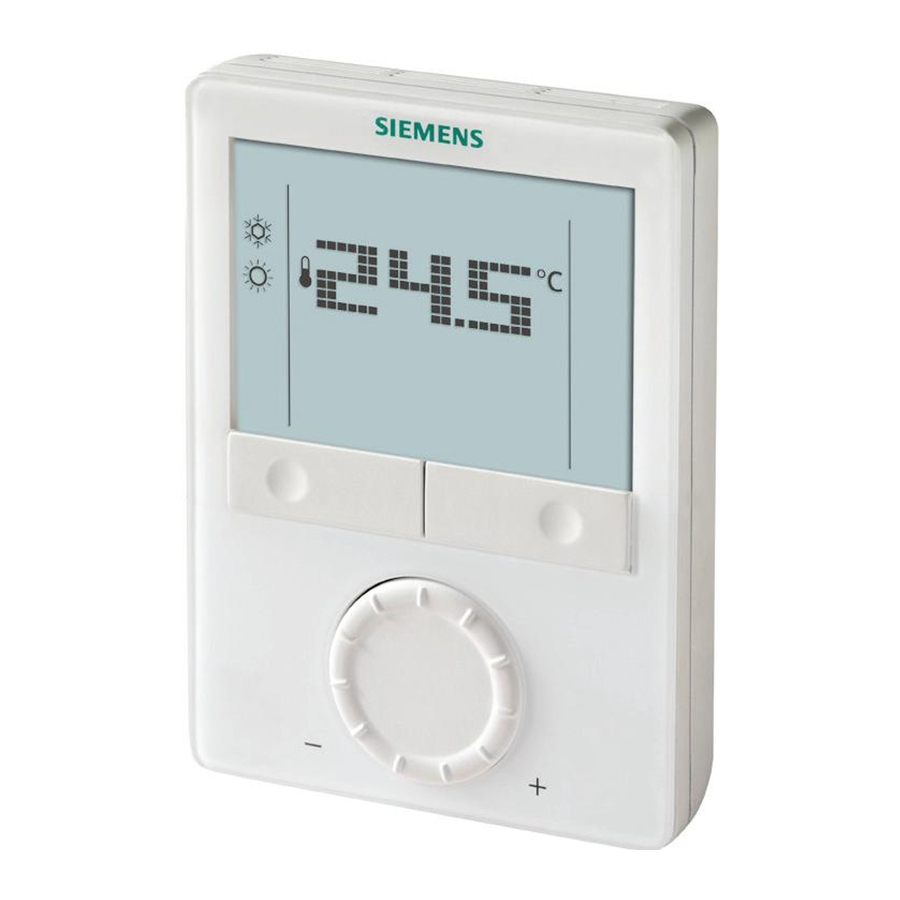

1. Ana ekran

Oda sıcaklığı

Santigrat derece cinsinden oda sıcaklığı

Fahrenheit derece cinsinden oda sıcaklığı

Düğme kilidi aktif

Uyarı göstergesi

Odada yoğuşma

Geçici zamanlayıcı fonksiyonu aktif

Ek kullanıcı bilgileri

Çalışma modu düğmesi

Fan modu düğmesi

Döner düğme

2. Çalışma modu

Isıtma modu

Elektrikli ısıtıcı açık

Soğutma modu

Konfor

Ekonomi

Koruma modu:
Donmaya karşı koruma

Mod seçimi için gösterge

3. Fan modu

Otomatik

Manuel:

Oda sıcaklığını değiştirme

• Oda sıcaklığı ayar noktası, Konfor modu aktifken döner düğme ile ayarlanabilir
• Konfor modu için mevcut oda sıcaklığı ayar noktasını artırmak için döner düğmeyi saat yönünde (+), azaltmak için saat yönünün tersine (-) çevirin

Ayar aralığı 5...40°C'dir, parametreler P09 ve P10 ile sınırlandırılmadığı sürece (parametre ayarları için arka yüze bakın).

Fan hızını ayarlama

• İstenen fan moduna ulaşılana kadar fan modu düğmesine basın
• Otomatik modda , fan hızı, ayar noktasına ve gerçek oda sıcaklığına bağlı olarak termostat tarafından otomatik olarak seçilir. Oda sıcaklığı ayar noktasına ulaştığında, fan durur (fabrika ayarı) veya düşük hızda (P15) çalışır.
• Manuel modda, fan bağımsız olarak çalışır ve her zaman aynı hızda çalışır: Düşük / orta / yüksek

Not: İstenirse, fan modu seçici seçeneğini P03 aracılığıyla değiştirebilirsiniz: Yalnızca manuel veya Koruma modu dahil manuel. Ölü bölgede fan hızını ayarlamak için P15'i kullanın.

Konfor modunu seçme

• Sembol görünene kadar çalışma modu düğmesine basın, bu Konfor modunun seçildiğini gösterir
• Konfor modunda, termostat döner düğme ile yeniden ayarlanabilen ayar noktasını korur

Koruma modunu seçme

• Sembol görünene kadar çalışma modu düğmesine basın, bu Koruma modunun seçildiğini gösterir
• Koruma modunda, tesis çalışmayı durdurur. Oda sıcaklığı 8°C'nin altına düşerse, odayı donmaya karşı korumak için ısıtma açılır

Koruma modu için ayar noktaları, istenirse HVAC kurulumcunuz tarafından değiştirilebilir:
Kurulumcu tarafından yapılan değişiklikler:
Donmaya karşı koruma: ____________ ˚C
Isıya karşı koruma: ______________˚C

Ekonomi modunu seçme

• Ekonomi modunda, oda sıcaklığı daha düşük veya daha yüksek bir ayar noktasında tutulur, böylece enerji ve para tasarrufu sağlanır.
• Ekonomi'yi seçerken, P02 parametresinin 2 olarak ayarlandığından emin olun
• Sembol görünene kadar çalışma modu düğmesine basın.
• Önceden seçilmiş ayar noktasını P11 ve P12 parametrelerini ayarlayarak değiştirebilirsiniz (parametre ayarları için arka yüze bakın)

Ekonomi için ayar noktası KAPALI (OFF) olarak ayarlanabilir. Bu, termostatın devre dışı bırakıldığı anlamına gelir! Donma riski, yani koruyucu ısıtma veya soğutma işlevi sağlanmaz!

Konfordan ödün vermeden enerji tasarrufu ipuçları:

• Odaları yalnızca kısa sürelerle havalandırın, ancak pencereler tamamen açıkken uygun şekilde havalandırın
• Oda sıcaklığının ısıtma yoluyla 21°C'yi aşmasına ve soğutma yoluyla 25.5°C'nin altına düşmesine asla izin vermeyin

Düğme kilidi

• Düğmeleri manuel olarak kilitlemek veya kilidini açmak için fan modu düğmesini 3 saniye basılı tutun. P14 2 olarak ayarlanmışsa, düğmeler bu şekilde kilitlenir veya kilidi açılır
• P14 1 olarak ayarlanmışsa, termostat son ayarlamadan 10 saniye sonra düğmeleri otomatik olarak kilitler

Uzatılmış varlık veya yokluk için geçici zamanlayıcı

Konfor ve Ekonomi modları, geçici zamanlayıcı kullanılarak 0,5 ila 9,5 saat arasında geçici olarak uzatılabilir.

• Ekonomi, çalışma modu düğmesi (P02≠2) aracılığıyla seçilemiyorsa, bunun yerine uzatılmış yokluk için Koruma modu kullanılacaktır!
• Yeni bir ayar yapıldığında geçici zamanlayıcı işlevi iptal edilir

Not: Anahtar kartı anahtarı veya merkezi saat gibi harici bir kontak aktif olduğunda da uzatılmış Konfor modu mümkündür. Bu işlevi etkinleştirmek için, uzatılmış süre için zaman P68 parametresi aracılığıyla ayarlanmalıdır.

Isıtma modundan soğutma moduna geçme

• Tesis türüne bağlı olarak, ısıtmadan soğutmaya (veya tersi) geçiş, bir geçiş sensörü veya uzaktan geçiş anahtarı tarafından otomatik olarak veya çalışma modu düğmesine basılarak manuel olarak yapılır (bkz. P01 parametresi)
• Soğutma veya ısıtmayı manuel olarak seçmek için (P01=2), istenen mod görünene kadar çalışma modu düğmesine basın
• Otomatik geçiş veya sürekli ısıtma / soğutma ile, semboller sistemin şu anda ısıtma veya soğutma modunda çalıştığını gösterir
• Manuel geçiş ile, sembol sistemin şu anda ısıtma veya soğutma modunda çalıştığını gösterir

Kontrol parametreleri

Kontrol parametrelerini değiştirmek istiyorsanız, aşağıdaki gibi ilerleyin:

1. Her iki düğmeye aynı anda en az 3 saniye basın.
2. Bırakın ve 2 saniye içinde sağ düğmeye tekrar 3 saniye basın. Ekranda P01 görünür.
3. Döner düğmeyi çevirerek gerekli parametreyi seçin.
4. (Tamam) düğmesine basın. Seçilen parametrenin geçerli değeri yanıp sönmeye başlar ve döner düğme çevrilerek değiştirilebilir.
5. Ayarlanan değeri onaylamak için (Tamam) düğmesine veya değişikliği iptal etmek için (Esc) düğmesine basın.

Ek parametreler ayarlamak isterseniz, 3 ila 5 arasındaki adımları tekrarlayın veya parametre ayar modundan çıkmak için (Esc) düğmesine basın.

Parametre listesi

Görüntülenen kontrol parametreleri, yapılan DIP anahtarı ayarlarına bağlıdır
