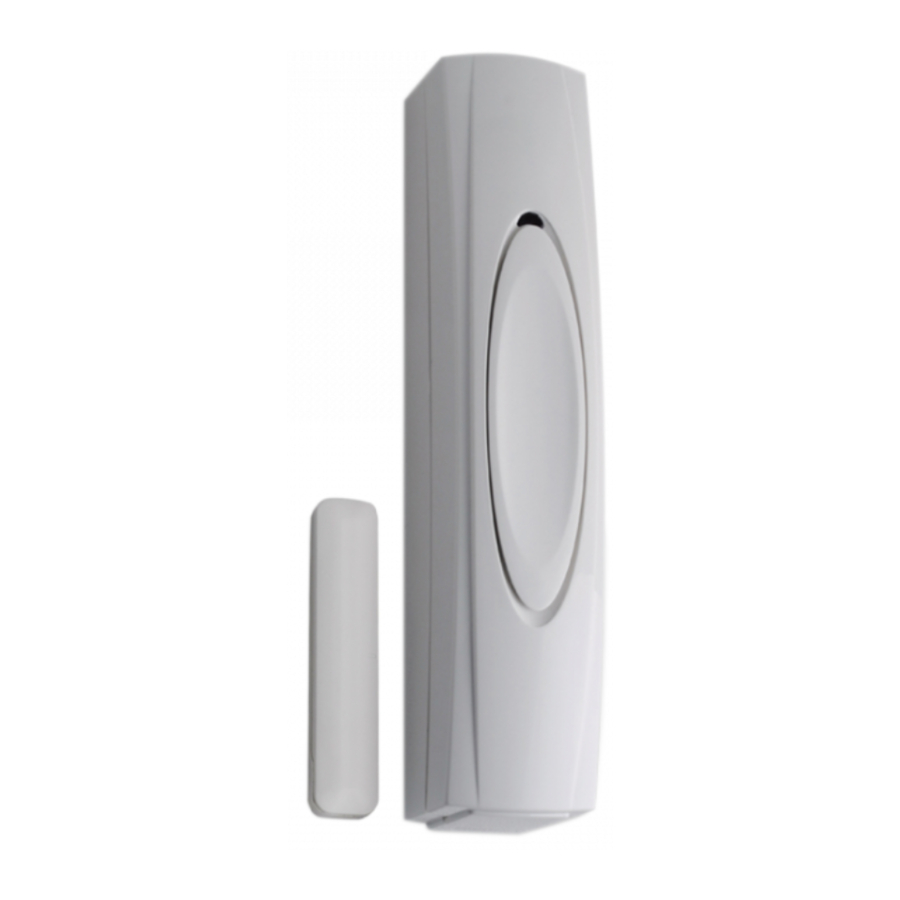

Texecom Ricochet Impaq Contact-W - Εγχειρίδιο Συστήματος Ασφαλείας

ΕΙΣΑΓΩΓΗ

• Για ασύρματη συνδεσιμότητα, λεπτομερείς οδηγίες προγραμματισμού και ρύθμισης του συστήματος, ανατρέξτε στις οδηγίες του συμβατού ασύρματου επεκτατή Premier Elite με δυνατότητα τεχνολογίας RICOCHET™.
• Με την ασύρματη τεχνολογία RICOCHET™, το Impaq Contact-W έχει σχεδιαστεί για επαγγελματικές εγκαταστάσεις ασφαλείας.
• Όταν χρησιμοποιείτε το Impaq Contact-W σε μια διαδρομή Εισόδου/Εξόδου, ή σε μια πόρτα 24HR, ή όπου απαιτείται ήχος, τα χαρακτηριστικά της συσκευής θα πρέπει να παραμείνουν στην προεπιλεγμένη ρύθμιση "Always Awake" ("Πάντα σε εγρήγορση").
• Ανατρέξτε στο Εγχειρίδιο Εγκατάστασης Premier Elite 8XP-W/32XP-W για λεπτομέρειες σχετικά με τον τρόπο αλλαγής των χαρακτηριστικών της συσκευής.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Για την πίσω προστασία από παραβίαση - στερεώστε τόσο τον ανιχνευτή ΟΣΟ και το πίσω ένθετο προστασίας από παραβίαση στην επιφάνεια στήριξης. Η ενεργοποίηση της πίσω προστασίας από παραβίαση θα προκαλέσει ζημιά στο προϊόν.

ΜΠΑΤΑΡΙΑ

Ασφάλεια Μπαταρίας

• Μην την πετάτε στη φωτιά
• Μην τη θερμαίνετε
• Μην την φορτίζετε
• Μην βραχυκυκλώνετε
• Μην την αποσυναρμολογείτε
• Αντικαταστήστε μόνο με τον ίδιο ή ισοδύναμο τύπο
• Να τηρείτε πάντα τους τοπικούς κανονισμούς κατά την απόρριψη μιας μπαταρίας
• Ο ανιχνευτής θα μεταδώσει προειδοποίηση χαμηλής μπαταρίας όταν η μπαταρία χρειάζεται αντικατάσταση

Μαγνήτης
Μη Σιδηρούχο Υλικό Στήριξης

• Μέγιστο Διάκενο = 30mm
• Ελάχιστη Επαφή = 15mm

Σιδηρούχο Υλικό Στήριξης

• Μέγιστο Διάκενο = 15mm
• Ελάχιστη Επαφή = 5mm
  Σημείωση: Οι τιμές εξαρτώνται από το υλικό στήριξης. Δείτε το Σχ.1


Απενεργοποίηση Reed

	Απενεργοποιημένο
	Ενεργοποιημένο

Εκ νέου εκμάθηση
Τοποθετήστε τον βραχυκυκλωτήρα στην κεφαλίδα ακίδων Relearn και τοποθετήστε την μπαταρία για να μάθετε τη συσκευή.

ΕΠΙΠΛΕΟΝ ΕΙΣΟΔΟΙ 1 & 2

Το Impaq Contact-W έχει 2 επιπλέον εισόδους. Αυτές μπορούν να χρησιμοποιηθούν για οποιαδήποτε συσκευή N/C και να χρησιμοποιήσουν ασύρματη μετάδοση σήματος στον δέκτη. Τυπικά παραδείγματα χρήσης είναι:-

• Οποιαδήποτε συσκευή με τοπική τροφοδοσία με έξοδο N/C, π.χ. ανιχνευτές καπνού, ανιχνευτές θραύσης γυαλιού, αισθητήρες κίνησης, ανιχνευτές πλημμύρας κ.λπ.
• Οποιαδήποτε μη τροφοδοτούμενη συσκευή N/C, π.χ. πρόσθετες μαγνητικές επαφές, σταθερά κουμπιά PA κ.λπ.
• Ο ενσωματωμένος διακόπτης reed μπορεί να απενεργοποιηθεί.
• Οι επιλογές διαμόρφωσης και προγραμματισμού περιγράφονται λεπτομερώς στο εγχειρίδιο εγκατάστασης του ασύρματου επεκτατή Premier.
• Ορισμένες λειτουργίες και χαρακτηριστικά εξαρτώνται από το λογισμικό του πίνακα ελέγχου.

ΤΟΠΟΘΕΤΗΣΗ ΜΑΓΝΗΤΗ

ΕΝΔΕΙΞΗ ΚΑΤΑΣΤΑΣΗΣ LED

Διατίθεται μόνο σε λειτουργία walktest
(Δείτε τις οδηγίες του ασύρματου επεκτατή Premier)

Ελάχιστη Προσέγγιση - Οι μαγνήτες πρέπει να τοποθετηθούν εντός αυτής της απόστασης από την επαφή, για να διασφαλιστεί το κλείσιμο.

Ελάχιστη Αφαίρεση - Ελάχιστη απόσταση στην οποία μπορεί να ανοίξει η επαφή. - Αυτό θα πρέπει να θεωρηθεί ως η μέγιστη απόσταση που μπορεί να μετακινηθεί η πόρτα / το παράθυρο όταν είναι ασφαλισμένο.

Μέγιστη Αφαίρεση - Μέγιστη απόσταση στην οποία θα ανοίξει η επαφή.

ΠΡΟΤΥΠΑ

*Πιστοποιημένο από την Telefication BV
** Δεν είναι εγκεκριμένο από την INCERT.
