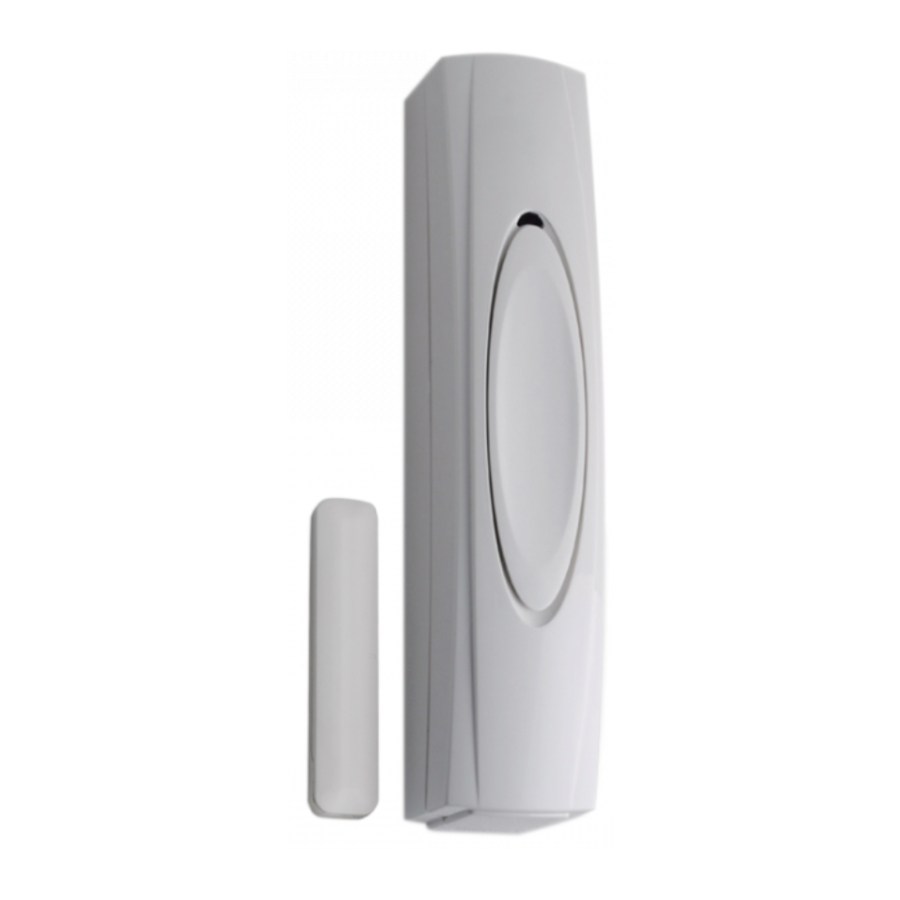

Texecom Ricochet Impaq Contact-W - turvasüsteemi kasutusjuhend

Sisu

SISSEJUHATUS

  • Traadita ühenduvuse, detailse programmeerimise ja süsteemi seadistamise juhiste saamiseks vaadake ühilduva RICOCHET™ tehnoloogiaga Premier Elite traadita laiendaja juhiseid.
  • RICOCHET™ traadita tehnoloogiat kasutav Impaq Contact-W on mõeldud professionaalseteks turvaseadmeteks.
  • Kui kasutate Impaq Contact-W sisenemis-/väljumisteel või 24HR uksel või kui on vaja helisignaali, peaksid seadme atribuudid jääma vaikimisi "Always Awake" ("Alati ärkvel").
  • Seadme atribuutide muutmise kohta leiate teavet Premier Elite 8XP-W/32XP-W paigaldusjuhendist.

KOKKUPANEK

Tagumise sabotatsiooni korral kinnitage nii detektor KUI KA tagumine sabotaažisisend paigalduspinnale. Tagumise sabotatsiooni aktiveerimine kahjustab toodet.

ASSEMBLY

AKU

BATTERY

Aku ohutus

  • Ärge visake tulle
  • Ärge kuumutage
  • Ärge laadige
  • Ärge tekitage lühist
  • Ärge võtke lahti
  • Asendage ainult sama või samaväärse tüübiga
  • Aku utiliseerimisel järgige alati kohalikke eeskirju
  • Detektor edastab aku tühjenemise hoiatuse, kui aku vajab vahetamist

Magnet
Värviliste metallide paigaldusmaterjal

  • Maksimaalne katkestus = 30 mm
  • Minimaalne ühendus = 15 mm

Raudmetallide paigaldusmaterjal

  • Maksimaalne katkestus = 15 mm
  • Minimaalne ühendus = 5 mm
    Märkus: Väärtused sõltuvad paigaldusmaterjalist. Vaata joonist 1
    MAGNET POSITIONING

Reed Disable (Reed keelamine)

Keelatud
Lubatud

Relearn (Uuesti õppimine)
Asetage džempr Relearn (Uuesti õppimine) tihvtidele ja sisestage seadme õppimiseks aku.

LISA SISENDID 1 & 2

Impaq Contact-W-l on 2 lisa sisendit. Neid võib kasutada mis tahes N/C seadme jaoks ja kasutada traadita signaali edastamist vastuvõtjale. Tüüpilised kasutusnäited on järgmised:

  • Mis tahes kohaliku toitega seade, millel on N/C väljund, nt suitsuandurid, klaasipurunemisandurid, liikumisandurid, üleujutusandurid jne.
  • Mis tahes toiteta N/C seade, nt täiendavad magnetkontaktid, fikseeritud PA nupud jne.
  • Sisseehitatud reedlülitit saab keelata.
  • Konfiguratsiooni- ja programmeerimisvalikud on üksikasjalikult kirjeldatud Premier traadita laiendaja paigaldusjuhendis.
  • Teatud funktsioonid ja funktsioonid sõltuvad juhtpaneeli tarkvarast.

MAGNETI POSITSIONEERIMINE

Magnetid saab paigaldada seadme mõlemale küljele.
(Kõik vahemaad on mm)
Materjal
Telg
 Lähenemine
Min		 Eemaldamine
Min Max
Värviline metall
14
6
18		 16
8
20		 24
16
28
Raudmetall
5
5
13		 6
6
15		 12
12
21

LED-OLEKU NÄIT

Saadaval ainult walktest (jalutustesti) režiimis
(Vaata Premier traadita laiendaja juhiseid)

Vilkuv roheline: Kui kõik kontaktid on turvalised, vilgub iga 3 sekundi järel.
Punane: Näitab, et reedlüliti või väliskontaktid on aktiivsed.

LED STATUS INDICATION

Min Approach (Minimaalne lähenemine) - Magnetid peavad olema paigaldatud kontaktist selle vahemaa piiresse, et tagada sulgemine.

Min Removal (Minimaalne eemaldamine) - Minimaalne vahemaa, mille korral kontakt võib avaneda. - Seda tuleks pidada maksimaalseks vahemaaks, mille võrra uks / aken saab liikuda, kui see on kinnitatud.

Max Removal (Maksimaalne eemaldamine) - Maksimaalne vahemaa, mille korral kontakt avaneb.

STANDARDID

Häiresüsteemid: EN50131-2-6, EN50131-5-3,
EN50131-1, PD6662, Grade 2 Class II*
EMC: EN50130-4:2011
ETSI EN301 489-03 V1.4.1
R&TTE: ETSI EN300-220 (V2.1.1)
Keskkond: EN50130-5:2011
Sagedusala: 868.0 - 868.6 MHz / 433.05 - 434.79 MHz
866.0 - 866.6 MHz • Vaata toote etiketti
Toote tüüp: GBC1000-2 Sagedus 868MHz
GBC2000** Sagedus 433MHz
GBC3000** Sagedus 866MHz
Vastuvõtja: Kategooria 1, klass 2
Vastuvõtja LBT (Listen Before Talk (Kuula enne rääkimist)) Jah
Saatja töötsükkel 868Mhz<1%, 433Mhz<10%
Madalpinge signaal 2.85V
Tööpinge 3V
Maksimaalne vool 32mA
Puhkevool 60uA

*Sertifitseeritud Telefication BV poolt
** Ei ole INCERT poolt heaks kiidetud.

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Texecom Ricochet Impaq Contact-W - turvasüsteemi kasutusjuhend
