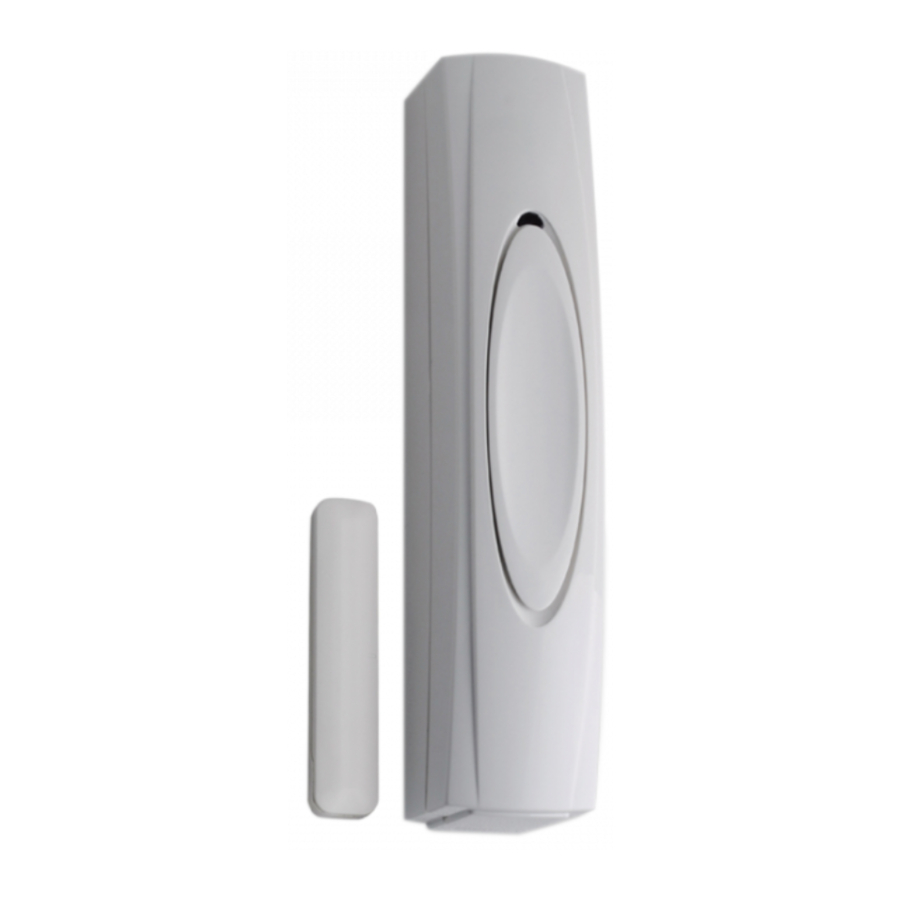

Texecom Ricochet Impaq Contact-W - Manual de utilizare al sistemului de securitate

INTRODUCERE

• Pentru conectivitate wireless, instrucțiuni detaliate de programare și configurare a sistemului, vă rugăm să consultați instrucțiunile expanderului wireless Premier Elite compatibil cu tehnologia RICOCHET™.
• Dispunând de tehnologia wireless RICOCHET™, Impaq Contact-W este proiectat pentru instalații de securitate profesionale.
• Când utilizați Impaq Contact-W pe o rută de intrare/ieșire, sau o ușă 24HR, sau unde este necesar un semnal sonor, atributele dispozitivului trebuie lăsate la valoarea implicită "Always Awake" ("Întotdeauna activ").
• Vă rugăm să consultați Manualul de instalare Premier Elite 8XP-W/32XP-W pentru detalii despre cum să schimbați atributele dispozitivului.

ASAMBLARE

Pentru protecția la manipulare din spate - fixați atât detectorul, CÂT ȘI inserția de protecție la manipulare din spate pe suprafața de montare. Activarea protecției la manipulare din spate va deteriora produsul.

BATERIE

Siguranța bateriei

• Nu aruncați în foc
• Nu încălziți
• Nu încărcați
• Nu scurtcircuitați
• Nu dezasamblați
• Înlocuiți numai cu același tip sau echivalent
• Respectați întotdeauna reglementările locale când aruncați o baterie
• Detectorul va transmite un avertisment de baterie descărcată când bateria trebuie înlocuită

Magnet
Material de montare neferos

• Distanța maximă de rupere = 30mm
• Distanța minimă de contact = 15mm

Material de montare feros

• Distanța maximă de rupere = 15mm
• Distanța minimă de contact = 5mm
  Notă: Valorile depind de materialul de montare. Vezi Fig.1


Dezactivare Reed

	Dezactivat
	Activat

Reînvățare
Plasați jumperul pe headerul pinului de reînvățare și introduceți bateria pentru a învăța dispozitivul.

INTRARE ADIȚIONALE 1 & 2

Impaq Contact-W are 2 intrări suplimentare. Acestea pot fi utilizate pentru orice dispozitiv N/C și utilizează transmisia semnalului wireless către receptor. Exemple tipice de utilizare sunt:-

• Orice dispozitiv alimentat local cu o ieșire N/C, de exemplu, detectoare de fum, detectoare de spargere a geamurilor, senzori de mișcare, detectoare de inundație etc.
• Orice dispozitiv N/C nealimentat, de exemplu, contacte magnetice suplimentare, butoane PA fixe etc.
• Întrerupătorul reed încorporat poate fi dezactivat.
• Opțiunile de configurare și programare sunt detaliate în manualul de instalare al expanderului wireless Premier.
• Anumite caracteristici și funcții depind de software-ul panoului de control.

POZIȚIONAREA MAGNETULUI

INDICAȚIE LED DE STARE

Disponibil numai în modul walktest
(Consultați instrucțiunile expanderului wireless Premier)

Apropiere minimă - Magneții trebuie montați la această distanță de contact, pentru a asigura închiderea.

Îndepărtare minimă - Distanța minimă la care contactul se poate deschide. - Aceasta ar trebui considerată ca distanța maximă pe care o poate parcurge ușa / fereastra atunci când este asigurată.

Îndepărtare maximă - Distanța maximă la care contactul se va deschide.

STANDARDE

*Certificat de Telefication BV
** Nu este aprobat INCERT.
