JOHDANTO

• Langattoman yhteyden, yksityiskohtaisten ohjelmointi- ja järjestelmäasetusohjeiden osalta katso yhteensopivan RICOCHET™-teknologian mahdollistaman Premier Elite -laajennusyksikön ohjeita.

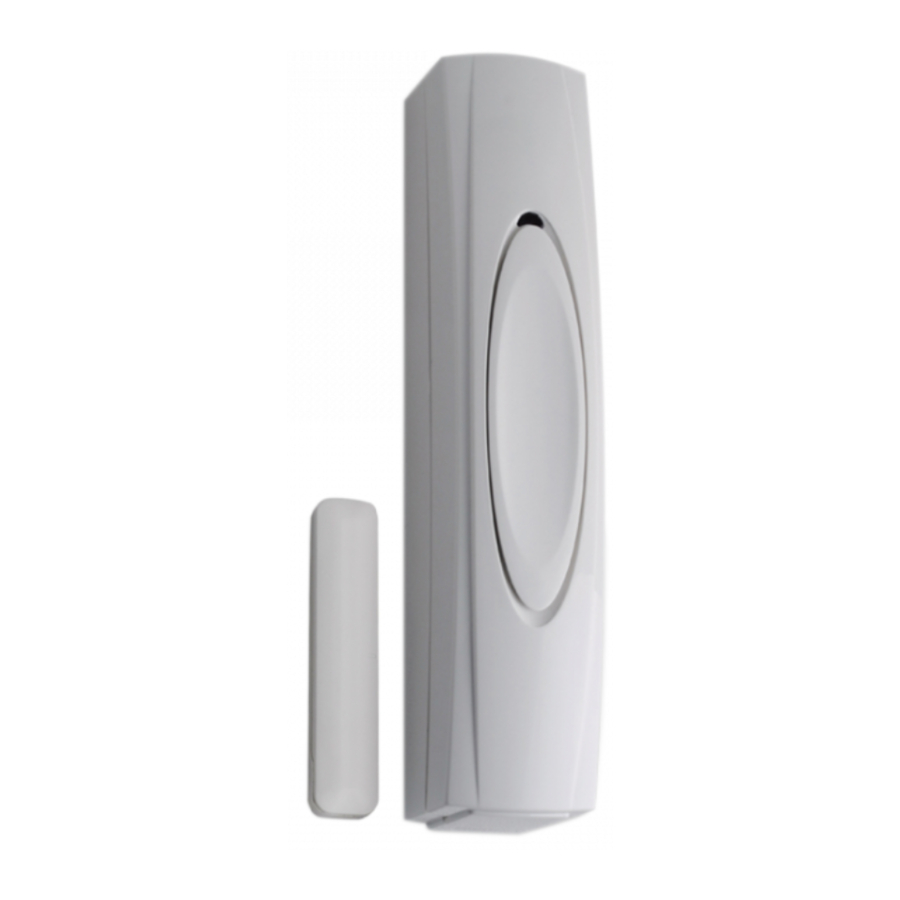

• RICOCHET™-langattomalla teknologialla varustettu Impaq Contact-W on suunniteltu ammattimaisiin turva-asennuksiin.
• Kun käytät Impaq Contact-W -laitetta sisään-/uloskäyntireitillä tai 24 tunnin ovessa tai kun tarvitaan summeri, laitteen ominaisuudet tulee jättää oletusarvoon "Always Awake" ("Aina hereillä").
• Katso Premier Elite 8XP-W/32XP-W -asennusoppaasta lisätietoja laitteen ominaisuuksien muuttamisesta.

ASENNUS

Takaosan peukalointisuojaa varten kiinnitä sekä tunnistin ETTÄ takaosan peukalointisuoja asennuspintaan. Takaosan peukalointisuojan aktivointi vahingoittaa tuotetta.

AKKU

Akun turvallisuus

• Älä heitä tuleen
• Älä kuumenna
• Älä lataa
• Älä aiheuta oikosulkua
• Älä pura
• Vaihda vain samaan tai vastaavaan tyyppiin
• Noudata aina paikallisia määräyksiä akkua hävitettäessä
• Tunnistin lähettää varoituksen alhaisesta akun varauksesta, kun akku on vaihdettava

Magneetti
Ei-rautapitoinen asennusmateriaali

• Suurin katkos = 30 mm
• Pienin kytkentä = 15 mm

Rautapitoinen asennusmateriaali

• Suurin katkos = 15 mm
• Pienin kytkentä = 5 mm
  Huomautus: Arvot riippuvat asennusmateriaalista. Katso kuva 1


Reed-kytkimen poisto käytöstä

	Poistettu käytöstä
	Käytössä

Uudelleenopetus
Aseta hyppyjohdin uudelleenopetusnastojen päälle ja aseta akku paikalleen laitteen opettamiseksi.

LISÄTULOT 1 & 2

Impaq Contact-W -laitteessa on 2 lisätuloa. Näitä voidaan käyttää minkä tahansa N/C-laitteen kanssa ja hyödyntää langatonta signaalinsiirtoa vastaanottimeen. Tyypillisiä esimerkkejä käytöstä ovat:-

• Mikä tahansa paikallisesti virtansa saava laite, jossa on N/C-lähtö, esim. savuilmaisimet, lasinrikkoilmaisimet, liiketunnistimet, tulvailmaisimet jne.
• Mikä tahansa ei-virtansa saava N/C-laite, esim. ylimääräiset magneettikoskettimet, kiinteät PA-painikkeet jne.
• Sisäänrakennettu reed-kytkin voidaan poistaa käytöstä.
• Konfigurointi- ja ohjelmointivaihtoehdot on kuvattu Premier-langattoman laajennusyksikön asennusoppaassa.
• Tietyt ominaisuudet ja toiminnot riippuvat ohjauspaneelin ohjelmistosta.

MAGNEETIN SIJOITTELU

LED-TILAN ILMAISU

Saatavilla vain testikävelytilassa
(Katso Premier-langattoman laajennusyksikön ohjeet)

Pienin lähestyminen - Magneetit on asennettava tämän etäisyyden sisällä koskettimesta, jotta varmistetaan sulkeutuminen.

Pienin poisto - Pienin etäisyys, jolla kosketin voi avautua. - Tätä tulisi pitää suurimpana etäisyytenä, jonka ovi / ikkuna voi liikkua, kun se on kiinnitetty.

Suurin poisto - Suurin etäisyys, jolla kosketin avautuu.

STANDARDIT

*Sertifioinut Telefication BV
** Ei INCERT-hyväksytty.
