Εγχειρίδιο χρήστη οθόνης παιχνιδιών GIGABYTE M28U

ΕΙΣΑΓΩΓΗ

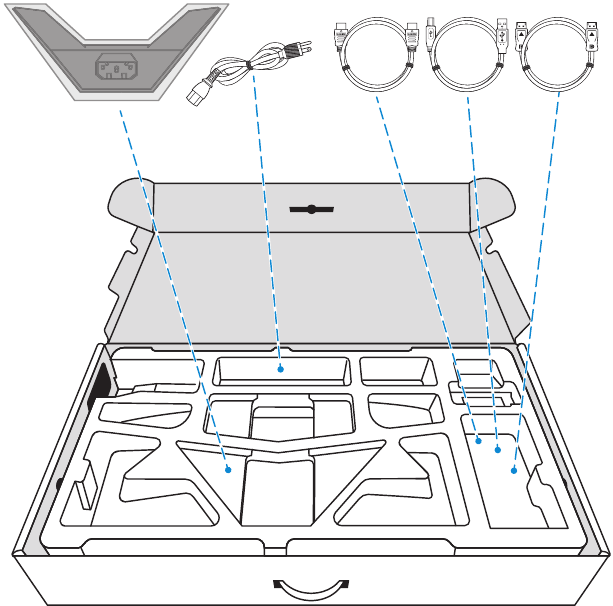

Αποσυσκευασία

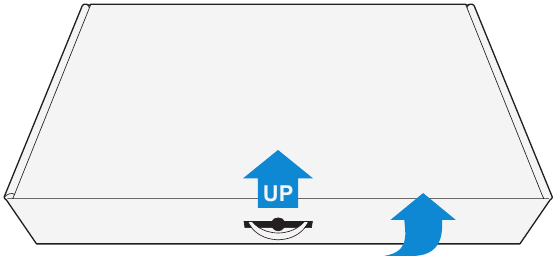

1. Βεβαιωθείτε ότι το κουτί βρίσκεται στον σωστό προσανατολισμό, τοποθετήστε προσεκτικά το κουτί στην σταθερή επιφάνεια. Στη συνέχεια, ανοίξτε το κάλυμμα.

2. Αφαιρέστε τα αντικείμενα από τον πάνω αφρό EPS.

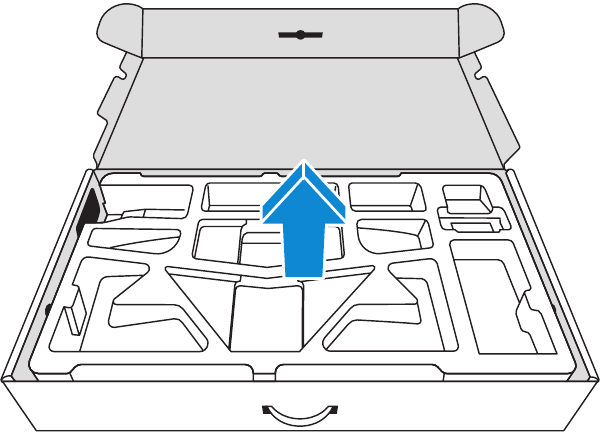

3. Αφαιρέστε τον πάνω αφρό EPS από το κουτί. Στη συνέχεια, μπορείτε να αφαιρέσετε την οθόνη από τον κάτω αφρό EPS.

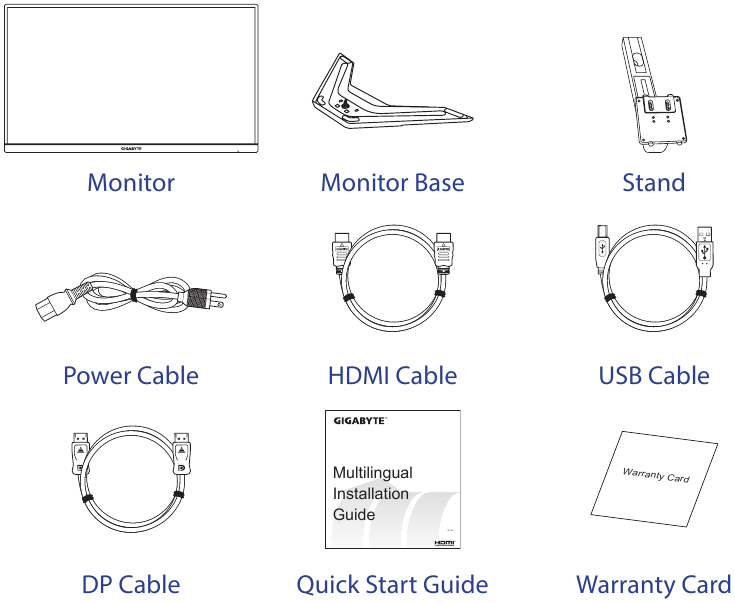

Περιεχόμενα συσκευασίας

Τα παρακάτω αντικείμενα συνοδεύουν το κουτί της συσκευασίας σας. Εάν κάποιο από αυτά λείπει, επικοινωνήστε με τον τοπικό σας αντιπρόσωπο.

Σημείωση: Φυλάξτε το κουτί συσκευασίας και τα υλικά συσκευασίας για μελλοντική μεταφορά της οθόνης.

Επισκόπηση προϊόντος

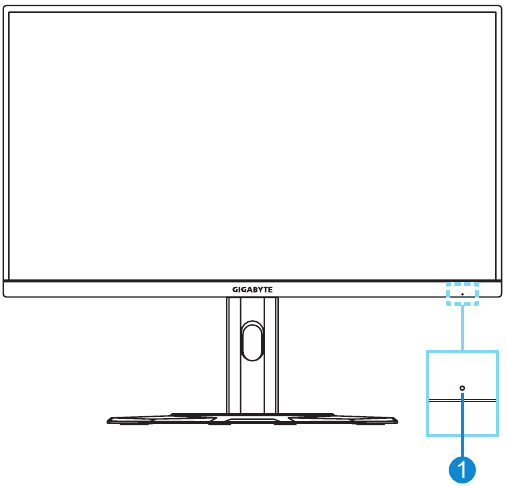

Μπροστινή όψη

1. Ενδεικτική λυχνία λειτουργίας

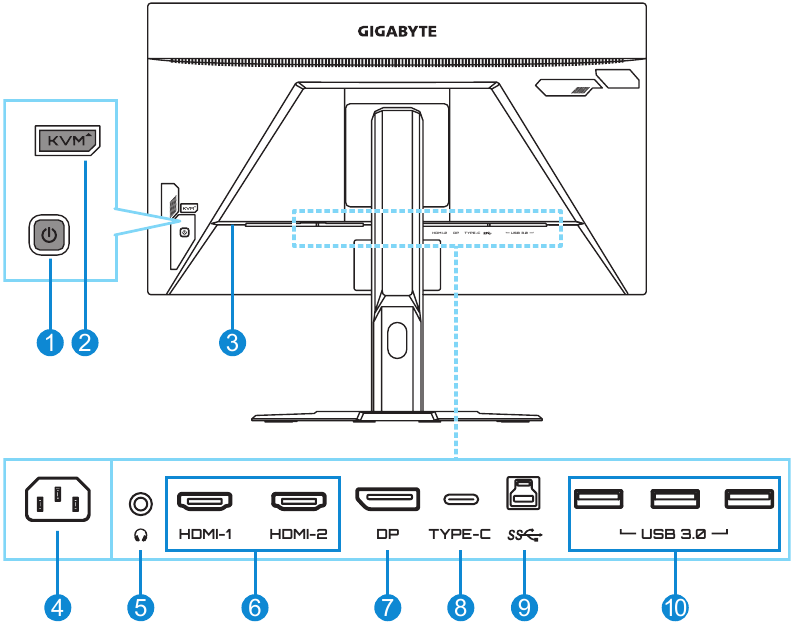

Πίσω όψη

1. Κουμπί ελέγχου
2. Κουμπί KVM
3. Κλειδαριά Kensington
4. Υποδοχή AC IN
5. Υποδοχή ακουστικών
6. Θύρες HDMI (x2)
7. DisplayPort
8. Θύρα USB Type-C
9. Θύρα USB upstream
10. Θύρες USB 3.0 (x3)

Σημείωση:

HDMI, το λογότυπο HDMI και το High-Definition Multimedia Interface είναι εμπορικά σήματα ή σήματα κατατεθέντα της HDMI Licensing LLC.

ΞΕΚΙΝΩΝΤΑΣ

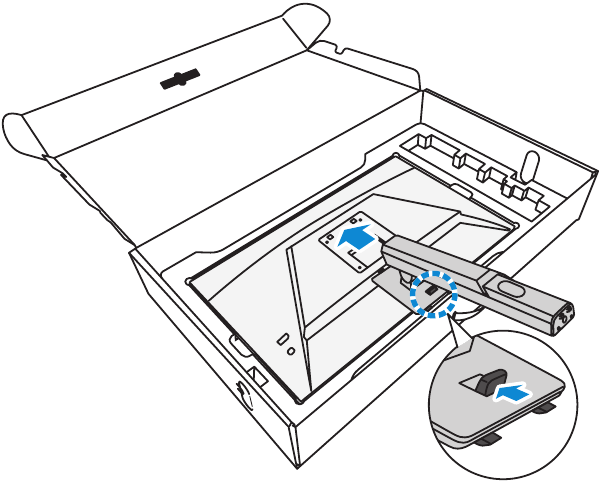

Εγκατάσταση της βάσης της οθόνης

1. Τοποθετήστε την οθόνη στον κάτω αφρό EPS, με την οθόνη να κοιτά προς τα κάτω.

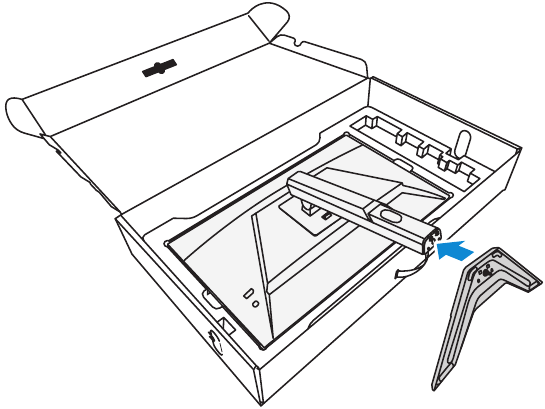

2. Ευθυγραμμίστε και σύρετε τους πάνω γάντζους της βάσης στις υποδοχές στήριξης στο πίσω μέρος της οθόνης. Σπρώξτε το μάνταλο ασφάλισης προς τα εμπρός και μετά αφήστε το για να ασφαλίσετε τους κάτω γάντζους στη βάση στις υποδοχές στήριξης στο πίσω μέρος της οθόνης.

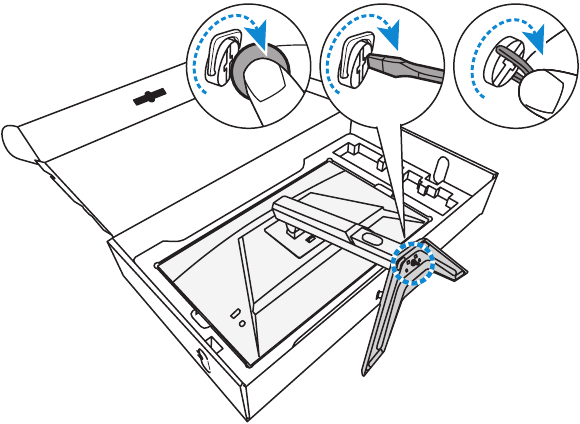

3. Ευθυγραμμίστε τη βάση της οθόνης με τον αποστάτη κάτω από τη βάση. Στη συνέχεια, συνδέστε τη βάση στη βάση στήριξης.

4. Ανασηκώστε το δακτύλιο της βίδας και περιστρέψτε τον δεξιόστροφα για να ασφαλίσετε τη βάση της οθόνης στη θέση της.

   Σημείωση: Μπορείτε επίσης να χρησιμοποιήσετε ένα κέρμα ή ένα μικρό κατσαβίδι με επίπεδη κεφαλή για να σφίξετε τη βίδα.
5. Ανασηκώστε την οθόνη σε όρθια θέση και τοποθετήστε την σε ένα τραπέζι.

Ρύθμιση της γωνίας θέασης

Σημείωση: Κρατήστε τη βάση της οθόνης έτσι ώστε η οθόνη να μην ανατραπεί όταν κάνετε τη ρύθμιση.

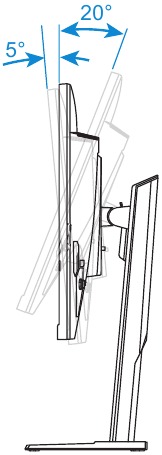

Ρύθμιση της γωνίας κλίσης

Κλίνετε την οθόνη προς τα εμπρός ή προς τα πίσω στην επιθυμητή γωνία θέασης (5˚ έως 20˚).

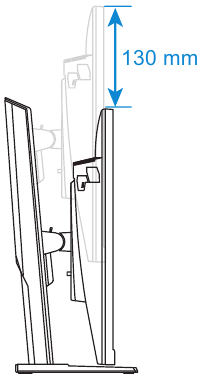

Ρύθμιση του ύψους της οθόνης

Χαμηλώστε ή ανεβάστε την οθόνη στο επιθυμητό ύψος (0 έως 130mm).

Εγκατάσταση βραχίονα στήριξης σε τοίχο (Προαιρετικό)

Χρησιμοποιήστε μόνο το κιτ στήριξης σε τοίχο 100 x 100 mm που συνιστά ο κατασκευαστής.

1. Τοποθετήστε την οθόνη στον κάτω αφρό EPS, με την οθόνη να κοιτά προς τα κάτω.

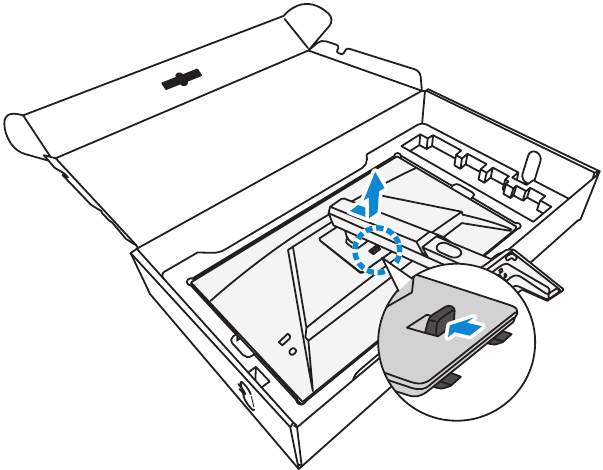

2. Ενώ σπρώχνετε το μάνταλο ασφάλισης προς τα εμπρός, σύρετε τη βάση προς τα πίσω για να απελευθερώσετε τους πάνω γάντζους από τις υποδοχές στήριξης στο πίσω μέρος της οθόνης. Στη συνέχεια, αφαιρέστε τη βάση.

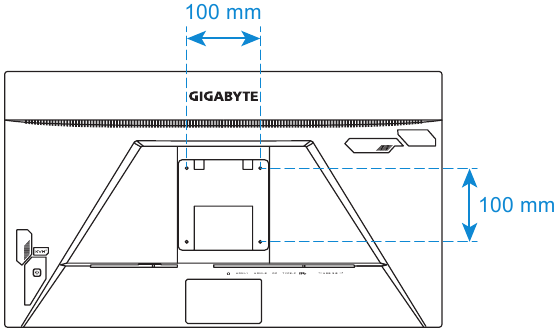

3. Συνδέστε το βραχίονα στήριξης στις οπές στήριξης στο πίσω μέρος της οθόνης. Στη συνέχεια, χρησιμοποιήστε τις βίδες για να ασφαλίσετε το βραχίονα στη θέση του.


Σημείωση: Για να τοποθετήσετε την οθόνη στον τοίχο, ανατρέξτε στον οδηγό εγκατάστασης που περιλαμβάνεται στο κιτ βραχίονα στήριξης σε τοίχο.

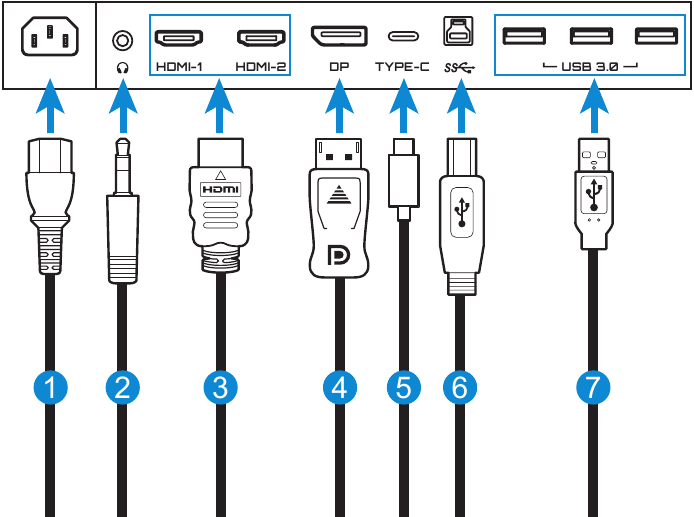

Πραγματοποίηση συνδέσεων

1. Καλώδιο τροφοδοσίας
2. Καλώδιο ακουστικών
3. Καλώδιο HDMI
4. Καλώδιο DisplayPort
5. Καλώδιο USB Type-C
6. Καλώδιο USB (A-Male σε B-Male)
7. Καλώδιο USB

ΧΡΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ

Ενεργοποίηση/Απενεργοποίηση της τροφοδοσίας

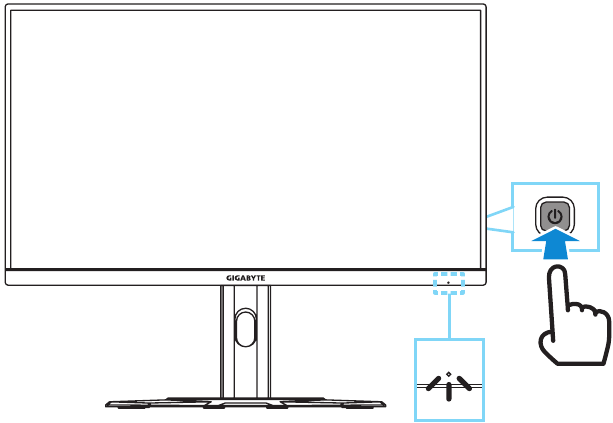

Ενεργοποίηση

1. Συνδέστε το ένα άκρο του καλωδίου τροφοδοσίας στην υποδοχή AC IN στο πίσω μέρος της οθόνης.
2. Συνδέστε το άλλο άκρο του καλωδίου τροφοδοσίας σε μια πρίζα.
3. Πατήστε το κουμπί Control (Έλεγχος) για να ενεργοποιήσετε την οθόνη. Η ενδεικτική λυχνία λειτουργίας θα ανάψει με λευκό χρώμα, υποδεικνύοντας ότι η οθόνη είναι έτοιμη για χρήση.


Σημείωση: Εάν δεν υπάρχει σήμα, η οθόνη θα εμφανίσει την ειδοποίηση No Signal (Χωρίς σήμα) για λίγο. Στη συνέχεια, η οθόνη θα μεταβεί σε λειτουργία εξοικονόμησης ενέργειας και η ενδεικτική λυχνία λειτουργίας θα ανάψει με λευκό χρώμα και θα αρχίσει να αναβοσβήνει με περίοδο ενός δευτερολέπτου.

Απενεργοποίηση
Πατήστε το κουμπί Control (Έλεγχος) για 2 δευτερόλεπτα για να απενεργοποιήσετε την οθόνη. Σημείωση: Όταν εμφανιστεί το μενού Main (Κύριο) στην οθόνη, μπορείτε επίσης να απενεργοποιήσετε την οθόνη μετακινώντας το κουμπί Control (Έλεγχος) προς τα κάτω ().

Συστάσεις για την άνεση του χρήστη

Ακολουθούν ορισμένες συμβουλές για άνετη προβολή της οθόνης σας:

• Οι βέλτιστες αποστάσεις προβολής για οθόνες κυμαίνονται κατά προσέγγιση από 510 mm έως 760 mm (20 in έως 30 in).
• Μια γενική οδηγία είναι να τοποθετείτε την οθόνη έτσι ώστε η κορυφή της οθόνης να βρίσκεται στο ίδιο ύψος ή ελαφρώς κάτω από το ύψος των ματιών σας όταν είστε άνετα καθισμένοι.
• Χρησιμοποιήστε επαρκή φωτισμό για τον τύπο εργασίας που εκτελείτε.
• Κάνετε τακτικά και συχνά διαλείμματα (τουλάχιστον για 10 λεπτά) κάθε 30 λεπτά.
• Φροντίστε να απομακρύνετε περιοδικά το βλέμμα σας από την οθόνη και να εστιάσετε σε ένα μακρινό αντικείμενο για τουλάχιστον 20 δευτερόλεπτα κατά τη διάρκεια των διαλειμμάτων.
• Η άσκηση των ματιών μπορεί να βοηθήσει στη μείωση της καταπόνησης των ματιών. Επαναλάβετε αυτές τις ασκήσεις συχνά:
  1. κοιτάξτε πάνω και κάτω
  2. περιστρέψτε αργά το μάτι σας
  3. μετακινήστε τα μάτια σας διαγώνια.

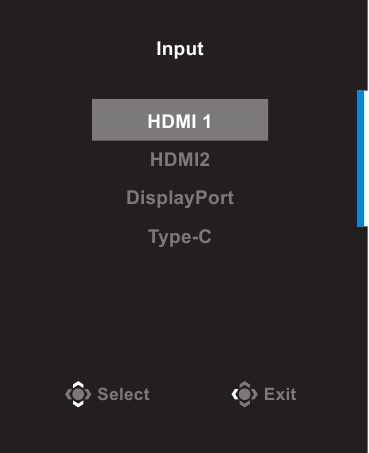

Επιλογή της πηγής εισόδου

1. Μετακινήστε το κουμπί Control (Έλεγχος) προς τα δεξιά () για να εισέλθετε στο μενού Input (Είσοδος).
2. Μετακινήστε το κουμπί Control (Έλεγχος) προς τα πάνω/ κάτω () για να επιλέξετε την επιθυμητή πηγή εισόδου. Στη συνέχεια, πατήστε το κουμπί Control (Έλεγχος) για να επιβεβαιώσετε.


ΛΕΙΤΟΥΡΓΙΕΣ

Γρήγορο μενού

Συντόμευση πληκτρολογίου

Από προεπιλογή, το κουμπί Control έχει αντιστοιχιστεί με τη συγκεκριμένη λειτουργία.
Σημείωση: Για να αλλάξετε την προκαθορισμένη λειτουργία συντόμευσης, ανατρέξτε στην ενότητα "Γρήγορη εναλλαγή".
Για να αποκτήσετε πρόσβαση στη λειτουργία συντόμευσης, κάντε τα εξής:

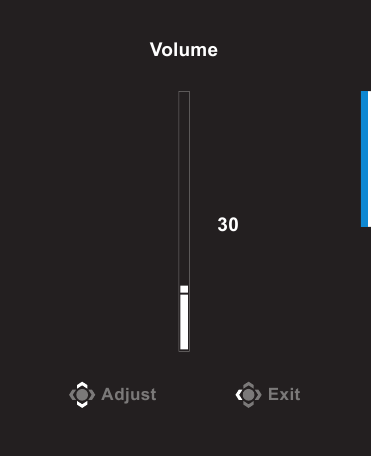

• Μετακινήστε το κουμπί Control προς τα πάνω () για να μπείτε στο μενού Black Equalizer.
  Μετακινήστε το κουμπί Control πάνω/κάτω () για να ρυθμίσετε τη ρύθμιση και πατήστε το κουμπί Control για να επιβεβαιώσετε.

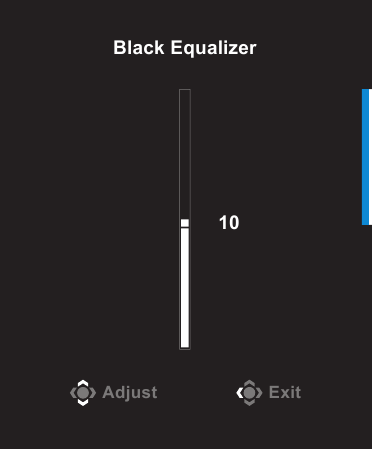

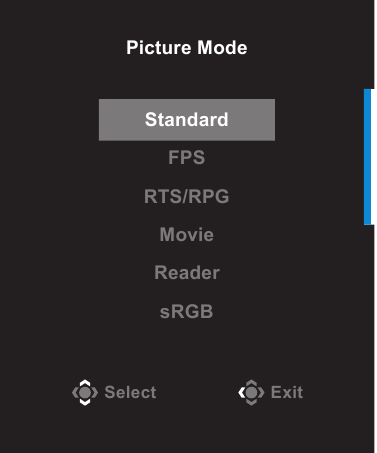

• Μετακινήστε το κουμπί Control προς τα κάτω () για να μπείτε στο μενού Picture Mode.
  Μετακινήστε το κουμπί Control πάνω/κάτω () για να επιλέξετε την επιθυμητή επιλογή και πατήστε το κουμπί Control για να επιβεβαιώσετε.

• Μετακινήστε το κουμπί Control προς τα αριστερά () για να μπείτε στο μενού Volume. Μετακινήστε το κουμπί Control πάνω/κάτω () για να ρυθμίσετε το επίπεδο έντασης ήχου των ακουστικών και πατήστε το κουμπί Control για να επιβεβαιώσετε.

• Μετακινήστε το κουμπί Control προς τα δεξιά () για να μπείτε στο μενού Input.
  Ανατρέξτε στην ενότητα "Επιλογή πηγής εισόδου".

Σημείωση: Για να κλείσετε το μενού, μετακινήστε το κουμπί Control προς τα αριστερά ( ).

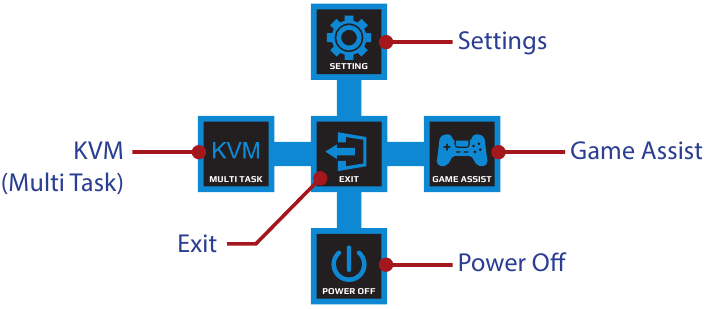

Οδηγός πλήκτρων λειτουργιών

Πατήστε το κουμπί Control για να εμφανιστεί το μενού Main.

Στη συνέχεια, χρησιμοποιήστε το κουμπί Control για να επιλέξετε τη λειτουργία που θέλετε και να διαμορφώσετε τις σχετικές ρυθμίσεις.

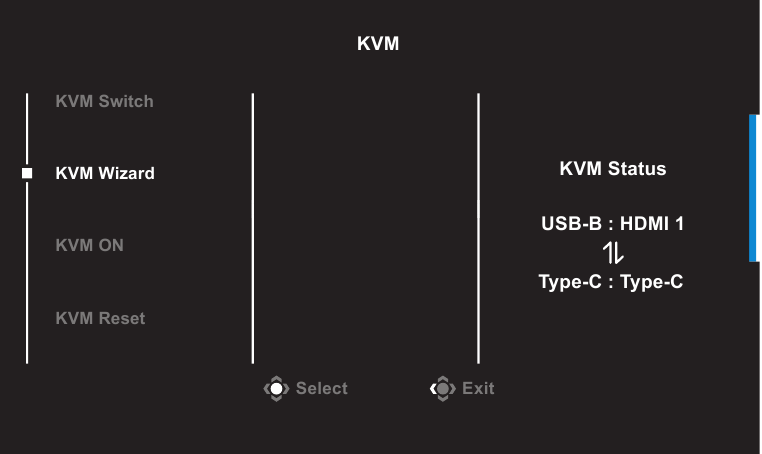

KVM

Όταν εμφανιστεί το μενού Main στην οθόνη, μετακινήστε το κουμπί Control προς τα αριστερά () για να μπείτε στο μενού KVM.

• KVM Switch: Αλλάξτε την πηγή εισόδου που έχει αντιστοιχιστεί σε σύνδεση USB-B ή Type-C στις ρυθμίσεις του KVM Wizard.
  Όταν υπάρχουν πολλά σήματα εισόδου συνδεδεμένα στη συσκευή, θα εμφανιστεί ένα πλαίσιο μηνύματος στην οθόνη μόλις το σύστημα εντοπίσει σήμα εισόδου USB Type-C.

  Για να μεταβείτε στην πηγή εισόδου USB Type-C, απλώς πατήστε το κουμπί KVM ή το κουμπί Control.
  Ωστόσο, όταν δεν υπάρχει σήμα εισόδου από την πηγή εισόδου που είναι επιλεγμένη αυτήν τη στιγμή, το σύστημα θα επιστρέψει στην προηγούμενη συνδεδεμένη πηγή εισόδου.
  Σημείωση: Αυτή η επιλογή θα απενεργοποιηθεί εάν η λειτουργία κουμπιού KVM είναι απενεργοποιημένη (KVM OFF).

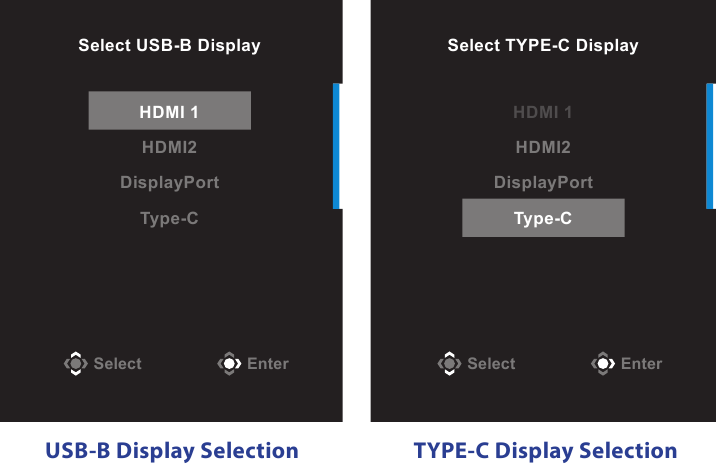

• KVM Wizard: Διαμορφώστε τις σχετικές ρυθμίσεις KVM.
  Ορίστε την πηγή εισόδου για να συνδεθεί πρώτα με σύνδεση USB Type-B και, στη συνέχεια, με σύνδεση USB Type-C.

  Σημείωση: Εάν ορίσετε τη ρύθμιση USB-B Display σε Type-C, η επιλογή μενού TYPE-C Display θα απενεργοποιηθεί αυτόματα. Στη συνέχεια, θα δείτε την κατάσταση KVM στη σελίδα KVM Wizard όπως παρακάτω.

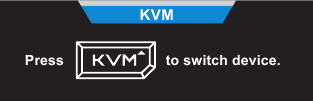

• KVM ON/OFF: Ενεργοποιήστε/Απενεργοποιήστε τη λειτουργία κουμπιού KVM.
  • Επιλέξτε ON για να ενεργοποιήσετε τη λειτουργία κουμπιού KVM. Μόλις το σύστημα εντοπίσει σήμα εισόδου USB Type-C, θα εμφανιστεί ένα πλαίσιο μηνύματος στην οθόνη.

    Πατήστε το κουμπί KVM ή το κουμπί Control για να μεταβείτε στην πηγή εισόδου USB Type-C.
    Σημείωση: Όταν είναι ενεργοποιημένη η λειτουργία κουμπιού KVM, το KVM ON θα εμφανίζεται στον αριστερό πίνακα.
  • Επιλέξτε OFF για να απενεργοποιήσετε τη λειτουργία κουμπιού KVM.
    Σημείωση: Όταν είναι απενεργοποιημένη η λειτουργία κουμπιού KVM, το KVM OFF θα εμφανίζεται στον αριστερό πίνακα.
• KVM Reset: Επαναφέρετε τις προεπιλεγμένες ρυθμίσεις KVM.
  • Η πηγή εισόδου HDMI 1 συνδέεται με σύνδεση USB Type-B.
  • Η πηγή εισόδου USB Type-C συνδέεται με σύνδεση USB Type-C.
  • Η λειτουργία KVM ON/OFF έχει οριστεί σε ON.

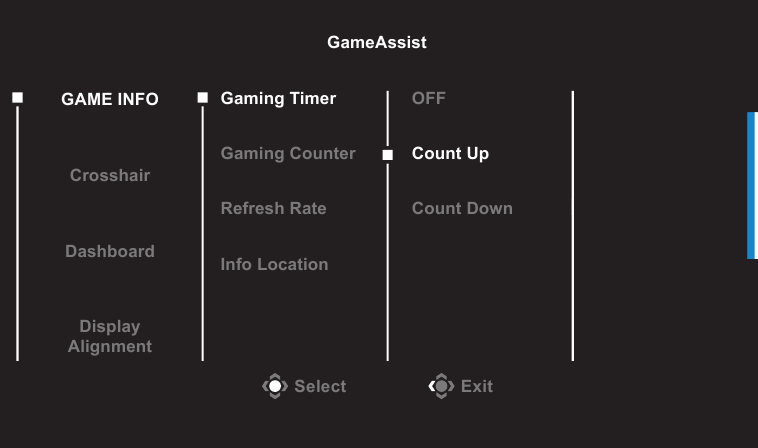

Βοήθεια παιχνιδιού

Όταν εμφανιστεί το μενού Main στην οθόνη, μετακινήστε το κουμπί Control προς τα δεξιά () για να μπείτε στο μενού Game Assist.

• GAME INFO: Διαμορφώστε τις σχετικές ρυθμίσεις παιχνιδιού FPS (First Person Shooting).
  • Επιλέξτε Gaming Timer για να επιλέξετε λειτουργία χρονοδιακόπτη αντίστροφης μέτρησης. Για να απενεργοποιήσετε αυτήν τη λειτουργία, ορίστε τη ρύθμιση σε OFF.
  • Επιλέξτε Gaming Counter ή Refresh Rate για να ενεργοποιήσετε/απενεργοποιήσετε τον μετρητή παιχνιδιών ή τη ρύθμιση ρυθμού ανανέωσης σε πραγματικό χρόνο.

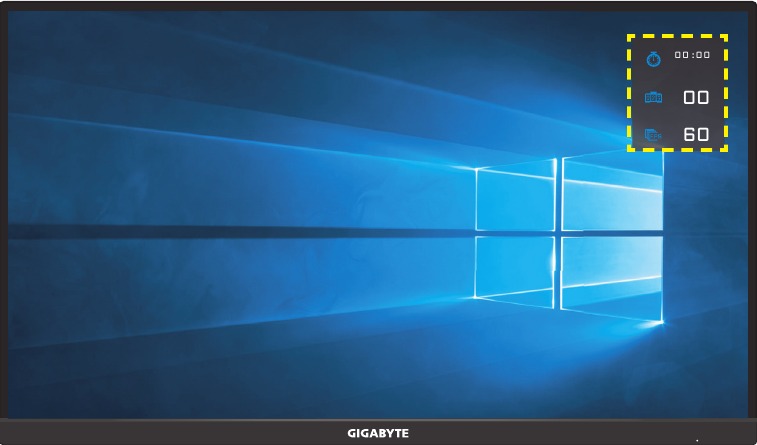

  • Επιλέξτε Info Location για να καθορίσετε τη θέση των πληροφοριών που θα εμφανίζονται στην οθόνη.

• Crosshair: Επιλέξτε τον επιθυμητό τύπο σταυρού για να ταιριάζει στο περιβάλλον παιχνιδιού σας. Κάνει τη στόχευση πολύ πιο εύκολη.
• Dashboard: Διαμορφώστε τις ρυθμίσεις του πίνακα ελέγχου.

  • ON: Ενεργοποιήστε τη λειτουργία. Στη συνέχεια, επιλέξτε τις επιθυμητές επιλογές για εμφάνιση στην οθόνη.
  • OFF: Απενεργοποιήστε τη λειτουργία.

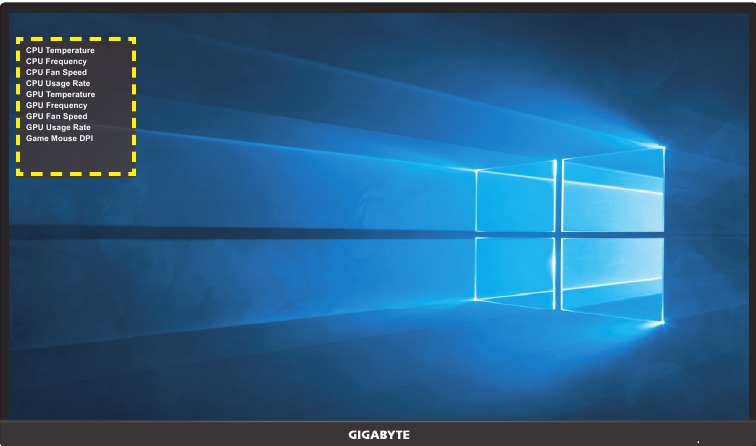

  • Dashboard Location: Καθορίστε τη θέση των πληροφοριών του πίνακα ελέγχου που θα εμφανίζονται στην οθόνη. Μόλις ολοκληρωθεί η διαμόρφωση του πίνακα ελέγχου, θα μεταφέρει τα δεδομένα του συστήματος στο SOC μέσω της θύρας USB και θα εμφανίσει την τιμή των επιλεγμένων λειτουργιών στην οθόνη.

    Σημείωση: Βεβαιωθείτε ότι το καλώδιο USB είναι σωστά συνδεδεμένο στην ανοδική θύρα USB της οθόνης και στη θύρα USB του υπολογιστή σας.
• Display Alignment: Όταν η λειτουργία είναι ενεργοποιημένη, εμφανίζει τις γραμμές ευθυγράμμισης στις τέσσερις πλευρές της οθόνης, παρέχοντας ένα εύχρηστο εργαλείο για να ευθυγραμμίσετε τέλεια πολλές οθόνες.

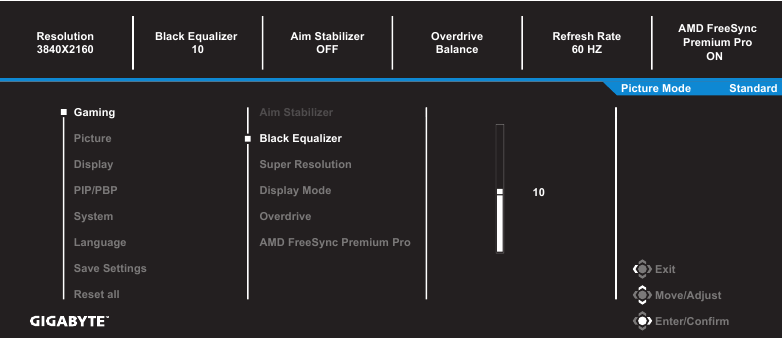

Διαμόρφωση των ρυθμίσεων της συσκευής

Όταν εμφανιστεί το μενού Main (Κύριο) στην οθόνη, μετακινήστε το κουμπί Control (Έλεγχος) προς τα πάνω () για να εισέλθετε στο μενού Settings (Ρυθμίσεις).
Σημείωση: Χρησιμοποιήστε το κουμπί Control (Έλεγχος) για να περιηγηθείτε στο μενού και να κάνετε προσαρμογές.

Gaming

Διαμορφώστε τις ρυθμίσεις που σχετίζονται με το παιχνίδι.

Στοιχείο	Περιγραφή
Aim Stabilizer	Όταν αυτή η λειτουργία είναι ενεργοποιημένη, μειώνει το θάμπωμα κίνησης σε παιχνίδια με γρήγορη κίνηση. Σημείωση: Αυτή η λειτουργία δεν είναι διαθέσιμη υπό τις ακόλουθες συνθήκες: Όταν η ρύθμιση συχνότητας είναι χαμηλότερη από 100Hz. Όταν η τρέχουσα πηγή είναι HDR.
Black Equalizer	Ρυθμίστε τη φωτεινότητα των μαύρων περιοχών.
Super Resolution	Αυξήστε την ευκρίνεια των εικόνων χαμηλής ανάλυσης.
Display Mode	Επιλέξτε την αναλογία διαστάσεων της οθόνης. Full: Κλιμακώνει την εικόνα εισόδου για να γεμίσει την οθόνη. Ιδανικό για εικόνες αναλογίας 16:9. Aspect: Εμφανίζει την εικόνα εισόδου χωρίς γεωμετρική παραμόρφωση γεμίζοντας όσο το δυνατόν περισσότερο την οθόνη. 1:1: Εμφανίζει την εικόνα εισόδου στην εγγενή της ανάλυση χωρίς κλιμάκωση. 22"W(16:10): Εμφανίζει την εικόνα εισόδου σαν να ήταν σε μια οθόνη 22"W με αναλογία διαστάσεων 16:10. 23"W(16:9): Εμφανίζει την εικόνα εισόδου σαν να ήταν σε μια οθόνη 23"W με αναλογία διαστάσεων 16:9. 23.6"W(16:9): Εμφανίζει την εικόνα εισόδου σαν να ήταν σε μια οθόνη 23.6"W με αναλογία διαστάσεων 16:9. 24"W(16:9): Εμφανίζει την εικόνα εισόδου σαν να ήταν σε μια οθόνη 24"W με αναλογία διαστάσεων 16:9. 27"W(16:9): Εμφανίζει την εικόνα εισόδου σαν να ήταν σε μια οθόνη 27"W με αναλογία διαστάσεων 16:9. Σημείωση: Οι επιλογές 1:1, 22"W(16:10), 23"W(16:9), 23.6W"(16:9), 24"W(16:9) και 27"W(16:9) θα απενεργοποιηθούν όταν ενεργοποιηθεί η λειτουργία AMD FreeSync Premium Pro.
Overdrive	Βελτιώστε τον χρόνο απόκρισης της οθόνης LCD.
AMD FreeSync Premium Pro	Όταν αυτή η λειτουργία είναι ενεργοποιημένη, εξαλείφει την υστέρηση και το σχίσιμο της οθόνης κατά την αναπαραγωγή παιχνιδιών.

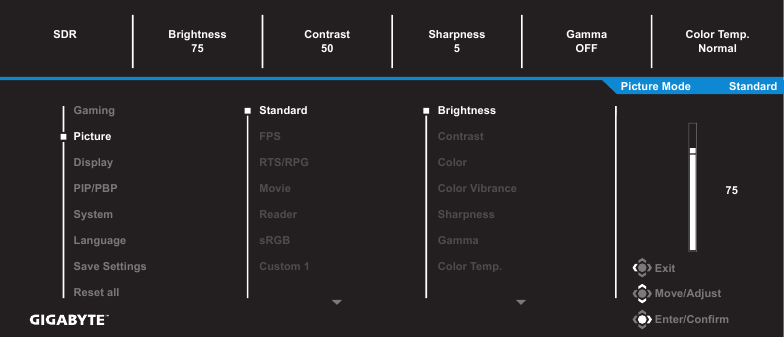

Εικόνα

Διαμορφώστε τις ρυθμίσεις που σχετίζονται με την εικόνα.

Επιλέξτε μία από τις προκαθορισμένες λειτουργίες εικόνας.

• Standard: Για επεξεργασία εγγράφων ή περιήγηση σε ιστότοπους.
• FPS: Για παιχνίδια FPS (First Person Shooting).
• RTS/RPG: Για παιχνίδια RTS (Real-Time Strategy) ή RPG (Role-Playing Game).
• Movie: Για παρακολούθηση ταινιών.
• Reader: Για προβολή εγγράφων.
• sRGB: Για προβολή φωτογραφιών και γραφικών στον υπολογιστή.
• Custom 1: Προσαρμοσμένες ρυθμίσεις λειτουργίας εικόνας.
• Custom 2: Προσαρμοσμένες ρυθμίσεις λειτουργίας εικόνας.
• Custom 3: Προσαρμοσμένες ρυθμίσεις λειτουργίας εικόνας.

Στη συνέχεια, μπορείτε να διαμορφώσετε τις ακόλουθες ρυθμίσεις εικόνας.

Στοιχείο	Περιγραφή
Φωτεινότητα	Ρυθμίστε τη φωτεινότητα της εικόνας.
Αντίθεση	Ρυθμίστε την αντίθεση της εικόνας.
Χρώμα	Ρυθμίστε την απόχρωση και τον κορεσμό του κόκκινου, του πράσινου και του μπλε.
Color Vibrance	Ρυθμίστε την ένταση των πιο υποτονικών χρωμάτων.
Ευκρίνεια	Ρυθμίστε την ευκρίνεια της εικόνας.
Gamma	Ρυθμίστε το μεσαίο επίπεδο φωτεινότητας.
Θερμοκρασία χρώματος	Επιλέξτε τη θερμοκρασία χρώματος. Σημείωση: Επιλέξτε User Define (Καθορισμός από τον χρήστη) για να προσαρμόσετε τη θερμοκρασία χρώματος ρυθμίζοντας το επίπεδο κόκκινου (R), πράσινου (G) ή μπλε (B) σύμφωνα με τις προτιμήσεις σας.
DCR	Ρυθμίστε το επίπεδο μαύρου της εικόνας για να επιτύχετε τη βέλτιστη αντίθεση.
Senseye Demo	Χωρίστε την οθόνη στη μέση (2 παράθυρα). Η εικόνα της επιλεγμένης λειτουργίας με τις προεπιλεγμένες ρυθμίσεις της θα εμφανιστεί στο αριστερό παράθυρο και η ρυθμισμένη εικόνα με τις νέες ρυθμίσεις θα εμφανιστεί στο δεξί παράθυρο.
Local Dimming	Βελτιώστε το μαύρο των εικόνων που εμφανίζονται στην οθόνη.
Reset Picture	Επαναφέρετε όλες τις ρυθμίσεις Picture (Εικόνα) στις προεπιλεγμένες ρυθμίσεις.

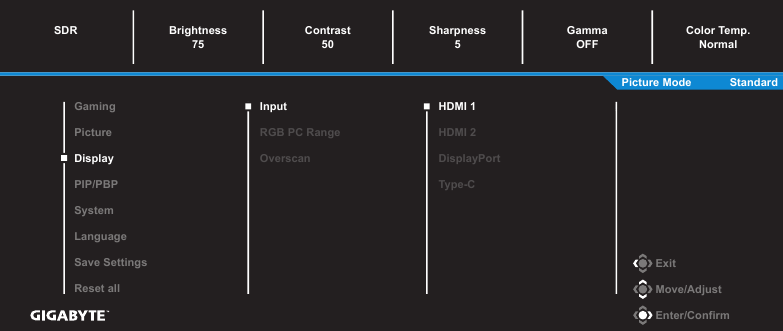

Οθόνη

Διαμορφώστε τις ρυθμίσεις που σχετίζονται με την οθόνη.

Στοιχείο	Περιγραφή
Είσοδος	Επιλέξτε την πηγή εισόδου.
RGB PC Range	Επιλέξτε μια κατάλληλη ρύθμιση εύρους RGB ή αφήστε την οθόνη να την ανιχνεύσει αυτόματα.
Overscan	Όταν αυτή η λειτουργία είναι ενεργοποιημένη, μεγεθύνει ελαφρώς την εικόνα εισόδου για να κρύψει τις εξωτερικές άκρες της εικόνας. Σημείωση: Αυτή η επιλογή είναι διαθέσιμη μόνο για είσοδο HDMI.

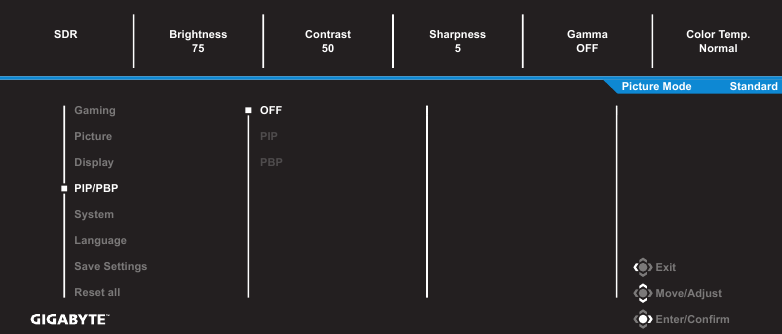

PIP/PBP

Διαμορφώστε τις ρυθμίσεις που σχετίζονται με την πολλαπλή εικόνα.

Στοιχείο	Περιγραφή
OFF	Απενεργοποιήστε τη λειτουργία PIP/PBP.
PIP	Χωρίστε την οθόνη σε 2 μέρη (κύριο παράθυρο και ένθετο παράθυρο). Source: Αλλάξτε την πηγή εισόδου για το ένθετο παράθυρο. PIP Size: Ρυθμίστε το μέγεθος του ένθετου παραθύρου. Location: Μετακινήστε τη θέση του ένθετου παραθύρου. Display Switch: Αντιστρέψτε τα δύο παράθυρα. Audio Switch: Επιλέξτε από ποια πηγή ήχου θέλετε να ακούτε τον ήχο.
PBP	Εμφανίστε διαχωρισμένη οθόνη 1x1 (αριστερό και δεξί παράθυρο). Source: Αλλάξτε την πηγή εισόδου για το δεξί παράθυρο. PBP Size: Ρυθμίστε το μέγεθος του παραθύρου. Display Switch: Αντιστρέψτε τα δύο παράθυρα. Audio Switch: Επιλέξτε από ποια πηγή ήχου θέλετε να ακούτε τον ήχο.

Σημείωση: Το PIP/PBP δεν είναι συμβατό με τις λειτουργίες HDR και AMD FreeSync Premium Pro.

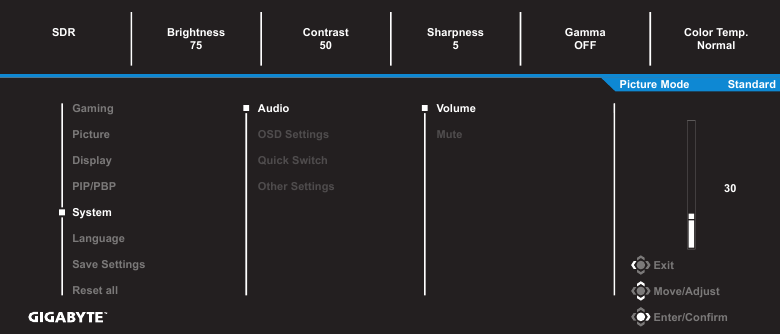

Σύστημα

Διαμορφώστε τις ρυθμίσεις που σχετίζονται με το σύστημα.

Στοιχείο	Περιγραφή
Audio	Διαμορφώστε τις ρυθμίσεις ήχου. Volume: Ρυθμίστε το επίπεδο έντασης ήχου. Mute: Ενεργοποιήστε/Απενεργοποιήστε τη λειτουργία σίγασης.
OSD Settings	Διαμορφώστε τις ρυθμίσεις που σχετίζονται με το μενού οθόνης (OSD). Display Time: Ορίστε τη διάρκεια παραμονής του μενού OSD στην οθόνη. OSD Transparency: Ρυθμίστε τη διαφάνεια του μενού OSD. OSD Lock: Όταν αυτή η λειτουργία είναι ενεργοποιημένη, δεν επιτρέπεται καμία ρύθμιση OSD. Σημείωση: Για να απενεργοποιήσετε τη λειτουργία κλειδώματος OSD, πατήστε το πλήκτρο Control (Έλεγχος). Όταν εμφανιστεί το μήνυμα στην οθόνη, επιλέξτε Yes (Ναι) για να επιβεβαιώσετε.
Quick Switch	Αντιστοιχίστε τη λειτουργία των συντομεύσεων. Διαθέσιμες επιλογές: Aim Stabilizer, Black Equalizer, Volume, Input, Contrast, Brightness και Picture Mode. Η προεπιλεγμένη ρύθμιση των συντομεύσεων είναι όπως παρακάτω: Up (): Black Equalizer Down (): Picture Mode Right (): Input Left (): Volume Σημείωση: Η οθόνη χρησιμοποιεί πάνελ χαμηλού μπλε φωτός και συμμορφώνεται με το πρότυπο TÜV Rheinland Low Blue Light Hardware Solution στην εργοστασιακή επαναφορά/προεπιλεγμένη λειτουργία ρύθμισης (Brightness: 55%, Contrast: 50%, CCT: Normal, Preset mode: Standard).
Other Settings	Resolution Notice: Όταν αυτή η λειτουργία είναι ενεργοποιημένη, το προτεινόμενο μήνυμα ανάλυσης θα εμφανιστεί στην οθόνη όταν η οθόνη αλλάξει σε άλλη πηγή εισόδου. Input Auto Switch: Όταν αυτή η λειτουργία είναι ενεργοποιημένη, μεταβαίνει αυτόματα σε μια διαθέσιμη πηγή εισόδου. Auto Power OFF: Όταν αυτή η λειτουργία είναι ενεργοποιημένη, η οθόνη θα απενεργοποιηθεί αυτόματα μετά από ένα ορισμένο χρονικό διάστημα.

Γλώσσα

Επιλέξτε μια διαθέσιμη γλώσσα για το μενού OSD.

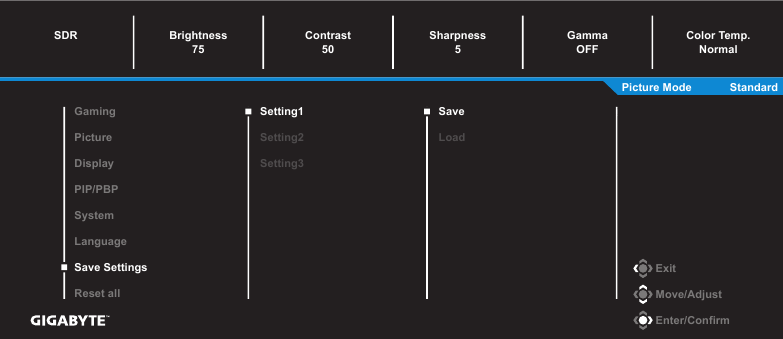

Αποθήκευση ρυθμίσεων

Ορίστε τις εξατομικευμένες διαμορφώσεις OSD για Setting1, Setting2 ή Setting3.

Στοιχείο	Περιγραφή
Αποθήκευση	Αποθηκεύστε τις προσαρμοσμένες ρυθμίσεις.
Φόρτωση	Φορτώστε τις αποθηκευμένες ρυθμίσεις.

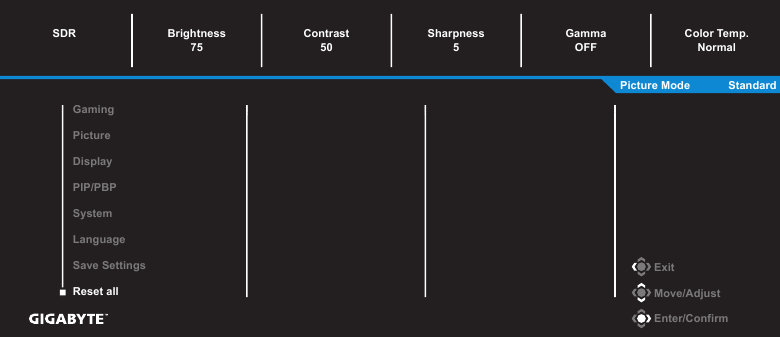

Επαναφορά όλων

Επαναφέρετε την οθόνη στις εργοστασιακές προεπιλεγμένες ρυθμίσεις.

Προδιαγραφές

Στοιχείο	Προδιαγραφές
Μέγεθος οθόνης	28 ίντσες
Αναλογία διαστάσεων	16:9
Ανάλυση	3840 x 2160
Ρυθμός ανανέωσης	144Hz
Διάρκεια ζωής LED	30.000 ώρες
Pixel Pitch	0,16 x 0,16
Φωτεινότητα	300nits (τυπ.)
Αναλογία αντίθεσης	1000:1 (τυπ.)
Βάθος χρώματος	16,7M
Ενεργή περιοχή οθόνης	631,928 (H) x 359,78 (V)
Γωνία θέασης	178°(H) / 178°(V)
Συχνότητα	144Hz
Τερματικά εισόδου/εξόδου	2x HDMI 2.1 1x DP1.4 1x Ακουστικά 1x USB upstream 3x USB 3.0 (downstream, 5V/1.5A) 1x USB Type-C (5V/3A, 9V/2A, 12V/1.5A, 15V/1A)
Τροφοδοσία ρεύματος	AC 100~240V στα 50/60Hz
Κατανάλωση ρεύματος	Ενεργοποίηση: 115W (μέγ.) Αναμονή: < 0,5W Απενεργοποίηση: < 0,3W
Διαστάσεις (Π x Υ x Β)	636,5 x 534,2 x 193,6 mm
Βάρος	6,87 ±0,5 κιλά (με βάση) 5,13 ±0,5 κιλά (χωρίς βάση)
Εύρος θερμοκρασίας (λειτουργία)	0°C έως 40°C

Σημείωση: Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

Λίστα υποστηριζόμενου χρονισμού

Λίστα χρονισμού	HDMI 2.1	Display Port 1.4
640x480@60Hz	V	V
640x480@75Hz	V	V
720x480@60Hz	V	V
800x600@60Hz	V	V
800x600@75Hz	V	V
1024x768@60Hz	V	V
1024x768@75Hz	V	V
1280x720@60Hz	V	V
1280x720@120Hz	V	V
1920x1080@60Hz	V	V
1920x1080@120Hz	V	V
1920x1080@144Hz	V	V
2560x1440@60Hz	V	V
2560x1440@120Hz	V	V
2560x1440@144Hz	V	V
3840x2160@60Hz	V	V
3840x2160@120Hz	V	V
3840x2160@144Hz	V	V

Αντιμετώπιση προβλημάτων

Πρόβλημα	Πιθανές λύσεις
Δεν υπάρχει ρεύμα	Βεβαιωθείτε ότι το καλώδιο ρεύματος είναι σωστά συνδεδεμένο στην πηγή ρεύματος και στην οθόνη. Ελέγξτε το καλώδιο και το βύσμα για να βεβαιωθείτε ότι δεν είναι σπασμένα. Βεβαιωθείτε ότι η οθόνη είναι ενεργοποιημένη.
Δεν εμφανίζεται εικόνα στην οθόνη	Βεβαιωθείτε ότι η οθόνη και ο υπολογιστής είναι σωστά συνδεδεμένα και οι δύο συσκευές είναι ενεργοποιημένες. Βεβαιωθείτε ότι έχετε επιλέξει τη σωστή πηγή εισόδου. Ρυθμίστε τις ρυθμίσεις Φωτεινότητα και Αντίθεση.
Η εικόνα δεν γεμίζει ολόκληρη την οθόνη	Δοκιμάστε διαφορετική ρύθμιση Λειτουργία οθόνης (αναλογία διαστάσεων).
Τα χρώματα είναι παραμορφωμένα	Βεβαιωθείτε ότι το καλώδιο σήματος εισόδου είναι σωστά συνδεδεμένο. Διαμορφώστε τις ρυθμίσεις που σχετίζονται με την εικόνα. Ανατρέξτε στην ενότητα "Εικόνα".
Δεν υπάρχει ήχος ή η ένταση είναι χαμηλή	Βεβαιωθείτε ότι το καλώδιο ακουστικών είναι σωστά συνδεδεμένο. Ρυθμίστε το επίπεδο έντασης. Ρυθμίστε τις ρυθμίσεις που σχετίζονται με τον ήχο του υπολογιστή σας.

Σημείωση: Εάν το πρόβλημα παραμένει, επικοινωνήστε με την εξυπηρέτηση πελατών μας για περαιτέρω βοήθεια.

Βασική φροντίδα

Όταν η οθόνη λερωθεί, κάντε τα εξής για να την καθαρίσετε:

• Σκουπίστε την οθόνη με το μαλακό, χωρίς χνούδι πανί σας για να αφαιρέσετε τυχόν υπολειπόμενη σκόνη.
• Ψεκάστε ή εφαρμόστε το υγρό καθαρισμού σε ένα μαλακό πανί. Στη συνέχεια, σκουπίστε την οθόνη απαλά με το νωπό πανί.

Σημείωση:

• Βεβαιωθείτε ότι το πανί είναι νωπό, αλλά όχι βρεγμένο.
• Κατά το σκούπισμα, αποφύγετε την άσκηση υπερβολικής πίεσης στην οθόνη.
• Τα όξινα ή λειαντικά καθαριστικά μπορεί να προκαλέσουν ζημιά στην οθόνη.

Σημειώσεις σχετικά με τη φόρτιση USB

Οι παρακάτω συσκευές δεν είναι συμβατές με το BC 1.2 της λειτουργίας CDP. Όταν ο διανομέας είναι συνδεδεμένος σε έναν υπολογιστή, αυτές οι συσκευές δεν μπορούν να φορτιστούν χρησιμοποιώντας το καλώδιο USB.

Προμηθευτής	Συσκευή	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ

Προφυλάξεις ασφαλείας

Διαβάστε τις παρακάτω Προφυλάξεις ασφαλείας πριν χρησιμοποιήσετε την οθόνη.

• Χρησιμοποιείτε μόνο τα αξεσουάρ που παρέχονται με την οθόνη ή που συνιστώνται από τον κατασκευαστή.
• Κρατήστε την πλαστική σακούλα συσκευασίας για το προϊόν σε ένα μέρος που δεν είναι προσβάσιμο από παιδιά.
• Πριν συνδέσετε την οθόνη στην πρίζα, βεβαιωθείτε ότι η ονομαστική τάση του καλωδίου ρεύματος είναι συμβατή με τις προδιαγραφές ρεύματος στη χώρα όπου βρίσκεστε.
• Το βύσμα του καλωδίου ρεύματος πρέπει να είναι συνδεδεμένο σε μια σωστά καλωδιωμένη και γειωμένη πρίζα.
• Μην αγγίζετε το βύσμα με βρεγμένα χέρια, διαφορετικά μπορεί εύκολα να προκληθεί ηλεκτροπληξία.
• Τοποθετήστε την οθόνη σε ένα σταθερό και καλά αεριζόμενο μέρος.
• Μην τοποθετείτε την οθόνη κοντά σε πηγές θερμότητας, όπως ηλεκτρικά καλοριφέρ ή άμεσο ηλιακό φως.
• Οι τρύπες ή τα ανοίγματα στην οθόνη είναι για εξαερισμό. Μην καλύπτετε ή φράζετε τις οπές εξαερισμού με αντικείμενα.
• Μην χρησιμοποιείτε την οθόνη κοντά σε νερό, ποτά ή κάθε είδους υγρά. Η μη τήρηση αυτού του κανόνα μπορεί να οδηγήσει σε ηλεκτροπληξία ή ζημιά στην οθόνη.
• Φροντίστε να αποσυνδέσετε την οθόνη από την πρίζα πριν τον καθαρισμό.
• Επειδή η επιφάνεια της οθόνης γρατζουνίζεται εύκολα, αποφύγετε να αγγίζετε την επιφάνεια με οποιοδήποτε σκληρό ή αιχμηρό αντικείμενο.
• Χρησιμοποιήστε ένα μαλακό πανί χωρίς χνούδι αντί για χαρτομάντιλο για να σκουπίσετε την οθόνη. Μπορείτε να χρησιμοποιήσετε ένα καθαριστικό γυαλιού για να καθαρίσετε την οθόνη, εάν απαιτείται. Ωστόσο, μην ψεκάζετε ποτέ το καθαριστικό απευθείας στην οθόνη.
• Αποσυνδέστε το καλώδιο ρεύματος εάν η οθόνη δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα.
• Μην επιχειρήσετε να αποσυναρμολογήσετε ή να επισκευάσετε την οθόνη μόνοι σας.

Πληροφορίες σέρβις GIGABYTE

Στοιχεία επικοινωνίας:
G.B.T. Inc.
Διεύθυνση: 17358 Railroad street, City Of Industry, CA91748
Τηλ.: 1-626-854-9338
Περισσότερες πληροφορίες σέρβις, επισκεφθείτε τον επίσημο ιστότοπο της GIGABYTE: https://www.gigabyte.com/

Αναφορές

• GIGABYTE Global

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο χρήστη οθόνης παιχνιδιών GIGABYTE M28U

Διαθέσιμες γλώσσες
