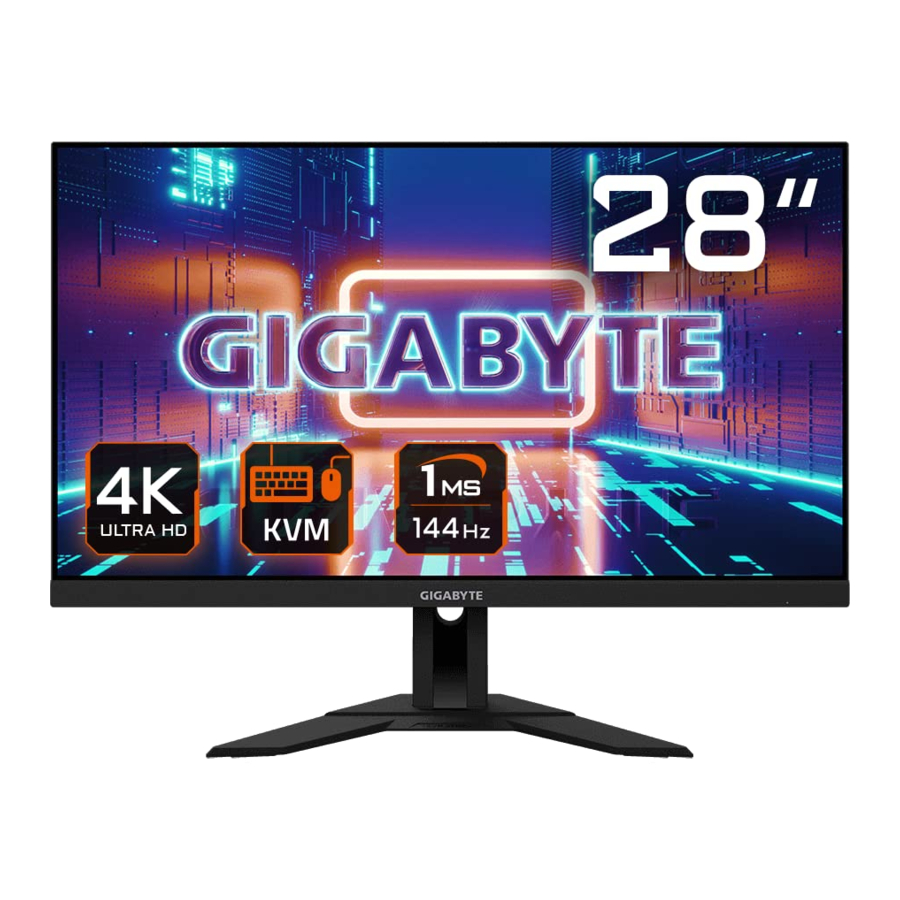

GIGABYTE M28U - Ойын мониторының нұсқаулығы

КІРІСПЕ

Қаптамадан шығару

1. Қораптың дұрыс бағытта екеніне көз жеткізіп, қорапты тұрақты бетке абайлап қойыңыз. Содан кейін қақпақты ашыңыз.

2. Жоғарғы EPS көбігінен заттарды алыңыз.

3. Жоғарғы EPS көбігін қораптан алыңыз. Содан кейін мониторды төменгі EPS көбігінен алуға болады.


Қаптама мазмұны

Сіздің қаптама қорабыңызбен бірге келесі элементтер жеткізіледі. Егер олардың біреуі жоқ болса, жергілікті дилерге хабарласыңыз.

Ескертпе: Мониторды болашақта тасымалдау үшін қаптама қорабы мен орау материалдарын сақтаңыз.

Өнімге шолу

Алдыңғы көрініс

1. Қуат шамы (Power LED)

Артқы көрініс

1. Басқару батырмасы (Control button)
2. KVM батырмасы (KVM button)
3. Kensington құлпы (Kensington lock)
4. AC IN ұясы (AC IN jack)
5. Құлаққап ұясы (Headphone jack)
6. HDMI порттары (x2)
7. DisplayPort
8. USB Type-C порты (USB Type-C port)
9. USB жоғарғы ағын порты (USB upstream port)
10. USB 3.0 порттары (x3)

Ескертпе:

HDMI, HDMI логотипі және High-Definition Multimedia Interface - HDMI Licensing LLC компаниясының сауда белгілері немесе тіркелген сауда белгілері болып табылады.

ЖҰМЫСТЫ БАСТАУ

Монитордың тіреуішін орнату

1. Мониторды төменгі EPS көбігіне экраны төмен қаратып қойыңыз.
2. Тіреуіштегі жоғарғы ілмектерді монитордың артқы жағындағы бекіту ұяларына туралап, сырғытыңыз. Құлыптау ілмегін алға қарай итеріп, содан кейін монитордың артқы жағындағы бекіту ұяларына тіреуіштегі төменгі ілмектерді бекіту үшін босатыңыз.

3. Монитордың тіреуішін тіреуіштің астындағы тіреуішпен туралаңыз. Содан кейін тіреуішті тіреуішке бекітіңіз.

4. Бұрандалы сақинаны көтеріп, монитордың тіреуішін орнында бекіту үшін сағат тілімен бұраңыз.

   Ескертпе: Бұранданы қатайту үшін тиынды немесе кішкене жалпақ бұрағышты да пайдалануға болады.
5. Мониторды тік қалыпқа келтіріп, үстелге қойыңыз.

Көру бұрышын реттеу

Ескертпе: Реттеу кезінде экран құлап кетпеуі үшін монитордың тіреуішін ұстаңыз.

Еңкею бұрышын реттеу

Экранды қажетті көру бұрышына қарай алға немесе артқа еңкейтіңіз (5˚-тан 20˚-қа дейін).

Экран биіктігін реттеу

Экранды қажетті биіктікке дейін төмендетіңіз немесе көтеріңіз (0-ден 130 мм-ге дейін).

Қабырғаға орнату кронштейнін орнату (міндетті емес)

Тек өндіруші ұсынған 100 x 100 мм қабырғаға орнату жинағын пайдаланыңыз.

1. Мониторды төменгі EPS көбігіне экраны төмен қаратып қойыңыз.
2. Құлыптау ілмегін алға қарай итеріп тұрып, жоғарғы ілмектерді монитордың артқы жағындағы бекіту ұяларынан босату үшін тіреуішті артқа қарай жылжытыңыз. Содан кейін тіреуішті алыңыз.

3. Бекіту кронштейнін монитордың артқы жағындағы бекіту тесіктеріне бекітіңіз. Содан кейін кронштейнді орнында бекіту үшін бұрандаларды пайдаланыңыз.


Ескертпе: Мониторды қабырғаға орнату үшін қабырғаға орнату кронштейні жинағына кіретін орнату нұсқаулығын қараңыз.

Қосылымдарды жасау

1. Қуат кабелі (Power cable)
2. Құлаққап кабелі (Headphone cable)
3. HDMI кабелі (HDMI cable)
4. DisplayPort кабелі (DisplayPort cable)
5. USB Type-C кабелі (USB Type-C cable)
6. USB (A-Male to B-Male) кабелі (USB (A-Male to B-Male) cable)
7. USB кабелі (USB cable)

ҚҰРЫЛҒЫНЫ ПАЙДАЛАНУ

Қуатты қосу/өшіру

Қуатты қосу

1. Қуат кабелінің бір ұшын монитордың артқы жағындағы AC IN ұясына қосыңыз.
2. Қуат кабелінің екінші ұшын розеткаға қосыңыз.
3. Мониторды қосу үшін Басқару батырмасын (Control button) басыңыз. Қуат шамы (Power LED) ақ түспен жанады, бұл монитордың пайдалануға дайын екенін білдіреді.


Ескертпе: Егер сигнал болмаса, монитор біраз уақыт Сигнал жоқ (No Signal) хабарландыруын көрсетеді. Содан кейін монитор қуат үнемдеу режиміне өтеді және Қуат шамы (Power LED) ақ түспен жанады және бір секундтық аралықпен жыпылықтай бастайды.

Қуатты өшіру
Мониторды өшіру үшін Басқару батырмасын (Control button) 2 секунд басып тұрыңыз. Ескертпе: Экранда Негізгі (Main) мәзірі пайда болғанда, Басқару батырмасын (Control button) төмен жылжыту арқылы мониторды өшіруге болады ().

Пайдаланушыға ыңғайлылық ұсынымдары

Төменде мониторды ыңғайлы көруге арналған бірнеше кеңестер берілген:

• Мониторларды оңтайлы көру қашықтығы шамамен 510 мм-ден 760 мм-ге дейін (20 дюймден 30 дюймге дейін) құрайды.
• Жалпы нұсқаулық - ыңғайлы отырған кезде экранның жоғарғы жағы көз деңгейінде немесе сәл төменірек болатындай етіп мониторды орналастыру.
• Орындап жатқан жұмыс түріне сәйкес жарықтандыруды пайдаланыңыз.
• Әр 30 минут сайын үзіліс жасап тұрыңыз (кемінде 10 минут).
• Үзіліс кезінде монитор экранынан көзіңізді алып, кемінде 20 секунд бойы алыстағы нысанға назар аударыңыз.
• Көз жаттығулары көздің шаршауын азайтуға көмектеседі. Бұл жаттығуларды жиі қайталаңыз:
  1. жоғары және төмен қараңыз
  2. көзіңізді баяу айналдырыңыз
  3. көзіңізді диагональ бойынша жылжытыңыз.

Кіріс көзін таңдау

1. Кіріс (Input) мәзіріне кіру үшін Басқару батырмасын (Control button) оңға жылжытыңыз ().
2. Қажетті кіріс көзін таңдау үшін Басқару батырмасын (Control button) жоғары/төмен жылжытыңыз (). Содан кейін растау үшін Басқару батырмасын (Control button) басыңыз.


ОПЕРАЦИЯЛАР

Жылдам мәзір

Ыстық перне

Әдепкі бойынша, Control батырмасына арнайы функция тағайындалған.
Ескертпе: Алдын ала орнатылған ыстық перне функциясын өзгерту үшін "Жылдам ауыстыру" бөлімін қараңыз.
Ыстық перне функциясына кіру үшін келесі әрекеттерді орындаңыз:

• Control батырмасын жоғары жылжытыңыз () Black Equalizer мәзіріне кіру үшін.
  Параметрді реттеу үшін Control батырмасын жоғары/төмен жылжытыңыз () және растау үшін Control батырмасын басыңыз.

• Control батырмасын төмен жылжытыңыз () Picture Mode (Сурет режимі) мәзіріне кіру үшін.
  Қажетті опцияны таңдау үшін Control батырмасын жоғары/төмен жылжытыңыз () және растау үшін Control батырмасын басыңыз.

• Control батырмасын солға жылжытыңыз () Volume (Дыбыс деңгейі) мәзіріне кіру үшін. Құлаққаптың дыбыс деңгейін реттеу үшін Control батырмасын жоғары/төмен жылжытыңыз () және растау үшін Control батырмасын басыңыз.

• Control батырмасын оңға жылжытыңыз () Input (Кіріс) мәзіріне кіру үшін.
  "Кіріс көзін таңдау" бөлімін қараңыз.

Ескертпе: Мәзірді жабу үшін Control батырмасын солға жылжытыңыз ( ).

Функция пернесінің нұсқаулығы

Main (Негізгі) мәзірін көрсету үшін Control батырмасын басыңыз.

Содан кейін қажетті функцияны таңдау және байланысты параметрлерді конфигурациялау үшін Control батырмасын пайдаланыңыз.

KVM

Экранда Main (Негізгі) мәзірі пайда болғанда, KVM мәзіріне кіру үшін Control батырмасын солға жылжытыңыз ().

• KVM Switch (KVM ауыстырғышы): KVM Wizard (KVM шебері) параметрлерінде USB-B немесе Type-C қосылымына тағайындалған кіріс көзін ауыстырыңыз.
  Құрылғыға бірнеше кіріс сигналы қосылған кезде, жүйе USB Type-C кіріс сигналын анықтағаннан кейін экранда хабарлама терезесі пайда болады.

  USB Type-C кіріс көзіне ауысу үшін KVM батырмасын немесе Control батырмасын жай басыңыз.
  Алайда, қазіргі таңдалған кіріс көзінен ешқандай кіріс сигналы болмаған кезде, жүйе алдыңғы қосылған кіріс көзіне қайта оралады.
  Ескертпе: KVM батырмасының функциясы өшірілсе (KVM OFF (KVM өшірулі)), бұл опция өшіріледі.
• KVM Wizard (KVM шебері): KVM-ге қатысты параметрлерді конфигурациялаңыз.
  Алдымен USB Type-B қосылымымен байланыстырылатын кіріс көзін орнатыңыз, содан кейін USB Type-C қосылымымен жалғастырыңыз.

  Ескертпе: Егер сіз USB-B Display (USB-B дисплейі) параметрін Type-C (Type-C) етіп орнатсаңыз, TYPE-C Display (TYPE-C дисплейі) мәзірінің опциясы автоматты түрде өшіріледі. Сонда сіз KVM Wizard (KVM шебері) бетіндегі KVM status (KVM күйін) төмендегідей көресіз.

• KVM ON/OFF (KVM қосу/өшіру): KVM батырмасының функциясын қосыңыз/өшіріңіз.
  • KVM батырмасының функциясын қосу үшін ON (Қосу) тармағын таңдаңыз. Жүйе USB Type-C кіріс сигналын анықтағаннан кейін экранда хабарлама терезесі пайда болады.

    USB Type-C кіріс көзіне ауысу үшін KVM батырмасын немесе Control батырмасын басыңыз.
    Ескертпе: KVM батырмасының функциясы қосылған кезде, сол жақ панельде KVM ON (KVM қосулы) көрсетіледі.
  • KVM батырмасының функциясын өшіру үшін OFF (Өшіру) тармағын таңдаңыз.
    Ескертпе: KVM батырмасының функциясы өшірілген кезде, сол жақ панельде KVM OFF (KVM өшірулі) көрсетіледі.
• KVM Reset (KVM қалпына келтіру): KVM әдепкі параметрлерін қалпына келтіріңіз.
  • HDMI 1 кіріс көзі USB Type-B қосылымымен байланыстырылған.
  • USB Type-C кіріс көзі USB Type-C қосылымымен байланыстырылған.
  • KVM ON/OFF (KVM қосу/өшіру) функциясы ON (Қосу) күйіне орнатылған.

Ойынға көмек

Экранда Main (Негізгі) мәзірі пайда болғанда, Game Assist (Ойынға көмек) мәзіріне кіру үшін Control батырмасын оңға жылжытыңыз ().

• GAME INFO (Ойын туралы ақпарат): FPS (First Person Shooting) ойынына қатысты параметрлерді конфигурациялаңыз.
  • Кері санау таймері режимін таңдау үшін Gaming Timer (Ойын таймері) тармағын таңдаңыз. Бұл функцияны өшіру үшін параметрді OFF (Өшіру) күйіне орнатыңыз.
  • Ойын есептегішін немесе нақты уақыттағы жаңарту жылдамдығы параметрін қосу/өшіру үшін Gaming Counter (Ойын есептегіші) немесе Refresh Rate (Жаңарту жылдамдығы) тармағын таңдаңыз.
  • Экранда көрсетілетін ақпараттың орнын көрсету үшін Info Location (Ақпарат орны) тармағын таңдаңыз.

• Crosshair (Көздеуіш): Ойын ортаңызға сәйкес келетін қажетті көздеуіш түрін таңдаңыз. Бұл нысанаға алуды әлдеқайда жеңілдетеді.
• Dashboard (Басқару тақтасы): Басқару тақтасының параметрлерін конфигурациялаңыз.

  • ON (Қосу): Функцияны қосыңыз. Содан кейін экранда көрсетілетін қажетті опцияларды таңдаңыз.
  • OFF (Өшіру): Функцияны өшіріңіз.
  • Dashboard Location (Басқару тақтасының орны): Экранда көрсетілетін Басқару тақтасы ақпаратының орнын көрсетіңіз. Басқару тақтасының конфигурациясы аяқталғаннан кейін, ол жүйе деректерін USB порты арқылы SOC-қа тасымалдайды және экранда таңдалған функциялардың мәнін көрсетеді.

    Ескертпе: USB кабелінің монитордың USB жоғарғы ағын портына және компьютеріңіздің USB портына дұрыс қосылғанына көз жеткізіңіз.
• Display Alignment (Дисплейді туралау): Функция қосылған кезде, ол экранның төрт жағында туралау сызықтарын көрсетеді, бұл бірнеше мониторды тамаша туралау үшін ыңғайлы құралды қамтамасыз етеді.

Құрылғы параметрлерін конфигурациялау

Экранда Main (Негізгі) мәзірі пайда болғанда, Control (Басқару) түймесін жоғары () басып, Settings (Параметрлер) мәзіріне кіріңіз.
Ескертпе: Мәзірде шарлау және реттеулер жасау үшін Control (Басқару) түймесін пайдаланыңыз.

Ойын

Ойынға қатысты параметрлерді конфигурациялаңыз.

Элемент	Сипаттамасы
Aim Stabilizer (Көздеу тұрақтандырғышы)	Бұл функция қосылған кезде, ол жылдам қозғалатын ойындардағы қозғалыс бүлікті азайтады. Ескертпе: Бұл функция келесі жағдайларда қолжетімді емес: жиілік параметрі 100 Гц-тен төмен болғанда. ағымдағы дереккөз HDR болғанда.
Black Equalizer (Қара теңестіргіш)	Қара аймақтардың жарықтығын реттеңіз.
Super Resolution (Супер ажыратымдылық)	Төмен ажыратымдылықтағы суреттерді өткірлеңіз.
Display Mode (Дисплей режимі)	Экранның арақатынасын таңдаңыз. Full (Толық): Кіріс суретті экранды толтыру үшін масштабтаңыз. 16:9 арақатынасындағы суреттер үшін өте қолайлы. Aspect (Аспект): Кіріс суретті геометриялық бұрмаланусыз, экранның мүмкіндігінше көп бөлігін толтырып көрсетіңіз. 1:1: Кіріс суретті масштабтаусыз, бастапқы ажыратымдылығында көрсетіңіз. 22"W(16:10): Кіріс суретті 16:10 арақатынасындағы 22"W мониторындағыдай етіп көрсетіңіз. 23"W(16:9): Кіріс суретті 16:9 арақатынасындағы 23"W мониторындағыдай етіп көрсетіңіз. 23.6"W(16:9): Кіріс суретті 16:9 арақатынасындағы 23.6"W мониторындағыдай етіп көрсетіңіз. 24"W(16:9): Кіріс суретті 16:9 арақатынасындағы 24"W мониторындағыдай етіп көрсетіңіз. 27"W(16:9): Кіріс суретті 16:9 арақатынасындағы 27"W мониторындағыдай етіп көрсетіңіз. Ескертпе: AMD FreeSync Premium Pro функциясы іске қосылған кезде 1:1, 22"W(16:10), 23"W(16:9), 23.6W"(16:9), 24"W(16:9) және 27"W(16:9) опциялары өшіріледі.
Overdrive	LCD мониторының жауап беру уақытын жақсартыңыз.
AMD FreeSync Premium Pro	Бұл функция қосылған кезде, ол ойындар ойнаған кезде экранның кідірісі мен жыртылуын жояды.

Сурет

Суретке қатысты параметрлерді конфигурациялаңыз.

Алдын ала орнатылған сурет режимінің бірін таңдаңыз.

• Standard (Стандартты): Құжаттарды өңдеу немесе веб-сайттарды қарау үшін.
• FPS: FPS (First Person Shooting) ойындарын ойнау үшін.
• RTS/RPG: RTS (Real-Time Strategy) немесе RPG (Role-Playing Game) ойындарын ойнау үшін.
• Movie (Фильм): Фильмдерді көру үшін.
• Reader (Оқу): Құжаттарды қарау үшін.
• sRGB: Компьютердегі фотосуреттер мен графиканы көру үшін.
• Custom 1 (Арнайы 1): Реттелген сурет режимінің параметрлері.
• Custom 2 (Арнайы 2): Реттелген сурет режимінің параметрлері.
• Custom 3 (Арнайы 3): Реттелген сурет режимінің параметрлері.

Содан кейін келесі сурет параметрлерін конфигурациялай аласыз.

Элемент	Сипаттамасы
Brightness (Жарықтық)	Суреттің жарықтығын реттеңіз.
Contrast (Контраст)	Суреттің контрастын реттеңіз.
Color (Түс)	Қызыл, жасыл және көк түстердің реңін және қанықтылығын реттеңіз.
Color Vibrance (Түс жандылығы)	Көмескі түстердің қарқындылығын реттеңіз.
Sharpness (Айқындық)	Суреттің айқындығын реттеңіз.
Gamma (Гамма)	Жарықтылықтың ортаңғы деңгейін реттеңіз.
Color Temp (Түс температурасы)	Түс температурасын таңдаңыз. Ескертпе: Өзіңіздің қалауыңыз бойынша қызыл (R), жасыл (G) немесе көк (B) деңгейін реттеу арқылы түс температурасын реттеу үшін User Define (Пайдаланушы анықтаған) тармағын таңдаңыз.
DCR	Оңтайлы контрастқа қол жеткізу үшін суреттің қара деңгейін реттеңіз.
Senseye Demo	Экранды екіге бөліңіз (2 терезе). Таңдалған режимнің келісім бойынша параметрлері бар суреті сол жақ терезеде, ал жаңа параметрлері бар реттелген сурет оң жақ терезеде пайда болады.
Local Dimming (Жергілікті күңгірттеу)	Мониторда көрсетілетін суреттердің қара түсін жақсартыңыз.
Reset Picture (Суретті қалпына келтіру)	Барлық Picture (Сурет) параметрлерін келісім бойынша параметрлерге қалпына келтіріңіз.

Дисплей

Дисплей экранына қатысты параметрлерді конфигурациялаңыз.

Элемент	Сипаттамасы
Input (Кіріс)	Кіріс көзін таңдаңыз.
RGB PC Range (RGB PC диапазоны)	Сәйкес RGB диапазоны параметрін таңдаңыз немесе мониторға оны автоматты түрде анықтауға рұқсат етіңіз.
Overscan	Бұл функция қосылған кезде, ол суреттің ең сыртқы шеттерін жасыру үшін кіріс суретті аздап үлкейтеді. Ескертпе: Бұл опция тек HDMI кірісі үшін ғана қолжетімді.

PIP/PBP

Көп суретті параметрлерді конфигурациялаңыз.

Элемент	Сипаттамасы
OFF (Өшірулі)	PIP/PBP функциясын өшіріңіз.
PIP	Экранды 2 бөлікке бөліңіз (негізгі терезе және кірістірілген терезе). Source (Дереккөз): Кірістірілген терезе үшін кіріс көзін өзгертіңіз. PIP Size (PIP өлшемі): Кірістірілген терезенің өлшемін реттеңіз. Location (Орналасу): Кірістірілген терезенің орнын жылжытыңыз. Display Switch (Дисплей қосқышы): Екі терезені ауыстырыңыз. Audio Switch (Аудио қосқышы): Дыбысты қай аудио көзінен естігіңіз келетінін таңдаңыз.
PBP	1x1 бөлінген экранды көрсетіңіз (сол және оң жақ терезелер). Source (Дереккөз): Оң жақ терезе үшін кіріс көзін өзгертіңіз. PBP Size (PBP өлшемі): Терезенің өлшемін реттеңіз. Display Switch (Дисплей қосқышы): Екі терезені ауыстырыңыз. Audio Switch (Аудио қосқышы): Дыбысты қай аудио көзінен естігіңіз келетінін таңдаңыз.

Ескертпе: PIP/PBP HDR және AMD FreeSync Premium Pro функцияларымен үйлесімді емес.

Жүйе

Жүйеге қатысты параметрлерді конфигурациялаңыз.

Элемент	Сипаттамасы
Audio (Аудио)	Аудио параметрлерін конфигурациялаңыз. Volume (Дыбыс деңгейі): Дыбыс деңгейін реттеңіз. Mute (Дыбысты өшіру): Дыбысты өшіру функциясын қосыңыз/өшіріңіз.
OSD Settings (OSD параметрлері)	Экрандағы дисплей (OSD) мәзіріне қатысты параметрлерді конфигурациялаңыз. Display Time (Көрсету уақыты): OSD мәзірінің экранда қалу ұзақтығын орнатыңыз. OSD Transparency (OSD мөлдірлігі): OSD мәзірінің мөлдірлігін реттеңіз. OSD Lock (OSD құлпы): Бұл функция қосылған кезде, OSD реттеуіне рұқсат етілмейді. Ескертпе: OSD құлпы функциясын өшіру үшін Control (Басқару) түймесін басыңыз. Экранда хабарлама пайда болғанда, растау үшін Yes (Иә) тармағын таңдаңыз.
Quick Switch (Жылдам қосқыш)	Ыстық пернелердің функциясын тағайындаңыз. Қолжетімді опциялар: Aim Stabilizer (Көздеу тұрақтандырғышы), Black Equalizer (Қара теңестіргіш), Volume (Дыбыс деңгейі), Input (Кіріс), Contrast (Контраст), Brightness (Жарықтық) және Picture Mode (Сурет режимі). Төмендегідей ыстық пернелердің келісім бойынша параметрі: Жоғары (): Black Equalizer (Қара теңестіргіш) Төмен (): Picture Mode (Сурет режимі) Оңға (): Input (Кіріс) Солға (): Volume (Дыбыс деңгейі) Ескертпе: Монитор зауыттық қалпына келтіру/келісім бойынша параметр режимінде (Brightness (Жарықтық): 55%, Contrast (Контраст): 50%, CCT: Normal (Қалыпты), Preset mode (Алдын ала орнату режимі): Standard (Стандартты)) төмен көк жарық панелін және TÜV Rheinland Low Blue Light Hardware Solution сәйкестігін пайдаланады.
Other Settings (Басқа параметрлер)	Resolution Notice (Ажыратымдылық туралы ескертпе): Бұл функция қосылған кезде, монитор басқа кіріс көзіне ауысқанда, ұсынылатын ажыратымдылық туралы хабарлама экранда пайда болады. Input Auto Switch (Кірісті автоматты түрде ауыстыру): Бұл функция қосылған кезде, ол автоматты түрде қолжетімді кіріс көзіне ауысады. Auto Power OFF (Автоматты түрде өшіру): Бұл функция қосылған кезде, монитор белгілі бір уақыттан кейін автоматты түрде өшеді.

Тіл

OSD мәзірі үшін қолжетімді тілді таңдаңыз.

Параметрлерді сақтау

Setting1, Setting2 немесе Setting3 үшін жеке OSD конфигурацияларын орнатыңыз.

Элемент	Сипаттамасы
Save (Сақтау)	Реттелген параметрлерді сақтаңыз.
Load (Жүктеу)	Сақталған параметрлерді жүктеңіз.

Барлығын қалпына келтіру

Мониторды зауыттық келісім бойынша параметрлерге қалпына келтіріңіз.

Техникалық сипаттамалар

Элемент	Техникалық сипаттамалар
Панель өлшемі	28 дюйм
Бейне пішімі	16:9
Ажыратымдылық	3840 x 2160
Жаңарту жиілігі	144Hz
LED қызмет ету мерзімі	30,000 сағат
Пиксель қадамы	0.16 x 0.16
Жарықтық	300nits (typ.)
Контраст коэффициенті	1000:1 (typ.)
Түс тереңдігі	16.7M
Белсенді дисплей аймағы	631.928 (H) x 359.78 (V)
Көру бұрышы	178°(H) / 178°(V)
Жиілік	144Hz
Кіріс/шығыс терминалдары	2x HDMI 2.1 1x DP1.4 1x Құлаққап 1x USB upstream 3x USB 3.0 (төмен ағын, 5V/1.5A) 1x USB Type-C (5V/3A, 9V/2A, 12V/1.5A, 15V/1A)
Қуат көзі	AC 100~240V at 50/60Hz
Қуат тұтыну	Қосулы: 115W (max.) Күту режимі: < 0.5W Өшірулі: < 0.3W
Өлшемдері (W x H x D)	636.5 x 534.2 x 193.6 mm
Салмақ	6.87 ±0.5 kgs (тіреуішпен) 5.13 ±0.5 kgs (тіреуішсіз)
Температура диапазоны (жұмыс істеу)	0°C to 40°C

Ескертпе: Техникалық сипаттамалар ескертусіз өзгертілуі мүмкін.

Қолдау көрсетілетін уақыт тізімі

Уақыт тізімі	HDMI 2.1	Display Port 1.4
640x480@60Hz	V	V
640x480@75Hz	V	V
720x480@60Hz	V	V
800x600@60Hz	V	V
800x600@75Hz	V	V
1024x768@60Hz	V	V
1024x768@75Hz	V	V
1280x720@60Hz	V	V
1280x720@120Hz	V	V
1920x1080@60Hz	V	V
1920x1080@120Hz	V	V
1920x1080@144Hz	V	V
2560x1440@60Hz	V	V
2560x1440@120Hz	V	V
2560x1440@144Hz	V	V
3840x2160@60Hz	V	V
3840x2160@120Hz	V	V
3840x2160@144Hz	V	V

Ақаулықтарды жою

Проблема	Мүмкін шешім(дер)
Қуат жоқ	Қуат кабелінің қуат көзіне және мониторға дұрыс жалғанғанын тексеріңіз. Кабель мен ашаның сынбағанына көз жеткізіңіз. Монитордың қосылғанына көз жеткізіңіз.
Экранда ешқандай кескін пайда болмайды	Монитор мен компьютердің дұрыс жалғанғанына және екі құрылғының да қосылғанына көз жеткізіңіз. Дұрыс кіріс көзін таңдағаныңызға көз жеткізіңіз. Жарықтық және Контраст параметрлерін реттеңіз.
Кескін бүкіл экранды толтырмайды	Әртүрлі Дисплей режимін (қатынас коэффициентін) параметрін қолданып көріңіз.
Түстер бұрмаланған	Кіріс сигналы кабелінің дұрыс жалғанғанына көз жеткізіңіз. Кескінге қатысты параметрлерді конфигурациялаңыз. "Сурет" бөлімін қараңыз.
Дыбыс жоқ немесе дыбыс деңгейі төмен	Құлаққап кабелінің дұрыс жалғанғанына көз жеткізіңіз. Дыбыс деңгейін реттеңіз. Компьютеріңіздің дыбысқа қатысты параметрлерін реттеңіз.

Ескертпе: Егер мәселе шешілмесе, қосымша көмек алу үшін біздің тұтынушыларға қызмет көрсету орталығына хабарласыңыз.

Негізгі күтім

Экран кірлеген кезде, экранды тазалау үшін келесі әрекеттерді орындаңыз:

• Қалдық шаңды кетіру үшін экраныңызды жұмсақ, түксіз матамен сүртіңіз.
• Тазалау сұйықтығын жұмсақ шүберекке бүркіңіз немесе жағыңыз. Содан кейін дымқыл шүберекпен экранды ақырын сүртіңіз.

Ескертпе:

• Шүберектің дымқыл екеніне көз жеткізіңіз, бірақ дымқыл емес.
• Сүрткен кезде экранға шамадан тыс қысым жасаудан аулақ болыңыз.
• Қышқылды немесе абразивті тазалағыштар экранды зақымдауы мүмкін.

USB зарядтау туралы ескертпелер

Келесі құрылғылар CDP режимінің BC 1.2 нұсқасымен үйлесімді емес. Hub компьютерге қосылған кезде, бұл құрылғыларды USB кабелін пайдаланып зарядтау мүмкін емес.

Сатушы	Құрылғы	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

ҚАУІПСІЗДІК АҚПАРАТЫ

Қауіпсіздік шаралары

Мониторды пайдаланбас бұрын келесі Қауіпсіздік шараларын оқып шығыңыз.

• Тек монитормен бірге берілген немесе өндіруші ұсынған керек-жарақтарды пайдаланыңыз.
• Өнімге арналған пластик қаптама қапшығын балалардың қолы жетпейтін жерде сақтаңыз.
• Мониторды розеткаға қосар алдында қуат кабелінің кернеуі сіз орналасқан елдегі қуат сипаттамасына сәйкес келетініне көз жеткізіңіз.
• Қуат сымының ашасы дұрыс сыммен қосылған және жерге қосылған розеткаға қосылуы керек.
• Ашаға дымқыл қолмен тигізбеңіз, әйтпесе электр тогының соғуы оңай.
• Мониторды тұрақты және жақсы желдетілетін жерге қойыңыз.
• Мониторды электр жылытқыштары немесе тікелей күн сәулесі сияқты кез келген жылу көздерінің жанына қоймаңыз.
• Монитордағы тесіктер немесе саңылаулар желдетуге арналған. Желдету тесіктерін ешқандай заттармен жаппаңыз немесе жаппаңыз.
• Мониторды судың, сусындардың немесе барлық сұйықтықтардың жанында пайдаланбаңыз. Олай етпеу электр тогының соғуына немесе монитордың зақымдалуына әкелуі мүмкін.
• Тазалау алдында мониторды розеткадан ажыратуды ұмытпаңыз.
• Экран бетін сызу оңай болғандықтан, бетіне қатты немесе өткір затпен тигізбеңіз.
• Экранды сүрту үшін майлықтың орнына жұмсақ түксіз матаны пайдаланыңыз. Қажет болса, мониторды тазалау үшін әйнек тазалағышты пайдалануға болады. Дегенмен, тазалағышты ешқашан тікелей экранға бүркімеңіз.
• Егер монитор ұзақ уақыт бойы пайдаланылмаса, қуат кабелін ажыратыңыз.
• Мониторды өздігінен бөлшектеуге немесе жөндеуге тырыспаңыз.

GIGABYTE қызмет көрсету туралы ақпарат

Байланыс ақпараты:
G.B.T. Inc.
Мекен-жайы: 17358 Railroad street, City Of Industry, CA91748
Тел.: 1-626-854-9338
Қосымша қызмет көрсету туралы ақпарат алу үшін GIGABYTE ресми сайтына кіріңіз: https://www.gigabyte.com/

Сілтемелер

• GIGABYTE Global

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

GIGABYTE M28U - Ойын мониторының нұсқаулығы жүктеп алу

Қолжетімді тілдер
