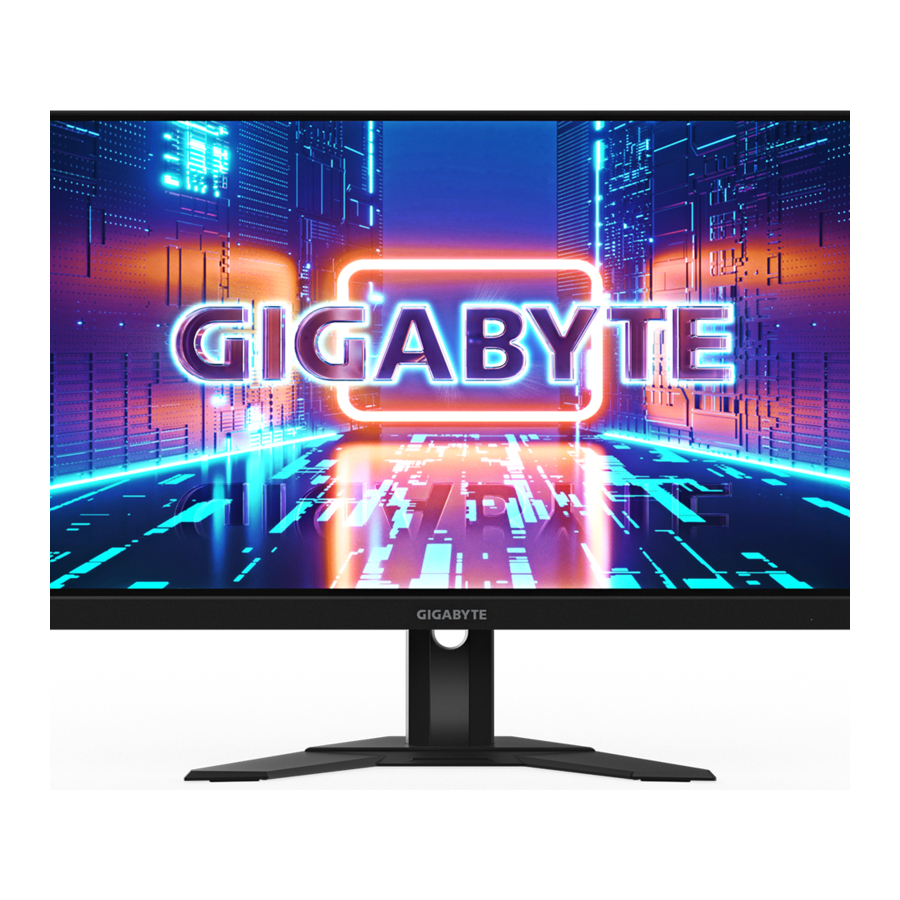

GIGABYTE M27U - Ойын мониторының нұсқаулығы

Мазмұны

1 КІРІСПЕ
2 ЖҰМЫСТЫ БАСТАУ
3 ҚҰРЫЛҒЫНЫ ПАЙДАЛАНУ
4 ОПЕРАЦИЯЛАР
- 4.1 Жылдам мәзір
  - 4.1.1 Ыстық перне
  - 4.1.2 Функция пернесінің нұсқаулығы
    - 4.1.2.1 KVM
    - 4.1.2.2 Ойынға көмек
- 4.2 Құрылғы параметрлерін конфигурациялау
5 Техникалық сипаттамалар
6 Қолдау көрсетілетін уақыт тізімі
7 Ақаулықтарды жою
8 Негізгі күтім
9 Жалпы сипаттама
10 ҚАУІПСІЗДІК ШАРАЛАРЫ
- 10.1 Тұрақтылық қаупі туралы ескерту шаралары
11 Сілтемелер
12 Нұсқаулықты жүктеп алу
13 Басқа тілдерде

КІРІСПЕ

Қаптамадан шығару

Қаптама қорабының жоғарғы қақпағын ашыңыз. Содан кейін ішкі қақпақта бекітілген қаптамадан шығару жапсырмасын қараңыз.
Қораптың дұрыс бағытта екеніне көз жеткізіп, қорапты тұрақты бетке абайлап қойыңыз.
EPS көбіктерін бекітетін мөлдір орамды алыңыз. Содан кейін жоғарғы EPS көбігінен элементтерді алыңыз.
Жоғарғы EPS көбігін алыңыз. Содан кейін мониторды төменгі EPS көбігінен алуға болады.

Пакет мазмұны

Сіздің қаптама қорабыңызбен бірге келесі элементтер келеді. Егер олардың бірі жоқ болса, жергілікті дилерге хабарласыңыз.

Ескертпе: Мониторды болашақта тасымалдау үшін қаптама қорабы мен орау материалдарын сақтаңыз.

Өнімге шолу

Алдыңғы көрініс

Қуат шамы

Артқы көрініс

Басқару батырмасы
KVM батырмасы
AC қуат кірісі
HDMI порттары (x2)
DisplayPort
USB Type-C порты
Құлаққап ұясы
USB жоғарғы ағын порты
USB 3.2 порттары (x3)

Ескертпе:

HDMI логотипі және High-Definition Multimedia Interface — HDMI Licensing LLC компаниясының сауда белгілері немесе тіркелген сауда белгілері болып табылады.

ЖҰМЫСТЫ БАСТАУ

Монитор тіреуін орнату

Мониторды төменгі EPS көбігіне экраны төмен қаратып орналастырыңыз.
Монитор тіреуін тіреуіштің астындағы тіреуішпен туралаңыз. Содан кейін тіреуішті тіреуішке бекітіңіз.
Бұрандалы сақинаны көтеріп, оны сағат тілімен бұрап, монитор тіреуін орнына бекітіңіз.
Мониторды тік қалыпқа келтіріп, үстелге қойыңыз.
Экранның арты мен тіреуіштің арасында орналасқан EPS көбігінің кішкене блогын алыңыз. Содан кейін қауіпсіздік тақтасын ұясынан алыңыз.

Ескертпе: Қауіпсіздік тақтасын алып тастау арқылы енді экранды қажетті биіктікке реттей аласыз.

Көру бұрышын реттеу

Ескертпе: Реттеу кезінде экран құлап кетпеуі үшін монитор тіреуін ұстаңыз.

Еңіс бұрышын реттеу
Экранды қажетті көру бұрышына қарай алға немесе артқа еңкейтіңіз (-5˚-тан 20˚-қа дейін).

Экран биіктігін реттеу
Экранды қажетті биіктікке дейін төмендетіңіз немесе көтеріңіз (0-ден 130 мм-ге дейін).

Қабырғаға орнату кронштейнін орнату (міндетті емес)

Тек 100 x 100 мм VESA үйлесімді қабырғаға орнату жинағын пайдаланыңыз.

Мониторды төменгі EPS көбігіне экраны төмен қаратып орналастырыңыз.
Тіреуішті монитордан ажырату үшін босату батырмасын жоғары қарай итеріңіз.
Содан кейін тіреуішті алыңыз.
Монтаждау кронштейнін монитордың артқы жағындағы монтаждау тесіктеріне бекітіңіз. Содан кейін кронштейнді орнына бекіту үшін бұрандаларды пайдаланыңыз.

Ескертпе: Мониторды қабырғаға орнату үшін қабырғаға орнату кронштейні жинағына кіретін орнату нұсқаулығын қараңыз. VESA монтаждау бұрандасының өлшемі: M4 x ең аз 20 мм.

Қосылымдарды жасау

Қуат кабелі
HDMI кабелі
DisplayPort кабелі
USB Type-C кабелі
Құлаққап кабелі
USB (A-Male to B-Male) кабелі
USB кабелі

ҚҰРЫЛҒЫНЫ ПАЙДАЛАНУ

Қуатты қосу/өшіру

Қуатты қосу

Қуат кабелінің бір ұшын монитордың артқы жағындағы AC IN ұясына қосыңыз.
Қуат кабелінің екінші ұшын розеткаға қосыңыз.
Мониторды қосу үшін Басқару батырмасын басыңыз. Қуат шамы ақ түспен жанып, монитордың пайдалануға дайын екенін көрсетеді.

Ескертпе: Егер сигнал болмаса, монитор біраз уақыт No Signal (Сигнал жоқ) хабарландыруын көрсетеді. Содан кейін монитор қуат үнемдеу режиміне өтеді және Қуат шамы ақ болып жанады және бір секундтық аралықпен жыпылықтай бастайды.

Қуатты өшіру
Мониторды өшіру үшін Control (Басқару) батырмасын 2 секунд басып тұрыңыз.
Ескертпе: Экранда Main (Негізгі) мәзірі пайда болған кезде мониторды Control (Басқару) батырмасын төмен жылжыту арқылы да өшіруге болады ( ).

Пайдаланушыға ыңғайлы болу ұсыныстары

Монитор көзбен көрінетін монитордың жыпылықтауын жоятын және пайдаланушылардың көз шаршауы мен қажуын болдырмайтын Flicker-Free технологиясын қабылдайды.
Мониторыңызды ыңғайлы көруге арналған бірнеше кеңестер:

Мониторлар үшін оңтайлы көру қашықтығы шамамен 510 мм-ден 760 мм-ге дейін (20"-дан 30"-ға дейін) ауытқиды.
Жалпы нұсқаулық - ыңғайлы отырған кезде экранның жоғарғы жағы көз деңгейінде немесе одан сәл төмен орналасатындай етіп мониторды орналастыру.
Орындайтын жұмыс түрі үшін жеткілікті жарықтандыруды пайдаланыңыз.
Әр жарты сағат сайын үзіліс жасап тұрыңыз (кемінде 10 минут).
Үзілістер кезінде монитор экранынан үнемі алыстап, кемінде 20 секунд бойы алыстағы нысанға назар аударыңыз.
Көз жаттығулары көздің шаршауын азайтуға көмектеседі. Бұл жаттығуларды жиі қайталаңыз:
1. жоғары және төмен қарау
2. көзді баяу айналдыру
3. көздерді диагональ бойынша жылжыту.

Кіріс көзін таңдау

Input (Кіріс) мәзіріне кіру үшін Control (Басқару) батырмасын оңға жылжытыңыз ().
Қажетті кіріс көзін таңдау үшін Control (Басқару) батырмасын жоғары/төмен жылжытыңыз ( ). Содан кейін растау үшін Control (Басқару) батырмасын басыңыз.

ОПЕРАЦИЯЛАР

Ыстық перне

Әдепкі бойынша, Control батырмасына арнайы функция тағайындалған.
Ескертпе: алдын ала орнатылған ыстық перне функциясын өзгерту үшін "Жылдам ауыстыру" бөлімін қараңыз.
Ыстық перне функциясына қол жеткізу үшін келесі әрекеттерді орындаңыз:

Control батырмасын жоғары жылжытыңыз ( ) Black Equalizer мәзіріне кіру үшін.
Control батырмасын жоғары/төмен жылжытыңыз () Black Equalizer параметрін реттеу үшін және растау үшін Control батырмасын басыңыз.
Control батырмасын төмен жылжытыңыз ( ) Picture Mode мәзіріне кіру үшін.
Control батырмасын жоғары/төмен жылжытыңыз () қажетті опцияны таңдау үшін және растау үшін Control батырмасын басыңыз.
Control батырмасын солға жылжытыңыз () Volume мәзіріне кіру үшін.
Control батырмасын жоғары/төмен жылжытыңыз ( ) құлаққаптың дыбыс деңгейін реттеу үшін және растау үшін Control батырмасын басыңыз.
Control батырмасын солға жылжытыңыз () Input мәзіріне кіру үшін.
"Кіріс көзін таңдау" бөлімін қараңыз.

Ескертпе: Мәзірді жабу үшін Control батырмасын солға жылжытыңыз ().

Функция пернесінің нұсқаулығы

Main мәзірін көрсету үшін Control батырмасын басыңыз.

Содан кейін қажетті функцияны таңдау және байланысты параметрлерді конфигурациялау үшін Control батырмасын пайдаланыңыз.

KVM

Экранда Main мәзірі пайда болғанда, KVM мәзіріне кіру үшін Control батырмасын солға жылжытыңыз ().

KVM Switch: KVM Wizard параметрлерінде USB-B немесе Type-C қосылымына тағайындалған кіріс көзін ауыстырыңыз.
Құрылғыға бірнеше кіріс сигналы қосылған кезде, жүйе USB Type-C кіріс сигналын анықтағаннан кейін экранда хабарлама терезесі пайда болады.

USB Type-C кіріс көзіне ауысу үшін жай ғана KVM батырмасын немесе Control батырмасын басыңыз.
Алайда, қазіргі таңдалған кіріс көзінен ешқандай кіріс сигналы болмаған кезде, жүйе алдыңғы қосылған кіріс көзіне оралады.
Ескертпе: Егер KVM батырмасының функциясы өшірілген болса, бұл опция өшіріледі (KVM OFF).
KVM Wizard: KVM байланысты параметрлерін конфигурациялаңыз.
Алдымен USB Type-B қосылымымен байланыстырылатын кіріс көзін орнатыңыз, содан кейін USB Type-C қосылымымен жалғастырыңыз.

Ескертпе: Егер сіз USB-B Display параметрін Type-C етіп орнатсаңыз, TYPE-C Display мәзір опциясы автоматты түрде өшіріледі. Содан кейін KVM Wizard бетіндегі KVM status күйін төмендегідей көресіз.
KVM ON/OFF: KVM батырмасының функциясын қосу/өшіру.
- KVM батырмасының функциясын қосу үшін ON тармағын таңдаңыз. Жүйе USB Type-C кіріс сигналын анықтағаннан кейін экранда хабарлама терезесі пайда болады.

  USB Type-C кіріс көзіне ауысу үшін KVM батырмасын немесе Control батырмасын басыңыз.
  Ескертпе: KVM батырмасының функциясы қосылған кезде, сол жақ панельде KVM ON көрсетіледі.
- KVM батырмасының функциясын өшіру үшін OFF тармағын таңдаңыз.
  Ескертпе: KVM батырмасының функциясы өшірілген кезде, сол жақ панельде KVM OFF көрсетіледі.
KVM Reset: KVM әдепкі параметрлерін қалпына келтіріңіз.
- HDMI 1 кіріс көзі USB Type-B қосылымымен байланыстырылған.
- USB Type-C кіріс көзі USB Type-C қосылымымен байланыстырылған.
- KVM ON/OFF функциясы ON күйіне орнатылған.

Ойынға көмек

Экранда Main мәзірі пайда болғанда, Game Assist мәзіріне кіру үшін Control батырмасын оңға жылжытыңыз ().

GAME INFO: FPS (First Person Shooting) ойынына қатысты параметрлерді конфигурациялаңыз.
- Кері санақ таймері режимін таңдау үшін Gaming Timer тармағын таңдаңыз. Бұл функцияны өшіру үшін параметрді OFF күйіне орнатыңыз.
- Ойын есептегішін немесе нақты уақыттағы жаңарту жиілігі параметрін қосу/өшіру үшін Gaming Counter немесе Refresh Rate тармағын таңдаңыз.
- Экранда көрсетілетін ақпараттың орнын көрсету үшін Info Location тармағын таңдаңыз.
Crosshair: Ойын ортасына сәйкес келетін қажетті көздеуіш түрін таңдаңыз. Бұл көздеуді әлдеқайда жеңілдетеді.
Dashboard: Басқару тақтасының параметрлерін конфигурациялаңыз.
- ON: Функцияны қосыңыз. Содан кейін экранда көрсетілетін қажетті опцияларды таңдаңыз.
- OFF: Функцияны өшіріңіз.
- Dashboard Location: Экранда көрсетілетін Басқару тақтасының ақпаратының орнын көрсетіңіз. Басқару тақтасының конфигурациясы аяқталғаннан кейін, жүйе деректерді USB порты арқылы SOC-қа жібереді және экранда таңдалған функциялардың мәнін көрсетеді.

Ескертпе: USB кабелінің монитордың USB жоғарғы ағын портына және компьютердің USB портына дұрыс қосылғанына көз жеткізіңіз.

Display Alignment: Функция қосылған кезде экранның төрт жағында туралау сызықтарын көрсетеді, бұл бірнеше мониторды тамаша туралау үшін ыңғайлы құрал береді.

Құрылғы параметрлерін конфигурациялау

Экранда Main (Негізгі) мәзірі пайда болғанда, Control (Басқару) түймесін жоғары жылжытыңыз () Settings (Параметрлер) мәзіріне кіру үшін.
Ескертпе: Мәзірде шарлау және түзетулер жасау үшін Control (Басқару) түймесін пайдаланыңыз.

Ойын

Ойынға қатысты параметрлерді конфигурациялаңыз.

Элемент	Сипаттамасы
Aim Stabilizer sync	Бұл функция қосылған кезде, жылдам қозғалатын ойындардағы қозғалыс бүркемесін азайтады. Ескертпе: Бұл функция келесі жағдайларда қолжетімді емес: жиілік параметрі 100 Гц-тен төмен болғанда. ағымдағы көз HDR болғанда.
Black Equalizer	Қара аймақтардың жарықтығын реттеңіз.
Super Resolution	Төмен ажыратымдылықтағы кескіндерді өткірлеңіз.
Display Mode	Экранның арақатынасын таңдаңыз. Full (Толық): Кіріс кескінін экранды толтыру үшін масштабтаңыз. 16:9 арақатынасы бар кескіндер үшін өте қолайлы. Aspect (Аспект): Кіріс кескінін геометриялық бұрмаланусыз, экранның мүмкіндігінше көп бөлігін толтыра отырып көрсетіңіз. 1:1: Кіріс кескінін масштабтаусыз, бастапқы ажыратымдылығында көрсетіңіз. 22"W(16:10): Кіріс кескінін 16:10 арақатынасы бар 22"W монитордағыдай көрсетіңіз. 23"W(16:9): Кіріс кескінін 16:9 арақатынасы бар 23"W монитордағыдай көрсетіңіз. 23.6"W(16:9): Кіріс кескінін 16:9 арақатынасы бар 23.6"W монитордағыдай көрсетіңіз. 24"W(16:9): Кіріс кескінін 16:9 арақатынасы бар 24"W монитордағыдай көрсетіңіз. Ескертпе: AMD FreeSync Premium функциясы іске қосылған кезде 1:1, 22"W(16:10), 23"W(16:9), 23.6"W(16:9) және 24"W(16:9) опциялары өшіріледі.
Overdrive	LCD мониторының жауап беру уақытын жақсартыңыз.
AMD FreeSync Premium Pro	Бұл функция қосылған кезде, ол ойындарды ойнау кезінде экранның кідірісі мен жыртылуын жояды.

Кескін

Кескінге қатысты параметрлерді конфигурациялаңыз.

Алдын ала орнатылған кескін режимінің бірін таңдаңыз.

Standard (Стандартты): Құжаттарды өңдеу немесе веб-сайттарды қарау үшін.
FPS: FPS (First Person Shooting) ойындарын ойнау үшін.
RTS/RPG: RTS (Real-Time Strategy) немесе RPG (Role-Playing Game) ойындарын ойнау үшін.
Movie (Фильм): Фильмдерді көру үшін.
Reader (Оқу): Құжаттарды қарау үшін.
sRGB: Фотосуреттер мен графиканы компьютерде қарау үшін.
Custom 1 (Арнайы 1): Кескін режимінің реттелген параметрлері.
Custom 2 (Арнайы 2): Кескін режимінің реттелген параметрлері.
Custom 3 (Арнайы 3): Кескін режимінің реттелген параметрлері.

Содан кейін келесі кескін параметрлерін конфигурациялай аласыз.

Элемент	Сипаттамасы
Brightness (Жарықтық)	Кескіннің жарықтығын реттеңіз.
Contrast (Айырмашылық)	Кескіннің айырмашылығын реттеңіз.
6-axis Color	Пайдаланушы әрбір осьтік түс үшін реңк пен қанықтылықты жеке реттей алатын түсті кеңейтілген реттеу.
Color Vibrance	Бәсеңдетілген түстердің қарқындылығын реттеңіз.
Sharpness (Айқындық)	Кескіннің айқындығын реттеңіз.
Gamma	Жарықтықтың орта деңгейін реттеңіз.
Color Temperature (Түс температурасы)	Түс температурасын таңдаңыз. Ескертпе: Өз қалауыңыз бойынша қызыл (R), жасыл (G) немесе көк (B) деңгейін реттеу арқылы түс температурасын реттеу үшін User Define (Пайдаланушы анықтаған) опциясын таңдаңыз.
Low Blue Light	Экраннан шығатын көк жарық мөлшерін азайтыңыз. Level 0 (0 деңгей): Ешқандай өзгеріс жоқ. Level 1~10 (1~10 деңгей): Деңгей неғұрлым жоғары болса, соғұрлым көк жарық азаяды. Ескертпе: 10-деңгей оңтайландырылған параметр болып табылады. Ол TUV Low Blue Light сертификатына сәйкес келеді.
DCR	Оңтайлы айырмашылыққа қол жеткізу үшін кескіннің қара деңгейін реттеңіз.
Local Dimming	Мониторда көрсетілетін кескіндердің қараңғылығын жақсартыңыз.
Reset Picture (Кескінді қалпына келтіру)	Барлық Picture (Кескін) параметрлерін әдепкі параметрлерге қайтарыңыз.

Ескертпе: Келесі кескін режимдері тек кіріс көзінде HDR мазмұны болғанда ғана көрсетіледі.

Dark Enhance (Қараңғыны жақсарту): Қараңғылық өнімділігін жақсартыңыз.
Color Enhance (Түсті жақсарту): Түс өнімділігін жақсартыңыз.
Light Enhance (Жарықты жақсарту): Жарықтық өнімділігін жақсартыңыз.
Local Dimming (Жергілікті күңгірттеу): Айырмашылықты жақсарту үшін күңгірттеу деңгейін таңдаңыз.

Дисплей

Дисплей экранына қатысты параметрлерді конфигурациялаңыз.

Элемент	Сипаттамасы
Input (Кіріс)	Кіріс көзін таңдаңыз.
DP Refresh Rate	DisplayPort жаңарту жиілігін жоғары уақытқа ауыстырыңыз.
RGB Range	Сәйкес RGB диапазонының параметрін таңдаңыз немесе мониторға оны автоматты түрде анықтауға рұқсат етіңіз. Ескертпе: Бұл опция тек HDMI кірісі үшін қолжетімді.
Overscan	Бұл функция қосылған кезде, кескіннің сыртқы шеттерін жасыру үшін кіріс кескінін сәл үлкейтеді. Ескертпе: Бұл опция тек HDMI кірісі үшін қолжетімді.
Apply Picture Mode	Бұл функция таңдалған кезде, жарықтық, контраст және т.б. сияқты сурет опцияларына қатысты параметрлердің кез келгенін өзгертсеңіз, барлық кіріс көздеріне немесе белгілі бір кіріс көзіне қолдануға болады.

PIP/PBP

Көп кескінге қатысты параметрлерді конфигурациялаңыз.

Элемент	Сипаттамасы
OFF (Өшіру)	PIP/PBP функциясын өшіріңіз.
PIP	Экранды 2 бөлікке бөліңіз (негізгі терезе және кірістіру терезесі). Source (Көз): Кірістіру терезесі үшін кіріс көзін өзгертіңіз. PIP Size (PIP өлшемі): Кірістіру терезесінің өлшемін реттеңіз. Location (Орналасу): Кірістіру терезесінің орнын жылжытыңыз. Display Switch (Дисплей ауыстырғышы): Екі терезені ауыстырыңыз. Audio Switch (Дыбыс ауыстырғышы): Дыбысын естігіңіз келетін дыбыс көзін таңдаңыз. Ескертпе: PIP тігінен жиілік 100 Гц-тен асқанда ғана қолдайды.
PBP	1x1 бөлінген экранды көрсетіңіз (сол және оң жақ терезелер). Source (Көз): Оң жақ терезе үшін кіріс көзін өзгертіңіз. PBP Mode (PBP режимі): Терезенің арақатынасын реттеңіз. Display Switch (Дисплей ауыстырғышы): Екі терезені ауыстырыңыз. Audio Switch (Дыбыс ауыстырғышы): Дыбысын естігіңіз келетін дыбыс көзін таңдаңыз.

Ескертпе: PIP/PBP HDR және AMD FreeSync Premium функцияларымен үйлесімді емес.

Жүйе

Жүйеге қатысты параметрлерді конфигурациялаңыз.

Элемент	Сипаттамасы
Audio (Дыбыс)	Дыбыс параметрлерін конфигурациялаңыз. Volume (Дыбыс деңгейі): Дыбыс деңгейін реттеңіз. Mute (Дыбысты өшіру): Дыбысты өшіру функциясын қосыңыз/өшіріңіз.
OSD Settings	Экрандағы дисплей (OSD) мәзіріне қатысты параметрлерді конфигурациялаңыз. Display Time (Көрсету уақыты): OSD мәзірі экранда қалатын уақыт ұзақтығын орнатыңыз.•OSD Transparency (OSD мөлдірлігі): OSD мәзірінің мөлдірлігін реттеңіз. OSD Lock (OSD құлпы): Бұл функция қосылған кезде OSD түзетуіне рұқсат етілмейді. Ескертпе: OSD құлпы функциясын өшіру үшін Control (Басқару) пернесін басыңыз. Экранда хабар пайда болғанда, растау үшін Yes (Иә) тармағын таңдаңыз. OSD Size (OSD өлшемі): OSD мәзірі терезесін реттеуді қосыңыз немесе өшіріңіз. OSD Pivot (OSD айналдыру): OSD мәзірінің бағдарын орнатыңыз.
Quick Switch	Ыстық пернелердің функциясын тағайындаңыз. Қолжетімді опциялар: Aim Stabilizer sync, Black Equalizer, Low Blue Light, Volume (Дыбыс деңгейі), Input (Кіріс), Contrast (Айырмашылық), Brightness (Жарықтық) және Picture Mode (Кескін режимі). Ыстық пернелердің әдепкі параметрі төмендегідей: Жоғары (): Black Equalizer Төмен (): Picture Mode (Кескін режимі) Оң (): Input (Кіріс) Сол (): Volume (Дыбыс деңгейі)
Other Settings (Басқа параметрлер)	Resolution Notice (Ажыратымдылық туралы хабарлама): Бұл функция қосылған кезде, монитор басқа кіріс көзіне ауысқанда экранда ұсынылған ажыратымдылық туралы хабарлама пайда болады. Input Auto Switch (Кірісті автоматты түрде ауыстыру): Бұл функция қосылған кезде, қолжетімді кіріс көзіне автоматты түрде ауысады. Auto Power OFF (Автоматты түрде қуатты өшіру): Бұл функция қосылған кезде, монитор белгілі бір уақыттан кейін автоматты түрде өшеді. LED Indicator (Жарықдиодты индикатор): Әдепкі бойынша, жарықдиодты индикатор Әрқашан ҚОСУЛЫ күйіне орнатылған. Always ON (Әрқашан ҚОСУЛЫ): Қуат жарықдиоды күту режимінде жұмыс кезінде ақ түспен жанады. Always OFF (Әрқашан ӨШІРУЛІ): Қуат жарықдиодын өшіріңіз. Standby ON (Күту режимі ҚОСУЛЫ): Қуат жарықдиоды күту режимінде ақ түспен жанады. Қуат көзі өшірілген кезде, Қуат жарықдиоды өшірулі күйінде қалады. Type-C Compatibility: Ұялы құрылғылардың үйлесімділігін жақсарту үшін бұл опцияны қосыңыз. HDMI Version: HDMI нұсқасын таңдаңыз.
Other Settings (Басқа параметрлер)	HDMI-CEC: Бұл функцияны қосқан кезде, PS5, XBOX сияқты CEC құрылғысы мониторды олар оянған кезде қосып, дисплейді күту немесе өшіру режиміне өткенде өшіре алады. USB(A/C) Charge: Күту режимінде USB Type-A зарядтау және USB Type-C зарядтау (5V/3A, 9V/3A,12V/3A,15V/3A) функциясын қосыңыз немесе өшіріңіз.

Тіл

OSD мәзірі үшін қолжетімді тілді таңдаңыз.

Параметрлерді сақтау

Setting1, Setting2 немесе Setting3 үшін дербестендірілген OSD конфигурацияларын орнатыңыз.

Элемент	Сипаттамасы
Save (Сақтау)	Реттелген параметрлерді сақтаңыз.
Load (Жүктеу)	Сақталған параметрлерді жүктеңіз

Барлығын қалпына келтіру

Мониторды зауыттық әдепкі параметрлеріне қайтарыңыз.

Техникалық сипаттамалар

Элемент	Техникалық сипаттамалар
Панель өлшемі	27 дюйм
Бейне формат	16:9
Ажыратымдылық	3840 x 2160
Жарықдиодты шамның қызмет ету мерзімі	30 000 сағат
Пиксел қадамы	155,25 x 155,25
Жарқырау	400нит (тип.)
Контраст коэффициенті	1000:1 (тип.)
Түстерді көрсету	1,07 миллиард түс (8 бит + FRC)
Белсенді дисплей аймағы	596,16 (H) x 335,34 (V)
Көру бұрышы	178°(H) / 178°(V)
Кіріс/Шығыс терминалдары	2x HDMI 2.1 1x DP1.4 1x Құлаққап 1x USB upstream 3x USB 3.2 (төмен ағын, 5В/1,5А) 1x USB Type-C(5В/3А,9В/2А,12В/1,5А, 15В/1,2А)
Қуат көзі	Айнымалы ток 100~240В 50/60Гц жиілікте
Қуатты тұтыну	Қосу режимі: 30Вт Күту режимі: 0,5Вт Өшірулі: 0,3Вт Ескертпе: Сынау шарты CEC стандарттарына сәйкес келеді.
Өлшемдері (Е x Б x Қ)	615,67x517,65x193,63мм (тіреуішпен)
Салмақ	6,48 кг (тіреуішпен) 4,56 кг (тіреуішсіз)
Температура диапазоны (жұмыс)	0°C-тан 40°C-қа дейін

Ескертпе: Техникалық сипаттамалар алдын ала ескертусіз өзгертілуі мүмкін.

Қолдау көрсетілетін уақыт тізімі

Уақыт тізімі	HDMI	DP(Type-C)
720X400 / 70Hz	V	V
720X400 / 88Hz	V	V
640X480 / 60Hz	V	V
640X480 / 67Hz	V	V
640X480 / 72Hz	V	V
640X480 / 75Hz	V	V
800X600 / 56Hz	V	V
800X600 / 60Hz	V	V
800X600 / 72Hz	V	V
800X600 / 75Hz	V	V
832X624 / 75Hz	V	V
1024X768 / 87Hz	V	V
1024X768 / 60Hz	V	V
1024X768 / 70Hz	V	V
1024X768 / 75Hz	V	V
1280X1024 / 75Hz	V	V
1152X870 / 75Hz	V	V
1152X864 / 75Hz	V	V
1280X720 / 60Hz	V	V
1280X800 / 60Hz	V	V
1280X960 / 60Hz	V	V
1280X1024 / 60Hz	V	V
1440X900 / 60Hz	V	V
1600X900 / 60Hz	V	V
1680X1050 / 60Hz	V	V
720X480 / 60Hz	V	V
1280X720 / 50hz	V	V
1280X720 / 60hz	V	V
1280X720 / 100hz	V	V
1440X480 / 60hz	V	V
1920X1080 / 24Hz	V	X
1920X1080 / 50hz	V	V
1920X1080 / 60hz	V	V
1920X1080 / 100hz	V	V
1920X1080 / 120Hz	V	V
3840X2160 / 24Hz	V	X
3840X2160 / 25Hz	V	X
3840X2160 / 30Hz	V	X
3840X2160 / 50Hz	V	V
3840X2160 / 60Hz	V	V
3840X2160 / 100Hz	V	V
3840X2160 / 120Hz	V	V
1920x1080 / 144Hz	V	V
2560x1440 / 60Hz	V	V
2560x1440 / 120Hz	V	V
2560x1440 / 144Hz	V	V
3840x2160 / 144Hz	V	V
3840x2160 / 150Hz	V	V
3840x2160 / 160Hz(Қосымша)	X	V
1280x1440 / 60Hz(PBP)	V	V
1920x2160 / 60Hz(PBP)	V	V

Ақаулықтарды жою

Проблема	Ықтимал шешім(дері)
Қуат жоқ	Қуат кабелінің қуат көзіне және мониторға дұрыс қосылғанына көз жеткізіңіз. Кабель мен ашаның сынбағанын тексеріңіз. Монитордың қосулы екеніне көз жеткізіңіз.
Экранда ешқандай кескін пайда болмайды	Монитор мен компьютердің дұрыс қосылғанына және екі құрылғының да қосулы екеніне көз жеткізіңіз. Дұрыс кіріс көзін таңдағаныңызға көз жеткізіңіз. Жарқырау және Контраст параметрлерін реттеңіз.
Кескін бүкіл экранды толтырмайды	Әртүрлі Дисплей режимін (қатынас) параметрін қолданып көріңіз.
Түстер бұрмаланған	Кіріс сигналы кабелінің дұрыс қосылғанына көз жеткізіңіз. Кескінге қатысты параметрлерді конфигурациялаңыз. "Сурет" бөлімін қараңыз.
Дыбыс жоқ немесе дыбыс қаттылығы төмен	Құлаққап кабелінің дұрыс қосылғанына көз жеткізіңіз. Дыбыс деңгейін реттеңіз. Компьютеріңіздің дыбысқа қатысты параметрлерін реттеңіз.

Ескертпе: Егер мәселе шешілмесе, қосымша көмек алу үшін біздің тұтынушыларға қызмет көрсету бөліміне хабарласыңыз.

Негізгі күтім

Экран кірлеген кезде, экранды тазалау үшін келесі әрекеттерді орындаңыз:

Қалдық шаңды кетіру үшін экранды жұмсақ, түксіз шүберекпен сүртіңіз.
Тазалау сұйықтығын жұмсақ шүберекке бүркіңіз немесе жағыңыз. Содан кейін экранды дымқыл шүберекпен ақырын сүртіңіз.

Ескертпе:

Шүберектің дымқыл, бірақ су емес екеніне көз жеткізіңіз.
Сүрткен кезде экранға шамадан тыс қысым жасамаңыз.
Қышқылды немесе абразивті тазалағыштар экранды зақымдауы мүмкін.

Жалпы сипаттама

M27U — жарықдиодты (LED) драйверсіз жарық шығаратын диодты (LED) артқы жарық құрастырмасы бар түсті белсенді матрицалық сұйық кристалды дисплей. Матрица белсенді элемент ретінде a-Si жұқа қабыршақты транзисторын қолданады. Бұл әдетте қара режимде жұмыс істейтін трансмиссивті типті дисплей. Оның UHD ажыратымдылығымен (көлденеңінен 3840 және тігінен 2160 пикселді массив) диагональ бойынша өлшенетін 27 дюймдік белсенді дисплей аймағы бар. Әрбір пиксел қызыл, жасыл және көк қосалқы пикселдерге немесе тік жолақтарда орналасқан нүктелерге бөлінеді. Сұр шкала немесе қосалқы пикселдің түс жарықтығы әрбір нүкте үшін 8bit+ FRC сұр шкала сигналымен анықталады, осылайша 1,07 миллиардтан астам түстер палитрасын ұсынады. Ол eDP (HBR2, 5,4 Гбит/с) интерфейсін қолдануға арналған. Ол жоғары жарықтық, өте кең көру бұрышы, жоғары түс қанықтылығы және жоғары түс маңызды дисплейлерге қолдау көрсетуге арналған.

ҚАУІПСІЗДІК ШАРАЛАРЫ

Мониторды пайдаланбас бұрын келесі Қауіпсіздік шараларын оқып шығыңыз.

Монитормен бірге жеткізілетін немесе өндіруші ұсынған керек-жарақтарды ғана пайдаланыңыз.
Өнімге арналған пластик қаптаманы балалардың қолы жетпейтін жерде сақтаңыз.
Мониторды розеткаға қосудан бұрын қуат кабелінің кернеуі сіз орналасқан елдегі қуат сипаттамасына сәйкес келетініне көз жеткізіңіз.
Тоқ сымының ашасы дұрыс сыммен қосылған және жерге қосылған розеткаға қосылуы керек.
Ашаға дымқыл қолмен тигізбеңіз, әйтпесе электр тогының соғуына әкелуі мүмкін.
Мониторды тұрақты және жақсы желдетілетін жерге қойыңыз.
Мониторды электр радиаторлары немесе тікелей күн сәулесі сияқты жылу көздерінің жанына қоймаңыз.
Монитордағы тесіктер немесе саңылаулар желдетуге арналған. Желдету тесіктерін ешқандай заттармен жаппаңыз немесе бітемеңіз.
Мониторды судың, сусындардың немесе барлық сұйықтықтардың жанында пайдаланбаңыз. Олай жасамау электр тогының соғуына немесе монитордың зақымдалуына әкелуі мүмкін.
Тазалау алдында мониторды розеткадан ажыратыңыз.
Экран бетін сызу оңай болғандықтан, бетіне қатты немесе өткір затпен тигізбеңіз.
Экранды сүрту үшін майлықтың орнына жұмсақ мата пайдаланыңыз. Қажет болса, мониторды тазалау үшін әйнек тазалағышты пайдалануға болады. Алайда, ешқашан тазалағышты тікелей экранға бүрікпеңіз.
Монитор ұзақ уақыт пайдаланылмаса, қуат кабелін ажыратыңыз.
Мониторды өздігінен бөлшектеуге немесе жөндеуге тырыспаңыз.

Тұрақтылық қаупі туралы ескерту шаралары

Өнім құлап, ауыр жарақатқа немесе өлімге әкелуі мүмкін. Жарақаттануды болдырмау үшін бұл өнімді орнату нұсқауларына сәйкес еденге/қабырғаға мықтап бекіту керек.
Көптеген жарақаттардың, әсіресе балалардың жарақаттарының алдын алуға қарапайым сақтық шараларын қолдану арқылы болады, мысалы:

ӘРҚАШАН өнім жинағының өндірушісі ұсынған тіректерді немесе орнату әдістерін пайдаланыңыз.
ӘРҚАШАН өнімді қауіпсіз ұстай алатын жиһазды пайдаланыңыз.
ӘРҚАШАН өнімнің тіреуіш жиһаздың шетінен асып кетпеуін қамтамасыз етіңіз.
ӘРҚАШАН балаларға өнімге немесе оның басқару элементтеріне жету үшін жиһазға өрмелеудің қауіптілігі туралы үйретіңіз.
ӘРҚАШАН өніміңізге қосылған сымдар мен кабельдерді сүрініп кетуге, тартып алуға немесе ұстап алуға болмайтындай етіп бағыттаңыз.
ЕШҚАШАН өнімді тұрақсыз жерге қоймаңыз.
ЕШҚАШАН өнімді биік жиһазға (мысалы, шкафтарға немесе кітап сөрелеріне) жиһазды да, өнімді де қолайлы тірекке бекітпей қоймаңыз.
ЕШҚАШАН өнімді матаға немесе өнім мен тіреуіш жиһаздың арасында орналасуы мүмкін басқа материалдарға қоймаңыз.
ЕШҚАШАН балаларды өрмелеуге итермелейтін заттарды, мысалы, ойыншықтар мен қашықтан басқару құралдарын өнімнің немесе өнім қойылған жиһаздың үстіне қоймаңыз.
Егер бар өнім сақталып, басқа жерге ауыстырылатын болса, жоғарыдағыдай ескерулерді қолдану керек.
Жер сілкінісі немесе басқа дүмпулер салдарынан аударылып кетуден жарақаттануды немесе өнімнің зақымдалуын болдырмау үшін өнімді тұрақты жерге орнатып, құлап кетуін болдырмау шараларын қабылдаңыз.

GIGABYTE қызмет көрсету туралы ақпарат
Қосымша қызмет көрсету туралы ақпаратты GIGABYTE ресми сайтынан қараңыз: https://www.gigabyte.com/

Сілтемелер

GIGABYTE Global

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

GIGABYTE M27U - Ойын мониторының нұсқаулығы жүктеп алу
