GIGABYTE M27U - žaidimų monitoriaus vadovas

ĮVADAS

Išpakavimas

1. Atidarykite viršutinį pakuotės dėžės dangtelį. Tada apžiūrėkite ant vidinio dangtelio pritvirtintą išpakavimo etiketę.
2. Įsitikinkite, kad dėžė yra tinkamai orientuota, ir atsargiai padėkite ją ant stabilaus paviršiaus.

3. Nuimkite skaidrų įvyniojimą, pritvirtinantį EPS putas. Tada išimkite daiktus iš viršutinės EPS putos.

4. Nuimkite viršutinę EPS putą. Tada galite išimti monitorių iš apatinės EPS putos.


Pakuotės turinys

Šie elementai pateikiami kartu su jūsų pakavimo dėže. Jei kurio nors iš jų trūksta, susisiekite su vietiniu pardavėju.

Pastaba: prašome išsaugoti pakuotės dėžę ir pakavimo medžiagas, kad ateityje galėtumėte transportuoti monitorių.

Produkto apžvalga

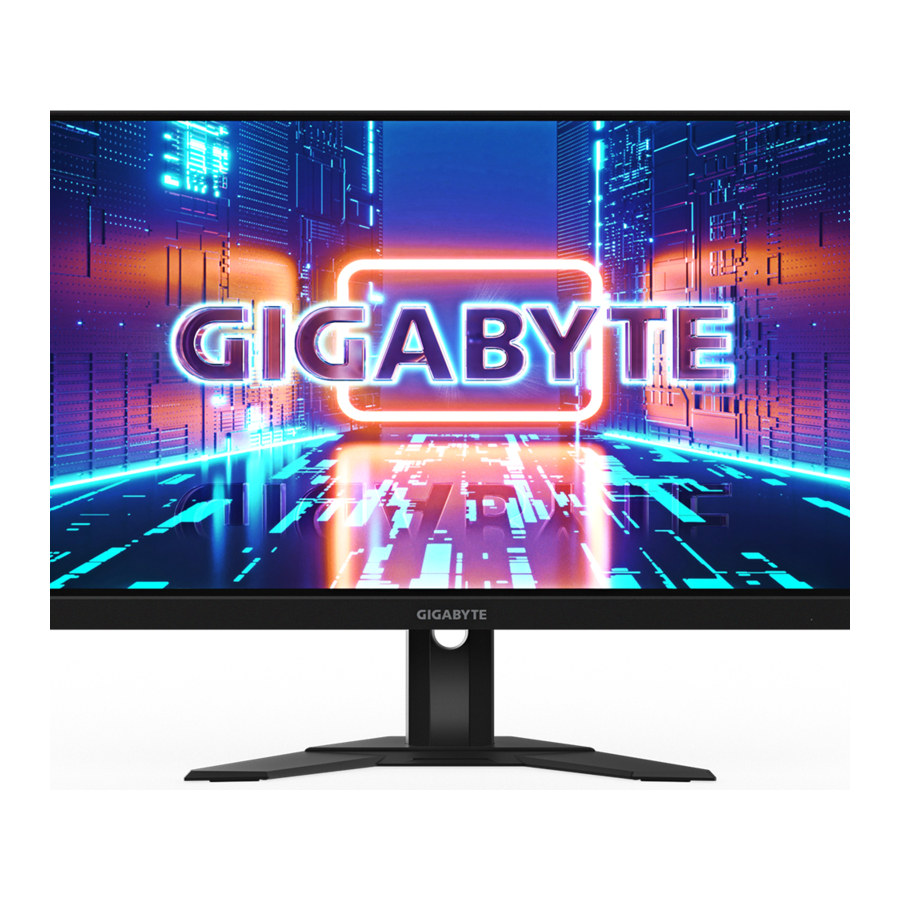

Priekinis vaizdas

1. Maitinimo LED

Galinis vaizdas

1. Valdymo mygtukas
2. KVM mygtukas
3. Kintamosios srovės maitinimo įvestis
4. HDMI prievadai (x2)
5. DisplayPort
6. USB Type-C prievadas
7. Ausinių lizdas
8. USB aukštesnės spartos prievadas
9. USB 3.2 prievadai (x3)

Pastaba:

HDMI logotipas ir High-Definition Multimedia Interface yra HDMI Licensing LLC prekių ženklai arba registruoti prekių ženklai.

DARBO PRADŽIA

Monitoriaus pagrindo montavimas

1. Padėkite monitorių ant apatinės EPS putos, ekranu žemyn.
2. Sulygiuokite monitoriaus pagrindą su atrama po stovu. Tada pritvirtinkite pagrindą prie stovo.

3. Pakelkite varžto žiedą ir pasukite jį pagal laikrodžio rodyklę, kad pritvirtintumėte monitoriaus pagrindą.

4. Pakelkite monitorių į vertikalią padėtį ir padėkite jį ant stalo.
5. Pašalinkite mažą EPS putos bloką, esantį tarp ekrano galinės dalies ir stovo. Tada išimkite apsauginę plokštelę iš jos lizdo.

Pastaba: nuėmę apsauginę plokštelę, dabar galite reguliuoti ekrano aukštį pagal poreikį.

Žiūrėjimo kampo reguliavimas

Pastaba: laikykite monitoriaus pagrindą, kad ekranas nenuvirstų, kai atliekate reguliavimą.

Posvyrio kampo reguliavimas
Pakreipkite ekraną į priekį arba atgal, kad nustatytumėte norimą žiūrėjimo kampą (-5˚ iki 20˚).

Ekrano aukščio reguliavimas
Nuleiskite arba pakelkite ekraną iki norimo aukščio (nuo 0 iki 130 mm).

Sieninio laikiklio montavimas (pasirinktinai)

Naudokite tik 100 x 100 mm VESA suderinamą sieninio laikiklio rinkinį.

1. Padėkite monitorių ant apatinės EPS putos, ekranu žemyn.
2. Stumkite atleidimo mygtuką aukštyn, kad atjungtumėte stovą nuo monitoriaus.
   Tada nuimkite stovą.

3. Pritvirtinkite tvirtinimo laikiklį prie tvirtinimo angų monitoriaus gale. Tada naudokite varžtus, kad pritvirtintumėte laikiklį.


Pastaba: norėdami pritvirtinti monitorių ant sienos, žiūrėkite sieninio laikiklio rinkinyje esantį montavimo vadovą. VESA tvirtinimo varžto dydis: M4 x 20 mm minimumas.

Jungčių sujungimas

1. Maitinimo kabelis
2. HDMI kabelis
3. DisplayPort kabelis
4. USB Type-C kabelis
5. Ausinių kabelis
6. USB (A tipo kištukas į B tipo kištuką) kabelis
7. USB kabelis

PRIETAISO NAUDOJIMAS

Maitinimo įjungimas / išjungimas

Maitinimo įjungimas

1. Prijunkite vieną maitinimo kabelio galą prie kintamosios srovės įvesties lizdo monitoriaus gale.
2. Prijunkite kitą maitinimo kabelio galą prie maitinimo lizdo.
3. Paspauskite Control (valdymo) mygtuką, kad įjungtumėte monitorių. Maitinimo LED lemputė užsidegs baltai, rodydama, kad monitorius yra paruoštas naudoti.


Pastaba: jei nėra signalo, monitoriuje kurį laiką bus rodomas pranešimas No Signal (nėra signalo). Tada monitorius persijungs į energijos taupymo režimą, o maitinimo LED lemputė švies baltai ir pradės mirksėti vienos sekundės periodu.

Maitinimo išjungimas
Paspauskite Control (valdymo) mygtuką 2 sekundes, kad išjungtumėte monitorių.
Pastaba: kai ekrane pasirodo Main (pagrindinis) meniu, galite išjungti monitorių, perkeldami Control (valdymo) mygtuką žemyn ().

Naudotojo patogumo rekomendacijos

Monitoriuje naudojama Flicker-Free technologija, kuri pašalina akims matomą monitoriaus mirgėjimą ir apsaugo naudotojus nuo akių įtempimo bei nuovargio.
Toliau pateikiami keli patarimai, kaip patogiai žiūrėti į monitorių:

• Optimalus žiūrėjimo atstumas monitoriams yra nuo maždaug 510 mm iki 760 mm (nuo 20" iki 30").
• Bendra taisyklė yra ta, kad monitorius būtų pastatytas taip, kad viršutinė ekrano dalis būtų akių lygyje arba šiek tiek žemiau, kai patogiai sėdite.
• Naudokite tinkamą apšvietimą atliekamo darbo tipui.
• Darykite reguliarias ir dažnas pertraukas (bent 10 minučių) kas pusvalandį.
• Būtinai periodiškai atitraukite žvilgsnį nuo monitoriaus ekrano ir pertraukų metu sutelkite dėmesį į tolimą objektą bent 20 sekundžių.
• Akių pratimai gali padėti sumažinti akių įtampą. Dažnai kartokite šiuos pratimus:
  1. žiūrėkite aukštyn ir žemyn
  2. lėtai sukite akis
  3. judinkite akis įstrižai.

Įvesties šaltinio pasirinkimas

1. Perkelkite Control (valdymo) mygtuką į dešinę (), kad įeitumėte į Input (įvesties) meniu.
2. Perkelkite Control (valdymo) mygtuką aukštyn / žemyn (), kad pasirinktumėte norimą įvesties šaltinį. Tada paspauskite Control (valdymo) mygtuką, kad patvirtintumėte.

OPERACIJOS

Greitasis meniu

Spartusis klavišas

Pagal numatytuosius nustatymus, mygtukui Control priskirta konkreti funkcija.
Pastaba: Norėdami pakeisti iš anksto nustatytą spartųjį klavišą, žr. skyrių "Quick Switch" (Greitasis perjungimas).
Norėdami pasiekti spartaus klavišo funkciją, atlikite šiuos veiksmus:

• Pakelkite mygtuką Control į viršų (), kad įeitumėte į meniu Black Equalizer (Juodų spalvų išlyginimas).
  Stumkite mygtuką Control aukštyn/žemyn (), kad sureguliuotumėte Black Equalizer (Juodų spalvų išlyginimas) nustatymą, ir paspauskite mygtuką Control, kad patvirtintumėte.

• Nuleiskite mygtuką Control žemyn (), kad įeitumėte į meniu Picture Mode (Vaizdo režimas).
  Stumkite mygtuką Control aukštyn/žemyn (), kad pasirinktumėte norimą parinktį, ir paspauskite mygtuką Control, kad patvirtintumėte.

• Stumkite mygtuką Control į kairę (), kad įeitumėte į meniu Volume (Garsumas).
  Stumkite mygtuką Control aukštyn/žemyn (), kad sureguliuotumėte ausinių garsumo lygį, ir paspauskite mygtuką Control, kad patvirtintumėte.

• Stumkite mygtuką Control į kairę (), kad įeitumėte į meniu Input (Įvestis).
  Žr. skyrių "Selecting the Input Source" (Įvesties šaltinio pasirinkimas).

Pastaba: Norėdami uždaryti meniu, stumkite mygtuką Control į kairę ().

Funkcinio klavišo vadovas

Paspauskite mygtuką Control, kad būtų parodytas meniu Main (Pagrindinis).

Tada naudokite mygtuką Control, kad pasirinktumėte norimą funkciją ir sukonfigūruotumėte susijusius nustatymus.

KVM

Kai ekrane pasirodo meniu Main (Pagrindinis), stumkite mygtuką Control į kairę (), kad įeitumėte į meniu KVM.

• KVM Switch (KVM perjungiklis): perjunkite įvesties šaltinį, kuris buvo priskirtas USB-B arba Type-C jungčiai KVM Wizard (KVM vedlio) nustatymuose.
  Kai prie įrenginio prijungti keli įvesties signalai, ekrane pasirodys pranešimo laukas, kai tik sistema aptiks USB Type-C įvesties signalą.

  Norėdami perjungti į USB Type-C įvesties šaltinį, tiesiog paspauskite mygtuką KVM arba mygtuką Control.
  Tačiau, jei iš šiuo metu pasirinkto įvesties šaltinio nėra įvesties signalo, sistema grįš į ankstesnį prijungtą įvesties šaltinį.
  Pastaba: Ši parinktis bus išjungta, jei KVM mygtuko funkcija bus išjungta (KVM OFF (KVM išjungtas)).
• KVM Wizard (KVM vedlys): sukonfigūruokite su KVM susijusius nustatymus.
  Pirmiausia nustatykite įvesties šaltinį, kuris bus susietas su USB Type-B jungtimi, o tada su USB Type-C jungtimi.

  Pastaba: Jei nustatysite USB-B Display (USB-B ekranas) nustatymą į Type-C, meniu parinktis TYPE-C Display (TYPE-C ekranas) bus automatiškai išjungta. Tada puslapyje KVM Wizard (KVM vedlys) matysite KVM status (KVM būseną), kaip parodyta toliau.

• KVM ON/OFF (KVM įjungtas/išjungtas): įjungti/išjungti mygtuko KVM funkciją.
  • Pasirinkite ON (Įjungta), kad įjungtumėte mygtuko KVM funkciją. Kai tik sistema aptiks USB Type-C įvesties signalą, ekrane pasirodys pranešimo laukas.

    Paspauskite mygtuką KVM arba mygtuką Control, kad perjungtumėte į USB Type-C įvesties šaltinį.
    Pastaba: Kai mygtuko KVM funkcija įjungta, kairiajame skydelyje bus rodoma KVM ON (KVM įjungtas).
  • Pasirinkite OFF (Išjungta), kad išjungtumėte mygtuko KVM funkciją.
    Pastaba: Kai mygtuko KVM funkcija išjungta, kairiajame skydelyje bus rodoma KVM OFF (KVM išjungtas).
• KVM Reset (KVM nustatymas iš naujo): atkurti numatytuosius KVM nustatymus.
  • HDMI 1 įvesties šaltinis yra susietas su USB Type-B jungtimi.
  • USB Type-C įvesties šaltinis yra susietas su USB Type-C jungtimi.
  • Funkcija KVM ON/OFF (KVM įjungtas/išjungtas) nustatyta į ON (Įjungta).

Game Assist (Pagalba žaidime)

Kai ekrane pasirodo meniu Main (Pagrindinis), stumkite mygtuką Control į dešinę (), kad įeitumėte į meniu Game Assist (Pagalba žaidime).

• GAME INFO (Žaidimo informacija): sukonfigūruokite su FPS (pirmojo asmens šaudyklės) žaidimu susijusius nustatymus.
  • Pasirinkite Gaming Timer (Žaidimų laikmatis), kad pasirinktumėte atgalinio skaičiavimo laikmačio režimą. Norėdami išjungti šią funkciją, nustatykite nustatymą į OFF (Išjungta).
  • Pasirinkite Gaming Counter (Žaidimų skaitiklis) arba Refresh Rate (Atnaujinimo dažnis), kad įjungtumėte / išjungtumėte žaidimų skaitiklio arba realaus laiko atnaujinimo dažnio nustatymą.
  • Pasirinkite Info Location (Informacijos vieta), kad nurodytumėte informacijos, kuri bus rodoma ekrane, vietą.

• Crosshair (Taikiklis): pasirinkite norimą taikiklio tipą, kad jis atitiktų jūsų žaidimo aplinką. Tai labai palengvina taikymą.
• Dashboard (Informacijos suvestinė): sukonfigūruokite informacijos suvestinės nustatymus.

  • ON (Įjungta): įjunkite funkciją. Tada pasirinkite norimas parinktis, kurios bus rodomos ekrane.
  • OFF (Išjungta): išjunkite funkciją.
  • Dashboard Location (Informacijos suvestinės vieta): nurodykite informacijos suvestinės informacijos vietą, kuri bus rodoma ekrane. Kai informacijos suvestinės konfigūracija bus baigta, ji perduos sistemos duomenis į SOC per USB prievadą ir ekrane parodys pasirinktos (-ų) funkcijos (-ų) reikšmę.


Pastaba: Įsitikinkite, kad USB kabelis tinkamai prijungtas prie monitoriaus USB aukštesniojo lygio prievado ir kompiuterio USB prievado.

• Display Alignment (Ekrano lygiavimas): kai funkcija įjungta, ji rodo lygiavimo linijas keturiose ekrano pusėse, todėl galite patogiai išlygiuoti kelis monitorius.

Įrenginio nustatymų konfigūravimas

Kai ekrane pasirodo Main (Pagrindinis) meniu, perkelkite Control (Valdymo) mygtuką į viršų (), kad patektumėte į Settings (Nustatymų) meniu.
Pastaba: naudokite Control (Valdymo) mygtuką, kad naršytumėte po meniu ir atliktumėte pakeitimus.

Žaidimai

Konfigūruokite su žaidimais susijusius nustatymus.

Elementas	Aprašymas
Aim Stabilizer sync	Kai ši funkcija įjungta, ji sumažina judesio suliejimą greituose žaidimuose. Pastaba: ši funkcija negalima esant šioms sąlygoms: kai dažnio nustatymas yra mažesnis nei 100 Hz. kai dabartinis šaltinis yra HDR.
Black Equalizer	Sureguliuokite juodų sričių ryškumą.
Super Resolution	Padidinkite mažos skiriamosios gebos vaizdų ryškumą.
Display Mode	Pasirinkite ekrano kraštinių santykį. Full (Pilnas): pakeiskite įvesties vaizdo mastelį, kad užpildytumėte ekraną. Idealiai tinka 16:9 kraštinių santykio vaizdams. Aspect (Kraštinių santykis): rodykite įvesties vaizdą be geometrinio iškraipymo, užpildydami kuo daugiau ekrano. 1:1: Rodykite įvesties vaizdą jo natūralia skiriamąja geba, nekeisdami mastelio. 22"W(16:10): rodykite įvesties vaizdą taip, tarsi jis būtų 22"W monitoriuje su 16:10 kraštinių santykiu. 23"W(16:9): rodykite įvesties vaizdą taip, tarsi jis būtų 23"W monitoriuje su 16:9 kraštinių santykiu. 23.6"W(16:9): rodykite įvesties vaizdą taip, tarsi jis būtų 23,6"W monitoriuje su 16:9 kraštinių santykiu. 24"W(16:9): rodykite įvesties vaizdą taip, tarsi jis būtų 24"W monitoriuje su 16:9 kraštinių santykiu. Pastaba: 1:1, 22"W(16:10), 23"W(16:9), 23.6"W(16:9) ir 24"W(16:9) parinktys bus išjungtos, kai bus įjungta AMD FreeSync Premium funkcija.
Overdrive	Pagerinkite LCD monitoriaus reakcijos laiką.
AMD FreeSync Premium Pro	Kai ši funkcija įjungta, ji pašalina ekrano vėlavimą ir trūkinėjimą žaidžiant žaidimus.

Vaizdas

Konfigūruokite su vaizdu susijusius nustatymus.

Pasirinkite vieną iš iš anksto nustatytų vaizdo režimų.

• Standard (Standartinis): dokumentų redagavimui arba naršymui interneto svetainėse.
• FPS: skirtas žaisti FPS (First Person Shooting) žaidimus.
• RTS/RPG: skirtas žaisti RTS (Real-Time Strategy) arba RPG (Role-Playing Game) žaidimus.
• Movie (Filmas): skirtas filmų žiūrėjimui.
• Reader (Skaitytuvas): skirtas dokumentų peržiūrai.
• sRGB: skirtas nuotraukų ir grafikos peržiūrai kompiuteryje.
• Custom 1 (Pasirinktinis 1): tinkinti vaizdo režimo nustatymai.
• Custom 2 (Pasirinktinis 2): tinkinti vaizdo režimo nustatymai.
• Custom 3 (Pasirinktinis 3): tinkinti vaizdo režimo nustatymai.

Tada galite konfigūruoti šiuos vaizdo nustatymus.

Elementas	Aprašymas
Brightness (Ryškumas)	Sureguliuokite vaizdo ryškumą.
Contrast (Kontrastas)	Sureguliuokite vaizdo kontrastą.
6-axis Color (6 ašių spalva)	Išplėstinis spalvų reguliavimas, kurį vartotojas gali individualiai tinkinti kiekvienos ašies spalvos atspalvį ir sodrumą.
Color Vibrance (Spalvų gyvumas)	Sureguliuokite prislopintų spalvų intensyvumą.
Sharpness (Ryškumas)	Sureguliuokite vaizdo ryškumą.
Gamma	Sureguliuokite vidurinį šviesos lygį.
Color Temperature (Spalvos temperatūra)	Pasirinkite spalvos temperatūrą. Pastaba: pasirinkite User Define (Vartotojo apibrėžta), kad tinkintumėte spalvos temperatūrą reguliuodami raudonos (R), žalios (G) arba mėlynos (B) spalvos lygį pagal savo pageidavimus.
Low Blue Light (Mažas mėlynos šviesos kiekis)	Sumažinkite mėlynos šviesos poveikį nuo ekrano. Level 0 (0 lygis): be pakeitimų. Level 1~10 (1–10 lygis): kuo aukštesnis lygis, tuo labiau bus sumažintas mėlynos šviesos kiekis. Pastaba: 10 lygis yra optimizuotas nustatymas. Jis atitinka TUV mažos mėlynos šviesos sertifikatą.
DCR	Sureguliuokite vaizdo juodumo lygį, kad pasiektumėte optimalų kontrastą.
Local Dimming (Vietinis pritemdymas)	Pagerinkite monitoriuje rodomų vaizdų juodumą.
Reset Picture (Atkurti vaizdą)	Atkurkite visus Picture (Vaizdo) nustatymus į numatytuosius.

Pastaba: šie vaizdo režimai bus rodomi tik tada, kai įvesties šaltinis turi HDR turinį.

• Dark Enhance (Tamsos pagerinimas): pagerinkite tamsos našumą.
• Color Enhance (Spalvų pagerinimas): pagerinkite spalvų našumą.
• Light Enhance (Šviesos pagerinimas): pagerinkite ryškumo našumą.
• Local Dimming (Vietinis pritemdymas): pasirinkite pritemdymo lygį, kad pagerintumėte kontrastą.

Ekranas

Konfigūruokite su ekrano ekranu susijusius nustatymus.

Elementas	Aprašymas
Input (Įvestis)	Pasirinkite įvesties šaltinį.
DP Refresh Rate (DP atnaujinimo dažnis)	Perjunkite DisplayPort atnaujinimo dažnį į didesnį laiką.
RGB Range (RGB diapazonas)	Pasirinkite tinkamą RGB diapazono nustatymą arba leiskite monitoriui jį aptikti automatiškai. Pastaba: ši parinktis pasiekiama tik HDMI įvestims.
Overscan (Viršnuskaitymas)	Kai ši funkcija įjungta, ji šiek tiek padidina įvesties vaizdą, kad paslėptų tolimiausius vaizdo kraštus. Pastaba: ši parinktis pasiekiama tik HDMI įvestims.
Apply Picture Mode (Taikyti vaizdo režimą)	Kai ši funkcija pasirinkta, jei pakeičiate bet kurį iš nustatymų, susijusių su Picture (Vaizdo) parinktimis, pvz., Brightness (Ryškumas), Contrast (Kontrastas) ir t. t., tai gali būti pritaikyta visiems įvesties šaltiniams arba konkrečiam.

PIP/PBP

Konfigūruokite su kelių vaizdų susijusius nustatymus.

Elementas	Aprašymas
OFF (Išjungta)	Išjunkite PIP/PBP funkciją.
PIP	Padalykite ekraną į 2 dalis (pagrindinį langą ir įterptąjį langą). Source (Šaltinis): pakeiskite įvesties šaltinį įterptajam langui. PIP Size (PIP dydis): sureguliuokite įterptojo lango dydį. Location (Vieta): perkelkite įterptojo lango padėtį. Display Switch (Ekrano perjungimas): apkeiskite du langus. Audio Switch (Garso perjungimas): pasirinkite, iš kurio garso šaltinio norite girdėti garsą. Pastaba: PIP palaikys tik tada, kai vertikalus dažnis viršija 100 Hz.
PBP	Rodykite 1x1 padalytą ekraną (kairįjį ir dešinįjį langus). Source (Šaltinis): pakeiskite įvesties šaltinį dešiniajam langui. PBP Mode (PBP režimas): sureguliuokite lango kraštinių santykį. Display Switch (Ekrano perjungimas): apkeiskite du langus. Audio Switch (Garso perjungimas): pasirinkite, iš kurio garso šaltinio norite girdėti garsą.

Pastaba: PIP/PBP nesuderinamas su HDR ir AMD FreeSync Premium funkcijomis.

Sistema

Konfigūruokite su sistema susijusius nustatymus.

Elementas	Aprašymas
Audio (Garsas)	Konfigūruokite garso nustatymus. Volume (Garsumas): sureguliuokite garsumo lygį. Mute (Nutildyti): įjunkite/išjunkite nutildymo funkciją.
OSD Settings (OSD nustatymai)	Konfigūruokite su ekrano meniu (OSD) susijusius nustatymus. Display Time (Rodymo laikas): nustatykite laiką, kiek OSD meniu lieka ekrane.•OSD Transparency (OSD skaidrumas): sureguliuokite OSD meniu skaidrumą. OSD Lock (OSD užraktas): kai ši funkcija įjungta, joks OSD reguliavimas neleidžiamas. Pastaba: norėdami išjungti OSD užrakto funkciją, paspauskite Control (Valdymo) klavišą. Kai ekrane pasirodys pranešimas, pasirinkite Yes (Taip), kad patvirtintumėte. OSD Size (OSD dydis): įjunkite arba išjunkite OSD meniu lango reguliavimą. OSD Pivot (OSD pasukimas): nustatykite OSD meniu orientaciją.
Quick Switch	Priskirkite sparčiųjų klavišų funkciją. Galimos parinktys: Aim Stabilizer sync, Black Equalizer, Low Blue Light (Mažas mėlynos šviesos kiekis), Volume (Garsumas), Input (Įvestis), Contrast (Kontrastas), Brightness (Ryškumas) ir Picture Mode (Vaizdo režimas). Numatytasis sparčiųjų klavišų nustatymas yra toks: Up (Aukštyn) (): Black Equalizer Down (Žemyn) (): Picture Mode (Vaizdo režimas) Right (Dešinėn) (): Input (Įvestis) Left (Kairėn) (): Volume (Garsumas)
Other Settings (Kiti nustatymai)	Resolution Notice (Skiriamosios gebos pranešimas): kai ši funkcija įjungta, rekomenduojamos skiriamosios gebos pranešimas pasirodys ekrane, kai monitorius persijungs į kitą įvesties šaltinį. Input Auto Switch (Automatinis įvesties perjungimas): kai ši funkcija įjungta, ji automatiškai persijungia į galimą įvesties šaltinį. Auto Power OFF (Automatinis išjungimas): kai ši funkcija įjungta, monitorius automatiškai išsijungs po tam tikro laiko. LED Indicator (LED indikatorius): pagal numatytuosius nustatymus LED indikatorius nustatytas kaip Always ON (Visada įjungtas). Always ON (Visada įjungtas): maitinimo LED šviečia baltai veikimo budėjimo režimu metu. Always OFF (Visada išjungtas): išjunkite maitinimo LED. Standby ON (Budėjimo režimas įjungtas): maitinimo LED šviečia baltai budėjimo režimu. Kai maitinimas išjungiamas, maitinimo LED liks išjungtas. Type-C Compatibility: įjunkite šią parinktį, kad pagerintumėte mobiliųjų įrenginių suderinamumą. HDMI Version: pasirinkite HDMI versiją.
	HDMI-CEC: kai įjungiama ši funkcija, CEC įrenginys, pvz., PS5, XBOX, gali įjungti monitorių, kai jie pažadinami, ir išjungti ekraną, kai jie pereina į budėjimo arba išjungimo režimą. USB(A/C) Charge: įjunkite arba išjunkite USB Type-A įkrovimo ir USB Type-C įkrovimo (5 V/3 A, 9 V/3 A, 12 V/3 A, 15 V/3 A) funkciją budėjimo režimu.

Kalba

Pasirinkite galimą OSD meniu kalbą.

Įrašyti nustatymus

Nustatykite asmenines OSD konfigūracijas, skirtas Setting1 (Nustatymas1), Setting2 (Nustatymas2) arba Setting3 (Nustatymas3).

Elementas	Aprašymas
Save (Įrašyti)	Įrašykite tinkintus nustatymus.
Load (Įkelti)	Įkelkite įrašytus nustatymus

Atkurti visus

Atkurkite numatytuosius monitoriaus gamyklinius nustatymus.

Specifikacijos

Elementas	Specifikacijos
Skydelio dydis	27 colių
Kraštinių santykis	16:9
Rezoliucija	3840 x 2160
LED tarnavimo laikas	30 000 valandų
Pikselių žingsnis	155,25 x 155,25
Ryškumas	400 nitų (tip.)
Kontrasto santykis	1000:1 (tip.)
Ekrano spalvos	1,07 milijardo spalvų (8 bitų + FRC)
Aktyvi ekrano sritis	596,16 (H) x 335,34 (V)
Žiūrėjimo kampas	178°(H) / 178°(V)
Įvesties / išvesties gnybtai	2x HDMI 2.1 1x DP1.4 1x Ausinės 1x USB upstream 3x USB 3.2 (downstream, 5V/1.5A) 1x USB Type-C(5V/3A,9V/2A,12V/1.5A, 15V/1.2A)
Maitinimo šaltinis	AC 100~240V prie 50/60Hz
Energijos sąnaudos	Įjungimo režimas: 30W Budėjimo režimas: 0.5W Išjungta: 0.3W Pastaba: Bandymo sąlygos atitinka CEC standartus.
Matmenys (P x A x G)	615.67x517.65x193.63mm (su stovu)
Svoris	6,48 kg (su stovu) 4,56 kg (be stovo)
Temperatūros diapazonas (veikimo)	0°C iki 40°C

Pastaba: Specifikacijos gali būti keičiamos be išankstinio įspėjimo.

Palaikomų laiko nustatymų sąrašas

Laiko nustatymų sąrašas	HDMI	DP(Type-C)
720X400 / 70Hz	V	V
720X400 / 88Hz	V	V
640X480 / 60Hz	V	V
640X480 / 67Hz	V	V
640X480 / 72Hz	V	V
640X480 / 75Hz	V	V
800X600 / 56Hz	V	V
800X600 / 60Hz	V	V
800X600 / 72Hz	V	V
800X600 / 75Hz	V	V
832X624 / 75Hz	V	V
1024X768 / 87Hz	V	V
1024X768 / 60Hz	V	V
1024X768 / 70Hz	V	V
1024X768 / 75Hz	V	V
1280X1024 / 75Hz	V	V
1152X870 / 75Hz	V	V
1152X864 / 75Hz	V	V
1280X720 / 60Hz	V	V
1280X800 / 60Hz	V	V
1280X960 / 60Hz	V	V
1280X1024 / 60Hz	V	V
1440X900 / 60Hz	V	V
1600X900 / 60Hz	V	V
1680X1050 / 60Hz	V	V
720X480 / 60Hz	V	V
1280X720 / 50hz	V	V
1280X720 / 60hz	V	V
1280X720 / 100hz	V	V
1440X480 / 60hz	V	V
1920X1080 / 24Hz	V	X
1920X1080 / 50hz	V	V
1920X1080 / 60hz	V	V
1920X1080 / 100hz	V	V
1920X1080 / 120Hz	V	V
3840X2160 / 24Hz	V	X
3840X2160 / 25Hz	V	X
3840X2160 / 30Hz	V	X
3840X2160 / 50Hz	V	V
3840X2160 / 60Hz	V	V
3840X2160 / 100Hz	V	V
3840X2160 / 120Hz	V	V
1920x1080 / 144Hz	V	V
2560x1440 / 60Hz	V	V
2560x1440 / 120Hz	V	V
2560x1440 / 144Hz	V	V
3840x2160 / 144Hz	V	V
3840x2160 / 150Hz	V	V
3840x2160 / 160Hz(Optional)	X	V
1280x1440 / 60Hz(PBP)	V	V
1920x2160 / 60Hz(PBP)	V	V

Trikčių šalinimas

Problema	Galimi sprendimai
Nėra maitinimo	Įsitikinkite, kad maitinimo laidas tinkamai prijungtas prie maitinimo šaltinio ir monitoriaus. Patikrinkite laidą ir kištuką, įsitikinkite, kad jie nepažeisti. Įsitikinkite, kad monitorius įjungtas.
Ekrane nerodomas vaizdas	Įsitikinkite, kad monitorius ir kompiuteris tinkamai prijungti ir abu įrenginiai yra įjungti. Įsitikinkite, kad pasirinkote tinkamą įvesties šaltinį. Sureguliuokite Ryškumo ir Kontrasto nustatymus.
Vaizdas neužpildo viso ekrano	Išbandykite skirtingus Ekrano režimo (kraštinių santykio) nustatymus.
Spalvos iškraipytos	Įsitikinkite, kad įvesties signalo laidas tinkamai prijungtas. Konfigūruokite su vaizdu susijusius nustatymus. Žr. skyrių "Vaizdas".
Nėra garso arba garsas yra tylus	Įsitikinkite, kad ausinių laidas tinkamai prijungtas. Sureguliuokite garsumo lygį. Sureguliuokite su kompiuterio garsu susijusius nustatymus.

Pastaba: Jei problema išlieka, kreipkitės į mūsų klientų aptarnavimo skyrių dėl tolesnės pagalbos.

Pagrindinė priežiūra

Kai ekranas tampa nešvarus, atlikite šiuos veiksmus, kad jį išvalytumėte:

• Nuvalykite ekraną minkštu, nepūkuotu skudurėliu, kad pašalintumėte likusias dulkes.
• Purkškite arba užtepkite valymo skystį ant minkšto audinio. Tada švelniai nuvalykite ekraną drėgnu skudurėliu.

Pastaba:

• Įsitikinkite, kad audinys yra drėgnas, bet ne šlapias.
• Valydami venkite per stipriai spausti ekraną.
• Rūgštiniai arba abrazyviniai valikliai gali pažeisti ekraną.

Bendras aprašymas

M27U yra spalvotas aktyviosios matricos skystųjų kristalų ekranas su šviesos diodų (LED) foninio apšvietimo mazgu be LED tvarkyklės. Matricoje naudojamas a-Si plonasluoksnis tranzistorius kaip aktyvusis elementas. Tai yra transmisinio tipo ekranas, veikiantis įprastuoju juoduoju režimu. Jo įstrižainė yra 27 colių aktyvioji ekrano sritis su UHD raiška (3840 horizontalūs ir 2160 vertikalių pikselių matrica). Kiekvienas pikselis yra padalintas į raudonus, žalius ir mėlynus subpikselius arba taškus, kurie išdėstyti vertikaliais dryžiais. Pilka skalė arba subpikselių spalvos ryškumas nustatomas su 8 bitų + FRC pilkos skalės signalu kiekvienam taškui, tokiu būdu pateikiant daugiau nei 1,07 milijardo spalvų paletę. Jis buvo sukurtas naudoti eDP (HBR2, 5.4Gbps) sąsają. Jis skirtas palaikyti ekranus, kuriuose svarbus didelis ryškumas, itin platus žiūrėjimo kampas, didelis spalvų sodrumas ir didelė spalvų gama.

SAUGOS PRIEMONĖS

Prieš naudodami monitorių, perskaitykite šias saugos priemones.

• Naudokite tik tuos priedus, kurie pateikiami su monitoriumi arba kuriuos rekomenduoja gamintojas.
• Laikykite plastikinį gaminio pakavimo maišelį vaikams nepasiekiamoje vietoje.
• Prieš prijungdami monitorių prie maitinimo lizdo, įsitikinkite, kad maitinimo laido įtampos reitingas atitinka maitinimo specifikaciją šalyje, kurioje esate.
• Maitinimo laido kištukas turi būti prijungtas prie tinkamai laiduoto ir įžeminto maitinimo lizdo.
• Nelieskite kištuko šlapiomis rankomis, nes tai gali sukelti elektros šoką.
• Padėkite monitorių stabilioje ir gerai vėdinamoje vietoje.
• Nestatykite monitoriaus šalia šilumos šaltinių, pvz., elektrinių radiatorių arba tiesioginių saulės spindulių.
• Monitoriuje esančios skylės arba angos skirtos ventiliacijai. Neuždenkite ir neužblokuokite ventiliacijos angų jokiais daiktais.
• Nenaudokite monitoriaus šalia vandens, gėrimų ar visų rūšių skysčių. To nepadarius, galite patirti elektros šoką arba sugadinti monitorių.
• Prieš valydami būtinai atjunkite monitorių nuo maitinimo lizdo.
• Kadangi ekrano paviršių lengva subraižyti, venkite liesti paviršių jokiais kietais ar aštriais daiktais.
• Ekrano valymui naudokite minkštą, nepūkuotą šluostę, o ne servetėlę. Jei reikia, monitoriui valyti galite naudoti stiklų valiklį. Tačiau niekada nepurkškite valiklio tiesiai ant ekrano.
• Atjunkite maitinimo laidą, jei monitorius nebus naudojamas ilgą laiką.
• Nemėginkite patys išardyti ar taisyti monitoriaus.

Atsargumo priemonės dėl stabilumo pavojaus

Produktas gali nukristi ir sukelti rimtus sužalojimus arba mirtį. Kad išvengtumėte sužalojimų, šis produktas turi būti saugiai pritvirtintas prie grindų/sienos pagal montavimo instrukcijas.
Daugelio sužalojimų, ypač vaikams, galima išvengti laikantis paprastų atsargumo priemonių, tokių kaip:

• VISADA naudokite stendus arba įdiegimo metodus, kuriuos rekomenduoja gaminio rinkinio gamintojas.
• VISADA naudokite baldus, kurie gali saugiai išlaikyti gaminį.
• VISADA įsitikinkite, kad gaminys nekyšo už atraminių baldų krašto.
• VISADA mokykite vaikus apie pavojus lipti ant baldų, norint pasiekti gaminį ar jo valdiklius.
• VISADA nutieskite laidus ir kabelius, prijungtus prie jūsų produkto, kad už jų nebūtų galima užkliūti, patraukti ar sugriebti.
• NIEKADA nestatykite gaminio nestabilioje vietoje.
• NIEKADA nestatykite gaminio ant aukštų baldų (pvz., spintelių ar knygų lentynų), nepritvirtinę baldų ir gaminio prie tinkamos atramos.
• NIEKADA nestatykite gaminio ant audinio ar kitų medžiagų, kurios gali būti tarp gaminio ir atraminių baldų.
• NIEKADA nestatykite daiktų, kurie galėtų paskatinti vaikus lipti, pavyzdžiui, žaislų ir nuotolinio valdymo pultų, ant gaminio arba baldų, ant kurių gaminys yra pastatytas, viršaus.
• Jei esamas produktas bus išsaugotas ir perkeltas į kitą vietą, reikėtų atsižvelgti į tas pačias aplinkybes, kaip ir aukščiau.
• Kad išvengtumėte sužalojimų arba gaminio sugadinimo, atsiradusio dėl apvirtimo dėl žemės drebėjimų ar kitų smūgių, įsitikinkite, kad gaminys yra sumontuotas stabilioje vietoje ir imkitės priemonių, kad jis nenukristų.

GIGABYTE Aptarnavimo informacija
Norėdami gauti daugiau informacijos apie aptarnavimą, apsilankykite GIGABYTE oficialioje svetainėje: https://www.gigabyte.com/

Nuorodos

• GIGABYTE Global

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti GIGABYTE M27U - žaidimų monitoriaus vadovas

Prieinamos kalbos
