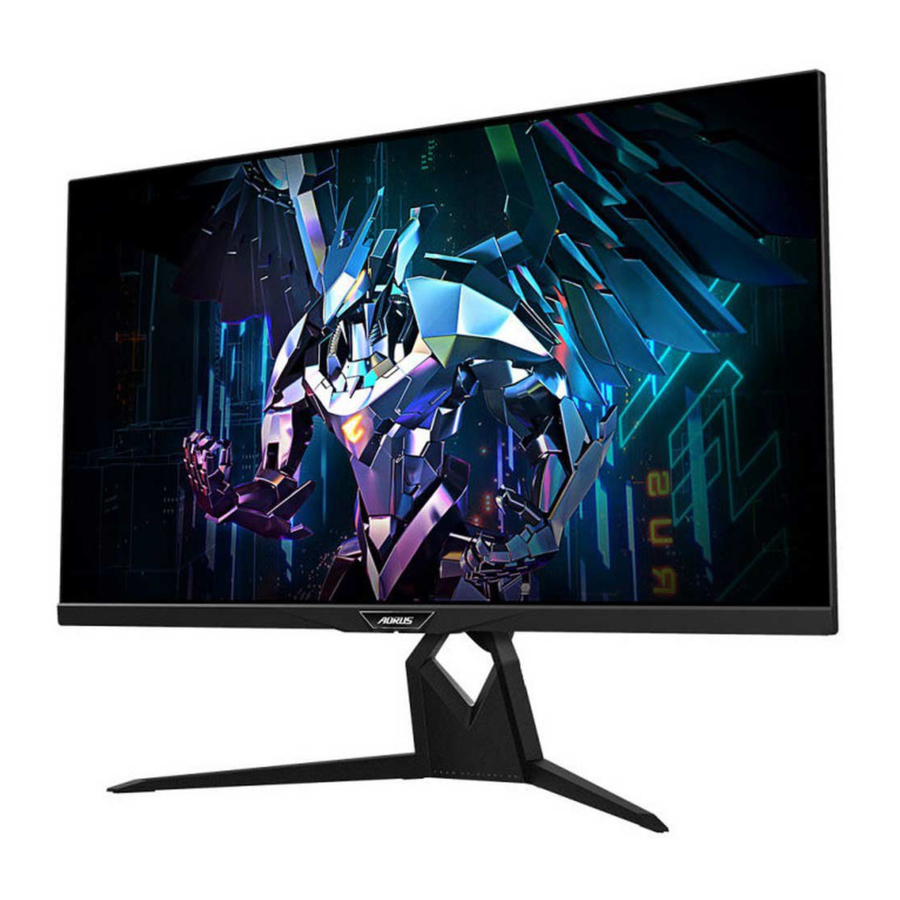

GIGABYTE AORUS FI32Q - Tactical Gaming Monitor vadovas

Turinys

1 ĮVADAS
2 DARBO PRADŽIA
3 PRIETAISO NAUDOJIMAS
4 OPERACIJOS
- 4.1 Greitasis meniu
- 4.2 Įrenginio nustatymų konfigūravimas
5 Specifikacijos
6 Palaikomų laiko nustatymų sąrašas
7 Trikčių šalinimas
8 Pagrindinė priežiūra
9 Pastabos dėl USB įkrovimo
10 SAUGOS INFORMACIJA
11 Nuorodos
12 Atsisiųsti instrukciją
13 Kitomis kalbomis

ĮVADAS

Išpakavimas

Įsitikinkite, kad dėžutė yra teisingai orientuota, atsargiai padėkite ją ant stabilaus paviršiaus. Tada atidarykite dangtį.
Išimkite daiktus iš viršutinio EPS putplasčio.
Paimkite viršutinį EPS putplastį (per angas), kad išimtumėte jį iš dėžutės. Tada galite išimti monitorių iš apatinio EPS putplasčio.

Pakuotės turinys

Šie elementai yra jūsų pakuotės dėžutėje. Jei kuris nors iš jų trūksta, susisiekite su vietiniu pardavėju.

Pastaba: Prašome išsaugoti pakuotės dėžę ir pakavimo medžiagas, kad ateityje galėtumėte transportuoti monitorių.

Produkto apžvalga

Priekinis vaizdas

Maitinimo LED
Valdymo mygtukas

Galinis vaizdas

AC IN lizdas
Kensington užraktas
HDMI prievadai (x2)
DisplayPort
USB Type-C prievadas

USB įvesties prievadas
USB 3.0 prievadai (x2)
Mikrofono lizdas
Ausinių lizdas
Line-Out prievadas

Pastaba:

HDMI, HDMI logotipas ir High-Definition Multimedia Interface yra HDMI Licensing LLC prekių ženklai arba registruoti prekių ženklai.

DARBO PRADŽIA

Monitoriaus pagrindo montavimas

Padėkite monitorių ant apatinio EPS putplasčio, ekranu žemyn.
Sulygiuokite ir įstumkite stovo kabliukus į tvirtinimo angas ekrano gale.
Sulygiuokite monitoriaus pagrindą su stovu po stovu. Tada pritvirtinkite pagrindą prie stovo.
Pakelkite varžto žiedą ir pasukite jį pagal laikrodžio rodyklę, kad pritvirtintumėte monitoriaus pagrindą.
Pastaba: Taip pat galite naudoti monetą arba mažą plokščiagalvį atsuktuvą, kad priveržtumėte varžtą.
Pakelkite monitorių į vertikalią padėtį ir padėkite ant stalo.

Žiūrėjimo kampo reguliavimas

Pastaba: Laikykite monitoriaus pagrindą, kad ekranas nenuvirstų, kai atliekate reguliavimą.

Posvyrio kampo reguliavimas
Pakreipkite ekraną į priekį arba atgal iki norimo žiūrėjimo kampo (-5˚ iki 21˚).

Pasukimo kampo reguliavimas
Pasukite ekraną į kairę arba į dešinę, kad nustatytumėte norimą žiūrėjimo kampą (20˚).

Ekrano orientacijos keitimas

Pakelkite ekraną į aukščiausią padėtį (130 mm).
Pasukite monitorių (90˚ pagal laikrodžio rodyklę) į portreto orientaciją.

Sieninio laikiklio montavimas (pasirinktinai)

Naudokite tik 100 x 100 mm VESA suderinamą sieninio laikiklio rinkinį.

Padėkite monitorių ant apatinio EPS putplasčio, ekranu žemyn.
Stumkite fiksavimo spaustukus į vidų, kad atjungtumėte stovą nuo monitoriaus.
Šiek tiek patraukite stovą žemyn, kad atkabintumėte kabliukus. Tada nuimkite stovą.
Pritvirtinkite tvirtinimo laikiklį prie tvirtinimo angų monitoriaus gale. Tada naudokite varžtus, esančius sieninio laikiklio rinkinyje, kad pritvirtintumėte laikiklį.

Pastaba: Norėdami pritvirtinti monitorių ant sienos, vadovaukitės montavimo instrukcijomis, pateiktomis sieninio laikiklio rinkinyje. VESA tvirtinimo varžto dydis: M4 x 15 mm minimumas.

Jungčių prijungimas

Maitinimo kabelis
HDMI kabelis
DisplayPort kabelis
USB Type-C kabelis
USB (A-Male to B-Male) kabelis

USB kabelis
Mikrofono kabelis
Ausinių kabelis
Garso kabelis

Pastaba:

Norėdami užtikrinti, kad ausinės veiktų tinkamai, USB kabelis taip pat turi būti prijungtas prie kompiuterio per USB įvesties prievadą.
Kai naudojate ausines, monitoriaus garsumo reguliavimas sinchronizuojamas su kompiuterio Windows garsumu (net jei garsumo lygiai nesinchronizuojami abiejose pusėse).
Todėl, norint išvengti žalos ausims ir ausinėms, rekomenduojama pirmą kartą užsidėjus ausines įsitikinti, kad Windows garsumo reguliavimas ir OSD meniu garsumo reguliavimas monitoriuje yra saugiame garsumo diapazone (rekomenduojama žemiau 50).
Tada vėl pradėkite leisti garsą.

PRIETAISO NAUDOJIMAS

Maitinimo įjungimas/išjungimas

Maitinimo įjungimas
Maitinimo įjungimas/išjungimas - Maitinimo įjungimas

Prijunkite vieną maitinimo kabelio galą prie AC IN lizdo monitoriaus gale.
Prijunkite kitą maitinimo kabelio galą prie maitinimo lizdo.
Paspauskite Control (valdymo) mygtuką, kad įjungtumėte monitorių. Maitinimo LED lemputė užsidegs baltai, nurodydama, kad monitorius paruoštas naudoti.

Pastaba: Jei maitinimo LED lemputė lieka išjungta įjungus monitorių, patikrinkite LED Indicator (LED indikatoriaus) nustatymą Settings (nustatymų) meniu.

Maitinimo išjungimas
Paspauskite Control (valdymo) mygtuką 2 sekundes, kad išjungtumėte monitorių. Pastaba: Kai ekrane pasirodo Main (pagrindinis) meniu, taip pat galite išjungti monitorių perkeldami Control (valdymo) mygtuką žemyn .

Naudotojo patogumo rekomendacijos

Štai keletas patarimų, kaip patogiai žiūrėti į monitorių:

Optimalūs žiūrėjimo atstumai monitoriams svyruoja nuo maždaug 510 mm iki 760 mm (20 colių iki 30 colių).
Bendra taisyklė yra tokia, kad monitorius būtų pastatytas taip, kad ekrano viršus būtų jūsų akių lygyje arba šiek tiek žemiau, kai patogiai sėdite.
Naudokite tinkamą apšvietimą atliekamam darbui.
Darykite reguliarias ir dažnas pertraukas (bent 10 minučių) kas 30 minučių.
Būtinai periodiškai atitraukite žvilgsnį nuo monitoriaus ekrano ir sutelkite dėmesį į tolimą objektą bent 20 sekundžių pertraukų metu.
Akių mankšta gali padėti sumažinti akių įtampą. Dažnai kartokite šiuos pratimus:

žiūrėkite aukštyn ir žemyn
lėtai sukite akis
judinkite akis įstrižai.

Įvesties šaltinio pasirinkimas

Perkelkite Control (valdymo) mygtuką į dešinę , kad įeitumėte į Input (įvesties) meniu.
Perkelkite Control (valdymo) mygtuką aukštyn/žemyn , kad pasirinktumėte norimą įvesties šaltinį. Tada paspauskite Control (valdymo) mygtuką, kad patvirtintumėte.

OPERACIJOS

Spartusis klavišas
Pagal numatytuosius nustatymus, mygtukui Control priskirta konkreti funkcija.
Pastaba: norėdami pakeisti iš anksto nustatytą spartųjį klavišą, žr. skyrių „Greitasis perjungimas“.
Norėdami pasiekti spartaus klavišo funkciją, atlikite toliau nurodytus veiksmus:

Perkelkite mygtuką Control aukštyn (), kad patektumėte į meniu Black Equalizer. Perkelkite mygtuką Control aukštyn / žemyn (), kad sureguliuotumėte nustatymą, ir paspauskite mygtuką Control, kad patvirtintumėte.

Perkelkite mygtuką Control žemyn , kad patektumėte į meniu Picture Mode. Perkelkite mygtuką Control aukštyn / žemyn , kad pasirinktumėte norimą parinktį, ir paspauskite mygtuką Control , kad patvirtintumėte.

Perkelkite mygtuką Control į kairę , kad patektumėte į meniu Volume(ESS USB). Perkelkite mygtuką Control aukštyn / žemyn , kad sureguliuotumėte ausinių garsumo lygį, ir paspauskite mygtuką Control , kad patvirtintumėte.

Perkelkite mygtuką Control į dešinę , kad patektumėte į įvesties meniu. Žr. skyrių „Įvesties šaltinio pasirinkimas“.
Pastaba: Norėdami uždaryti meniu, perkelkite mygtuką Control į kairę ().

Funkcinio klavišo vadovas
Paspauskite mygtuką Control, kad būtų rodomas meniu Main.

Tada naudokite mygtuką Control, kad pasirinktumėte norimą funkciją ir sukonfigūruotumėte susijusius nustatymus.

Valdymo skydelis
Kai ekrane pasirodo meniu Main, perkelkite mygtuką Control į kairę , kad patektumėte į valdymo skydelio meniu.

Function (funkcija): įjunkite / išjunkite funkciją. Kai funkcija įjungta, galite pasirinkti norimas parinktis, kurios bus rodomos ekrane.
Dashboard Location (valdymo skydelio vieta): nurodykite valdymo skydelio informacijos, kuri bus rodoma ekrane, vietą.

Kai valdymo skydelio konfigūracija bus baigta, ji perkels sistemos duomenis į SOC per USB prievadą ir ekrane parodys pasirinktos funkcijos vertę.

Pastaba: įsitikinkite, kad USB kabelis tinkamai prijungtas prie monitoriaus USB įvesties prievado ir kompiuterio USB prievado.

Pagalba žaidimams
Kai ekrane pasirodo meniu Main, perkelkite mygtuką Control į dešinę , kad patektumėte į pagalbos žaidimams meniu.

AORUS Info: sukonfigūruokite su FPS (pirmojo asmens šaudyklės) žaidimu susijusius nustatymus.
√ Pasirinkite Gaming Timer (žaidimų laikmatis), kad pasirinktumėte atgalinio skaičiavimo laikmačio režimą. Norėdami išjungti šią funkciją, nustatykite nustatymą į OFF (išjungta).
√ Pasirinkite Gaming Counter (žaidimų skaitiklis) arba Refresh Rate (atnaujinimo dažnis), kad įjungtumėte / išjungtumėte žaidimų skaitiklį arba realaus laiko atnaujinimo dažnio nustatymą.
√ Pasirinkite Info Location (informacijos vieta), kad nurodytumėte informacijos, kuri bus rodoma ekrane, vietą.
Crosshair (taikiklis): pasirinkite norimą taikiklio tipą, kad jis atitiktų jūsų žaidimų aplinką. Tai labai palengvina taikymąsi.
Display Alignment (ekrano lygiavimas): kai funkcija įjungta, ji rodo lygiavimo linijas keturiose ekrano pusėse, suteikdama patogų įrankį keliems monitoriams puikiai išlygiuoti.

Įrenginio nustatymų konfigūravimas

Kai ekrane pasirodo Pagrindinis meniu, perkelkite Valdymo mygtuką aukštyn (), kad įeitumėte į Nustatymų meniu.
Pastaba: naudokite Valdymo mygtuką, norėdami naršyti meniu ir atlikti koregavimus.

Žaidimai
Konfigūruokite su žaidimais susijusius nustatymus.

Elementas	Aprašymas
Aim Stabilizer	Kai ši funkcija įjungta, ji sumažina judesio suliejimą greitai judančiuose žaidimuose. Pastaba: ši funkcija negalima, kai dažnio nustatymas yra mažesnis nei 100 Hz.
Black Equalizer	Sureguliuokite juodų sričių ryškumą.
Super Resolution	Paaštrinkite žemos rezoliucijos vaizdus.
Display Mode	Pasirinkite ekrano kraštinių santykį. Full: pakeiskite įvesties vaizdo mastelį, kad užpildytumėte ekraną. Idealiai tinka 16:9 kraštinių santykio vaizdams. Aspect: rodykite įvesties vaizdą be geometrinių iškraipymų, užpildant kiek įmanoma daugiau ekrano. 1:1: rodykite įvesties vaizdą jo natūralia raiška, nekeičiant mastelio. 22"W (16:10): rodykite įvesties vaizdą taip, tarsi jis būtų 22"W monitoriuje, kurio kraštinių santykis yra 16:10. 23"W (16:9): rodykite įvesties vaizdą taip, tarsi jis būtų 23"W monitoriuje, kurio kraštinių santykis yra 16:9. 23.6"W (16:9): rodykite įvesties vaizdą taip, tarsi jis būtų 23.6"W monitoriuje, kurio kraštinių santykis yra 16:9. 24"W (16:9): rodykite įvesties vaizdą taip, tarsi jis būtų 24"W monitoriuje, kurio kraštinių santykis yra 16:9. 27"W (16:9): rodykite įvesties vaizdą taip, tarsi jis būtų 27"W monitoriuje, kurio kraštinių santykis yra 16:9. Pastaba: ši parinktis nesuderinama su Adaptive Sync funkcija.
Overdrive	Pagerinkite LCD monitoriaus reakcijos laiką.
Adaptive Sync	Kai ši funkcija įjungta, ji pašalina ekrano vėlavimą ir trūkinėjimą žaidžiant žaidimus.

Vaizdas
Konfigūruokite su vaizdu susijusius nustatymus.

Pasirinkite vieną iš iš anksto nustatytų vaizdo režimų.

Standard: skirtas redaguoti dokumentus arba naršyti svetaines.
VS mode: skirtas žaisti FTG (kovos) žaidimus.
FPS: skirtas žaisti FPS (pirmojo asmens šaudyklių) žaidimus.
RTS/RPG: skirtas žaisti RTS (realaus laiko strategijos) arba RPG (vaidmenų) žaidimus.
Movie: skirtas žiūrėti filmus.
Reader: skirtas peržiūrėti dokumentus.
sRGB: skirtas peržiūrėti nuotraukas ir grafinius elementus kompiuteryje.
Custom 1: tinkinti vaizdo režimo nustatymai.
Custom 2: tinkinti vaizdo režimo nustatymai.
Custom 3: tinkinti vaizdo režimo nustatymai.
Green: skirtas taupyti monitoriaus energijos sąnaudas. Tada galite konfigūruoti šiuos vaizdo nustatymus.

Elementas		Aprašymas
Brightness		Sureguliuokite vaizdo ryškumą.
Contrast		Sureguliuokite vaizdo kontrastą.
Dynamic Contrast		Sureguliuokite juodą vaizdo lygį, kad pasiektumėte optimalų kontrastą.
6 axis Color		Išplėstinis spalvų reguliavimas, kurį vartotojas gali individualiai pritaikyti kiekvienos ašies spalvos atspalvį ir sodrumą.
Color Vibrance		Sureguliuokite prislopintų spalvų intensyvumą.
Sharpness		Sureguliuokite vaizdo ryškumą.
Gamma		Sureguliuokite vidurinį šviesumo lygį.
Color Temp.		Pasirinkite spalvų temperatūrą. Pastaba: pasirinkite User Define (vartotojo apibrėžtas), kad tinkintumėte spalvų temperatūrą reguliuodami raudoną (R), žalią (G) arba mėlyną (B) lygį pagal savo pageidavimus.
DCR		Sureguliuokite juodą vaizdo lygį, kad pasiektumėte optimalų kontrastą.
Senseye Demo		Padalinkite ekraną į dvi dalis (2 langus). Pasirinkto režimo vaizdas su numatytaisiais nustatymais bus rodomas kairiajame lange, o pakoreguotas vaizdas su naujais nustatymais bus rodomas dešiniajame lange.
Local Dimming		Pagerinkite monitoriuje rodomų vaizdų juodumą.
Reset Picture		Atkurkite visus Picture (vaizdo) nustatymus į numatytuosius.

Pastaba: šie vaizdo režimai bus rodomi tik tada, kai bus įjungta HDR funkcija.

Light Enhance: pagerinkite ryškumo našumą.
Color Enhance: pagerinkite spalvų našumą.
Dark Enhance: pagerinkite tamsos našumą.

Ekranas
Konfigūruokite su ekrano nustatymais susijusias nuostatas.

Elementas	Aprašymas
Įvestis	Pasirinkite įvesties šaltinį.
KVM	Konfigūruokite su KVM susijusias nuostatas. KVM Switch: Perjunkite įvesties šaltinį, kuris buvo priskirtas USB-B arba Type-C jungčiai KVM vedlio nustatymuose. KVM Wizard: Nustatykite įvesties šaltinį, kuris bus susietas su USB Type-B jungtimi ir USB Type-C KVM Reset: Atkurkite numatytuosius KVM nustatymus.
HDR	Įjunkite/išjunkite HDR funkciją. Pastaba: Ši parinktis pasiekiama tik HDMI įvesties atveju.
RGB diapazonas	Pasirinkite tinkamą RGB diapazono nustatymą arba leiskite monitoriui jį aptikti automatiškai. Pastaba: Ši parinktis pasiekiama tik HDMI įvesties atveju.
Viršnuskaitymas	Kai ši funkcija įjungta, ji šiek tiek padidina įvesties vaizdą, kad paslėptų kraštines vaizdo dalis. Pastaba: Ši parinktis pasiekiama tik HDMI įvesties atveju.

PIP/PBP
Konfigūruokite su kelių vaizdų nustatymais susijusias nuostatas.

Elementas	Aprašymas
OFF	Išjunkite PIP/PBP funkciją.
PIP	Padalinkite ekraną į 2 dalis (pagrindinis langas ir įdėtasis langas). Source: Pakeiskite įdėtojo lango įvesties šaltinį. USB Control: Pasirinkite valdymo šaltinį iš USB-B arba Type-C. PIP Size: Sureguliuokite įdėtojo lango dydį. Location: Perkelkite įdėtojo lango padėtį. Display Switch: Sujunkite du langus. Audio Switch: Pasirinkite, iš kurio garso šaltinio norite girdėti garsą.
PBP	Rodykite 1x1 padalinto ekrano vaizdą (kairysis ir dešinysis langai). Source: Pakeiskite dešiniojo lango įvesties šaltinį. USB Control: Pasirinkite valdymo šaltinį iš USB-B arba Type-C. PBP Size: Sureguliuokite lango dydį. Display Switch: Sujunkite du langus. Audio Switch: Pasirinkite, iš kurio garso šaltinio norite girdėti garsą.

Pastaba: PIP/PBP nesuderinamas su HDR ir Adaptive Sync funkcijomis.

Sistema
Konfigūruokite su sistema susijusius nustatymus.

Elementas	Aprašymas
Kalba	Pasirinkite galimą OSD meniu kalbą.
RGB LED	Kai ši funkcija įjungta, galite pasirinkti iš anksto nustatytą LED spalvą ir efektą, kuris bus rodomas monitoriaus gale. Pastaba: Nustatykite įvesties šaltinį, kuris būtų susietas su USB Type-B jungtimi.
Garsas	Konfigūruokite su garsu susijusius nustatymus. Garsumas (Line out): reguliuokite 3,5 mm lizdo garsumo lygį. Garsumas (ESS USB): reguliuokite ESS USB įvesties garsumo lygį. Pastaba: Nustatykite įvesties šaltinį, kuris būtų susietas su USB Type-B jungtimi. Nutildyti: įjunkite / išjunkite nutildymo funkciją. 600R: jei naudojate didelės varžos įrenginį (>600 omų), įjunkite šią parinktį, kad pagerintumėte garso kokybę.
OSD nustatymai	Konfigūruokite su ekrano (OSD) meniu susijusius nustatymus. Rodymo trukmė: nustatykite, kiek laiko OSD meniu lieka ekrane. OSD skaidrumas: reguliuokite OSD meniu skaidrumą.
	OSD užraktas: kai ši funkcija įjungta, OSD reguliuoti negalima. Pastaba: norėdami išjungti OSD užrakto funkciją, paspauskite klavišą Control (valdymas). Kai ekrane pasirodys pranešimas, pasirinkite Yes (taip), kad patvirtintumėte.
Greitas perjungimas	Priskirkite sparčiųjų klavišų funkciją. Galimos parinktys: Aim Stabilizer (taikiklio stabilizatorius), Black Equalizer (juodos spalvos išlyginimas), Volume (garsumas), Input (įvestis), Contrast (kontrastas), Brightness (ryškumas), Picture Mode (paveikslėlio režimas) ir KVM Switch (KVM jungiklis). Numatytasis sparčiųjų klavišų nustatymas, kaip nurodyta toliau: Aukštyn : Black Equalizer (juodos spalvos išlyginimas) Žemyn : Picture Mode (paveikslėlio režimas) Dešinėn : Input (įvestis) Kairėn : Volume (garsumas) Pastaba: Monitoriuje naudojama mažos mėlynos šviesos plokštė ir atitinka TÜV Rheinland Low Blue Light Hardware Solution gamyklinių nustatymų / numatytojo nustatymų režimą (ryškumas: 40%, kontrastas: 50%, CCT: normalus, iš anksto nustatytas režimas: standartinis).
Kiti nustatymai	Resolution Notice (raiškos pranešimas): kai ši funkcija įjungta, ekrane pasirodys rekomenduojamas raiškos pranešimas, kai monitorius persijungs į kitą įvesties šaltinį. Input Auto Switch (automatinis įvesties perjungimas): kai ši funkcija įjungta, automatiškai persijungiama į galimą įvesties šaltinį. Auto Power OFF (automatinis maitinimo išjungimas): kai ši funkcija įjungta, monitorius automatiškai išsijungs po tam tikro laiko. LED Indicator (LED indikatorius): pagal numatytuosius nustatymus LED indikatorius nustatytas į Always ON (visada įjungtas). Always ON (visada įjungtas): maitinimo LED lemputė šviečia baltai veikimo metu ir oranžine spalva budėjimo režimu. Always OFF (visada išjungtas): išjunkite maitinimo LED lemputę. Standby ON (budėjimo režimas įjungtas): maitinimo LED lemputė šviečia oranžine spalva budėjimo režimu. Kai maitinimo šaltinis išjungtas, maitinimo LED lemputė liks išjungta.

Išsaugoti nustatymai
Nustatykite suasmenintas OSD konfigūracijas nustatymui1, nustatymui2 arba nustatymui3.

Elementas	Aprašymas
Įrašyti	Išsaugokite tinkintus nustatymus.
Įkelti	Įkelkite išsaugotus nustatymus.

Atkurti viską
Atkurkite monitoriaus gamyklinius numatytuosius nustatymus.

Specifikacijos

Elementas	Specifikacijos
Skydelio dydis	31,5 colio
Kraštinių santykis	16:9
Rezoliucija	2560 x 1440
LED tarnavimo laikas	30 000 valandų (min.)
Pikselių žingsnis	0,273(H) x 0,273(V)
Ryškumas	350 (tip.)
Kontrasto santykis	1000:1 (tip.)
Spalvų gylis	16,7M
Aktyvus ekrano plotas	698,11(H) x 392,69(V)
Žiūrėjimo kampas	178°(H) / 178°(V)
Dažnis	DP: 170Hz (Spartinimas) HDMI: 144Hz
Įvesties/išvesties gnybtai	2x HDMI 2.0 2x USB 3.0 1x DP1.4 (žemyn), 1x ausinės palaiko BC 1.2 įkrovimą (5V/1.5A) 1x mikrofonas 1x USB aukštyn 1x USB-C (5V/3A, 9V/2A, 12V/1.5A, 1x Line-Out 15V/1A)
Maitinimo šaltinis	nuo 100 iki 240Vac esant 50/60 Hz
Energijos sąnaudos	Įjungtas: 110W (maks.) Budėjimo režimas: 0,5W Išjungtas: 0,3W
Matmenys (P x A x G)	717,6 x 598,3 x 283 mm (su stovu)
Svoris	10,8 ±0,5 kg (neto)
Temperatūros diapazonas (veikiant)	nuo 0°C iki 40°C

Pastaba: Specifikacijos gali būti keičiamos be išankstinio įspėjimo.

Palaikomų laiko nustatymų sąrašas

Laiko nustatymų sąrašas	HDMI	DisplayPort/ USB Type-C
640x480@60Hz
640x480@75Hz
720x480@60Hz
720x576P@50Hz
800x600@60Hz
800x600@75Hz
1024x768@60Hz
1024x768@75Hz
1280x720@60Hz
1280x720@100Hz
1280x720@120Hz
1920x1080@60Hz
1920x1080@120Hz
1920x1080@144Hz
1920x1080@165Hz
1920x1080@170Hz (Spartinimas)
2560x1440@60Hz
2560x1440@120Hz
2560x1440@144Hz
2560x1440@165Hz
2560x1440@170Hz (Spartinimas)

Trikčių šalinimas

Problema	Galimi sprendimai
Nėra maitinimo	Įsitikinkite, kad maitinimo laidas tinkamai prijungtas prie maitinimo šaltinio ir monitoriaus. Patikrinkite, ar laidas ir kištukas nepažeisti. Įsitikinkite, kad monitorius įjungtas.
Ekrane nerodomas vaizdas	Įsitikinkite, kad monitorius ir kompiuteris tinkamai prijungti ir abu įrenginiai įjungti. Įsitikinkite, kad pasirinkote teisingą įvesties šaltinį. Sureguliuokite Brightness (ryškumą) ir Contrast (kontrastą).
Vaizdas neužpildo viso ekrano	Išbandykite skirtingus Display Mode (ekrano režimo) (kraštinių santykio) nustatymus.
Spalvos iškraipytos	Įsitikinkite, kad įvesties signalo laidas tinkamai prijungtas. Konfigūruokite su vaizdu susijusius nustatymus. Žr. skyrių „Picture“ (vaizdas).
Nėra garso arba garsumas mažas	Įsitikinkite, kad ausinių laidas tinkamai prijungtas. Sureguliuokite garsumo lygį. Sureguliuokite su kompiuterio garsu susijusius nustatymus.
ANC arba ausinėse nėra garso	Įsitikinkite, kad USB laidas taip pat prijungtas prie kompiuterio per USB aukštyn prievadą.

Pastaba: Jei problema išlieka, kreipkitės į mūsų klientų aptarnavimo skyrių, kad gautumėte papildomos pagalbos.

Pagrindinė priežiūra

Kai ekranas tampa nešvarus, atlikite toliau nurodytus veiksmus, kad jį išvalytumėte:

Nuvalykite ekraną minkštu, nepūkuotu audiniu, kad pašalintumėte dulkių likučius.
Purkškite arba užtepkite valymo skysčio ant minkšto audinio. Tada švelniai nuvalykite ekraną drėgnu audiniu.

Pastaba:

Įsitikinkite, kad audinys yra drėgnas, bet ne šlapias.
Valydami venkite per didelio spaudimo ekranui.
Rūgštiniai arba abrazyviniai valikliai gali pažeisti ekraną.

Pastabos dėl USB įkrovimo

Šie įrenginiai nesuderinami su CDP režimo BC 1.2. Kai šakotuvas prijungtas prie kompiuterio, šių įrenginių negalima įkrauti naudojant USB laidą.

Pardavėjas	Įrenginys	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

SAUGOS INFORMACIJA

Atsargumo priemonės
Prieš naudodami monitorių, perskaitykite toliau pateiktas atsargumo priemones.

Naudokite tik tuos priedus, kurie pateikiami kartu su monitoriumi arba kuriuos rekomenduoja gamintojas.
Laikykite plastikinį gaminio pakavimo maišelį vaikams nepasiekiamoje vietoje.
Prieš prijungdami monitorių prie maitinimo lizdo, įsitikinkite, kad maitinimo kabelio įtampa atitinka maitinimo specifikaciją šalyje, kurioje esate.
Maitinimo laido kištukas turi būti prijungtas prie tinkamai prijungto ir įžeminto maitinimo lizdo.
Nelieskite kištuko šlapiomis rankomis, nes tai gali lengvai sukelti elektros smūgį.
Padėkite monitorių stabilioje ir gerai vėdinamoje vietoje.
Nestatykite monitoriaus šalia šilumos šaltinių, pvz., elektrinių radiatorių arba tiesioginių saulės spindulių.
Skylės arba angos ant monitoriaus skirtos ventiliacijai. Neuždenkite ir neužblokuokite ventiliacijos angų jokiais daiktais.
Nenaudokite monitoriaus šalia vandens, gėrimų ar visų rūšių skysčių. To nepadarius, galite patirti elektros šoką arba sugadinti monitorių.
Prieš valydami būtinai atjunkite monitorių nuo maitinimo lizdo.
Kadangi ekrano paviršių lengva subraižyti, venkite liesti paviršių jokiu kietu ar aštriu daiktu.
Ekrano valymui naudokite minkštą, nepūkuotą audinį, o ne servetėlę. Jei reikia, monitoriui valyti galite naudoti stiklo valiklį. Tačiau niekada nepurkškite valiklio tiesiai ant ekrano.
Atjunkite maitinimo laidą, jei monitorius ilgą laiką nenaudojamas.
Nemėginkite patys išardyti ar taisyti monitoriaus.

GIGABYTE aptarnavimo informacija
Daugiau aptarnavimo informacijos rasite oficialioje GIGABYTE svetainėje: https://www.gigabyte.com/

Autorių teisės
© 2021 GIGA-BYTE TECHNOLOGY CO., LTD. Visos teisės saugomos.
Šiame vadove paminėti prekių ženklai yra teisiškai įregistruoti atitinkamiems jų savininkams.
