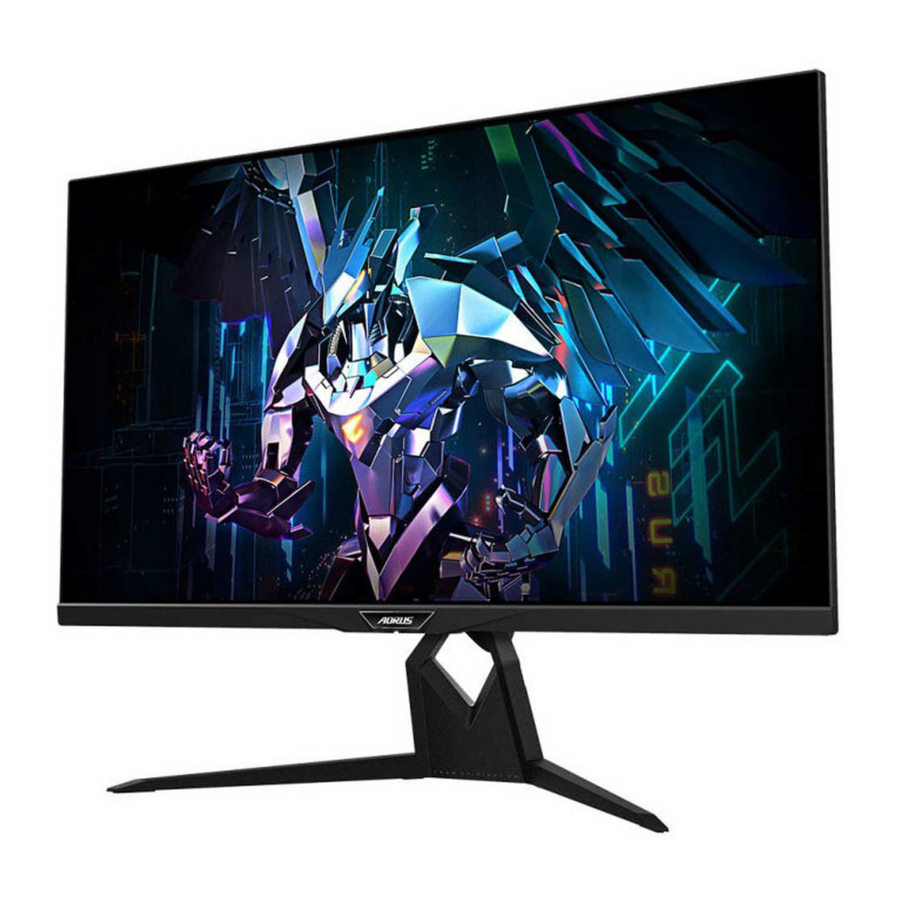

GIGABYTE AORUS FI32Q - Tactical Gaming Monitor -käyttöohje

Sisältö

1 JOHDANTO
2 ALOITTAMINEN
3 LAITTEEN KÄYTTÖ
4 TOIMINNOT
- 4.1 Pikavalikko
- 4.2 Laitteen asetusten määrittäminen
5 Tekniset tiedot
6 Tuetut ajoituslistat
7 Vianmääritys
8 Perushoito
9 Huomautuksia USB-latauksesta
10 TURVALLISUUSTIEDOT
11 Viitteet
12 Lataa käyttöohje
13 Muilla kielillä

JOHDANTO

Pakkauksen purkaminen

Varmista, että laatikko on oikeassa asennossa, aseta laatikko varovasti vakaalle alustalle. Avaa sitten kansi.
Poista esineet ylemmästä EPS-vaahtomuovista.
Tartu ylempään EPS-vaahtomuoviin (aukkojen kautta) poistaaksesi sen laatikosta. Sitten voit poistaa näytön alemmasta EPS-vaahtomuovista.

Pakkauksen sisältö

Seuraavat tuotteet tulevat pakkauksen mukana. Jos jokin niistä puuttuu, ota yhteyttä paikalliseen jälleenmyyjään.

Huomautus: Säilytä pakkauslaatikko ja pakkausmateriaalit näytön kuljettamista varten tulevaisuudessa.

Tuotteen yleiskatsaus

Etunäkymä

Virran merkkivalo (Power LED)
Ohjauspainike (Control button)

Takanäkymä

AC IN -liitäntä
Kensington-lukko
HDMI-portit (x2)
DisplayPort
USB Type-C -portti

USB upstream -portti
USB 3.0 -portit (x2)
Mikrofoniliitäntä
Kuulokeliitäntä
Line-Out -portti

Huomautus:

HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

ALOITTAMINEN

Näytön jalan asentaminen

Aseta näyttö alemmalle EPS-vaahtomuoville näyttö alaspäin.
Kohdista ja liu'uta jalan koukut näytön takana oleviin asennuspaikkoihin.
Kohdista näytön jalka jalan alla olevaan korokkeeseen. Kiinnitä sitten jalka jalustaan.
Nosta ruuvirengasta ja kierrä sitä myötäpäivään kiinnittääksesi näytön jalan paikalleen.
Huomautus: Voit myös käyttää kolikkoa tai pientä litteäpäistä ruuvimeisseliä ruuvin kiristämiseen.
Nosta näyttö pystyasentoon ja aseta se pöydälle.

Katselukulman säätäminen

Huomautus: Pidä kiinni näytön jalustasta, jotta näyttö ei kaadu, kun teet säädön.

Kallistuskulman säätäminen
Kallista näyttöä eteen- tai taaksepäin haluttuun katselukulmaan (-5˚ - 21˚).

Kääntökulman säätäminen
Käännä näyttöä vasemmalle tai oikealle haluttuun katselukulmaan (20˚).

Näytön suunnan muuttaminen

Nosta näyttö korkeimpaan asentoon (130 mm).
Kierrä näyttöä (90˚ myötäpäivään) pystysuuntaan.

Seinäkiinnikkeen asentaminen (valinnainen)

Käytä vain 100 x 100 mm:n VESA-yhteensopivaa seinäkiinnityssarjaa.

Aseta näyttö alemmalle EPS-vaahtomuoville näyttö alaspäin.
Työnnä lukitusklipsit sisäänpäin irrottaaksesi jalan näytöstä.
Vedä jalustaa hieman alaspäin vapauttaaksesi koukut. Poista sitten jalusta.
Kiinnitä kiinnike näytön takana oleviin asennusreikiin. Kiinnitä sitten kiinnike paikalleen seinäkiinnityssarjan mukana toimitetuilla ruuveilla.

Huomautus: Katso näytön seinälle asentamista seinäkiinnityssarjan mukana toimitetusta asennusoppaasta. VESA-kiinnitysruuvin koko: M4 x vähintään 15 mm.

Yhteyksien luominen

Virtajohto
HDMI-kaapeli
DisplayPort-kaapeli
USB Type-C -kaapeli
USB (A-uros - B-uros) -kaapeli

USB-kaapeli
Mikrofonikaapeli
Kuulokekaapeli
Äänikaapeli

Huomautus:

Varmistaaksesi, että kuulokkeet toimivat oikein, USB-kaapeli on myös liitettävä tietokoneeseen USB upstream -portin kautta.
Kun käytät kuulokkeita, näytön itsensä äänenvoimakkuuden säätö on itse asiassa synkronoitu tietokoneen Windowsin äänenvoimakkuuden kanssa (vaikka äänenvoimakkuustasot eivät olisi synkronoituja molemmilla puolilla).
Siksi korvien ja kuulokkeiden vaurioitumisen välttämiseksi on suositeltavaa, että kun käytät kuulokkeita ensimmäisen kerran, varmista, että Windowsin äänenvoimakkuuden säätö ja näytön OSD-valikon äänenvoimakkuuden säätö ovat turvallisella äänenvoimakkuusalueella (suositellaan alle 50).
Aloita sitten äänen toistaminen uudelleen.

LAITTEEN KÄYTTÖ

Virran kytkeminen päälle/pois

Virta päälle

Liitä virtajohdon toinen pää näytön takana olevaan AC IN -liitäntään.
Liitä virtajohdon toinen pää pistorasiaan.
Kytke näyttö päälle painamalla Ohjauspainiketta (Control). Virran merkkivalo (Power LED) syttyy valkoisena, mikä osoittaa, että näyttö on käyttövalmis.

Huomautus: Jos virran merkkivalo (Power LED) pysyy pimeänä, kun kytket näytön päälle, tarkista LED-merkkivalo (LED Indicator) -asetus Asetukset (Settings) -valikosta.

Virta pois
Sammuta näyttö painamalla Ohjauspainiketta (Control) 2 sekunnin ajan. Huomautus: Kun Päävalikko (Main) tulee näkyviin näytölle, voit sammuttaa näytön myös liikuttamalla Ohjauspainiketta (Control) alas .

Käyttömukavuussuositukset

Seuraavassa on joitain vinkkejä näytön mukavaan katseluun:

Näyttöjen optimaaliset katseluetäisyydet ovat noin 510 mm - 760 mm (20 tuumaa - 30 tuumaa).
Yleinen ohje on sijoittaa näyttö siten, että näytön yläosa on silmänkorkeudella tai hieman sen alapuolella, kun istut mukavasti.
Käytä riittävää valaistusta suorittamasi työn tyypille.
Pidä säännöllisiä ja tiheitä taukoja (vähintään 10 minuuttia) 30 minuutin välein.
Muista katsoa säännöllisesti pois näytöltäsi ja keskittyä kaukana olevaan esineeseen vähintään 20 sekunnin ajan taukojen aikana.
Silmäharjoitukset voivat auttaa vähentämään silmien rasitusta. Toista näitä harjoituksia usein:

katso ylös ja alas
pyöritä silmiäsi hitaasti
liikuta silmiäsi vinottain.

Tulolähteen valitseminen

Siirry Tulovalikkoon (Input) liikuttamalla Ohjauspainiketta (Control) oikealle .
Valitse haluamasi tulolähde liikuttamalla Ohjauspainiketta (Control) ylös/alas . Vahvista sitten painamalla Ohjauspainiketta (Control).

TOIMINNOT

Pikanäppäin
Oletusarvoisesti Control-painikkeelle on määritetty tietty toiminto.
Huomautus: Jos haluat muuttaa esiasetettua pikanäppäintoimintoa, katso "Pikavaihto"-osiota.
Pääset pikanäppäintoimintoon seuraavasti:

Siirrä Control-painiketta ylöspäin () päästäksesi Black Equalizer -valikkoon. Siirrä Control-painiketta ylös/alas () säätääksesi asetusta ja paina Control-painiketta vahvistaaksesi.

Siirrä Control-painiketta alaspäin päästäksesi Picture Mode (kuvatila) -valikkoon. Siirrä Control-painiketta ylös/alas valitaksesi haluamasi vaihtoehdon ja paina Control-painiketta vahvistaaksesi.

Siirrä Control-painiketta vasemmalle päästäksesi Volume(ESS USB) (äänenvoimakkuus (ESS USB)) -valikkoon. Siirrä Control-painiketta ylös/alas säätääksesi kuulokkeiden äänenvoimakkuutta ja paina Control-painiketta vahvistaaksesi.

Siirrä Control-painiketta oikealle päästäksesi Input (tulo) -valikkoon. Katso "Tulolähteen valitseminen" -osiota.
Huomautus: Sulje valikko siirtämällä Control-painiketta vasemmalle ().

Toimintonäppäinopas
Paina Control-painiketta näyttääksesi Main (pää) -valikon.

Käytä sitten Control-painiketta valitaksesi haluamasi toiminnon ja määrittääksesi siihen liittyvät asetukset.

Dashboard
Kun Main (pää) -valikko tulee näkyviin, siirrä Control-painiketta vasemmalle päästäksesi Dashboard-valikkoon.

Function (toiminto): Ota toiminto käyttöön/poista se käytöstä. Kun toiminto on käytössä, voit valita haluamasi vaihtoehdot näytettäväksi näytöllä.
Dashboard Location (Dashboardin sijainti): Määritä Dashboard-tiedon sijainti, joka näytetään näytöllä.

Kun Dashboard-määritys on valmis, se siirtää järjestelmätiedot SOC:lle USB-portin kautta ja näyttää valittujen toimintojen arvon näytöllä.

Huomautus: Varmista, että USB-kaapeli on kytketty oikein näytön USB-upstream-porttiin ja tietokoneen USB-porttiin.

Game Assist
Kun Main (pää) -valikko tulee näkyviin, siirrä Control-painiketta oikealle päästäksesi Game Assist -valikkoon.

AORUS Info: Määritä FPS (First Person Shooting) -peliin liittyvät asetukset.
√ Valitse Gaming Timer (peli-ajastin) valitaksesi lähtölaskenta-ajastintilan. Poista tämä toiminto käytöstä asettamalla asetukseksi OFF (pois).
√ Valitse Gaming Counter (pelilaskuri) tai Refresh Rate (virkistystaajuus) ottaaksesi pelilaskurin tai reaaliaikaisen virkistystaajuusasetuksen käyttöön/poistaaksesi sen käytöstä.
√ Valitse Info Location (tiedon sijainti) määrittääksesi näytöllä näytettävän tiedon sijainnin.
Crosshair (tähtäin): Valitse haluamasi tähtäintyyppi peliyhteensopivaksi. Se helpottaa huomattavasti tähtäämistä.
Display Alignment (näytön kohdistus): Kun toiminto on käytössä, se näyttää kohdistusviivat näytön neljällä sivulla, mikä on kätevä työkalu useiden näyttöjen täydelliseen kohdistamiseen.

Laitteen asetusten määrittäminen

Kun Main (Päävalikko) -valikko tulee näkyviin, siirrä Control (Ohjaus) -painiketta ylöspäin () päästäksesi Settings (Asetukset) -valikkoon.
Huomautus: Käytä Control (Ohjaus) -painiketta navigoidaksesi valikossa ja tehdäksesi muutoksia.

Gaming (Pelaaminen)
Määritä peliin liittyvät asetukset.

Item (Kohde)	Description (Kuvaus)
Aim Stabilizer	Kun tämä toiminto on käytössä, se vähentää liike-epäterävyyttä nopeissa peleissä. Huomautus: Tämä toiminto ei ole käytettävissä, kun taajuusasetus on alle 100 Hz.
Black Equalizer	Säädä mustien alueiden kirkkautta.
Super Resolution	Terävöitä matalaresoluutioisia kuvia.
Display Mode (Näyttötila)	Valitse näytön kuvasuhde. Full (Koko): Skaalaa tulokuva täyttämään näytön. Ihanteellinen 16:9-kuvasuhteen kuville. Aspect (Kuvasuhde): Näytä tulokuva ilman geometrista vääristymää täyttäen mahdollisimman suuren osan näytöstä. 1:1: Näytä tulokuva sen alkuperäisessä resoluutiossa ilman skaalausta. 22"W (16:10): Näytä tulokuva ikään kuin se olisi 22"W-monitorilla, jonka kuvasuhde on 16:10. 23"W (16:9): Näytä tulokuva ikään kuin se olisi 23"W-monitorilla, jonka kuvasuhde on 16:9. 23.6"W (16:9): Näytä tulokuva ikään kuin se olisi 23.6"W-monitorilla, jonka kuvasuhde on 16:9. 24"W (16:9): Näytä tulokuva ikään kuin se olisi 24"W-monitorilla, jonka kuvasuhde on 16:9. 27"W (16:9): Näytä tulokuva ikään kuin se olisi 27"W-monitorilla, jonka kuvasuhde on 16:9. Huomautus: Tämä asetus ei ole yhteensopiva Adaptive Sync -toiminnon kanssa.
Overdrive	Paranna LCD-monitorin vasteaikaa.
Adaptive Sync	Kun tämä toiminto on käytössä, se poistaa näytön viiveen ja repeilyn pelatessa pelejä.

Picture (Kuva)
Määritä kuvaan liittyvät asetukset.

Valitse yksi esiasetetuista kuvatiloista.

Standard (Vakio): Asiakirjojen muokkaamiseen tai verkkosivujen selaamiseen.
VS mode: FTG (Fighting) -pelien pelaamiseen.
FPS: FPS (First Person Shooting) -pelien pelaamiseen.
RTS/RPG: RTS (Real-Time Strategy) - tai RPG (Role-Playing Game) -pelien pelaamiseen.
Movie (Elokuva): Elokuvien katseluun.
Reader (Lukija): Asiakirjojen tarkasteluun.
sRGB: Valokuvien ja grafiikan katseluun tietokoneella.
Custom 1 (Mukautettu 1): Mukautetut kuvatila-asetukset.
Custom 2 (Mukautettu 2): Mukautetut kuvatila-asetukset.
Custom 3 (Mukautettu 3): Mukautetut kuvatila-asetukset.
Green (Vihreä): Monitorin virrankulutuksen säästämiseen. Sitten voit määrittää seuraavat kuva-asetukset.

Item (Kohde)		Description (Kuvaus)
Brightness (Kirkkaus)		Säädä kuvan kirkkautta.
Contrast (Kontrasti)		Säädä kuvan kontrastia.
Dynamic Contrast (Dynaaminen kontrasti)		Säädä kuvan mustan tasoa optimaalisen kontrastin saavuttamiseksi.
6 axis Color (6-akselinen väri)		Edistyksellinen värisäätö, jonka avulla käyttäjä voi mukauttaa yksilöllisesti sävyä ja kylläisyyttä kullekin akselivärille.
Color Vibrance (Värien eloisuus)		Säädä himmeämpien värien voimakkuutta.
Sharpness (Terävyys)		Säädä kuvan terävyyttä.
Gamma		Säädä luminanssin keskitasoa.
Color Temp. (Värilämpötila)		Valitse värilämpötila. Huomautus: Valitse User Define (Käyttäjän määrittämä) mukauttaaksesi värilämpötilaa säätämällä punaisen (R), vihreän (G) tai sinisen (B) tasoa mieltymystesi mukaan.
DCR		Säädä kuvan mustan tasoa optimaalisen kontrastin saavuttamiseksi.
Senseye Demo		Jaa näyttö kahteen osaan (2 ikkunaa). Valitun tilan kuva oletusasetuksilla näkyy vasemmassa ikkunassa ja säädetty kuva uusilla asetuksilla näkyy oikeassa ikkunassa.
Local Dimming		Paranna monitorissa näkyvien kuvien mustuutta.
Reset Picture (Palauta kuva)		Palauta kaikki Picture (Kuva) -asetukset oletusasetuksiin.

Huomautus: Seuraavat kuvatilat näytetään vain, kun HDR-toiminto on aktivoitu.

Light Enhance: Paranna kirkkauden suorituskykyä.
Color Enhance: Paranna värien suorituskykyä.
Dark Enhance: Paranna tummuuden suorituskykyä.

Display (Näyttö)
Configure the display screen related settings. (Määritä näyttöön liittyvät asetukset.)

Item (Kohde)	Description (Kuvaus)
Input (Tulo)	Select the input source. (Valitse tulolähde.)
KVM	Configure the KVM related settings. (Määritä KVM:ään liittyvät asetukset.) KVM Switch: Switch the input source that has been assigned to USB-B or Type-C connection in the KVM Wizard settings. (KVM-kytkin: Vaihda tulolähde, joka on määritetty USB-B- tai Type-C-liitännälle KVM-ohjatun toiminnon asetuksissa.) KVM Wizard: Set the input source to be bound with USB Type-B connection and USB Type-C (KVM-ohjattu toiminto: Aseta tulolähde sidottavaksi USB Type-B -liitännällä ja USB Type-C:llä) KVM Reset: Restore the KVM default settings. (KVM-nollaus: Palauta KVM:n oletusasetukset.)
HDR	Enable/Disable the HDR function. (Ota HDR-toiminto käyttöön tai poista se käytöstä.) Note: This option is only available for HDMI input. (Huom: Tämä asetus on käytettävissä vain HDMI-tulolle.)
RGB Range (RGB-alue)	Select an appropriate RGB range setting or let the monitor to detect it automatically. (Valitse sopiva RGB-alueasetus tai anna näytön havaita se automaattisesti.) Note: This option is only available for HDMI input. (Huom: Tämä asetus on käytettävissä vain HDMI-tulolle.)
Overscan (Yliskannaus)	When this function is enabled, it slightly enlarges the input image to hide the outermost edges of the image. (Kun tämä toiminto on käytössä, se suurentaa hieman tulokuvaa piilottaakseen kuvan uloimmat reunat.) Note: This option is only available for HDMI input. (Huom: Tämä asetus on käytettävissä vain HDMI-tulolle.)

PIP/PBP
Configure the multi-picture related settings. (Määritä monikuvaan liittyvät asetukset.)

Item (Kohde)	Description (Kuvaus)
OFF (Pois)	Disable the PIP/PBP function. (Poista PIP/PBP-toiminto käytöstä.)
PIP	Split the screen into 2 parts (main window and inset window). (Jaa näyttö kahteen osaan (pääikkuna ja sisäikkuna).) Source: Change the input source for the inset window. (Lähde: Vaihda sisäikkunan tulolähde.) USB Control: Select the control source from USB-B or Type-C. (USB-ohjaus: Valitse ohjauslähde USB-B:stä tai Type-C:stä.) PIP Size: Adjust the inset window size. (PIP-koko: Säädä sisäikkunan kokoa.) Location: Move the inset window position. (Sijainti: Siirrä sisäikkunan sijaintia.) Display Switch: Swap the two windows. (Näytön vaihto: Vaihda kahden ikkunan paikkaa.) Audio Switch: Select which audio source you want to hear the sound from. (Äänen vaihto: Valitse, mistä äänilähteestä haluat kuulla äänen.)
PBP	Display 1x1 split screen (left and right windows). (Näytä 1x1 jaettu näyttö (vasen ja oikea ikkuna).) Source: Change the input source for the right window. (Lähde: Vaihda oikean ikkunan tulolähde.) USB Control: Select the control source from USB-B or Type-C. (USB-ohjaus: Valitse ohjauslähde USB-B:stä tai Type-C:stä.) PBP Size: Adjust the window size. (PBP-koko: Säädä ikkunan kokoa.) Display Switch: Swap the two windows. (Näytön vaihto: Vaihda kahden ikkunan paikkaa.) Audio Switch: Select which audio source you want to hear the sound from. (Äänen vaihto: Valitse, mistä äänilähteestä haluat kuulla äänen.)

Note: PIP/PBP is not compatible with HDR and Adaptive Sync function. (Huom: PIP/PBP ei ole yhteensopiva HDR- ja Adaptive Sync -toimintojen kanssa.)

Järjestelmä (System)
Määritä järjestelmään liittyvät asetukset.

Kohde (Item)	Kuvaus (Description)
Kieli (Language)	Valitse käytettävissä oleva kieli OSD-valikolle.
RGB-LED	Kun tämä toiminto on käytössä, voit valita esiasetetun LED-värin ja -tehosteen, joka näkyy näytön takana. Huomautus: Aseta tulolähde sidottavaksi USB Type-B -liitännällä.
Ääni (Audio)	Määritä ääneen liittyvät asetukset. Äänenvoimakkuus (linjalähtö) (Volume(Line out)): Säädä äänenvoimakkuutta 3,5 mm:n liitännälle. Äänenvoimakkuus (ESS USB) (Volume(ESS USB)): Säädä äänenvoimakkuutta ESS USB -tulolle. Huomautus: Aseta tulolähde sidottavaksi USB Type-B -liitännällä. Mykistys (Mute): Ota mykistystoiminto käyttöön/poista se käytöstä. 600R: Jos käytössäsi on korkeaimpedanssinen laite (>600 ohmia), ota tämä asetus käyttöön parantaaksesi äänenlaatua.
OSD-asetukset (OSD Settings)	Määritä näytöllä näkyvään (OSD) valikkoon liittyvät asetukset. Näyttöaika (Display Time): Aseta aika, jonka OSD-valikko pysyy näytöllä. OSD:n läpinäkyvyys (OSD Transparency): Säädä OSD-valikon läpinäkyvyyttä.
	OSD-lukitus (OSD Lock): Kun tämä toiminto on käytössä, OSD-säätö ei ole sallittua. Huomautus: Poista OSD-lukitustoiminto käytöstä painamalla Control-näppäintä. Kun viesti tulee näkyviin, valitse Kyllä (Yes) vahvistaaksesi.
Pikakytkin (Quick Switch)	Määritä pikanäppäinten toiminnot. Käytettävissä olevat vaihtoehdot: Aim Stabilizer, Black Equalizer, Äänenvoimakkuus (Volume), Tulo (Input), Kontrasti (Contrast), Kirkkaus (Brightness), Kuvaustila (Picture Mode) ja KVM-kytkin (KVM Switch). Pikanäppäinten oletusasetukset ovat seuraavat: Ylös (Up) : Black Equalizer Alas (Down) : Kuvaustila (Picture Mode) Oikea (Right) : Tulo (Input) Vasen (Left) : Äänenvoimakkuus (Volume) Huomautus: Näyttö käyttää vähäistä sinistä valoa lähettävää paneelia ja on TÜV Rheinland Low Blue Light Hardware Solution -standardin mukainen tehdasasetuksissa/oletusasetustilassa (kirkkaus: 40 %, kontrasti: 50 %, CCT: normaali, esiasetustila: vakio (Standard)).
Muut asetukset (Other Settings)	Resoluutioilmoitus (Resolution Notice): Kun tämä toiminto on käytössä, suositeltu resoluutioviesti tulee näkyviin, kun näyttö vaihtaa toiseen tulolähteeseen. Automaattinen tulonvaihto (Input Auto Switch): Kun tämä toiminto on käytössä, se vaihtaa automaattisesti käytettävissä olevaan tulolähteeseen. Automaattinen virrankatkaisu (Auto Power OFF): Kun tämä toiminto on käytössä, näyttö sammuu automaattisesti tietyn ajan kuluttua. LED-merkkivalo (LED Indicator): Oletusarvoisesti LED-merkkivalo on asetettu tilaan Aina päällä (Always ON). Aina päällä (Always ON): Virran merkkivalo palaa valkoisena käytön aikana ja oranssina valmiustilassa. Aina pois (Always OFF): Sammuta virran merkkivalo. Valmiustila päällä (Standby ON): Virran merkkivalo palaa oranssina valmiustilassa. Kun virransyöttö katkaistaan, virran merkkivalo pysyy pois päältä.

Tallenna asetukset (Save Settings)
Aseta mukautetut OSD-määritykset asetuksille Asetus1 (Setting1), Asetus2 (Setting2) tai Asetus3 (Setting3).

Kohde (Item)	Kuvaus (Description)
Tallenna (Save)	Tallenna mukautetut asetukset.
Lataa (Load)	Lataa tallennetut asetukset.

Palauta kaikki (Reset All)
Palauta näytön tehdasasetukset.

Tekniset tiedot

Kohde	Tekniset tiedot
Paneelin koko	31,5 tuumaa
Kuvasuhde	16:9
Resoluutio	2560 x 1440
LED-käyttöikä	30000 tuntia (min.)
Pikselikoko	0,273(H) x 0,273(V)
Kirkkaus	350 (tyyp.)
Kontrastisuhde	1000:1 (tyyp.)
Värisyvyys	16,7M
Aktiivinen näyttöalue	698,11(H) x 392,69(V)
Katselukulma	178°(H) / 178°(V)
Taajuus	DP: 170Hz (ylikellotus) HDMI: 144Hz
Tulo-/lähtöliitännät	2x HDMI 2.0 2x USB 3.0 1x DP1.4 (downstream), 1x Headphone tukee BC 1.2 -latausta (5V/1.5A) 1x Microphone 1x USB upstream 1x USB-C (5V/3A, 9V/2A, 12V/1.5A, 1x Line-Out 15V/1A)
Virtalähde	100–240Vac taajuudella 50/60 Hz
Virrankulutus	Päällä: 110W (maks.) Valmiustila: 0,5W Pois päältä: 0,3W
Mitat (L x K x S)	717,6 x 598,3 x 283 mm (jalustan kanssa)
Paino	10,8 ±0,5 kg (netto)
Lämpötila-alue (käyttö)	0°C - 40°C

Huomautus: Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

Tuetut ajoituslistat

Ajoituslista	HDMI	DisplayPort/ USB Type-C
640x480@60Hz
640x480@75Hz
720x480@60Hz
720x576P@50Hz
800x600@60Hz
800x600@75Hz
1024x768@60Hz
1024x768@75Hz
1280x720@60Hz
1280x720@100Hz
1280x720@120Hz
1920x1080@60Hz
1920x1080@120Hz
1920x1080@144Hz
1920x1080@165Hz
1920x1080@170Hz (ylikellotus)
2560x1440@60Hz
2560x1440@120Hz
2560x1440@144Hz
2560x1440@165Hz
2560x1440@170Hz (ylikellotus)

Vianmääritys

Ongelma	Mahdolliset ratkaisut
Ei virtaa	Varmista, että virtajohto on kunnolla kiinni virtalähteessä ja näytössä. Tarkista, ettei johto ja pistoke ole rikki. Varmista, että näyttö on päällä.
Näytöllä ei näy kuvaa	Varmista, että näyttö ja tietokone ovat kunnolla yhdistetty ja että molemmat laitteet ovat päällä. Varmista, että olet valinnut oikean tulolähteen. Säädä Brightness (kirkkaus) ja Contrast (kontrasti) -asetuksia.
Kuva ei täytä koko näyttöä	Kokeile eri Display Mode (näyttötila) (kuvasuhde) -asetuksia.
Värit ovat vääristyneet	Varmista, että tulosignaalin kaapeli on kunnolla kiinni. Määritä kuvaan liittyvät asetukset. Katso "Kuva"-osiota.
Ei ääntä tai äänenvoimakkuus on alhainen	Varmista, että kuulokekaapeli on kunnolla kiinni. Säädä äänenvoimakkuutta. Säädä tietokoneen ääniasetuksia.
ANC tai kuulokkeet eivät toimi	Varmista, että USB-kaapeli on myös kytketty tietokoneeseen USB upstream -portin kautta.

Huomautus: Jos ongelma jatkuu, ota yhteyttä asiakaspalveluumme saadaksesi lisäapua.

Perushoito

Kun näyttö likaantuu, puhdista se seuraavasti:

Pyyhi näyttö pehmeällä, nukkaamattomalla liinalla poistaaksesi mahdolliset pölyjäämät.
Suihkuta tai levitä puhdistusnestettä pehmeälle liinalle. Pyyhi sitten näyttö varovasti kostealla liinalla.

Huomautus:

Varmista, että liina on kostea, mutta ei märkä.
Vältä liiallista painetta näyttöä pyyhittäessä.
Happamat tai hankaavat puhdistusaineet voivat vahingoittaa näyttöä.

Huomautuksia USB-latauksesta

Seuraavat laitteet eivät ole yhteensopivia BC 1.2:n CDP-tilan kanssa. Kun keskitin on kytketty tietokoneeseen, näitä laitteita ei voi ladata USB-kaapelilla.

Valmistaja	Laite	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

TURVALLISUUSTIEDOT

Turvallisuusvaroitukset
Lue seuraavat Turvallisuusvaroitukset ennen näytön käyttöä.

Käytä vain näytön mukana toimitettuja tai valmistajan suosittelemia lisävarusteita.
Pidä tuotteen muovipakkauspussi paikassa, johon lapset eivät pääse.
Ennen kuin liität näytön pistorasiaan, varmista, että virtajohdon jännite on yhteensopiva sen maan sähkömääritysten kanssa, jossa olet.
Virtajohdon pistoke on kytkettävä oikein johdotettuun ja maadoitettuun pistorasiaan.
Älä koske pistokkeeseen märillä käsillä, sillä se voi helposti aiheuttaa sähköiskun.
Sijoita näyttö vakaaseen ja hyvin ilmastoituun paikkaan.
Älä sijoita näyttöä lähelle lämmönlähteitä, kuten sähköpattereita tai suoraa auringonvaloa.
Näytön reiät tai aukot on tarkoitettu ilmanvaihtoon. Älä peitä tai tuki tuuletusaukkoja millään esineillä.
Älä käytä näyttöä veden, juomien tai kaikenlaisten nesteiden lähellä. Jos näin ei tehdä, se voi aiheuttaa sähköiskun tai vahingoittaa näyttöä.
Muista irrottaa näyttö pistorasiasta ennen puhdistusta.
Koska näytön pinta naarmuuntuu helposti, vältä koskettamasta pintaa kovilla tai terävillä esineillä.
Käytä pehmeää, nukkaamatonta liinaa paperipyyhkeen sijasta näytön pyyhkimiseen. Voit käyttää lasinpuhdistusainetta näytön puhdistamiseen tarvittaessa. Älä kuitenkaan koskaan suihkuta puhdistusainetta suoraan näytölle.
Irrota virtajohto, jos näyttöä ei käytetä pitkään aikaan.
Älä yritä purkaa tai korjata näyttöä itse.

GIGABYTE-palvelutiedot
Lisää palvelutietoja on GIGABYTE:n virallisella verkkosivustolla: https://www.gigabyte.com/

Tekijänoikeus
© 2021 GIGA-BYTE TECHNOLOGY CO., LTD. Kaikki oikeudet pidätetään.
Tässä oppaassa mainitut tavaramerkit on laillisesti rekisteröity omistajilleen.
