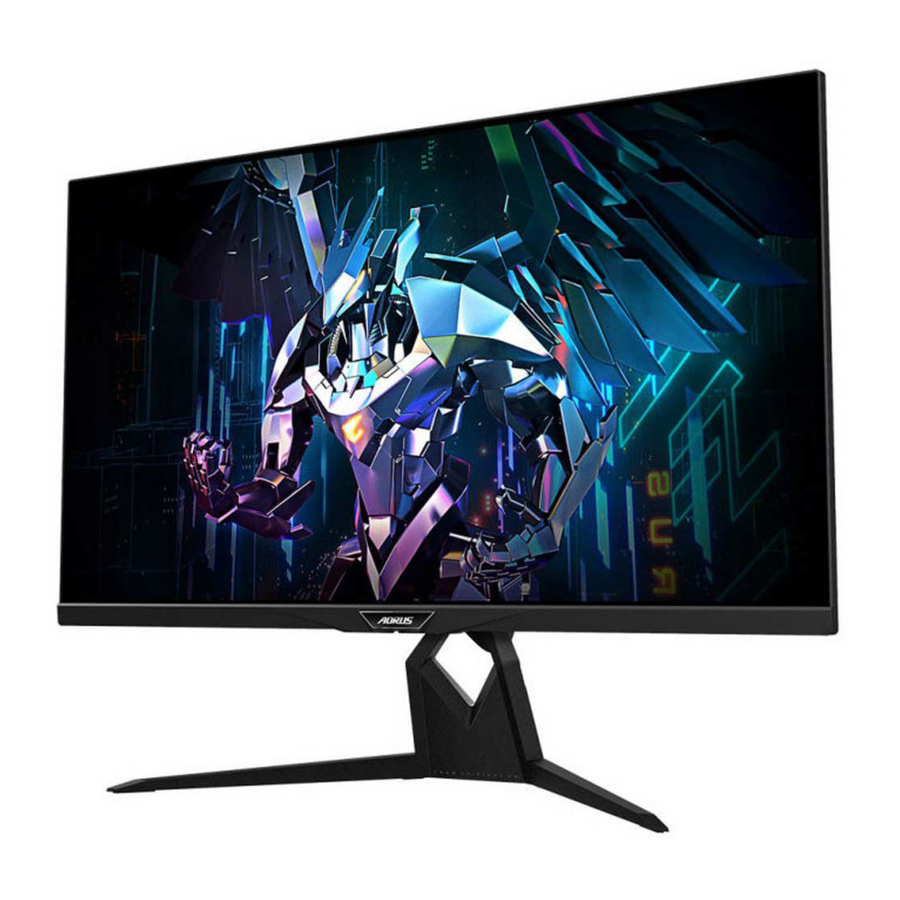

GIGABYTE AORUS FI32Q - Manuál k taktickému hernímu monitoru

ÚVOD

Rozbalení

1. Ujistěte se, že je krabice ve správné orientaci, a opatrně ji položte na stabilní povrch. Poté otevřete víko.

2. Vyjměte položky z horní EPS pěny.

3. Uchopte horní EPS pěnu (skrz otvory) a vyjměte ji z krabice. Poté můžete vyjmout monitor z dolní EPS pěny.


Obsah balení

Následující položky jsou součástí balení. Pokud některá z nich chybí, kontaktujte svého místního prodejce.

Poznámka: Uschovejte si obalovou krabici a obalové materiály pro budoucí přepravu monitoru.

Přehled produktu

Pohled zepředu

1. Napájecí LED
2. Ovládací tlačítko

Pohled zezadu

6. USB upstream port
7. USB 3.0 porty (x2)
8. Mikrofonní jack
9. Sluchátkový jack
10. Line-Out port

Poznámka:

HDMI, logo HDMI a High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC.

ZAČÍNÁME

Instalace základny monitoru

1. Položte monitor na spodní EPS pěnu obrazovkou dolů.
2. Zarovnejte a zasuňte háčky stojanu do montážních otvorů na zadní straně obrazovky.

3. Zarovnejte základnu monitoru s distančním sloupkem pod stojanem. Poté připevněte základnu ke stojanu.

4. Zvedněte šroubovací kroužek a otáčejte jím ve směru hodinových ručiček, abyste zajistili základnu monitoru na místě.
   Poznámka: K utažení šroubu můžete také použít minci nebo malý plochý šroubovák.

5. Zvedněte monitor do vzpřímené polohy a položte jej na stůl.

Nastavení pozorovacího úhlu

Poznámka: Držte základnu monitoru, aby se obrazovka při nastavování nepřevrhla.

Nastavení úhlu náklonu
Nakloňte obrazovku dopředu nebo dozadu do požadovaného pozorovacího úhlu (-5˚ až 21˚).

Nastavení úhlu natočení
Natočte obrazovku doleva nebo doprava pro požadovaný pozorovací úhel (20˚).

Změna orientace obrazovky

1. Zvedněte obrazovku do nejvyšší polohy (130 mm).

2. Otočte monitor (o 90˚ ve směru hodinových ručiček) do orientace na výšku.


Instalace nástěnného držáku (volitelné)

Používejte pouze nástěnný držák kompatibilní se standardem VESA 100 x 100 mm.

1. Položte monitor na spodní EPS pěnu obrazovkou dolů.
2. Zatlačte zajišťovací spony dovnitř, abyste oddělili stojan od monitoru.

3. Mírně stáhněte stojan dolů, abyste uvolnili háčky. Poté odstraňte stojan.

4. Připevněte montážní držák k montážním otvorům na zadní straně monitoru. Poté pomocí šroubů dodaných s nástěnným držákem zajistěte držák na místě.


Poznámka: Chcete-li monitor namontovat na zeď, přečtěte si instalační příručku, která je součástí sady nástěnného držáku. Velikost šroubu pro montáž VESA: M4 x 15 mm minimum.

Propojení

1. Napájecí kabel
2. HDMI kabel
3. DisplayPort kabel
4. USB Type-C kabel
5. USB (A-Male to B-Male) kabel

Poznámka:

• Aby sluchátka správně fungovala, musí být USB kabel také připojen k počítači přes USB upstream port.
• Při používání sluchátek je nastavení hlasitosti samotného monitoru ve skutečnosti synchronizováno s hlasitostí systému Windows v počítači (i když úrovně hlasitosti nejsou na obou stranách synchronizovány).
  Proto, abyste předešli poškození uší a sluchátek, doporučuje se, abyste se při prvním nasazení sluchátek ujistili, že nastavení hlasitosti systému Windows a nastavení hlasitosti v OSD menu na monitoru jsou v bezpečném rozsahu hlasitosti (doporučeno pod 50).
  Poté znovu spusťte přehrávání zvuku.

POUŽÍVÁNÍ ZAŘÍZENÍ

Zapnutí/Vypnutí napájení

Zapnutí

1. Připojte jeden konec napájecího kabelu do AC IN jacku na zadní straně monitoru.
2. Připojte druhý konec napájecího kabelu do elektrické zásuvky.
3. Stisknutím tlačítka Control (ovládání) zapněte monitor. Napájecí LED se rozsvítí bíle, což znamená, že je monitor připraven k použití.

Poznámka: Pokud napájecí LED po zapnutí monitoru zůstane vypnutá, zkontrolujte nastavení LED Indicator (indikátor LED) v menu Settings (nastavení).

Vypnutí
Stisknutím tlačítka Control (ovládání) na 2 sekundy monitor vypnete. Poznámka: Když se na obrazovce objeví menu Main (hlavní), můžete monitor vypnout také posunutím tlačítka Control (ovládání) dolů .

Doporučení pro pohodlí uživatele

Následují některé tipy pro pohodlné sledování monitoru:

• Optimální pozorovací vzdálenosti pro monitory se pohybují od přibližně 510 mm do 760 mm (20 palců až 30 palců).
• Obecným pravidlem je umístit monitor tak, aby horní část obrazovky byla v úrovni očí nebo mírně pod ní, když pohodlně sedíte.
• Používejte dostatečné osvětlení pro typ práce, kterou provádíte.
• Dělejte si pravidelné a časté přestávky (alespoň na 10 minut) každých 30 minut.
• Nezapomeňte se během přestávek pravidelně dívat pryč od obrazovky monitoru a zaměřit se alespoň na 20 sekund na vzdálený objekt.
• Cvičení očí může pomoci snížit namáhání očí. Opakujte tato cvičení často:

1. pohled nahoru a dolů
2. pomalu otáčejte okem
3. pohybujte očima diagonálně.

Výběr vstupního zdroje

1. Posuňte tlačítko Control (ovládání) doprava pro vstup do menu Input (vstup).
2. Posuňte tlačítko Control (ovládání) nahoru/dolů pro výběr požadovaného vstupního zdroje. Poté stiskněte tlačítko Control (ovládání) pro potvrzení.

OPERACE

Rychlé menu

Horká klávesa
Ve výchozím nastavení je tlačítku Control přiřazena specifická funkce.
Poznámka: Chcete-li změnit přednastavenou funkci horké klávesy, přečtěte si část "Rychlé přepínání".
Pro přístup k funkci horké klávesy postupujte takto:

• Posuňte tlačítko Control nahoru () pro vstup do nabídky Black Equalizer. Posuňte tlačítko Control nahoru/dolů () pro úpravu nastavení a stiskněte tlačítko Control pro potvrzení.


Průvodce funkčními klávesami
Stiskněte tlačítko Control pro zobrazení Main (Hlavní) nabídky.

Poté použijte tlačítko Control pro výběr požadované funkce a konfiguraci souvisejících nastavení.

Dashboard
Když se na obrazovce objeví Main (Hlavní) nabídka, posuňte tlačítko Control doleva pro vstup do nabídky Dashboard.

• Function (Funkce): Povolení/zakázání funkce. Po povolení můžete vybrat požadované možnosti, které se mají zobrazit na obrazovce.
• Dashboard Location (Umístění Dashboardu): Určete umístění informací Dashboardu, které se mají zobrazit na obrazovce.

Po dokončení konfigurace Dashboardu přenese systémová data do SOC přes USB port a zobrazí hodnotu vybraných funkcí na obrazovce.

Poznámka: Ujistěte se, že je kabel USB správně připojen k upstream portu USB monitoru a USB portu vašeho počítače.

Game Assist
Když se na obrazovce objeví Main (Hlavní) nabídka, posuňte tlačítko Control doprava pro vstup do nabídky Game Assist.

• AORUS Info: Konfigurace nastavení souvisejících s hrou FPS (First Person Shooting).
  √ Vyberte Gaming Timer (Herní časovač) pro výběr režimu odpočítávání. Chcete-li tuto funkci zakázat, nastavte nastavení na OFF (VYP).
  √ Vyberte Gaming Counter (Herní čítač) nebo Refresh Rate (Obnovovací frekvence) pro povolení/zakázání herního čítače nebo nastavení obnovovací frekvence v reálném čase.
  √ Vyberte Info Location (Umístění informací) pro určení umístění informací, které se mají zobrazit na obrazovce.

• Crosshair (Zaměřovač): Vyberte požadovaný typ zaměřovače, který vyhovuje vašemu hernímu prostředí. Usnadňuje míření.
• Display Alignment (Zarovnání displeje): Když je funkce povolena, zobrazí čáry zarovnání na čtyřech stranách obrazovky a poskytuje praktický nástroj pro dokonalé seřazení více monitorů.

Konfigurace nastavení zařízení

Když se na obrazovce objeví nabídka Main (Hlavní), posuňte tlačítko Control (Ovládání) nahoru () pro vstup do nabídky Settings (Nastavení).
Poznámka: Procházejte nabídku a provádějte úpravy pomocí tlačítka Control (Ovládání).

Gaming (Hraní)
Konfigurace nastavení souvisejících s hrami.

Picture (Obraz)
Konfigurace nastavení souvisejících s obrazem.

Vyberte jeden z přednastavených režimů obrazu.

• Standard: Pro úpravu dokumentů nebo prohlížení webových stránek.
• VS mode: Pro hraní her FTG (Fighting).
• FPS: Pro hraní her FPS (First Person Shooting).
• RTS/RPG: Pro hraní her RTS (Real-Time Strategy) nebo RPG (Role-Playing Game).
• Movie (Film): Pro sledování filmů.
• Reader (Čtení): Pro prohlížení dokumentů.
• sRGB: Pro prohlížení fotografií a grafiky v počítači.
• Custom 1: Vlastní nastavení režimu obrazu.
• Custom 2: Vlastní nastavení režimu obrazu.
• Custom 3: Vlastní nastavení režimu obrazu.
• Green (Zelená): Pro úsporu spotřeby energie monitoru. Poté můžete nakonfigurovat následující nastavení obrazu.

Poznámka: Následující režimy obrazu se zobrazí pouze v případě, že je aktivována funkce HDR.

• Light Enhance: Zlepšuje výkon jasu.
• Color Enhance: Zlepšuje výkon barev.
• Dark Enhance: Zlepšuje výkon tmavosti.

Displej
Konfigurace nastavení souvisejících s obrazovkou displeje.

Položka	Popis
Vstup	Vyberte zdroj vstupu.
KVM	Konfigurace nastavení souvisejících s KVM. KVM Switch (KVM přepínač): Přepněte zdroj vstupu, který byl přiřazen k USB-B nebo Type-C připojení v nastavení KVM Wizard (KVM průvodce). KVM Wizard (KVM průvodce): Nastavte zdroj vstupu, který má být svázán s USB Type-B připojením a USB Type-C KVM Reset (KVM reset): Obnovte výchozí nastavení KVM.
HDR	Povolit/zakázat funkci HDR. Poznámka: Tato možnost je k dispozici pouze pro HDMI vstup.
RGB Range (Rozsah RGB)	Vyberte vhodné nastavení rozsahu RGB nebo nechte monitor, aby jej detekoval automaticky. Poznámka: Tato možnost je k dispozici pouze pro HDMI vstup.
Overscan	Když je tato funkce povolena, mírně zvětší vstupní obraz, aby skryla nejvzdálenější okraje obrazu. Poznámka: Tato možnost je k dispozici pouze pro HDMI vstup.

PIP/PBP
Konfigurace nastavení souvisejících s více obrazy.

Položka	Popis
OFF (VYP)	Zakázat funkci PIP/PBP.
PIP	Rozdělte obrazovku na 2 části (hlavní okno a vložené okno). Source (Zdroj): Změňte zdroj vstupu pro vložené okno. USB Control (USB ovládání): Vyberte zdroj ovládání z USB-B nebo Type-C. PIP Size (Velikost PIP): Upravte velikost vloženého okna. Location (Umístění): Přesuňte pozici vloženého okna. Display Switch (Přepínač zobrazení): Prohoďte dvě okna. Audio Switch (Přepínač zvuku): Vyberte, ze kterého zdroje zvuku chcete slyšet zvuk.
PBP	Zobrazte rozdělenou obrazovku 1x1 (levé a pravé okno). Source (Zdroj): Změňte zdroj vstupu pro pravé okno. USB Control (USB ovládání): Vyberte zdroj ovládání z USB-B nebo Type-C. PBP Size (Velikost PBP): Upravte velikost okna. Display Switch (Přepínač zobrazení): Prohoďte dvě okna. Audio Switch (Přepínač zvuku): Vyberte, ze kterého zdroje zvuku chcete slyšet zvuk.

Poznámka: PIP/PBP není kompatibilní s funkcí HDR a Adaptive Sync.

Systém
Konfigurace nastavení souvisejících se systémem.

Položka	Popis
Language (Jazyk)	Vyberte dostupný jazyk pro nabídku OSD.
RGB LED	Když je tato funkce povolena, můžete vybrat přednastavenou barvu a efekt LED, které se mají zobrazit na zadní straně monitoru. Poznámka: Nastavte vstupní zdroj tak, aby byl svázán s připojením USB Type-B.
Audio	Konfigurace nastavení souvisejících se zvukem. Volume(Line out) (Hlasitost (Linkový výstup)): Nastavte úroveň hlasitosti pro 3,5mm jack. Volume(ESS USB) (Hlasitost (ESS USB)): Nastavte úroveň hlasitosti pro vstup ESS USB. Poznámka: Nastavte vstupní zdroj tak, aby byl svázán s připojením USB Type-B. Mute (Ztlumit): Povolí/zakáže funkci ztlumení. 600R: Pro zařízení s vysokou impedancí (>600 ohmů) zapněte tuto možnost pro lepší kvalitu zvuku.
OSD Settings (Nastavení OSD)	Konfigurace nastavení souvisejících s nabídkou zobrazení na obrazovce (OSD). Display Time (Doba zobrazení): Nastavte dobu, po kterou zůstane nabídka OSD na obrazovce. OSD Transparency (Průhlednost OSD): Nastavte průhlednost nabídky OSD.
	OSD Lock (Zámek OSD): Když je tato funkce povolena, není povoleno žádné nastavení OSD. Poznámka: Chcete-li zakázat funkci zámku OSD, stiskněte klávesu Control (Ovládání). Když se na obrazovce zobrazí zpráva, vyberte možnost Yes (Ano) pro potvrzení.
Quick Switch (Rychlý přepínač)	Přiřaďte funkci klávesovým zkratkám. Dostupné možnosti: Aim Stabilizer, Black Equalizer, Volume (Hlasitost), Input (Vstup), Contrast (Kontrast), Brightness (Jas), Picture Mode (Režim obrazu) a KVM Switch. Výchozí nastavení klávesových zkratek je následující: Up (Nahoru) : Black Equalizer Down (Dolů) : Picture Mode (Režim obrazu) Right (Vpravo) : Input (Vstup) Left (Vlevo) : Volume (Hlasitost) Poznámka: Monitor používá panel s nízkým obsahem modrého světla a splňuje požadavky TÜV Rheinland Low Blue Light Hardware Solution v režimu obnovení továrního nastavení/výchozího nastavení (Brightness (Jas): 40 %, Contrast (Kontrast): 50 %, CCT: Normal (Normální), Preset mode (Přednastavený režim): Standard).
Other Settings (Další nastavení)	Resolution Notice (Upozornění na rozlišení): Když je tato funkce povolena, zobrazí se na obrazovce doporučená zpráva o rozlišení, když monitor přepne na jiný vstupní zdroj. Input Auto Switch (Automatické přepínání vstupu): Když je tato funkce povolena, automaticky se přepne na dostupný vstupní zdroj. Auto Power OFF (Automatické vypnutí): Když je tato funkce povolena, monitor se po určité době automaticky vypne. LED Indicator (Indikátor LED): Ve výchozím nastavení je indikátor LED nastaven na Always ON (Vždy zapnuto). Always ON (Vždy zapnuto): Kontrolka napájení svítí bíle během provozu a oranžově v pohotovostním režimu. Always OFF (Vždy vypnuto): Vypněte kontrolku napájení. Standby ON (Pohotovostní režim zapnutý): Kontrolka napájení svítí oranžově v pohotovostním režimu. Když je napájení vypnuto, kontrolka napájení zůstane vypnutá.

Save Settings (Uložit nastavení)
Nastavte personalizované konfigurace OSD pro Setting1, Setting2 nebo Setting3.

Položka	Popis
Save (Uložit)	Uložte přizpůsobená nastavení.
Load (Načíst)	Načtěte uložená nastavení.

Reset All (Obnovit vše)
Obnovte tovární nastavení monitoru.

Specifikace

Položka	Specifikace
Velikost panelu	31.5-inch
Poměr stran	16:9
Rozlišení	2560 x 1440
Životnost LED	30000 hodin (min.)
Rozteč pixelů	0.273(H) x 0.273(V)
Jas	350 (typ.)
Kontrastní poměr	1000:1 (typ.)
Hloubka barev	16.7M
Aktivní zobrazovací plocha	698.11(H) x 392.69(V)
Pozorovací úhel	178°(H) / 178°(V)
Frekvence	DP: 170Hz (Overclocking) HDMI: 144Hz
Vstupní/výstupní terminály	2x HDMI 2.0 2x USB 3.0 1x DP1.4 (downstream), 1x Headphone podpora nabíjení BC 1.2 (5V/1.5A) 1x Microphone 1x USB upstream 1x USB-C (5V/3A, 9V/2A, 12V/1.5A, 1x Line-Out 15V/1A)
Napájení	100 až 240Vac při 50/60 Hz
Spotřeba energie	Zapnuto: 110W (max.) Pohotovostní režim: 0.5W Vypnuto: 0.3W
Rozměry (Š x V x H)	717.6 x 598.3 x 283 mm (se stojanem)
Hmotnost	10.8 ±0.5 kg (čistá)
Teplotní rozsah (provoz)	0°C až 40°C

Poznámka: Specifikace se mohou změnit bez předchozího upozornění.

Seznam podporovaných časování

Seznam časování	HDMI	DisplayPort/ USB Type-C
640x480@60Hz
640x480@75Hz
720x480@60Hz
720x576P@50Hz
800x600@60Hz
800x600@75Hz
1024x768@60Hz
1024x768@75Hz
1280x720@60Hz
1280x720@100Hz
1280x720@120Hz
1920x1080@60Hz
1920x1080@120Hz
1920x1080@144Hz
1920x1080@165Hz
1920x1080@170Hz (Overclocking)
2560x1440@60Hz
2560x1440@120Hz
2560x1440@144Hz
2560x1440@165Hz
2560x1440@170Hz (Overclocking)

Odstraňování problémů

Problém	Možné řešení
Žádné napájení	Ujistěte se, že je napájecí kabel správně připojen ke zdroji napájení a k monitoru. Zkontrolujte kabel a zástrčku, zda nejsou poškozené. Ujistěte se, že je monitor zapnutý.
Na obrazovce se nezobrazuje žádný obraz	Ujistěte se, že je monitor a počítač správně připojen a obě zařízení jsou zapnutá. Ujistěte se, že jste vybrali správný vstupní zdroj. Upravte nastavení Brightness (jas) a Contrast (kontrast).
Obraz nezaplní celou obrazovku	Zkuste jiné nastavení Display Mode (režim zobrazení) (poměr stran).
Barvy jsou zkreslené	Ujistěte se, že je správně připojen kabel vstupního signálu. Nakonfigurujte nastavení související s obrazem. Viz část "Obraz".
Žádný zvuk nebo nízká hlasitost	Ujistěte se, že je správně připojen kabel sluchátek. Upravte úroveň hlasitosti. Upravte nastavení zvuku počítače.
ANC nebo sluchátka nevydávají žádný zvuk	Ujistěte se, že je USB kabel také připojen k počítači přes USB upstream port.

Poznámka: Pokud problém přetrvává, kontaktujte prosím náš zákaznický servis pro další pomoc.

Základní péče

Když se obrazovka zašpiní, vyčistěte ji následujícím způsobem:

• Otřete obrazovku měkkým hadříkem, který nepouští vlákna, abyste odstranili veškerý zbývající prach.
• Nastříkejte nebo naneste čisticí kapalinu na měkký hadřík. Poté obrazovku jemně otřete vlhkým hadříkem.

Poznámka:

• Ujistěte se, že je hadřík vlhký, ale ne mokrý.
• Při otírání se vyhněte nadměrnému tlaku na obrazovku.
• Kyselé nebo abrazivní čisticí prostředky mohou obrazovku poškodit.

Poznámky k nabíjení přes USB

Následující zařízení nejsou kompatibilní s BC 1.2 režimu CDP. Když je rozbočovač připojen k PC, tato zařízení nelze nabíjet pomocí USB kabelu.

Výrobce	Zařízení	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

BEZPEČNOSTNÍ INFORMACE

Bezpečnostní opatření
Před použitím monitoru si přečtěte následující Bezpečnostní opatření.

• Používejte pouze příslušenství, které je dodáváno s monitorem nebo které doporučuje výrobce.
• Uchovávejte plastový obal produktu na místě, které je mimo dosah dětí.
• Před připojením monitoru do elektrické zásuvky se ujistěte, že napětí napájecího kabelu je kompatibilní s elektrickou specifikací v zemi, kde se nacházíte.
• Zástrčka napájecího kabelu musí být připojena ke správně zapojené a uzemněné elektrické zásuvce.
• Nedotýkejte se zástrčky mokrýma rukama, jinak snadno způsobíte úraz elektrickým proudem.
• Umístěte monitor na stabilní a dobře větrané místo.
• Neumisťujte monitor do blízkosti zdrojů tepla, jako jsou elektrické radiátory nebo přímé sluneční světlo.
• Otvory na monitoru slouží k ventilaci. Nezakrývejte ani neblokujte ventilační otvory žádnými předměty.
• Nepoužívejte monitor v blízkosti vody, nápojů nebo všech typů kapalin. Pokud tak neučiníte, může dojít k úrazu elektrickým proudem nebo poškození monitoru.
• Před čištěním se ujistěte, že jste monitor odpojili od elektrické zásuvky.
• Protože se povrch obrazovky snadno poškrábe, nedotýkejte se povrchu žádnými tvrdými nebo ostrými předměty.
• K otření obrazovky používejte měkký hadřík, který nepouští vlákna, místo papírového kapesníku. V případě potřeby můžete k čištění monitoru použít čistič skla. Nikdy však nestříkejte čistič přímo na obrazovku.
• Odpojte napájecí kabel, pokud monitor delší dobu nepoužíváte.
• Nepokoušejte se monitor sami rozebírat nebo opravovat.

Servisní informace GIGABYTE
Další servisní informace naleznete na oficiálních webových stránkách GIGABYTE: https://www.gigabyte.com/

Autorská práva
© 2021 GIGA-BYTE TECHNOLOGY CO., LTD. Všechna práva vyhrazena.
Ochranné známky uvedené v této příručce jsou právně registrovány jejich příslušným vlastníkům.
