ÚVOD

Rozbalení

Otevřete horní víko balicí krabice. Poté si prohlédněte štítek s pokyny pro rozbalení, který je připevněn na vnitřní straně víka.
Ujistěte se, že je krabice ve správné orientaci, a opatrně ji položte na stabilní povrch.
Odstraňte průhledný obal zajišťující EPS pěny. Poté vyjměte položky z horní EPS pěny.
Odstraňte horní EPS pěnu. Poté můžete monitor vyjmout ze spodní EPS pěny.

Obsah balení

Následující položky jsou součástí balení. Pokud některá z nich chybí, obraťte se na svého místního prodejce.

Poznámka: Balicí krabici a balicí materiály uschovejte pro budoucí přepravu monitoru.

Přehled produktu

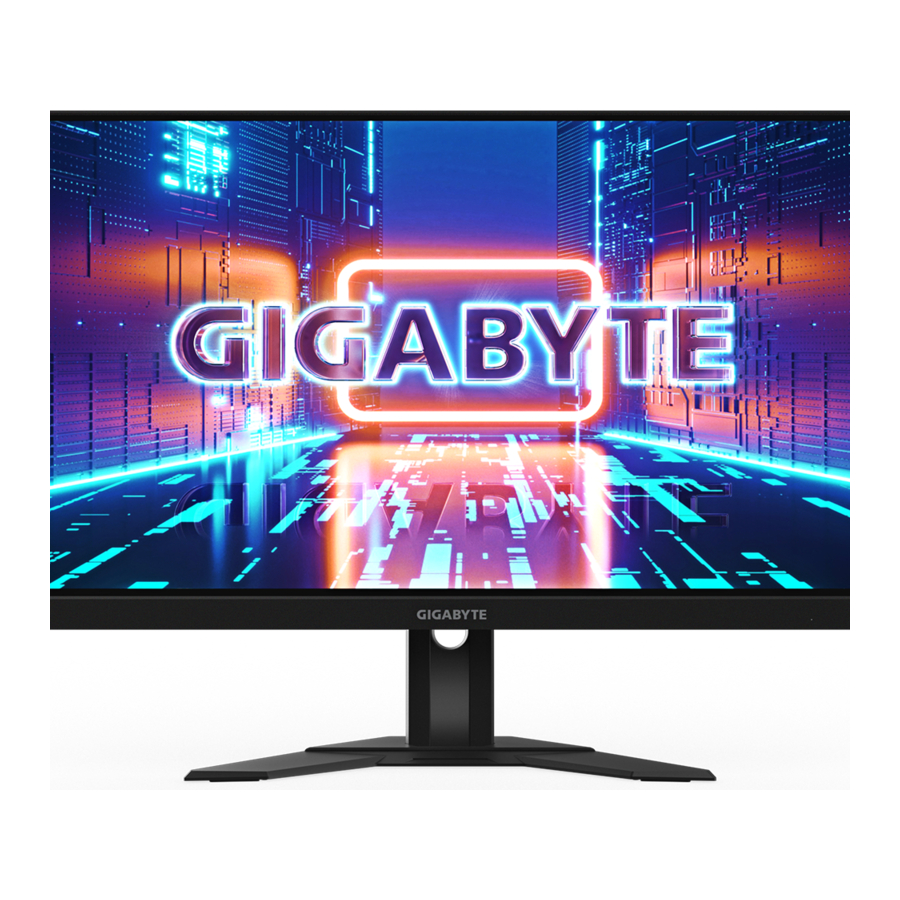

Pohled zepředu

Kontrolka napájení

Pohled zezadu

Ovládací tlačítko
Tlačítko KVM
Vstup napájení střídavým proudem
Porty HDMI (x2)
DisplayPort
Port USB Type-C
Konektor pro sluchátka
Port USB pro upstream
Porty USB 3.2 (x3)

Poznámka:

Logo HDMI a High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC.

ZAČÍNÁME

Instalace základny monitoru

Položte monitor na spodní EPS pěnu obrazovkou dolů.
Zarovnejte základnu monitoru se sloupkem pod stojanem. Poté připevněte základnu na stojan.
Zvedněte šroubovací kroužek a otáčejte jím ve směru hodinových ručiček, abyste zajistili základnu monitoru na místě.
Zvedněte monitor do svislé polohy a položte jej na stůl.
Odstraňte malý blok EPS pěny umístěný mezi zadní stranou obrazovky a stojanem. Poté vyjměte bezpečnostní desku z jejího slotu.

Poznámka: Po odstranění bezpečnostní desky můžete nyní nastavit obrazovku do požadované výšky.

Nastavení pozorovacího úhlu

Poznámka: Držte základnu monitoru, aby se obrazovka při nastavování nepřevrhla.

Nastavení úhlu náklonu
Nakloňte obrazovku dopředu nebo dozadu do požadovaného pozorovacího úhlu (od -5˚ do 20˚).

Nastavení výšky obrazovky
Snižte nebo zvyšte obrazovku do požadované výšky (0 až 130 mm).

Instalace nástěnného držáku (volitelné)

Používejte pouze nástěnnou sadu kompatibilní se standardem VESA 100 x 100 mm.

Položte monitor na spodní EPS pěnu obrazovkou dolů.
Zatlačte uvolňovací tlačítko nahoru, abyste oddělili stojan od monitoru.
Poté odstraňte stojan.
Připevněte montážní držák k montážním otvorům na zadní straně monitoru. Poté pomocí šroubů zajistěte držák na místě.

Poznámka: Chcete-li monitor namontovat na stěnu, přečtěte si instalační příručku, která je součástí sady nástěnného držáku. Velikost šroubu pro montáž VESA: M4 x 20 mm minimum.

Propojení

Napájecí kabel
Kabel HDMI
Kabel DisplayPort
Kabel USB Type-C
Kabel sluchátek
Kabel USB (A-Male na B-Male)
Kabel USB

POUŽÍVÁNÍ ZAŘÍZENÍ

Zapnutí/vypnutí napájení

Zapnutí

Připojte jeden konec napájecího kabelu do konektoru AC IN na zadní straně monitoru.
Připojte druhý konec napájecího kabelu do zásuvky.
Stisknutím ovládacího tlačítka monitor zapnete. Kontrolka napájení se rozsvítí bíle, což znamená, že je monitor připraven k použití.

Poznámka: Pokud není k dispozici žádný signál, monitor na chvíli zobrazí upozornění No Signal (Žádný signál). Poté monitor přejde do režimu úspory energie a kontrolka napájení svítí bíle a začne blikat s periodou jedné sekundy.

Vypnutí
Stisknutím Control (Ovládacího) tlačítka na 2 sekundy monitor vypnete.
Poznámka: Když se na obrazovce zobrazí nabídka Main (Hlavní), můžete monitor vypnout také posunutím Control (Ovládacího) tlačítka dolů ().

Doporučení pro uživatelské pohodlí

Monitor využívá technologii Flicker-Free, která odstraňuje okem viditelné blikání monitoru a zabraňuje uživatelům trpět namáháním očí a únavou.
Následuje několik tipů pro pohodlné sledování monitoru:

Optimální pozorovací vzdálenost pro monitory se pohybuje přibližně od 510 mm do 760 mm (20" až 30").
Obecně platí, že monitor by měl být umístěn tak, aby horní část obrazovky byla ve výšce očí nebo mírně pod ní, když pohodlně sedíte.
Používejte dostatečné osvětlení pro typ práce, kterou provádíte.
Dělejte si pravidelné a časté přestávky (alespoň na 10 minut) každou půlhodinu.
Během přestávek se nezapomeňte pravidelně dívat od obrazovky monitoru a zaměřit se alespoň na 20 sekund na vzdálený objekt.
Oční cvičení může pomoci snížit namáhání očí. Často opakujte tato cvičení:
1. pohled nahoru a dolů
2. pomalu kroužit okem
3. pohybujte očima diagonálně.

Výběr vstupního zdroje

Posuňte Control (Ovládací) tlačítko doprava () pro vstup do nabídky Input (Vstup).
Posuňte Control (Ovládací) tlačítko nahoru/dolů () pro výběr požadovaného vstupního zdroje. Poté stiskněte Control (Ovládací) tlačítko pro potvrzení.

PROVOZ

Horká klávesa

Ve výchozím nastavení je tlačítku Control přiřazena specifická funkce.
Poznámka: Chcete-li změnit přednastavenou funkci horké klávesy, podívejte se do části "Rychlé přepínání".
Chcete-li získat přístup k funkci horké klávesy, postupujte takto:

Posuňte tlačítko Control nahoru ( ) pro vstup do nabídky Black Equalizer.
Posuňte tlačítko Control nahoru/dolů () pro nastavení Black Equalizer a stiskněte tlačítko Control pro potvrzení.
Posuňte tlačítko Control dolů ( ) pro vstup do nabídky Picture Mode.
Posuňte tlačítko Control nahoru/dolů () pro výběr požadované možnosti a stiskněte tlačítko Control pro potvrzení.
Posuňte tlačítko Control doleva () pro vstup do nabídky Volume.
Posuňte tlačítko Control nahoru/dolů ( ) pro nastavení úrovně hlasitosti sluchátek a stiskněte tlačítko Control pro potvrzení.
Posuňte tlačítko Control doleva () pro vstup do nabídky Input.
Podívejte se do části "Výběr vstupního zdroje".

Poznámka: Chcete-li nabídku zavřít, posuňte tlačítko Control doleva ().

Průvodce funkčními klávesami

Stiskněte tlačítko Control pro zobrazení nabídky Main.

Poté pomocí tlačítka Control vyberte požadovanou funkci a nakonfigurujte související nastavení.

KVM

Když se na obrazovce objeví nabídka Main, posuňte tlačítko Control doleva () pro vstup do nabídky KVM.

KVM Switch: Přepněte vstupní zdroj, který byl přiřazen k připojení USB-B nebo Type-C v nastavení KVM Wizard.
Když je k zařízení připojeno několik vstupních signálů, po detekci vstupního signálu USB Type-C se na obrazovce objeví zpráva.

Chcete-li přepnout na vstupní zdroj USB Type-C, jednoduše stiskněte tlačítko KVM nebo tlačítko Control.
Pokud však není k dispozici žádný vstupní signál z aktuálně vybraného vstupního zdroje, systém se vrátí k předchozímu připojenému vstupnímu zdroji.
Poznámka: Tato možnost bude zakázána, pokud je funkce tlačítka KVM zakázána (KVM OFF).
KVM Wizard: Konfigurace nastavení souvisejících s KVM.
Nejprve nastavte vstupní zdroj, který má být svázán s připojením USB Type-B, a poté s připojením USB Type-C.

Poznámka: Pokud nastavíte nastavení USB-B Display na Type-C, možnost nabídky TYPE-C Display bude automaticky zakázána. Poté se na stránce KVM Wizard zobrazí KVM status, jak je uvedeno níže.
KVM ON/OFF: Povolení/zakázání funkce tlačítka KVM.
- Vyberte ON pro povolení funkce tlačítka KVM. Jakmile systém detekuje vstupní signál USB Type-C, na obrazovce se objeví zpráva.

  Stisknutím tlačítka KVM nebo tlačítka Control přepnete na vstupní zdroj USB Type-C.
  Poznámka: Pokud je funkce tlačítka KVM povolena, na levém panelu se zobrazí KVM ON.
- Vyberte OFF pro zakázání funkce tlačítka KVM.
  Poznámka: Pokud je funkce tlačítka KVM zakázána, na levém panelu se zobrazí KVM OFF.
KVM Reset: Obnovení výchozího nastavení KVM.
- Vstupní zdroj HDMI 1 je svázán s připojením USB Type-B.
- Vstupní zdroj USB Type-C je svázán s připojením USB Type-C.
- Funkce KVM ON/OFF je nastavena na ON.

Game Assist

Když se na obrazovce objeví nabídka Main, posuňte tlačítko Control doprava () pro vstup do nabídky Game Assist.

GAME INFO: Konfigurace nastavení souvisejících s hrou FPS (First Person Shooting).
- Vyberte Gaming Timer pro výběr režimu odpočítávání. Chcete-li tuto funkci zakázat, nastavte nastavení na OFF.
- Vyberte Gaming Counter nebo Refresh Rate pro povolení/zakázání herního počítadla nebo nastavení obnovovací frekvence v reálném čase.
- Vyberte Info Location pro určení umístění informací, které se mají zobrazit na obrazovce.
Crosshair: Vyberte požadovaný typ zaměřovače, který vyhovuje vašemu hernímu prostředí. Usnadňuje míření.
Dashboard: Konfigurace nastavení panelu.
- ON: Povolení funkce. Poté vyberte požadovanou možnost (možnosti), která se má zobrazit na obrazovce.
- OFF: Zakázání funkce.
- Dashboard Location: Určení umístění informací na panelu, které se mají zobrazit na obrazovce. Po dokončení konfigurace panelu přenese systémová data do SOC prostřednictvím portu USB a zobrazí hodnotu vybrané funkce (funkcí) na obrazovce.

Poznámka: Ujistěte se, že je kabel USB správně připojen k portu USB upstream monitoru a portu USB počítače.

Display Alignment: Když je tato funkce povolena, zobrazí čáry zarovnání na čtyřech stranách obrazovky, což vám poskytuje praktický nástroj pro dokonalé srovnání více monitorů.

Konfigurace nastavení zařízení

Když se na obrazovce zobrazí nabídka Main (Hlavní), posuňte tlačítko Control (Ovládání) nahoru () pro vstup do nabídky Settings (Nastavení).
Poznámka: K navigaci v nabídce a provádění úprav používejte tlačítko Control (Ovládání).

Hraní her

Konfigurace nastavení souvisejících s hrami.

Item	Description
Aim Stabilizer sync	Když je tato funkce povolena, snižuje rozmazání pohybu v rychlých hrách. Poznámka: Tato funkce není k dispozici za následujících podmínek: když je frekvence nižší než 100 Hz. když je aktuální zdroj HDR.
Black Equalizer	Upravuje jas černých oblastí.
Super Resolution	Zaostřuje snímky s nízkým rozlišením.
Display Mode	Vyberte poměr stran obrazovky. Full: Roztáhne vstupní obraz tak, aby vyplnil obrazovku. Ideální pro obrazy s poměrem stran 16:9. Aspect: Zobrazí vstupní obraz bez geometrického zkreslení, přičemž vyplní co největší část obrazovky. 1:1: Zobrazí vstupní obraz v jeho nativním rozlišení bez změny měřítka. 22"W(16:10): Zobrazí vstupní obraz, jako by byl na 22"W monitoru s poměrem stran 16:10. 23"W(16:9): Zobrazí vstupní obraz, jako by byl na 23"W monitoru s poměrem stran 16:9. 23.6"W(16:9): Zobrazí vstupní obraz, jako by byl na 23,6"W monitoru s poměrem stran 16:9. 24"W(16:9): Zobrazí vstupní obraz, jako by byl na 24"W monitoru s poměrem stran 16:9. Poznámka: Možnosti 1:1, 22"W(16:10), 23"W(16:9), 23,6"W(16:9) a 24"W(16:9) budou deaktivovány, pokud je aktivována funkce AMD FreeSync Premium.
Overdrive	Zlepšuje dobu odezvy LCD monitoru.
AMD FreeSync Premium Pro	Když je tato funkce povolena, eliminuje zpoždění obrazovky a trhání při hraní her.

Obraz

Konfigurace nastavení souvisejících s obrazem.

Vyberte jeden z přednastavených režimů obrazu.

Standard: Pro úpravu dokumentů nebo procházení webových stránek.
FPS: Pro hraní her FPS (střílečky z pohledu první osoby).
RTS/RPG: Pro hraní her RTS (strategie v reálném čase) nebo RPG (hry na hrdiny).
Movie: Pro sledování filmů.
Reader: Pro prohlížení dokumentů.
sRGB: Pro prohlížení fotografií a grafiky v počítači.
Custom 1: Vlastní nastavení režimu obrazu.
Custom 2: Vlastní nastavení režimu obrazu.
Custom 3: Vlastní nastavení režimu obrazu.

Poté můžete konfigurovat následující nastavení obrazu.

Item	Description
Brightness	Upravte jas obrazu.
Contrast	Upravte kontrast obrazu.
6-axis Color	Pokročilé nastavení barev, kde si uživatel může individuálně přizpůsobit odstín a sytost pro každou osu barev.
Color Vibrance	Upravte intenzitu tlumenějších barev.
Sharpness	Upravte ostrost obrazu.
Gamma	Upravte střední úroveň jasu.
Color Temperature	Vyberte teplotu barev. Poznámka: Vyberte User Define (Uživatelsky definované) pro přizpůsobení teploty barev úpravou úrovně červené (R), zelené (G) nebo modré (B) podle vašich preferencí.
Low Blue Light	Snižuje množství modrého světla vyzařovaného obrazovkou. Level 0: Bez změny. Level 1~10: Čím vyšší úroveň, tím více modrého světla bude redukováno. Poznámka: Úroveň 10 je optimalizované nastavení. Splňuje certifikaci TUV Low Blue Light.
DCR	Upravte úroveň černé barvy obrazu, abyste dosáhli optimálního kontrastu.
Local Dimming	Zlepšuje černou barvu obrazů zobrazených na monitoru.
Reset Picture	Obnoví všechna nastavení Picture (Obraz) na výchozí nastavení.

Poznámka: Následující režimy obrazu se zobrazí pouze v případě, že má vstupní zdroj obsah HDR.

Dark Enhance: Vylepšuje zobrazení tmavých oblastí.
Color Enhance: Vylepšuje zobrazení barev.
Light Enhance: Vylepšuje zobrazení jasu.
Local Dimming: Vyberte úroveň stmívání pro zlepšení kontrastu.

Displej

Konfigurace nastavení souvisejících s obrazovkou.

Item	Description
Input	Vyberte vstupní zdroj.
DP Refresh Rate	Přepněte obnovovací frekvenci DisplayPort na vyšší časování.
RGB Range	Vyberte vhodné nastavení rozsahu RGB nebo nechte monitor, aby jej detekoval automaticky. Poznámka: Tato možnost je k dispozici pouze pro vstup HDMI.
Overscan	Když je tato funkce povolena, mírně zvětší vstupní obraz, aby skryl nejvzdálenější okraje obrazu. Poznámka: Tato možnost je k dispozici pouze pro vstup HDMI.
Apply Picture Mode	Když je tato funkce vybrána, pokud změníte kterékoli z nastavení souvisejících s možnostmi obrazu, jako je Jas, Kontrast atd., lze je použít na všechny vstupní zdroje nebo na konkrétní.

PIP/PBP

Konfigurace nastavení souvisejících s více obrazy.

Item	Description
OFF	Deaktivuje funkci PIP/PBP.
PIP	Rozdělí obrazovku na 2 části (hlavní okno a vložené okno). Source: Změní vstupní zdroj pro vložené okno. PIP Size: Upravuje velikost vloženého okna. Location: Přesune pozici vloženého okna. Display Switch: Prohodí obě okna. Audio Switch: Vyberte, ze kterého zdroje zvuku chcete slyšet zvuk. Poznámka: PIP bude podporován pouze tehdy, když je vertikální frekvence vyšší než 100 Hz.
PBP	Zobrazí rozdělenou obrazovku 1x1 (levé a pravé okno). Source: Změní vstupní zdroj pro pravé okno. PBP Mode: Upravuje poměr stran okna. Display Switch: Prohodí obě okna. Audio Switch: Vyberte, ze kterého zdroje zvuku chcete slyšet zvuk.

Poznámka: PIP/PBP není kompatibilní s funkcemi HDR a AMD FreeSync Premium.

Systém

Konfigurace nastavení souvisejících se systémem.

Item	Description
Audio	Konfigurace nastavení zvuku. Volume: Upravuje úroveň hlasitosti. Mute: Povolí/zakáže funkci ztlumení.
OSD Settings	Konfigurace nastavení souvisejících s nabídkou zobrazení na obrazovce (OSD). Display Time: Nastaví dobu, po kterou zůstane nabídka OSD na obrazovce. OSD Transparency: Upravuje průhlednost nabídky OSD. OSD Lock: Když je tato funkce povolena, není povolena žádná úprava OSD. Poznámka: Chcete-li deaktivovat funkci zámku OSD, stiskněte klávesu Control (Ovládání). Když se na obrazovce zobrazí zpráva, vyberte Yes (Ano) pro potvrzení. OSD Size: Povolí nebo zakáže úpravu okna nabídky OSD. OSD Pivot: Nastaví orientaci nabídky OSD.
Quick Switch	Přiřadí funkci horkým klávesám. Dostupné možnosti: Aim Stabilizer sync, Black Equalizer, Low Blue Light, Volume (Hlasitost), Input (Vstup), Contrast (Kontrast), Brightness (Jas) a Picture Mode (Režim obrazu). Výchozí nastavení horkých kláves je následující: Up (): Black Equalizer Down (): Picture Mode (Režim obrazu) Right (): Input (Vstup) Left (): Volume (Hlasitost)
Other Settings	Resolution Notice: Když je tato funkce povolena, zobrazí se na obrazovce zpráva s doporučeným rozlišením, když monitor přepne na jiný vstupní zdroj. Input Auto Switch: Když je tato funkce povolena, automaticky se přepne na dostupný vstupní zdroj. Auto Power OFF: Když je tato funkce povolena, monitor se po určité době automaticky vypne. LED Indicator: Ve výchozím nastavení je indikátor LED nastaven na Always ON (Vždy zapnuto). Always ON (Vždy zapnuto): LED dioda napájení svítí bíle během provozu v pohotovostním režimu. Always OFF (Vždy vypnuto): Vypne LED diodu napájení. Standby ON (Pohotovostní režim zapnutý): LED dioda napájení svítí bíle v pohotovostním režimu. Když je napájení vypnuto, LED dioda napájení zůstane vypnutá. Type-C Compatibility: Zapnutím této možnosti zlepšíte kompatibilitu mobilních zařízení. HDMI Version: Vyberte verzi HDMI.
Other Settings	HDMI-CEC: Pokud povolíte tuto funkci, zařízení CEC, jako je PS5, XBOX, může zapnout monitor, když se probudí, a vypnout displej, když přejde do pohotovostního režimu nebo režimu vypnutí. USB(A/C) Charge: Povolí nebo zakáže nabíjení USB Type-A a nabíjení USB Type-C (5V/3A, 9V/3A,12V/3A,15V/3A) v pohotovostním režimu.

Jazyk

Vyberte dostupný jazyk pro nabídku OSD.

Uložit nastavení

Nastavte personalizované konfigurace OSD pro Setting1, Setting2 nebo Setting3.

Item	Description
Save	Uloží přizpůsobená nastavení.
Load	Načte uložená nastavení

Obnovit vše

Obnoví monitor do továrního nastavení.

Specifikace

Položka	Specifikace
Velikost panelu	27 palců
Poměr stran	16:9
Rozlišení	3840 x 2160
Životnost LED	30 000 hodin
Rozteč pixelů	155,25 x 155,25
Jas	400 nitů (typ.)
Kontrastní poměr	1000:1 (typ.)
Barvy displeje	1,07 miliardy barev (8bit + FRC)
Aktivní oblast displeje	596,16 (H) x 335,34 (V)
Pozorovací úhel	178°(H) / 178°(V)
Vstupní/výstupní terminály	2x HDMI 2.1 1x DP1.4 1x Sluchátka 1x USB upstream 3x USB 3.2 (downstream, 5V/1.5A) 1x USB Type-C(5V/3A,9V/2A,12V/1.5A, 15V/1.2A)
Napájení	AC 100~240 V při 50/60 Hz
Spotřeba energie	Režim zapnuto: 30 W Pohotovostní režim: 0,5 W Vypnuto: 0,3 W Poznámka: Testovací podmínky odpovídají standardům CEC.
Rozměry (Š x V x H)	615,67 x 517,65 x 193,63 mm (se stojanem)
Hmotnost	6,48 kg (se stojanem) 4,56 kg (bez stojanu)
Teplotní rozsah (provoz)	0 °C až 40 °C

Poznámka: Specifikace se mohou změnit bez upozornění.

Seznam podporovaných časování

Seznam časování	HDMI	DP(Type-C)
720X400 / 70 Hz	V	V
720X400 / 88 Hz	V	V
640X480 / 60 Hz	V	V
640X480 / 67 Hz	V	V
640X480 / 72 Hz	V	V
640X480 / 75 Hz	V	V
800X600 / 56 Hz	V	V
800X600 / 60 Hz	V	V
800X600 / 72 Hz	V	V
800X600 / 75 Hz	V	V
832X624 / 75 Hz	V	V
1024X768 / 87 Hz	V	V
1024X768 / 60 Hz	V	V
1024X768 / 70 Hz	V	V
1024X768 / 75 Hz	V	V
1280X1024 / 75 Hz	V	V
1152X870 / 75 Hz	V	V
1152X864 / 75 Hz	V	V
1280X720 / 60 Hz	V	V
1280X800 / 60 Hz	V	V
1280X960 / 60 Hz	V	V
1280X1024 / 60 Hz	V	V
1440X900 / 60 Hz	V	V
1600X900 / 60 Hz	V	V
1680X1050 / 60 Hz	V	V
720X480 / 60 Hz	V	V
1280X720 / 50 hz	V	V
1280X720 / 60 hz	V	V
1280X720 / 100 hz	V	V
1440X480 / 60 hz	V	V
1920X1080 / 24 Hz	V	X
1920X1080 / 50 hz	V	V
1920X1080 / 60 hz	V	V
1920X1080 / 100 hz	V	V
1920X1080 / 120 Hz	V	V
3840X2160 / 24 Hz	V	X
3840X2160 / 25 Hz	V	X
3840X2160 / 30 Hz	V	X
3840X2160 / 50 Hz	V	V
3840X2160 / 60 Hz	V	V
3840X2160 / 100 Hz	V	V
3840X2160 / 120 Hz	V	V
1920x1080 / 144 Hz	V	V
2560x1440 / 60 Hz	V	V
2560x1440 / 120 Hz	V	V
2560x1440 / 144 Hz	V	V
3840x2160 / 144 Hz	V	V
3840x2160 / 150 Hz	V	V
3840x2160 / 160Hz(Optional)	X	V
1280x1440 / 60Hz(PBP)	V	V
1920x2160 / 60Hz(PBP)	V	V

Odstraňování problémů

Problém	Možné řešení
Žádné napájení	Ujistěte se, že je napájecí kabel správně připojen ke zdroji napájení a monitoru. Zkontrolujte kabel a zástrčku, zda nejsou poškozené. Ujistěte se, že je monitor zapnutý.
Na obrazovce se nezobrazuje žádný obraz	Ujistěte se, že jsou monitor a počítač správně připojeny a obě zařízení jsou zapnutá. Ujistěte se, že jste vybrali správný vstupní zdroj. Upravte nastavení Brightness (Jas) a Contrast (Kontrast).
Obraz nezaplní celou obrazovku	Vyzkoušejte jiné nastavení Display Mode (Režim zobrazení) (poměr stran).
Barvy jsou zkreslené	Ujistěte se, že je kabel vstupního signálu správně připojen. Nakonfigurujte nastavení související s obrazem. Viz část „Obraz“.
Žádný zvuk nebo nízká hlasitost	Ujistěte se, že je kabel sluchátek správně připojen. Upravte úroveň hlasitosti. Upravte nastavení zvuku počítače.

Poznámka: Pokud problém přetrvává, kontaktujte prosím naše zákaznické centrum pro další pomoc.

Základní péče

Když se obrazovka zašpiní, vyčistěte ji následujícím způsobem:

Obrazovku otřete měkkým hadříkem, který nepouští vlákna, abyste odstranili veškerý zbytkový prach.
Nastříkejte nebo naneste čisticí kapalinu na měkký hadřík. Poté obrazovku jemně otřete vlhkým hadříkem.

Poznámka:

Ujistěte se, že je hadřík vlhký, ale ne mokrý.
Při otírání se vyvarujte nadměrnému tlaku na obrazovku.
Kyselé nebo abrazivní čisticí prostředky mohou obrazovku poškodit.

Obecný popis

M27U je barevný aktivní maticový displej z tekutých krystalů s podsvícením diodami LED (Light Emitting Diode) bez budiče LED. Matice využívá tenkovrstvý tranzistor a-Si jako aktivní prvek. Jedná se o transmisní typ displeje pracující v normálně černém režimu. Má 27palcovou diagonálně měřenou aktivní zobrazovací plochu s rozlišením UHD (3840 horizontálních a 2160 vertikálních pixelů). Každý pixel je rozdělen na červené, zelené a modré subpixely nebo body, které jsou uspořádány do svislých pruhů. Stupnice šedi nebo jas barvy subpixelu je určen pomocí 8bitového+ FRC signálu stupnice šedi pro každý bod, čímž se prezentuje paleta s více než 1,07 miliardami barev. Byl navržen pro použití rozhraní eDP (HBR2, 5,4 Gbps). Je určen k podpoře displejů, kde je důležitý vysoký jas, super široký pozorovací úhel, vysoká sytost barev a vysoká barva.

BEZPEČNOSTNÍ OPATŘENÍ

Před použitím monitoru si přečtěte následující bezpečnostní opatření.

Používejte pouze příslušenství, které je dodáváno s monitorem nebo které doporučuje výrobce.
Uchovávejte plastový obal výrobku na místě, které je pro děti nedostupné.
Před připojením monitoru do elektrické zásuvky se ujistěte, že jmenovité napětí napájecího kabelu je kompatibilní se specifikací napájení v zemi, kde se nacházíte.
Zástrčka napájecího kabelu musí být připojena ke správně zapojené a uzemněné elektrické zásuvce.
Nedotýkejte se zástrčky mokrýma rukama, jinak snadno způsobíte úraz elektrickým proudem.
Umístěte monitor na stabilní a dobře větrané místo.
Neumisťujte monitor do blízkosti zdrojů tepla, jako jsou elektrické radiátory nebo přímé sluneční světlo.
Otvory na monitoru slouží k větrání. Nezavírejte ani neblokujte ventilační otvory žádnými předměty.
Nepoužívejte monitor v blízkosti vody, nápojů nebo všech druhů tekutin. Pokud tak neučiníte, může dojít k úrazu elektrickým proudem nebo poškození monitoru.
Před čištěním se ujistěte, že jste monitor odpojili od elektrické zásuvky.
Protože se povrch obrazovky snadno poškrábe, nedotýkejte se povrchu žádnými tvrdými nebo ostrými předměty.
K otření obrazovky použijte měkký hadřík, který nepouští vlákna, místo papírového kapesníku. V případě potřeby můžete k čištění monitoru použít čistič skla. Nikdy však nestříkejte čistič přímo na obrazovku.
Pokud monitor delší dobu nepoužíváte, odpojte napájecí kabel.
Nepokoušejte se monitor sami rozebírat nebo opravovat.

Bezpečnostní opatření pro případ nebezpečí stability

Výrobek může spadnout a způsobit vážné zranění nebo smrt. Aby se předešlo zranění, musí být tento výrobek bezpečně připevněn k podlaze/stěně v souladu s pokyny k instalaci.
Mnoha zraněním, zejména u dětí, lze předejít dodržováním jednoduchých bezpečnostních opatření, jako jsou:

VŽDY používejte stojany nebo způsoby instalace doporučené výrobcem sady výrobků.
VŽDY používejte nábytek, který výrobek bezpečně unese.
VŽDY se ujistěte, že výrobek nepřečnívá přes okraj nosného nábytku.
VŽDY poučte děti o nebezpečí lezení na nábytek, aby dosáhly na výrobek nebo jeho ovládací prvky.
VŽDY veďte kabely a šňůry připojené k vašemu výrobku tak, aby o ně nebylo možné zakopnout, tahat nebo je uchopit.
NIKDY neumisťujte výrobek na nestabilní místo.
NIKDY neumisťujte výrobek na vysoký nábytek (například skříně nebo knihovny) bez ukotvení nábytku i výrobku k vhodné opoře.
NIKDY neumisťujte výrobek na látku nebo jiné materiály, které se mohou nacházet mezi výrobkem a nosným nábytkem.
NIKDY neumisťujte na horní část výrobku nebo nábytku, na kterém je výrobek umístěn, předměty, které by mohly děti lákat k lezení, jako jsou hračky a dálkové ovladače.
Pokud si stávající výrobek ponecháte a přemístíte jej, je třeba uplatnit stejná výše uvedená hlediska.
Abyste předešli zranění osob nebo poškození výrobku způsobenému převrácením v důsledku zemětřesení nebo jiných otřesů, ujistěte se, že výrobek instalujete na stabilní místo a přijmete opatření, která zabrání pádu.
