GIGABYTE M27U - Manual del monitor para juegos

INTRODUCCIÓN

Desembalaje

1. Abra la cubierta superior de la caja de embalaje. A continuación, observe la etiqueta de desembalaje adherida a la cubierta interior.
2. Asegurándose de que la caja está en la orientación correcta, coloque con cuidado la caja sobre la superficie estable.

3. Retire la envoltura transparente que asegura las espumas de EPS. A continuación, retire los elementos de la espuma de EPS superior.

4. Retire la espuma de EPS superior. A continuación, puede retirar el monitor de la espuma de EPS inferior.


Contenido del paquete

Los siguientes elementos vienen con su caja de embalaje. Si falta alguno de ellos, póngase en contacto con su distribuidor local.

Nota: Por favor, conserve la caja de embalaje y los materiales de embalaje para el futuro transporte del monitor.

Descripción general del producto

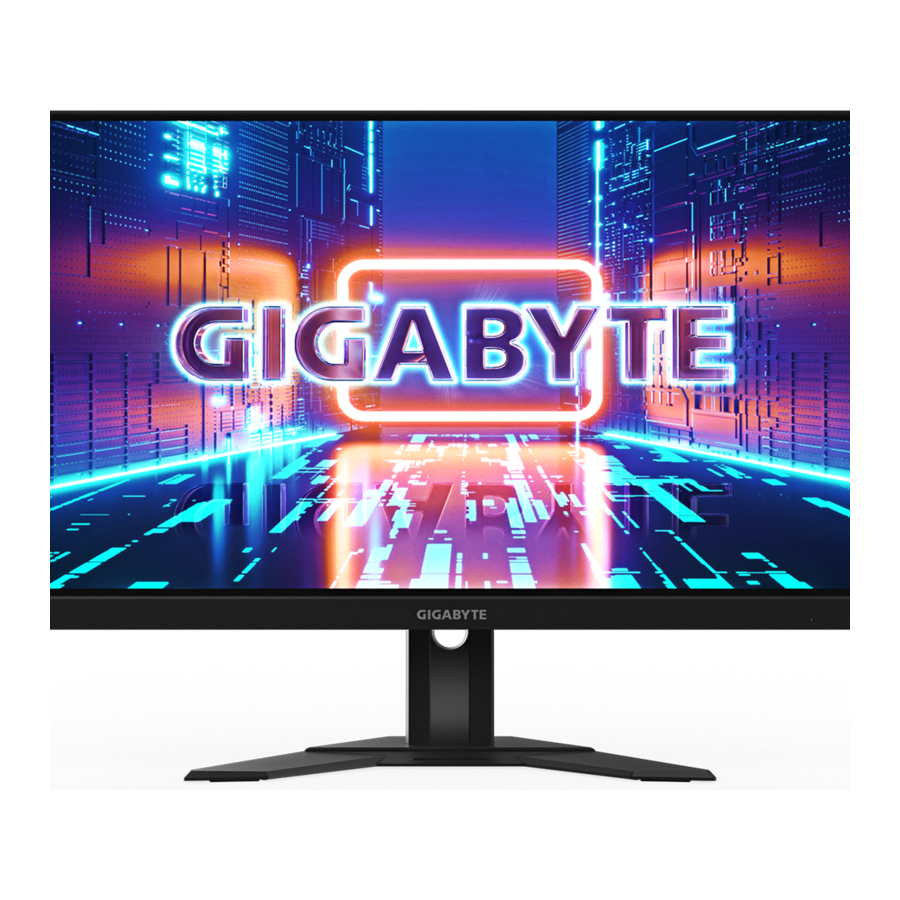

Vista frontal

1. LED de encendido

Vista trasera

1. Botón de control
2. Botón KVM
3. Entrada de alimentación de CA
4. Puertos HDMI (x2)
5. DisplayPort
6. Puerto USB Type-C
7. Conector para auriculares
8. Puerto USB ascendente
9. Puertos USB 3.2 (x3)

Nota:

El logotipo de HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC.

INICIANDO

Instalación de la base del monitor

1. Coloque el monitor sobre la espuma de EPS inferior, con la pantalla hacia abajo.
2. Alinee la base del monitor con el soporte debajo del soporte. A continuación, fije la base al soporte.

3. Levante el anillo del tornillo y gírelo en el sentido de las agujas del reloj para fijar la base del monitor en su lugar.

4. Levante el monitor hasta una posición vertical y colóquelo sobre una mesa.
5. Retire el pequeño bloque de espuma de EPS situado entre la parte posterior de la pantalla y el soporte. A continuación, retire la placa de seguridad de su ranura.

Nota: Al retirar la placa de seguridad, ahora puede ajustar la pantalla a la altura deseada.

Ajuste del ángulo de visión

Nota: Sujete la base del monitor para que la pantalla no se caiga al realizar el ajuste.

Ajuste del ángulo de inclinación
Incline la pantalla hacia delante o hacia atrás hasta el ángulo de visión deseado (de -5˚ a 20˚).

Ajuste de la altura de la pantalla
Baje o suba la pantalla a la altura deseada (de 0 a 130 mm).

Instalación de un soporte de pared (opcional)

Utilice solo un kit de montaje en pared compatible con VESA de 100 x 100 mm.

1. Coloque el monitor sobre la espuma de EPS inferior, con la pantalla hacia abajo.
2. Presione el botón de liberación hacia arriba para desacoplar el soporte del monitor.
   A continuación, retire el soporte.

3. Fije el soporte de montaje a los orificios de montaje en la parte posterior del monitor. A continuación, utilice los tornillos para fijar el soporte en su lugar.


Nota: Para montar el monitor en la pared, consulte la guía de instalación que se incluye en el kit de soporte de pared. Tamaño del tornillo de montaje VESA: M4 x 20 mm mínimo.

Realización de conexiones

1. Cable de alimentación
2. Cable HDMI
3. Cable DisplayPort
4. Cable USB Type-C
5. Cable de auriculares
6. Cable USB (A-Macho a B-Macho)
7. Cable USB

USO DEL DISPOSITIVO

Encendido/apagado de la alimentación

Encendido

1. Conecte un extremo del cable de alimentación a la toma de CA IN en la parte posterior del monitor.
2. Conecte el otro extremo del cable de alimentación a una toma de corriente.
3. Pulse el botón Control (Control) para encender el monitor. El LED de encendido se iluminará en blanco, lo que indica que el monitor está listo para su uso.


Nota: Si no hay señal, el monitor mostrará la notificación No Signal (Sin señal) durante un tiempo. A continuación, el monitor entrará en el modo de ahorro de energía y el LED de encendido se ilumina en blanco y empieza a parpadear con un período de un segundo.

Apagado
Pulse el botón Control (Control) durante 2 segundos para apagar el monitor.
Nota: Cuando el menú Main (Principal) aparece en la pantalla, también puede apagar el monitor moviendo el botón Control (Control) hacia abajo ( ).

Recomendaciones para la comodidad del usuario

El monitor adopta la tecnología Flicker-Free que elimina el parpadeo visible del monitor y evita que los usuarios sufran fatiga y tensión ocular.
Los siguientes son algunos consejos para una visualización cómoda de su monitor:

• Las distancias de visión óptimas para los monitores oscilan entre 510 mm y 760 mm (20" a 30") aproximadamente.
• Una directriz general es colocar el monitor de tal manera que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo de ella cuando esté cómodamente sentado.
• Utilice una iluminación adecuada para el tipo de trabajo que esté realizando.
• Tome descansos regulares y frecuentes (al menos durante 10 minutos) cada media hora.
• Asegúrese de apartar periódicamente la vista de la pantalla del monitor y enfocar un objeto lejano durante al menos 20 segundos durante los descansos.
• El ejercicio ocular puede ayudar a reducir la fatiga visual. Repita estos ejercicios con frecuencia:
  1. mire hacia arriba y hacia abajo
  2. gire lentamente el ojo
  3. mueva los ojos en diagonal.

Selección de la fuente de entrada

1. Mueva el botón Control (Control) hacia la derecha () para entrar en el menú Input (Entrada).
2. Mueva el botón Control (Control) hacia arriba/abajo ( ) para seleccionar la fuente de entrada deseada. A continuación, pulse el botón Control (Control) para confirmar.

OPERACIONES

Menú rápido

Tecla de acceso rápido

Por defecto, el botón Control tiene asignada una función específica.
Nota: Para cambiar la función preestablecida de la tecla de acceso rápido, consulte la sección "Quick Switch" (Cambio rápido).
Para acceder a la función de la tecla de acceso rápido, haga lo siguiente:

• Mueva el botón Control hacia arriba () para entrar en el menú Black Equalizer (Ecualizador de negros).
  Mueva el botón Control hacia arriba/abajo () para ajustar el valor de Black Equalizer (Ecualizador de negros) y pulse el botón Control para confirmar.

• Mueva el botón Control hacia abajo () para entrar en el menú Picture Mode (Modo de imagen).
  Mueva el botón Control hacia arriba/abajo () para seleccionar la opción deseada y pulse el botón Control para confirmar.

• Mueva el botón Control hacia la izquierda () para entrar en el menú Volume (Volumen).
  Mueva el botón Control hacia arriba/abajo () para ajustar el nivel de volumen de los auriculares y pulse el botón Control para confirmar.

• Mueva el botón Control hacia la izquierda () para entrar en el menú Input (Entrada).
  Consulte la sección "Selecting the Input Source" (Selección de la fuente de entrada).

Nota: Para cerrar el menú, mueva el botón Control hacia la izquierda ().

Guía de la tecla de función

Pulse el botón Control para que aparezca el menú Main (Principal).

A continuación, utilice el botón Control para seleccionar la función deseada y configurar los ajustes relacionados.

KVM

Cuando el menú Main (Principal) aparezca en la pantalla, mueva el botón Control hacia la izquierda () para entrar en el menú KVM.

• KVM Switch: Cambie la fuente de entrada que se ha asignado a la conexión USB-B o Type-C en los ajustes de KVM Wizard (Asistente KVM).
  Cuando hay varias señales de entrada conectadas al dispositivo, aparecerá un cuadro de mensaje en la pantalla una vez que el sistema detecte la señal de entrada USB Type-C.

  Para cambiar a la fuente de entrada USB Type-C, simplemente pulse el botón KVM o el botón Control.
  Sin embargo, cuando no hay señal de entrada de la fuente de entrada seleccionada actualmente, el sistema volverá a la fuente de entrada conectada anterior.
  Nota: Esta opción se desactivará si la función del botón KVM está desactivada (KVM OFF).
• KVM Wizard: Configure los ajustes relacionados con KVM.
  Establezca primero la fuente de entrada que se va a vincular con la conexión USB Type-B y, a continuación, con la conexión USB Type-C.

  Nota: Si establece el ajuste USB-B Display (Pantalla USB-B) en Type-C, la opción de menú TYPE-C Display (Pantalla TYPE-C) se desactivará automáticamente. A continuación, verá el KVM status (estado de KVM) en la página KVM Wizard (Asistente KVM) como se muestra a continuación.

• KVM ON/OFF: Activa/Desactiva la función del botón KVM.
  • Seleccione ON para activar la función del botón KVM. Una vez que el sistema detecte la señal de entrada USB Type-C, aparecerá un cuadro de mensaje en la pantalla.

    Pulse el botón KVM o el botón Control para cambiar a la fuente de entrada USB Type-C.
    Nota: Cuando la función del botón KVM está activada, se mostrará KVM ON en el panel izquierdo.
  • Seleccione OFF para desactivar la función del botón KVM.
    Nota: Cuando la función del botón KVM está desactivada, se mostrará KVM OFF en el panel izquierdo.
• KVM Reset: Restaura los ajustes predeterminados de KVM.
  • La fuente de entrada HDMI 1 está vinculada con la conexión USB Type-B.
  • La fuente de entrada USB Type-C está vinculada con la conexión USB Type-C.
  • La función KVM ON/OFF está establecida en ON.

Game Assist (Asistencia de juego)

Cuando el menú Main (Principal) aparezca en la pantalla, mueva el botón Control hacia la derecha () para entrar en el menú Game Assist (Asistencia de juego).

• GAME INFO: Configure los ajustes relacionados con el juego FPS (First Person Shooting, Disparos en primera persona).
  • Seleccione Gaming Timer (Temporizador de juego) para seleccionar el modo de temporizador de cuenta atrás. Para desactivar esta función, establezca el ajuste en OFF.
  • Seleccione Gaming Counter (Contador de juego) o Refresh Rate (Frecuencia de actualización) para activar/desactivar el contador de juego o el ajuste de la frecuencia de actualización en tiempo real.
  • Seleccione Info Location (Ubicación de la información) para especificar la ubicación de la información que se va a mostrar en la pantalla.

• Crosshair: Seleccione el tipo de mira deseado para que se adapte a su entorno de juego. Facilita mucho la puntería.
• Dashboard: Configure los ajustes del panel de control.

  • ON: Activa la función. A continuación, seleccione las opciones que desea que se muestren en la pantalla.
  • OFF: Desactiva la función.
  • Dashboard Location: (Ubicación del panel de control) Especifique la ubicación de la información del panel de control que se va a mostrar en la pantalla. Una vez que se completa la configuración del panel de control, transferirá los datos del sistema al SOC a través del puerto USB y mostrará el valor de las funciones seleccionadas en la pantalla.


Nota: Asegúrese de que el cable USB esté correctamente conectado al puerto USB ascendente del monitor y al puerto USB de su ordenador.

• Display Alignment: (Alineación de la pantalla) Cuando la función está activada, muestra las líneas de alineación en los cuatro lados de la pantalla, lo que proporciona una herramienta práctica para alinear varios monitores a la perfección.

Configurar los ajustes del dispositivo

Cuando aparezca el menú Main (Principal) en la pantalla, mueva el botón Control hacia arriba () para ingresar al menú Settings (Ajustes).
Note: (Nota:) Use el botón Control para navegar por el menú y realizar ajustes.

Juegos

Configurar los ajustes relacionados con el juego.

Artículo	Descripción
Aim Stabilizer sync	Cuando esta función está habilitada, reduce el desenfoque de movimiento en juegos de movimiento rápido. Note: (Nota:) Esta función no está disponible bajo las siguientes condiciones: Cuando la configuración de frecuencia es inferior a 100 Hz. Cuando la fuente actual es HDR.
Black Equalizer	Ajustar el brillo de las áreas negras.
Super Resolution	Aumentar la nitidez de las imágenes de baja resolución.
Display Mode	Seleccionar la relación de aspecto de la pantalla. Full: (Completa:) Escalar la imagen de entrada para llenar la pantalla. Ideal para imágenes con relación de aspecto 16:9. Aspect: (Aspecto:) Mostrar la imagen de entrada sin distorsión geométrica, llenando la mayor parte posible de la pantalla. 1:1: Mostrar la imagen de entrada en su resolución nativa sin escalar. 22"W(16:10): Mostrar la imagen de entrada como si estuviera en un monitor de 22"W con relación de aspecto 16:10. 23"W(16:9): Mostrar la imagen de entrada como si estuviera en un monitor de 23"W con relación de aspecto 16:9. 23.6"W(16:9): Mostrar la imagen de entrada como si estuviera en un monitor de 23.6"W con relación de aspecto 16:9. 24"W(16:9): Mostrar la imagen de entrada como si estuviera en un monitor de 24"W con relación de aspecto 16:9. Note: (Nota:) Las opciones 1:1, 22"W(16:10), 23"W(16:9), 23.6"W(16:9) y 24"W(16:9) se desactivarán cuando la función AMD FreeSync Premium esté activada.
Overdrive	Mejorar el tiempo de respuesta del monitor LCD.
AMD FreeSync Premium Pro	Cuando esta función está habilitada, elimina el retraso y el desgarro de la pantalla al jugar.

Imagen

Configurar los ajustes relacionados con la imagen.

Seleccionar uno de los modos de imagen preestablecidos.

• Standard: (Estándar:) Para editar documentos o navegar por sitios web.
• FPS: Para jugar juegos FPS (First Person Shooting - Disparos en primera persona).
• RTS/RPG: Para jugar juegos RTS (Real-Time Strategy - Estrategia en tiempo real) o RPG (Role-Playing Game - Juego de rol).
• Movie: (Película:) Para ver películas.
• Reader: (Lector:) Para ver documentos.
• sRGB: Para ver fotos y gráficos en la computadora.
• Custom 1: (Personalizado 1:) Ajustes de modo de imagen personalizados.
• Custom 2: (Personalizado 2:) Ajustes de modo de imagen personalizados.
• Custom 3: (Personalizado 3:) Ajustes de modo de imagen personalizados.

Luego puede configurar los siguientes ajustes de imagen.

Artículo	Descripción
Brightness	Ajustar el brillo de la imagen.
Contrast	Ajustar el contraste de la imagen.
6-axis Color	Un ajuste de color avanzado que el usuario puede personalizar individualmente el tono y la saturación para cada color del eje.
Color Vibrance	Ajustar la intensidad de los colores más apagados.
Sharpness	Ajustar la nitidez de la imagen.
Gamma	Ajustar el nivel medio de luminancia.
Color Temperature	Seleccionar la temperatura de color. Note: (Nota:) Seleccionar User Define (Definido por el usuario) para personalizar la temperatura de color ajustando el nivel de rojo (R), verde (G) o azul (B) según su preferencia.
Low Blue Light	Reducir la cantidad de exposición a la luz azul de la pantalla. Level 0: (Nivel 0:) Sin cambios. Level 1~10: (Nivel 1~10:) Cuanto más alto sea el nivel, más luz azul se reducirá. Note: (Nota:) El nivel 10 es la configuración optimizada. Cumple con la certificación TUV Low Blue Light.
DCR	Ajustar el nivel de negro de la imagen para lograr el contraste óptimo.
Local Dimming	Mejorar la negrura de las imágenes mostradas en el monitor.
Reset Picture	Restablecer todos los ajustes de Picture (Imagen) a los ajustes predeterminados.

Note: (Nota:) Los siguientes modos de imagen se mostrarán solo cuando la fuente de entrada tenga contenido HDR.

• Dark Enhance: (Mejora de la oscuridad:) Mejorar el rendimiento de la oscuridad.
• Color Enhance: (Mejora del color:) Mejorar el rendimiento del color.
• Light Enhance: (Mejora de la luz:) Mejorar el rendimiento del brillo.
• Local Dimming: (Atenuación local:) Seleccionar el nivel de atenuación para mejorar el contraste.

Pantalla

Configurar los ajustes relacionados con la pantalla.

Artículo	Descripción
Input	Seleccionar la fuente de entrada.
DP Refresh Rate	Cambiar la frecuencia de actualización de DisplayPort a una temporización más alta.
RGB Range	Seleccionar un ajuste de rango RGB apropiado o dejar que el monitor lo detecte automáticamente. Note: (Nota:) Esta opción solo está disponible para la entrada HDMI.
Overscan	Cuando esta función está habilitada, amplía ligeramente la imagen de entrada para ocultar los bordes exteriores de la imagen. Note: (Nota:) Esta opción solo está disponible para la entrada HDMI.
Apply Picture Mode	Cuando se selecciona esta función, si se cambia cualquiera de los ajustes relacionados con las opciones de imagen, como Brightness (Brillo), Contrast (Contraste), etc., se podría aplicar a todas las fuentes de Input (Entrada) o a una específica.

PIP/PBP

Configurar los ajustes relacionados con la función multipantalla.

Artículo	Descripción
OFF	Desactivar la función PIP/PBP.
PIP	Dividir la pantalla en 2 partes (ventana principal y ventana insertada). Source: (Fuente:) Cambiar la fuente de entrada para la ventana insertada. PIP Size: (Tamaño PIP:) Ajustar el tamaño de la ventana insertada. Location: (Ubicación:) Mover la posición de la ventana insertada. Display Switch: (Cambio de pantalla:) Intercambiar las dos ventanas. Audio Switch: (Cambio de audio:) Seleccionar de qué fuente de audio desea escuchar el sonido. Note: (Nota:) PIP solo sería compatible cuando la frecuencia vertical es superior a 100 Hz.
PBP	Mostrar pantalla dividida de 1x1 (ventanas izquierda y derecha). Source: (Fuente:) Cambiar la fuente de entrada para la ventana derecha. PBP Mode: (Modo PBP:) Ajustar la relación de aspecto de la ventana. Display Switch: (Cambio de pantalla:) Intercambiar las dos ventanas. Audio Switch: (Cambio de audio:) Seleccionar de qué fuente de audio desea escuchar el sonido.

Note: (Nota:) PIP/PBP no es compatible con las funciones HDR y AMD FreeSync Premium.

Sistema

Configurar los ajustes relacionados con el sistema.

Artículo	Descripción
Audio	Configurar los ajustes de audio. Volume: (Volumen:) Ajustar el nivel de volumen. Mute: (Silencio:) Habilitar/Deshabilitar la función de silencio.
OSD Settings	Configurar los ajustes relacionados con el menú de visualización en pantalla (OSD). Display Time: (Tiempo de visualización:) Establecer la duración de tiempo que el menú OSD permanece en la pantalla. •OSD Transparency: (Transparencia OSD:) Ajustar la transparencia del menú OSD. OSD Lock: (Bloqueo OSD:) Cuando esta función está habilitada, no se permite ningún ajuste de OSD. Note: (Nota:) Para deshabilitar la función de bloqueo OSD, presione la tecla Control. Cuando aparezca el mensaje en la pantalla, seleccione Yes (Sí) para confirmar. OSD Size: (Tamaño OSD:) Habilitar o deshabilitar el ajuste de la ventana del menú OSD. OSD Pivot: (Giro OSD:) Establecer la orientación del menú OSD.
Quick Switch	Asignar la función de las teclas de acceso rápido. Opciones disponibles: Aim Stabilizer sync, Black Equalizer, Low Blue Light, Volume (Volumen), Input (Entrada), Contrast (Contraste), Brightness (Brillo) y Picture Mode (Modo de imagen). La configuración predeterminada de las teclas de acceso rápido es la siguiente: Up (Arriba) (): Black Equalizer Down (Abajo) (): Picture Mode (Modo de imagen) Right (Derecha) (): Input (Entrada) Left (Izquierda) (): Volume (Volumen)
Other Settings	Resolution Notice: (Aviso de resolución:) Cuando esta función está habilitada, el mensaje de resolución recomendada aparecerá en la pantalla cuando el monitor cambie a otra fuente de entrada. Input Auto Switch: (Cambio automático de entrada:) Cuando esta función está habilitada, cambia automáticamente a una fuente de entrada disponible. Auto Power OFF: (Apagado automático:) Cuando esta función está habilitada, el monitor se apagará automáticamente después de un cierto período de tiempo. LED Indicator: (Indicador LED:) De forma predeterminada, el indicador LED está configurado en Always ON (Siempre encendido). Always ON: (Siempre encendido:) El LED de encendido se ilumina en blanco durante el funcionamiento en modo de espera. Always OFF: (Siempre apagado:) Apagar el LED de encendido. Standby ON: (Espera encendida:) El LED de encendido se ilumina en blanco en modo de espera. Cuando se apaga la fuente de alimentación, el LED de encendido permanecerá apagado. Type-C Compatibility: (Compatibilidad Type-C:) Active esta opción para mejorar la compatibilidad de los dispositivos móviles. HDMI Version: (Versión HDMI:) Seleccione la versión de HDMI.
	HDMI-CEC: Cuando habilita esta función, el dispositivo CEC como PS5, XBOX podría encender el monitor cuando se activan y apagar la pantalla cuando entran en modo de espera o apagado. USB(A/C) Charge: (Carga USB(A/C):) Habilite o deshabilite la función de carga USB Type-A y carga USB Type-C (5V/3A, 9V/3A,12V/3A,15V/3A) en modo de espera.

Idioma

Seleccionar un idioma disponible para el menú OSD.

Guardar ajustes

Establecer las configuraciones OSD personalizadas para Setting1 (Ajuste1), Setting2 (Ajuste2) o Setting3 (Ajuste3).

Artículo	Descripción
Save	Guardar los ajustes personalizados.
Load	Cargar los ajustes guardados.

Restablecer todo

Restaurar el monitor a su configuración predeterminada de fábrica.

Especificaciones

Artículo	Especificaciones
Tamaño del panel	27 pulgadas
Relación de aspecto	16:9
Resolución	3840 x 2160
Vida útil del LED	30,000 horas
Separación entre píxeles	155.25 x 155.25
Brillo	400 nits (típ.)
Relación de contraste	1000:1 (típ.)
Colores de la pantalla	1.07 mil millones de colores (8 bits + FRC)
Área activa de la pantalla	596.16 (H) x 335.34 (V)
Ángulo de visión	178°(H) / 178°(V)
Terminales de entrada/salida	2x HDMI 2.1 1x DP1.4 1x Auriculares 1x USB ascendente 3x USB 3.2 (descendente, 5 V/1.5 A) 1x USB Type-C(5V/3A,9V/2A,12V/1.5A, 15V/1.2A)
Fuente de alimentación	CA 100~240 V a 50/60 Hz
Consumo de energía	Modo encendido: 30 W En espera: 0.5 W Apagado: 0.3 W Nota: La condición de prueba sigue los estándares de CEC.
Dimensiones (An. x Al. x Pr.)	615.67x517.65x193.63 mm (con soporte)
Peso	6.48 kg (con soporte) 4.56 kg (sin soporte)
Rango de temperatura (en funcionamiento)	0 °C a 40 °C

Nota: Las especificaciones están sujetas a cambios sin previo aviso.

Lista de temporización admitida

Lista de temporización	HDMI	DP(Type-C)
720X400 / 70Hz	V	V
720X400 / 88Hz	V	V
640X480 / 60Hz	V	V
640X480 / 67Hz	V	V
640X480 / 72Hz	V	V
640X480 / 75Hz	V	V
800X600 / 56Hz	V	V
800X600 / 60Hz	V	V
800X600 / 72Hz	V	V
800X600 / 75Hz	V	V
832X624 / 75Hz	V	V
1024X768 / 87Hz	V	V
1024X768 / 60Hz	V	V
1024X768 / 70Hz	V	V
1024X768 / 75Hz	V	V
1280X1024 / 75Hz	V	V
1152X870 / 75Hz	V	V
1152X864 / 75Hz	V	V
1280X720 / 60Hz	V	V
1280X800 / 60Hz	V	V
1280X960 / 60Hz	V	V
1280X1024 / 60Hz	V	V
1440X900 / 60Hz	V	V
1600X900 / 60Hz	V	V
1680X1050 / 60Hz	V	V
720X480 / 60Hz	V	V
1280X720 / 50hz	V	V
1280X720 / 60hz	V	V
1280X720 / 100hz	V	V
1440X480 / 60hz	V	V
1920X1080 / 24Hz	V	X
1920X1080 / 50hz	V	V
1920X1080 / 60hz	V	V
1920X1080 / 100hz	V	V
1920X1080 / 120Hz	V	V
3840X2160 / 24Hz	V	X
3840X2160 / 25Hz	V	X
3840X2160 / 30Hz	V	X
3840X2160 / 50Hz	V	V
3840X2160 / 60Hz	V	V
3840X2160 / 100Hz	V	V
3840X2160 / 120Hz	V	V
1920x1080 / 144Hz	V	V
2560x1440 / 60Hz	V	V
2560x1440 / 120Hz	V	V
2560x1440 / 144Hz	V	V
3840x2160 / 144Hz	V	V
3840x2160 / 150Hz	V	V
3840x2160 / 160Hz(Optional)	X	V
1280x1440 / 60Hz(PBP)	V	V
1920x2160 / 60Hz(PBP)	V	V

Resolución de problemas

Problema	Posibles soluciones
Sin alimentación	Asegúrese de que el cable de alimentación esté conectado correctamente a la fuente de alimentación y al monitor. Compruebe el cable y el enchufe para asegurarse de que no estén rotos. Asegúrese de que el monitor esté encendido.
No aparece ninguna imagen en la pantalla	Asegúrese de que el monitor y la computadora estén conectados correctamente y que ambos dispositivos estén encendidos. Asegúrese de haber seleccionado la fuente de entrada correcta. Ajuste la configuración de Brightness (Brillo) y Contrast (Contraste).
La imagen no llena toda la pantalla	Pruebe con una configuración diferente de Display Mode (Modo de visualización) (relación de aspecto).
Los colores están distorsionados	Asegúrese de que el cable de señal de entrada esté conectado correctamente. Configure los ajustes relacionados con la imagen. Consulte la sección "Imagen".
No hay sonido o el volumen es bajo	Asegúrese de que el cable de los auriculares esté conectado correctamente. Ajuste el nivel de volumen. Ajuste la configuración relacionada con el sonido de su computadora.

Nota: Si el problema persiste, póngase en contacto con nuestro servicio de atención al cliente para obtener más ayuda.

Cuidado básico

Cuando la pantalla se ensucie, haga lo siguiente para limpiarla:

• Limpie la pantalla con un paño suave que no suelte pelusa para eliminar el polvo residual.
• Rocíe o aplique el líquido de limpieza sobre un paño suave. A continuación, limpie suavemente la pantalla con el paño húmedo.

Nota:

• Asegúrese de que el paño esté húmedo, pero no mojado.
• Al limpiar, evite aplicar una presión excesiva sobre la pantalla.
• Los limpiadores ácidos o abrasivos pueden dañar la pantalla.

Descripción general

M27U es una pantalla de cristal líquido de matriz activa a color con un conjunto de retroiluminación de diodos emisores de luz (LED) sin controlador de LED. La matriz emplea un transistor de película delgada de a-Si como elemento activo. Es una pantalla de tipo transmisivo que funciona en el modo normalmente negro. Tiene un área de visualización activa medida diagonalmente de 27 pulgadas con resolución UHD (matriz de píxeles horizontal de 3840 por vertical de 2160). Cada píxel se divide en subpíxeles o puntos rojos, verdes y azules que están dispuestos en franjas verticales. La escala de grises o el brillo del color del subpíxel se determina con una señal de escala de grises de 8 bits + FRC para cada punto, presentando así una paleta de más de 1.07 mil millones de colores. Se ha diseñado para aplicar la interfaz eDP (HBR2, 5.4Gbps). Su objetivo es admitir pantallas en las que son importantes el alto brillo, el ángulo de visión súper amplio, la alta saturación de color y el alto color.

PRECAUCIONES DE SEGURIDAD

Lea atentamente las siguientes Precauciones de seguridad antes de utilizar el monitor.

• Utilice únicamente los accesorios que se suministran con el monitor o los que recomienda el fabricante.
• Mantenga la bolsa de embalaje de plástico del producto en un lugar al que no puedan llegar los niños.
• Antes de conectar el monitor a la toma de corriente, asegúrese de que la tensión nominal del cable de alimentación es compatible con las especificaciones de alimentación del país en el que se encuentra.
• El enchufe del cable de alimentación debe conectarse a una toma de corriente debidamente cableada y con conexión a tierra.
• No toque el enchufe con las manos mojadas, de lo contrario, podría provocar una descarga eléctrica.
• Coloque el monitor en un lugar estable y bien ventilado.
• No coloque el monitor cerca de fuentes de calor, como radiadores eléctricos o la luz solar directa.
• Los orificios o aberturas del monitor son para la ventilación. No cubra ni bloquee los orificios de ventilación con ningún objeto.
• No utilice el monitor cerca del agua, bebidas o todo tipo de líquidos. Si no lo hace, puede provocar una descarga eléctrica o dañar el monitor.
• Asegúrese de desenchufar el monitor de la toma de corriente antes de limpiarlo.
• Como la superficie de la pantalla es fácil de rayar, evite tocar la superficie con objetos duros o afilados.
• Utilice un paño suave que no suelte pelusa en lugar de un pañuelo de papel para limpiar la pantalla. Puede utilizar un limpiacristales para limpiar el monitor si es necesario. Sin embargo, nunca rocíe el limpiador directamente sobre la pantalla.
• Desconecte el cable de alimentación si no va a utilizar el monitor durante un largo periodo de tiempo.
• No intente desmontar o reparar el monitor usted mismo.

Precauciones sobre riesgos de estabilidad

El producto puede caerse, causando graves lesiones personales o la muerte. Para evitar lesiones, este producto debe fijarse de forma segura al suelo/pared de acuerdo con las instrucciones de instalación.
Se pueden evitar muchas lesiones, sobre todo a los niños, tomando precauciones sencillas como:

• Utilice SIEMPRE soportes o métodos de instalación recomendados por el fabricante del producto.
• Utilice SIEMPRE muebles que puedan soportar el producto de forma segura.
• Asegúrese SIEMPRE de que el producto no sobresalga del borde del mueble que lo soporta.
• Eduque SIEMPRE a los niños sobre los peligros de subirse a los muebles para alcanzar el producto o sus mandos.
• Dirija SIEMPRE los cables conectados a su producto de forma que no se pueda tropezar con ellos, tirar de ellos o agarrarlos.
• NUNCA coloque un producto en un lugar inestable.
• NUNCA coloque el producto sobre muebles altos (por ejemplo, armarios o estanterías) sin anclar tanto el mueble como el producto a un soporte adecuado.
• NUNCA coloque el producto sobre tela u otros materiales que puedan estar situados entre el producto y el mueble de soporte.
• NUNCA coloque objetos que puedan tentar a los niños a trepar, como juguetes y mandos a distancia, en la parte superior del producto o del mueble sobre el que se coloca el producto.
• Si el producto existente se va a conservar y reubicar, se deben aplicar las mismas consideraciones que las anteriores.
• Para evitar lesiones personales o daños en el producto causados por vuelcos debidos a terremotos u otros temblores, asegúrese de instalar el producto en un lugar estable y tome medidas para evitar que se caiga.

Información de servicio de GIGABYTE
Para obtener más información sobre el servicio, visite el sitio web oficial de GIGABYTE: https://www.gigabyte.com/

Referencias

• GIGABYTE Global

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar GIGABYTE M27U - Manual del monitor para juegos

Idiomas disponibles
