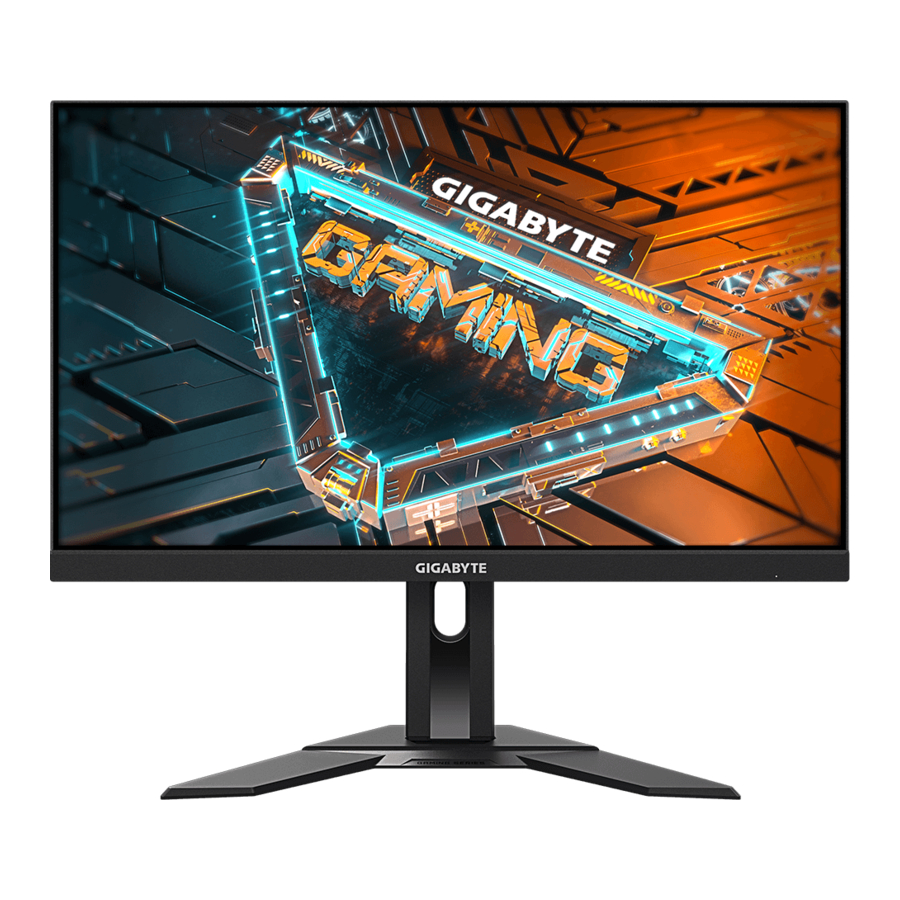

Manual del monitor para juegos GIGABYTE G24F 2

Contenidos

1 INTRODUCCIÓN
2 EMPEZANDO
3 USO DEL DISPOSITIVO
4 OPERACIONES
- 4.1 Menú Rápido
- 4.2 Configurar los ajustes del dispositivo
5 Especificaciones
6 Lista de tiempos admitidos
7 Resolución de problemas
8 Cuidado básico
9 Notas sobre la carga USB
10 Información de servicio de GIGABYTE
11 INFORMACIÓN DE SEGURIDAD
- 11.1 Precauciones de seguridad
- 11.2 Precauciones sobre los peligros de estabilidad
12 Referencias
13 Descargar manual
14 En otros idiomas

INTRODUCCIÓN

Desembalaje

Abra la tapa superior de la caja de embalaje. Luego, observe la etiqueta de desembalaje adherida en la cubierta interior.
Asegurándose de que la caja esté en la orientación correcta, coloque con cuidado la caja sobre la superficie estable.
Abra la cubierta interior.
Tome el conjunto de espuma EPS (a través de las aberturas) para sacarlo de la caja.
Retire los elementos de la espuma EPS superior.
Retire la espuma EPS superior. Luego, puede retirar el monitor de la espuma EPS inferior.

Contenido del paquete

Los siguientes artículos vienen con su caja de embalaje. Si falta alguno de ellos, póngase en contacto con su distribuidor local.

Nota: Conserve la caja de embalaje y los materiales de embalaje para el futuro transporte del monitor.

Descripción general del producto

Vista frontal

LED de encendido

Vista posterior

Botón de control
Bloqueo Kensington
DisplayPort
Puertos HDMI (x2)
Conector para auriculares
Puerto USB ascendente
Puertos USB 3.2 (x2)
Conector de entrada de CA

Nota:

HDMI, el logotipo de HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC.

EMPEZANDO

Instalación de la base del monitor

Coloque el monitor sobre la espuma EPS inferior, con la pantalla hacia abajo.
Alinee y deslice los ganchos superiores del soporte en las ranuras de montaje en la parte posterior del monitor. Empuje el pestillo de bloqueo hacia adelante y luego suelte para asegurar los ganchos inferiores del soporte en las ranuras de montaje en la parte posterior del monitor.
Alinee la base del monitor con el separador debajo del soporte. Luego, coloque la base en el soporte.
Levante el anillo del tornillo y gírelo en el sentido de las agujas del reloj para fijar la base del monitor en su lugar.
Levante el monitor a una posición vertical y colóquelo sobre una mesa.

Ajuste del ángulo de visión

Nota: Sujete la base del monitor para que la pantalla no se caiga cuando realice el ajuste.

Ajuste del ángulo de inclinación

Incline la pantalla hacia adelante o hacia atrás hasta el ángulo de visión deseado (-5˚ a 20˚).

Ajuste de la altura de la pantalla

Baje o levante la pantalla a la altura deseada (0 a 130 mm).

Instalación de un soporte de montaje en pared (opcional)

Utilice solo el kit de montaje en pared de 100 x 100 mm recomendado por el fabricante.

Coloque el monitor sobre la espuma EPS inferior, con la pantalla hacia abajo.
Mientras empuja el pestillo de bloqueo hacia adelante, deslice el soporte hacia atrás para liberar los ganchos superiores de las ranuras de montaje en la parte posterior del monitor. Luego, retire el soporte.
Fije el soporte de montaje a los orificios de montaje en la parte posterior del monitor. Luego, use los tornillos para asegurar el soporte en su lugar.

Nota: Para montar el monitor en la pared, consulte la guía de instalación que se incluye en el kit de soporte de montaje en pared.

Realización de conexiones

Cable DisplayPort
Cable HDMI
Cable de auriculares
Cable USB (A-macho a B-macho)
Cable USB
Cable de alimentación

USO DEL DISPOSITIVO

Encendido/apagado

Encendido

Conecte un extremo del cable de alimentación al conector de entrada de CA en la parte posterior del monitor.
Conecte el otro extremo del cable de alimentación a una toma de corriente.
Pulse el botón Control para encender el monitor. El LED de alimentación se iluminará en blanco, lo que indica que el monitor está listo para usar.

Nota: Si no hay señal, el monitor mostrará la notificación No Signal (Sin señal) durante un tiempo. Luego, el monitor entrará en modo de ahorro de energía y el LED de alimentación se ilumina en blanco y comienza a parpadear con un período de un segundo.

Apagado

Pulse el botón Control durante 2 segundos para apagar el monitor. Nota: Cuando el menú Main (Principal) aparezca en la pantalla, también puede apagar el monitor moviendo el botón Control hacia abajo ( ).

Recomendaciones para la comodidad del usuario

El monitor adopta la tecnología Flicker-Free que elimina el parpadeo del monitor visible para el ojo y evita que los usuarios sufran fatiga visual.
Los siguientes son algunos consejos para una visualización cómoda de su monitor:

Las distancias de visualización óptimas para los monitores varían de aproximadamente 510 mm a 760 mm (20 pulgadas a 30 pulgadas).
Una pauta general es colocar el monitor de manera que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo cuando esté cómodamente sentado.
Utilice una iluminación adecuada para el tipo de trabajo que esté realizando.
Tome descansos regulares y frecuentes (al menos durante 10 minutos) cada 30 minutos.
Asegúrese de apartar periódicamente la vista de la pantalla del monitor y concéntrese en un objeto lejano durante al menos 20 segundos durante los descansos.
El ejercicio ocular puede ayudar a reducir la fatiga visual. Repita estos ejercicios con frecuencia:

mire hacia arriba y hacia abajo
gire lentamente el ojo
mueva los ojos diagonalmente.

Selección de la fuente de entrada

Mueva el botón Control hacia la derecha () para entrar en el menú Input (Entrada).
Mueva el botón Control hacia arriba/abajo () para seleccionar la fuente de entrada deseada. Luego, pulse el botón Control para confirmar.

OPERACIONES

Tecla de acceso rápido

De forma predeterminada, el botón Control se ha asignado con la función específica.
Nota: Para cambiar la función preestablecida de la tecla de acceso rápido, consulte el "Cambio rápido".

Para acceder a la función de tecla de acceso rápido, haga lo siguiente:

Mueva el botón Control hacia arriba () para ingresar al menú Black Equalizer.
Mueva el botón Control hacia arriba/abajo () para ajustar la configuración y presione el botón Control para confirmar.
Mueva el botón Control hacia abajo () para ingresar al menú Modo de imagen.
Mueva el botón Control hacia arriba/abajo () para seleccionar la opción deseada y presione el botón Control para confirmar.
Mueva el botón Control hacia la izquierda () para ingresar al menú Volumen. Mueva el botón Control hacia arriba/abajo () para ajustar el nivel de volumen de los auriculares y presione el botón Control para confirmar.
Mueva el botón Control hacia la derecha () para ingresar al menú Entrada.

Consulte la sección "Selección de la fuente de entrada".
Nota: Para cerrar el menú, mueva el botón Control hacia la izquierda ().

Guía de teclas de función

Presione el botón Control para mostrar el menú Principal.

Luego, use el botón Control para seleccionar la función deseada y configurar los ajustes relacionados.

Panel de control

Cuando aparezca el menú Principal en la pantalla, mueva el botón Control hacia la izquierda () para ingresar al menú Panel de control.

Function: Activar/desactivar la función. Cuando está habilitada, puede seleccionar las opciones deseadas para que se muestren en la pantalla.
Dashboard Location: Especifique la ubicación de la información del Panel de control que se mostrará en la pantalla.
Una vez que se complete la configuración del Panel de control, transferirá los datos del sistema al SOC a través del puerto USB y mostrará el valor de las funciones seleccionadas en la pantalla.

Nota: Asegúrese de que el cable USB esté conectado correctamente al puerto USB ascendente del monitor y al puerto USB de su computadora.

Asistencia de juego

Cuando aparezca el menú Principal en la pantalla, mueva el botón Control hacia la derecha () para ingresar al menú Asistencia de juego.

Game Info: Configure los ajustes relacionados con el juego FPS (First Person Shooting).
- Seleccione Gaming Timer para seleccionar el modo de temporizador de cuenta regresiva. Para desactivar esta función, configure el ajuste en OFF (Apagado).
- Seleccione Gaming Counter o Refresh Rate para habilitar/deshabilitar el contador de juegos o el ajuste de frecuencia de actualización en tiempo real.
- Seleccione Info Location para especificar la ubicación de la información que se mostrará en la pantalla.
Crosshair: Seleccione el tipo de mira deseado para que se adapte a su entorno de juego. Facilita mucho la puntería.
Display Alignment: Cuando la función está habilitada, muestra las líneas de alineación en los cuatro lados de la pantalla, lo que proporciona una herramienta útil para alinear varios monitores a la perfección.

Configurar los ajustes del dispositivo

Cuando aparezca el menú Principal en la pantalla, mueva el botón Control hacia arriba () para ingresar al menú Ajustes.

Nota: Use el botón Control para navegar por el menú y realizar ajustes.

Juegos

Configure los ajustes relacionados con el juego.
Juegos

Elemento	Descripción
Estabilizador de puntería	Cuando esta función está habilitada, reduce el desenfoque de movimiento en juegos de movimiento rápido. Nota: Esta función no está disponible en las siguientes condiciones: cuando la configuración de frecuencia es inferior a 100 Hz. cuando la función FreeSync Premium está activada.
Black Equalizer	Ajusta el brillo de las áreas negras.
Superresolución	Aumenta la nitidez de las imágenes de baja resolución.
Modo de visualización Seleccione la relación de aspecto de la pantalla.	Full: Escala la imagen de entrada para llenar la pantalla. Ideal para imágenes con relación de aspecto de 16:9. Aspect: Muestra la imagen de entrada sin distorsión geométrica llenando la mayor parte posible de la pantalla.
Overdrive	Mejora el tiempo de respuesta del monitor LCD.
AMD FreeSync Premium	Cuando esta función está habilitada, elimina el retraso y el desgarro de la pantalla mientras juega.

Imagen

Configure los ajustes relacionados con la imagen.
Imagen

Seleccione uno de los modos de imagen preestablecidos.

Estándar: Para editar documentos o navegar por sitios web.
FPS: Para jugar juegos FPS (First Person Shooting).
RTS/RPG: Para jugar juegos RTS (Real-Time Strategy) o RPG (Role-Playing Game).
Película: Para ver películas.
Lector: Para ver documentos.
sRGB: Para ver fotos y gráficos en la computadora.
Personalizado 1: Ajustes de modo de imagen personalizados.
Personalizado 2: Ajustes de modo de imagen personalizados.
Personalizado 3: Ajustes de modo de imagen personalizados.

Luego, puede configurar los siguientes ajustes de imagen.

Elemento	Descripción
Brillo	Ajusta el brillo de la imagen.
Contraste	Ajusta el contraste de la imagen.
Color Vibrance	Ajusta la intensidad de los colores más apagados.
Nitidez	Ajusta la nitidez de la imagen.
Gamma	Ajusta el nivel medio de luminancia.
Temperatura de color	Seleccione la temperatura de color. Nota: Seleccione Definido por el usuario para personalizar la temperatura de color ajustando el nivel de rojo (R), verde (G) o azul (B) según su preferencia.
DCR	Ajusta el nivel de negro de la imagen para lograr el contraste óptimo.
Restablecer imagen	Restablece todos los ajustes de imagen a los ajustes predeterminados.

Pantalla

Configure los ajustes relacionados con la pantalla de visualización.

Nota: Cuando la función Overclocking está habilitada, el monitor puede provocar parpadeo u otros efectos adversos que pueden derivarse de la configuración total del sistema y, posiblemente, de las especificaciones del panel de la pantalla. Es posible reducir tales efectos estableciendo una frecuencia de actualización más baja.
Nota: Esta opción solo está disponible para la entrada HDMI.

Elemento	Descripción
Entrada	Seleccione la fuente de entrada.
Overclock	Habilite el monitor para aplicar una frecuencia de actualización más alta.
Rango RGB	Seleccione un ajuste de rango RGB apropiado o deje que el monitor lo detecte automáticamente.
Overscan	Cuando esta función está habilitada, amplía ligeramente la imagen de entrada para ocultar los bordes más externos de la imagen. Nota: Esta opción solo está disponible para la entrada HDMI.

Sistema

Configure los ajustes relacionados con el sistema.
Sistema

Elemento	Descripción
Audio	Configure los ajustes de audio. Volume (Volumen): Ajuste el nivel de volumen. Mute (Silenciar): Activar/desactivar la función de silencio.
Ajustes de OSD	Configure los ajustes relacionados con el menú de visualización en pantalla (OSD). Tiempo de visualización: Establezca la duración de tiempo que el menú OSD permanece en la pantalla. Transparencia de OSD: Ajuste la transparencia del menú OSD. Bloqueo de OSD: Cuando esta función está habilitada, no se permite ningún ajuste de OSD. Nota: Para desactivar la función de bloqueo de OSD, presione la tecla Control. Cuando aparezca el mensaje en la pantalla, seleccione Yes (Sí) para confirmar.
Cambio rápido	Asigne la función de las teclas de acceso rápido. Opciones disponibles: Estabilizador de puntería, Black Equalizer, Volumen, Entrada, Contraste, Brillo y Modo de imagen. La configuración predeterminada de las teclas de acceso rápido es la siguiente: Arriba (): Black Equalizer Abajo (): Modo de imagen Derecha (): Entrada Izquierda (): Volumen Nota: El monitor utiliza un panel de luz azul baja y cumple con la solución de hardware de luz azul baja de TÜV Rheinland en el modo de configuración predeterminada/restablecimiento de fábrica (Brillo: 45 %, Contraste: 50 %, CCT: Normal, Modo preestablecido: Estándar).
Otros ajustes	Aviso de resolución: Cuando esta función está habilitada, el mensaje de resolución recomendada aparecerá en la pantalla cuando el monitor cambie a otra fuente de entrada. Cambio automático de entrada: Cuando esta función está habilitada, cambia automáticamente a una fuente de entrada disponible. Apagado automático: Cuando esta función está habilitada, el monitor se apagará automáticamente después de un cierto período de tiempo. Indicador LED: De forma predeterminada, el indicador LED está configurado en Always ON (Siempre encendido). Always ON (Siempre encendido): El LED de alimentación se ilumina en blanco durante el funcionamiento. Always OFF (Siempre apagado): Apaga el LED de alimentación. Standby ON (En espera encendido): El LED de alimentación se ilumina en blanco en el modo de espera. Cuando la fuente de alimentación está apagada, el LED de alimentación permanecerá apagado. Carga USB(A/C): Habilite o deshabilite la función de carga USB tipo A (5 V/1,5 A) en el modo de espera.

Idioma

Seleccione un idioma disponible para el menú OSD.
Idioma

Guardar ajustes

Establezca las configuraciones de OSD personalizadas para Setting1, Setting2 o Setting3.

Elemento	Descripción
Guardar	Guarda los ajustes personalizados.
Cargar	Carga los ajustes guardados.

Restablecer todo

Restaura el monitor a su configuración predeterminada de fábrica.

Especificaciones

Elemento	Especificaciones
Tamaño del panel	23,8 pulgadas
Relación de aspecto	16:9
Resolución	1920 x 1080
Vida útil del LED	30.000 horas
Separación de píxeles	0.2745(H) x 0.2745(V)
Brillo	300 nits (típ.)
Relación de contraste	1100:1 (típ.)
Profundidad de color	16,7 millones
Área de visualización activa	527.04(H) x 296.46(V)
Ángulo de visión	178°(H) / 178°(V)
Terminales de entrada/salida	2x HDMI 2.0 1x DP1.2 1x Auriculares 1x USB ascendente 2x USB 3.2 (descendente) con capacidad de carga BC 1.2 de 5 V/1,5 A
Fuente de alimentación	CA 100~240 V a 50/60 Hz
Consumo de energía	Encendido: 20 W En espera: < 0,5 W Apagado: < 0,3 W Nota: La condición de prueba sigue los estándares de la CEC.
Dimensiones (An x Al x Pr)	541 x 519,3 x 136,75 mm (con soporte)
Peso	4,8 ±0,5 kg (con soporte) 3,2 ±0,5 kg (sin soporte)
Rango de temperatura (en funcionamiento)	0°C a 40°C

Nota: Las especificaciones están sujetas a cambios sin previo aviso.

Lista de tiempos admitidos

Lista de tiempos	HDMI	DisplayPort
720X400 / 70Hz	V	V
720X400 / 88Hz	V	V
640X480 / 60Hz	V	V
640X480 / 67Hz	V	V
640X480 / 72Hz	V	V
640X480 / 75Hz	V	V
800X600 / 56Hz	V	V
800X600 / 60Hz	V	V
800X600 / 72Hz	V	V
800X600 / 75Hz	V	V
832X624 / 75Hz	V	V
1024X768 / 87Hz	V	V
1024X768 / 60Hz	V	V
1024X768 / 70Hz	V	V
1024X768 / 75Hz	V	V
1280X1024 / 75Hz	V	V
1152X870 / 75Hz	V	V
1152X864 / 75Hz/4:3	V	V
1280X720 / 60Hz/16:9	V	V
1280X800 / 60Hz/16:10	V	V
1280X960 / 60Hz/4:3	V	V
1280X1024 / 60Hz/5:4	V	V
1440X900 / 60Hz/16:10	V	V
1600X900 / 60Hz/16:9	V	V
1680X1050 / 60Hz/16:10	V	V
720X480 / 60Hz	V	V
1280X720 / 50Hz	V	V
1280X720 / 60Hz	V	V
1280X720 / 100Hz	V	V
1440X480 / 60Hz	V	V
1920X1080 / 50Hz	V	V
1920X1080 / 60Hz	V	V
1920X1080 / 100Hz	V	V
1920X1080 / 120Hz	V	V
1920x1080 / 144Hz	V	V
1920X1080 / 165Hz	V	V

Resolución de problemas

Problema	Posibles soluciones
Sin alimentación	Asegúrese de que el cable de alimentación esté correctamente conectado a la fuente de alimentación y al monitor. Compruebe el cable y el enchufe para asegurarse de que no estén rotos. Asegúrese de que el monitor esté encendido.
No aparece ninguna imagen en la pantalla	Asegúrese de que el monitor y el ordenador estén conectados correctamente y que ambos dispositivos estén encendidos. Asegúrese de haber seleccionado la fuente de entrada correcta. Ajuste la configuración de brillo y contraste.
La imagen no llena toda la pantalla	Pruebe con un ajuste diferente de Display Mode (Modo de visualización) (relación de aspecto).
Los colores están distorsionados	Asegúrese de que el cable de señal de entrada esté correctamente conectado. Configure los ajustes relacionados con la imagen. Consulte la sección "Imagen".
No hay sonido o el volumen es bajo	Asegúrese de que el cable de los auriculares esté correctamente conectado. Ajuste el nivel de volumen. Ajuste la configuración relacionada con el sonido de su ordenador.

Nota: Si el problema persiste, póngase en contacto con nuestro servicio de atención al cliente para obtener más ayuda.

Cuidado básico

Cuando la pantalla se ensucie, haga lo siguiente para limpiarla:

Limpie la pantalla con un paño suave que no suelte pelusa para eliminar cualquier resto de polvo.
Rocíe o aplique el líquido de limpieza sobre un paño suave. A continuación, limpie suavemente la pantalla con el paño húmedo.

Nota:

Asegúrese de que el paño esté húmedo, pero no mojado.
Al limpiar, evite aplicar una presión excesiva sobre la pantalla.
Los limpiadores ácidos o abrasivos pueden dañar la pantalla.

Notas sobre la carga USB

Los siguientes dispositivos no son compatibles con BC 1.2 del modo CDP. Cuando el concentrador está conectado a un PC, estos dispositivos no se pueden cargar con el cable USB.

Proveedor	Dispositivo	PID/VID
Apple	iPad	PID_129A/VID_05AC
Samsung	GALAXY Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Información de servicio de GIGABYTE

Para obtener más información sobre el servicio, visite el sitio web oficial de GIGABYTE: https://www.gigabyte.com/

INFORMACIÓN DE SEGURIDAD

Lea las siguientes Precauciones de seguridad antes de usar el monitor.

Precauciones de seguridad

Utilice únicamente los accesorios que se suministran con el monitor o los que recomienda el fabricante.
Mantenga la bolsa de embalaje de plástico del producto en un lugar al que no puedan acceder los niños.
Antes de conectar el monitor a la toma de corriente, asegúrese de que la tensión nominal del cable de alimentación sea compatible con las especificaciones de alimentación del país en el que se encuentra.
El enchufe del cable de alimentación debe conectarse a una toma de corriente correctamente cableada y con conexión a tierra.
No toque el enchufe con las manos mojadas, ya que podría provocar una descarga eléctrica.
Coloque el monitor en un lugar estable y bien ventilado.
No coloque el monitor cerca de fuentes de calor, como radiadores eléctricos o la luz solar directa.
Los orificios o aberturas del monitor son para la ventilación. No cubra ni bloquee los orificios de ventilación con ningún objeto.
No utilice el monitor cerca de agua, bebidas o cualquier tipo de líquido. Si no lo hace, podría provocar una descarga eléctrica o dañar el monitor.
Asegúrese de desenchufar el monitor de la toma de corriente antes de limpiarlo.
Como la superficie de la pantalla es fácil de rayar, evite tocar la superficie con objetos duros o afilados.
Utilice un paño suave que no suelte pelusa en lugar de un pañuelo de papel para limpiar la pantalla. Puede utilizar un limpiador de cristales para limpiar el monitor si es necesario. Sin embargo, nunca rocíe el limpiador directamente sobre la pantalla.
Desconecte el cable de alimentación si no va a utilizar el monitor durante un largo periodo de tiempo.
No intente desmontar o reparar el monitor usted mismo.

Precauciones sobre los peligros de estabilidad

El producto puede caerse y provocar lesiones personales graves o la muerte. Para evitar lesiones, este producto debe fijarse de forma segura al suelo/pared de acuerdo con las instrucciones de instalación.
Se pueden evitar muchas lesiones, especialmente en los niños, tomando precauciones sencillas como:
Utilice SIEMPRE soportes o métodos de instalación recomendados por el fabricante del conjunto de productos.
Utilice SIEMPRE muebles que puedan soportar el producto de forma segura.
Asegúrese SIEMPRE de que el producto no sobresalga del borde del mueble de soporte.
Eduque SIEMPRE a los niños sobre los peligros de subirse a los muebles para alcanzar el producto o sus controles.
Pase SIEMPRE los cables conectados a su producto de forma que no se pueda tropezar con ellos, tirar de ellos o agarrarlos.
NUNCA coloque el producto sobre muebles altos (por ejemplo, armarios o librerías) sin anclar tanto el mueble como el producto a un soporte adecuado.
NUNCA coloque el producto sobre tela u otros materiales que puedan estar situados entre el producto y el mueble de soporte.
NUNCA coloque elementos que puedan tentar a los niños a trepar, como juguetes y mandos a distancia, en la parte superior del producto o del mueble sobre el que se coloca el producto.
Si el producto existente va a conservarse y trasladarse, deben aplicarse las mismas consideraciones que las anteriores.
Para evitar lesiones personales o daños en el producto causados por vuelcos debidos a terremotos u otras sacudidas, asegúrese de instalar el producto en un lugar estable y tome medidas para evitar que se caiga.

Referencias

GIGABYTE Global

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del monitor para juegos GIGABYTE G24F 2
