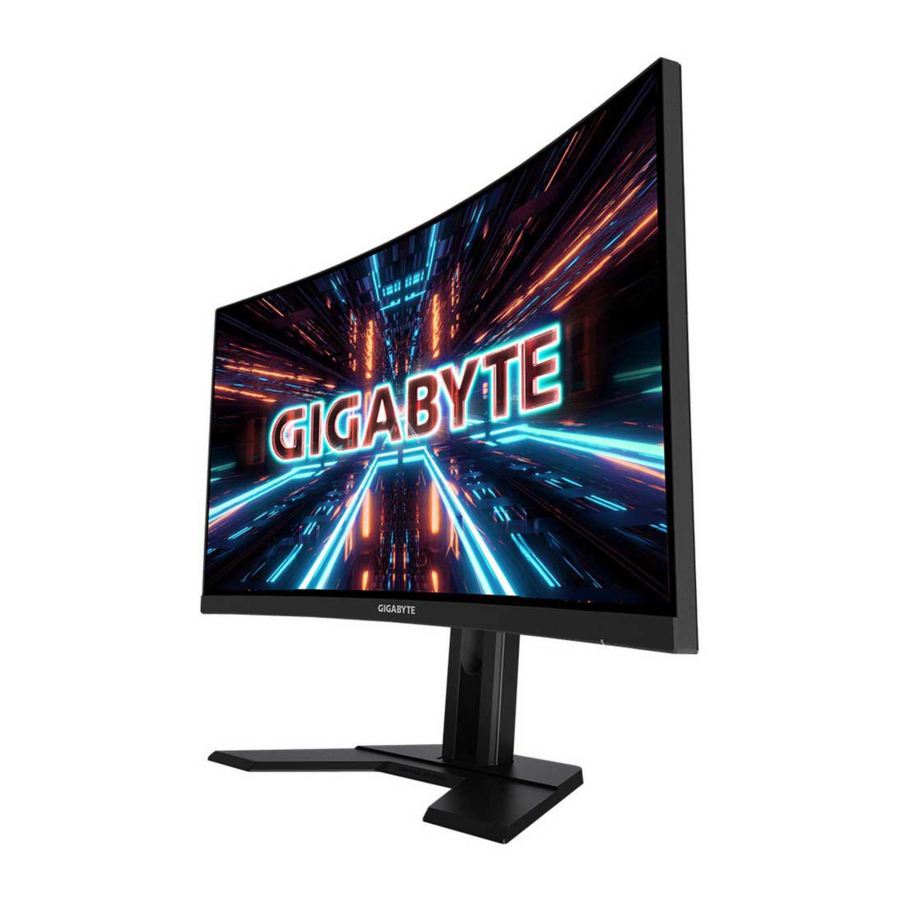

GIGABYTE G27QC A - Manual del Monitor para Juegos

Contenidos

1 INTRODUCCIÓN
2 COMENZANDO
3 USO DEL DISPOSITIVO
4 OPERACIONES
5 Especificaciones
6 Lista de tiempos admitidos
7 Resolución de problemas
8 Cuidado básico
9 Notas sobre la carga USB
10 INFORMACIÓN DE SEGURIDAD
11 Referencias
12 Descargar manual
13 En otros idiomas

INTRODUCCIÓN

Desembalaje

Abra la cubierta superior de la caja de embalaje. Luego observe las instrucciones de desembalaje adjuntas en la cubierta interior. Asegurándose de que la caja esté en la orientación correcta, coloque con cuidado la caja sobre una superficie estable.
Abra la cubierta interior. Agarre el conjunto de espuma EPS (a través de las aberturas) para sacarlo de la caja.
Retire los elementos de la espuma EPS superior.
Retire la espuma EPS superior. Luego puede retirar el soporte de la espuma EPS inferior.

Contenido del Paquete

Los siguientes elementos vienen con su caja de embalaje. Si falta alguno de ellos, póngase en contacto con su distribuidor local.

Nota: Por favor, conserve la caja de embalaje y los materiales de embalaje para el futuro transporte del monitor.

Descripción General del Producto

Vista Frontal

LED de Encendido
Botón de control

Vista Trasera

Conector de CA IN
Bloqueo Kensington
Puertos HDMI (x2)
DisplayPort

Conector para auriculares
Puertos USB 3.0 (x2)
Puerto USB de subida

COMENZANDO

Instalación de la Base del Soporte

Alinee la base del soporte con el soporte debajo del soporte. Luego, fije la base al soporte. Apriete el tornillo para asegurar la base del monitor en su lugar.
Nota: Puede usar una moneda o un destornillador pequeño de cabeza plana para apretar el tornillo.
Levante el soporte y la base ensamblados a una posición vertical y colóquelos sobre una mesa. Luego, baje la placa del soporte para permitir que la placa de seguridad se libere automáticamente de su ranura.
Coloque el monitor sobre el cojín del paquete o una superficie plana, con la pantalla hacia abajo. Rompa la bolsa de EPE, instale el soporte en la parte trasera del monitor. Luego, puede tomar el monitor de la espuma EPS inferior sosteniendo el brazo del soporte. Levante con cuidado el monitor. Colóquelo en posición vertical sobre una mesa.

Levante el monitor

Saque el monitor de la caja sujetando el brazo del soporte. Levante con cuidado el monitor, gírelo y colóquelo en posición vertical sobre su soporte en una superficie plana y uniforme. Retire la envoltura de espuma del monitor.

Nota: Considere guardar la caja y el embalaje en el almacenamiento para su uso en el futuro cuando necesite transportar el monitor. El embalaje de espuma ajustado es ideal para proteger el monitor durante el transporte.

Ajuste del Ángulo de Visión

Nota: Sujete la base del monitor para que la pantalla no se caiga cuando realice el ajuste.

Ajuste del Ángulo de Inclinación
Incline la pantalla hacia adelante o hacia atrás hasta el ángulo de visión deseado (de -5˚ a 20˚).

Cambio de la Orientación de la Pantalla
Eleve la pantalla a la posición más alta (130 mm).

Nota: Antes de realizar el ajuste de altura, asegúrese de haber retirado la placa de seguridad del soporte.

Instalación de un Soporte de Montaje en Pared (Opcional)

Utilice únicamente el kit de montaje en pared de 100 x 100 mm recomendado por el fabricante.

Coloque el monitor sobre una superficie plana, con la pantalla hacia abajo.
Nota: Recomendamos que cubra la superficie de la mesa con un paño suave para evitar dañar el monitor.
Empuje los clips de bloqueo hacia adentro para separar el soporte del monitor.
Tire del soporte ligeramente hacia abajo para desenganchar los ganchos. Luego retire el soporte.
Fije el soporte de montaje a los orificios de montaje en la parte trasera del monitor. Luego, utilice los tornillos para asegurar el soporte en su lugar.
Nota: Para montar el monitor en la pared, consulte la guía de instalación que se incluye en el kit de soporte de montaje en pared.

Realización de Conexiones

Cable de alimentación
Cable HDMI
Cable DisplayPort
Cable de auriculares

Cable USB
Cable USB (A-Macho a B-Macho)

USO DEL DISPOSITIVO

Encendido/Apagado

Asegúrese de que el interruptor de alimentación junto al conector de entrada de alimentación de CA esté en la posición ON (encendido).

Encendido

Conecte un extremo del cable de alimentación al conector de CA IN en la parte trasera del monitor.
Conecte el otro extremo del cable de alimentación a una toma de corriente.
Presione el botón Control (control) para encender el monitor. El LED de encendido se iluminará en blanco, lo que indica que el monitor está listo para usar.

Apagado
Presione el botón Control (control) durante 2 segundos para apagar el monitor.
Nota: Cuando aparezca el menú Main (principal) en la pantalla, también puede apagar el monitor moviendo el botón Control (control) hacia abajo .

Recomendaciones para la Comodidad del Usuario

Los siguientes son algunos consejos para una visualización cómoda de su monitor:

Las distancias de visualización óptimas para los monitores varían de aproximadamente 510 mm a 760 mm (20" a 30").
Una pauta general es colocar el monitor de manera que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo de ella cuando esté sentado cómodamente.
Utilice una iluminación adecuada para el tipo de trabajo que esté realizando.
Tome descansos regulares y frecuentes (al menos durante 10 minutos) cada media hora.
Asegúrese de apartar la vista periódicamente de la pantalla del monitor y enfóquese en un objeto lejano durante al menos 20 segundos durante los descansos.
El ejercicio ocular puede ayudar a reducir la fatiga visual. Repita estos ejercicios con frecuencia:

mire hacia arriba y hacia abajo
gire lentamente el ojo
mueva los ojos diagonalmente.

Selección de la Fuente de Entrada

Mueva el botón Control (control) hacia la derecha () para ingresar al menú Input (entrada).
Mueva el botón Control (control) al centro () para seleccionar la fuente de entrada deseada. Luego presione el botón Control (control) para confirmar.

OPERACIONES

Tecla de acceso rápido
De forma predeterminada, el botón Control ha sido asignado con la función específica.
Nota: Para cambiar la función preestablecida de la tecla de acceso rápido, consulte la sección "Cambio Rápido".
Para acceder a la función de tecla de acceso rápido, haga lo siguiente:

Mueva el botón Control hacia arriba para entrar al menú de Black Equalizer (Ecualizador de Negros). Mueva el botón Control hacia arriba/abajo ( ) para ajustar la configuración y presione el botón Control para confirmar.

Mueva el botón Control hacia abajo para entrar al menú de Picture Mode (Modo de Imagen). Mueva el botón Control al centro ( ) para seleccionar la opción deseada y presione el botón Control para confirmar.

Mueva el botón Control hacia la izquierda ( ) para entrar al menú de Volume (Volumen). Mueva el botón Control hacia arriba/abajo ( ) para ajustar el nivel de volumen de los auriculares y presione el botón Control para confirmar.

Mueva el botón Control hacia la derecha () para entrar al menú de Input (Entrada). Consulte la sección "Selección de la fuente de entrada".
Nota: Para cerrar el menú, mueva el botón Control hacia la izquierda ( ).

Guía de Teclas de Función

Presione el botón Control para mostrar el menú Main (Principal).

Luego use el botón Control para seleccionar la función deseada y configurar los ajustes relacionados.

Dashboard
Cuando el menú Main (Principal) aparezca en la pantalla, mueva el botón Control hacia la izquierda ( ) para entrar al menú Dashboard (Panel de Control).

Function (Función): Activar/Desactivar la función. Cuando está activada, puede seleccionar la(s) opción(es) deseada(s) para que se muestren en la pantalla.
Dashboard Location (Ubicación del Panel de Control): Especifique la ubicación de la información del Panel de Control que se mostrará en la pantalla.

Una vez que la configuración del Dashboard (Panel de Control) esté completa, transferirá los datos del sistema al SOC a través del puerto USB y mostrará el valor de la(s) función(es) seleccionada(s) en la pantalla.

Nota: Asegúrese de que el cable USB esté conectado correctamente al puerto USB ascendente del monitor y al puerto USB de su computadora.
Nota: Se requiere la instalación y ejecución del software "OSD Sidekick".

Game Assist (Asistencia de Juego)

Cuando el menú Main (Principal) aparezca en la pantalla, mueva el botón Control hacia la derecha () para entrar al menú Game Assist (Asistencia de Juego).
Game INFO (Información del Juego): Configure los ajustes relacionados con el juego FPS (First Person Shooting - Disparos en Primera Persona).
√ Seleccione Gaming Timer (Temporizador de Juego) para seleccionar el modo de temporizador de cuenta regresiva. Para desactivar esta función, configure el ajuste en OFF (Apagado).
√ Seleccione Gaming Counter (Contador de Juego) o Refresh Rate (Tasa de Refresco) para activar/desactivar el contador de juego o el ajuste de tasa de refresco en tiempo real.
√ Seleccione Info Location (Ubicación de la Información) para especificar la ubicación de la información que se mostrará en la pantalla.
Crosshair (Mira): Seleccione el tipo de mira deseado para adaptarse a su entorno de juego. Facilita mucho la puntería.
Display Alignment (Alineación de Pantalla): Cuando la función está activada, muestra las líneas de alineación en los cuatro lados de la pantalla, proporcionando una herramienta útil para alinear varios monitores perfectamente.

Configurar los ajustes del dispositivo

Cuando el menú Main (Principal) aparezca en la pantalla, mueva el botón Control hacia arriba () para entrar al menú Settings (Ajustes).
Nota: Use el botón Control para navegar a través del menú y hacer ajustes.

Gaming (Juegos)
Configure los ajustes relacionados con los juegos.

Item (Elemento)	Description (Descripción)
Aim Stabilizer (Estabilizador de Puntería)	Cuando esta función está habilitada, reduce el desenfoque de movimiento en juegos de ritmo rápido. Nota: Esta función no está disponible bajo las siguientes condiciones: cuando la configuración de frecuencia es menor a 100Hz. cuando la función Adaptive Sync está activada.
Black Equalizer (Ecualizador de Negros)	Ajusta el brillo de las áreas negras.
Super Resolution (Super Resolución)	Afina las imágenes de baja resolución.
Display Mode (Modo de Visualización)	Seleccione la relación de aspecto de la pantalla. Full (Completo): Escala la imagen de entrada para llenar la pantalla. Ideal para imágenes con relación de aspecto 16:9. Aspect (Aspecto): Muestra la imagen de entrada sin distorsión geométrica, llenando la mayor parte posible de la pantalla. 1:1: Muestra la imagen de entrada en su resolución nativa sin escalado. 22"W (16:10): Muestra la imagen de entrada como si estuviera en un monitor de 22"W con relación de aspecto 16:10. 23"W (16:9): Muestra la imagen de entrada como si estuviera en un monitor de 23"W con relación de aspecto 16:9. 23.6"W (16:9): Muestra la imagen de entrada como si estuviera en un monitor de 23.6"W con relación de aspecto 16:9. 24"W (16:9): Muestra la imagen de entrada como si estuviera en un monitor de 24"W con relación de aspecto 16:9 Nota: Esta opción no es compatible con las funciones Adaptive Sync y PIP/PBP.
Overdrive	Mejora el tiempo de respuesta del monitor LCD.
Adaptive Sync	Cuando esta función está habilitada, elimina el retraso y el tearing de la pantalla mientras se juega.

Picture (Imagen)
Configure los ajustes relacionados con la imagen.

Item (Elemento)	Description (Descripción)
Standard (Estándar)	Para editar documentos o navegar por sitios web.
FPS	Para jugar juegos FPS (First Person Shooting - Disparos en Primera Persona).
RTS/RPG	Para jugar juegos RTS (Real-Time Strategy - Estrategia en Tiempo Real) o RPG (Role-Playing Game - Juego de Rol).
Movie (Película)	Para ver películas.
Reader (Lector)	Para ver documentos.
sRGB	Para ver fotos y gráficos en la computadora.
Custom 1 (Personalizado 1)	Ajustes de modo de imagen personalizados.
Custom 2 (Personalizado 2)	Ajustes de modo de imagen personalizados.
Custom 3 (Personalizado 3)	Ajustes de modo de imagen personalizados.

Nota: El modo de imagen "Standard" (Estándar), Luz azul baja "Level 10" (Nivel 10) es la configuración optimizada en cumplimiento con la Certificación de Luz Azul Baja de TUV".

Display (Pantalla)
Configure los ajustes relacionados con la pantalla.

Item (Elemento)	Description (Descripción)
Input (Entrada)	Seleccione la fuente de entrada.
HDMI RGB PC Range (Rango RGB de PC HDMI)	Seleccione un ajuste de rango RGB apropiado o deje que el monitor lo detecte automáticamente. Nota: Esta opción solo está disponible para la entrada HDMI.
Overscan	Cuando esta función está habilitada, agranda ligeramente la imagen de entrada para ocultar los bordes exteriores de la imagen.

PIP/PBP
Configure los ajustes relacionados con multi-imagen.

Item (Elemento)	Description (Descripción)
OFF (Apagado)	Desactiva la función PIP/PBP.
PIP	Divide la pantalla en 2 partes (ventana principal y ventana insertada). Source (Fuente): Cambia la fuente de entrada para la ventana insertada. PIP Size (Tamaño PIP): Ajusta el tamaño de la ventana insertada. Location (Ubicación): Mueve la posición de la ventana insertada. Display Switch (Cambio de Pantalla): Intercambia las dos ventanas. Audio Switch (Cambio de Audio): Selecciona de qué fuente de audio quieres escuchar el sonido.
PBP	Muestra la pantalla dividida 1x1 (ventanas izquierda y derecha). Source (Fuente): Cambia la fuente de entrada para la ventana derecha. Display Switch (Cambio de Pantalla): Intercambia las dos ventanas. Audio Switch (Cambio de Audio): Selecciona de qué fuente de audio quieres escuchar el sonido.

System (Sistema)
Configure los ajustes relacionados con el sistema.

Item (Elemento)	Description (Descripción)
Audio	Configure los ajustes de los auriculares. Volume (Volumen): Ajusta el nivel de volumen. Mute (Silenciar): Activa/Desactiva la función de silencio.
OSD Settings (Ajustes OSD)	Configure los ajustes relacionados con el menú de visualización en pantalla (OSD). Display Time (Tiempo de Visualización): Establece la duración de tiempo que el menú OSD permanece en la pantalla. OSD Transparency (Transparencia OSD): Ajusta la transparencia del menú OSD. OSD Lock (Bloqueo OSD): Cuando esta función está habilitada, no se permite ningún ajuste OSD. Nota: Para desactivar la función de bloqueo OSD, presione la tecla Control. Cuando el mensaje aparezca en la pantalla, seleccione Yes (Sí) para confirmar.
Quick Switch (Cambio Rápido)	Asigna la función de las teclas de acceso rápido. Opciones disponibles: Aim Stabilizer (Estabilizador de Puntería), Black Equalizer (Ecualizador de Negros), Low Blue Light (Luz Azul Baja), Volume (Volumen), Input (Entrada), Contrast (Contraste), Brightness (Brillo) y Picture Mode (Modo de Imagen). La configuración predeterminada de las teclas de acceso rápido es la siguiente: Up (Arriba) (): Black Equalizer (Ecualizador de Negros) Down (Abajo) : Picture Mode (Modo de Imagen) Right (Derecha) (): Input (Entrada) Left (Izquierda) (): Volume (Volumen)
Other Settings (Otros Ajustes)	Resolution Notice (Aviso de Resolución): Cuando esta función está habilitada, el mensaje de resolución actual aparecerá en la pantalla cuando el monitor cambie a otra fuente de entrada. Input Auto Switch (Cambio Automático de Entrada): Cuando esta función está habilitada, cambia automáticamente a una fuente de entrada disponible. Auto Power Off (Apagado Automático): Cuando esta función está habilitada, el monitor se apagará automáticamente después de un cierto período de tiempo. DisplayPort Ver. (Versión de DisplayPort): Establece la versión de DisplayPort a 1.1, 1.2, 1.2+HDR Nota: Asegúrese de configurar esta opción según la versión de DisplayPort compatible con su tarjeta gráfica.

Language (Idioma)

Item (Elemento)	Description (Descripción)
Language (Idioma)	Seleccione un idioma disponible para el menú OSD.

Save Settings (Guardar Ajustes)
Guarda todos los datos.

Item (Elemento)	Description (Descripción)
Setting1 (Ajuste 1)	Después de seleccionar, aparecerá el menú Guardar y Cargar para que el jugador elija.
Setting2 (Ajuste 2)	Después de seleccionar, aparecerá el menú Guardar y Cargar para que el jugador elija.
Setting3 (Ajuste 3)	Después de seleccionar, aparecerá el menú Guardar y Cargar para que el jugador elija.

Reset All (Restablecer Todo)
Restaura el monitor a su configuración predeterminada de fábrica.

Especificaciones

Artículo	Especificaciones
Tamaño del panel	27 pulgadas
Relación de aspecto	16:9
Resolución	2560 x 1440
Tasa de refresco	165Hz
Vida útil del LED	30000 horas (mín.)
Pixel Pitch	0.2331(H) x 0.2331(V)
Tiempo de respuesta	1ms MPRT
Brillo	250 nits (típ.) / 200 nits (mín.)
Relación de contraste	4000:1 (típ.)
Profundidad de color	16.7M (8Bit)
Área de visualización activa	596.736(H) x 335.664(V)
Ángulo de visión	178°(H)/178°(V)
Frecuencia	48~165Hz
Terminales de entrada/salida	2x HDMI 2.0 1x DP 1.2 1x Headphone 2x USB 3.0 (downstream) con capacidad de carga BC 1.2 5V/1.5A 1x USB upstream
Fuente de alimentación	CA 100 ~ 240V a 50/60Hz
Consumo de energía	Encendido: 70W (Máx.) En espera: 0.3W Apagado: 0.2W
Dimensiones (An x Al x Pr)	700 X 481 X 248 mm (con soporte)
Peso	6.33 kg (Neto)
Rango de temperatura (operación)	0°C a 40°C

Nota: Las especificaciones están sujetas a cambios sin previo aviso.

Lista de tiempos admitidos

Puerto	QHD	Puerto	QHD
HDMI	640x480@60Hz	DP	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1280x720@144Hz		1280x720@144Hz
	1920x1080@60Hz		1920x1080@60Hz
	1920x1080@120Hz		1920x1080@120Hz
	1920x1080@144Hz		1920x1080@165Hz
	2560x1440@60Hz		2560x1440@60Hz
	2560x1440@120Hz		2560x1440@120Hz
	2560x1440@144Hz		2560x1440@165Hz

Resolución de problemas

Problema	Posible(s) solución(es)
Sin energía	Asegúrese de que el cable de alimentación esté conectado correctamente a la fuente de alimentación y al monitor. Compruebe el cable y el enchufe para asegurarse de que no estén rotos. Asegúrese de que el monitor esté encendido.
No aparece ninguna imagen en la pantalla	Asegúrese de que el monitor y la computadora estén conectados correctamente y que ambos dispositivos estén encendidos. Asegúrese de haber seleccionado la fuente de entrada correcta.
La imagen no llena toda la pantalla	Pruebe con una configuración diferente de Display Mode (Modo de visualización) (relación de aspecto).
Los colores están distorsionados	Asegúrese de que el cable de señal de entrada esté conectado correctamente. Configure los ajustes relacionados con la imagen. Consulte la sección "Imagen".
No hay sonido o el volumen es bajo	Asegúrese de que el cable de los auriculares esté conectado correctamente. Ajuste el nivel de volumen. Compruebe la configuración de Audio Source (Fuente de audio). Ajuste la configuración relacionada con el sonido de su computadora.

Nota: Si el problema persiste, póngase en contacto con nuestro servicio de atención al cliente para obtener más ayuda.

Cuidado básico

Cuando la pantalla se ensucie, haga lo siguiente para limpiarla:

Limpie la pantalla con un paño suave que no suelte pelusa para eliminar el polvo residual.
Rocíe o aplique el líquido de limpieza sobre un paño suave. A continuación, limpie suavemente la pantalla con el paño húmedo.

Nota:

Asegúrese de que el paño esté húmedo, pero no mojado.
Al limpiar, evite aplicar una presión excesiva sobre la pantalla.
Los limpiadores ácidos o abrasivos pueden dañar la pantalla.

Notas sobre la carga USB

Los siguientes dispositivos no son compatibles con BC 1.2 del modo CDP. Cuando el Hub está conectado a una PC, estos dispositivos no se pueden cargar con el cable USB.

Vendedor	Dispositivo	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Información de servicio de GIGABYTE
Para obtener más información sobre el servicio, visite el sitio web oficial de GIGABYTE:

https://www.gigabyte.com/

INFORMACIÓN DE SEGURIDAD

Precauciones de seguridad
Lea las siguientes Precauciones de seguridad antes de utilizar el monitor.

Utilice únicamente los accesorios que se suministran con el monitor o los que recomienda el fabricante.
Mantenga la bolsa de plástico del embalaje del producto en un lugar al que no puedan acceder los niños.
Antes de conectar el monitor a la toma de corriente, asegúrese de que la tensión nominal del cable de alimentación es compatible con las especificaciones de alimentación del país en el que se encuentra.
El enchufe del cable de alimentación debe conectarse a una toma de corriente correctamente cableada y con conexión a tierra.
No toque el enchufe con las manos mojadas, ya que podría provocar una descarga eléctrica.
Coloque el monitor en un lugar estable y bien ventilado.
No coloque el monitor cerca de fuentes de calor como radiadores eléctricos o la luz solar directa.
Los orificios o aberturas del monitor son para la ventilación. No cubra ni bloquee los orificios de ventilación con ningún objeto.
No utilice el monitor cerca de agua, bebidas o cualquier tipo de líquido. Si no lo hace, puede provocar una descarga eléctrica o dañar el monitor.
Asegúrese de desenchufar el monitor de la toma de corriente antes de limpiarlo.
Como la superficie de la pantalla es fácil de rayar, evite tocar la superficie con objetos duros o afilados.
Utilice un paño suave que no suelte pelusa en lugar de un pañuelo de papel para limpiar la pantalla. Puede utilizar un limpiacristales para limpiar el monitor si es necesario. Sin embargo, nunca rocíe el limpiador directamente sobre la pantalla.
Desconecte el cable de alimentación si no va a utilizar el monitor durante un período de tiempo prolongado.
No intente desmontar o reparar el monitor usted mismo.

Referencias

GIGABYTE Global

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar GIGABYTE G27QC A - Manual del Monitor para Juegos
