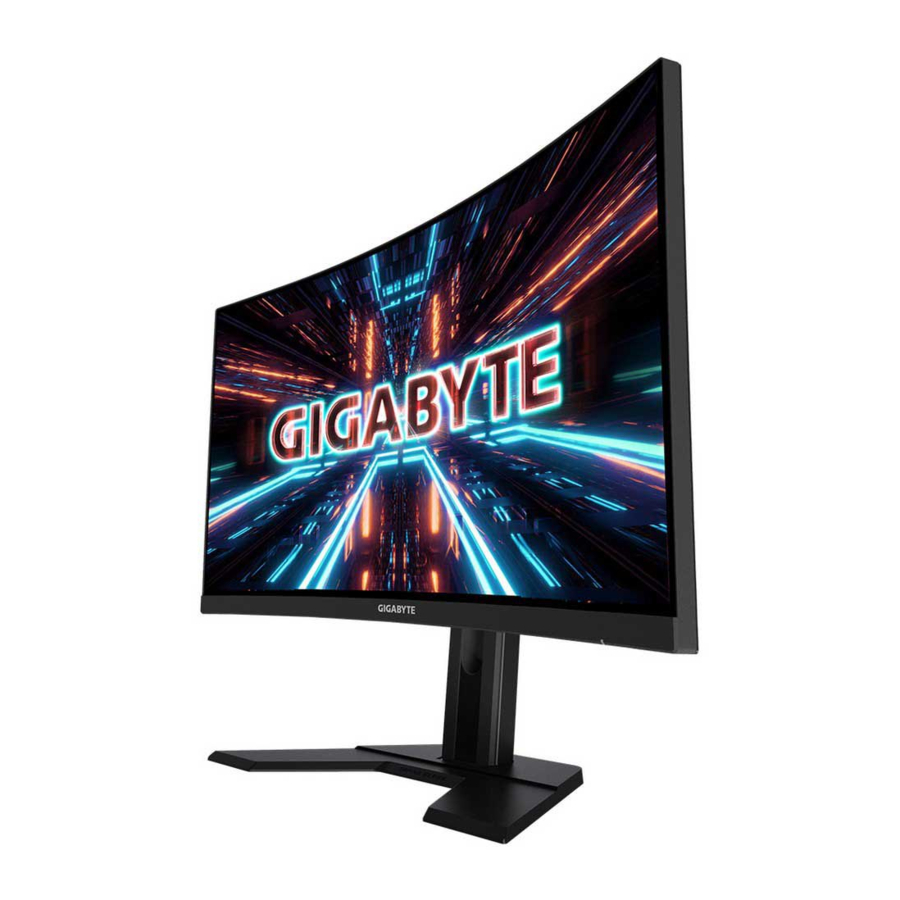

GIGABYTE G27QC A - Manuale del monitor da gioco

Contenuti

1 INTRODUZIONE
2 INIZIARE
3 UTILIZZO DEL DISPOSITIVO
4 OPERAZIONI
5 Specifiche
6 Elenco delle temporizzazioni supportate
7 Risoluzione dei problemi
8 Manutenzione di base
9 Note sulla ricarica USB
10 INFORMAZIONI DI SICUREZZA
11 Riferimenti
12 Scarica manuale
13 In altre lingue

INTRODUZIONE

Disimballaggio

Aprire il coperchio superiore della scatola. Quindi osservare le istruzioni di disimballaggio allegate al coperchio interno. Assicurandosi che la scatola sia nell'orientamento corretto, appoggiare con cura la scatola su una superficie stabile.
Aprire il coperchio interno. Afferrare l'assemblaggio di schiuma EPS (attraverso le aperture) per estrarlo dalla scatola.
Rimuovere gli elementi dalla schiuma EPS superiore.
Rimuovere la schiuma EPS superiore. Quindi è possibile rimuovere il supporto dalla schiuma EPS inferiore.

Contenuto della confezione

I seguenti elementi sono inclusi nella confezione. Se ne manca qualcuno, si prega di contattare il rivenditore locale.

Nota: Si prega di conservare la scatola e i materiali di imballaggio per il trasporto futuro del monitor.

Panoramica del prodotto

Vista anteriore

LED di alimentazione
Pulsante Control (Controllo)

Vista posteriore

Jack AC IN
Slot di sicurezza Kensington
Porte HDMI (x2)
DisplayPort

Jack per cuffie
Porte USB 3.0 (x2)
Porta USB upstream

INIZIARE

Installazione della base del supporto

Allineare la base del supporto con il distanziale sotto il supporto. Quindi fissare la base al supporto. Stringere la vite per fissare la base del monitor in posizione.
Nota: È possibile utilizzare una moneta o un piccolo cacciavite a taglio per stringere la vite.
Sollevare il supporto e la base assemblati in posizione verticale e posizionarli su un tavolo. Quindi abbassare la piastra del supporto per consentire alla piastra di sicurezza di rilasciarsi automaticamente dal suo alloggiamento.
Posizionare il monitor sul cuscino della confezione o su una superficie piana, con lo schermo rivolto verso il basso. Strappare la borsa in EPE, installare il supporto sul lato posteriore del monitor. Quindi è possibile prelevare il monitor dalla schiuma EPS inferiore tenendo il braccio del supporto. Sollevare con cura il monitor. Posizionarlo in posizione verticale su un tavolo.

Sollevare il monitor

Estrarre il monitor dalla scatola tenendo il braccio del supporto. Sollevare con cura il monitor, capovolgerlo e posizionarlo in posizione verticale sul suo supporto su una superficie piana e uniforme. Rimuovere l'involucro di schiuma dal monitor.

Nota: Si consiglia di conservare la scatola e l'imballaggio per un uso futuro, nel caso in cui sia necessario trasportare il monitor. L'imballaggio in schiuma sagomata è ideale per proteggere il monitor durante il trasporto.

Regolazione dell'angolo di visione

Nota: Tenere la base del monitor in modo che lo schermo non si ribalti durante la regolazione.

Regolazione dell'angolo di inclinazione
Inclinare lo schermo in avanti o indietro all'angolo di visione desiderato (da -5˚ a 20˚).

Cambio dell'orientamento dello schermo
Sollevare lo schermo nella posizione più alta (130 mm).

Nota: Prima di regolare l'altezza, assicurarsi di aver rimosso la piastra di sicurezza dal supporto.

Installazione di una staffa per montaggio a parete (opzionale)

Utilizzare solo il kit di montaggio a parete da 100 x 100 mm raccomandato dal produttore.

Posizionare il monitor su una superficie piana, con lo schermo rivolto verso il basso.
Nota: Si consiglia di coprire la superficie del tavolo con un panno morbido per evitare danni al monitor.
Spingere le clip di bloccaggio verso l'interno per staccare il supporto dal monitor.
Tirare leggermente verso il basso il supporto per disinnestare i ganci. Quindi rimuovere il supporto.
Fissare la staffa di montaggio ai fori di montaggio sul retro del monitor. Quindi utilizzare le viti per fissare la staffa in posizione.
Nota: Per montare il monitor a parete, fare riferimento alla guida all'installazione inclusa nel kit della staffa di montaggio a parete.

Effettuare i collegamenti

Cavo di alimentazione
Cavo HDMI
Cavo DisplayPort
Cavo per cuffie

Cavo USB
Cavo USB (A-Maschio a B-Maschio)

UTILIZZO DEL DISPOSITIVO

Accensione/spegnimento

Assicurarsi che l'interruttore di alimentazione accanto al jack di ingresso alimentazione AC sia impostato su ON (ACCESO).

Accensione

Collegare un'estremità del cavo di alimentazione al jack AC IN sul retro del monitor.
Collegare l'altra estremità del cavo di alimentazione a una presa di corrente.
Premere il pulsante Control (Controllo) per accendere il monitor. Il LED di alimentazione si illuminerà di bianco, indicando che il monitor è pronto all'uso.

Spegnimento
Premere il pulsante Control (Controllo) per 2 secondi per spegnere il monitor.
Nota: Quando il menu Main (Principale) appare sullo schermo, è possibile spegnere il monitor anche spostando il pulsante Control (Controllo) verso il basso .

Raccomandazioni per il comfort dell'utente

Di seguito sono riportati alcuni suggerimenti per una visione confortevole del monitor:

Le distanze di visione ottimali per i monitor vanno da circa 510 mm a 760 mm (da 20" a 30").
Una linea guida generale è posizionare il monitor in modo che la parte superiore dello schermo sia all'altezza degli occhi o leggermente al di sotto, quando si è comodamente seduti.
Utilizzare un'illuminazione adeguata per il tipo di lavoro che si sta svolgendo.
Fare pause regolari e frequenti (almeno per 10 minuti) ogni mezz'ora.
Assicurarsi di distogliere periodicamente lo sguardo dallo schermo del monitor e di mettere a fuoco un oggetto lontano per almeno 20 secondi durante le pause.
Gli esercizi per gli occhi possono aiutare a ridurre l'affaticamento visivo. Ripetere questi esercizi frequentemente:

guardare su e giù
ruotare lentamente gli occhi
muovere gli occhi in diagonale.

Selezione della sorgente di input

Spostare il pulsante Control (Controllo) a destra () per accedere al menu Input (Ingresso).
Spostare il pulsante Control (Controllo) al centro () per selezionare la sorgente di input desiderata. Quindi premere il pulsante Control (Controllo) per confermare.

OPERAZIONI

Tasto di scelta rapida
Per impostazione predefinita, al pulsante **Control** è stata assegnata la funzione specifica.
**Nota:** Per modificare la funzione preimpostata del tasto di scelta rapida, fare riferimento alla sezione "Quick Switch" (Cambio rapido).
Per accedere alla funzione del tasto di scelta rapida, fare quanto segue:

Spostare il pulsante Control verso l'alto per accedere al menu Black Equalizer. Spostare il pulsante Control su/giù ( ) per regolare l'impostazione e premere il pulsante Control per confermare.

Spostare il pulsante Control verso il basso per accedere al menu Picture Mode (Modalità Immagine). Spostare il pulsante Control al centro ( ) per selezionare l'opzione desiderata e premere il pulsante Control per confermare.

Spostare il pulsante Control verso sinistra ( ) per accedere al menu Volume (Volume). Spostare il pulsante Control su/giù ( ) per regolare il livello del volume delle cuffie e premere il pulsante Control per confermare.

Spostare il pulsante Control verso destra () per accedere al menu Input (Ingresso). Fare riferimento alla sezione "Selecting the Input Source" (Selezione della sorgente di ingresso).
**Nota**: Per chiudere il menu, spostare il **Control** pulsante verso sinistra ( ).

Guida tasti funzione

Premere il pulsante **Control** per visualizzare il menu Main (Principale).

Quindi utilizzare il pulsante **Control** per selezionare la funzione desiderata e configurare le impostazioni correlate.

Dashboard (Pannello di controllo)
Quando il menu **Main** (Principale) appare sullo schermo, spostare il pulsante **Control** verso sinistra ( ) per accedere al menu **Dashboard** (Pannello di controllo).

**Funzione**: Abilitare/Disabilitare la funzione. Quando abilitata, è possibile selezionare le opzioni desiderate da visualizzare sullo schermo.
**Posizione Dashboard (Pannello di controllo)**: Specificare la posizione delle informazioni del Dashboard da visualizzare sullo schermo.

Una volta completata la configurazione del Dashboard, i dati di sistema verranno trasferiti al SOC tramite la porta USB e verrà visualizzato il valore delle funzioni selezionate sullo schermo.

**Nota:** Assicurarsi che il cavo USB sia correttamente collegato alla porta USB upstream del monitor e alla porta USB del computer.
**Nota:** È richiesta l'installazione e l'esecuzione del software "OSD Sidekick".

Game Assist (Assistenza gioco)

Quando il menu **Main** (Principale) appare sullo schermo, spostare il pulsante **Control** verso destra () per accedere al menu **Game Assist** (Assistenza gioco).
**Game INFO (Informazioni gioco)**: Configurare le impostazioni relative al gioco FPS (First Person Shooting).
√ Selezionare **Gaming Timer** (Timer di gioco) per selezionare la modalità timer conto alla rovescia. Per disabilitare questa funzione, impostare l'opzione su **OFF** (Disattivato).
√ Selezionare **Gaming Counter** (Contatore di gioco) o **Refresh Rate** (Frequenza di aggiornamento) per abilitare/disabilitare il contatore di gioco o l'impostazione della frequenza di aggiornamento in tempo reale.
√ Selezionare **Info Location** (Posizione informazioni) per specificare la posizione delle informazioni da visualizzare sullo schermo.
**Crosshair (Mirino)**: Selezionare il tipo di **Crosshair** desiderato per adattarsi al proprio ambiente di gioco. Rende la mira molto più facile.
**Display Alignment (Allineamento display)**: Quando la funzione è abilitata, visualizza le linee di allineamento sui quattro lati dello schermo, fornendo uno strumento utile per allineare perfettamente più monitor.

Configurare le impostazioni del dispositivo

Quando il menu Main (Principale) appare sullo schermo, sposta il pulsante Control (Controllo) verso l'alto () per accedere al menu Settings (Impostazioni).
Nota: Usa il pulsante Control (Controllo) per navigare nel menu e apportare modifiche.

Gioco
Configura le impostazioni relative al gioco.

Elemento	Descrizione
Aim Stabilizer	Quando questa funzione è abilitata, riduce la sfocatura di movimento nei giochi veloci. Nota: Questa funzione non è disponibile nelle seguenti condizioni: quando l'impostazione della frequenza è inferiore a 100Hz. quando la funzione Adaptive Sync è attivata.
Black Equalizer	Regola la luminosità delle aree scure.
Super Resolution	Migliora la nitidezza delle immagini a bassa risoluzione.
Modalità Schermo	Seleziona le proporzioni dello schermo. Full (Schermo intero): Scala l'immagine di input per riempire lo schermo. Ideale per immagini con proporzioni 16:9. Aspect (Proporzioni): Visualizza l'immagine di input senza distorsioni geometriche riempiendo il più possibile lo schermo. 1:1: Visualizza l'immagine di input nella sua risoluzione nativa senza scalatura. 22"W (16:10): Visualizza l'immagine di input come se fosse su un monitor 22"W con proporzioni 16:10. 23"W (16:9): Visualizza l'immagine di input come se fosse su un monitor 23"W con proporzioni 16:9. 23.6"W (16:9): Visualizza l'immagine di input come se fosse su un monitor 23.6"W con proporzioni 16:9. 24"W (16:9): Visualizza l'immagine di input come se fosse su un monitor 24"W con proporzioni 16:9. Nota: Questa opzione non è compatibile con le funzioni Adaptive Sync e PIP/PBP.
Overdrive	Migliora il tempo di risposta del monitor LCD.
Adaptive Sync	Quando questa funzione è abilitata, elimina il ritardo e il tearing dello schermo durante il gioco.

Immagine
Configura le impostazioni relative all'immagine.

Elemento	Descrizione
Standard	Per la modifica di documenti o la navigazione su siti web.
FPS	Per giocare a giochi FPS (First Person Shooting).
RTS/RPG	Per giocare a giochi RTS (Real-Time Strategy) o RPG (Role-Playing Game).
Film	Per guardare film.
Lettore	Per la visualizzazione di documenti.
sRGB	Per la visualizzazione di foto e grafica sul computer.
Personalizzato 1	Impostazioni della modalità immagine personalizzate.
Personalizzato 2	Impostazioni della modalità immagine personalizzate.
Personalizzato 3	Impostazioni della modalità immagine personalizzate.

Nota: La modalità immagine "Standard", Luce blu bassa "Livello 10" è l'impostazione ottimizzata in conformità con la "Certificazione TUV Low Blue Light".

Schermo
Configura le impostazioni relative allo schermo.

Elemento	Descrizione
Ingresso	Seleziona la sorgente di input.
HDMI RGB PC Range	Seleziona un'impostazione appropriata per l'intervallo RGB o lascia che il monitor la rilevi automaticamente. Nota: Questa opzione è disponibile solo per l'ingresso HDMI.
Overscan	Quando questa funzione è abilitata, ingrandisce leggermente l'immagine di input per nascondere i bordi più esterni dell'immagine.

PIP/PBP
Configura le impostazioni relative alla multi-immagine.

Elemento	Descrizione
OFF	Disabilita la funzione PIP/PBP.
PIP	Dividi lo schermo in 2 parti (finestra principale e finestra in miniatura). Sorgente: Modifica la sorgente di input per la finestra in miniatura. Dimensione PIP: Regola la dimensione della finestra in miniatura. Posizione: Sposta la posizione della finestra in miniatura. Scambio Schermo: Inverti le due finestre. Scambio Audio: Seleziona da quale sorgente audio desideri ascoltare il suono.
PBP	Visualizza uno schermo diviso 1x1 (finestre sinistra e destra). Sorgente: Modifica la sorgente di input per la finestra destra. Scambio Schermo: Inverti le due finestre. Scambio Audio: Seleziona da quale sorgente audio desideri ascoltare il suono.

Sistema
Configura le impostazioni relative al sistema.

Elemento	Descrizione
Audio	Configura le impostazioni delle cuffie. Volume: Regola il livello del volume. Mute (Muto): Abilita/Disabilita la funzione di silenziamento.
Impostazioni OSD	Configura le impostazioni relative al menu OSD (On-Screen Display). Tempo di Visualizzazione: Imposta la durata di permanenza del menu OSD sullo schermo. Trasparenza OSD: Regola la trasparenza del menu OSD. Blocco OSD: Quando questa funzione è abilitata, nessuna regolazione OSD è consentita. Nota: Per disabilitare la funzione di blocco OSD, premi il tasto Controllo. Quando il messaggio appare sullo schermo, seleziona Sì per confermare.
Interruttore Rapido	Assegna la funzione dei tasti rapidi. Opzioni disponibili: Aim Stabilizer, Black Equalizer, Low Blue Light (Luce Blu Bassa), Volume, Input (Ingresso), Contrast (Contrasto), Brightness (Luminosità) e Picture Mode (Modalità Immagine). L'impostazione predefinita dei tasti rapidi è la seguente: Su (): Black Equalizer Giù : Modalità Immagine Destra (): Ingresso Sinistra (): Volume
Altre Impostazioni	Notifica Risoluzione: Quando questa funzione è abilitata, il messaggio relativo alla risoluzione corrente apparirà sullo schermo quando il monitor passa a un'altra sorgente di input. Commutazione Automatica Input: Quando questa funzione è abilitata, passa automaticamente a una sorgente di input disponibile. Spegnimento Automatico: Quando questa funzione è abilitata, il monitor si spegnerà automaticamente dopo un certo periodo di tempo. DisplayPort Ver.: Imposta la versione DisplayPort su 1.1, 1.2, 1.2+HDR Nota: Assicurati di configurare questa opzione in base alla versione di DisplayPort supportata dalla tua scheda grafica.

Lingua

Elemento	Descrizione
Lingua	Seleziona una lingua disponibile per il menu OSD.

Salva Impostazioni
Salva tutti i dati.

Elemento	Descrizione
Impostazione 1	Dopo la selezione, apparirà il menu Salva e Carica affinché il giocatore possa scegliere.
Impostazione 2	Dopo la selezione, apparirà il menu Salva e Carica affinché il giocatore possa scegliere.
Impostazione 3	Dopo la selezione, apparirà il menu Salva e Carica affinché il giocatore possa scegliere.

Ripristina Tutto
Ripristina le impostazioni predefinite di fabbrica del monitor.

Specifiche

Elemento	Specifiche
Dimensioni del pannello	27 pollici
Rapporto d'aspetto	16:9
Risoluzione	2560 x 1440
Frequenza di aggiornamento	165Hz
Durata LED	30000 ore (min.)
Passo dei pixel	0.2331(H) x 0.2331(V)
Tempo di risposta	1ms MPRT
Luminosità	250 nits (tip.) / 200 nits (min.)
Rapporto di contrasto	4000:1 (tip.)
Profondità colore	16.7M ( 8Bit)
Area di visualizzazione attiva	596.736(H) x 335.664(V)
Angolo di visione	178°(H)/178°(V)
Frequenza	48~165Hz
Terminali di ingresso/uscita	2x HDMI 2.0 1x DP 1.2 1x Cuffie 2x USB 3.0 (downstream) con capacità di ricarica BC 1.2 5V/1.5A 1x USB upstream
Alimentazione	AC 100 ~ 240V a 50/60Hz
Consumo energetico	Acceso: 70W (Max.) Standby: 0.3W Spento: 0.2W
Dimensioni (L x A x P)	700 X 481 X 248 mm (con supporto)
Peso	6.33 kg (Netto)
Intervallo di temperatura (funzionamento)	da 0°C a 40°C

Nota: Le specifiche sono soggette a modifiche senza preavviso.

Elenco delle temporizzazioni supportate

Porta	QHD	Porta	QHD
HDMI	640x480@60Hz	DP	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1280x720@144Hz		1280x720@144Hz
	1920x1080@60Hz		1920x1080@60Hz
	1920x1080@120Hz		1920x1080@120Hz
	1920x1080@144Hz		1920x1080@165Hz
	2560x1440@60Hz		2560x1440@60Hz
	2560x1440@120Hz		2560x1440@120Hz
	2560x1440@144Hz		2560x1440@165Hz

Risoluzione dei problemi

Problema	Possibile/i soluzione/i
Nessuna alimentazione	Assicurarsi che il cavo di alimentazione sia collegato correttamente alla fonte di alimentazione e al monitor. Controllare il cavo e la spina per assicurarsi che non siano rotti. Assicurarsi che il monitor sia acceso.
Nessuna immagine appare sullo schermo	Assicurarsi che il monitor e il computer siano collegati correttamente e che entrambi i dispositivi siano accesi. Assicurarsi di aver selezionato la sorgente di ingresso corretta.
L'immagine non riempie l'intero schermo	Provare diverse impostazioni di Display Mode (Modalità display) (rapporto d'aspetto).
I colori sono distorti	Assicurarsi che il cavo del segnale di ingresso sia collegato correttamente. Configurare le impostazioni relative all'immagine. Fare riferimento alla sezione "Picture" (Immagine).
Nessun suono o volume basso	Assicurarsi che il cavo delle cuffie sia collegato correttamente. Regolare il livello del volume. Controllare l'impostazione Audio Source (Sorgente audio). Regolare le impostazioni audio del computer.

Nota: Se il problema persiste, si prega di contattare il nostro servizio clienti per ulteriore assistenza.

Manutenzione di base

Quando lo schermo si sporca, fare quanto segue per pulirlo:

Pulire lo schermo con un panno morbido e privo di lanugine per rimuovere eventuali residui di polvere.
Spruzzare o applicare il liquido detergente su un panno morbido. Quindi pulire delicatamente lo schermo con il panno umido.

Nota:

Assicurarsi che il panno sia umido, ma non bagnato.
Durante la pulizia, evitare di applicare una pressione eccessiva sullo schermo.
Detergenti acidi o abrasivi possono danneggiare lo schermo.

Note sulla ricarica USB

I seguenti dispositivi non sono compatibili con BC 1.2 della modalità CDP. Quando l'Hub è collegato a un PC, questi dispositivi non possono essere caricati utilizzando il cavo USB.

Fornitore	Dispositivo	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Informazioni sul servizio GIGABYTE
Per ulteriori informazioni sul servizio, visitare il sito web ufficiale di GIGABYTE:

https://www.gigabyte.com/

INFORMAZIONI DI SICUREZZA

Precauzioni di sicurezza
Leggere le seguenti Precauzioni di sicurezza prima di utilizzare il monitor.

Utilizzare solo gli accessori forniti con il monitor o quelli raccomandati dal produttore.
Conservare il sacchetto di plastica dell'imballaggio del prodotto in un luogo non raggiungibile dai bambini.
Prima di collegare il monitor alla presa di corrente, assicurarsi che la tensione nominale del cavo di alimentazione sia compatibile con le specifiche di alimentazione del paese in cui ci si trova.
La spina del cavo di alimentazione deve essere collegata a una presa di corrente correttamente cablata e messa a terra.
Non toccare la spina con le mani bagnate, altrimenti si potrebbe facilmente causare una scossa elettrica.
Posizionare il monitor in un luogo stabile e ben ventilato.
Non posizionare il monitor vicino a fonti di calore come radiatori elettrici o luce solare diretta.
I fori o le aperture sul monitor sono per la ventilazione. Non coprire o bloccare i fori di ventilazione con alcun oggetto.
Non utilizzare il monitor vicino all'acqua, a bevande o a qualsiasi tipo di liquido. La mancata osservanza di questa precauzione può provocare scosse elettriche o danni al monitor.
Assicurarsi di scollegare il monitor dalla presa di corrente prima della pulizia.
Poiché la superficie dello schermo è facilmente graffiabile, evitare di toccarla con oggetti duri o appuntiti.
Utilizzare un panno morbido e privo di lanugine invece di un fazzoletto per pulire lo schermo. Se necessario, è possibile utilizzare un detergente per vetri per pulire il monitor. Tuttavia, non spruzzare mai il detergente direttamente sullo schermo.
Scollegare il cavo di alimentazione se il monitor non viene utilizzato per un lungo periodo di tempo.
Non tentare di smontare o riparare il monitor da soli.

Riferimenti

GIGABYTE Global

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica GIGABYTE G27QC A - Manuale del monitor da gioco
