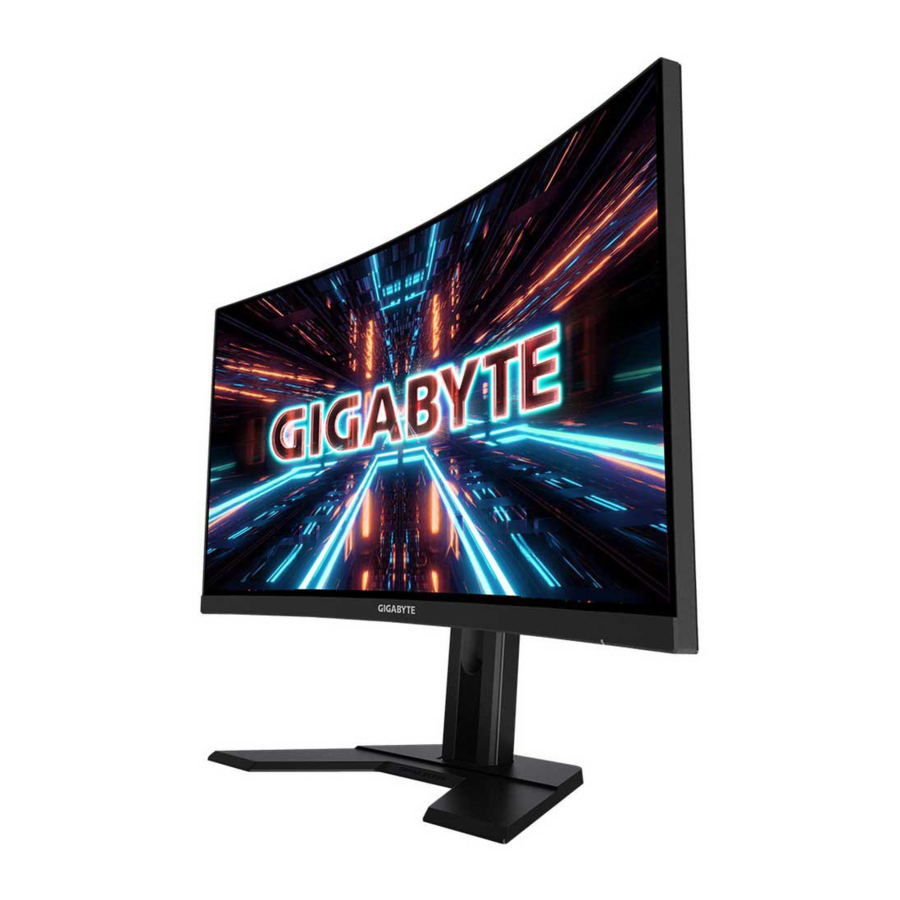

GIGABYTE G27QC A - Ръководство за гейминг монитор

Съдържание

1 ВЪВЕДЕНИЕ
2 ПЪРВИ СТЪПКИ
3 ИЗПОЛЗВАНЕ НА УСТРОЙСТВОТО
4 ОПЕРАЦИИ
5 Спецификации
6 Списък с поддържани времена
7 Отстраняване на неизправности
8 Основна грижа
9 Бележки относно USB зареждането
10 ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ
11 Препратки
12 Изтегли ръководство
13 На други езици

ВЪВЕДЕНИЕ

Разопаковане

Отворете горния капак на опаковъчната кутия. След това наблюдавайте инструкцията за разопаковане, прикрепена към вътрешния капак. Уверете се, че кутията е в правилната ориентация, внимателно поставете кутията върху стабилна повърхност.
Отворете вътрешния капак. Хванете EPS пяната (през отворите), за да я извадите от кутията.
Извадете елементите от горната EPS пяна.
Извадете горната EPS пяна. След това можете да извадите стойката от долната EPS пяна.

Съдържание на пакета

С вашата опаковъчна кутия се доставят следните елементи. Ако някой от тях липсва, моля, свържете се с вашия местен дилър.

Забележка: Моля, запазете опаковъчната кутия и опаковъчните материали за бъдещ транспорт на монитора.

Общ преглед на продукта

Преден изглед

Power LED (Захранващ светодиод)
Control button (Контролен бутон)

Заден изглед

AC IN jack
Kensington lock
HDMI ports (x2)
DisplayPort

Headphone jack (Жак за слушалки)
USB 3.0 ports (x2)
USB upstream port

ПЪРВИ СТЪПКИ

Инсталиране на основата на стойката

Подравнете основата на стойката с издатината под стойката. След това прикрепете основата към стойката. Затегнете винта, за да закрепите основата на монитора на място.
Забележка: Можете да използвате монета или малка плоска отвертка, за да затегнете винта.
Повдигнете сглобената стойка и основа в изправено положение и я поставете на маса. След това спуснете плочата на стойката, за да позволите на предпазната плоча автоматично да се освободи от слота си.
Поставете монитора върху възглавницата на опаковката или равна повърхност, с екрана надолу. Разкъсайте EPE торбата, инсталирайте стойката от задната страна на монитора. След това можете да вземете монитора от долната EPS пяна, като държите рамото на стойката. Внимателно повдигнете монитора. Поставете го изправен на маса.

Повдигнете монитора

Извадете монитора от кутията, като държите рамото на стойката. Внимателно повдигнете монитора, обърнете го и го поставете изправен на стойката му върху равна повърхност. Отстранете пяната от монитора.

Забележка: Обмислете да запазите кутията и опаковката на съхранение за използване в бъдеще, когато може да се наложи да транспортирате монитора. Подходящата опаковка от пяна е идеална за защита на монитора по време на транспортиране.

Регулиране на ъгъла на гледане

Забележка: Дръжте основата на монитора, така че екранът да не падне, когато правите настройката.

Регулиране на ъгъла на наклон
Наклонете екрана напред или назад до желания ъгъл на гледане (-5˚ до 20˚).

Промяна на ориентацията на екрана
Повдигнете екрана до най-високата позиция (130 мм).

Забележка: Преди да направите настройката на височината, уверете се, че сте премахнали предпазната плоча от стойката.

Инсталиране на конзола за стенен монтаж (по избор)

Използвайте само комплекта за стенен монтаж 100 x 100 mm, препоръчан от производителя.

Поставете монитора върху равна повърхност, с екрана надолу.
Забележка: Препоръчваме да покриете повърхността на масата с мека кърпа, за да предотвратите повреда на монитора.
Натиснете заключващите щипки навътре, за да отделите стойката от монитора.
Издърпайте леко стойката надолу, за да освободите куките. След това отстранете стойката.
Прикрепете монтажната скоба към монтажните отвори в задната част на монитора. След това използвайте винтовете, за да закрепите скобата на място.
Забележка: За да монтирате монитора на стената, вижте ръководството за инсталиране, което е включено в комплекта на конзолата за стенен монтаж.

Осъществяване на връзки

Power cable (Захранващ кабел)
HDMI cable (HDMI кабел)
DisplayPort cable (DisplayPort кабел)
Headphone cable (Кабел за слушалки)

USB cable (USB кабел)
USB (A-Male to B-Male) cable (USB (A-мъжки към B-мъжки) кабел)

ИЗПОЛЗВАНЕ НА УСТРОЙСТВОТО

Включване/изключване на захранването

Уверете се, че превключвателят на захранването до жака за вход за променлив ток е превключен на ON (ВКЛЮЧЕНО).

Power On (Включване на захранването)

Свържете единия край на захранващия кабел към AC IN жака в задната част на монитора.
Свържете другия край на захранващия кабел към електрически контакт.
Натиснете бутона Control (Контрол), за да включите монитора. Светодиодът за захранване ще светне в бяло, което показва, че мониторът е готов за употреба.

Power Off (Изключване на захранването)
Натиснете бутона Control (Контрол) за 2 секунди, за да изключите монитора.
Забележка: Когато менюто Main (Главно) се появи на екрана, можете също да изключите монитора, като преместите бутона Control (Контрол) надолу .

Препоръки за комфорт на потребителя

Следват няколко съвета за удобно гледане на вашия монитор:

Оптималните разстояния за гледане на монитори варират от приблизително 510 mm до 760 mm (20" до 30").
Общо правило е да позиционирате монитора така, че горната част на екрана да е на или малко под височината на очите ви, когато сте седнали удобно.
Използвайте адекватно осветление за вида работа, която извършвате.
Правете редовни и чести почивки (поне за 10 минути) на всеки половин час.
Не забравяйте периодично да отмествате поглед от екрана на монитора и да се фокусирате върху далечен обект за поне 20 секунди по време на почивките.
Упражненията за очи могат да помогнат за намаляване на напрежението в очите. Повтаряйте тези упражнения често:

погледнете нагоре и надолу
бавно завъртете окото си
движете очите си диагонално.

Избор на източник на вход

Преместете бутона Control (Контрол) надясно (), за да влезете в менюто Input (Вход).
Преместете бутона Control (Контрол) в центъра (), за да изберете желания източник на вход. След това натиснете бутона Control (Контрол), за да потвърдите.

ОПЕРАЦИИ

Горещ клавиш
По подразбиране, бутонът Control е присвоен със специфична функция.
Забележка: За да промените предварително зададената функция на горещия клавиш, вижте раздела "Бързо превключване".
За да получите достъп до функцията на горещия клавиш, направете следното:

Преместете бутона Control нагоре , за да влезете в менюто Black Equalizer. Преместете бутона Control нагоре/надолу ( ), за да регулирате настройката и натиснете бутона Control, за да потвърдите.

Преместете бутона Control надолу , за да влезете в менюто Picture Mode (Режим на картина). Преместете бутона Control в центъра ( ), за да изберете желаната опция и натиснете бутона Control, за да потвърдите.

Преместете бутона Control наляво ( ), за да влезете в менюто Volume (Сила на звука). Преместете бутона Control нагоре/надолу ( ), за да регулирате нивото на звука на слушалките и натиснете бутона Control, за да потвърдите.

Преместете бутона Control надясно (), за да влезете в менюто Input (Вход). Вижте раздела "Избор на източник на вход".
Забележка: За да затворите менюто, преместете Control бутона наляво ( ).

Ръководство за функционални клавиши

Натиснете бутона Control, за да покажете главното меню (Main menu).

След това използвайте бутона Control, за да изберете желаната функция и да конфигурирате свързаните настройки.

Dashboard
Когато главното меню (Main menu) се появи на екрана, преместете бутона Control наляво ( ), за да влезете в менюто Dashboard.

Function (Функция): Активиране/Деактивиране на функцията. Когато е активирана, можете да изберете желаните опции, които да се показват на екрана.
Dashboard Location (Местоположение на таблото): Задайте местоположението на информацията от таблото, която да се показва на екрана.

След като конфигурацията на Dashboard (Табло) приключи, тя ще прехвърли системните данни към SOC през USB порта и ще покаже стойността на избраните функции на екрана.

Забележка: Уверете се, че USB кабелът е правилно свързан към USB upstream порта на монитора и USB порта на вашия компютър.
Забележка: Изисква се инсталиране и изпълнение на софтуера "OSD Sidekick".

Game Assist

Когато главното меню (Main menu) се появи на екрана, преместете бутона Control надясно (), за да влезете в менюто Game Assist.
Game INFO: Конфигурирайте настройките, свързани с FPS (First Person Shooting) играта.
√ Изберете Gaming Timer, за да изберете режим на таймер за обратно отброяване. За да деактивирате тази функция, задайте настройката на OFF.
√ Изберете Gaming Counter или Refresh Rate, за да активирате/деактивирате настройката за брояч на игри или честота на опресняване в реално време.
√ Изберете Info Location, за да зададете местоположението на информацията, която да се показва на екрана.
Crosshair: Изберете желания тип мерник, който да отговаря на вашата игрална среда. Това прави прицелването много по-лесно.
Display Alignment (Подравняване на дисплея): Когато функцията е активирана, тя показва линиите за подравняване от четирите страни на екрана, осигурявайки удобен инструмент за перфектно подравняване на множество монитори.

Конфигуриране на настройките на устройството

Когато Main (Основното) меню се появи на екрана, преместете Control (Контролния) бутон нагоре (), за да влезете в Settings (Настройки) менюто.
Забележка: Използвайте Control (Контролния) бутон, за да навигирате през менюто и да правите корекции.

Gaming (Игри)
Конфигуриране на настройките, свързани с игрите.

Item (Елемент)	Description (Описание)
Aim Stabilizer	Когато тази функция е активирана, тя намалява размазването при движение в бързи игри. Забележка: Тази функция не е налична при следните условия: когато настройката на честотата е по-ниска от 100Hz. когато функцията Adaptive Sync е активирана.
Black Equalizer	Регулирайте яркостта на черните области.
Super Resolution	Изостря изображенията с ниска разделителна способност.
Display Mode	Изберете съотношението на страните на екрана. Full (Пълно): Мащабирайте входното изображение, за да запълни екрана. Идеален за изображения със съотношение 16:9. Aspect (Аспект): Показва входното изображение без геометрични изкривявания, запълвайки възможно най-голяма част от екрана. 1:1: Показва входното изображение в неговата естествена разделителна способност без мащабиране. 22"W (16:10): Показва входното изображение, сякаш е на 22"W монитор със съотношение 16:10. 23"W (16:9): Показва входното изображение, сякаш е на 23"W монитор със съотношение 16:9. 23.6"W (16:9): Показва входното изображение, сякаш е на 23.6"W монитор със съотношение 16:9. 24"W (16:9): Показва входното изображение, сякаш е на 24"W монитор със съотношение 16:9 Забележка: Тази опция не е съвместима с функциите Adaptive Sync и PIP/ PBP.
Overdrive	Подобрете времето за реакция на LCD монитора.
Adaptive Sync	Когато тази функция е активирана, тя елиминира забавянето и накъсването на екрана по време на игра.

Picture (Картина)
Конфигуриране на настройките, свързани с изображението.

Item (Елемент)	Description (Описание)
Standard	За редактиране на документи или сърфиране в уебсайтове.
FPS	За игра на FPS (First Person Shooting) игри.
RTS/RPG	За игра на RTS (Real-Time Strategy) или RPG (Role-Playing Game) игри.
Movie	За гледане на филми.
Reader	За преглед на документи.
sRGB	За преглед на снимки и графики на компютъра.
Custom 1	Персонализирани настройки на режима на картината.
Custom 2	Персонализирани настройки на режима на картината.
Custom 3	Персонализирани настройки на режима на картината.

Забележка: Режим на картината "Standard" (Стандартен), Low blue light (Ниска синя светлина) "Level 10" (Ниво 10) е оптимизираната настройка в съответствие със сертификата TUV Low Blue Light".

Display (Дисплей)
Конфигуриране на настройките, свързани с екрана на дисплея.

Item (Елемент)	Description (Описание)
Input	Изберете входния източник.
HDMI RGB PC Range	Изберете подходяща настройка за RGB диапазон или оставете монитора да я открие автоматично. Забележка: Тази опция е налична само за HDMI вход.
Overscan	Когато тази функция е активирана, тя леко увеличава входното изображение, за да скрие най-външните краища на изображението.

PIP/PBP
Конфигуриране на настройките, свързани с мулти-картината.

Item (Елемент)	Description (Описание)
OFF (Изкл.)	Деактивирайте функцията PIP/PBP.
PIP	Разделете екрана на 2 части (основен прозорец и вграден прозорец). Source (Източник): Променете входния източник за вградения прозорец. PIP Size (Размер на PIP): Регулирайте размера на вградения прозорец. Location (Местоположение): Преместете позицията на вградения прозорец. Display Switch (Превключване на дисплея): Разменете двата прозореца. Audio Switch (Превключване на звука): Изберете от кой аудио източник искате да чувате звука.
PBP	Показва разделен екран 1x1 (ляв и десен прозорец). Source (Източник): Променете входния източник за десния прозорец. Display Switch (Превключване на дисплея): Разменете двата прозореца. Audio Switch (Превключване на звука): Изберете от кой аудио източник искате да чувате звука.

System (Система)
Конфигуриране на настройките, свързани със системата.

Item (Елемент)	Description (Описание)
Audio (Аудио)	Конфигуриране на настройките на слушалките. Volume (Сила на звука): Регулирайте нивото на звука. Mute (Заглушаване): Активиране/Деактивиране на функцията за заглушаване.
OSD Settings (Настройки на екранното меню)	Конфигуриране на настройките, свързани с екранното меню (OSD). Display Time (Време на показване): Задайте продължителността на времето, през което OSD менюто остава на екрана. OSD Transparency (Прозрачност на OSD): Регулирайте прозрачността на OSD менюто. OSD Lock (Заключване на OSD): Когато тази функция е активирана, не е разрешено регулиране на OSD. Забележка: За да деактивирате функцията за заключване на OSD, натиснете Control (Контролния) клавиш. Когато съобщението се появи на екрана, изберете Yes (Да), за да потвърдите.
Quick Switch (Бърз превключвател)	Присвояване на функцията на горещите клавиши. Налични опции: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness и Picture Mode. Настройката по подразбиране на горещите клавиши е както следва: Up (Нагоре) (): Black Equalizer Down (Надолу) : Picture Mode Right (Надясно) (): Input Left (Наляво) (): Volume
Other Settings (Други настройки)	Resolution Notice (Известие за разделителна способност): Когато тази функция е активирана, текущото съобщение за разделителна способност ще се появи на екрана, когато мониторът превключи към друг входен източник. Input Auto Switch (Автоматично превключване на входа): Когато тази функция е активирана, тя автоматично превключва към наличен входен източник. Auto Power Off (Автоматично изключване): Когато тази функция е активирана, мониторът автоматично ще се изключи след определено време. DisplayPort Ver.: Задайте версията на DisplayPort на 1.1, 1.2, 1.2+HDR Забележка: Уверете се, че сте конфигурирали тази опция въз основа на версията на DisplayPort, поддържана от вашата графична карта.

Language (Език)

Item (Елемент)	Description (Описание)
Language (Език)	Изберете наличен език за OSD менюто.

Save Settings (Запазване на настройките)
Запазете всички данни.

Item (Елемент)	Description (Описание)
Setting1	След като изберете, ще се появи менюто Save and Load (Запазване и зареждане), за да може играчът да избере.
Setting2	След като изберете, ще се появи менюто Save and Load (Запазване и зареждане), за да може играчът да избере.
Setting3	След като изберете, ще се появи менюто Save and Load (Запазване и зареждане), за да може играчът да избере.

Reset All (Нулиране на всички)
Възстановете монитора до фабричните му настройки по подразбиране.

Спецификации

Артикул	Спецификации
Размер на панела	27-инчов
Съотношение на страните	16:9
Резолюция	2560 x 1440
Честота на опресняване	165Hz
Живот на LED	30000 часа (мин.)
Разстояние между пикселите	0.2331(H) x 0.2331(V)
Време за реакция	1ms MPRT
Яркост	250 нита (типично) / 200 нита (мин.)
Контрастно съотношение	4000:1 (типично)
Дълбочина на цветовете	16.7M (8Bit)
Активна площ на дисплея	596.736(H) x 335.664(V)
Ъгъл на видимост	178°(H)/178°(V)
Честота	48~165Hz
Входни/изходни терминали	2x HDMI 2.0 1x DP 1.2 1x Headphone 2x USB 3.0 (downstream) с възможност за зареждане BC 1.2 5V/1.5A 1x USB upstream
Захранване	AC 100 ~ 240V при 50/60Hz
Консумация на енергия	Включен: 70W (макс.) Режим на готовност: 0.3W Изключен: 0.2W
Размери (Ш x В x Д)	700 X 481 X 248 mm (със стойка)
Тегло	6.33 kg (нето)
Температурен диапазон (работа)	0°C до 40°C

Забележка: Спецификациите подлежат на промяна без предизвестие.

Списък с поддържани времена

Порт	QHD	Порт	QHD
HDMI	640x480@60Hz	DP	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1280x720@144Hz		1280x720@144Hz
	1920x1080@60Hz		1920x1080@60Hz
	1920x1080@120Hz		1920x1080@120Hz
	1920x1080@144Hz		1920x1080@165Hz
	2560x1440@60Hz		2560x1440@60Hz
	2560x1440@120Hz		2560x1440@120Hz
	2560x1440@144Hz		2560x1440@165Hz

Отстраняване на неизправности

Проблем	Възможни решения
Няма захранване	Уверете се, че захранващият кабел е правилно свързан към източника на захранване и монитора. Проверете кабела и щепсела, за да се уверите, че не са повредени. Уверете се, че мониторът е включен.
На екрана не се появява изображение	Уверете се, че мониторът и компютърът са правилно свързани и двете устройства са включени. Уверете се, че сте избрали правилния входен източник.
Изображението не запълва целия екран	Опитайте различна настройка на Display Mode (Режим на дисплея) (съотношение на страните).
Цветовете са изкривени	Уверете се, че кабелът за входния сигнал е правилно свързан. Конфигурирайте настройките, свързани с изображението. Вижте раздела "Картина".
Няма звук или силата на звука е ниска	Уверете се, че кабелът за слушалки е правилно свързан. Регулирайте нивото на звука. Проверете настройката Audio Source (Аудио източник). Регулирайте настройките, свързани със звука на вашия компютър.

Забележка: Ако проблемът продължава, моля, свържете се с нашата служба за обслужване на клиенти за допълнителна помощ.

Основна грижа

Когато екранът се замърси, направете следното, за да го почистите:

Избършете екрана с мека кърпа без власинки, за да отстраните остатъчния прах.
Напръскайте или нанесете почистващата течност върху мека кърпа. След това избършете внимателно екрана с влажната кърпа.

Забележка:

Уверете се, че кърпата е влажна, но не и мокра.
Когато избърсвате, избягвайте да прилагате прекомерен натиск върху екрана.
Киселинните или абразивни почистващи препарати могат да повредят екрана.

Бележки относно USB зареждането

Следните устройства не са съвместими с BC 1.2 на CDP режим. Когато хъбът е свързан към компютър, тези устройства не могат да бъдат зареждани с помощта на USB кабела.

Производител	Устройство	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Информация за обслужване на GIGABYTE
Повече информация за обслужване, моля, посетете официалния уебсайт на GIGABYTE:

https://www.gigabyte.com/

ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ

Предпазни мерки
Прочетете следните Предпазни мерки преди да използвате монитора.

Използвайте само аксесоарите, които са предоставени с монитора или които са препоръчани от производителя.
Съхранявайте пластмасовата опаковъчна торба за продукта на място, недостъпно за деца.
Преди да свържете монитора към електрическия контакт, уверете се, че номиналното напрежение на захранващия кабел е съвместимо със спецификацията на захранването в страната, в която се намирате.
Щепселът на захранващия кабел трябва да бъде свързан към правилно окабелен и заземен електрически контакт.
Не докосвайте щепсела с мокри ръце, в противен случай лесно може да причините токов удар.
Поставете монитора на стабилно и добре проветриво място.
Не поставяйте монитора близо до източници на топлина, като електрически радиатори или пряка слънчева светлина.
Отворите или отворите на монитора са за вентилация. Не покривайте и не блокирайте вентилационните отвори с никакви предмети.
Не използвайте монитора близо до вода, напитки или всякакви видове течности. Неспазването на това може да доведе до токов удар или повреда на монитора.
Не забравяйте да изключите монитора от електрическия контакт преди почистване.
Тъй като повърхността на екрана лесно се надрасква, избягвайте да докосвате повърхността с твърди или остри предмети.
Използвайте мека кърпа без власинки вместо кърпичка, за да избършете екрана. Можете да използвате препарат за почистване на стъкла, за да почистите монитора, ако е необходимо. Никога обаче не пръскайте препарата директно върху екрана.
Изключете захранващия кабел, ако мониторът не се използва за дълъг период от време.
Не се опитвайте да разглобявате или ремонтирате монитора сами.

Авторско право
© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Всички права запазени.
Търговските марки, споменати в това ръководство, са законно регистрирани на съответните им собственици.

Препратки

GIGABYTE Global

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли GIGABYTE G27QC A - Ръководство за гейминг монитор
