GIGABYTE AORUS FI27Q-X - Ръководство за тактически гейминг монитор

Съдържание

1 ВЪВЕДЕНИЕ
2 ПЪРВИ СТЪПКИ
3 ИЗПОЛЗВАНЕ НА УСТРОЙСТВОТО
4 ОПЕРАЦИИ
5 Спецификации
6 Списък на поддържаните времена
7 Отстраняване на неизправности
8 Основна грижа
9 Бележки за USB зареждане
10 Информация за обслужване на GIGABYTE
11 ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ
- 11.1 Декларация за съответствие на доставчика
- 11.2 Предпазни мерки за безопасност
12 Препратки
13 Изтегли ръководство
14 На други езици

ВЪВЕДЕНИЕ

Разопаковане

Отворете горния капак на опаковъчната кутия. След това наблюдавайте етикета за разопаковане, прикрепен към вътрешния капак.
Уверете се, че кутията е в правилната ориентация, внимателно поставете кутията върху стабилна повърхност.
Отворете вътрешния капак.
Хванете EPS пяната (през отворите), за да я извадите от кутията.
Извадете елементите от горната EPS пяна.
Извадете горната EPS пяна. След това можете да извадите монитора от долната EPS пяна.

Съдържание на пакета

С вашата опаковъчна кутия се доставят следните елементи. Ако някой от тях липсва, моля, свържете се с местния дилър.

Забележка: Моля, запазете опаковъчната кутия и опаковъчните материали за бъдещ транспорт на монитора.

Общ преглед на продукта

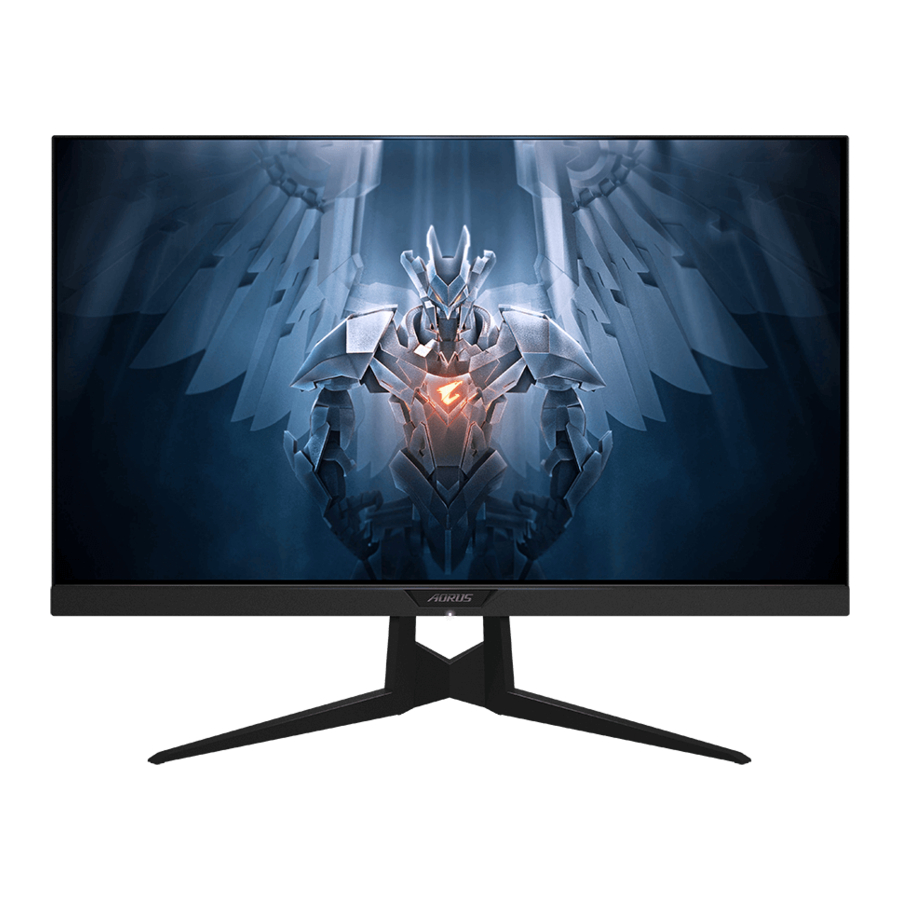

Преден изглед

Power LED
Контролен бутон

Заден изглед

AC IN жак
Kensington заключване
Жак за слушалки
Жак за микрофон
HDMI портове (x2)
DisplayPort
USB upstream порт
USB 3.0 портове (x2)

ПЪРВИ СТЪПКИ

Инсталиране на основата на устройството

Поставете монитора върху долната EPS пяна, с екрана надолу.
Подравнете и плъзнете куките на стойката в монтажните слотове на гърба на екрана.
Подравнете основата на монитора със стойката под стойката. След това прикрепете основата към стойката.
Затегнете винта, за да закрепите основата на монитора на място.

Забележка: Можете да използвате монета или малка отвертка с плоска глава, за да затегнете винта.
Повдигнете монитора в изправено положение и го поставете на маса.

Регулиране на ъгъла на гледане

Забележка: Задръжте основата на монитора, за да не падне екрана при извършване на настройката.

Регулиране на ъгъла на наклон

Наклонете екрана напред или назад до желания ъгъл на гледане (-5˚ до 21˚).

Регулиране на ъгъла на завъртане

Завъртете екрана наляво или надясно за желания ъгъл на гледане (20˚).

Промяна на ориентацията на екрана

Повдигнете екрана до най-високата позиция (130 mm).
Завъртете монитора (90˚ по посока на часовниковата стрелка) към портретна ориентация.

Инсталиране на конзола за монтаж на стена

Незадължително
Използвайте само комплекта за монтаж на стена 100 x 100 mm, препоръчан от производителя.

Поставете монитора върху долната EPS пяна, с екрана надолу.
Натиснете заключващите скоби навътре, за да отделите стойката от монитора.
Издърпайте стойката леко надолу, за да освободите куките. След това извадете стойката.
Прикрепете монтажната скоба към монтажните отвори на гърба на монитора. След това използвайте винтовете, за да закрепите скобата на място.

Забележка: За да монтирате монитора на стената, вижте ръководството за инсталиране, включено в комплекта на конзолата за монтаж на стена.

Осъществяване на връзки

Захранващ кабел
Кабел за слушалки
Кабел за микрофон
HDMI кабел
DisplayPort кабел
USB (A-Male към B-Male) кабел
USB кабел

ИЗПОЛЗВАНЕ НА УСТРОЙСТВОТО

Включване/изключване на захранването

Включване

Свържете единия край на захранващия кабел към AC IN жака на гърба на монитора.
Свържете другия край на захранващия кабел към електрически контакт.
Натиснете бутона Control, за да включите монитора. Power LED ще светне в бяло, което показва, че мониторът е готов за употреба.

Забележка: Ако Power LED остане изключен, след като включите монитора, моля, проверете настройката LED Indicator в менюто Settings.

Изключване
Натиснете бутона Control за 2 секунди, за да изключите монитора.
Забележка: Когато менюто Main се появи на екрана, можете също да изключите монитора, като преместите бутона Control надолу ( ).

Управление на кабелите

Подравнете щипката за кабел с отворите за щипки на гърба на монитора.
Натиснете здраво щипката за кабел, докато не се фиксира напълно. След това прокарайте свързаните кабели през щипката.

Препоръки за комфорт на потребителя

Следват няколко съвета за удобно гледане на вашия монитор:

Оптималните разстояния за гледане на монитори варират от приблизително 510 mm до 760 mm (20 in до 30 in).
Общо правило е да позиционирате монитора така, че горната част на екрана да е на или малко под височината на очите ви, когато сте седнали удобно.
Използвайте достатъчно осветление за вида работа, която извършвате.
Правете редовни и чести почивки (поне за 10 минути) на всеки 30 минути.
Не забравяйте периодично да отклонявате поглед от екрана на монитора и да се фокусирате върху далечен обект за поне 20 секунди по време на почивките.
Упражненията за очите могат да помогнат за намаляване на напрежението в очите. Повтаряйте тези упражнения често:

гледайте нагоре и надолу
бавно завъртете окото си
движете очите си диагонално.

Избор на източник на вход

Преместете бутона Control надясно ( ), за да влезете в менюто Input.
Преместете бутона Control нагоре/надолу ( ), за да изберете желания източник на вход. След това натиснете бутона Control, за да потвърдите.

ОПЕРАЦИИ

Бърз клавиш
По подразбиране, бутонът Control е зададен със специфична функция.
Забележка: За да промените предварително зададената функция на бързия клавиш, вижте раздела "Бързо превключване".

За да получите достъп до функцията за бърз клавиш, направете следното:

Преместете бутона Control нагоре ( ), за да влезете в менюто Black Equalizer 2.0.
Преместете бутона Control нагоре/надолу ( ), за да регулирате настройката и натиснете бутона Control, за да потвърдите.
Преместете бутона Control надолу ( ), за да влезете в менюто Picture Mode.
Преместете бутона Control нагоре/надолу ( ), за да изберете желаната опция и натиснете бутона Control, за да потвърдите.
Преместете бутона Control наляво ( ), за да влезете в менюто Volume.
Преместете бутона Control нагоре/надолу ( ), за да регулирате нивото на звука на слушалките и натиснете бутона Control, за да потвърдите.
Преместете бутона Control надясно ( ), за да влезете в менюто Input. Вижте раздела "Избор на източник на вход".

Забележка: За да затворите менюто, преместете бутона Control наляво ( ).

Ръководство за функционални клавиши

Натиснете бутона Control, за да покажете Main меню.
След това използвайте бутона Control, за да изберете желаната функция и да конфигурирате свързаните настройки.

Табло

Когато на екрана се появи Main меню, преместете бутона Control наляво ( ), за да влезете в менюто Dashboard.

Function: Активиране/деактивиране на функцията. Когато е активирана, можете да изберете желаните опции, които да се показват на екрана.
Dashboard Location: Задайте местоположението на информацията от таблото, която да се показва на екрана.

След като конфигурацията на таблото приключи, тя ще прехвърли системните данни към SOC през USB порта и ще покаже стойността на избраните функции на екрана.

Забележка: Уверете се, че USB кабелът е правилно свързан към USB порта за качване на монитора и USB порта на вашия компютър.

Помощ за игра

Когато на екрана се появи Main меню, преместете бутона Control надясно ( ), за да влезете в менюто Game Assist.

AORUS INFO: Конфигуриране на настройките, свързани с играта FPS (First Person Shooting).
- Изберете Gaming Timer, за да изберете режим на таймер за обратно отброяване. За да деактивирате тази функция, задайте настройката на OFF (изкл.).
- Изберете Gaming Counter или Refresh Rate, за да активирате/деактивирате брояча за игри или настройката за честота на опресняване в реално време.
- Изберете Info Location, за да зададете местоположението на информацията, която да се показва на екрана.
Crosshair: Изберете желания тип мерник, който да отговаря на вашата игрална среда. Това прави прицелването много по-лесно.
Display Alignment: Когато функцията е активирана, тя показва линиите за подравняване от четирите страни на екрана, като предоставя удобен инструмент за перфектно подравняване на няколко монитора.

Конфигуриране на настройките на устройството

Когато Main (главното) меню се появи на екрана, преместете бутона Control (управление) нагоре ( ), за да влезете в менюто Settings (настройки).
Note: (Забележка:) Използвайте бутона Control (управление), за да навигирате през менюто и да правите корекции.

Игри

Конфигурирайте свързаните с играта настройки.

Item (Елемент)	Description (Описание)
Aim Stabilizer	Когато тази функция е активирана, тя намалява замъгляването на движението в бързи игри. Note: (Забележка:) Тази функция не е налична при следните условия: когато настройката на честотата е по-ниска от 100Hz. когато функцията AMD FreeSync Premium е активирана.
Black Equalizer 2.0	Регулирайте яркостта на черните области. Note: (Забележка:) Честотата на опресняване ще падне до 165Hz, когато тази функция е активирана.
Super Resolution	Изостря изображенията с ниска разделителна способност.
Display Mode	Изберете съотношението на екрана. Full (цял): Мащабирайте входното изображение, за да запълните екрана. Идеален за изображения със съотношение 16:9. Aspect (съотношение): Показва входното изображение без геометрични изкривявания, запълвайки възможно най-голяма част от екрана. 1:1: Показва входното изображение в неговата естествена разделителна способност без мащабиране. 22"W (16:10): Показва входното изображение, сякаш е на 22"W монитор със съотношение 16:10. 23"W (16:9): Показва входното изображение, сякаш е на 23"W монитор със съотношение 16:9. 23.6"W (16:9): Показва входното изображение, сякаш е на 23.6"W монитор със съотношение 16:9. 24"W (16:9): Показва входното изображение, сякаш е на 24"W монитор със съотношение 16:9. Note: (Забележка:) Тази опция не е съвместима с функцията AMD FreeSync Premium.
Overdrive	Подобрява времето за реакция на LCD монитора.
AMD FreeSync Premium	Когато тази функция е активирана, тя елиминира забавянето и накъсването на екрана при игра на игри.
Black Equalizer	Регулирайте яркостта на черните области. Note: (Забележка:) Тази функция не е налична, когато е активирана функцията Black Equalizer 2.0.

Картина

Конфигуриране на свързаните с изображението настройки.

Изберете един от предварително зададените режими на картина.

Standard (стандартен): За редактиране на документи или сърфиране в уебсайтове.
AORUS: За игра на AORUS GAMER игри.
FPS: За игра на FPS (First Person Shooting) игри.
RTS/RPG: За игра на RTS (Real-Time Strategy) или RPG (Role-Playing Game) игри.
Movie (филм): За гледане на филми.
Reader (четец): За преглед на документи.
sRGB: За преглед на снимки и графики на компютъра.
Custom 1 (потребителски 1): Персонализирани настройки на режима на картина.
Custom 2 (потребителски 2): Персонализирани настройки на режима на картина.
Custom 3 (потребителски 3): Персонализирани настройки на режима на картина.

След това можете да конфигурирате следните настройки на изображението.

Item (Елемент)	Description (Описание)
Brightness	Регулира яркостта на изображението.
Contrast	Регулира контраста на изображението.
Color Vibrance	Регулира интензитета на по-приглушените цветове.
Sharpness	Регулира остротата на изображението.
Gamma	Регулира средното ниво на осветеност.
Color Temperature	Изберете цветовата температура. Note: (Забележка:) Изберете User Define (дефиниране от потребителя), за да персонализирате цветовата температура, като регулирате нивото на червения (R), зеления (G) или синия (B) цвят според вашите предпочитания.
Low Blue Light	Намалете количеството синя светлина, излъчвана от екрана. Level 0 (ниво 0): Без промяна. Level 1~10 (ниво 1~10): Колкото по-високо е нивото, толкова повече синя светлина ще бъде намалена. Note: (Забележка:) Ниво 10 е оптимизирана настройка. Тя е в съответствие със сертификацията TUV Low Blue Light.
Dynamic Contrast	Регулира нивото на черното на изображението, за да се постигне оптимален контраст.
Senseye Demo	Разделете екрана наполовина (2 прозореца). Изображението на избрания режим с неговите настройки по подразбиране ще се появи в левия прозорец, а коригираното изображение с новите настройки ще се появи в десния прозорец.
Reset Picture	Възстановете всички настройки на Picture (картина) до настройките по подразбиране.

Дисплей

Конфигурирайте настройките, свързани с екрана на дисплея.

Item (Елемент)	Description (Описание)
Input	Изберете входния източник.
HDMI RGB PC Range	Изберете подходяща настройка за RGB обхват или оставете монитора да я открие автоматично. Note: (Забележка:) Тази опция е налична само за HDMI вход.
Overscan	Когато тази функция е активирана, тя леко увеличава входното изображение, за да скрие най-външните ръбове на изображението. Note: (Забележка:) Тази опция е налична само за HDMI вход.

PIP/PBP

Конфигурирайте настройките, свързани с мулти-картината.

Item (Елемент)	Description (Описание)
OFF	Деактивирайте функцията PIP/PBP.
PIP	Разделете екрана на 2 части (основен прозорец и вграден прозорец). Source (източник): Променете входния източник за вградения прозорец. PIP Size (размер на PIP): Регулирайте размера на вградения прозорец. Location (местоположение): Преместете позицията на вградения прозорец. Display Switch (превключване на дисплея): Разменете двата прозореца. Audio Switch (превключване на аудиото): Изберете от кой аудио източник искате да чувате звука.
PBP	Показва разделен екран 1x1 (ляв и десен прозорец). Source (източник): Променете входния източник за десния прозорец. PBP Size (размер на PBP): Регулирайте размера на прозореца. Display Switch (превключване на дисплея): Разменете двата прозореца. Audio Switch (превключване на аудиото): Изберете от кой аудио източник искате да чувате звука.

Note: (Забележка:) PIP/PBP не е съвместим с функциите HDR и AMD FreeSync Premium.

Система

Конфигурирайте свързаните със системата настройки.

Item (Елемент)	Description (Описание)
Language	Изберете наличен език за OSD менюто.
RGB LED	Когато тази функция е активирана, можете да изберете предварително зададения цвят и ефект на светодиода, който да се показва на гърба на монитора.
Headphone	Конфигурирайте настройките на слушалките. Volume (сила на звука): Регулирайте нивото на силата на звука. Mute (заглушаване): Активиране/Деактивиране на функцията за заглушаване.
OSD Settings	Конфигурирайте свързаните с екранното меню (OSD) настройки. Display Time (време на показване): Задайте продължителността на времето, през което OSD менюто остава на екрана. OSD Transparency (прозрачност на OSD): Регулирайте прозрачността на OSD менюто. OSD Lock (заключване на OSD): Когато тази функция е активирана, не е разрешено регулиране на OSD. Note: (Забележка:) За да деактивирате функцията за заключване на OSD, натиснете клавиша Control (управление). Когато се появи съобщението на екрана, изберете Yes (да), за да потвърдите.
Quick Switch	Присвояване на функцията на горещите клавиши. Налични опции: Aim Stabilizer, Black Equalizer 2.0, Low Blue Light, Volume, Input, Contrast, Brightness и Picture Mode. Настройката по подразбиране на горещите клавиши е както по-долу: Up (нагоре) ( ): Black Equalizer 2.0 Down (надолу) ( ): Picture Mode Right (надясно) ( ): Input Left (наляво) ( ): Volume
Other Settings	Resolution Notice (известие за разделителна способност): Когато тази функция е активирана, съобщението за препоръчителната разделителна способност ще се появи на екрана, когато мониторът превключи към друг входен източник. Input Auto Switch (автоматично превключване на входа): Когато тази функция е активирана, тя автоматично превключва към наличен входен източник. Auto Power OFF (автоматично изключване): Когато тази функция е активирана, мониторът автоматично ще се изключи след определен период от време. LED Indicator (LED индикатор): По подразбиране LED индикаторът е настроен на Always ON (винаги включен). Always ON (винаги включен): LED индикаторът на захранването свети в бяло по време на работа и свети в оранжево в режим на готовност. Always OFF (винаги изключен): Изключете LED индикатора на захранването. Standby ON (готовност включен): LED индикаторът на захранването свети в оранжево в режим на готовност. Когато захранването е изключено, LED индикаторът на захранването ще остане изключен. DisplayPort Ver. (версия на DisplayPort): Задайте версията на DisplayPort на 1.1, 1.2 или 1.4+HDR. Note: (Забележка:) За да активирате HDR ефекта за DP порта, може да се наложи да зададете DP1.4 и да активирате 10-битовия цветен изход във вашата графична карта. Уверете се, че сте конфигурирали тази опция въз основа на версията на DisplayPort, поддържана от вашата графична карта.

Запазване на настройките

Задайте персонализираните OSD конфигурации за Setting1, Setting2 или Setting3.

Item (Елемент)	Description (Описание)
Save	Запазете персонализираните настройки.
Load	Заредете запазените настройки.

Нулиране на всички

Възстановете монитора до фабричните му настройки по подразбиране.

Спецификации

Артикул	Спецификации
Размер на панела	27-инчов
Съотношение на страните	16:9
Резолюция	2560 x 1440
Честота на опресняване	240Hz
Живот на LED	30000 часа (мин.)
Разстояние между пикселите	0.2331 x 0.2331
Време за реакция	0.3ms (MPRT)
Яркост	400 (тип.) / 320 (тип.) нормален режим
Контрастно съотношение	1000:1 (тип.)
Динамично контрастно съотношение	100M:1 (тип.)
Дълбочина на цвета	1.06 B
Активна област на дисплея 596.736(H) x 335.664(V)
Ъгъл на видимост	178°(H) / 178°(V)
Честота	240Hz
Входни/изходни терминали	2x HDMI 2.0 1x DP1.4 1x Headphone 1x Microphone 2x USB 3.0 (downstream) 1x USB upstream, поддържа BC 1.2 зареждане (5V/1.5A)
Захранване	AC 100 ~ 240V при 50/60Hz
Консумация на енергия	Включен: 85W (макс.) В режим на готовност: 0.5W Изключен: 0.3W
Размери (Ш x В x Д)	614.9 x 565.9 x 236.9mm (със стойка)
Тегло	8.0 ±0.5 kgs (нето)
Температурен диапазон (работа)	0°C до 40°C

Забележка: Спецификациите подлежат на промяна без предизвестие.

Списък на поддържаните времена

Списък на времена	HDMI 2.0	Display Port 1.4
640x480@60Hz	√	√
640x480@75Hz	√	√
720x480@60Hz	√	√
720x576P@50Hz	√	√
800x600@60Hz	√	√
800x600@75Hz	√	√
1024x768@60Hz	√	√
1280x720@60Hz	√	√
1280x720@100Hz	√	√
1280x720@120Hz	√	√
1920x1080@60Hz	√	√
1920x1080@120Hz	√	√
1920x1080@144Hz	√	X
1920x1080@165Hz	X	√
2560x1440@60Hz	√	√
2560x1440@120Hz	√	√
2560x1440@144Hz	√	√
2560x1440@165Hz	X	√
3840x2160@60Hz	√	X
2560x1440@200Hz	X	√
2560x1440@240Hz	X	√

Отстраняване на неизправности

Проблем	Възможни решения
Няма захранване	Уверете се, че захранващият кабел е правилно свързан към източника на захранване и монитора. Проверете кабела и щепсела, за да се уверите, че не са повредени. Уверете се, че мониторът е включен.
Няма изображение на екрана	Уверете се, че мониторът и компютърът са правилно свързани и двете устройства са включени. Уверете се, че сте избрали правилния входен източник. Регулирайте настройките Яркост и Контраст.
Изображението не запълва целия екран	Опитайте различна настройка на Display Mode (съотношение на страните).
Цветовете са изкривени	Уверете се, че кабелът за входен сигнал е правилно свързан. Конфигурирайте настройките, свързани с изображението. Вижте раздела "Картина".
Няма звук или силата на звука е ниска	Уверете се, че кабелът за слушалки е правилно свързан. Регулирайте нивото на звука. Регулирайте настройките, свързани със звука на компютъра.

Забележка: Ако проблемът продължава, моля, свържете се с нашата служба за обслужване на клиенти за допълнителна помощ.

Основна грижа

Когато екранът се замърси, направете следното, за да го почистите:

Избършете екрана с мека кърпа без власинки, за да отстраните остатъчния прах.
Напръскайте или нанесете почистващата течност върху мека кърпа. След това избършете внимателно екрана с влажната кърпа.

Забележка:

Уверете се, че кърпата е влажна, но не и мокра.
Когато избърсвате, избягвайте да прилагате прекомерен натиск върху екрана.
Киселинните или абразивни почистващи препарати могат да повредят екрана.

Бележки за USB зареждане

Следните устройства не са съвместими с BC 1.2 на CDP режим. Когато хъбът е свързан към компютър, тези устройства не могат да се зареждат с помощта на USB кабела.

Производител	Устройство	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Информация за обслужване на GIGABYTE

Повече информация за обслужването, моля, посетете официалния уебсайт на GIGABYTE:
https://www.gigabyte.com/

ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ

Декларация за съответствие на доставчика

Отговорна страна – Информация за контакт в САЩ: G.B.T. Inc.
Адрес: 17358 Railroad street, City Of Industry, CA91748
Тел.: 1-626-854-9338
Информация за контакт в интернет: https://www.gigabyte.com

Предпазни мерки за безопасност

Прочетете следните предпазни мерки за безопасност, преди да използвате монитора.

Използвайте само аксесоарите, които са предоставени с монитора или които са препоръчани от производителя.
Съхранявайте пластмасовата опаковъчна торба за продукта на място, недостъпно за деца.
Преди да свържете монитора към контакта, уверете се, че номиналното напрежение на захранващия кабел е съвместимо със спецификацията за захранване в държавата, в която се намирате.
Щепселът на захранващия кабел трябва да бъде свързан към правилно окачен и заземен контакт.
Не докосвайте щепсела с мокри ръце, в противен случай лесно може да предизвикате токов удар.
Поставете монитора на стабилно и добре проветриво място.
Не поставяйте монитора близо до източници на топлина, като електрически радиатори или пряка слънчева светлина.
Отворите или отворите на монитора са за вентилация. Не покривайте или блокирайте вентилационните отвори с предмети.
Не използвайте монитора близо до вода, напитки или всякакви течности. Ако не го направите, това може да доведе до токов удар или повреда на монитора.
Не забравяйте да изключите монитора от контакта, преди да го почистите.
Тъй като повърхността на екрана лесно се надрасква, избягвайте да докосвате повърхността с твърди или остри предмети.
Използвайте мека кърпа без власинки вместо кърпа, за да избършете екрана. Можете да използвате препарат за почистване на стъкла, за да почистите монитора, ако е необходимо. Никога обаче не пръскайте почистващия препарат директно върху екрана.
Изключете захранващия кабел, ако мониторът не се използва дълго време.
Не се опитвайте да разглобявате или ремонтирате монитора сами.

Търговските марки, споменати в това ръководство, са законно регистрирани на съответните им собственици.

За повече информация проверете на нашия уебсайт на адрес: https://www.gigabyte.com

Препратки

GIGABYTE Global

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли GIGABYTE AORUS FI27Q-X - Ръководство за тактически гейминг монитор
