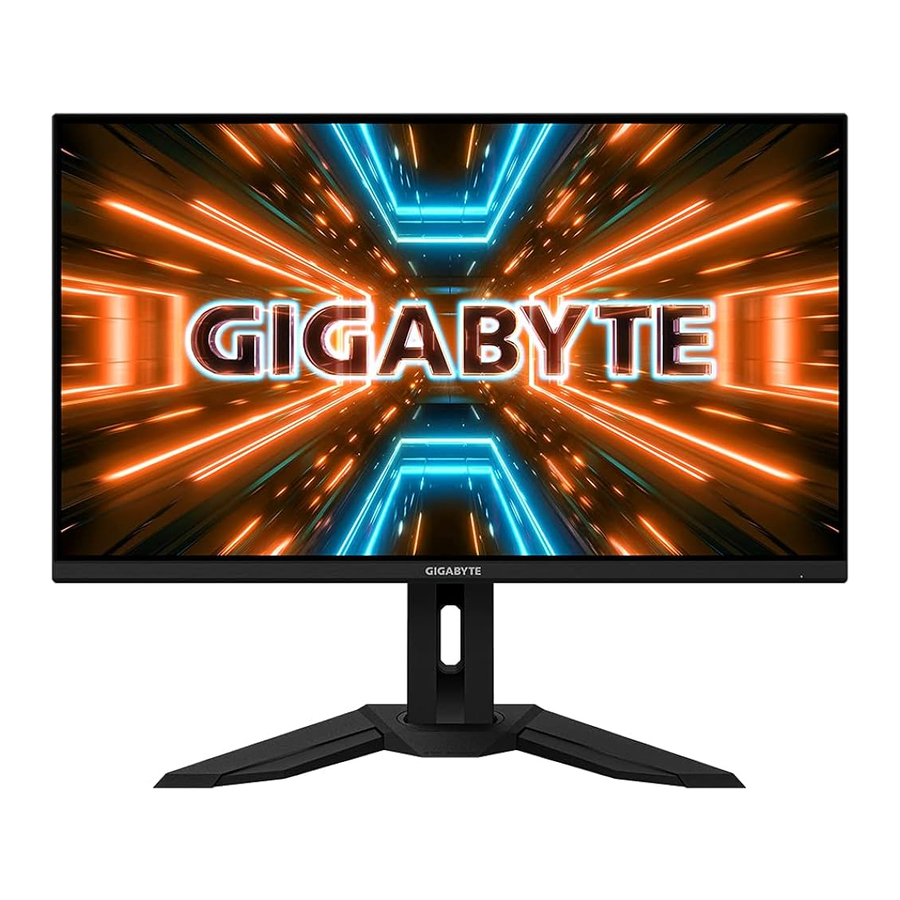

GIGABYTE M32Q - Ръководство за гейминг монитор

ВЪВЕДЕНИЕ

Разопаковане

1. Отворете горния капак на опаковъчната кутия. След това наблюдавайте инструкциите за разопаковане, прикрепени към вътрешния капак. Уверете се, че кутията е в правилната ориентация, внимателно поставете кутията върху стабилна повърхност.

2. Отворете вътрешния капак. Хванете EPS пяната (през отворите), за да я извадите от кутията.

3. Извадете елементите от горната EPS пяна.

4. Извадете горната EPS пяна. След това можете да извадите стойката от долната EPS пяна.


Съдържание на пакета

С опаковъчната кутия се доставят следните елементи. Ако някой от тях липсва, моля, свържете се с местния дилър.

Забележка: Моля, запазете опаковъчната кутия и опаковъчните материали за бъдещ транспорт на монитора.

Общ преглед на продукта

Изглед отпред

1. Контролен бутон

Изглед отзад

1. AC IN жак
2. Ключ за променлив ток
3. Kengsington заключване
4. HDMI портове (x2)
5. DisplayPort
6. Type-C
7. USB порт за връзка с хост
8. USB 3.0 портове (x3)
9. Жак за слушалки

ПЪРВИ СТЪПКИ

Инсталиране на основата на стойката

1. Подравнете основата на стойката със стойката под стойката. След това прикрепете основата към стойката. Затегнете винта, за да закрепите основата на монитора на място.

   Забележка: Можете да използвате монета или малка отвертка с плоска глава, за да затегнете винта.
2. Поставете монитора върху опаковъчната възглавница или равна повърхност, с екрана надолу. Разкъсайте торбата от EPE, инсталирайте стойката на задната страна на монитора. След това можете да вземете монитора от долната EPS пяна, като държите рамото на стойката. Внимателно повдигнете монитора. Поставете го изправен на маса.


Повдигнете монитора

Извадете монитора от кутията, като държите рамото на стойката. Внимателно повдигнете монитора, обърнете го и го поставете изправен на стойката му върху равна повърхност. Отстранете пяната от монитора.

Забележка: Помислете дали да запазите кутията и опаковката на съхранение за използване в бъдеще, когато може да се наложи да транспортирате монитора. Пригодената пяна е идеална за защита на монитора по време на транспортиране.

Регулиране на ъгъла на видимост
Забележка: Дръжте основата на монитора, така че екранът да не падне, когато правите корекцията.

Регулиране на ъгъла на наклон

Наклонете екрана напред или назад до желания ъгъл на гледане (-5˚ до 20˚).

Промяна на ориентацията на екрана

Повдигнете екрана до най-висока позиция (130 мм).

Забележка: Преди да извършите регулиране на височината, уверете се, че сте премахнали предпазната пластина от стойката.

Инсталиране на конзола за монтиране на стена (по избор)

Използвайте само 100 x 100 mm VESA съвместим комплект за монтиране на стена.

1. Поставете монитора на равна повърхност, с екрана надолу.
   Забележка: Препоръчваме ви да покриете повърхността на масата с мека кърпа, за да предотвратите повреда на монитора.
2. Натиснете заключващите щипки навътре, за да отделите стойката от монитора.

3. Извадете стойката.

4. Прикрепете монтажната скоба към монтажните отвори на гърба на монитора. След това използвайте винтовете, предоставени с комплекта за монтиране на стена, за да закрепите скобата на място.


Забележка: За да монтирате монитора на стената, вижте ръководството за инсталиране, което е включено в комплекта за монтиране на стената. Размер на винта за VESA монтаж: M4 x 15 mm минимум.

Осъществяване на връзки

1. Захранващ кабел
2. HDMI кабел
3. DisplayPort кабел
4. Type-C кабел
5. USB (A-Male към B-Male) кабел
6. USB кабел
7. Кабел за слушалки

ИЗПОЛЗВАНЕ НА УСТРОЙСТВОТО

Включване/изключване на захранването

Уверете се, че превключвателят на захранването до жака за вход на променлив ток е превключен на ON.

Включване

1. Свържете единия край на захранващия кабел към AC IN жака на гърба на монитора.
2. Свържете другия край на захранващия кабел към електрически контакт.
3. Натиснете бутона Control, за да включите монитора. Светодиодът за захранване ще светне в бяло, което показва, че мониторът е готов за употреба.


Изключване

Натиснете бутона Control за 2 секунди, за да изключите монитора.
Забележка: Когато менюто Main се появи на екрана, можете също да изключите монитора, като преместите бутона Control надолу ( ).

Препоръки за комфорт на потребителя

По-долу са дадени няколко съвета за удобно гледане на вашия монитор:

• Оптималните разстояния за гледане на монитори варират от приблизително 510 mm до 760 mm (20" до 30").
• Общо правило е да позиционирате монитора така, че горната част на екрана да е на или малко под височината на очите ви, когато сте седнали удобно.
• Използвайте подходящо осветление за вида работа, която извършвате.
• Правете редовни и чести почивки (поне за 10 минути) на всеки половин час.
• Не забравяйте периодично да отмествате поглед от екрана на монитора и да се фокусирате върху далечен обект за поне 20 секунди по време на почивките.
• Упражненията за очите могат да помогнат за намаляване на напрежението в очите. Повтаряйте тези упражнения често:

1. погледнете нагоре и надолу
2. бавно завъртете окото си
3. движете очите си диагонално.

Избор на входен източник

1. Преместете бутона Control надясно (), за да влезете в менюто Input (Вход).
2. Преместете бутона Control в центъра (), за да изберете желания входен източник. След това натиснете бутона Control, за да потвърдите.


ОПЕРАЦИИ

Бързо меню

Горещ клавиш

По подразбиране бутонът Control е назначен със специфична функция.
Забележка: За да промените предварително зададената функция на горещия клавиш, вижте "Бързо превключване".

За да получите достъп до функцията за горещ клавиш, направете следното:

• Преместете бутона Control нагоре (), за да влезете в менюто Black Equalizer.
  Преместете бутона Control нагоре/надолу (), за да регулирате настройката, и натиснете бутона Control, за да потвърдите.

• Преместете бутона Control надолу (), за да влезете в менюто Picture Mode.
  Преместете бутона Control в центъра (), за да изберете желаната опция, и натиснете бутона Control, за да потвърдите.

• Преместете бутона Control наляво (), за да влезете в менюто Volume. Преместете бутона Control нагоре/надолу ( ), за да регулирате нивото на звука на слушалките, и натиснете бутона Control, за да потвърдите.

• Преместете бутона Control надясно (), за да влезете в менюто Input. Вижте раздела "Избор на източник на вход".


Забележка: За да затворите менюто, преместете бутона Control наляво ( ).

Ръководство за функционални клавиши

• Натиснете бутона Control, за да се покаже главното меню.


След това използвайте бутона Control, за да изберете желаната функция и да конфигурирате свързаните настройки.

KVM

Когато главното меню Main се появи на екрана, преместете бутона Control наляво (), за да влезете в менюто KVM.

• KVM Switch: Превключете входния източник, който е присвоен на USB-B или Type-C връзка в настройките на KVM Wizard (Помощник за KVM).
  Когато има няколко входни сигнала, свързани към устройството, на екрана ще се появи съобщение, след като системата открие USB Type-C входен сигнал.

  За да превключите към USB Type-C входен източник, просто натиснете бутона KVM или бутона Control.
  Въпреки това, когато няма входен сигнал от текущо избрания входен източник, системата ще се върне към предишния свързан входен източник.

Забележка: Тази опция ще бъде деактивирана, ако функцията на бутона KVM е деактивирана (KVM OFF).

• KVM Wizard: Конфигурирайте свързаните с KVM настройки.
  Задайте входния източник, който да бъде свързан първо с USB Type-B връзка, а след това със USB Type-C връзка.

  USB-B Display Selection

  TYPE-C Display Selection

Забележка: Ако зададете настройката USB-B Display на Type-C, опцията от менюто TYPE-C Display автоматично ще бъде деактивирана. След това ще видите състоянието на KVM в страницата KVM Wizard, както е показано по-долу.

• KVM ON/OFF: Активиране/деактивиране на функцията на бутона KVM.
  • Изберете ON (ВКЛ.), за да активирате функцията на бутона KVM. След като системата открие USB Type-C входен сигнал, на екрана ще се появи съобщение.

    Натиснете бутона KVM или бутона Control, за да превключите към USB Type-C входен източник.
    Забележка: Когато функцията на бутона KVM е активирана, отляво ще се показва KVM ON.
  • Изберете OFF (ИЗКЛ.), за да деактивирате функцията на бутона KVM.
    Забележка: Когато функцията на бутона KVM е деактивирана, отляво ще се показва KVM OFF.
• KVM Reset: Възстановяване на настройките по подразбиране на KVM.
  • HDMI 1 входният източник е свързан с USB Type-B връзка.
  • USB Type-C входният източник е свързан с USB Type-C връзка.
  • Функцията KVM ON/OFF е зададена на ON (ВКЛ.).

Помощ при игра

• Когато главното меню Main се появи на екрана, преместете бутона Control надясно (), за да влезете в менюто Game Assist (Помощ при игра).

• Game INFO: Конфигурирайте свързаните с FPS (First Person Shooting) играта настройки.
  • Изберете Gaming Timer (Таймер за игра), за да изберете режим на таймер за обратно отброяване. За да деактивирате тази функция, задайте настройката на OFF (ИЗКЛ.).
  • Изберете Gaming Counter (Брояч за игра) или Refresh Rate (Честота на опресняване), за да активирате/деактивирате настройката за брояч за игра или честота на опресняване в реално време.
  • Изберете Info Location (Местоположение на информацията), за да укажете местоположението на информацията, която да се показва на екрана.

• Crosshair: Изберете желания тип мерник, който да отговаря на вашата игрална среда. Това прави прицелването много по-лесно.
• Eagle Eye: Увеличете определена област от екрана.
• Dashboard: Конфигурирайте настройките на таблото.

  • ON (ВКЛ.): Активирайте функцията. След това изберете желаните опции, които да се показват на екрана.
  • OFF (ИЗКЛ.): Деактивирайте функцията.
  • Dashboard Location (Местоположение на таблото): Укажете местоположението на информацията от таблото, която да се показва на екрана. След като конфигурацията на таблото приключи, тя ще прехвърли системните данни към SOC през USB порта и ще покаже стойността на избраните функции на екрана.


Забележка: Уверете се, че USB кабелът е правилно свързан към USB upstream порта на монитора и USB порта на вашия компютър.

• Display Alignment (Подравняване на дисплея): Когато функцията е активирана, тя показва линиите за подравняване от четирите страни на екрана, осигурявайки удобен инструмент за перфектно подравняване на множество монитори.

Конфигуриране на настройките на устройството

Когато главното меню Main се появи на екрана, преместете бутона Control нагоре (), за да влезете в менюто Settings (Настройки).
Забележка: Използвайте бутона Control, за да навигирате през менюто и да правите корекции.

Игри

Конфигурирайте свързаните с играта настройки.

Артикул	Описание
Aim Stabilizer	Когато тази функция е активирана, тя намалява размазването при движение в бързи игри. Забележка: Тази функция не е налична при следните условия: когато настройката на честотата е по-ниска от 100Hz. когато е активирана функцията FreeSync.
Black Equalizer	Регулирайте яркостта на черните зони.
Super Resolution	Подобрете изображенията с ниска разделителна способност.
Display Mode	Изберете съотношението на страните на екрана. Full: Мащабирайте входното изображение, за да запълните екрана. Идеален за изображения със съотношение 16:9. Aspect: Показвайте входното изображение без геометрично изкривяване, запълвайки възможно най-голяма част от екрана. Забележка: Тази опция не е съвместима с функциите FreeSync и PIP/PBP.
Overdrive	Подобрете времето за реакция на LCD монитора.
AMD FreeSync Premium	Когато тази функция е активирана, тя елиминира забавянето и накъсването на екрана по време на игра.

Картина

Конфигурирайте настройките, свързани с изображението.

Артикул	Описание
Стандартен	За редактиране на документи или сърфиране в уебсайтове.
FPS	За игра на FPS (First Person Shooting) игри.
RTS/RPG	За игра на RTS (Real-Time Strategy) или RPG (Role-Playing Game) игри.
Филм	За гледане на филми.
Четец	За преглед на документи.
sRGB	За преглед на снимки и графики на компютъра.
Персонализиран 1	Персонализирани настройки на режима на картината.
Персонализиран 2	Персонализирани настройки на режима на картината.
Персонализиран 3	Персонализирани настройки на режима на картината.

Забележка: Мониторът използва панел със слаба синя светлина и е в съответствие с TÜV Rheinland Low Blue Light Hardware Solution при фабрично нулиране/режим на настройки по подразбиране (Яркост: 70, Контраст: 50, CCT: 6500, Предварително зададен режим: Стандартен режим).

Дисплей

Конфигурирайте настройките, свързани с екрана на дисплея.

Артикул	Описание
Вход	Изберете входния източник.
OverClock	Активирайте, за да приложите по-висока честота на опресняване. Забележка: Когато Overclocking е активиран. Мониторът може да доведе до трептене или други неблагоприятни ефекти, които могат да произтичат от общата конфигурация на системата и евентуално от спецификациите на панела на дисплея. Възможно е да се намалят тези ефекти чрез задаване на по-ниска честота на опресняване.
RGB PC Range	Изберете подходяща настройка за RGB диапазон или оставете монитора да я открие автоматично.
OverScan	Когато тази функция е активирана, тя леко увеличава входното изображение, за да скрие най-външните ръбове на изображението.

PIP/PBP

Конфигуриране на настройките, свързани с няколко картини.

Елемент	Описание
OFF	Деактивира функцията PIP/PBP.
PIP	Разделя екрана на 2 части (основен прозорец и вграден прозорец). Source (Източник): Променете източника на вход за вградения прозорец. PIP Size (Размер на PIP): Регулирайте размера на вградения прозорец. Location (Местоположение): Преместете позицията на вградения прозорец. Display Switch (Превключвател на дисплея): Разменете двата прозореца. Audio Switch (Превключвател на звука): Изберете от кой източник на звук искате да чувате звука.
PBP	Показва 1x1 разделен екран (ляв и десен прозорец). Source (Източник): Променете източника на вход за десния прозорец. Display Switch (Превключвател на дисплея): Разменете двата прозореца. Audio Switch (Превключвател на звука): Изберете от кой източник на звук искате да чувате звука.

Система
Конфигуриране на настройките, свързани със системата.

Елемент	Описание
Аудио	Конфигуриране на настройките за слушалки. Сила на звука: Регулиране на нивото на силата на звука. Заглушаване: Активиране/Деактивиране на функцията за заглушаване.
OSD Settings (Настройки на OSD) OSD Settings (Настройки на OSD) (продължение)	Конфигуриране на настройките, свързани с менюто за показване на екрана (OSD). Display Time (Време за показване): Задайте продължителността на времето, през което OSD менюто остава на екрана. OSD Transparency (Прозрачност на OSD): Регулирайте прозрачността на OSD менюто. OSD Lock (Заключване на OSD): Когато тази функция е активирана, не е позволено регулиране на OSD. Забележка: За да деактивирате функцията за заключване на OSD, натиснете клавиша Control (Контрол). Когато съобщението се появи на екрана, изберете Yes (Да), за да потвърдите.
		Quick Switch (Бързо превключване)	Задайте функцията на горещите клавиши. Налични опции: Aim Stabilizer (Стабилизатор на прицела), Black Equalizer (Изравнител на черното), Low Blue Light (Слаба синя светлина), Volume (Сила на звука), Input (Вход), Contrast (Контраст), Brightness (Яркост) и Picture Mode (Режим на картина). Настройката по подразбиране на горещите клавиши е както следва: Up (Нагоре) (): Black Equalizer (Изравнител на черното) Down (Надолу) (): Picture Mode (Режим на картина) Right (Надясно) (): Input (Вход) Left (Наляво) (): Volume (Сила на звука)
Other Settings (Други настройки)	Resolution Notice (Известие за разделителна способност): Когато тази функция е активирана, текущото съобщение за разделителна способност ще се появи на екрана, когато мониторът превключи към друг източник на вход. Input Auto Switch (Автоматично превключване на входа): Когато тази функция е активирана, тя автоматично превключва към наличен източник на вход. Auto Power Off (Автоматично изключване на захранването): Когато тази функция е активирана, мониторът автоматично ще се изключи след определен период от време.

Език

Елемент	Описание
Language (Език)	Изберете наличен език за OSD менюто.

Запазване на настройките
Запазване на всички данни.

Елемент	Описание
Setting1	След като изберете, ще се появи менюто Save and Load (Запазване и зареждане), за да може играчът да избира.
Setting2	След като изберете, ще се появи менюто Save and Load (Запазване и зареждане), за да може играчът да избира.
Setting3	След като изберете, ще се появи менюто Save and Load (Запазване и зареждане), за да може играчът да избира.

Нулиране на всички
Възстановяване на фабричните настройки на монитора.

Спецификации

Артикул	Спецификации
Размер на панела	32-инчов
Съотношение на страните	16:9
Резолюция	2560 x 1440
Честота на опресняване	165Hz
Живот на светодиода	30000 часа (мин.)
Стъпка на пикселите	0.273(H) x 0.273(V)
Яркост	350 нита (типично) / 400 нита (пиково)
Коефициент на контраст	1000:1 (типично)
Дълбочина на цвета	16.7M (8 бита)
Активна област на дисплея	698.112(H) x 392.688(V)
Ъгъл на видимост	178°(H)/178°(V)
Честота	48~165Hz
Входни/изходни терминали	2x HDMI 2.0 1x DP 1x Слушалки 1x USB upstream 3x USB3.0 (downstream 1.4 5V/1.5A) 1xUSB Type- C(5V/3A,9V/2A, 12V/1.5A,15V/1A)
Захранване	AC 100 ~ 240V при 50/60Hz
Консумация на енергия	Вкл.: 120W (макс.) В режим на готовност: 0.5W Изкл.: 0.3W
Размери (Ш x В x Д)	715 x 584 x 244mm (със стойка)
Тегло	10.2 kg (нето)
Температурен диапазон (работа)	0°C до 40°C

Забележка: Спецификациите подлежат на промяна без предизвестие.

Списък на поддържаните тайминги

Порт	QHD	Порт	QHD
HDMI	640x480@60Hz	DP	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1920x1080@60Hz		1920x1080@60Hz
	1920x1080@120Hz		1920x1080@120Hz
	1920x1080@144Hz		1920x1080@144Hz
	2560x1440@60Hz		2560x1440@60Hz
	2560x1440@120Hz		2560x1440@120Hz
	2560x1440@144Hz		2560x1440@144Hz
			2560x1440@165Hz

Отстраняване на неизправности

Проблем	Възможно(и) решение(я)
Няма захранване	Уверете се, че захранващият кабел е правилно свързан към източника на захранване и монитора. Проверете кабела и щепсела, за да се уверите, че не са счупени. Уверете се, че мониторът е включен.
На екрана не се появява изображение	Уверете се, че мониторът и компютърът са правилно свързани и двете устройства са включени. Уверете се, че сте избрали правилния входен източник.
Изображението не запълва целия екран	Опитайте различна настройка на Display Mode (съотношение на страните).
Цветовете са изкривени	Уверете се, че кабелът за входния сигнал е правилно свързан. Конфигурирайте настройките, свързани с изображението. Вижте раздела "Picture".
Няма звук или силата на звука е ниска	Уверете се, че кабелът на слушалките е правилно свързан. Регулирайте нивото на звука. Проверете настройката Audio Source. Регулирайте настройките, свързани със звука на компютъра си.

Забележка: Ако проблемът продължава, моля, свържете се с нашето обслужване на клиенти за допълнителна помощ.

Основни грижи

Когато екранът се замърси, направете следното, за да го почистите:

• Избършете екрана с мека кърпа без власинки, за да отстраните остатъчния прах.
• Напръскайте или нанесете почистващата течност върху мека кърпа. След това избършете екрана внимателно с влажната кърпа.

Забележка:

• Уверете се, че кърпата е влажна, но не е мокра.
• Когато избърсвате, избягвайте да прилагате прекомерен натиск върху екрана.
• Киселинните или абразивните почистващи препарати могат да повредят екрана.

Бележки относно зареждането през USB

Следните устройства не са съвместими с BC 1.2 на CDP режим. Когато хъбът е свързан към компютър, тези устройства не могат да бъдат зареждани с помощта на USB кабел.

Информация за обслужване на GIGABYTE

Повече информация за обслужването, моля, посетете официалния уебсайт на GIGABYTE: https://www.gigabyte.com/

Предпазни мерки за безопасност

Прочетете следните Предпазни мерки за безопасност преди да използвате монитора.

• Използвайте само аксесоарите, които са предоставени с монитора или които са препоръчани от производителя.
• Съхранявайте пластмасовата опаковъчна торбичка за продукта на място, което не може да бъде достигнато от деца.
• Преди да свържете монитора към електрическия контакт, уверете се, че напрежението на захранващия кабел е съвместимо със спецификацията на захранването в държавата, в която се намирате.
• Щепселът на захранващия кабел трябва да бъде свързан към правилно свързан и заземен електрически контакт.
• Не докосвайте щепсела с мокри ръце, в противен случай лесно може да предизвикате токов удар.
• Поставете монитора на стабилно и добре проветриво място.
• Не поставяйте монитора близо до източници на топлина, като например електрически радиатори или пряка слънчева светлина.
• Отворите или отворите на монитора са за вентилация. Не покривайте или блокирайте вентилационните отвори с каквито и да е предмети.
• Не използвайте монитора близо до вода, напитки или всички видове течности. Неспазването на това може да доведе до токов удар или повреда на монитора.
• Уверете се, че сте изключили монитора от електрическия контакт преди почистване.
• Тъй като повърхността на екрана лесно се надрасква, избягвайте да докосвате повърхността с твърди или остри предмети.
• Използвайте мека кърпа без власинки вместо хартиена кърпа, за да избършете екрана. Можете да използвате почистващ препарат за стъкло, за да почистите монитора, ако е необходимо. Въпреки това, никога не пръскайте почистващия препарат директно върху екрана.
• Изключете захранващия кабел, ако мониторът няма да се използва за дълъг период от време.
• Не се опитвайте да разглобявате или поправяте монитора сами.

Препратки

• GIGABYTE Global

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли GIGABYTE M32Q - Ръководство за гейминг монитор

Налични езици
