GIGABYTE M32Q - Gaming Monitor Manual

INTRODUKTION

Udtagning af emballage

1. Åbn det øverste dæksel på emballeringskassen. Observer derefter udpakningsinstruktionen, der er fastgjort på det indre dæksel. Sørg for, at kassen er i den korrekte retning, og læg forsigtigt kassen på den stabile overfladepen.

2. Åbn det indre dæksel. Tag fat i EPS-skumsamlingen (gennem åbningerne) for at trække den ud af kassen.

3. Fjern elementerne fra det øverste EPS-skum.

4. Fjern det øverste EPS-skum. Derefter kan du fjerne stativet fra det nederste EPS-skum.


Pakkens indhold

Følgende elementer følger med din emballeringskasse. Hvis nogen af dem mangler, skal du kontakte din lokale forhandler.

Bemærk: Opbevar emballeringskassen og emballeringsmaterialerne til fremtidig transport af skærmen.

Produktoversigt

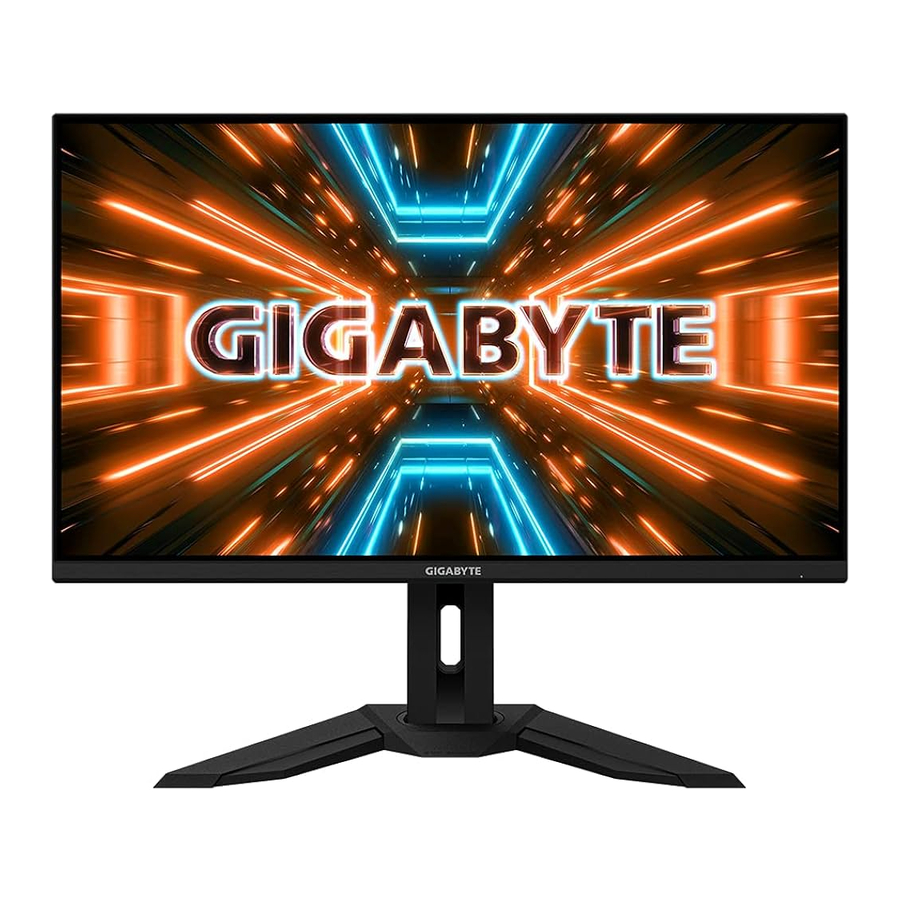

Frontvisning

1. Kontrolknap

Bagsidevisning

1. AC IN-stik
2. AC-strømafbryder
3. Kengsington-lås
4. HDMI-porte (x2)
5. DisplayPort
6. Type-C
7. USB upstream-port
8. USB 3.0-porte (x3)
9. Hovedtelefonstik

KOM I GANG

Installation af stativfoden

1. Juster stativfoden med stativets afstandsstykke under stativet. Fastgør derefter foden på stativet. Spænd skruen for at fastgøre skærmfoden på plads.

   Bemærk: Du kan enten bruge en mønt eller en lille flad skruetrækker til at spænde skruen.
2. Placer skærmen på emballagepuden eller en flad overflade med skærmen nedad. Riv EPE-posen fra hinanden, installer stativet på skærmens bagside. Derefter kan du tage skærmen fra det nederste EPS-skum ved at holde stativarmen. Løft forsigtigt skærmen. Placer den opretstående på et bord.


Løft skærmen

Tag skærmen ud af kassen ved at holde stativarmen. Løft forsigtigt skærmen, vend den om, og placer den opretstående på dens stativ på en flad, jævn overflade. Fjern skumindpakningen fra skærmen.

Bemærk: Overvej at opbevare kassen og emballagen til brug i fremtiden, når du muligvis har brug for at transportere skærmen. Den monterede skumemballage er ideel til at beskytte skærmen under transport.

Justering af synsvinkel
Bemærk: Hold skærmfoden, så skærmen ikke vælter, når du foretager justeringen.

Justering af hældningsvinklen

Vip skærmen frem eller tilbage til den ønskede synsvinkel (-5˚ til 20˚).

Ændring af skærmretningen

Hæv skærmen til den højeste position (130 mm).

Bemærk: Før du foretager højdejusteringen, skal du sørge for, at du har fjernet sikkerhedspladen fra stativet.

Installation af et vægmonteringsbeslag (valgfrit)

Brug kun det 100 x 100 mm VESA-kompatible vægmonteringssæt.

1. Placer skærmen på en flad overflade med skærmen nedad.
   Bemærk: Vi anbefaler, at du dækker bordoverfladen med en blød klud for at forhindre beskadigelse af skærmen.
2. Skub låseklemmerne indad for at afmontere stativet fra skærmen.

3. Fjern stativet.

4. Fastgør monteringsbeslaget til monteringshullerne på skærmens bagside. Brug derefter skruerne, der følger med vægmonteringssættet, til at fastgøre beslaget på plads.


Bemærk: For at montere skærmen på væggen henvises til installationsvejledningen, der følger med vægmonteringsbeslagsættet. VESA-monteringsskruestørrelse: M4 x 15 mm minimum.

Oprettelse af forbindelser

1. Strømkabel
2. HDMI-kabel
3. DisplayPort-kabel
4. Type-C-kabel
5. USB-kabel (A-Male til B-Male)
6. USB-kabel
7. Hovedtelefonkabel

BRUG AF ENHEDEN

Tænd/sluk for strømmen

Sørg for, at strømafbryderen ved siden af AC-strømindgangsstikket er slået til ON (til).

Tænd

1. Tilslut den ene ende af strømkablet til AC IN-stikket på skærmens bagside.
2. Tilslut den anden ende af strømkablet til en stikkontakt.
3. Tryk på Control (Kontrol) knappen for at tænde skærmen. Strøm-LED'en lyser hvidt, hvilket indikerer, at skærmen er klar til brug.


Sluk

Tryk på Control (Kontrol) knappen i 2 sekunder for at slukke skærmen.
Bemærk: Når menuen Main (Hoved) vises på skærmen, kan du også slukke skærmen ved at flytte Control (Kontrol) knappen nedad ().

Anbefalinger til brugerkomfort

Følgende er nogle tips til komfortabel visning af din skærm:

• Optimale visningsafstande for skærme spænder fra ca. 510 mm til 760 mm (20" til 30").
• En generel retningslinje er at placere skærmen således, at toppen af skærmen er i eller lidt under din øjenhøjde, når du sidder komfortabelt.
• Brug tilstrækkelig belysning til den type arbejde, du udfører.
• Tag regelmæssige og hyppige pauser (mindst i 10 minutter) hver halve time.
• Sørg for jævnligt at se væk fra din skærm og fokusere på en fjern genstand i mindst 20 sekunder i løbet af pauserne.
• Øjenøvelser kan hjælpe med at reducere øjenbelastningen. Gentag disse øvelser hyppigt:

1. se op og ned
2. rul langsomt med øjet
3. bevæg dine øjne diagonalt.

Valg af inputkilde

1. Flyt Control (Kontrol) knappen til højre () for at åbne menuen Input (Indgang).
2. Flyt Control (Kontrol) knappen til midten () for at vælge den ønskede inputkilde. Tryk derefter på Control (Kontrol) knappen for at bekræfte.


BETJENING

Hurtigmenu

Hot Key

Som standard er knappen Control blevet tildelt en specifik funktion.
Bemærk: For at ændre den forudindstillede hot key-funktion, se "Hurtigt skift".

For at få adgang til hot key-funktionen, gør følgende:

• Flyt knappen Control op () for at åbne menuen Black Equalizer.
  Flyt knappen Control op/ned () for at justere indstillingen, og tryk på knappen Control for at bekræfte.

• Flyt knappen Control ned () for at åbne menuen Picture Mode.
  Flyt knappen Control midten () for at vælge den ønskede mulighed, og tryk på knappen Control for at bekræfte.

• Flyt knappen Control til venstre () for at åbne menuen Volume. Flyt knappen Control op/ned ( ) for at justere hovedtelefonens lydstyrke, og tryk på knappen Control for at bekræfte.

• Flyt knappen Control til højre () for at åbne menuen Input. Se afsnittet "Valg af inputkilde".


Bemærk: For at lukke menuen, flyt knappen Control til venstre ( ).

Funktionstastvejledning

• Tryk på knappen Control for at få vist hovedmenuen.


Brug derefter knappen Control til at vælge den ønskede funktion og konfigurere de relaterede indstillinger.

KVM

Når menuen Main vises på skærmen, skal du flytte knappen Control til venstre ( ) for at åbne menuen KVM.

• KVM Switch: Skift den inputkilde, der er tildelt USB-B- eller Type-C-forbindelsen i indstillingerne for KVM Wizard.
  Når der er flere inputsignaler tilsluttet enheden, vises der en beskedboks på skærmen, når systemet har registreret USB Type-C-inputsignalet.

  For at skifte til USB Type-C-inputkilden skal du blot trykke på knappen KVM eller knappen Control.
  Men når der ikke er noget inputsignal fra den aktuelt valgte inputkilde, vender systemet tilbage til den tidligere tilsluttede inputkilde.

Bemærk: Denne indstilling deaktiveres, hvis KVM-knapfunktionen er deaktiveret (KVM OFF).

• KVM Wizard: Konfigurer de KVM-relaterede indstillinger.
  Indstil først den inputkilde, der skal bindes til USB Type-B-forbindelsen, og derefter til USB Type-C-forbindelsen.

  USB-B-skærmvalg

  TYPE-C-skærmvalg

Bemærk: Hvis du indstiller USB-B-skærmindstillingen til Type-C, deaktiveres menuindstillingen TYPE-C-skærm automatisk. Du vil derefter se KVM-status i KVM Wizard-siden som nedenfor.

• KVM ON/OFF: Aktivér/deaktivér KVM-knapfunktionen.
  • Vælg ON for at aktivere knapfunktionen KVM. Når systemet har registreret USB Type-C-inputsignalet, vises der en beskedboks på skærmen.

    Tryk på knappen KVM eller knappen Control for at skifte til USB Type-C-inputkilden.
    Bemærk: Når KVM-knapfunktionen er aktiveret, vises KVM ON i venstre panel.
  • Vælg OFF for at deaktivere knapfunktionen KVM.
    Bemærk: Når knapfunktionen KVM er deaktiveret, vises KVM OFF i venstre panel.
• KVM Reset: Gendan KVM-standardindstillingerne.
  • HDMI 1-inputkilden er bundet til USB Type-B-forbindelsen.
  • USB Type-C-inputkilden er bundet til USB Type-C-forbindelsen.
  • Funktionen KVM ON/OFF er indstillet til ON.

Spilassistent

• Når menuen Main vises på skærmen, skal du flytte knappen Control til højre ( ) for at åbne menuen Game Assist.

• Game INFO: Konfigurer de FPS-relaterede (First Person Shooting) spilindstillinger.
  • Vælg Gaming Timer for at vælge nedtællingstimer-tilstand. Hvis du vil deaktivere denne funktion, skal du indstille indstillingen til OFF.
  • Vælg Gaming Counter eller Refresh Rate for at aktivere/deaktivere spiltælleren eller indstillingen for opdateringshastighed i realtid.
  • Vælg Info Location for at angive placeringen af de oplysninger, der skal vises på skærmen.

• Crosshair: Vælg den ønskede trådkors-type, der passer til dit spilmiljø. Det gør det meget nemmere at sigte.
• Eagle Eye: Forstør et bestemt område af skærmen.
• Dashboard: Konfigurer dashboard-indstillingerne.

  • ON: Aktivér funktionen. Vælg derefter den/de ønskede indstillinger, der skal vises på skærmen.
  • OFF: Deaktiver funktionen.
  • Dashboard Location: Angiv placeringen af dashboard-oplysningerne, der skal vises på skærmen. Når dashboard-konfigurationen er fuldført, overfører den systemdataene til SOC'en via USB-porten og viser værdien af den/de valgte funktion(er) på skærmen.


Bemærk: Sørg for, at USB-kablet er korrekt tilsluttet monitorens USB-upstream-port og din computers USB-port.

• Display Alignment: Når funktionen er aktiveret, viser den justeringslinjerne på de fire sider af skærmen, hvilket giver dig et praktisk værktøj til at justere flere skærme perfekt.

Konfigurer enhedsindstillingerne

Når menuen Main vises på skærmen, skal du flytte knappen Control opad () for at åbne menuen Settings.
Bemærk: Brug knappen Control til at navigere i menuen og foretage justeringer.

Gaming

Konfigurer de spilrelaterede indstillinger.

Element	Beskrivelse
Aim Stabilizer	Når denne funktion er aktiveret, reducerer den bevægelsessløringen i et hurtigt bevægende spil. Bemærk: Denne funktion er ikke tilgængelig under følgende forhold: når frekvensindstillingen er lavere end 100 Hz. når FreeSync-funktionen er aktiveret.
Black Equalizer	Juster lysstyrken i de sorte områder.
Super Resolution	Gør billeder med lav opløsning skarpere.
Display Mode	Vælg skærmens billedformat. Full: Skaler inputbilledet, så det fylder hele skærmen. Ideel til 16:9-billeder. Aspect: Vis inputbilledet uden geometrisk forvrængning, og fyld så meget af skærmen som muligt. Bemærk: Denne indstilling er ikke kompatibel med FreeSync- og PIP/PBP-funktioner.
Overdrive	Forbedrer LCD-monitorens responstid.
AMD FreeSync Premium	Når denne funktion er aktiveret, eliminerer den skærmforsinkelse og tearing under spil.

Billede

Konfigurer de billedrelaterede indstillinger.

Element	Beskrivelse
Standard	Til redigering af dokumenter eller browsing af websteder.
FPS	Til at spille FPS (First Person Shooting) spil.
RTS/RPG	Til at spille RTS (Real-Time Strategy) eller RPG (Role-Playing Game) spil.
Film	Til at se film.
Læser	Til visning af dokumenter.
sRGB	Til visning af fotos og grafik på computeren.
Brugerdefineret 1	Tilpassede indstillinger for billedtilstand.
Brugerdefineret 2	Tilpassede indstillinger for billedtilstand.
Brugerdefineret 3	Tilpassede indstillinger for billedtilstand.

Bemærk: Skærmen bruger et lavt blåt lyspanel og overholder TÜV Rheinland Low Blue Light Hardware Solution ved fabriksnulstilling/standardindstillingstilstand (Lysstyrke: 70, Kontrast: 50, CCT: 6500, Forudindstillet tilstand: Standardtilstand).

Skærm

Konfigurer de skærmrelaterede indstillinger.

Element	Beskrivelse
Input	Vælg inputkilden.
OverClock	Aktiver for at anvende en højere opdateringshastighed. Bemærk: Når Overclocking er aktiveret. Skærmen kan resultere i flimmer eller andre ugunstige virkninger, der kan stamme fra den samlede konfiguration af systemet og muligvis skærmens panelspecifikationer. Det er muligt at reducere sådanne effekter ved at indstille en lavere opdateringshastighed.
RGB PC Range	Vælg en passende RGB-rækkeviddeindstilling, eller lad skærmen registrere den automatisk.
OverScan	Når denne funktion er aktiveret, forstørres inputbilledet let for at skjule de yderste kanter af billedet.

PIP/PBP

Konfigurer de multi-billedrelaterede indstillinger.

Element	Beskrivelse
FRA	Deaktiver PIP/PBP-funktionen.
PIP	Opdel skærmen i 2 dele (hovedvindue og indsatsvindue). Kilde: Skift inputkilde til indsatsvinduet. PIP-størrelse: Juster størrelsen på indsatsvinduet. Placering: Flyt placeringen af indsatsvinduet. Skærmskift: Byt om på de to vinduer. Lydskift: Vælg, hvilken lydkilde du vil høre lyden fra.
PBP	Vis 1x1 delt skærm (venstre og højre vindue). Kilde: Skift inputkilde til højre vindue. Skærmskift: Byt om på de to vinduer. Lydskift: Vælg, hvilken lydkilde du vil høre lyden fra.

System
Konfigurer de systemrelaterede indstillinger.

Element	Beskrivelse
Lyd	Konfigurer hovedtelefonindstillingerne. Lydstyrke: Juster lydstyrkeniveauet. Slå lyden fra: Aktiver/deaktiver funktionen til at slå lyden fra.
OSD-indstillinger OSD-indstillinger (fortsat)	Konfigurer de menurelaterede indstillinger for skærmvisning (OSD). Visningstid: Indstil den tid, OSD-menuen forbliver på skærmen. OSD-gennemsigtighed: Juster OSD-menuens gennemsigtighed. OSD-lås: Når denne funktion er aktiveret, er ingen OSD-justering tilladt. Bemærk: For at deaktivere OSD-låsfunktionen skal du trykke på Control-tasten. Når meddelelsen vises på skærmen, skal du vælge Ja for at bekræfte.
		Hurtig Skift	Tildel funktionen for genvejstasterne. Tilgængelige muligheder: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness og Picture Mode. Standardindstillingen for genvejstasterne er som nedenfor: Op (): Black Equalizer Ned (): Picture Mode Højre (): Input Venstre (): Volume
Andre Indstillinger	Opløsningsmeddelelse: Når denne funktion er aktiveret, vises den aktuelle opløsningsmeddelelse på skærmen, når skærmen skifter til en anden inputkilde. Automatisk inputskift: Når denne funktion er aktiveret, skifter den automatisk til en tilgængelig inputkilde. Automatisk sluk: Når denne funktion er aktiveret, slukker skærmen automatisk efter et vist tidsrum.

Sprog

Element	Beskrivelse
Sprog	Vælg et tilgængeligt sprog til OSD-menuen.

Gem indstillinger
Gem alle data.

Element	Beskrivelse
Indstilling1	Efter valg vises menuen Gem og indlæs, som spilleren kan vælge.
Indstilling2	Efter valg vises menuen Gem og indlæs, som spilleren kan vælge.
Indstilling3	Efter valg vises menuen Gem og indlæs, som spilleren kan vælge.

Nulstil alle
Gendan skærmen til fabriksstandardindstillingerne.

Specifikationer

Element	Specifikationer
Panelstørrelse	32-tommer
Aspect Ratio	16:9
Opløsning	2560 x 1440
Opdateringshastighed	165Hz
LED-levetid	30000 timer (min.)
Pixel Pitch	0.273(H) x 0.273(V)
Lysstyrke	350 nits (typ.) / 400 nits (peak)
Kontrastforhold	1000:1 (typ.)
Farvedybde	16.7M (8Bit)
Aktivt displayområde	698.112(H) x 392.688(V)
Synsvinkel	178°(H)/178°(V)
Frekvens	48~165Hz
Input/Output-terminaler	2x HDMI 2.0 1x DP 1x Hovedtelefon 1x USB upstream 3x USB3.0 (downstream 1.4 5V/1.5A) 1xUSB Type- C(5V/3A,9V/2A, 12V/1.5A,15V/1A)
Strømforsyning	AC 100 ~ 240V ved 50/60Hz
Strømforbrug	Til: 120W (maks.) Standby: 0.5W Fra: 0.3W
Dimensioner (B x H x D)	715 x 584 x 244mm(med stander)
Vægt	10.2 kg (netto)
Temperaturområde (drift)	0°C til 40°C

Bemærk: Specifikationer kan ændres uden varsel.

Understøttet timingliste

Port	QHD	Port	QHD
HDMI	640x480@60Hz	DP	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1920x1080@60Hz		1920x1080@60Hz
	1920x1080@120Hz		1920x1080@120Hz
	1920x1080@144Hz		1920x1080@144Hz
	2560x1440@60Hz		2560x1440@60Hz
	2560x1440@120Hz		2560x1440@120Hz
	2560x1440@144Hz		2560x1440@144Hz
			2560x1440@165Hz

Fejlfinding

Problem	Mulig(e) løsning(er)
Ingen strøm	Sørg for, at strømkablet er korrekt tilsluttet til strømkilden og skærmen. Kontroller kablet og stikket for at sikre, at de ikke er i stykker. Sørg for, at skærmen er tændt.
Intet billede vises på skærmen	Sørg for, at skærmen og computeren er korrekt tilsluttet, og at begge enheder er tændt. Sørg for, at du har valgt den korrekte inputkilde.
Billedet fylder ikke hele skærmen	Prøv en anden skærmtilstand (aspect ratio).
Farverne er forvrængede	Sørg for, at inputsignalkablet er korrekt tilsluttet. Konfigurer de billedrelaterede indstillinger. Se afsnittet "Billede".
Ingen lyd eller lydstyrken er lav	Sørg for, at hovedtelefonkablet er korrekt tilsluttet. Juster lydstyrken. Kontroller indstillingen Lydkilde. Juster din computers lydrelaterede indstillinger.

Bemærk: Hvis problemet fortsætter, bedes du kontakte vores kundeservice for yderligere hjælp.

Grundlæggende vedligeholdelse

Når skærmen bliver snavset, skal du gøre følgende for at rengøre skærmen:

• Tør skærmen af med din bløde, fnugfri klud for at fjerne eventuelt resterende støv.
• Spray eller påfør rengøringsvæsken på en blød klud. Tør derefter skærmen forsigtigt af med den fugtige klud.

Bemærk:

• Sørg for, at kluden er fugtig, men ikke våd.
• Når du tørrer af, skal du undgå at lægge for meget pres på skærmen.
• Sure eller slibende rengøringsmidler kan beskadige skærmen.

Bemærkninger om USB-opladning

Følgende enheder er ikke kompatible med BC 1.2 af CDP-tilstand. Når hubben er tilsluttet en pc, kan disse enheder ikke oplades ved hjælp af USB-kablet.

GIGABYTE Serviceinformation

Mere serviceinformation, besøg venligst GIGABYTEs officielle hjemmeside: https://www.gigabyte.com/

Sikkerhedsforanstaltninger

Læs følgende sikkerhedsforanstaltninger, før du bruger skærmen.

• Brug kun det tilbehør, der følger med skærmen, eller som er anbefalet af producenten.
• Opbevar plastikemballagen til produktet et sted, der ikke kan nås af børn.
• Før du tilslutter skærmen til stikkontakten, skal du sørge for, at spændingen på strømkablet er kompatibel med strømspecifikationen i det land, hvor du befinder dig.
• Strømkablets stik skal være tilsluttet en korrekt ledningsført og jordet stikkontakt.
• Rør ikke ved stikket med våde hænder, da det let kan forårsage elektrisk stød.
• Placer skærmen på et stabilt og godt ventileret sted.
• Placer ikke skærmen i nærheden af varmekilder som f.eks. elektriske radiatorer eller direkte sollys.
• Hullerne eller åbningerne på skærmen er til ventilation. Dæk ikke til eller bloker ventilationshullerne med genstande.
• Brug ikke skærmen i nærheden af vand, drikkevarer eller alle typer væsker. Undladelse af at gøre dette kan resultere i elektrisk stød eller beskadigelse af skærmen.
• Sørg for at tage stikket ud af stikkontakten, før du rengør skærmen.
• Da skærmens overflade er let at ridse, skal du undgå at røre overfladen med hårde eller skarpe genstande.
• Brug en blød, fnugfri klud i stedet for et stykke papir til at tørre skærmen af. Du kan bruge en glasrens til at rengøre skærmen, hvis det er nødvendigt. Sprøjt dog aldrig rengøringsmidlet direkte på skærmen.
• Tag strømkablet ud, hvis skærmen ikke bruges i en længere periode.
• Forsøg ikke selv at skille skærmen ad eller reparere den.

Referencer

• GIGABYTE Global

Download manual

Her kan du downloade fuld pdf-version af manualen, den kan indeholde yderligere sikkerhedsinstruktioner, garantioplysninger, FCC-regler osv.

Download GIGABYTE M32Q - Gaming Monitor Manual

Tilgængelige sprog
