GIGABYTE M32Q - Manual del monitor para juegos

INTRODUCCIÓN

Desembalaje

1. Abra la cubierta superior de la caja de embalaje. Luego observe las instrucciones de desembalaje adjuntas en la cubierta interior. Asegurándose de que la caja esté en la orientación correcta, coloque con cuidado la caja sobre una superficie estable.

2. Abra la cubierta interior. Agarre el conjunto de espuma EPS (a través de las aberturas) para sacarlo de la caja.

3. Retire los elementos de la espuma EPS superior.

4. Retire la espuma EPS superior. Luego puede retirar el soporte de la espuma EPS inferior.


Contenido del paquete

Los siguientes artículos vienen con su caja de embalaje. Si falta alguno de ellos, póngase en contacto con su distribuidor local.

Nota: Guarde la caja de embalaje y los materiales de embalaje para el futuro transporte del monitor.

Descripción general del producto

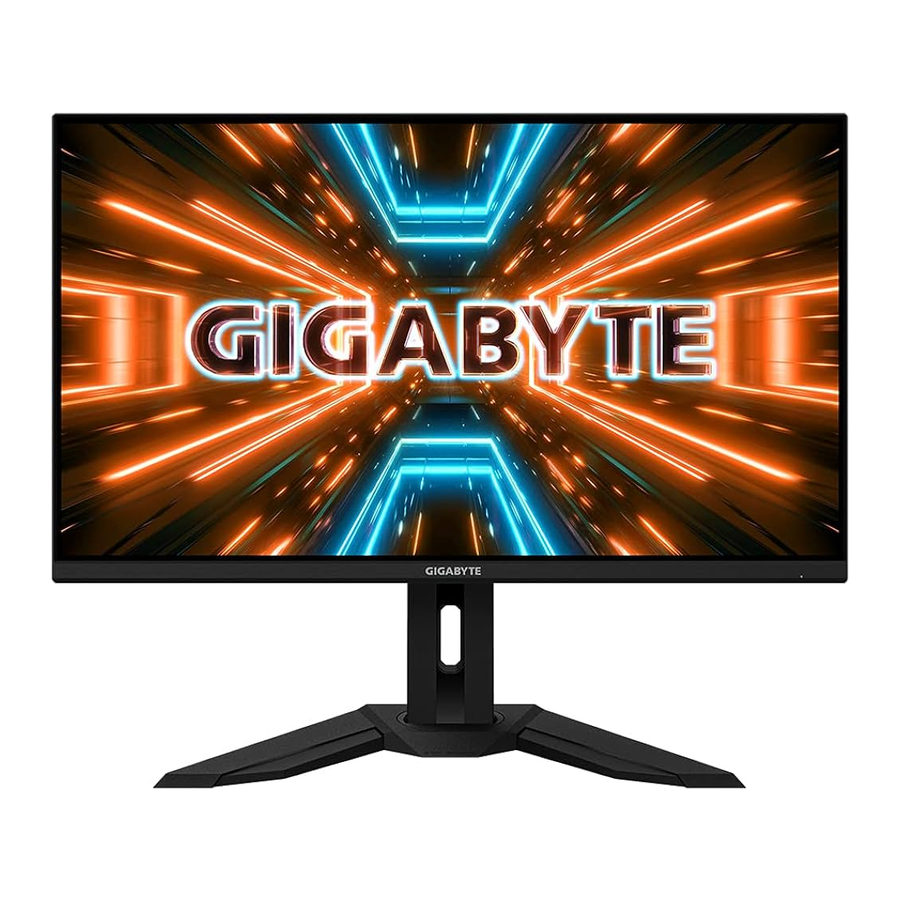

Vista frontal

1. Botón de control

Vista trasera

1. Conector de entrada de CA
2. Interruptor de alimentación de CA
3. Bloqueo Kengsington
4. Puertos HDMI (x2)
5. DisplayPort
6. Tipo-C
7. Puerto USB ascendente
8. Puertos USB 3.0 (x3)
9. Conector de auriculares

COMENZANDO

Instalación de la base del soporte

1. Alinee la base del soporte con el soporte debajo del soporte. Luego, coloque la base en el soporte. Apriete el tornillo para asegurar la base del monitor en su lugar.

   Nota: Puede utilizar una moneda o un destornillador pequeño de cabeza plana para apretar el tornillo.
2. Coloque el monitor sobre el cojín del paquete o una superficie plana, con la pantalla hacia abajo. Rompa la bolsa de EPE, instale el soporte en la parte posterior del monitor. Luego puede tomar el monitor de la espuma EPS inferior sosteniendo el brazo del soporte. Levante con cuidado el monitor. Colóquelo en posición vertical sobre una mesa.


Levante el monitor

Saque el monitor de la caja sujetando el brazo del soporte. Levante con cuidado el monitor, gírelo y colóquelo verticalmente sobre su soporte sobre una superficie plana y uniforme. Retire la envoltura de espuma del monitor.

Nota: Considere guardar la caja y el embalaje en el almacenamiento para su uso en el futuro cuando necesite transportar el monitor. El embalaje de espuma ajustado es ideal para proteger el monitor durante el transporte.

Ajuste del ángulo de visión
Nota: Sujete la base del monitor para que la pantalla no se caiga cuando realice el ajuste.

Ajuste del ángulo de inclinación

Incline la pantalla hacia adelante o hacia atrás hasta el ángulo de visión deseado (-5˚ a 20˚).

Cambio de la orientación de la pantalla

Eleve la pantalla a la posición más alta (130 mm).

Nota: Antes de realizar el ajuste de altura, asegúrese de haber retirado la placa de seguridad del soporte.

Instalación de un soporte de pared (opcional)

Utilice únicamente el kit de montaje en pared compatible con VESA de 100 x 100 mm.

1. Coloque el monitor sobre una superficie plana, con la pantalla hacia abajo.
   Nota: Recomendamos que cubra la superficie de la mesa con un paño suave para evitar dañar el monitor.
2. Empuje los clips de bloqueo hacia adentro para separar el soporte del monitor.

3. Retire el soporte.

4. Coloque el soporte de montaje en los orificios de montaje en la parte posterior del monitor. Luego utilice los tornillos proporcionados con el kit de montaje en pared para asegurar el soporte en su lugar.


Nota: Para montar el monitor en la pared, consulte la guía de instalación que se incluye en el kit de soporte de pared. Tamaño del tornillo de montaje VESA: M4 x 15 mm mínimo.

Realización de conexiones

1. Cable de alimentación
2. Cable HDMI
3. Cable DisplayPort
4. Cable tipo C
5. Cable USB (A-macho a B-macho)
6. Cable USB
7. Cable de auriculares

USO DEL DISPOSITIVO

Encendido/apagado de la alimentación

Asegúrese de que el interruptor de alimentación junto al conector de entrada de alimentación de CA esté en ON (encendido).

Encendido

1. Conecte un extremo del cable de alimentación al conector de entrada de CA en la parte posterior del monitor.
2. Conecte el otro extremo del cable de alimentación a una toma de corriente.
3. Pulse el botón Control para encender el monitor. El LED de alimentación se iluminará en blanco, lo que indica que el monitor está listo para usarse.


Apagado

Pulse el botón Control durante 2 segundos para apagar el monitor.
Nota: Cuando aparezca el menú Main (Principal) en la pantalla, también puede apagar el monitor moviendo el botón Control hacia abajo ().

Recomendaciones para la comodidad del usuario

Los siguientes son algunos consejos para una visualización cómoda de su monitor:

• Las distancias de visualización óptimas para los monitores varían de aproximadamente 510 mm a 760 mm (20" a 30").
• Una pauta general es colocar el monitor de manera que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo de esta cuando esté sentado cómodamente.
• Utilice una iluminación adecuada para el tipo de trabajo que esté realizando.
• Tome descansos regulares y frecuentes (al menos durante 10 minutos) cada media hora.
• Asegúrese de apartar periódicamente la vista de la pantalla del monitor y enfóquese en un objeto lejano durante al menos 20 segundos durante los descansos.
• El ejercicio ocular puede ayudar a reducir la fatiga visual. Repita estos ejercicios con frecuencia:

1. mire hacia arriba y hacia abajo
2. gire lentamente el ojo
3. mueva los ojos en diagonal.

Selección de la fuente de entrada

1. Mueva el botón Control a la derecha () para entrar en el menú Input (Entrada).
2. Mueva el botón Control al centro () para seleccionar la fuente de entrada deseada. A continuación, pulse el botón Control para confirmar.


OPERACIONES

Menú Rápido

Tecla de acceso rápido

De forma predeterminada, el botón Control ha sido asignado con la función específica.
Nota: Para cambiar la función preestablecida de la tecla de acceso rápido, consulte la sección "Cambio Rápido".

Para acceder a la función de tecla de acceso rápido, haga lo siguiente:

• Mueva el botón Control hacia arriba () para entrar en el menú de Black Equalizer (Ecualizador de negros).
  Mueva el botón Control hacia arriba/abajo () para ajustar la configuración y pulse el botón Control para confirmar.

• Mueva el botón Control hacia abajo () para entrar en el menú de Picture Mode (Modo de imagen).
  Mueva el botón Control al centro () para seleccionar la opción deseada y pulse el botón Control para confirmar.

• Mueva el botón Control hacia la izquierda () para entrar en el menú de Volume (Volumen). Mueva el botón Control hacia arriba/abajo ( ) para ajustar el nivel de volumen de los auriculares y pulse el botón Control para confirmar.

• Mueva el botón Control hacia la derecha () para entrar en el menú de Input (Entrada). Consulte la sección "Selección de la fuente de entrada".


Nota: Para cerrar el menú, mueva el botón Control hacia la izquierda ( ).

Guía de la tecla de función

• Presione el botón Control para mostrar el menú principal.


Luego use el botón Control para seleccionar la función deseada y configurar los ajustes relacionados.

KVM

Cuando el menú Main aparezca en la pantalla, mueva el botón Control hacia la izquierda () para entrar al menú KVM.

• KVM Switch: Cambie la fuente de entrada que ha sido asignada a la conexión USB-B o Type-C en los ajustes de KVM Wizard (Asistente KVM).
  Cuando hay varias señales de entrada conectadas al dispositivo, aparecerá un cuadro de mensaje en la pantalla una vez que el sistema detecte la señal de entrada USB Type-C.

  Para cambiar a la fuente de entrada USB Type-C, simplemente presione el botón KVM o el botón Control.
  Sin embargo, cuando no hay señal de entrada de la fuente de entrada seleccionada actualmente, el sistema regresará a la fuente de entrada conectada anteriormente.

Note: Esta opción se desactivará si la función del botón KVM está desactivada (KVM OFF).

• KVM Wizard: Configure los ajustes relacionados con KVM.
  Establezca primero la fuente de entrada para que se enlace con la conexión USB Type-B, y luego continúe con la conexión USB Type-C.

  USB-B Display Selection (Selección de pantalla USB-B)

  TYPE-C Display Selection (Selección de pantalla TYPE-C)

Note: Si configura el ajuste USB-B Display en Type-C, la opción del menú TYPE-C Display se desactivará automáticamente. Entonces verá el estado de KVM en la página KVM Wizard como se muestra a continuación.

• KVM ON/OFF: Activa/Desactiva la función del botón KVM.
  • Seleccione ON para activar la función del botón KVM. Una vez que el sistema detecte la señal de entrada USB Type-C, aparecerá un cuadro de mensaje en la pantalla.

    Presione el botón KVM o el botón Control para cambiar a la fuente de entrada USB Type-C.
    Note: Cuando la función del botón KVM está activada, el KVM ON se mostrará en el panel izquierdo.
  • Seleccione OFF para desactivar la función del botón KVM.
    Note: Cuando la función del botón KVM está desactivada, el KVM OFF se mostrará en el panel izquierdo.
• KVM Reset: Restaura los ajustes predeterminados de KVM.
  • La fuente de entrada HDMI 1 está enlazada con la conexión USB Type-B.
  • La fuente de entrada USB Type-C está enlazada con la conexión USB Type-C.
  • La función KVM ON/OFF está establecida en ON.

Game Assist

• Cuando el menú Main aparezca en la pantalla, mueva el botón Control hacia la derecha () para entrar al menú Game Assist.

• Game INFO: Configure los ajustes relacionados con el juego FPS (First Person Shooting).
  • Seleccione Gaming Timer para seleccionar el modo de temporizador de cuenta regresiva. Para desactivar esta función, configure el ajuste en OFF.
  • Seleccione Gaming Counter o Refresh Rate para activar/desactivar el contador de juegos o el ajuste de frecuencia de actualización en tiempo real.
  • Seleccione Info Location para especificar la ubicación de la información que se mostrará en la pantalla.

• Crosshair: Seleccione el tipo de mira deseado para que se adapte a su entorno de juego. Facilita mucho la puntería.
• Eagle Eye: Amplía cierta área de la pantalla.
• Dashboard: Configure los ajustes del panel.

  • ON: Activa la función. Luego seleccione las opciones deseadas para que se muestren en la pantalla.
  • OFF: Desactiva la función.
  • Dashboard Location: Especifique la ubicación de la información del panel que se mostrará en la pantalla. Una vez que la configuración del panel esté completa, transferirá los datos del sistema al SOC a través del puerto USB y mostrará el valor de las funciones seleccionadas en la pantalla.


Note: Asegúrese de que el cable USB esté conectado correctamente al puerto USB ascendente del monitor y al puerto USB de su computadora.

• Display Alignment: Cuando la función está activada, muestra las líneas de alineación en los cuatro lados de la pantalla, lo que proporciona una herramienta práctica para alinear varios monitores a la perfección.

Configure los ajustes del dispositivo

Cuando el menú Main aparezca en la pantalla, mueva el botón Control hacia arriba () para entrar al menú Settings (Ajustes).
Note: Use el botón Control para navegar por el menú y realizar ajustes.

Gaming

Configure los ajustes relacionados con el juego.

Item	Description
Aim Stabilizer	Cuando esta función está activada, reduce el desenfoque de movimiento en juegos de movimiento rápido. Note: Esta función no está disponible en las siguientes condiciones: cuando el ajuste de frecuencia es inferior a 100 Hz. cuando la función FreeSync está activada.
Black Equalizer	Ajusta el brillo de las áreas negras.
Super Resolution	Aumenta la nitidez de las imágenes de baja resolución.
Display Mode	Seleccione la relación de aspecto de la pantalla. Full: Escala la imagen de entrada para llenar la pantalla. Ideal para imágenes con relación de aspecto 16:9. Aspect: Muestra la imagen de entrada sin distorsión geométrica, llenando la mayor parte posible de la pantalla. Note: Esta opción no es compatible con las funciones FreeSync y PIP/PBP.
Overdrive	Mejora el tiempo de respuesta del monitor LCD.
AMD FreeSync Premium	Cuando esta función está activada, elimina el retraso y el desgarro de la pantalla mientras juega.

Imagen

Configure los ajustes relacionados con la imagen.

Elemento	Descripción
Estándar	Para editar documentos o navegar por sitios web.
FPS	Para jugar juegos FPS (First Person Shooting).
RTS/RPG	Para jugar juegos RTS (Real-Time Strategy) o RPG (Role-Playing Game).
Película	Para ver películas.
Lector	Para ver documentos.
sRGB	Para ver fotos y gráficos en el ordenador.
Personalizado 1	Ajustes de modo de imagen personalizados.
Personalizado 2	Ajustes de modo de imagen personalizados.
Personalizado 3	Ajustes de modo de imagen personalizados.

Nota: El monitor utiliza un panel de luz azul baja y cumple con la solución de hardware de luz azul baja de TÜV Rheinland en el modo de ajuste de fábrica/predeterminado (Brillo: 70, Contraste: 50, CCT: 6500, Modo preestablecido: Modo estándar).

Pantalla

Configure los ajustes relacionados con la pantalla.

Elemento	Descripción
Entrada	Seleccione la fuente de entrada.
OverClock	Active para aplicar una frecuencia de actualización más alta. Nota: Cuando Overclocking está activado. El monitor puede provocar parpadeo u otros efectos adversos que pueden derivarse de la configuración total del sistema y posiblemente de las especificaciones del panel de la pantalla. Es posible reducir estos efectos estableciendo una frecuencia de actualización más baja.
Rango RGB PC	Seleccione un ajuste de rango RGB adecuado o deje que el monitor lo detecte automáticamente.
OverScan	Cuando esta función está activada, amplía ligeramente la imagen de entrada para ocultar los bordes exteriores de la imagen.

PIP/PBP

Configure los ajustes relacionados con la función de multipantalla.

Elemento	Descripción
OFF	Desactiva la función PIP/PBP.
PIP	Divide la pantalla en 2 partes (ventana principal y ventana insertada). Fuente: Cambie la fuente de entrada para la ventana insertada. Tamaño de PIP: Ajuste el tamaño de la ventana insertada. Ubicación: Mueva la posición de la ventana insertada. Cambio de pantalla: Intercambie las dos ventanas. Cambio de audio: Seleccione la fuente de audio de la que desea escuchar el sonido.
PBP	Muestra la pantalla dividida 1x1 (ventanas izquierda y derecha). Fuente: Cambie la fuente de entrada para la ventana derecha. Cambio de pantalla: Intercambie las dos ventanas. Cambio de audio: Seleccione la fuente de audio de la que desea escuchar el sonido.

Sistema
Configure los ajustes relacionados con el sistema.

Elemento	Descripción
Audio	Configure los ajustes de los auriculares. Volumen: Ajuste el nivel de volumen. Silenciar: Activa/desactiva la función de silencio.
Ajustes de OSD Ajustes de OSD (continuación)	Configure los ajustes relacionados con el menú de visualización en pantalla (OSD). Tiempo de visualización: Establezca el período de tiempo que permanece el menú OSD en la pantalla. Transparencia de OSD: Ajuste la transparencia del menú OSD. Bloqueo de OSD: Cuando esta función está activada, no se permite ningún ajuste de OSD. Nota: Para desactivar la función de bloqueo de OSD, pulse la tecla Control. Cuando aparezca el mensaje en la pantalla, seleccione Sí para confirmar.
		Cambio rápido	Asigne la función de las teclas de acceso rápido. Opciones disponibles: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness y Picture Mode. La configuración predeterminada de las teclas de acceso rápido es la siguiente: Arriba (): Black Equalizer Abajo (): Picture Mode Derecha (): Input Izquierda (): Volume
Otros ajustes	Aviso de resolución: Cuando esta función está activada, el mensaje de resolución actual aparecerá en la pantalla cuando el monitor cambie a otra fuente de entrada. Cambio automático de entrada: Cuando esta función está activada, cambia automáticamente a una fuente de entrada disponible. Apagado automático: Cuando esta función está activada, el monitor se apagará automáticamente después de un cierto período de tiempo.

Idioma

Elemento	Descripción
Idioma	Seleccione un idioma disponible para el menú OSD.

Guardar ajustes
Guarde todos los datos.

Elemento	Descripción
Ajuste1	Después de seleccionar, aparecerá el menú Guardar y cargar para que el jugador elija.
Ajuste2	Después de seleccionar, aparecerá el menú Guardar y cargar para que el jugador elija.
Ajuste3	Después de seleccionar, aparecerá el menú Guardar y cargar para que el jugador elija.

Restablecer todo
Restaure el monitor a su configuración predeterminada de fábrica.

Especificaciones

Artículo	Especificaciones
Tamaño del panel	32 pulgadas
Relación de aspecto	16:9
Resolución	2560 x 1440
Tasa de refresco	165 Hz
Vida útil del LED	30 000 horas (mín.)
Separación entre píxeles	0,273 (H) x 0,273 (V)
Brillo	350 nits (típ.) / 400 nits (pico)
Relación de contraste	1000:1 (típ.)
Profundidad de color	16,7 M (8 bits)
Área de visualización activa	698,112 (H) x 392,688 (V)
Ángulo de visión	178°(H)/178°(V)
Frecuencia	48~165 Hz
Terminales de entrada/salida	2x HDMI 2.0 1x DP 1x Auriculares 1x USB de subida 3x USB3.0 (de bajada 1.4 5V/1.5A) 1xUSB Tipo-C(5V/3A,9V/2A, 12V/1.5A,15V/1A)
Fuente de alimentación	CA 100 ~ 240 V a 50/60 Hz
Consumo de energía	Encendido: 120 W (máx.) En espera: 0,5 W Apagado: 0,3 W
Dimensiones (An. x Al. x Pr.)	715 x 584 x 244 mm (con soporte)
Peso	10,2 kg (neto)
Rango de temperatura (en funcionamiento)	0 °C a 40 °C

Nota: Las especificaciones están sujetas a cambios sin previo aviso.

Lista de temporización admitida

Puerto	QHD	Puerto	QHD
HDMI	640x480@60Hz	DP	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1920x1080@60Hz		1920x1080@60Hz
	1920x1080@120Hz		1920x1080@120Hz
	1920x1080@144Hz		1920x1080@144Hz
	2560x1440@60Hz		2560x1440@60Hz
	2560x1440@120Hz		2560x1440@120Hz
	2560x1440@144Hz		2560x1440@144Hz
			2560x1440@165Hz

Resolución de problemas

Problema	Posibles soluciones
Sin alimentación	Asegúrese de que el cable de alimentación esté conectado correctamente a la fuente de alimentación y al monitor. Compruebe que el cable y el enchufe no estén rotos. Asegúrese de que el monitor esté encendido.
No aparece ninguna imagen en la pantalla	Asegúrese de que el monitor y el ordenador estén correctamente conectados y que ambos dispositivos estén encendidos. Asegúrese de haber seleccionado la fuente de entrada correcta.
La imagen no llena toda la pantalla	Pruebe con un ajuste diferente de Modo de visualización (relación de aspecto).
Los colores están distorsionados	Asegúrese de que el cable de señal de entrada esté correctamente conectado. Configure los ajustes relacionados con la imagen. Consulte la sección "Imagen".
No hay sonido o el volumen es bajo	Asegúrese de que el cable de los auriculares esté correctamente conectado. Ajuste el nivel de volumen. Compruebe el ajuste de la fuente de audio. Ajuste los ajustes relacionados con el sonido del ordenador.

Nota: Si el problema persiste, póngase en contacto con nuestro servicio de atención al cliente para obtener más ayuda.

Cuidado básico

Cuando la pantalla se ensucie, haga lo siguiente para limpiarla:

• Limpie la pantalla con un paño suave que no suelte pelusa para eliminar cualquier resto de polvo.
• Rocíe o aplique el líquido limpiador sobre un paño suave. A continuación, limpie la pantalla suavemente con el paño húmedo.

Nota:

• Asegúrese de que el paño esté húmedo, pero no mojado.
• Al limpiar, evite aplicar una presión excesiva sobre la pantalla.
• Los limpiadores ácidos o abrasivos pueden dañar la pantalla.

Notas sobre la carga USB

Los siguientes dispositivos no son compatibles con BC 1.2 del modo CDP. Cuando el concentrador está conectado a un PC, estos dispositivos no se pueden cargar mediante el cable USB.

Información del servicio de GIGABYTE

Para obtener más información sobre el servicio, visite el sitio web oficial de GIGABYTE: https://www.gigabyte.com/

Precauciones de seguridad

Lea las siguientes Precauciones de seguridad antes de utilizar el monitor.

• Utilice únicamente los accesorios que se suministran con el monitor o los que recomienda el fabricante.
• Mantenga la bolsa de plástico del embalaje del producto en un lugar al que no puedan llegar los niños.
• Antes de conectar el monitor a la toma de corriente, asegúrese de que la tensión nominal del cable de alimentación es compatible con las especificaciones de alimentación del país en el que se encuentra.
• El enchufe del cable de alimentación debe estar conectado a una toma de corriente correctamente cableada y con conexión a tierra.
• No toque el enchufe con las manos mojadas, ya que podría provocar una descarga eléctrica.
• Coloque el monitor en un lugar estable y bien ventilado.
• No coloque el monitor cerca de fuentes de calor, como radiadores eléctricos o la luz solar directa.
• Los orificios o aberturas del monitor son para la ventilación. No cubra ni bloquee los orificios de ventilación con ningún objeto.
• No utilice el monitor cerca de agua, bebidas o cualquier tipo de líquido. Si no lo hace, puede provocar una descarga eléctrica o dañar el monitor.
• Asegúrese de desenchufar el monitor de la toma de corriente antes de limpiarlo.
• Como la superficie de la pantalla se raya fácilmente, evite tocar la superficie con cualquier objeto duro o afilado.
• Utilice un paño suave que no suelte pelusa en lugar de un pañuelo de papel para limpiar la pantalla. Puede utilizar un limpiacristales para limpiar el monitor si es necesario. Sin embargo, nunca rocíe el limpiador directamente sobre la pantalla.
• Desconecte el cable de alimentación si no va a utilizar el monitor durante un periodo prolongado de tiempo.
• No intente desmontar o reparar el monitor usted mismo.

Referencias

• GIGABYTE Global

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar GIGABYTE M32Q - Manual del monitor para juegos

Idiomas disponibles
