Manual del monitor para juegos GIGABYTE AORUS FI25F

Contenidos

1 INTRODUCCIÓN
2 COMENZANDO
3 USO DEL DISPOSITIVO
4 OPERACIONES
5 Especificaciones
6 Lista de tiempos admitidos
7 Resolución de problemas
8 Cuidado básico
9 Notas sobre la carga USB
10 INFORMACIÓN DE SEGURIDAD
11 Referencias
12 Descargar manual
13 En otros idiomas

INTRODUCCIÓN

Desembalaje

Abra la cubierta superior de la caja de embalaje. Luego observe las instrucciones de desembalaje adjuntas en la cubierta interior. Asegurándose de que la caja esté en la orientación correcta, coloque con cuidado la caja sobre la superficie estable.
Abra la cubierta interior. Agarre el conjunto de espuma EPS (a través de las aberturas) para sacarlo de la caja.
Retire los artículos de la espuma EPS superior.
Retire la espuma EPS superior. Luego puede retirar el soporte de la espuma EPS inferior.

Contenido del paquete

Los siguientes artículos vienen con su caja de embalaje. Si falta alguno de ellos, póngase en contacto con su distribuidor local.

Nota: Por favor, guarde la caja de embalaje y los materiales de embalaje para el futuro transporte del monitor.

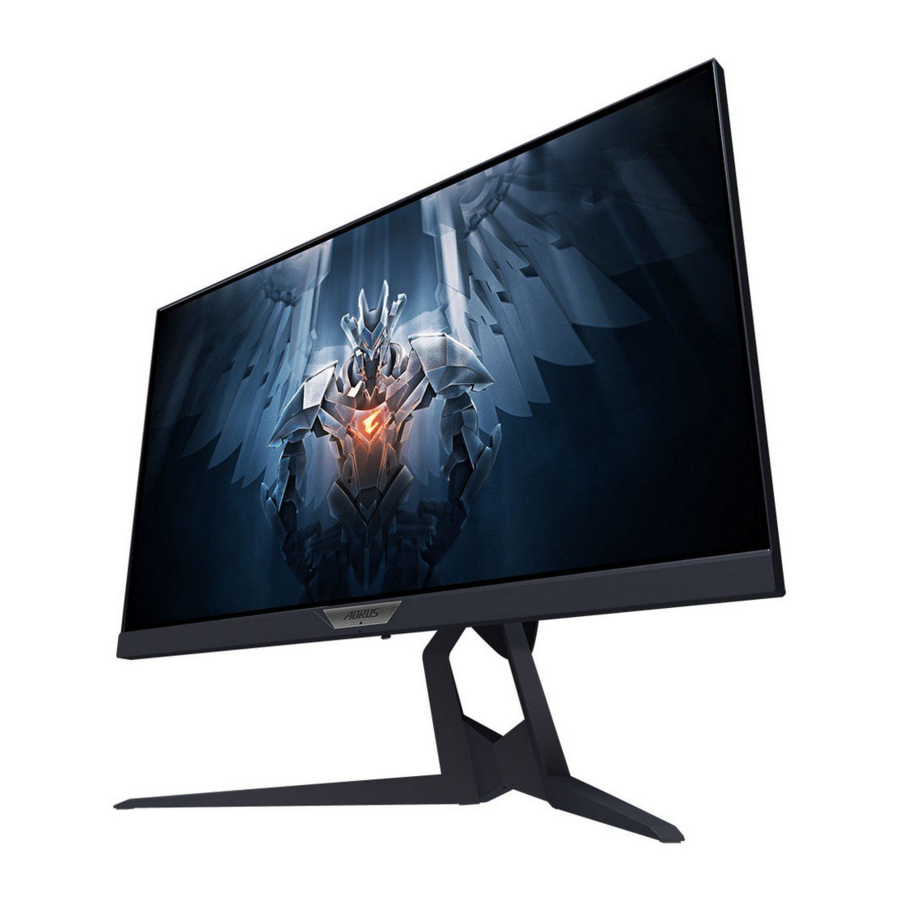

Descripción general del producto

Vista frontal

LED de encendido
Botón de control

Vista trasera

Interruptor de CA
Conector de entrada de CA
Bloqueo Kensington
Conector para auriculares
Conector para micrófono

Puertos HDMI (x2)
DisplayPort
Puerto USB ascendente
Puertos USB 3.0 (x2)

COMENZANDO

Instalación de la base del soporte

Alinee la base del soporte con el separador debajo del soporte. Luego, fije la base al soporte. Apriete el tornillo para asegurar la base del monitor en su lugar.
Nota: Puede usar una moneda o un destornillador pequeño de cabeza plana para apretar el tornillo.
Levante el soporte y la base ensamblados a una posición vertical y colóquelos sobre una mesa. Luego, baje la placa del soporte para permitir que la placa de seguridad se libere automáticamente de su ranura.
Coloque el monitor sobre el cojín del paquete o una superficie plana, con la pantalla hacia abajo. Rompa la bolsa de EPE, instale el soporte en la parte posterior del monitor. Luego puede tomar el monitor de la espuma EPS inferior sosteniendo el brazo del soporte. Levante con cuidado el monitor. Colóquelo en posición vertical sobre una mesa.

Levante el monitor

Saque el monitor de la caja sujetando el brazo del soporte. Levante con cuidado el monitor, gírelo y colóquelo en posición vertical sobre su soporte en una superficie plana y uniforme. Retire la envoltura de espuma del monitor.

Nota: Considere guardar la caja y el embalaje en el almacenamiento para su uso en el futuro cuando necesite transportar el monitor. El embalaje de espuma ajustado es ideal para proteger el monitor durante el transporte.

Ajuste del ángulo de visión

Nota: Sujete la base del monitor para que la pantalla no se caiga cuando realice el ajuste.

Ajuste del ángulo de inclinación
Incline la pantalla hacia adelante o hacia atrás hasta el ángulo de visión deseado (de -5˚ a 21˚).

Ajuste del ángulo de giro
Gire la pantalla hacia la izquierda o hacia la derecha para obtener el ángulo de visión deseado (20˚).

Cambio de la orientación de la pantalla

Eleve la pantalla a la posición más alta (130 mm).
Nota: Antes de realizar el ajuste de altura, asegúrese de haber retirado la placa de seguridad del soporte.
Gire el monitor (90˚ en el sentido de las agujas del reloj) a la orientación vertical.

Instalación de un soporte de pared (opcional)

Utilice solo el kit de montaje en pared de 100 x 100 mm recomendado por el fabricante.

Coloque el monitor sobre una superficie plana, con la pantalla hacia abajo.
Nota: Recomendamos que cubra la superficie de la mesa con un paño suave para evitar dañar el monitor.
Empuje los clips de bloqueo hacia adentro para separar el soporte del monitor.
Tire del soporte ligeramente hacia abajo para desenganchar los ganchos. Luego retire el soporte.
Fije el soporte de montaje a los orificios de montaje en la parte posterior del monitor. Luego use los tornillos para asegurar el soporte en su lugar.
Nota: Para montar el monitor en la pared, consulte la guía de instalación que se incluye en el kit de soporte de pared.

Haciendo conexiones

Cable de alimentación
Cable de auriculares
Cable de micrófono
Cable HDMI

Cable DisplayPort
Cable USB (A-macho a B-macho)
Cable USB

USO DEL DISPOSITIVO

Encendido/apagado del dispositivo

Asegúrese de que el interruptor de alimentación junto al conector de entrada de alimentación de CA esté en la posición ON (encendido).

Encender

Conecte un extremo del cable de alimentación al conector de entrada de CA en la parte posterior del monitor.
Conecte el otro extremo del cable de alimentación a una toma de corriente.
Presione el botón Control (control) para encender el monitor. El LED de encendido se iluminará en blanco, lo que indica que el monitor está listo para usar.

Nota: Si el LED de encendido permanece apagado después de encender el monitor, verifique la configuración del LED Indicator (indicador LED) en el menú Settings (configuración).
Nota: Cuando se enciende el monitor, el LED RGB en la parte posterior del monitor se apagará automáticamente después de 15 segundos en la configuración predeterminada. Verifique la configuración de RGB LED (LED RGB) en el menú System (sistema) para seleccionar diferentes patrones de LED RGB.

Apagar
Presione el botón Control (control) durante 2 segundos para apagar el monitor.
Nota: Cuando aparezca el menú Main (principal) en la pantalla, también puede apagar el monitor moviendo el botón Control (control) hacia abajo .

Recomendaciones para la comodidad del usuario

Los siguientes son algunos consejos para una visualización cómoda de su monitor:

Las distancias de visualización óptimas para los monitores varían de aproximadamente 510 mm a 760 mm (20" a 30").
Una pauta general es colocar el monitor de manera que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo de ella cuando esté sentado cómodamente.
Utilice una iluminación adecuada para el tipo de trabajo que esté realizando.
Tome descansos regulares y frecuentes (al menos durante 10 minutos) cada media hora.
Asegúrese de apartar la vista periódicamente de la pantalla del monitor y enfóquese en un objeto lejano durante al menos 20 segundos durante los descansos.
El ejercicio ocular puede ayudar a reducir la fatiga visual. Repita estos ejercicios con frecuencia:

mire hacia arriba y hacia abajo
gire lentamente los ojos
mueva los ojos en diagonal.

Selección de la fuente de entrada

Mueva el botón Control (control) hacia la derecha () para ingresar al menú Input (entrada).
Mueva el botón Control (control) al centro () para seleccionar la fuente de entrada deseada. Luego presione el botón Control (control) para confirmar.

OPERACIONES

Tecla de acceso rápido
De forma predeterminada, el botón Control ha sido asignado con la función específica.
Nota: Para cambiar la función preestablecida de la tecla de acceso rápido, consulte la sección "Cambio Rápido".
Para acceder a la función de tecla de acceso rápido, haga lo siguiente:

Mueva el botón Control hacia arriba para entrar en el menú Black Equalizer (Ecualizador de Negros).
Mueva el botón Control hacia arriba/abajo para ajustar la configuración y presione el botón Control para confirmar.
Mueva el botón Control hacia abajo para entrar en el menú Picture Mode (Modo de Imagen).
Mueva el botón Control al centro () para seleccionar la opción deseada y presione el botón Control para confirmar.

Mueva el botón Control a la izquierda () para entrar en el menú Volume (Volumen). Mueva el botón Control hacia arriba/abajo para ajustar el nivel de volumen de los auriculares y presione el botón Control para confirmar.

Mueva el botón Control a la derecha () para entrar en el menú Input (Entrada). Consulte la sección "Selección de la fuente de entrada".
Nota: Para cerrar el menú, mueva el botón Control a la izquierda .

Guía de Teclas de Función

Presione el botón Control para mostrar el menú Main (Principal).

Luego use el botón Control para seleccionar la función deseada y configurar los ajustes relacionados.

Dashboard
Cuando el menú Main (Principal) aparezca en la pantalla, mueva el botón Control a la izquierda para entrar en el menú Dashboard (Panel de Control).

Function (Función): Activar/Desactivar la función. Cuando está activada, puede seleccionar la(s) opción(es) deseada(s) para que se muestren en la pantalla.
Dashboard Location (Ubicación del Panel de Control): Especifique la ubicación de la información del Panel de Control que se mostrará en la pantalla.

Una vez que la configuración del Panel de Control esté completa, transferirá los datos del sistema al SOC a través del puerto USB y mostrará el valor de la(s) función(es) seleccionada(s) en la pantalla.

Nota: Asegúrese de que el cable USB esté conectado correctamente al puerto USB ascendente del monitor y al puerto USB de su computadora.
Nota: Se requiere la instalación y ejecución del software "OSD Sidekick".

Game Assist

Cuando el menú Main (Principal) aparezca en la pantalla, mueva el botón Control a la derecha () para entrar en el menú Game Assist (Asistente de Juego).
AORUS INFO: Configure los ajustes relacionados con el juego FPS (First Person Shooting - Disparos en Primera Persona).
√ Seleccione Gaming Timer (Temporizador de Juego) para seleccionar el modo de temporizador de cuenta regresiva. Para desactivar esta función, configure el ajuste en OFF (Apagado).
√ Seleccione Gaming Counter (Contador de Juego) o Refresh Rate (Tasa de Refresco) para activar/desactivar el contador de juego o el ajuste de tasa de refresco en tiempo real.
√ Seleccione Info Location (Ubicación de la Información) para especificar la ubicación de la información que se mostrará en la pantalla.
Crosshair (Mira): Seleccione el tipo de mira deseado para que se adapte a su entorno de juego. Facilita mucho el apuntar.
Display Alignment (Alineación de Pantalla): Cuando la función está activada, muestra las líneas de alineación en los cuatro lados de la pantalla, proporcionando una herramienta útil para alinear varios monitores perfectamente.

Configurar los ajustes del dispositivo

Cuando el menú Main (Principal) aparezca en la pantalla, mueva el botón Control (Control) hacia arriba para entrar al menú Settings (Ajustes).
Nota: Use el botón Control (Control) para navegar a través del menú y hacer ajustes.

Gaming (Juegos)
Configure los ajustes relacionados con los juegos.

Ítem	Descripción
Aim Stabilizer (Estabilizador de Puntería)	Cuando esta función está habilitada, reduce el desenfoque de movimiento en juegos de movimiento rápido. Nota: Esta función no está disponible bajo las siguientes condiciones: cuando la configuración de frecuencia es menor a 100Hz. cuando la función FreeSync está activada.
Black Equalizer (Ecualizador de Negros)	Ajusta el brillo de las áreas negras.
Super Resolution (Súper Resolución)	Afina las imágenes de baja resolución.
Display Mode (Modo de Pantalla)	Seleccione la relación de aspecto de la pantalla. Full (Completo): Escala la imagen de entrada para llenar la pantalla. Ideal para imágenes con relación de aspecto 16:9. Aspect (Aspecto): Muestra la imagen de entrada sin distorsión geométrica, llenando la mayor parte posible de la pantalla. 1:1: Muestra la imagen de entrada en su resolución nativa sin escalado. 22"W (16:10): Muestra la imagen de entrada como si estuviera en un monitor de 22"W con relación de aspecto 16:10. 23"W (16:9): Muestra la imagen de entrada como si estuviera en un monitor de 23"W con relación de aspecto 16:9. 23.6"W (16:9): Muestra la imagen de entrada como si estuviera en un monitor de 23.6"W con relación de aspecto 16:9. 24"W (16:9): Muestra la imagen de entrada como si estuviera en un monitor de 24"W con relación de aspecto 16:9. Nota: Esta opción no es compatible con las funciones FreeSync y PIP/PBP.
Overdrive	Mejora el tiempo de respuesta del monitor LCD.
FreeSync Premium	Cuando esta función está habilitada, elimina el retraso y el tearing de la pantalla mientras se juega.

Picture (Imagen)
Configure los ajustes relacionados con la imagen.

Ítem	Descripción
Standard (Estándar)	Para editar documentos o navegar por sitios web.
AORUS	Para jugar juegos AORUS GAMER.
FPS	Para jugar juegos FPS (First Person Shooting) (Disparos en Primera Persona).
RTS/RPG	Para jugar juegos RTS (Real-Time Strategy) (Estrategia en Tiempo Real) o RPG (Role-Playing Game) (Juego de Rol).
Movie (Película)	Para ver películas.
Reader (Lector)	Para ver documentos.
sRGB	Para ver fotos y gráficos en la computadora.
Custom 1 (Personalizado 1)	Ajustes de modo de imagen personalizados.
Custom 2 (Personalizado 2)	Ajustes de modo de imagen personalizados.
Custom 3 (Personalizado 3)	Ajustes de modo de imagen personalizados.
Green (Verde)	Para ahorrar energía y bajo consumo de energía.

Nota: El modo de imagen "Standard" (Estándar), Luz azul baja "Level 10" (Nivel 10) es la configuración optimizada en cumplimiento con la Certificación de Luz Azul Baja TUV".

Display (Pantalla)
Configure los ajustes relacionados con la pantalla.

Ítem	Descripción
Input (Entrada)	Seleccione la fuente de entrada.
HDMI RGB PC Range (Rango RGB PC HDMI)	Seleccione un ajuste de rango RGB apropiado o deje que el monitor lo detecte automáticamente. Nota: Esta opción solo está disponible para la entrada HDMI.
Overscan	Cuando esta función está habilitada, agranda ligeramente la imagen de entrada para ocultar los bordes exteriores de la imagen.

PIP/PBP
Configure los ajustes relacionados con multi-imagen.

Ítem	Descripción
OFF (Apagado)	Deshabilita la función PIP/PBP.
PIP	Divide la pantalla en 2 partes (ventana principal y ventana insertada). Source (Fuente): Cambia la fuente de entrada para la ventana insertada. PIP Size (Tamaño PIP): Ajusta el tamaño de la ventana insertada. Location (Ubicación): Mueve la posición de la ventana insertada. Display Switch (Cambio de Pantalla): Intercambia las dos ventanas. Audio Switch (Cambio de Audio): Selecciona de qué fuente de audio quieres escuchar el sonido.
PBP	Muestra la pantalla dividida 1x1 (ventanas izquierda y derecha). Source (Fuente): Cambia la fuente de entrada para la ventana derecha. Display Switch (Cambio de Pantalla): Intercambia las dos ventanas. Audio Switch (Cambio de Audio): Selecciona de qué fuente de audio quieres escuchar el sonido.

System (Sistema)
Configure los ajustes relacionados con el sistema.

Ítem	Descripción
Language (Idioma)	Seleccione el idioma del OSD.
RGB LED	Seleccione los patrones LED preestablecidos para que se muestren en la parte posterior del monitor.
Headphone (Auriculares)	Configure los ajustes de los auriculares. Volume (Volumen): Ajusta el nivel de volumen. Mute (Silenciar): Habilita/Deshabilita la función de silencio.
OSD Settings (Ajustes OSD)	Configure los ajustes relacionados con el menú de visualización en pantalla (OSD). Display Time (Tiempo de Visualización): Establezca la duración del tiempo que el menú OSD permanece en la pantalla. OSD Transparency (Transparencia OSD): Ajuste la transparencia del menú OSD.
OSD Settings (Ajustes OSD) (continuación)	OSD Lock (Bloqueo OSD): Cuando esta función está habilitada, no se permite ningún ajuste OSD. Nota: Para deshabilitar la función de bloqueo OSD, presione la tecla Control (Control). Cuando aparezca el mensaje en la pantalla, seleccione Yes (Sí) para confirmar.
Quick Switch (Cambio Rápido)	Asigne la función de las teclas de acceso rápido. Opciones disponibles: Aim Stabilizer (Estabilizador de Puntería), Black Equalizer (Ecualizador de Negros), Low Blue Light (Luz Azul Baja), Volume (Volumen), Input (Entrada), Contrast (Contraste), Brightness (Brillo) y Picture Mode (Modo de Imagen). La configuración predeterminada de las teclas de acceso rápido es la siguiente: Up (Arriba) : Black Equalizer (Ecualizador de Negros) Down (Abajo) : Picture Mode (Modo de Imagen) Right (Derecha) ( ): Input (Entrada) Left (Izquierda) : Volume (Volumen)
Other Settings (Otros Ajustes)	Resolution Notice (Aviso de Resolución): Cuando esta función está habilitada, el mensaje de resolución actual aparecerá en la pantalla cuando el monitor cambie a otra fuente de entrada. Input Auto Switch (Cambio Automático de Entrada): Cuando esta función está habilitada, cambia automáticamente a una fuente de entrada disponible. Auto Power Off (Apagado Automático): Cuando esta función está habilitada, el monitor se apagará automáticamente después de un cierto período de tiempo. LED Indicator (Indicador LED): De forma predeterminada, el indicador LED está configurado en ON (Encendido). LED Indicator OFF (Indicador LED Apagado): Apaga el LED de encendido. LED Indicator ON (Indicador LED Encendido): El LED de encendido se ilumina en blanco durante el funcionamiento y se ilumina en naranja en modo de espera. LED Indicator Friendly (Indicador LED Amigable): El LED de encendido se ilumina en naranja en modo de espera. Cuando la fuente de alimentación está apagada, el LED de encendido permanecerá apagado. DisplayPort Ver. (Versión DisplayPort): Establezca la versión de DisplayPort en 1.1, 1.2+HDR Nota: Asegúrese de configurar esta opción según la versión de DisplayPort compatible con su tarjeta gráfica.

Save Settings (Guardar Ajustes)
Guarda todos los datos.

Ítem	Descripción
Setting1 (Ajuste 1)	Después de seleccionar, aparecerá el menú Save and Load (Guardar y Cargar) para que el jugador elija.
Setting2 (Ajuste 2)	Después de seleccionar, aparecerá el menú Save and Load (Guardar y Cargar) para que el jugador elija.
Setting3 (Ajuste 3)	Después de seleccionar, aparecerá el menú Save and Load (Guardar y Cargar) para que el jugador elija.

Reset All (Restablecer Todo)
Restaura el monitor a su configuración predeterminada de fábrica.

Especificaciones

Artículo	Especificaciones
Tamaño del panel	24.5 pulgadas
Relación de aspecto	16:9
Resolución	1920 x 1080
Tasa de refresco	240Hz
Vida útil del LED	30000 horas (mín.)
Separación de píxeles	0.2832 x 0.2802
Tiempo de respuesta	1ms(MPRT)
Brillo	400 nits (típ.) / 320 nits (mín.)
Relación de contraste	1000:1 (típ.)
Profundidad de color	16.7M (8Bit)
Área de visualización activa	543.744(H) x 302.616(V)
Ángulo de visión	178°(H)/178°(V)
Frecuencia	48~240Hz
Terminales de entrada/salida	2x HDMI 2.0 1x DP 1.2 1x Auriculares 1x Micrófono 2x USB 3.0 (descendente), compatible con carga BC 1.2 (5V/1.5A) 1x USB ascendente
Fuente de alimentación	CA 100 ~ 240V a 50/60Hz
Consumo de energía	Encendido: 60W (Máx.) En espera: 0.5W Apagado: 0.3W
Dimensiones (Ancho x Alto x Profundidad)	558 X 485 X 236 mm (con soporte)
Peso	6.66kg (Neto)

Nota: Las especificaciones están sujetas a cambios sin previo aviso.

Lista de tiempos admitidos

Lista de tiempos	HDMI 2.0	DisplayPort 1.2
640x480@60Hz
640x480@75Hz
640x480@100Hz
640x480@120Hz
720x400@70Hz
800x600@60Hz
800x600@75Hz
800x600@100Hz
800x600@120Hz
800x600@240Hz
832x624@75Hz
1024x768@60Hz
1024x768@75Hz
1024x768@100Hz
1024x768@120Hz
1280x720@60Hz
1280x1024@60Hz
1280x1024@75Hz
1920x1080@60Hz
1920x1080@100Hz
1920x1080@120Hz
1920x1080@144Hz
1920x1080@240Hz

Resolución de problemas

Problema	Posibles soluciones
Sin energía	Asegúrese de que el cable de alimentación esté conectado correctamente a la fuente de alimentación y al monitor. Compruebe el cable y el enchufe para asegurarse de que no estén rotos. Asegúrese de que el monitor esté encendido.
No aparece ninguna imagen en la pantalla	Asegúrese de que el monitor y la computadora estén conectados correctamente y que ambos dispositivos estén encendidos. Asegúrese de haber seleccionado la fuente de entrada correcta.
La imagen no llena toda la pantalla	Pruebe con diferentes ajustes de Modo de visualización (relación de aspecto).
Los colores están distorsionados	Asegúrese de que el cable de señal de entrada esté conectado correctamente. Configure los ajustes relacionados con la imagen. Consulte la sección "Imagen".
No hay sonido o el volumen es bajo	Asegúrese de que el cable de los auriculares esté conectado correctamente. Ajuste el nivel de volumen. Compruebe la configuración de Fuente de audio. Si la configuración está establecida en Códec USB, asegúrese de que el cable USB esté conectado correctamente al monitor y a su computadora. Ajuste la configuración relacionada con el sonido de su computadora.

Nota: Si el problema persiste, póngase en contacto con nuestro servicio de atención al cliente para obtener más ayuda.

Cuidado básico

Cuando la pantalla se ensucie, haga lo siguiente para limpiarla:

Limpie la pantalla con un paño suave y sin pelusa para eliminar cualquier resto de polvo.
Rocíe o aplique el líquido de limpieza sobre un paño suave. A continuación, limpie suavemente la pantalla con el paño húmedo.

Nota:

Asegúrese de que el paño esté húmedo, pero no mojado.
Al limpiar, evite aplicar una presión excesiva sobre la pantalla.
Los limpiadores ácidos o abrasivos pueden dañar la pantalla.

Notas sobre la carga USB

Los siguientes dispositivos no son compatibles con BC 1.2 del modo CDP. Cuando el concentrador está conectado a una PC, estos dispositivos no se pueden cargar con el cable USB.

Vendedor	Dispositivo	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

INFORMACIÓN DE SEGURIDAD

Precauciones de seguridad
Lea las siguientes Precauciones de seguridad antes de usar el monitor.

Utilice únicamente los accesorios que se suministran con el monitor o los que recomienda el fabricante.
Mantenga la bolsa de plástico del embalaje del producto en un lugar al que no puedan llegar los niños.
Antes de conectar el monitor a la toma de corriente, asegúrese de que la tensión nominal del cable de alimentación sea compatible con las especificaciones de alimentación del país en el que se encuentra.
El enchufe del cable de alimentación debe estar conectado a una toma de corriente correctamente cableada y con conexión a tierra.
No toque el enchufe con las manos mojadas, ya que podría provocar una descarga eléctrica.
Coloque el monitor en un lugar estable y bien ventilado.
No coloque el monitor cerca de fuentes de calor, como radiadores eléctricos o la luz solar directa.
Los orificios o aberturas del monitor son para la ventilación. No cubra ni bloquee los orificios de ventilación con ningún objeto.
No utilice el monitor cerca de agua, bebidas o cualquier tipo de líquido. Si no lo hace, podría provocar una descarga eléctrica o dañar el monitor.
Asegúrese de desenchufar el monitor de la toma de corriente antes de limpiarlo.
Como la superficie de la pantalla se raya fácilmente, evite tocar la superficie con objetos duros o afilados.
Utilice un paño suave y sin pelusa en lugar de un pañuelo de papel para limpiar la pantalla. Puede utilizar un limpiador de cristales para limpiar el monitor si es necesario. Sin embargo, nunca rocíe el limpiador directamente sobre la pantalla.
Desconecte el cable de alimentación si no va a utilizar el monitor durante un período prolongado.
No intente desmontar o reparar el monitor usted mismo.

Información de servicio de GIGABYTE
Para obtener más información sobre el servicio, visite el sitio web oficial de GIGABYTE:
https://www.gigabyte.com/

Referencias

GIGABYTE Global

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del monitor para juegos GIGABYTE AORUS FI25F
