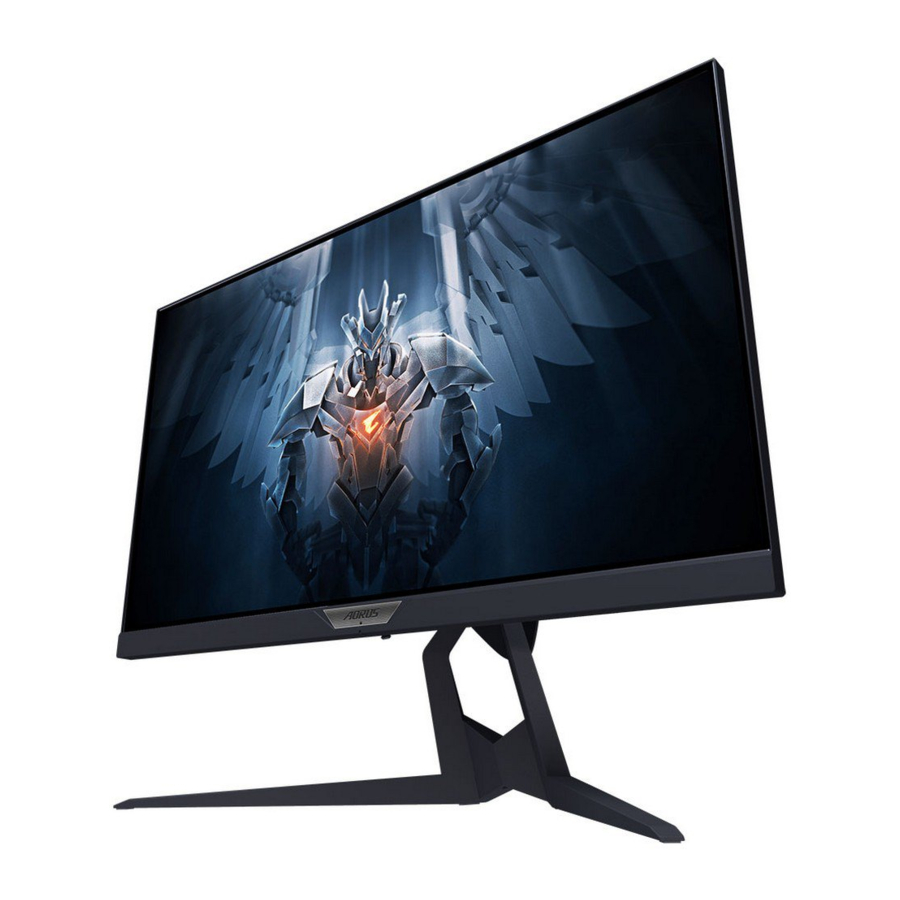

GIGABYTE AORUS FI25F - Korisnički priručnik za gaming monitor

UVOD
Raspakiravanje
- Otvorite gornji poklopac kutije za pakiranje. Zatim pogledajte upute za raspakiravanje koje se nalaze na unutarnjem poklopcu. Provjerite je li kutija u ispravnoj orijentaciji, pažljivo položite kutiju na stabilnu površinu.
![]()
- Otvorite unutarnji poklopac. Uhvatite EPS sklop pjene (kroz otvore) da ga izvučete iz kutije.
![GIGABYTE - AORUS FI25F - Raspakiravanje - Korak 2 Raspakiravanje - Korak 2]()
- Uklonite predmete iz gornje EPS pjene.
![GIGABYTE - AORUS FI25F - Raspakiravanje - Korak 3 Raspakiravanje - Korak 3]()
- Uklonite gornju EPS pjenu. Zatim možete ukloniti postolje iz donje EPS pjene.
![GIGABYTE - AORUS FI25F - Raspakiravanje - Korak 4 Raspakiravanje - Korak 4]()
Sadržaj pakiranja
Sljedeće stavke dolaze s vašom kutijom za pakiranje. Ako nešto nedostaje, obratite se svom lokalnom prodavaču.

Napomena: Molimo sačuvajte kutiju za pakiranje i materijale za pakiranje za budući transport monitora.
Pregled proizvoda
Prednji pogled

- LED napajanja
- Kontrolni gumb
Stražnji pogled

- AC prekidač
- AC IN priključak
- Kensington brava
- Priključak za slušalice
- Priključak za mikrofon
- HDMI priključci (x2)
- DisplayPort
- USB upstream priključak
- USB 3.0 priključci (x2)
POČETAK RADA
Postavljanje baze postolja
- Poravnajte bazu postolja s nosačem ispod postolja. Zatim pričvrstite bazu na postolje. Zategnite vijak kako biste učvrstili bazu monitora na mjestu.
Napomena: Za zatezanje vijka možete koristiti kovanicu ili mali odvijač s ravnom glavom.
![GIGABYTE - AORUS FI25F - Postavljanje baze postolja - Korak 1 Postavljanje baze postolja - Korak 1]()
- Podignite sastavljeno postolje i bazu u uspravan položaj i postavite ga na stol. Zatim spustite ploču postolja kako bi se sigurnosna ploča automatski oslobodila iz svog utora.
![GIGABYTE - AORUS FI25F - Postavljanje baze postolja - Korak 2 Postavljanje baze postolja - Korak 2]()
- Postavite monitor na jastuk za pakiranje ili ravnu površinu, sa zaslonom okrenutim prema dolje. Razdvojite EPE vrećicu, postavite postolje na stražnju stranu monitora. Zatim možete uzeti monitor iz donje EPS pjene držeći ruku postolja. Pažljivo podignite monitor. Postavite ga uspravno na stol.
![GIGABYTE - AORUS FI25F - Postavljanje baze postolja - Korak 3 Postavljanje baze postolja - Korak 3]()
Podizanje monitora
Izvadite monitor iz kutije držeći ruku postolja. Pažljivo podignite monitor, okrenite ga i postavite uspravno na postolje na ravnu, ravnu površinu. Uklonite pjenastu foliju s monitora.

Napomena: Razmislite o čuvanju kutije i pakiranja u skladištu za buduću upotrebu kada budete trebali transportirati monitor. Prilagođena pjena za pakiranje idealna je za zaštitu monitora tijekom transporta.
Podešavanje kuta gledanja
Napomena: Držite bazu monitora tako da se zaslon ne prevrne prilikom podešavanja.
Podešavanje kuta nagiba
Nagnite zaslon prema naprijed ili natrag pod željenim kutom gledanja (-5˚ do 21˚).

Podešavanje kuta zakretanja
Zakrenite zaslon ulijevo ili udesno za željeni kut gledanja (20˚).

Promjena orijentacije zaslona
- Podignite zaslon u najviši položaj (130 mm).
Napomena: Prije podešavanja visine, provjerite jeste li uklonili sigurnosnu ploču s postolja.
![]()
- Rotirajte monitor (90˚ u smjeru kazaljke na satu) u portretnu orijentaciju.
![GIGABYTE - AORUS FI25F - Promjena orijentacije zaslona Promjena orijentacije zaslona]()
Postavljanje zidnog nosača (opcionalno)
Koristite samo zidni nosač 100 x 100 mm koji preporučuje proizvođač.
- Postavite monitor na ravnu površinu, sa zaslonom okrenutim prema dolje.
Napomena: Preporučujemo da površinu stola prekrijete mekom krpom kako biste spriječili oštećenje monitora. - Gurnite kopče za zaključavanje prema unutra kako biste odvojili postolje od monitora.
![GIGABYTE - AORUS FI25F - Postavljanje zidnog nosača (opcionalno) - Korak 1 Postavljanje zidnog nosača (opcionalno) - Korak 1]()
- Lagano povucite postolje prema dolje kako biste oslobodili kuke. Zatim uklonite postolje.
![GIGABYTE - AORUS FI25F - Postavljanje zidnog nosača (opcionalno) - Korak 2 Postavljanje zidnog nosača (opcionalno) - Korak 2]()
- Pričvrstite montažni nosač na montažne rupe na stražnjoj strani monitora. Zatim upotrijebite vijke da učvrstite nosač na mjestu.
Napomena: Za postavljanje monitora na zid, pogledajte upute za instalaciju koje se nalaze u kompletu zidnog nosača.
![GIGABYTE - AORUS FI25F - Postavljanje zidnog nosača (opcionalno) - Korak 3 Postavljanje zidnog nosača (opcionalno) - Korak 3]()
Uspostavljanje veza

- Kabel za napajanje
- Kabel za slušalice
- Kabel za mikrofon
- HDMI kabel
- DisplayPort kabel
- USB (A-muški na B-muški) kabel
- USB kabel
KORIŠTENJE UREĐAJA
Uključivanje/isključivanje napajanja
Provjerite je li prekidač napajanja pored priključka za ulaz izmjenične struje prebačen na ON (uključeno).
Uključivanje napajanja

- Spojite jedan kraj kabela za napajanje na AC IN priključak na stražnjoj strani monitora.
- Spojite drugi kraj kabela za napajanje u utičnicu.
- Pritisnite Control (kontrola) gumb za uključivanje monitora. LED napajanja će svijetliti bijelo, što znači da je monitor spreman za upotrebu.
Napomena: Ako LED napajanja ostane isključen nakon što uključite monitor, provjerite postavku LED Indicator (LED indikator) u izborniku Settings (postavke).
Napomena: Kada se monitor uključi, RGB LED na stražnjoj strani monitora automatski će se isključiti nakon 15 sekundi u zadanoj postavci. Provjerite postavku RGB LED u izborniku System (sustav) za odabir različitih RGB LED uzoraka.
Isključivanje napajanja
Pritisnite Control (kontrola) gumb na 2 sekunde da biste isključili monitor.
Napomena: Kada se na zaslonu pojavi izbornik Main (glavni), monitor možete isključiti i pomicanjem Control (kontrola) gumba prema dolje
.
Preporuke za udobnost korisnika
Slijede neki savjeti za udobno gledanje monitora:
- Optimalne udaljenosti gledanja za monitore kreću se od približno 510 mm do 760 mm (20" do 30").
- Opća smjernica je postaviti monitor tako da vrh zaslona bude u razini ili malo ispod visine vaših očiju kada udobno sjedite.
- Koristite odgovarajuću rasvjetu za vrstu posla koji obavljate.
- Pravite redovite i česte pauze (barem 10 minuta) svakih pola sata.
- Obavezno povremeno skrenite pogled sa zaslona monitora i usredotočite se na udaljeni objekt najmanje 20 sekundi tijekom pauza.
- Vježbe za oči mogu pomoći u smanjenju naprezanja očiju. Ponavljajte ove vježbe često:
- pogledajte gore i dolje
- polako zakrenite oko
- pomaknite oči dijagonalno.
Odabir izvora ulaza

- Pomaknite Control (kontrola) gumb udesno (
) za ulazak u izbornik Input (ulaz). - Pomaknite Control (kontrola) gumb u sredinu (
) za odabir željenog izvora ulaza. Zatim pritisnite Control (kontrola) gumb za potvrdu.
OPERACIJE
Brzi izbornik
Vruća tipka
Prema zadanim postavkama, gumb Control je dodijeljen određenoj funkciji.
Napomena: Za promjenu unaprijed postavljene funkcije vruće tipke, pogledajte odjeljak "Brza promjena".
Za pristup funkciji vruće tipke, učinite sljedeće:
- Pomaknite gumb Control prema gore
za ulazak u izbornik Black Equalizer (Crni ekvilajzer).
Pomaknite gumb Control gore/dolje
za podešavanje postavke i pritisnite gumb Control za potvrdu.
![]()
- Pomaknite gumb Control prema dolje
za ulazak u izbornik Picture Mode (Način slike).
Pomaknite gumb Control u sredinu (
) za odabir željene opcije i pritisnite gumb Control za potvrdu.
![]()
- Pomaknite gumb Control ulijevo (
) za ulazak u izbornik Volume (Glasnoća). Pomaknite gumb Control gore/dolje
za podešavanje razine glasnoće slušalica i pritisnite gumb Control za potvrdu.
![]()
- Pomaknite gumb Control udesno (
) za ulazak u izbornik Input (Ulaz). Pogledajte odjeljak "Odabir izvora ulaza".
Napomena: Za zatvaranje izbornika, pomaknite gumb Control ulijevo
.
Vodič za funkcijske tipke
- Pritisnite gumb Control za prikaz glavnog izbornika (Main menu).
![GIGABYTE - AORUS FI25F - Function Key Guide Function Key Guide]()
Zatim koristite gumb Control za odabir željene funkcije i konfiguriranje povezanih postavki.
Dashboard
Kada se na zaslonu pojavi Main (Glavni) izbornik, pomaknite gumb Control ulijevo
za ulazak u izbornik Dashboard (Nadzorna ploča).

- Function (Funkcija): Omogućite/onemogućite funkciju. Kada je omogućena, možete odabrati željene opcije koje će se prikazati na zaslonu.
- Dashboard Location (Lokacija nadzorne ploče): Odredite lokaciju informacija nadzorne ploče koje će se prikazati na zaslonu.
Nakon što je konfiguracija nadzorne ploče dovršena, prenijet će podatke sustava na SOC putem USB priključka i prikazati vrijednost odabranih funkcija na zaslonu.

Napomena: Provjerite je li USB kabel pravilno spojen na USB upstream priključak monitora i USB priključak vašeg računala.
Napomena: Potrebna je instalacija i pokretanje softvera "OSD Sidekick".
Game Assist
- Kada se na zaslonu pojavi Main (Glavni) izbornik, pomaknite gumb Control udesno (
) za ulazak u izbornik Game Assist (Pomoć u igri).
![GIGABYTE - AORUS FI25F - Game Assist - Step 1 Game Assist - Step 1]()
- AORUS INFO: Konfigurirajte postavke vezane uz FPS (First Person Shooting) igru.
√ Odaberite Gaming Timer (Mjerač vremena za igranje) za odabir načina odbrojavanja. Za onemogućavanje ove funkcije, postavite postavku na OFF (Isključeno).
√ Odaberite Gaming Counter (Brojač za igranje) ili Refresh Rate (Brzina osvježavanja) za omogućavanje/onemogućavanje brojača za igranje ili postavke brzine osvježavanja u stvarnom vremenu.
√ Odaberite Info Location (Lokacija informacija) za određivanje lokacije informacija koje će se prikazati na zaslonu.
![GIGABYTE - AORUS FI25F - Function Key Guide - Game Assist - Step 2 Function Key Guide - Game Assist - Step 2]()
- Crosshair (Nišan): Odaberite željeni tip nišana koji odgovara vašem okruženju za igranje. To olakšava ciljanje.
- Display Alignment (Poravnanje zaslona): Kada je funkcija omogućena, prikazuje linije poravnanja na četiri strane zaslona, pružajući praktičan alat za savršeno poravnavanje više monitora.
Konfiguriranje postavki uređaja
Kada se na zaslonu pojavi Main (Glavni) izbornik, pomaknite gumb Control (Kontrola) prema gore
za ulazak u izbornik Settings (Postavke).
Napomena: Koristite gumb Control (Kontrola) za navigaciju kroz izbornik i podešavanje.

Gaming (Igranje)
Konfigurirajte postavke vezane uz igru.

| Item (Stavka) | Description (Opis) |
| Aim Stabilizer | Kada je ova funkcija omogućena, smanjuje zamućenje pokreta u brzim igrama. Napomena: Ova funkcija nije dostupna pod sljedećim uvjetima:
|
| Black Equalizer | Podesite svjetlinu crnih područja. |
| Super Resolution | Izoštrite slike niske rezolucije. |
| Display Mode | Odaberite omjer slike zaslona.
Napomena: Ova opcija nije kompatibilna s funkcijama FreeSync i PIP/PBP. |
| Overdrive | Poboljšajte vrijeme odziva LCD monitora. |
| FreeSync Premium | Kada je ova funkcija omogućena, eliminira se kašnjenje i trganje zaslona tijekom igranja igara. |
Picture (Slika)
Konfigurirajte postavke vezane uz sliku.

| Item (Stavka) | Description (Opis) |
| Standard | Za uređivanje dokumenata ili pregledavanje web stranica. |
| AORUS | Za igranje AORUS GAMER igara. |
| FPS | Za igranje FPS (First Person Shooting) igara. |
| RTS/RPG | Za igranje RTS (Real-Time Strategy) ili RPG (Role-Playing Game) igara. |
| Movie (Film) | Za gledanje filmova. |
| Reader (Čitač) | Za pregledavanje dokumenata. |
| sRGB | Za pregledavanje fotografija i grafika na računalu. |
| Custom 1 (Prilagođeno 1) | Prilagođene postavke načina slike. |
| Custom 2 (Prilagođeno 2) | Prilagođene postavke načina slike. |
| Custom 3 (Prilagođeno 3) | Prilagođene postavke načina slike. |
| Green (Zeleno) | Za uštedu energije i nisku potrošnju energije. |
Napomena: Način slike "Standard", Low blue light (Niska plava svjetlost) "Level 10" (Razina 10) je optimizirana postavka u skladu s TUV Low Blue Light Certification".
Display (Zaslon)
Konfigurirajte postavke vezane uz zaslon.

| Item (Stavka) | Description (Opis) |
| Input (Ulaz) | Odaberite ulazni izvor. |
| HDMI RGB PC Range | Odaberite odgovarajuću postavku RGB raspona ili dopustite monitoru da je automatski detektira. Napomena: Ova opcija je dostupna samo za HDMI ulaz. |
| Overscan | Kada je ova funkcija omogućena, lagano povećava ulaznu sliku kako bi sakrila vanjske rubove slike. |
PIP/PBP
Konfigurirajte postavke vezane uz više slika.

| Item (Stavka) | Description (Opis) |
| OFF (Isključeno) | Onemogućite funkciju PIP/PBP. |
| PIP | Podijelite zaslon na 2 dijela (glavni prozor i umetak).
|
| PBP | Prikažite podijeljeni zaslon 1x1 (lijevi i desni prozor).
|
System (Sustav)
Konfigurirajte postavke vezane uz sustav.

| Item (Stavka) | Description (Opis) |
| Language (Jezik) | Odaberite jezik OSD-a. |
| RGB LED | Odaberite unaprijed postavljene LED uzorke koji će se prikazivati na stražnjoj strani monitora. |
| Headphone (Slušalice) | Konfigurirajte postavke slušalica.
|
| OSD Settings (OSD postavke) | Konfigurirajte postavke vezane uz izbornik na zaslonu (OSD).
|
| OSD Settings (continue) (OSD postavke (nastavak)) |
|
| Quick Switch (Brza sklopka) | Dodijelite funkciju prečacima. Dostupne opcije: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness, and Picture Mode. Zadana postavka prečaca je sljedeća: Up (Gore) : Black Equalizer Down (Dolje) : Picture Mode (Način slike) Right (Desno) ( ): Input (Ulaz) Left (Lijevo) : Volume (Glasnoća) |
| Other Settings (Ostale postavke) |
|
Save Settings (Spremi postavke)
Spremite sve podatke.

| Item (Stavka) | Description (Opis) |
| Setting1 (Postavka 1) | Nakon odabira, pojavit će se izbornik Save and Load (Spremi i učitaj) za odabir igrača. |
| Setting2 (Postavka 2) | Nakon odabira, pojavit će se izbornik Save and Load (Spremi i učitaj) za odabir igrača. |
| Setting3 (Postavka 3) | Nakon odabira, pojavit će se izbornik Save and Load (Spremi i učitaj) za odabir igrača. |
Reset All (Vrati sve na zadano)
Vratite monitor na tvorničke postavke.

Specifikacije
| Stavka | Specifikacije |
| Veličina panela | 24,5 inča |
| Omjer slike | 16:9 |
| Rezolucija | 1920 x 1080 |
| Brzina osvježavanja | 240Hz |
| LED životni vijek | 30000 sati (min.) |
| Razmak piksela | 0,2832 x 0,2802 |
| Vrijeme odziva | 1ms(MPRT) |
| Svjetlina | 400 nita (tipično) / 320 nita (min.) |
| Omjer kontrasta | 1000:1 (tipično) |
| Dubina boja | 16,7M (8Bit) |
| Aktivno područje prikaza | 543,744(V) x 302,616(O) |
| Kut gledanja | 178°(V)/178°(O) |
| Frekvencija | 48~240Hz |
| Ulazni/izlazni terminali |
|
| Napajanje | AC 100 ~ 240V pri 50/60Hz |
| Potrošnja energije |
|
| Dimenzije (Š x V x D) | 558 X 485 X 236 mm (s postoljem) |
| Težina | 6,66 kg (neto) |
Napomena: Specifikacije su podložne promjenama bez prethodne najave.
Popis podržanih vremena
| Popis vremena | HDMI 2.0 | DisplayPort 1.2 |
| 640x480@60Hz |
|
![]() |
| 640x480@75Hz | ![]() |
![]() |
| 640x480@100Hz | ![]() |
![]() |
| 640x480@120Hz | ![]() |
![]() |
| 720x400@70Hz | ![]() |
![]() |
| 800x600@60Hz | ![]() |
![]() |
| 800x600@75Hz | ![]() |
![]() |
| 800x600@100Hz | ![]() |
![]() |
| 800x600@120Hz | ![]() |
![]() |
| 800x600@240Hz | ![]() |
![]() |
| 832x624@75Hz | ![]() |
![]() |
| 1024x768@60Hz | ![]() |
![]() |
| 1024x768@75Hz | ![]() |
![]() |
| 1024x768@100Hz | ![]() |
![]() |
| 1024x768@120Hz | ![]() |
![]() |
| 1280x720@60Hz | ![]() |
![]() |
| 1280x1024@60Hz | ![]() |
![]() |
| 1280x1024@75Hz | ![]() |
![]() |
| 1920x1080@60Hz | ![]() |
![]() |
| 1920x1080@100Hz | ![]() |
![]() |
| 1920x1080@120Hz | ![]() |
![]() |
| 1920x1080@144Hz | ![]() |
![]() |
| 1920x1080@240Hz | ![]() |
![]() |
Rješavanje problema
| Problem | Moguće rješenje(a) |
Nema napajanja |
|
Na zaslonu se ne pojavljuje slika |
|
Slika ne ispunjava cijeli zaslon |
|
Boje su izobličene |
|
Nema zvuka ili je glasnoća niska |
|
Napomena: Ako se problem nastavi, obratite se našoj službi za korisnike za daljnju pomoć.
Osnovna njega
Kada se zaslon zaprlja, učinite sljedeće da biste ga očistili:
- Obrišite zaslon mekom krpom koja ne ostavlja dlačice kako biste uklonili preostalu prašinu.
- Poprskajte ili nanesite tekućinu za čišćenje na meku krpu. Zatim nježno obrišite zaslon vlažnom krpom.
Napomena:
- Provjerite je li krpa vlažna, ali ne mokra.
- Prilikom brisanja izbjegavajte primjenu prevelikog pritiska na zaslon.
- Kisela ili abrazivna sredstva za čišćenje mogu oštetiti zaslon.
Napomene o USB punjenju
Sljedeći uređaji nisu kompatibilni s BC 1.2 CDP načina rada. Kada je Hub spojen na računalo, ti se uređaji ne mogu puniti pomoću USB kabela.
| Proizvođač | Uređaj | PID/VID |
| Apple | IPad | PID_129A/VID_05AC |
| Samsung | Galaxy Tab2 10.1 | PID_6860/VID_04E8 |
| Samsung | GALAXY TabPro | PID_6860/VID_04E8 |
SIGURNOSNE INFORMACIJE
Sigurnosne mjere opreza
Prije uporabe monitora pročitajte sljedeće Sigurnosne mjere opreza.
- Koristite samo dodatnu opremu koja je isporučena s monitorom ili onu koju preporučuje proizvođač.
- Držite plastičnu vrećicu za pakiranje proizvoda na mjestu do kojeg djeca ne mogu doći.
- Prije spajanja monitora na utičnicu, provjerite je li napon kabela za napajanje kompatibilan sa specifikacijama napajanja u zemlji u kojoj se nalazite.
- Utikač kabela za napajanje mora biti spojen na ispravno ožičenu i uzemljenu utičnicu.
- Ne dodirujte utikač mokrim rukama, jer to može lako uzrokovati strujni udar.
- Postavite monitor na stabilno i dobro prozračeno mjesto.
- Ne postavljajte monitor u blizini izvora topline kao što su električni radijatori ili izravna sunčeva svjetlost.
- Rupe ili otvori na monitoru služe za ventilaciju. Ne prekrivajte ili blokirajte otvore za ventilaciju bilo kakvim predmetima.
- Ne koristite monitor u blizini vode, pića ili svih vrsta tekućina. U suprotnom može doći do strujnog udara ili oštećenja monitora.
- Prije čišćenja obavezno isključite monitor iz utičnice.
- Budući da se površina zaslona lako ogrebe, izbjegavajte dodirivanje površine bilo kojim tvrdim ili oštrim predmetom.
- Koristite meku krpu koja ne ostavlja dlačice umjesto papirnate maramice za brisanje zaslona. Po potrebi možete koristiti sredstvo za čišćenje stakla za čišćenje monitora. Međutim, nikada nemojte prskati sredstvo za čišćenje izravno na zaslon.
- Isključite kabel za napajanje ako se monitor ne koristi dulje vrijeme.
- Ne pokušavajte sami rastaviti ili popraviti monitor.
Informacije o servisu GIGABYTE
Više informacija o servisu potražite na službenoj web stranici GIGABYTE:
https://www.gigabyte.com/
Autorska prava
© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Sva prava pridržana.
Zaštitni znakovi spomenuti u ovom priručniku zakonski su registrirani u vlasništvu njihovih vlasnika.

Reference
Preuzmi priručnik
Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.
Preuzmi GIGABYTE AORUS FI25F - Korisnički priručnik za gaming monitor












) za ulazak u izbornik Input (ulaz).
za podešavanje postavke i pritisnite gumb Control za potvrdu.
) za odabir željene opcije i pritisnite gumb Control za potvrdu.
