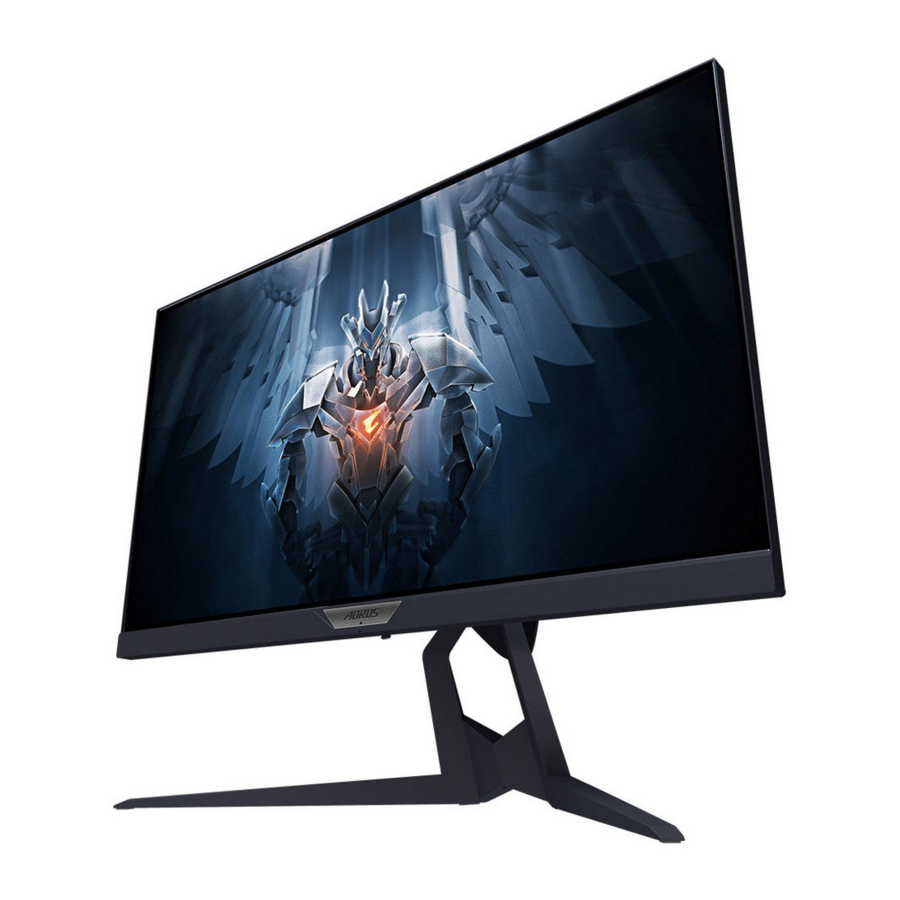

GIGABYTE AORUS FI25F – mängumonitori kasutusjuhend

Sisu

1 SISSEJUHATUS
2 ALUSTUSEKS
3 SEADME KASUTAMINE
4 TOIMINGUD
5 Spetsifikatsioonid
6 Toetatud ajastuste loend
7 Tõrkeotsing
8 Põhihooldus
9 Märkused USB-laadimise kohta
10 OHUTUSNÕUDED
11 Viited
12 Laadi alla juhend
13 Teistes keeltes

SISSEJUHATUS

Lahtipakkimine

Avage pakendi karbi ülemine kaas. Seejärel vaadake sisemisel kaanel olevat lahtipakkimisjuhist. Veenduge, et kast on õiges suunas, asetage kast ettevaatlikult stabiilsele pinnale.
Avage sisemine kaas. Haarake EPS-vahust komplektist (avadest) kinni, et see karbist välja tõmmata.
Eemaldage esemed ülemisest EPS-vahust.
Eemaldage ülemine EPS-vaht. Seejärel saate aluse alumisest EPS-vahust eemaldada.

Pakendi sisu

Teie pakendikarbiga on kaasas järgmised esemed. Kui mõni neist puudub, võtke ühendust kohaliku edasimüüjaga.

Märkus. Hoidke monitori edaspidiseks transportimiseks alles pakendikarp ja pakkematerjalid.

Toote ülevaade

Esivaade

Toite LED
Juhtnupp

Tagavaade

Vahelduvvoolu lüliti
Vahelduvvoolu sisendpesa
Kensingtoni lukk
Kõrvaklappide pesa
Mikrofoni pesa

HDMI-pordid (x2)
DisplayPort
USB ülesvoolu port
USB 3.0 pordid (x2)

ALUSTUSEKS

Aluse paigaldamine

Joondage aluse põhi aluse all oleva alusega. Seejärel kinnitage alus aluse külge. Pingutage kruvi, et monitori alus paigal kinnitada.
Märkus. Kruvi pingutamiseks võite kasutada münti või väikest lapiku peaga kruvikeerajat.
Tõstke kokkupandud alus ja alus püstiasendisse ja asetage see lauale. Seejärel laske aluse plaati alla, et ohutusplaat saaks automaatselt pesast vabaneda.
Asetage monitor pakendipadjale või tasasele pinnale ekraan allapoole. Rebige EPE-kott lahti, paigaldage alus monitori tagaküljele. Seejärel saate monitori alumisest EPS-vahust aluse õlavarre hoides eemaldada. Tõstke monitor ettevaatlikult üles. Asetage see lauale püsti.

Tõstke monitor üles

Võtke monitor karbist välja, hoides kinni aluse õlavarrest. Tõstke monitor ettevaatlikult üles, pöörake see ümber ja asetage see püsti tasasele pinnale alusele. Eemaldage monitorilt vahtpakend.

Märkus. Kaaluge karbi ja pakendi säilitamist hoiukohas kasutamiseks tulevikus, kui teil võib tekkida vajadus monitori transportida. Paigaldatud vahtpakend sobib ideaalselt monitori kaitsmiseks transportimise ajal.

Vaatenurga reguleerimine

Märkus. Hoidke monitori alust, et ekraan ei kukuks reguleerimisel ümber.

Kaldenurga reguleerimine
Kallutage ekraani ette või taha soovitud vaatenurga saavutamiseks (-5˚ kuni 21˚).

Pöördenurga reguleerimine
Pöörake ekraani vasakule või paremale soovitud vaatenurga saavutamiseks (20˚).

Ekraani orientatsiooni muutmine

Tõstke ekraan kõrgeimasse asendisse (130 mm).
Märkus. Enne kõrguse reguleerimist veenduge, et olete aluselt eemaldanud ohutusplaadi.
Pöörake monitori (90˚ päripäeva) portree orientatsiooni.

Seinakinnituse paigaldamine (valikuline)

Kasutage ainult tootja soovitatud seinakinnituskomplekti 100 x 100 mm.

Asetage monitor tasasele pinnale ekraan allapoole.
Märkus. Soovitame katta laua pinna pehme riidega, et vältida monitori kahjustamist.
Lükake lukustusklambrid sissepoole, et alus monitori küljest lahti ühendada.
Tõmmake alust veidi alla, et konksud vabastada. Seejärel eemaldage alus.
Kinnitage kinnitusklamber monitori tagaküljel olevate kinnitusavade külge. Seejärel kasutage kruvisid klambri paigal kinnitamiseks.
Märkus. Monitori seinale kinnitamiseks vaadake seinakinnituskomplektiga kaasasolevat paigaldusjuhendit.

Ühenduste loomine

Toitekaabel
Kõrvaklappide kaabel
Mikrofoni kaabel
HDMI-kaabel

DisplayPort kaabel
USB (A-Male kuni B-Male) kaabel
USB-kaabel

SEADME KASUTAMINE

Toite sisse-/väljalülitamine

Veenduge, et vahelduvvoolu toite sisendpesa kõrval asuv toitelüliti on asendis ON.

Toide sisse

Ühendage toitekaabli üks ots monitori tagaküljel asuvasse vahelduvvoolu sisendpesasse.
Ühendage toitekaabli teine ots pistikupessa.
Monitori sisselülitamiseks vajutage nuppu Control (juhtimine). Toite LED süttib valgelt, mis näitab, et monitor on kasutusvalmis.

Märkus. Kui toite LED jääb pärast monitori sisselülitamist kustunuks, kontrollige menüüs Settings (seaded) seadet LED Indicator (LED indikaator).
Märkus. Kui monitor on sisse lülitatud, lülitub RGB LED monitori tagaküljel vaikeseades automaatselt 15 sekundi pärast välja. Erinevate RGB LED mustrite valimiseks kontrollige menüüs System (süsteem) seadet RGB LED.

Toide välja
Monitori väljalülitamiseks vajutage 2 sekundit nuppu Control (juhtimine).
Märkus. Kui ekraanile ilmub menüü Main (peamine), saate monitori välja lülitada ka, liigutades nuppu Control (juhtimine) alla .

Kasutaja mugavuse soovitused

Siin on mõned näpunäited monitori mugavaks vaatamiseks:

Monitoride optimaalsed vaatamiskaugused on ligikaudu 510 mm kuni 760 mm (20" kuni 30").
Üldine juhis on asetada monitor nii, et ekraani ülaosa oleks mugavalt istudes silmade kõrgusel või veidi allpool.
Kasutage piisavat valgustust teostatava töö tüübi jaoks.
Tehke regulaarselt ja sageli pause (vähemalt 10 minutit) iga poole tunni järel.
Pauside ajal vaadake kindlasti perioodiliselt monitori ekraanilt eemale ja keskenduge vähemalt 20 sekundiks kaugemal asuvale objektile.
Silmade harjutused võivad aidata vähendada silmade pinget. Korrake neid harjutusi sageli:

vaata üles ja alla
rulli silma aeglaselt
liiguta silmi diagonaalselt.

Sisendallika valimine

Sisendmenüüsse sisenemiseks liigutage nuppu Control (juhtimine) paremale ().
Soovitud sisendallika valimiseks liigutage nuppu Control (juhtimine) keskele (). Seejärel vajutage kinnitamiseks nuppu Control (juhtimine).

TOIMINGUD

Kiirklahv
Vaikimisi on Control nupule määratud konkreetne funktsioon.
Märkus: Eelseadistatud kiirklahvi funktsiooni muutmiseks vaadake jaotist "Kiire vahetamine".
Kiirklahvi funktsioonile juurdepääsuks toimige järgmiselt:

Liigutage Control nupp üles et siseneda menüüsse Black Equalizer.
Liigutage Control nupp üles/alla seadistuse reguleerimiseks ja vajutage kinnitamiseks Control nuppu.
Liigutage Control nupp alla et siseneda menüüsse Picture Mode.
Liigutage Control nuppu keskele () soovitud valiku tegemiseks ja vajutage kinnitamiseks Control nuppu.

Liigutage Control nuppu vasakule () helitugevuse menüüsse sisenemiseks. Liigutage Control nuppu üles/alla kõrvaklappide helitugevuse reguleerimiseks ja vajutage kinnitamiseks Control nuppu.

Liigutage Control nuppu paremale () sisendmenüüsse sisenemiseks. Vaadake jaotist "Sisendallika valimine".
Märkus: Menüü sulgemiseks liigutage Control nuppu vasakule .

Funktsiooniklahvi juhend

Põhimenüü kuvamiseks vajutage Control nuppu.

Seejärel kasutage Control nuppu soovitud funktsiooni valimiseks ja seotud sätete konfigureerimiseks.

Armatuurlaud
Kui ekraanile ilmub menüü Main, liigutage Control nuppu vasakule et siseneda menüüsse Dashboard.

Function: funktsiooni lubamine/keelamine. Kui see on lubatud, saate valida soovitud valikud, mida ekraanil kuvada.
Dashboard Location: määrake armatuurlaua teabe asukoht, mida ekraanil kuvada.

Kui armatuurlaua konfiguratsioon on lõpule viidud, edastab see süsteemi andmed USB-pordi kaudu SOC-i ja kuvab ekraanil valitud funktsiooni(de) väärtuse.

Märkus: Veenduge, et USB-kaabel on korralikult ühendatud monitori USB ülesvoolu porti ja arvuti USB-porti.
Märkus: Vaja on tarkvara "OSD Sidekick" installimist ja käivitamist.

Mänguabi

Kui ekraanile ilmub menüü Main, liigutage Control nuppu paremale () et siseneda menüüsse Game Assist.
AORUS INFO: FPS-i (First Person Shooting) mänguga seotud sätete konfigureerimine.
√ Valige Gaming Timer (mängu taimer), et valida taimeri režiim. Selle funktsiooni keelamiseks seadke sätteks OFF (väljas).
√ Valige Gaming Counter (mänguloendur) või Refresh Rate (värskendussagedus), et lubada/keelata mänguloendur või reaalajas värskendussageduse seadistus.
√ Valige Info Location (info asukoht), et määrata ekraanil kuvatava teabe asukoht.
Crosshair: Valige soovitud sihikukujundus, mis sobib teie mängukeskkonnaga. See muudab sihtimise palju lihtsamaks.
Display Alignment: Kui funktsioon on lubatud, kuvatakse ekraani neljal küljel joondusjooned, pakkudes teile mugava tööriista mitme monitori ideaalseks joondamiseks.

Seadme sätete konfigureerimine

Kui ekraanil kuvatakse menüü Main, liikuge Control nuppu üles , et siseneda menüüsse Settings.
Märkus: Kasutage menüüs navigeerimiseks ja muudatuste tegemiseks nuppu Control.

Gaming
Mängudega seotud sätete konfigureerimine.

Üksus	Kirjeldus
Aim Stabilizer	Kui see funktsioon on lubatud, vähendab see kiiresti liikuvates mängudes liikumise hägusust. Märkus: See funktsioon ei ole saadaval järgmistel tingimustel: kui sageduse seade on madalam kui 100 Hz. kui funktsioon FreeSync on aktiveeritud.
Black Equalizer	Reguleerige mustade alade heledust.
Super Resolution	Teravdage madala eraldusvõimega pilte.
Display Mode	Valige ekraani kuvasuhe. Full: Skaleerige sisendpilt, et see täidaks ekraani. Ideaalne 16:9 kuvasuhtega piltidele. Aspect: Kuvab sisendpilti ilma geomeetrilise moonutuseta, täites nii palju ekraani kui võimalik. 1:1: Kuvab sisendpilti selle algses eraldusvõimes ilma skaleerimata. 22"W (16:10): Kuvab sisendpilti nii, nagu see oleks 22"W monitoril, mille kuvasuhe on 16:10. 23"W (16:9): Kuvab sisendpilti nii, nagu see oleks 23"W monitoril, mille kuvasuhe on 16:9. 23.6"W (16:9): Kuvab sisendpilti nii, nagu see oleks 23.6"W monitoril, mille kuvasuhe on 16:9. 24"W (16:9): Kuvab sisendpilti nii, nagu see oleks 24"W monitoril, mille kuvasuhe on 16:9. Märkus: See valik ei ühildu FreeSync ja PIP/PBP funktsioonidega.
Overdrive	Parandage LCD-monitori reageerimisaega.
FreeSync Premium	Kui see funktsioon on lubatud, kõrvaldab see mängude mängimise ajal ekraani viivituse ja rebenemise.

Piltidega seotud sätete konfigureerimine.

Üksus	Kirjeldus
Standard	Dokumentide redigeerimiseks või veebisaitide sirvimiseks.
AORUS	AORUS GAMER mängude mängimiseks.
FPS	FPS (First Person Shooting) mängude mängimiseks.
RTS/RPG	RTS (Real-Time Strategy) või RPG (Role-Playing Game) mängude mängimiseks.
Movie	Filmide vaatamiseks.
Reader	Dokumentide vaatamiseks.
sRGB	Fotode ja graafika vaatamiseks arvutis.
Custom 1	Kohandatud pildirežiimi sätted.
Custom 2	Kohandatud pildirežiimi sätted.
Custom 3	Kohandatud pildirežiimi sätted.
Green	Energia säästmiseks ja madalaks energiatarbimiseks.

Märkus: Pildirežiim "Standard", Low blue light "Level 10" (Madal sinine valgus "Tase 10") on TUV Low Blue Light Certification" sertifikaadiga kooskõlas olev optimeeritud seade.

Display
Ekraaniga seotud sätete konfigureerimine.

Üksus	Kirjeldus
Input	Valige sisendallikas.
HDMI RGB PC Range	Valige sobiv RGB vahemiku seade või laske monitoril see automaatselt tuvastada. Märkus: See valik on saadaval ainult HDMI sisendi puhul.
Overscan	Kui see funktsioon on lubatud, suurendab see veidi sisendpilti, et peita pildi kõige äärmised servad.

PIP/PBP
Mitme pildiga seotud sätete konfigureerimine.

Üksus	Kirjeldus
OFF	Keelake funktsioon PIP/PBP.
PIP	Jagage ekraan 2 osaks (põhiaken ja lisatud aken). Source: Muutke lisatud akna sisendallikat. PIP Size: Reguleerige lisatud akna suurust. Location: Liigutage lisatud akna asukohta. Display Switch: Vahetage kahte akent. Audio Switch: Valige, millisest heliallikast soovite heli kuulda.
PBP	Kuvage 1x1 jagatud ekraani (vasak ja parem aken). Source: Muutke parempoolse akna sisendallikat. Display Switch: Vahetage kahte akent. Audio Switch: Valige, millisest heliallikast soovite heli kuulda.

System
Süsteemiga seotud sätete konfigureerimine.

Üksus	Kirjeldus
Language	Valige OSD keel.
RGB LED	Valige monitori tagaküljel kuvatavad eelseadistatud LED-mustrid.
Headphone	Kõrvaklappide sätete konfigureerimine. Volume: Reguleerige helitugevuse taset. Mute: Luba/keela vaigistamise funktsioon.
OSD Settings	Ekraanil kuvatava (OSD) menüüga seotud sätete konfigureerimine. Display Time: Määrake ajavahemik, mille jooksul OSD-menüü ekraanil kuvatakse. OSD Transparency: Reguleerige OSD-menüü läbipaistvust.
OSD Settings (continue)	OSD Lock: Kui see funktsioon on lubatud, ei ole OSD-sätteid lubatud. Märkus: OSD lukustusfunktsiooni keelamiseks vajutage juhtnuppu (Control key). Kui ekraanile ilmub teade, valige kinnitamiseks Jah.
Quick Switch	Määrake kiirklahvide funktsioon. Saadaval on järgmised valikud: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness ja Picture Mode. Kiirklahvide vaikeaseade on järgmine: Üles : Black Equalizer Alla : Picture Mode Parem ( ): Input Vasak : Volume
Other Settings	Resolution Notice: Kui see funktsioon on lubatud, ilmub praegune eraldusvõime teade ekraanile, kui monitor lülitub teisele sisendallikale. Input Auto Switch: Kui see funktsioon on lubatud, lülitub see automaatselt saadaolevale sisendallikale. Auto Power Off: Kui see funktsioon on lubatud, lülitub monitor teatud aja möödudes automaatselt välja. LED Indicator: Vaikimisi on LED-indikaator seatud asendisse ON. LED Indicator OFF: Lülitage toite LED välja. LED Indicator ON: Toite LED põleb töötamise ajal valgelt ja ooterežiimis oranžilt. LED Indicator Friendly: Toite LED põleb ooterežiimis oranžilt. Kui toide on välja lülitatud, jääb toite LED kustutatuks. DisplayPort Ver.: Määrake DisplayPort versiooniks 1.1, 1.2+HDR Märkus: Veenduge, et konfigureerite selle valiku vastavalt teie graafikakaardi toetatud DisplayPorti versioonile.

Save Settings
Salvestage kõik andmed.

Üksus	Kirjeldus
Setting1	Pärast valimist ilmub mängijale valiku tegemiseks menüü Salvesta ja Laadi.
Setting2	Pärast valimist ilmub mängijale valiku tegemiseks menüü Salvesta ja Laadi.
Setting3	Pärast valimist ilmub mängijale valiku tegemiseks menüü Salvesta ja Laadi.

Reset All
Taastage monitori tehase vaikesätted.

Spetsifikatsioonid

Üksus	Spetsifikatsioonid
Paneeli suurus	24,5-tolline
Kuvasuhe	16:9
Resolutsioon	1920 x 1080
Värskendussagedus	240Hz
LED eluiga	30000 tundi (min.)
Piksli samm	0.2832 x 0.2802
Reageerimisaeg	1ms(MPRT)
Heledus	400 niti (tüüp.) / 320 niti (min.)
Kontrastsus	1000:1 (tüüp.)
Värvisügavus	16.7M (8Bit)
Aktiivne kuva ala	543.744(H) x 302.616(V)
Vaatenurk	178°(H)/178°(V)
Sagedus	48~240Hz
Sisend/väljund terminalid	2x HDMI 2.0 1x DP 1.2 1x kõrvaklapid 1x mikrofon 2x USB 3.0 (allavoolu), toetab BC 1.2 laadimist (5V/1.5A) 1x USB ülesvoolu
Toiteallikas	AC 100 ~ 240V at 50/60Hz
Energiatarve	Sees: 60W (Max.) Ooterežiim: 0.5W Väljas: 0.3W
Mõõtmed (L x K x S)	558 X 485 X 236 mm (koos alusega)
Kaal	6.66kg (neto)

Märkus: Spetsifikatsioonid võivad muutuda ilma ette teatamata.

Toetatud ajastuste loend

Ajastuste loend	HDMI 2.0	DisplayPort 1.2
640x480@60Hz
640x480@75Hz
640x480@100Hz
640x480@120Hz
720x400@70Hz
800x600@60Hz
800x600@75Hz
800x600@100Hz
800x600@120Hz
800x600@240Hz
832x624@75Hz
1024x768@60Hz
1024x768@75Hz
1024x768@100Hz
1024x768@120Hz
1280x720@60Hz
1280x1024@60Hz
1280x1024@75Hz
1920x1080@60Hz
1920x1080@100Hz
1920x1080@120Hz
1920x1080@144Hz
1920x1080@240Hz

Tõrkeotsing

Probleem	Võimalikud lahendused
Puudub toide	Veenduge, et toitekaabel on korralikult ühendatud toiteallika ja monitoriga. Kontrollige kaablit ja pistikut, et veenduda, et need pole katki. Veenduge, et monitor on sisse lülitatud.
Ekraanil ei kuvata pilti	Veenduge, et monitor ja arvuti on korralikult ühendatud ja mõlemad seadmed on sisse lülitatud. Veenduge, et olete valinud õige sisendallika.
Pilt ei täida kogu ekraani	Proovige erinevat sätet Display Mode (kuvasuhe).
Värvid on moonutatud	Veenduge, et sisendsignaali kaabel on korralikult ühendatud. Konfigureerige pildiga seotud sätted. Vaadake jaotist "Pilt".
Heli puudub või helitugevus on madal	Veenduge, et kõrvaklappide kaabel on korralikult ühendatud. Reguleerige helitugevuse taset. Kontrollige sätet Audio Source (heliallikas). Kui sätteks on USB Codec, veenduge, et USB-kaabel on korralikult ühendatud monitori ja arvutiga. Reguleerige oma arvuti heliga seotud sätteid.

Märkus: Kui probleem püsib, võtke täiendava abi saamiseks ühendust meie klienditeenindusega.

Põhihooldus

Kui ekraan määrdub, tehke ekraani puhastamiseks järgmist:

Pühkige ekraani pehme, ebemevaba lapiga, et eemaldada järelejäänud tolm.
Pihustage või kandke puhastusvahend pehmele lapile. Seejärel pühkige ekraani õrnalt niiske lapiga.

Märkus:

Veenduge, et lapp on niiske, kuid mitte märg.
Vältige pühkimisel liigse surve avaldamist ekraanile.
Happelised või abrasiivsed puhastusvahendid võivad ekraani kahjustada.

Märkused USB-laadimise kohta

Järgmised seadmed ei ühildu CDP-režiimi BC 1.2-ga. Kui jaotur on ühendatud arvutiga, ei saa neid seadmeid USB-kaabli abil laadida.

Tootja	Seade	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

OHUTUSNÕUDED

Ohutusabinõud
Enne monitori kasutamist lugege läbi järgmised Ohutusabinõud.

Kasutage ainult monitoriga kaasasolevaid või tootja poolt soovitatud tarvikuid.
Hoidke toote plastpakendikott lastele kättesaamatus kohas.
Enne monitori vooluvõrku ühendamist veenduge, et toitekaabli pingereiting ühilduks toitespetsifikatsiooniga riigis, kus te viibite.
Toitejuhtme pistik tuleb ühendada korralikult juhtmega ja maandatud pistikupessa.
Ärge puudutage pistikut märgade kätega, vastasel juhul põhjustab see kergesti elektrilöögi.
Asetage monitor stabiilsesse ja hästi ventileeritud kohta.
Ärge asetage monitori soojusallikate, näiteks elektriliste radiaatorite või otsese päikesevalguse lähedusse.
Monitoril olevad augud või avad on ventilatsiooni jaoks. Ärge katke ega blokeerige ventilatsiooniavasid ühegi esemega.
Ärge kasutage monitori vee, jookide või igat tüüpi vedelike läheduses. Selle eiramine võib põhjustada elektrilöögi või monitori kahjustusi.
Enne puhastamist ühendage kindlasti monitor vooluvõrgust lahti.
Kuna ekraani pinda on lihtne kriimustada, vältige pinna puudutamist kõva või terava esemega.
Kasutage ekraani pühkimiseks pabertaskuräti asemel pehmet ebemevaba lappi. Vajadusel võite monitori puhastamiseks kasutada klaasipuhastusvahendit. Ärge kunagi pihustage puhastusvahendit otse ekraanile.
Kui monitori pikka aega ei kasutata, ühendage toitekaabel lahti.
Ärge proovige monitori ise lahti võtta ega parandada.

GIGABYTE'i teenindusteave
Lisateavet teenuste kohta leiate GIGABYTE'i ametlikult veebisaidilt:
https://www.gigabyte.com/

Autoriõigus
© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Kõik õigused kaitstud.
Selles juhendis mainitud kaubamärgid on seaduslikult registreeritud nende vastavatele omanikele.
