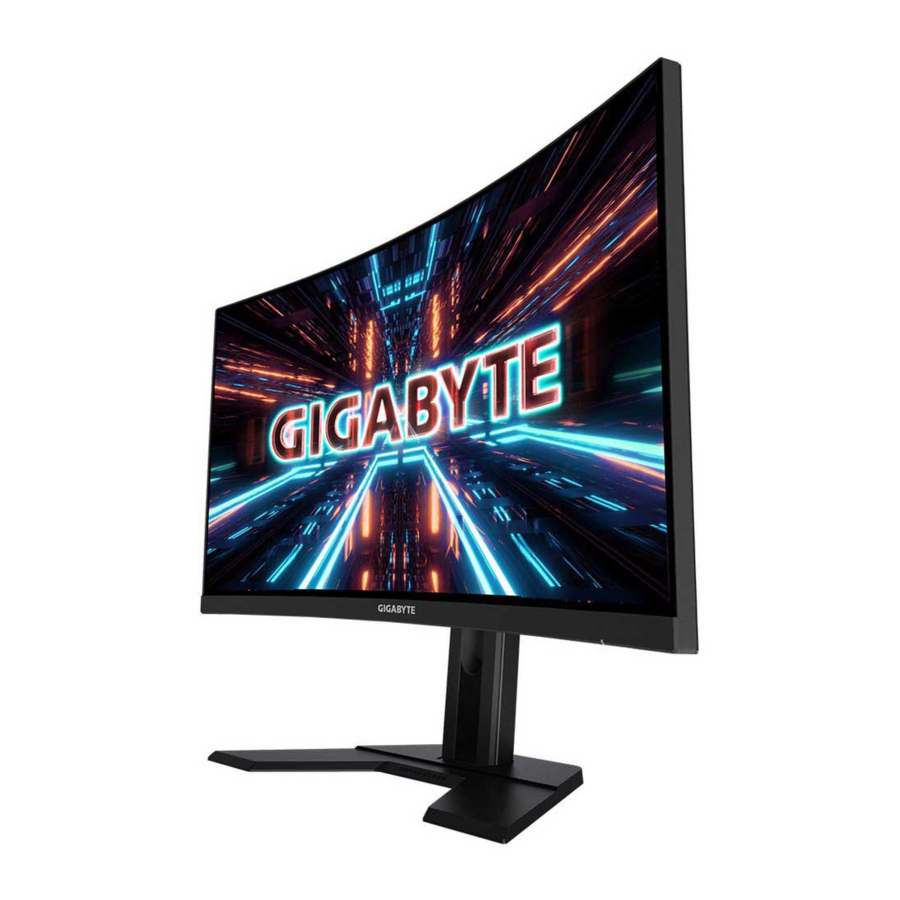

GIGABYTE G27QC A - mängumonitori kasutusjuhend

Sisu

1 SISSEJUHATUS
2 ALUSTAMINE
3 SEADME KASUTAMINE
4 TOIMINGUD
5 Tehnilised andmed
6 Toetatud ajastuste loend
7 Veaotsing
8 Põhihooldus
9 Märkused USB-laadimise kohta
10 OHUTUSTEAVE
11 Viited
12 Laadi alla juhend
13 Teistes keeltes

SISSEJUHATUS

Lahtipakkimine

Avage pakendi karbi ülemine kaas. Seejärel vaadake sisemisel kaanel olevat lahtipakkimisjuhendit. Veendudes, et kast on õiges asendis, asetage kast ettevaatlikult stabiilsele pinnale.
Avage sisemine kaas. Haarake EPS-vahu komplektist (läbi avade), et see karbist välja tõmmata.
Eemaldage esemed ülemisest EPS-vahust.
Eemaldage ülemine EPS-vaht. Seejärel saate aluse alumisest EPS-vahust eemaldada.

Pakendi sisu

Teie pakendikarbis on järgmised esemed. Kui mõni neist puudub, võtke ühendust kohaliku edasimüüjaga.

Märkus. Palun hoidke pakendikarp ja pakkematerjalid alles, et saaksite monitori tulevikus transportida.

Toote ülevaade

Esivaade

Toite LED
Juhtnupp

Tagavaade

Vahelduvvoolu sisend
Kensingtoni lukk
HDMI-pordid (x2)
DisplayPort

Kõrvaklappide pesa
USB 3.0 pordid (x2)
USB ülesvoolu port

ALUSTAMINE

Aluse paigaldamine

Joondage alus aluse all oleva aluse alusega. Seejärel kinnitage alus aluse külge. Pingutage kruvi, et monitori alus kindlalt paigal püsiks.
Märkus. Kruvi pingutamiseks võite kasutada kas münti või väikest lameda peaga kruvikeerajat.
Tõstke kokkupandud alus ja alus püstisesse asendisse ja asetage see lauale. Seejärel langetage alusplaat, et kaitseplaat saaks automaatselt oma pesast vabaneda.
Asetage monitor pakendipadjale või tasasele pinnale, ekraan allapoole. Rebige EPE-kott lahti, paigaldage alus monitori tagaküljele. Seejärel saate monitori alumisest EPS-vahust võtta, hoides aluse hooba. Tõstke monitor ettevaatlikult üles. Asetage see lauale püsti.

Tõstke monitor üles

Võtke monitor karbist välja, hoides aluse hooba. Tõstke monitor ettevaatlikult üles, keerake see ümber ja asetage see tasasele siledale pinnale püsti oma alusele. Eemaldage monitorilt vahtplastist ümbris.

Märkus. Kaaluge karbi ja pakendi säilitamist ladustamiseks, et saaksite neid tulevikus kasutada, kui peate monitori transportima. Paigaldatud vahtplastist pakend sobib ideaalselt monitori transportimise ajal kaitsmiseks.

Vaatenurga reguleerimine

Märkus. Hoidke monitori alust, et ekraan reguleerimise ajal ümber ei kukuks.

Kaldenurga reguleerimine
Kallutage ekraani ette või taha soovitud vaatenurga saavutamiseks (-5˚ kuni 20˚).

Ekraani orientatsiooni muutmine
Tõstke ekraan kõrgeimasse asendisse (130 mm).

Märkus. Enne kõrguse reguleerimist veenduge, et olete aluselt eemaldanud kaitseplaadi.

Seinakinnituse paigaldamine (valikuline)

Kasutage ainult tootja soovitatud 100 x 100 mm seinakinnituse komplekti.

Asetage monitor tasasele pinnale, ekraan allapoole.
Märkus. Soovitame katta laua pinna pehme lapiga, et vältida monitori kahjustamist.
Lükake lukustusklambrid sissepoole, et alus monitori küljest lahti ühendada.
Tõmmake alust veidi allapoole, et konksud lahti haakida. Seejärel eemaldage alus.
Kinnitage kinnitusklamber monitori tagaküljel olevate kinnitusavade külge. Seejärel kasutage kruvisid, et klamber kindlalt paigal püsiks.
Märkus. Monitori seinale kinnitamiseks vaadake seinakinnituse komplektis olevat paigaldusjuhendit.

Ühenduste loomine

Toitekaabel
HDMI-kaabel
DisplayPort-kaabel
Kõrvaklappide kaabel

USB-kaabel
USB (A-isane kuni B-isane) kaabel

SEADME KASUTAMINE

Toite sisse-/väljalülitamine

Veenduge, et vahelduvvoolu sisendpesa kõrval asuv toitelüliti oleks asendis ON (sees).

Toide sisse

Ühendage toitekaabli üks ots monitori tagaküljel asuvasse vahelduvvoolu sisendpesasse.
Ühendage toitekaabli teine ots pistikupessa.
Monitori sisselülitamiseks vajutage nuppu Control (juhtnupp). Toite LED süttib valgelt, mis näitab, et monitor on kasutusvalmis.

Toide välja
Monitori väljalülitamiseks vajutage 2 sekundit nuppu Control (juhtnupp).
Märkus. Kui ekraanil kuvatakse menüü Main (peamine), saate monitori välja lülitada ka nupu Control (juhtnupp) allapoole liigutamisega .

Kasutaja mugavuse soovitused

Siin on mõned näpunäited monitori mugavaks vaatamiseks:

Monitoride optimaalsed vaatamiskaugused on ligikaudu 510 mm kuni 760 mm (20" kuni 30").
Üldine juhend on paigutada monitor nii, et ekraani ülaosa oleks mugavalt istudes silmade kõrgusel või veidi allpool.
Kasutage tehtava töö jaoks piisavat valgustust.
Tehke regulaarselt ja sageli pause (vähemalt 10 minutit) iga poole tunni järel.
Vaadake pauside ajal kindlasti perioodiliselt monitori ekraanilt eemale ja keskenduge vähemalt 20 sekundit kaugel asuvale objektile.
Silmaharjutused võivad aidata vähendada silmade pinget. Korrake neid harjutusi sageli:

vaadake üles ja alla
veeretage silma aeglaselt
liigutage silmi diagonaalselt.

Sisendallika valimine

Liigutage Control (juhtnupp) nuppu paremale (), et siseneda menüüsse Input (sisend).
Soovitud sisendallika valimiseks liigutage Control (juhtnupp) nuppu keskele (). Seejärel vajutage kinnitamiseks nuppu Control (juhtnupp).

TOIMINGUD

Kiirklahv
Vaikimisi on nupule Control määratud spetsiifiline funktsioon.
Märkus: eelmääratud kiirklahvi funktsiooni muutmiseks vaadake jaotist "Kiire vahetamine".
Kiirklahvi funktsioonile juurdepääsuks tehke järgmist:

Liigutage nuppu Control üles Black Equalizeri menüüsse sisenemiseks. Liigutage nuppu Control üles/alla ( ) sätte reguleerimiseks ja kinnitamiseks vajutage nuppu Control.

Liigutage nuppu Control alla pildirežiimi menüüsse sisenemiseks. Liigutage nuppu Control keskele ( ) soovitud valiku valimiseks ja kinnitamiseks vajutage nuppu Control.

Liigutage nuppu Control vasakule ( ) helitugevuse menüüsse sisenemiseks. Liigutage nuppu Control üles/alla ( ) kõrvaklappide helitugevuse taseme reguleerimiseks ja kinnitamiseks vajutage nuppu Control.

Liigutage nuppu Control paremale () sisendi menüüsse sisenemiseks. Vaadake jaotist "Sisendallika valimine".
Märkus: menüü sulgemiseks liigutage Control nuppu vasakule ( ).

Funktsiooniklahvi juhend

Põhimenüü kuvamiseks vajutage nuppu Control.

Seejärel kasutage soovitud funktsiooni valimiseks ja seotud sätete konfigureerimiseks nuppu Control.

Armatuurlaud
Kui ekraanile ilmub menüü Main, liigutage menüüsse Dashboard sisenemiseks nuppu Control vasakule ( ).

Function: funktsiooni lubamine/keelamine. Kui see on lubatud, saate valida soovitud valikud, mida ekraanil kuvada.
Dashboard Location: määrake armatuurlaua teabe asukoht, mida ekraanil kuvada.

Kui armatuurlaua konfiguratsioon on lõpule viidud, edastab see süsteemi andmed USB-pordi kaudu SOC-sse ja kuvab valitud funktsioonide väärtuse ekraanil.

Märkus: veenduge, et USB-kaabel on korralikult ühendatud monitori USB ülesvooluporti ja arvuti USB-porti.
Märkus: vajalik on tarkvara "OSD Sidekick" installimine ja käivitamine.

Mänguabi

Kui ekraanile ilmub menüü Main, liigutage menüüsse Game Assist sisenemiseks nuppu Control paremale ().
Game INFO: konfigureerige FPS (First Person Shooting) mänguga seotud sätted.
√ Valige loendustaimeri režiimi valimiseks Gaming Timer. Selle funktsiooni keelamiseks määrake sätteks OFF (VÄLJAS).
√ Mänguloenduri või reaalajas värskendussageduse sätte lubamiseks/keelamiseks valige Gaming Counter või Refresh Rate.
√ Teabe asukoha määramiseks ekraanil valige Info Location.
Crosshair: valige oma mängukeskkonnale sobiv sihikuristi tüüp. See muudab sihtimise palju lihtsamaks.
Display Alignment: kui funktsioon on lubatud, kuvab see ekraani neljal küljel joondusjooni, pakkudes teile mugava tööriista mitme monitori täiuslikuks joondamiseks.

Seadme sätete konfigureerimine

Kui ekraanile ilmub peamenüü, liikuge juhtnupuga üles (), et siseneda menüüsse Seaded.
Märkus: kasutage menüüs navigeerimiseks ja muudatuste tegemiseks juhtnuppu.

Mängimine
Mängudega seotud sätete konfigureerimine.

Üksus	Kirjeldus
Aim Stabilizer	Kui see funktsioon on lubatud, vähendab see kiiretes mängudes liikumisest tingitud hägusust. Märkus: see funktsioon pole saadaval järgmistel tingimustel: kui sageduse seadistus on madalam kui 100 Hz. kui Adaptive Sync funktsioon on aktiveeritud.
Black Equalizer	Reguleerige mustade alade heledust.
Super Resolution	Teravdage madala eraldusvõimega pilte.
Display Mode	Valige ekraani kuvasuhe. Full: skaleerib sisendpildi, et täita ekraan. Ideaalne kuvasuhtega 16:9 piltide jaoks. Aspect: kuvab sisendpildi ilma geomeetriliste moonutusteta, täites võimalikult suure osa ekraanist. 1:1: kuvab sisendpildi selle algses eraldusvõimes ilma skaleerimata. 22"W (16:10): kuvab sisendpildi nagu 22"W monitoril kuvasuhtega 16:10. 23"W (16:9): kuvab sisendpildi nagu 23"W monitoril kuvasuhtega 16:9. 23.6"W (16:9): kuvab sisendpildi nagu 23,6"W monitoril kuvasuhtega 16:9. 24"W (16:9): kuvab sisendpildi nagu 24"W monitoril kuvasuhtega 16:9 Märkus: see valik ei ühildu Adaptive Sync ja PIP/ PBP funktsioonidega.
Overdrive	Parandage LCD-monitori reageerimisaega.
Adaptive Sync	Kui see funktsioon on lubatud, kõrvaldab see mängude mängimisel ekraani viivituse ja rebenemise.

Pilt
Pildiga seotud sätete konfigureerimine.

Üksus	Kirjeldus
Standard	Dokumentide redigeerimiseks või veebisaitide sirvimiseks.
FPS	FPS (First Person Shooting) mängude mängimiseks.
RTS/RPG	RTS (Real-Time Strategy) või RPG (Role-Playing Game) mängude mängimiseks.
Movie	Filmide vaatamiseks.
Reader	Dokumentide vaatamiseks.
sRGB	Fotode ja graafika vaatamiseks arvutis.
Custom 1	Kohandatud pildirežiimi seaded.
Custom 2	Kohandatud pildirežiimi seaded.
Custom 3	Kohandatud pildirežiimi seaded.

Märkus: pildirežiim "Standard", madal sinine valgus "Tase 10" on TUV Low Blue Light sertifikaadile vastav optimeeritud seadistus.

Ekraan
Ekraaniga seotud sätete konfigureerimine.

Üksus	Kirjeldus
Input	Valige sisendallikas.
HDMI RGB PC Range	Valige sobiv RGB vahemiku seadistus või laske monitoril see automaatselt tuvastada. Märkus: see valik on saadaval ainult HDMI sisendi korral.
Overscan	Kui see funktsioon on lubatud, suurendab see pisut sisendpilti, et peita pildi kõige välimised servad.

PIP/PBP
Mitme pildiga seotud sätete konfigureerimine.

Üksus	Kirjeldus
OFF	Keelake PIP/PBP funktsioon.
PIP	Jagage ekraan kaheks osaks (peamine aken ja sisestatud aken). Source: muutke sisestatud akna sisendallikat. PIP Size: reguleerige sisestatud akna suurust. Location: teisaldage sisestatud akna asukohta. Display Switch: vahetage kaks akent. Audio Switch: valige, millisest heliallikast soovite heli kuulda.
PBP	Kuva 1x1 jagatud ekraan (vasak ja parem aken). Source: muutke parema akna sisendallikat. Display Switch: vahetage kaks akent. Audio Switch: valige, millisest heliallikast soovite heli kuulda.

Süsteem
Süsteemiga seotud sätete konfigureerimine.

Üksus	Kirjeldus
Heli	Kõrvaklappide sätete konfigureerimine. Volume: helitugevuse reguleerimine. Mute: vaigistusfunktsiooni lubamine/keelamine.
OSD sätted	Ekraanil kuvatava menüü (OSD) seotud sätete konfigureerimine. Display Time: määrake, kui kaua OSD menüü ekraanil kuvatakse. OSD Transparency: OSD menüü läbipaistvuse reguleerimine. OSD Lock: kui see funktsioon on lubatud, pole OSD reguleerimine lubatud. Märkus: OSD lukustusfunktsiooni keelamiseks vajutage juhtnuppu. Kui ekraanile ilmub teade, valige kinnitamiseks Jah.
Kiire Switch	Määrake kiirklahvide funktsioon. Saadaolevad valikud: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness ja Picture Mode. Kiirklahvide vaikeseadistus on järgmine: Üles (): Black Equalizer Alla : Picture Mode Parem (): Input Vasak (): Volume
Muud Sätted	Resolution Notice: kui see funktsioon on lubatud, ilmub praegune eraldusvõime teade ekraanile, kui monitor lülitub mõnele teisele sisendallikale. Input Auto Switch: kui see funktsioon on lubatud, lülitub see automaatselt saadaval olevale sisendallikale. Auto Power Off: kui see funktsioon on lubatud, lülitub monitor teatud aja möödudes automaatselt välja. DisplayPort Ver.: määrake DisplayPort versiooniks 1.1, 1.2, 1.2+HDR Märkus: Veenduge, et konfigureerite selle valiku graafikakaardi toetatud DisplayPort versiooni põhjal.

Keel

Üksus	Kirjeldus
Language	Valige OSD menüü jaoks saadaolev keel.

Salvesta sätted
Salvestage kõik andmed.

Üksus	Kirjeldus
Setting1	Pärast valimist ilmub mängijale valiku tegemiseks menüü Salvesta ja laadi.
Setting2	Pärast valimist ilmub mängijale valiku tegemiseks menüü Salvesta ja laadi.
Setting3	Pärast valimist ilmub mängijale valiku tegemiseks menüü Salvesta ja laadi.

Lähtesta kõik
Taastage monitori tehase vaikeseaded.

Tehnilised andmed

Üksus	Tehnilised andmed
Paneeli suurus	27-tolline
Kuvasuhe	16:9
Eraldusvõime	2560 x 1440
Värskendussagedus	165 Hz
LED-i eluiga	30 000 tundi (min.)
Piksli samm	0,2331 (H) x 0,2331 (V)
Reageerimisaeg	1 ms MPRT
Heledus	250 niti (tüüpiline) / 200 niti (minimaalne)
Kontrastsus	4000:1 (tüüpiline)
Värvisügavus	16,7 M (8 bitti)
Aktiivne kuvaala	596,736 (H) x 335,664 (V)
Vaatenurk	178°(H)/178°(V)
Sagedus	48–165 Hz
Sisend-/väljundterminalid	2x HDMI 2.0 1x DP 1.2 1x kõrvaklapid 2x USB 3.0 (allavoolu) koos BC 1.2 laadimisvõimalusega 5 V / 1,5 A 1x USB ülesvoolu
Toiteallikas	AC 100–240 V sagedusel 50/60 Hz
Energiatarbimine	Sees: 70 W (maks.) Ooterežiim: 0,3 W Väljas: 0,2 W
Mõõtmed (L x K x S)	700 x 481 x 248 mm (koos alusega)
Kaal	6,33 kg (neto)
Temperatuurivahemik (töö)	0 °C kuni 40 °C

Märkus: Tehnilisi andmeid võidakse ette teatamata muuta.

Toetatud ajastuste loend

Port	QHD	Port	QHD
HDMI	640x480@60Hz	DP	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1280x720@144Hz		1280x720@144Hz
	1920x1080@60Hz		1920x1080@60Hz
	1920x1080@120Hz		1920x1080@120Hz
	1920x1080@144Hz		1920x1080@165Hz
	2560x1440@60Hz		2560x1440@60Hz
	2560x1440@120Hz		2560x1440@120Hz
	2560x1440@144Hz		2560x1440@165Hz

Veaotsing

Probleem	Võimalikud lahendused
Puudub toide	Veenduge, et toitekaabel on korralikult ühendatud toiteallika ja monitoriga. Kontrollige kaablit ja pistikut, et need poleks katki. Veenduge, et monitor on sisse lülitatud.
Ekraanile ei ilmu pilti	Veenduge, et monitor ja arvuti on korralikult ühendatud ning mõlemad seadmed on sisse lülitatud. Veenduge, et olete valinud õige sisendallika.
Pilt ei täida kogu ekraani	Proovige erinevaid Display Mode (kuvasuhe) sätteid.
Värvid on moonutatud	Veenduge, et sisendsignaali kaabel on korralikult ühendatud. Seadistage pildiga seotud sätted. Vaadake jaotist "Pilt".
Heli puudub või on helitugevus madal	Veenduge, et kõrvaklappide kaabel on korralikult ühendatud. Reguleerige helitugevust. Kontrollige Audio Source sätet. Reguleerige oma arvuti heliga seotud sätteid.

Märkus: Kui probleem püsib, võtke täiendava abi saamiseks ühendust meie klienditeenindusega.

Põhihooldus

Kui ekraan määrdub, tehke ekraani puhastamiseks järgmist:

Pühkige ekraani pehme, kiuvaba lapiga, et eemaldada järelejäänud tolm.
Pihustage või kandke puhastusvedelik pehmele lapile. Seejärel pühkige ekraani õrnalt niiske lapiga.

Märkus:

Veenduge, et lapp on niiske, kuid mitte märg.
Pühkimisel vältige liigse surve avaldamist ekraanile.
Happelised või abrasiivsed puhastusvahendid võivad ekraani kahjustada.

Märkused USB-laadimise kohta

Järgmised seadmed ei ühildu CDP-režiimi BC 1.2-ga. Kui jaotur on ühendatud arvutiga, ei saa neid seadmeid USB-kaabli abil laadida.

Tootja	Seade	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

GIGABYTE teenindusteave
Lisateabe saamiseks külastage GIGABYTE ametlikku veebisaiti:

https://www.gigabyte.com/

OHUTUSTEAVE

Ohutusabinõud
Enne monitori kasutamist lugege läbi järgmised ohutusabinõud.

Kasutage ainult monitoriga kaasasolevaid või tootja poolt soovitatud tarvikuid.
Hoidke toote plastpakendit kohas, mis ei ole lastele kättesaadav.
Enne monitori vooluvõrku ühendamist veenduge, et toitekaabli pingereiting ühildub riigi toitespetsifikatsiooniga, kus te asute.
Toitejuhtme pistik peab olema ühendatud korralikult juhtmega ja maandatud pistikupessa.
Ärge puudutage pistikut märgade kätega, vastasel juhul on lihtne põhjustada elektrilööki.
Asetage monitor stabiilsesse ja hästi ventileeritud kohta.
Ärge asetage monitori soojusallikate, nagu elektrilised radiaatorid või otsene päikesevalgus, lähedusse.
Monitoril olevad augud või avad on ventilatsiooniks. Ärge katke ega blokeerige ventilatsiooniavasid ühegi esemega.
Ärge kasutage monitori vee, jookide või igat tüüpi vedelike läheduses. Selle eiramine võib põhjustada elektrilöögi või monitori kahjustamise.
Enne puhastamist eemaldage kindlasti monitor vooluvõrgust.
Kuna ekraani pinda on lihtne kriimustada, vältige pinna puudutamist kõvade või teravate esemetega.
Kasutage ekraani pühkimiseks pehmet kiuvaba lappi, mitte salvrätikut. Vajadusel võite monitori puhastamiseks kasutada klaasipuhastusvahendit. Ärge kunagi pihustage puhastusvahendit otse ekraanile.
Kui monitori pikemat aega ei kasutata, eemaldage toitekaabel.
Ärge proovige monitori ise lahti võtta ega parandada.

Autoriõigus
© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Kõik õigused kaitstud.
Käesolevas juhendis mainitud kaubamärgid on seaduslikult registreeritud nende vastavatele omanikele.
