GIGABYTE G27QC A - Priročnik za igralni monitor

Vsebina

1 UVOD
2 ZAČETEK
3 UPORABA NAPRAVE
4 DELOVANJE
5 Specifikacije
6 Seznam podprtih časov
7 Odpravljanje težav
8 Osnovna nega
9 Opombe o polnjenju USB
10 VARNOSTNE INFORMACIJE
11 Reference
12 Prenesi navodilo
13 V drugih jezikih

UVOD

Razpakiranje

Odprite zgornji pokrov embalažne škatle. Nato si oglejte navodila za razpakiranje, priložena na notranji strani pokrova. Prepričajte se, da je škatla v pravilni usmeritvi, in jo previdno položite na stabilno površino.
Odprite notranji pokrov. Primite EPS penasto sestavo (skozi odprtine) in jo potegnite iz škatle.
Odstranite predmete iz zgornje EPS pene.
Odstranite zgornjo EPS peno. Nato lahko odstranite stojalo iz spodnje EPS pene.

Vsebina paketa

Naslednji predmeti so priloženi vaši embalažni škatli. Če kateri od njih manjka, se obrnite na lokalnega prodajalca.

Opomba: Prosimo, shranite embalažno škatlo in embalažni material za prihodnji transport monitorja.

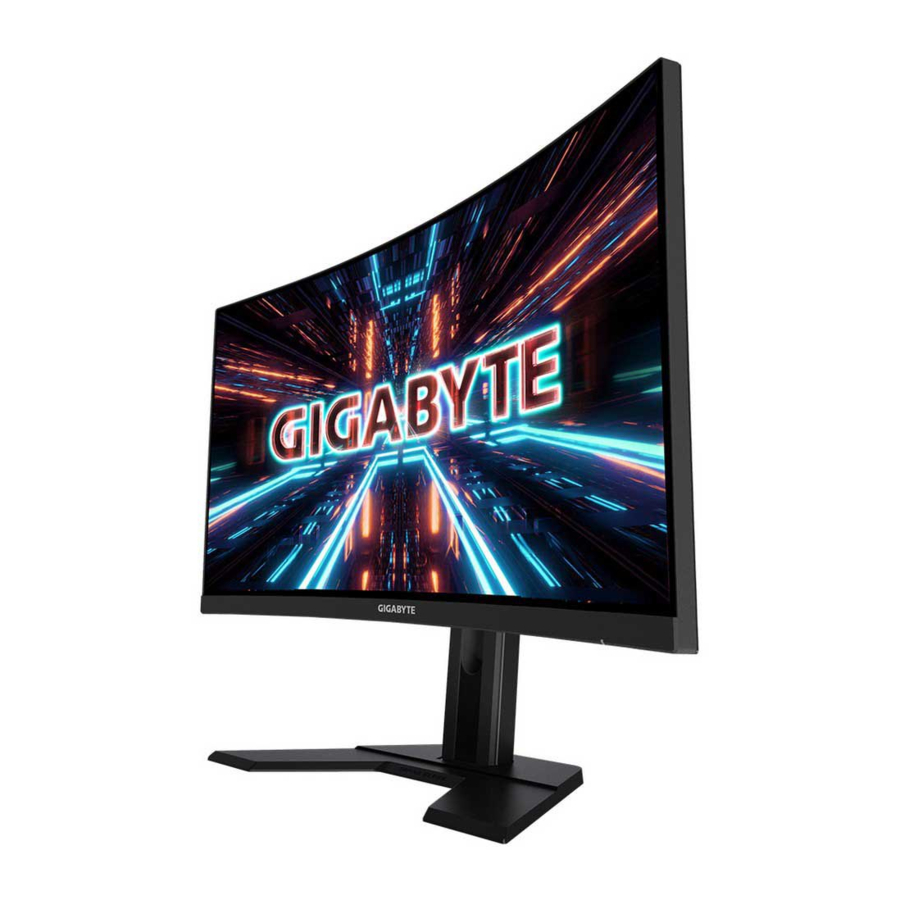

Pregled izdelka

Sprednji pogled

LED za napajanje
Kontrolni gumb

Zadnji pogled

AC IN priključek
Kensington ključavnica
HDMI priključki (x2)
DisplayPort

Priključek za slušalke
USB 3.0 priključki (x2)
USB upstream priključek

ZAČETEK

Namestitev osnove stojala

Poravnajte osnovo stojala s stojalom pod stojalom. Nato pritrdite osnovo na stojalo. Privijte vijak, da pritrdite osnovo monitorja na svoje mesto.
Opomba: Za privijanje vijaka lahko uporabite kovanec ali majhen izvijač z ravno glavo.
Dvignite sestavljeno stojalo in osnovo v pokončen položaj in ga postavite na mizo. Nato spustite ploščo stojala, da se varnostna plošča samodejno sprosti iz svoje reže.
Postavite monitor na blazino embalaže ali ravno površino, z zaslonom navzdol. Raztrgajte EPE vrečko, namestite stojalo na zadnjo stran monitorja. Nato lahko vzamete monitor iz spodnje EPS pene, tako da držite roko stojala. Previdno dvignite monitor. Postavite ga pokonci na mizo.

Dvignite monitor

Vzemite monitor iz škatle tako, da držite roko stojala. Previdno dvignite monitor, ga obrnite in ga postavite pokonci na njegovo stojalo na ravno površino. Odstranite penasto embalažo z monitorja.

Opomba: Razmislite o shranjevanju škatle in embalaže za uporabo v prihodnosti, ko boste morda morali prevažati monitor. Oblikovana penasta embalaža je idealna za zaščito monitorja med transportom.

Prilagajanje vidnega kota

Opomba: Držite osnovo monitorja, da se zaslon ne prevrne, ko izvajate prilagoditev.

Prilagajanje kota nagiba
Nagnite zaslon naprej ali nazaj do želenega vidnega kota (-5˚ do 20˚).

Spreminjanje usmerjenosti zaslona
Dvignite zaslon v najvišji položaj (130 mm).

Opomba: Preden izvedete nastavitev višine, se prepričajte, da ste odstranili varnostno ploščo s stojala.

Namestitev stenskega nosilca (izbirno)

Uporabljajte samo 100 x 100 mm komplet za stensko montažo, ki ga priporoča proizvajalec.

Postavite monitor na ravno površino, z zaslonom navzdol.
Opomba: Priporočamo, da površino mize prekrijete z mehko krpo, da preprečite poškodbe monitorja.
Potisnite zaskočke navznoter, da ločite stojalo od monitorja.
Rahlo povlecite stojalo navzdol, da sprostite kavlje. Nato odstranite stojalo.
Pritrdite montažni nosilec na montažne luknje na zadnji strani monitorja. Nato uporabite vijake, da pritrdite nosilec na svoje mesto.
Opomba: Za pritrditev monitorja na steno si oglejte navodila za namestitev, ki so priložena kompletu stenskega nosilca.

Vzpostavljanje povezav

Napajalni kabel
HDMI kabel
DisplayPort kabel
Kabel za slušalke

USB kabel
USB (A-moški na B-moški) kabel

UPORABA NAPRAVE

Vklop/izklop napajanja

Prepričajte se, da je stikalo za vklop ob priključku za napajanje izmeničnega toka preklopljeno na ON (vklopljeno).

Vklop
Vklop

Priključite en konec napajalnega kabla v priključek AC IN na zadnji strani monitorja.
Priključite drugi konec napajalnega kabla v električno vtičnico.
Pritisnite gumb Control (nadzor), da vklopite monitor. LED za napajanje bo svetila belo, kar pomeni, da je monitor pripravljen za uporabo.

Izklop
Pritisnite gumb Control (nadzor) za 2 sekundi, da izklopite monitor.
Opomba: Ko se na zaslonu prikaže Main (glavni) meni, lahko monitor izklopite tudi tako, da premaknete gumb Control (nadzor) navzdol .

Priporočila za udobje uporabnika

Sledi nekaj nasvetov za udobno gledanje monitorja:

Optimalna razdalja gledanja za monitorje je od približno 510 mm do 760 mm (20" do 30").
Splošno pravilo je, da monitor postavite tako, da je vrh zaslona na višini vaših oči ali nekoliko pod njo, ko udobno sedite.
Uporabite ustrezno osvetlitev za vrsto dela, ki ga opravljate.
Redno in pogosto si vzemite odmore (vsaj za 10 minut) vsake pol ure.
Med odmori se občasno odmaknite od zaslona monitorja in se vsaj 20 sekund osredotočite na oddaljen predmet.
Vaje za oči lahko pomagajo zmanjšati obremenitev oči. Pogosto ponavljajte te vaje:

pogled navzgor in navzdol
počasi zavrtite oko
premikajte oči diagonalno.

Izbira vhoda

Premaknite gumb Control (nadzor) desno (), da vstopite v meni Input (vhod).
Premaknite gumb Control (nadzor) na sredino (), da izberete želeni vhod. Nato pritisnite gumb Control (nadzor), da potrdite.

DELOVANJE

Vroča tipka
Privzeto je gumb Control dodeljen določeni funkciji.
Opomba: Za spremembo prednastavljene funkcije vroče tipke glejte razdelek "Hitro preklapljanje".
Za dostop do funkcije vroče tipke naredite naslednje:

Premaknite gumb Control navzgor za vstop v meni Black Equalizer. Premaknite gumb Control gor/dol ( ) za prilagoditev nastavitve in pritisnite gumb Control za potrditev.

Premaknite gumb Control navzdol za vstop v meni Picture Mode (način slike). Premaknite gumb Control na sredino ( ) za izbiro želene možnosti in pritisnite gumb Control za potrditev.

Premaknite gumb Control levo ( ) za vstop v meni Volume (glasnost). Premaknite gumb Control gor/dol ( ) za prilagoditev glasnosti slušalk in pritisnite gumb Control za potrditev.

Premaknite gumb Control desno () za vstop v meni Input (vhod). Glejte razdelek "Izbira vhoda".
Opomba: Za zapiranje menija premaknite Control gumb levo ( ).

Navodila za funkcijske tipke

Pritisnite gumb Control za prikaz glavnega menija (Main menu).

Nato uporabite gumb Control za izbiro želene funkcije in konfiguriranje povezanih nastavitev.

Nadzorna plošča (Dashboard)
Ko se na zaslonu prikaže Main menu (glavni meni), premaknite gumb Control levo ( ) za vstop v meni Dashboard (nadzorna plošča).

Function (funkcija): Omogoči/onemogoči funkcijo. Ko je omogočena, lahko izberete želene možnosti, ki bodo prikazane na zaslonu.
Dashboard Location (lokacija nadzorne plošče): Določite lokacijo informacij nadzorne plošče, ki bodo prikazane na zaslonu.

Ko je konfiguracija nadzorne plošče končana, bo prenesla sistemske podatke v SOC prek vrat USB in prikazala vrednost izbranih funkcij na zaslonu.

Opomba: Prepričajte se, da je kabel USB pravilno priključen na USB upstream vrata monitorja in vrata USB vašega računalnika.
Opomba: Potrebna je namestitev in izvajanje programske opreme "OSD Sidekick".

Pomoč pri igranju iger (Game Assist)

Ko se na zaslonu prikaže Main menu (glavni meni), premaknite gumb Control desno () za vstop v meni Game Assist (pomoč pri igranju iger).
Game INFO (informacije o igri): Konfigurirajte nastavitve, povezane z igro FPS (First Person Shooting).
√ Izberite Gaming Timer (časovnik za igranje), da izberete način odštevalnika. Za onemogočanje te funkcije nastavite nastavitev na OFF (izklop).
√ Izberite Gaming Counter (števec iger) ali Refresh Rate (hitrost osveževanja), da omogočite/onemogočite števec iger ali nastavitev hitrosti osveževanja v realnem času.
√ Izberite Info Location (lokacija informacij), da določite lokacijo informacij, ki bodo prikazane na zaslonu.
Crosshair (merilni križ): Izberite želeno vrsto merilnega križa, ki ustreza vašemu igralnemu okolju. To močno olajša ciljanje.
Display Alignment (poravnava zaslona): Ko je funkcija omogočena, prikaže črte za poravnavo na štirih straneh zaslona, kar vam nudi priročno orodje za popolno poravnavo več monitorjev.

Konfiguracija nastavitev naprave

Ko se na zaslonu pojavi Main (Glavni) meni, premaknite gumb Control (Nadzor) navzgor (), da vstopite v meni Settings (Nastavitve).
Opomba: Uporabite gumb Control (Nadzor) za navigacijo po meniju in prilagajanje nastavitev.

Gaming (Igranje)
Konfigurirajte nastavitve, povezane z igrami.

Item (Element)	Description (Opis)
Aim Stabilizer (Stabilizator ciljanja)	Ko je ta funkcija omogočena, zmanjša zamegljenost gibanja v hitrih igrah. Opomba: Ta funkcija ni na voljo v naslednjih pogojih: ko je frekvenca nastavljena nižje od 100Hz. ko je aktivirana funkcija Adaptive Sync.
Black Equalizer (Izenačevalnik črne)	Prilagodite svetlost črnih območij.
Super Resolution (Super ločljivost)	Izostrite slike z nizko ločljivostjo.
Display Mode (Način prikaza)	Izberite razmerje stranic zaslona. Full (Polno): Povečajte vhodno sliko, da zapolni zaslon. Idealno za slike z razmerjem 16:9. Aspect (Razmerje): Prikažite vhodno sliko brez geometričnega popačenja, pri čemer zapolnite čim več zaslona. 1:1: Prikažite vhodno sliko v njeni izvorni ločljivosti brez spreminjanja velikosti. 22"W (16:10): Prikažite vhodno sliko, kot da bi bila na 22"W monitorju z razmerjem stranic 16:10. 23"W (16:9): Prikažite vhodno sliko, kot da bi bila na 23"W monitorju z razmerjem stranic 16:9. 23.6"W (16:9): Prikažite vhodno sliko, kot da bi bila na 23.6"W monitorju z razmerjem stranic 16:9. 24"W (16:9): Prikažite vhodno sliko, kot da bi bila na 24"W monitorju z razmerjem stranic 16:9 Opomba: Ta možnost ni združljiva s funkcijama Adaptive Sync in PIP/PBP.
Overdrive	Izboljšajte odzivni čas LCD monitorja.
Adaptive Sync	Ko je ta funkcija omogočena, odpravlja zamik in trganje zaslona med igranjem iger.

Picture (Slika)
Konfigurirajte nastavitve, povezane s sliko.

Item (Element)	Description (Opis)
Standard	Za urejanje dokumentov ali brskanje po spletnih mestih.
FPS	Za igranje iger FPS (First Person Shooting).
RTS/RPG	Za igranje iger RTS (Real-Time Strategy) ali RPG (Role-Playing Game).
Movie (Film)	Za gledanje filmov.
Reader (Bralnik)	Za ogled dokumentov.
sRGB	Za ogled fotografij in grafik na računalniku.
Custom 1 (Po meri 1)	Nastavitve načina slike po meri.
Custom 2 (Po meri 2)	Nastavitve načina slike po meri.
Custom 3 (Po meri 3)	Nastavitve načina slike po meri.

Opomba: Način slike "Standard" (Standardno), Nizka modra svetloba "Level 10" (Raven 10) je optimizirana nastavitev v skladu s certifikatom TUV Low Blue Light".

Display (Zaslon)
Konfigurirajte nastavitve, povezane z zaslonom.

Item (Element)	Description (Opis)
Input (Vhod)	Izberite vhodni vir.
HDMI RGB PC Range (Obseg HDMI RGB PC)	Izberite ustrezno nastavitev obsega RGB ali dovolite monitorju, da jo zazna samodejno. Opomba: Ta možnost je na voljo samo za vhod HDMI.
Overscan	Ko je ta funkcija omogočena, rahlo poveča vhodno sliko, da skrije najbolj oddaljene robove slike.

PIP/PBP
Konfigurirajte nastavitve, povezane z več slikami.

Item (Element)	Description (Opis)
OFF (Izklop)	Onemogočite funkcijo PIP/PBP.
PIP	Razdelite zaslon na 2 dela (glavno okno in vstavljeno okno). Source (Vir): Spremenite vhodni vir za vstavljeno okno. PIP Size (Velikost PIP): Prilagodite velikost vstavljenega okna. Location (Lokacija): Premaknite položaj vstavljenega okna. Display Switch (Preklop zaslona): Zamenjajte okni. Audio Switch (Preklop zvoka): Izberite, iz katerega vira zvoka želite slišati zvok.
PBP	Prikažite razdeljen zaslon 1x1 (levo in desno okno). Source (Vir): Spremenite vhodni vir za desno okno. Display Switch (Preklop zaslona): Zamenjajte okni. Audio Switch (Preklop zvoka): Izberite, iz katerega vira zvoka želite slišati zvok.

System (Sistem)
Konfigurirajte sistemske nastavitve.

Item (Element)	Description (Opis)
Audio	Konfigurirajte nastavitve slušalk. Volume (Glasnost): Prilagodite raven glasnosti. Mute (Utišaj): Omogočite/Onemogočite funkcijo utišanja.
OSD Settings (Nastavitve OSD)	Konfigurirajte nastavitve, povezane z menijem na zaslonu (OSD). Display Time (Čas prikaza): Nastavite čas, koliko časa naj meni OSD ostane na zaslonu. OSD Transparency (Prosojnost OSD): Prilagodite prosojnost menija OSD. OSD Lock (Zaklepanje OSD): Ko je ta funkcija omogočena, prilagajanje OSD ni dovoljeno. Note (Opomba): Če želite onemogočiti funkcijo zaklepanja OSD, pritisnite tipko Control (Nadzor). Ko se na zaslonu prikaže sporočilo, izberite Yes (Da) za potrditev.
Quick Switch (Hitro preklapljanje)	Dodelite funkcijo vročim tipkam. Razpoložljive možnosti: Aim Stabilizer (Stabilizator ciljanja), Black Equalizer (Izenačevalnik črne), Low Blue Light (Nizka modra svetloba), Volume (Glasnost), Input (Vhod), Contrast (Kontrast), Brightness (Svetlost) in Picture Mode (Način slike). Privzeta nastavitev vročih tipk je naslednja: Up (): Black Equalizer (Izenačevalnik črne) Down : Picture Mode (Način slike) Right (): Input (Vhod) Left (): Volume (Glasnost)
Other Settings (Druge nastavitve)	Resolution Notice (Obvestilo o ločljivosti): Ko je ta funkcija omogočena, se bo sporočilo o trenutni ločljivosti prikazalo na zaslonu, ko monitor preklopi na drug vhodni vir. Input Auto Switch (Samodejni preklop vhoda): Ko je ta funkcija omogočena, se samodejno preklopi na razpoložljiv vhodni vir. Auto Power Off (Samodejni izklop): Ko je ta funkcija omogočena, se bo monitor samodejno izklopil po določenem času. DisplayPort Ver. (Različica DisplayPort): Nastavite različico DisplayPort na 1.1, 1.2, 1.2+HDR Note (Opomba): Prepričajte se, da to možnost konfigurirate glede na različico DisplayPort, ki jo podpira vaša grafična kartica.

Language (Jezik)

Item (Element)	Description (Opis)
Language (Jezik)	Izberite razpoložljiv jezik za meni OSD.

Save Settings (Shrani nastavitve)
Shranite vse podatke.

Item (Element)	Description (Opis)
Setting1 (Nastavitev 1)	Po izbiri se bo prikazal meni Save and Load (Shrani in naloži), da ga lahko igralec izbere.
Setting2 (Nastavitev 2)	Po izbiri se bo prikazal meni Save and Load (Shrani in naloži), da ga lahko igralec izbere.
Setting3 (Nastavitev 3)	Po izbiri se bo prikazal meni Save and Load (Shrani in naloži), da ga lahko igralec izbere.

Reset All (Ponastavi vse)
Povrnite monitor na tovarniške privzete nastavitve.

Specifikacije

Artikel	Specifikacije
Velikost panela	27-inch
Razmerje stranic	16:9
Ločljivost	2560 x 1440
Hitrost osveževanja	165Hz
Življenjska doba LED	30000 ur (min.)
Razmik slikovnih pik	0.2331(H) x 0.2331(V)
Odzivni čas	1ms MPRT
Svetlost	250 nits (tipično) / 200 nits (min.)
Kontrastno razmerje	4000:1 (tipično)
Barvna globina	16.7M (8Bit)
Aktivno območje prikaza	596.736(H) x 335.664(V)
Vidni kot	178°(H)/178°(V)
Frekvenca	48~165Hz
Vhodni/izhodni priključki	2x HDMI 2.0 1x DP 1.2 1x Slušalke 2x USB 3.0 (navzdol) z zmožnostjo polnjenja BC 1.2 5V/1.5A 1x USB navzgor
Napajanje	AC 100 ~ 240V pri 50/60Hz
Poraba energije	Vklopljen: 70W (maks.) Stanje pripravljenosti: 0.3W Izklopljen: 0.2W
Dimenzije (Š x V x G)	700 X 481 X 248 mm (s stojalom)
Teža	6.33 kg (neto)
Temperaturno območje (delovanje)	0°C do 40°C

Opomba: Specifikacije se lahko spremenijo brez predhodnega obvestila.

Seznam podprtih časov

Vrata	QHD	Vrata	QHD
HDMI	640x480@60Hz	DP	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1280x720@144Hz		1280x720@144Hz
	1920x1080@60Hz		1920x1080@60Hz
	1920x1080@120Hz		1920x1080@120Hz
	1920x1080@144Hz		1920x1080@165Hz
	2560x1440@60Hz		2560x1440@60Hz
	2560x1440@120Hz		2560x1440@120Hz
	2560x1440@144Hz		2560x1440@165Hz

Odpravljanje težav

Težava	Možne rešitve
Ni napajanja	Prepričajte se, da je napajalni kabel pravilno priključen na vir napajanja in monitor. Preverite kabel in vtič, da se prepričate, da nista poškodovana. Prepričajte se, da je monitor vklopljen.
Na zaslonu se ne prikaže slika	Prepričajte se, da sta monitor in računalnik pravilno povezana in da sta obe napravi vklopljeni. Prepričajte se, da ste izbrali pravi vhodni vir.
Slika ne zapolni celotnega zaslona	Poskusite z drugačno nastavitvijo Display Mode (Način prikaza) (razmerje stranic).
Barve so popačene	Prepričajte se, da je vhodni signalni kabel pravilno priključen. Konfigurirajte nastavitve, povezane s sliko. Glejte razdelek "Slika".
Ni zvoka ali pa je glasnost nizka	Prepričajte se, da je kabel slušalk pravilno priključen. Prilagodite raven glasnosti. Preverite nastavitev Audio Source (Zvočni vir). Prilagodite nastavitve, povezane z zvokom vašega računalnika.

Opomba: Če težava ne izgine, se za nadaljnjo pomoč obrnite na našo službo za pomoč uporabnikom.

Osnovna nega

Ko se zaslon umaže, storite naslednje, da ga očistite:

Obrišite zaslon z mehko krpo, ki ne pušča vlaken, da odstranite morebitni preostali prah.
Razpršite ali nanesite čistilno tekočino na mehko krpo. Nato nežno obrišite zaslon z vlažno krpo.

Opomba:

Prepričajte se, da je krpa vlažna, vendar ne mokra.
Pri brisanju se izogibajte prevelikemu pritisku na zaslon.
Kisla ali abrazivna čistila lahko poškodujejo zaslon.

Opombe o polnjenju USB

Naslednje naprave niso združljive z BC 1.2 načina CDP. Ko je vozlišče povezano z računalnikom, teh naprav ni mogoče polniti s kablom USB.

Prodajalec	Naprava	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Informacije o storitvah GIGABYTE
Za več informacij o storitvah obiščite uradno spletno stran GIGABYTE:

https://www.gigabyte.com/

VARNOSTNE INFORMACIJE

Varnostni ukrepi
Pred uporabo monitorja preberite naslednje Varnostne ukrepe.

Uporabljajte samo dodatke, ki so priloženi monitorju ali ki jih priporoča proizvajalec.
Plastično embalažno vrečko za izdelek hranite na mestu, ki ni dosegljivo otrokom.
Preden monitor priključite v električno vtičnico, se prepričajte, da je napetostna ocena napajalnega kabla združljiva z električno specifikacijo v državi, v kateri se nahajate.
Vtič napajalnega kabla mora biti priključen v pravilno ožičeno in ozemljeno električno vtičnico.
Ne dotikajte se vtiča z mokrimi rokami, saj lahko to povzroči električni udar.
Monitor postavite na stabilno in dobro prezračevano mesto.
Monitorja ne postavljajte v bližino virov toplote, kot so električni radiatorji ali neposredna sončna svetloba.
Luknje ali odprtine na monitorju so namenjene prezračevanju. Ne prekrivajte ali blokirajte prezračevalnih lukenj z nobenimi predmeti.
Monitorja ne uporabljajte v bližini vode, pijač ali vseh vrst tekočin. V nasprotnem primeru lahko pride do električnega udara ali poškodbe monitorja.
Pred čiščenjem se prepričajte, da ste monitor izključili iz električne vtičnice.
Ker se površina zaslona zlahka opraska, se izogibajte dotikanju površine s trdimi ali ostrimi predmeti.
Za brisanje zaslona uporabite mehko krpo, ki ne pušča vlaken, namesto papirnatega robčka. Po potrebi lahko za čiščenje monitorja uporabite čistilo za steklo. Vendar čistila nikoli ne pršite neposredno na zaslon.
Izključite napajalni kabel, če monitorja ne boste uporabljali dlje časa.
Ne poskušajte sami razstaviti ali popraviti monitorja.

Avtorske pravice
© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Vse pravice pridržane.
Blagovne znamke, omenjene v tem priročniku, so zakonito registrirane v lasti njihovih lastnikov.
