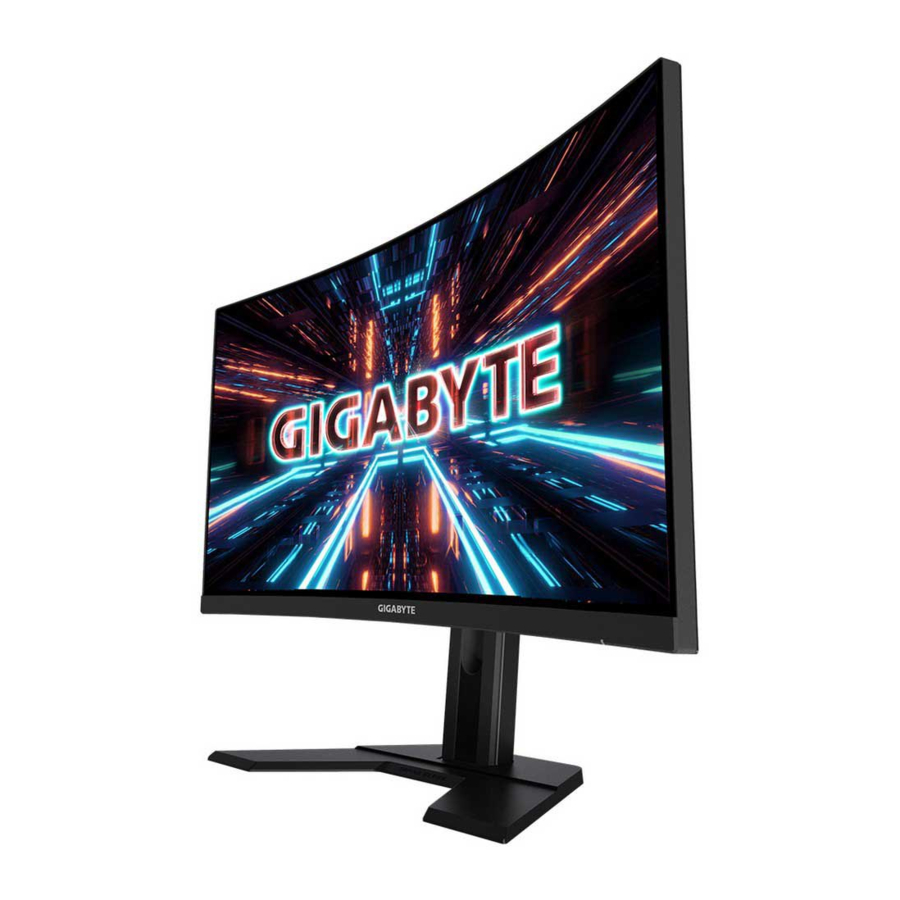

GIGABYTE G27QC A - Herný monitor - manuál

Obsah

1 ÚVOD
2 ZAČÍNAME
3 POUŽÍVANIE ZARIADENIA
4 OPERÁCIE
5 Špecifikácie
6 Zoznam podporovaných časovaní
7 Riešenie problémov
8 Základná starostlivosť
9 Poznámky k nabíjaniu cez USB
10 BEZPEČNOSTNÉ INFORMÁCIE
11 Referencie
12 Stiahnuť návod
13 V iných jazykoch

ÚVOD

Rozbalenie

Otvorte horný kryt obalu. Potom si prečítajte pokyny na rozbalenie, ktoré sú pripevnené na vnútornom kryte. Uistite sa, že je krabica v správnej orientácii, a opatrne ju položte na stabilný povrch.
Otvorte vnútorný kryt. Uchopte zostavu EPS peny (cez otvory) a vytiahnite ju z krabice.
Vyberte položky z hornej EPS peny.
Odstráňte hornú EPS penu. Potom môžete odstrániť stojan z dolnej EPS peny.

Obsah balenia

Súčasťou balenia sú nasledujúce položky. Ak niektorá z nich chýba, kontaktujte svojho miestneho predajcu.

Poznámka: Obalovú krabicu a obalové materiály si uschovajte pre budúcu prepravu monitora.

Prehľad produktu

Pohľad spredu

LED dióda napájania (Power LED)
Ovládacie tlačidlo (Control button)

Pohľad zozadu

AC IN konektor
Kensington zámok
HDMI porty (x2)
DisplayPort

Konektor pre slúchadlá (Headphone jack)
USB 3.0 porty (x2)
USB upstream port

ZAČÍNAME

Inštalácia základne stojana

Zarovnajte základňu stojana so stĺpikom pod stojanom. Potom pripevnite základňu na stojan. Utiahnite skrutku, aby ste zaistili základňu monitora na mieste.
Poznámka: Na utiahnutie skrutky môžete použiť mincu alebo malý plochý skrutkovač.
Zdvihnite zostavený stojan a základňu do zvislej polohy a položte ho na stôl. Potom spustite dosku stojana, aby sa bezpečnostná doska automaticky uvoľnila zo svojej polohy.
Položte monitor na podložku alebo na rovný povrch obrazovkou nadol. Roztrhnite vrecko EPE, nainštalujte stojan na zadnú stranu monitora. Potom môžete vybrať monitor z dolnej EPS peny uchopením ramena stojana. Opatrne zdvihnite monitor. Položte ho zvisle na stôl.

Zdvihnite monitor

Vyberte monitor z krabice uchopením ramena stojana. Opatrne zdvihnite monitor, otočte ho a položte ho zvisle na stojan na rovný povrch. Odstráňte penový obal z monitora.

Poznámka: Zvážte uschovanie krabice a obalu na použitie v budúcnosti, keď budete musieť monitor prepraviť. Prispôsobené penové balenie je ideálne na ochranu monitora počas prepravy.

Nastavenie uhla pohľadu

Poznámka: Držte základňu monitora, aby sa obrazovka pri nastavovaní neprevrátila.

Nastavenie uhla naklonenia
Nakloňte obrazovku dopredu alebo dozadu do požadovaného uhla pohľadu (-5˚ až 20˚).

Zmena orientácie obrazovky
Zdvihnite obrazovku do najvyššej polohy (130 mm).

Poznámka: Pred nastavením výšky sa uistite, že ste odstránili bezpečnostnú dosku zo stojana.

Inštalácia držiaka na stenu (voliteľné)

Používajte iba súpravu na montáž na stenu 100 x 100 mm odporúčanú výrobcom.

Položte monitor na rovný povrch obrazovkou nadol.
Poznámka: Odporúčame vám zakryť povrch stola mäkkou handričkou, aby ste predišli poškodeniu monitora.
Zatlačte aretačné spony dovnútra, aby ste odpojili stojan od monitora.
Mierne potiahnite stojan nadol, aby ste uvoľnili háčiky. Potom odstráňte stojan.
Pripevnite montážnu konzolu k montážnym otvorom na zadnej strane monitora. Potom pomocou skrutiek zaistite konzolu na mieste.
Poznámka: Ak chcete monitor namontovať na stenu, pozrite si inštalačnú príručku, ktorá je súčasťou súpravy držiaka na stenu.

Pripojenie

Napájací kábel (Power cable)
HDMI kábel
DisplayPort kábel
Kábel pre slúchadlá (Headphone cable)

USB kábel
USB (A-Male to B-Male) kábel

POUŽÍVANIE ZARIADENIA

Zapnutie/vypnutie napájania

Uistite sa, že je vypínač vedľa konektora napájania striedavým prúdom prepnutý do polohy ON (zapnuté).

Zapnutie napájania (Power On)

Pripojte jeden koniec napájacieho kábla (power cable) do konektora AC IN na zadnej strane monitora.
Pripojte druhý koniec napájacieho kábla (power cable) do elektrickej zásuvky.
Stlačením ovládacieho tlačidla (Control button) zapnite monitor. LED dióda napájania (Power LED) sa rozsvieti na bielo, čo znamená, že je monitor pripravený na použitie.

Vypnutie napájania (Power Off)
Stlačením ovládacieho tlačidla (Control button) na 2 sekundy vypnite monitor.
Poznámka: Keď sa na obrazovke zobrazí hlavné menu (Main), môžete monitor vypnúť aj posunutím ovládacieho tlačidla (Control button) nadol .

Odporúčania pre pohodlie používateľa

Nasledujú niektoré tipy pre pohodlné sledovanie monitora:

Optimálna vzdialenosť sledovania monitorov sa pohybuje od približne 510 mm do 760 mm (20" až 30").
Všeobecným pravidlom je umiestniť monitor tak, aby horná časť obrazovky bola vo výške očí alebo mierne pod ňou, keď pohodlne sedíte.
Používajte primerané osvetlenie pre typ práce, ktorú vykonávate.
Robte si pravidelné a časté prestávky (aspoň na 10 minút) každú polhodinu.
Počas prestávok sa nezabudnite pravidelne pozerať preč od obrazovky monitora a zamerajte sa na vzdialený objekt aspoň na 20 sekúnd.
Cvičenie očí môže pomôcť znížiť namáhanie očí. Často opakujte tieto cvičenia:

pohľad hore a dole
pomaly otáčajte očami
pohybujte očami diagonálne.

Výber zdroja vstupu

Posuňte ovládacie tlačidlo (Control button) doprava () pre vstup do menu vstupu (Input).
Posuňte ovládacie tlačidlo (Control button) do stredu () pre výber požadovaného zdroja vstupu. Potom stlačením ovládacieho tlačidla (Control button) potvrďte.

OPERÁCIE

Horúca klávesa
Štandardne je tlačidlo Control priradené k špecifickej funkcii.
Poznámka: Ak chcete zmeniť prednastavenú funkciu horúcej klávesy, pozrite si časť "Rýchly prepínač".
Ak chcete získať prístup k funkcii horúcej klávesy, postupujte takto:

Posuňte tlačidlo Control nahor pre vstup do menu Black Equalizer. Posuňte tlačidlo Control nahor/nadol ( ) pre úpravu nastavenia a stlačením tlačidla Control potvrďte.

Posuňte tlačidlo Control nadol pre vstup do menu Picture Mode (Režim obrazu). Posuňte tlačidlo Control do stredu ( ) pre výber požadovanej možnosti a stlačením tlačidla Control potvrďte.

Posuňte tlačidlo Control doľava ( ) pre vstup do menu Volume (Hlasitosť). Posuňte tlačidlo Control nahor/nadol ( ) pre úpravu úrovne hlasitosti slúchadiel a stlačením tlačidla Control potvrďte.

Posuňte tlačidlo Control doprava () pre vstup do menu Input (Vstup). Pozrite si časť "Výber zdroja vstupu".
Poznámka: Pre zatvorenie menu posuňte Control tlačidlo doľava ( ).

Sprievodca funkčnými klávesmi

Stlačením tlačidla Control zobrazíte Hlavné menu (Main menu).

Potom použite tlačidlo Control pre výber požadovanej funkcie a konfiguráciu súvisiacich nastavení.

Dashboard
Keď sa na obrazovke zobrazí Hlavné menu (Main menu), posuňte tlačidlo Control doľava ( ) pre vstup do menu Dashboard.

Function (Funkcia): Povolenie/Zakázanie funkcie. Po povolení môžete vybrať požadované možnosti, ktoré sa majú zobraziť na obrazovke.
Dashboard Location (Umiestnenie panela): Určite umiestnenie informácií panela, ktoré sa majú zobraziť na obrazovke.

Po dokončení konfigurácie panela prenesie systémové dáta do SOC cez USB port a zobrazí hodnotu vybranej funkcie (funkcií) na obrazovke.

Poznámka: Uistite sa, že je USB kábel správne pripojený k USB upstream portu monitora a USB portu vášho počítača.
Poznámka: Vyžaduje sa inštalácia a spustenie softvéru "OSD Sidekick".

Game Assist

Keď sa na obrazovke zobrazí Hlavné menu (Main menu), posuňte tlačidlo Control doprava () pre vstup do menu Game Assist.
Game INFO (Informácie o hre): Konfigurácia nastavení súvisiacich s hrou FPS (First Person Shooting).
√ Vyberte Gaming Timer (Herný časovač) pre výber režimu odpočítavania. Pre zakázanie tejto funkcie nastavte nastavenie na OFF (VYP).
√ Vyberte Gaming Counter (Herný počítadlo) alebo Refresh Rate (Obnovovacia frekvencia) pre povolenie/zakázanie herného počítadla alebo nastavenia obnovovacej frekvencie v reálnom čase.
√ Vyberte Info Location (Umiestnenie informácií) pre určenie umiestnenia informácií, ktoré sa majú zobraziť na obrazovke.
Crosshair (Cieľový kríž): Vyberte požadovaný typ cieľového kríža, ktorý vyhovuje vášmu hernému prostrediu. Uľahčuje mierenie.
Display Alignment (Zarovnanie displeja): Keď je funkcia povolená, zobrazuje čiary zarovnania na štyroch stranách obrazovky, čím poskytuje praktický nástroj na dokonalé zarovnanie viacerých monitorov.

Konfigurácia nastavení zariadenia

Keď sa na obrazovke zobrazí ponuka Main (Hlavné), posuňte tlačidlo Control (Ovládanie) nahor () pre vstup do ponuky Settings (Nastavenia).
Poznámka: Na navigáciu v ponuke a vykonávanie úprav použite tlačidlo Control (Ovládanie).

Gaming (Hranie)
Konfigurácia nastavení súvisiacich s hrami.

Položka	Popis
Aim Stabilizer	Keď je táto funkcia povolená, znižuje rozmazanie pohybu v rýchlych hrách. Poznámka: Táto funkcia nie je dostupná za nasledujúcich podmienok: keď je nastavenie frekvencie nižšie ako 100 Hz. keď je aktivovaná funkcia Adaptive Sync.
Black Equalizer	Nastavte jas čiernych oblastí.
Super Resolution	Zaostrite obrázky s nízkym rozlíšením.
Display Mode	Vyberte pomer strán obrazovky. Full (Celá): Zväčší vstupný obraz tak, aby vyplnil obrazovku. Ideálne pre obrázky s pomerom strán 16:9. Aspect (Pomer strán): Zobrazí vstupný obraz bez geometrického skreslenia, pričom vyplní čo najväčšiu časť obrazovky. 1:1: Zobrazí vstupný obraz v jeho natívnom rozlíšení bez zväčšovania. 22"W (16:10): Zobrazí vstupný obraz, ako keby bol na 22"W monitore s pomerom strán 16:10. 23"W (16:9): Zobrazí vstupný obraz, ako keby bol na 23"W monitore s pomerom strán 16:9. 23.6"W (16:9): Zobrazí vstupný obraz, ako keby bol na 23.6"W monitore s pomerom strán 16:9. 24"W (16:9): Zobrazí vstupný obraz, ako keby bol na 24"W monitore s pomerom strán 16:9. Poznámka: Táto možnosť nie je kompatibilná s funkciami Adaptive Sync a PIP/PBP.
Overdrive	Zlepšite dobu odozvy LCD monitora.
Adaptive Sync	Keď je táto funkcia povolená, eliminuje oneskorenie a trhanie obrazovky počas hrania hier.

Picture (Obraz)
Konfigurácia nastavení súvisiacich s obrazom.

Položka	Popis
Standard	Na úpravu dokumentov alebo prehliadanie webových stránok.
FPS	Na hranie hier FPS (First Person Shooting).
RTS/RPG	Na hranie hier RTS (Real-Time Strategy) alebo RPG (Role-Playing Game).
Movie	Na sledovanie filmov.
Reader	Na prezeranie dokumentov.
sRGB	Na prezeranie fotografií a grafiky v počítači.
Custom 1	Prispôsobené nastavenia obrazového režimu.
Custom 2	Prispôsobené nastavenia obrazového režimu.
Custom 3	Prispôsobené nastavenia obrazového režimu.

Poznámka: Obrazový režim "Standard" (Štandardný), Low blue light (Nízke modré svetlo) "Level 10" (Úroveň 10) je optimalizované nastavenie v súlade s certifikáciou TUV Low Blue Light.

Display (Displej)
Konfigurácia nastavení súvisiacich s obrazovkou.

Položka	Popis
Input	Vyberte vstupný zdroj.
HDMI RGB PC Range	Vyberte vhodné nastavenie rozsahu RGB alebo nechajte monitor, aby ho automaticky zistil. Poznámka: Táto možnosť je dostupná len pre vstup HDMI.
Overscan	Keď je táto funkcia povolená, mierne zväčší vstupný obraz, aby skryla najvzdialenejšie okraje obrazu.

PIP/PBP
Konfigurácia nastavení súvisiacich s viacerými obrazmi.

Položka	Popis
OFF	Vypnite funkciu PIP/PBP.
PIP	Rozdeľte obrazovku na 2 časti (hlavné okno a vložené okno). Source (Zdroj): Zmeňte vstupný zdroj pre vložené okno. PIP Size (Veľkosť PIP): Upravte veľkosť vloženého okna. Location (Umiestnenie): Presuňte pozíciu vloženého okna. Display Switch (Prepínač displeja): Prehoďte dve okná. Audio Switch (Prepínač zvuku): Vyberte, z ktorého zdroja zvuku chcete počuť zvuk.
PBP	Zobrazte rozdelenú obrazovku 1x1 (ľavé a pravé okno). Source (Zdroj): Zmeňte vstupný zdroj pre pravé okno. Display Switch (Prepínač displeja): Prehoďte dve okná. Audio Switch (Prepínač zvuku): Vyberte, z ktorého zdroja zvuku chcete počuť zvuk.

System (Systém)
Konfigurácia nastavení súvisiacich so systémom.

Položka	Popis
Audio	Konfigurácia nastavení slúchadiel. Volume (Hlasitosť): Nastavte úroveň hlasitosti. Mute (Stlmiť): Povolenie/zakázanie funkcie stlmenia.
OSD Settings (Nastavenia OSD)	Konfigurácia nastavení súvisiacich s ponukou OSD (on-screen display). Display Time (Čas zobrazenia): Nastavte dĺžku času, počas ktorého ponuka OSD zostane na obrazovke. OSD Transparency (Priehľadnosť OSD): Nastavte priehľadnosť ponuky OSD. OSD Lock (Zámok OSD): Keď je táto funkcia povolená, nie je povolené žiadne nastavenie OSD. Poznámka: Ak chcete zakázať funkciu zámku OSD, stlačte kláves Control (Ovládanie). Keď sa na obrazovke zobrazí správa, vyberte možnosť Yes (Áno) na potvrdenie.
Quick Switch (Rýchly prepínač)	Priraďte funkciu klávesovým skratkám. Dostupné možnosti: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness a Picture Mode. Predvolené nastavenie klávesových skratiek je uvedené nižšie: Up (Hore) (): Black Equalizer Down (Dole) : Picture Mode Right (Vpravo) (): Input Left (Vľavo) (): Volume
Other Settings (Ostatné nastavenia)	Resolution Notice (Upozornenie na rozlíšenie): Keď je táto funkcia povolená, aktuálna správa o rozlíšení sa zobrazí na obrazovke, keď sa monitor prepne na iný vstupný zdroj. Input Auto Switch (Automatické prepínanie vstupu): Keď je táto funkcia povolená, automaticky sa prepne na dostupný vstupný zdroj. Auto Power Off (Automatické vypnutie): Keď je táto funkcia povolená, monitor sa automaticky vypne po určitom čase. DisplayPort Ver.: Nastavte verziu DisplayPort na 1.1, 1.2, 1.2+HDR Poznámka: Uistite sa, že túto možnosť konfigurujete na základe verzie DisplayPort, ktorú podporuje vaša grafická karta.

Language (Jazyk)

Položka	Popis
Language	Vyberte dostupný jazyk pre ponuku OSD.

Save Settings (Uložiť nastavenia)
Uložte všetky údaje.

Položka	Popis
Setting1	Po výbere sa zobrazí ponuka Save and Load (Uložiť a načítať), z ktorej si hráč môže vybrať.
Setting2	Po výbere sa zobrazí ponuka Save and Load (Uložiť a načítať), z ktorej si hráč môže vybrať.
Setting3	Po výbere sa zobrazí ponuka Save and Load (Uložiť a načítať), z ktorej si hráč môže vybrať.

Reset All (Obnoviť všetky)
Obnovte výrobné nastavenia monitora.

Špecifikácie

Položka	Špecifikácie
Veľkosť panela	27-palcový
Pomer strán	16:9
Rozlíšenie	2560 x 1440
Obnovovacia frekvencia	165Hz
Životnosť LED	30000 hodín (min.)
Rozstup pixelov	0.2331(H) x 0.2331(V)
Čas odozvy	1ms MPRT
Jas	250 nitov (typ.) / 200 nitov (min.)
Kontrastný pomer	4000:1 (typ.)
Farebná hĺbka	16.7M (8Bit)
Aktívna zobrazovacia plocha	596.736(H) x 335.664(V)
Pozorovací uhol	178°(H)/178°(V)
Frekvencia	48~165Hz
Vstupné/výstupné terminály	2x HDMI 2.0 1x DP 1.2 1x Slúchadlá 2x USB 3.0 (downstream) s nabíjacou schopnosťou BC 1.2 5V/1.5A 1x USB upstream
Napájanie	AC 100 ~ 240V pri 50/60Hz
Spotreba energie	Zapnuté: 70W (Max.) Pohotovostný režim: 0.3W Vypnuté: 0.2W
Rozmery (Š x V x H)	700 X 481 X 248 mm (so stojanom)
Hmotnosť	6.33 kg (Netto)
Teplotný rozsah (prevádzka)	0°C až 40°C

Poznámka: Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.

Zoznam podporovaných časovaní

Port	QHD	Port	QHD
HDMI	640x480@60Hz	DP	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1280x720@144Hz		1280x720@144Hz
	1920x1080@60Hz		1920x1080@60Hz
	1920x1080@120Hz		1920x1080@120Hz
	1920x1080@144Hz		1920x1080@165Hz
	2560x1440@60Hz		2560x1440@60Hz
	2560x1440@120Hz		2560x1440@120Hz
	2560x1440@144Hz		2560x1440@165Hz

Riešenie problémov

Problém	Možné riešenie(a)
Žiadne napájanie	Uistite sa, že je napájací kábel správne pripojený k zdroju napájania a monitoru. Skontrolujte kábel a zástrčku, či nie sú poškodené. Uistite sa, že je monitor zapnutý.
Na obrazovke sa nezobrazuje žiadny obraz	Uistite sa, že monitor a počítač sú správne pripojené a obe zariadenia sú zapnuté. Uistite sa, že ste vybrali správny vstupný zdroj.
Obraz nezapĺňa celú obrazovku	Vyskúšajte rôzne nastavenia Display Mode (Režim zobrazenia) (pomer strán).
Farby sú skreslené	Uistite sa, že je kábel vstupného signálu správne pripojený. Nakonfigurujte nastavenia súvisiace s obrazom. Pozrite si časť "Obraz".
Žiadny zvuk alebo nízka hlasitosť	Uistite sa, že je kábel slúchadiel správne pripojený. Upravte úroveň hlasitosti. Skontrolujte nastavenie Audio Source (Zdroj zvuku). Upravte nastavenia zvuku počítača.

Poznámka: Ak problém pretrváva, kontaktujte naše oddelenie služieb zákazníkom pre ďalšiu pomoc.

Základná starostlivosť

Keď sa obrazovka zašpiní, vyčistite ju nasledovne:

Obrazovku utrite mäkkou handričkou, ktorá nepúšťa vlákna, aby ste odstránili zvyškový prach.
Nastriekajte alebo naneste čistiaci prostriedok na mäkkú handričku. Potom obrazovku jemne utrite vlhkou handričkou.

Poznámka:

Uistite sa, že je handrička vlhká, ale nie mokrá.
Pri utieraní sa vyhnite nadmernému tlaku na obrazovku.
Kyslé alebo abrazívne čistiace prostriedky môžu poškodiť obrazovku.

Poznámky k nabíjaniu cez USB

Nasledujúce zariadenia nie sú kompatibilné s BC 1.2 režimu CDP. Keď je rozbočovač pripojený k PC, tieto zariadenia sa nedajú nabíjať pomocou USB kábla.

Výrobca	Zariadenie	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Servisné informácie GIGABYTE
Viac servisných informácií nájdete na oficiálnej webovej stránke GIGABYTE:

https://www.gigabyte.com/

BEZPEČNOSTNÉ INFORMÁCIE

Bezpečnostné opatrenia
Pred použitím monitora si prečítajte nasledujúce Bezpečnostné opatrenia.

Používajte iba príslušenstvo, ktoré je dodané s monitorom alebo ktoré odporúča výrobca.
Plastové obaly na výrobok uchovávajte na mieste, ktoré je mimo dosahu detí.
Pred pripojením monitora do elektrickej zásuvky sa uistite, že napätie napájacieho kábla je kompatibilné s elektrickými špecifikáciami v krajine, v ktorej sa nachádzate.
Zástrčka napájacieho kábla musí byť pripojená k správne zapojenej a uzemnenej elektrickej zásuvke.
Nedotýkajte sa zástrčky mokrými rukami, inak ľahko spôsobíte úraz elektrickým prúdom.
Umiestnite monitor na stabilné a dobre vetrané miesto.
Neumiestňujte monitor v blízkosti zdrojov tepla, ako sú elektrické radiátory alebo priame slnečné svetlo.
Otvory na monitore slúžia na vetranie. Nezakrývajte ani neblokujte vetracie otvory žiadnymi predmetmi.
Nepoužívajte monitor v blízkosti vody, nápojov alebo všetkých druhov tekutín. V opačnom prípade môže dôjsť k úrazu elektrickým prúdom alebo poškodeniu monitora.
Pred čistením sa uistite, že ste monitor odpojili od elektrickej zásuvky.
Pretože sa povrch obrazovky ľahko poškriabe, nedotýkajte sa povrchu žiadnym tvrdým alebo ostrým predmetom.
Na utretie obrazovky použite mäkkú handričku, ktorá nepúšťa vlákna, namiesto papierovej vreckovky. V prípade potreby môžete na čistenie monitora použiť čistič skla. Nikdy však nestriekajte čistič priamo na obrazovku.
Ak monitor dlhší čas nepoužívate, odpojte napájací kábel.
Nepokúšajte sa monitor sami rozoberať alebo opravovať.

Autorské práva
© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Všetky práva vyhradené.
Ochranné známky uvedené v tejto príručke sú legálne registrované ich príslušným vlastníkom.
