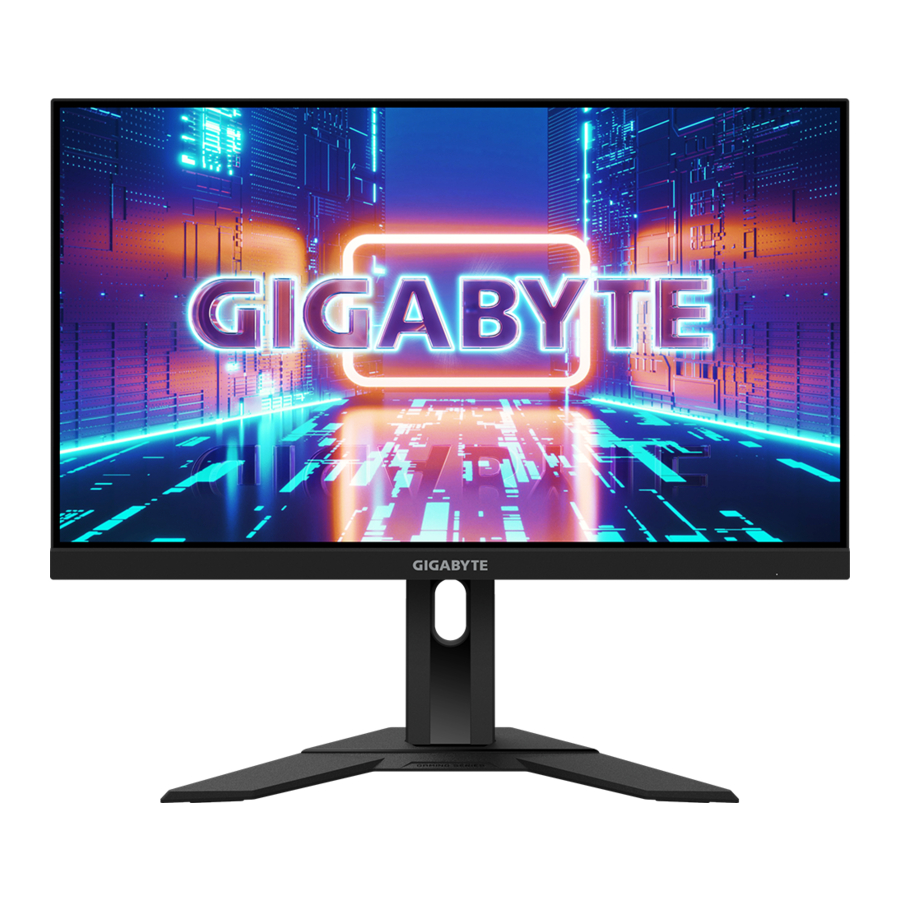

GIGABYTE G24F – mängumonitori kasutusjuhend

SISSEJUHATUS

Lahtipakkimine

1. Avage pakendi ülemine kaas. Seejärel vaadake sisemisele kaanele kinnitatud lahtipakkimissilti.
2. Veenduge, et karp on õiges asendis, asetage karp ettevaatlikult stabiilsele pinnale.

3. Avage sisemine kaas.

4. Võtke EPS-vahust koost (läbi avade), et see karbist välja tõmmata.

5. Eemaldage esemed ülemisest EPS-vahust.


6. Eemaldage ülemine EPS-vaht. Seejärel saate monitori alumisest EPS-vahust eemaldada.


Pakendi sisu

Teie pakendikarbis on järgmised esemed. Kui mõni neist puudub, võtke ühendust kohaliku edasimüüjaga.

Märkus: hoidke monitori edaspidiseks transportimiseks alles pakendikarp ja pakkematerjalid.

Toote ülevaade

Esivaade

1. Toite LED

Tagavaade

1. Juhtnupp
2. Kensingtoni lukk
3. DisplayPort
4. HDMI-pordid (x2)
5. Kõrvaklappide pesa
6. USB ülesvooluport
7. USB 3.0 pordid (x2)
8. Vahelduvvoolu sisendpesa

Märkus:

HDMI, HDMI logo ja High-Definition Multimedia Interface on HDMI Licensing LLC kaubamärgid või registreeritud kaubamärgid.

ALUSTAMINE

Monitori aluse paigaldamine

1. Asetage monitor alumisele EPS-vahule ekraan allapoole.
2. Joondage ja libistage aluse ülemised konksud monitori tagaküljel olevatesse kinnituspesadesse. Lükake lukustussulgurit ettepoole ja seejärel vabastage, et kinnitada aluse alumised konksud monitori tagaküljel olevatesse kinnituspesadesse.


3. Joondage monitori alus aluse all oleva vahetükiga. Seejärel kinnitage alus aluse külge.


4. Tõstke kruvirõngas üles ja keerake seda päripäeva, et monitori alus paigale kinnitada.

5. Tõstke monitor püsti ja asetage see lauale.

Vaatenurga reguleerimine

Märkus: hoidke monitori alust, et ekraan reguleerimise ajal ümber ei kukuks.

Kallutusnurga reguleerimine

Kallutage ekraani soovitud vaatenurga saavutamiseks ette või taha (5˚ kuni 20˚).

Ekraani kõrguse reguleerimine

Langetage või tõstke ekraani soovitud kõrgusele (0 kuni 130 mm).

Seinakinnituse paigaldamine (valikuline)

Kasutage ainult tootja soovitatud 100 x 100 mm seinakinnituskomplekti.

1. Asetage monitor alumisele EPS-vahule ekraan allapoole.
2. Lükates lukustussulgurit ettepoole, libistage alust tagasi, et vabastada ülemised konksud monitori tagaküljel olevatest kinnituspesadest. Seejärel eemaldage alus.


3. Kinnitage kinnitusklamber monitori tagaküljel olevate kinnitusavade külge. Seejärel kasutage kruvisid, et klamber paigale kinnitada.

Märkus: monitori seinale kinnitamiseks vaadake seinakinnitusklambri komplektis olevat paigaldusjuhendit.

Ühenduste loomine

1. DisplayPort-kaabel
2. HDMI-kaabel
3. Kõrvaklappide kaabel
4. USB (A-isane kuni B-isane) kaabel
5. USB-kaabel
6. Toitekaabel

SEADME KASUTAMINE

Toite sisse-/väljalülitamine

Toide sisse

1. Ühendage toitekaabli üks ots monitori tagaküljel asuvasse vahelduvvoolu sisendpesasse.
2. Ühendage toitekaabli teine ots pistikupessa.
3. Monitori sisselülitamiseks vajutage juhtnuppu. Toite LED süttib valgelt, mis näitab, et monitor on kasutusvalmis.

Märkus: kui signaali pole, kuvab monitor mõnda aega teadet No Signal (signaal puudub). Seejärel lülitub monitor energiasäästurežiimi ja toite LED süttib valgelt ja hakkab ühesekundilise perioodiga vilkuma.

Toide välja

Monitori väljalülitamiseks vajutage juhtnuppu 2 sekundit.

Märkus: kui ekraanil kuvatakse põhimenüü, saate monitori välja lülitada ka juhtnuppu alla liigutades ( ).

Kasutaja mugavussoovitused

Siin on mõned näpunäited monitori mugavaks vaatamiseks:

• Monitori optimaalsed vaatamiskaugused on umbes 510 mm kuni 760 mm (20 tolli kuni 30 tolli).
• Üldine juhis on paigutada monitor nii, et ekraani ülaosa oleks mugavalt istudes teie silmade kõrgusel või veidi allpool.
• Kasutage tehtava töö jaoks piisavat valgustust.
• Tehke regulaarselt ja sageli pause (vähemalt 10 minutit) iga 30 minuti järel.
• Vaadake kindlasti perioodiliselt monitoriekraanilt eemale ja keskenduge pauside ajal vähemalt 20 sekundit kaugel asuvale objektile.
• Silmaharjutused võivad aidata vähendada silmade pinget. Korrake neid harjutusi sageli:

1. vaadake üles ja alla
2. veeretage silma aeglaselt
3. liigutage oma silmi diagonaalselt.

Sisendallika valimine

1. Sisendmenüüsse sisenemiseks liigutage juhtnuppu paremale ().
2. Soovitud sisendallika valimiseks liigutage juhtnuppu üles/alla ( ). Seejärel vajutage kinnitamiseks juhtnuppu.

TOIMINGUD

Kiirmenüü

Kiirklahv

Vaikimisi on nupule Control määratud konkreetne funktsioon.

Märkus: kiirklahvi eelseadistatud funktsiooni muutmiseks vaadake jaotist "Kiire vahetamine".

Kiirklahvi funktsioonile juurdepääsemiseks tehke järgmist:

• Liigutage nuppu Control üles (), et siseneda menüüsse Black Equalizer.
  Seadistuse reguleerimiseks liigutage nuppu Control üles/alla ( ) ja kinnitamiseks vajutage nuppu Control.


• Liigutage nuppu Control alla (), et siseneda menüüsse Picture Mode.
  Soovitud valiku valimiseks liigutage nuppu Control üles/alla () ja kinnitamiseks vajutage nuppu Control.


• Liigutage nuppu Control vasakule (), et siseneda menüüsse Volume.
  Kõrvaklappide helitugevuse reguleerimiseks liigutage nuppu Control üles/alla () ja kinnitamiseks vajutage nuppu Control.

• Liigutage nuppu Control paremale ( ), et siseneda menüüsse Input.
  Vaadake jaotist "Sisendallika valimine".

Märkus: menüü sulgemiseks liigutage nuppu Control vasakule ( ).

Funktsiooniklahvi juhend

Menüü Main kuvamiseks vajutage nuppu Control.

Seejärel kasutage soovitud funktsiooni valimiseks ja seotud seadete konfigureerimiseks nuppu Control.

Armatuurlaud

Kui ekraanile ilmub menüü Main, liigutage nuppu Control vasakule ( ), et siseneda menüüsse Dashboard.

• Function: funktsiooni lubamine/keelamine. Kui see on lubatud, saate valida soovitud valikud, mida ekraanil kuvada.
• Dashboard Location: määrake armatuurlaua teabe asukoht, mida ekraanil kuvada.

Kui armatuurlaua konfiguratsioon on lõpule viidud, edastab see USB-pordi kaudu süsteemi andmed SOC-ile ja kuvab valitud funktsiooni(de) väärtuse ekraanil.

Märkus: veenduge, et USB-kaabel on korralikult ühendatud monitori USB ülesvoolupordiga ja arvuti USB-pordiga.

Mänguabi

Kui ekraanile ilmub menüü Main, liigutage nuppu Control paremale (), et siseneda menüüsse Game Assist.

• Game Info: FPS-i (First Person Shooting) mänguga seotud seadete konfigureerimine.
  • Valige Gaming Timer, et valida taimeri režiim. Selle funktsiooni keelamiseks määrake seade väärtusele OFF.
  • Mänguloenduri või reaalajas värskendussageduse seade lubamiseks/keelamiseks valige Gaming Counter või Refresh Rate.
  • Valige Info Location, et määrata ekraanil kuvatava teabe asukoht.


• Crosshair: valige oma mängukeskkonda sobiv sihikuristi tüüp. See muudab sihtimise palju lihtsamaks.
• Display Alignment: kui see funktsioon on lubatud, kuvab see ekraani neljal küljel joondusjooni, pakkudes teile mugava tööriista mitme monitori täiuslikuks joondamiseks.

Seadme seadistuste konfigureerimine

Kui ekraanil kuvatakse peamenüü, liikuge juhtnupuga üles (), et siseneda menüüsse Seaded.

Märkus. Kasutage menüüs navigeerimiseks ja kohanduste tegemiseks juhtnuppu.

Mängimine

Konfigureerige mänguga seotud seaded.

Üksus	Kirjeldus
Aim Stabilizer	Kui see funktsioon on lubatud, vähendab see kiiresti liikuvates mängudes liikumisest tingitud hägusust. Märkus. See funktsioon pole saadaval järgmistel tingimustel: kui sageduse seade on madalam kui 100 Hz. kui funktsioon FreeSync Premium on aktiveeritud.
Black Equalizer	Reguleerige mustade alade heledust.
Super Resolution	Teravdage madala eraldusvõimega pilte.
Display Mode	Valige ekraani kuvasuhe. Täis: skaleerib sisendpildi, et see täidaks ekraani. Ideaalne 16:9 kuvasuhtega piltide jaoks. Kuvasuhe: kuvab sisendpildi ilma geomeetriliste moonutusteta, täites võimalikult suure osa ekraanist.
Overdrive	Parandage LCD-monitori reageerimisaega.
FreeSync Premium	Kui see funktsioon on lubatud, kõrvaldab see mängude mängimisel ekraani viivituse ja katkendliku pildi.

Pilt

Konfigureerige pildiga seotud seaded.

Valige üks eelseadistatud pildirežiimidest.

• Standardne: dokumentide redigeerimiseks või veebisaitide sirvimiseks.
• FPS: FPS-i (First Person Shooting) mängude mängimiseks.
• RTS/RPG: RTS-i (Real-Time Strategy) või RPG (Role-Playing Game) mängude mängimiseks.
• Film: filmide vaatamiseks.
• Lugeja: dokumentide vaatamiseks.
• sRGB: fotode ja graafika vaatamiseks arvutis.
• Kohandatud 1: kohandatud pildirežiimi seaded.
• Kohandatud 2: kohandatud pildirežiimi seaded.
• Kohandatud 3: kohandatud pildirežiimi seaded.

Seejärel saate konfigureerida järgmised pildiseaded.

Üksus	Kirjeldus
Heledus	Reguleerige pildi heledust.
Kontrastsus	Reguleerige pildi kontrastsust.
Värvi intensiivsus	Reguleerige vaigistatud värvide intensiivsust.
Teravus	Reguleerige pildi teravust.
Gamma	Reguleerige heleduse keskmist taset.
Värvitemperatuur	Valige värvitemperatuur. Märkus. Värvitemperatuuri kohandamiseks valige Kasutaja määratud ja reguleerige oma eelistuste kohaselt punase (R), rohelise (G) või sinise (B) taset.
Madal sinine valgus	Vähendage sinise valguse hulka, millele ekraan teid allutab. Tase 0: muudatusi pole. Tase 1–10: mida kõrgem on tase, seda rohkem sinist valgust vähendatakse. Märkus. Tase 10 on optimeeritud seade. See vastab TUV madala sinise valguse sertifikaadile.
DCR	Reguleerige pildi musta taset, et saavutada optimaalne kontrastsus.
Senseye Demo	Jagage ekraan pooleks (2 akent). Valitud režiimi pilt koos selle vaikesätetega kuvatakse vasakpoolses aknas ja reguleeritud pilt koos uute sätetega kuvatakse parempoolses aknas.
Pildi lähtestamine	Lähtestage kõik pildi seaded vaikesätetele.

Ekraan

Konfigureerige ekraaniga seotud seaded.

Üksus	Kirjeldus
Sisend	Valige sisendi allikas.
Ületaktimine	Lubage monitoril kõrgema värskendussageduse rakendamine. Märkus. Kui ületaktimine on lubatud, võib monitor põhjustada värelust või muid kahjulikke mõjusid, mis võivad tuleneda süsteemi ja võib-olla ka ekraani paneeli spetsifikatsioonide kogukonfiguratsioonist. Selliseid mõjusid on võimalik vähendada, määrates madalama värskendussageduse.
HDMI RGB PC vahemik	Valige sobiv RGB vahemiku seade või laske monitoril see automaatselt tuvastada. Märkus. See valik on saadaval ainult HDMI-sisendi puhul.
Üleskaneerimine	Kui see funktsioon on lubatud, suurendab see sisendpilti veidi, et peita pildi kõige äärmised servad. Märkus. See valik on saadaval ainult HDMI-sisendi puhul.

Süsteem

Konfigureerige süsteemiga seotud seaded.

Üksus	Kirjeldus
Heli	Konfigureerige heliseaded. Helitugevus: reguleerige helitugevuse taset. Vaigista: lubage/keelake vaigistusfunktsioon.
OSD seaded	Konfigureerige ekraanil kuvatava menüü (OSD) seotud seaded. Kuvamise aeg: määrake aeg, kui kaua OSD-menüü ekraanil kuvatakse. OSD läbipaistvus: reguleerige OSD-menüü läbipaistvust. OSD lukustus: kui see funktsioon on lubatud, pole OSD-d reguleerida lubatud. Märkus. OSD lukustusfunktsiooni keelamiseks vajutage juhtnuppu. Kui ekraanile ilmub teade, valige kinnitamiseks Jah.
Kiire vahetamine	Määrake kiirklahvide funktsioon. Saadaolevad valikud: Aim Stabilizer, Black Equalizer, Low Blue Light, Helitugevus, Sisend, Kontrastsus, Heledus ja Pildirežiim. Kiirklahvide vaikesätted on järgmised: Üles ( ): Black Equalizer Alla ( ): Pildirežiim Parem ( ): Sisend Vasak ( ): Helitugevus
Muud seaded	Eraldusvõime teatis: kui see funktsioon on lubatud, kuvatakse ekraanil soovitatud eraldusvõime teade, kui monitor lülitub teisele sisendi allikale. Sisendi automaatne lülitus: kui see funktsioon on lubatud, lülitub see automaatselt saadaolevale sisendi allikale. Automaatne väljalülitus: kui see funktsioon on lubatud, lülitub monitor teatud aja möödudes automaatselt välja. DisplayPort Ver.: määrake DisplayPorti versiooniks 1.1 või 1.2. Märkus. Veenduge, et konfigureerite selle valiku oma graafikakaardi toetatud DisplayPorti versiooni alusel.

Keel

Valige OSD-menüü jaoks saadaolev keel.

Seadete salvestamine

Määrake isikupärastatud OSD konfiguratsioonid Setting1, Setting2 või Setting3 jaoks.

Üksus	Kirjeldus
Salvesta	Salvestage kohandatud seaded.
Laadi	Laadige salvestatud seaded.

Lähtesta kõik

Taastage monitori tehase vaikeseaded.

Spetsifikatsioonid

Kirje	Spetsifikatsioonid
Paneeli suurus	24-tolline
Kuvasuhe	16:9
Resolutsioon	1920 x 1080
Värskendussagedus	165Hz
LED eluiga	30 000 tundi
Pikslitihedus	0.2745(H) x 0.2745(V)
Heledus	300 niti (tüüp.)
Kontrastsus	1000:1 (tüüp.)
Dünaamiline kontrastsus	12M:1 (tüüp.)
Värvisügavus	16.7M
Aktiivne kuva-ala	527.04(H) x 296.46(V)
Vaatenurk	178°(H) / 178°(V)
Sagedus	48 ~ 165Hz
Sisend/väljund klemmid	2x HDMI 2.0 1x DP1.2 1x kõrvaklapid 1x USB ülesvoolu 2x USB 3.0 (allavoolu) koos BC 1.2 laadimisvõimega 5V/1.5A
Toiteallikas	AC 100~240V at 50/60Hz
Energiatarve	Sees: 48W (max.) Ooterežiim: < 0.5W Väljas: < 0.3W
Mõõtmed (L x K x S)	541 x 519.3 x 136.75 mm (koos alusega)
Kaal	5.3 ±0.5 kg (koos alusega) 3.6 ±0.5 kg (ilma aluseta)
Temperatuurivahemik (töö)	0°C kuni 40°C

Märkus: Spetsifikatsioone võidakse ette teatamata muuta.

Toetatud ajastuste loend

Ajastuste loend	HDMI	DisplayPort
640x480@60Hz	V	V
640x480@75Hz	V	V
720x480@60Hz	V	V
800x600@60Hz	V	V
800x600@75Hz	V	V
1024x768@60Hz	V	V
1024x768@75Hz	V	V
1280x720@60Hz	V	V
1280x720@120Hz	V	V
1920x1080@60Hz	V	V
1920x1080@120Hz	V	V
1920x1080@144Hz	V	V
1920x1080@165Hz	V	V

Veaotsing

Probleem	Võimalik(ud) lahendus(ed)
Toide puudub	Veenduge, et toitekaabel on korralikult ühendatud toiteallika ja monitoriga. Kontrollige kaablit ja pistikut, et veenduda, et need pole katki. Veenduge, et monitor on sisse lülitatud.
Ekraanil ei kuvata pilti	Veenduge, et monitor ja arvuti on korralikult ühendatud ja mõlemad seadmed on sisse lülitatud. Veenduge, et olete valinud õige sisendallika. Reguleerige sätteid Brightness (heledus) ja Contrast (kontrastsus).
Pilt ei täida kogu ekraani	Proovige erinevat sätet Display Mode (kuvarežiim) (kuvasuhe).
Värvid on moonutatud	Veenduge, et sisendsignaali kaabel on korralikult ühendatud. Konfigureerige pildiga seotud sätted. Vaadake jaotist "Pilt".
Heli puudub või helitugevus on madal	Veenduge, et kõrvaklappide kaabel on korralikult ühendatud. Reguleerige helitugevust. Reguleerige oma arvuti heliga seotud sätteid.

Märkus: Kui probleem püsib, võtke edasise abi saamiseks ühendust meie klienditeenindusega.

Põhihooldus

Kui ekraan määrdub, tehke ekraani puhastamiseks järgmist:

• Pühkige ekraani pehme, ebemevaba lapiga, et eemaldada järelejäänud tolm.
• Pihustage või kandke puhastusvedelik pehmele lapile. Seejärel pühkige ekraani õrnalt niiske lapiga.

Märkus:

• Veenduge, et lapp on niiske, kuid mitte märg.
• Pühkimisel vältige liigse surve avaldamist ekraanile.
• Happelised või abrasiivsed puhastusvahendid võivad ekraani kahjustada.

Märkused USB-laadimise kohta

Järgmised seadmed ei ühildu BC 1.2 CDP režiimiga. Kui jaotur on ühendatud arvutiga, ei saa neid seadmeid USB-kaabli abil laadida.

Tarnija	Seade	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Ohutusabinõud

Enne monitori kasutamist lugege läbi järgmised ohutusabinõud.

• Kasutage ainult monitoriga kaasasolevaid või tootja poolt soovitatud tarvikuid.
• Hoidke toote kilepakendit kohas, mis on lastele kättesaamatu.
• Enne monitori vooluvõrku ühendamist veenduge, et toitekaabli pinge vastab toite spetsifikatsioonile riigis, kus te viibite.
• Toitejuhtme pistik peab olema ühendatud korralikult ühendatud ja maandatud pistikupessa.
• Ärge puudutage pistikut märgade kätega, vastasel juhul võib see kergesti põhjustada elektrilöögi.
• Asetage monitor stabiilsesse ja hästi ventileeritud kohta.
• Ärge asetage monitori soojusallikate, näiteks elektriliste radiaatorite või otsese päikesevalguse lähedusse.
• Monitoril olevad augud või avad on ventilatsiooni jaoks. Ärge katke ega blokeerige ventilatsiooniavasid ühegi esemega.
• Ärge kasutage monitori vee, jookide või igasuguste vedelike läheduses. Selle eiramine võib põhjustada elektrilöögi või monitori kahjustusi.
• Enne puhastamist eemaldage kindlasti monitor pistikupesast.
• Kuna ekraani pinda on lihtne kriimustada, vältige pinna puudutamist mis tahes kõva või terava esemega.
• Ekraani pühkimiseks kasutage salvrätiku asemel pehmet ebemevaba lappi. Vajadusel võite monitori puhastamiseks kasutada klaasipuhastusvahendit. Ärge kunagi pihustage puhastusvahendit otse ekraanile.
• Ühendage toitekaabel lahti, kui monitori pikka aega ei kasutata.
• Ärge proovige monitori ise lahti võtta ega parandada.

GIGABYTE teenuseteave

Lisateavet teenuste kohta leiate GIGABYTE ametlikult veebisaidilt: https://www.gigabyte.com/

Viited

• GIGABYTE Global

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla GIGABYTE G24F – mängumonitori kasutusjuhend

Saadaolevad keeled
