INTRODUCTION

Déballage

Ouvrez le couvercle supérieur de la boîte d'emballage. Observez ensuite l'étiquette de déballage apposée sur le couvercle intérieur.
Assurez-vous que la boîte est dans la bonne orientation, puis posez-la délicatement sur une surface stable.
Ouvrez le couvercle intérieur.
Saisissez l'assemblage en mousse EPS (par les ouvertures) pour le retirer de la boîte.
Retirez les éléments de la mousse EPS supérieure.
Retirez la mousse EPS supérieure. Vous pouvez ensuite retirer le moniteur de la mousse EPS inférieure.

Contenu de l'emballage

Les articles suivants sont inclus dans votre boîte d'emballage. Si l'un d'entre eux est manquant, veuillez contacter votre revendeur local.

Remarque : Veuillez conserver la boîte et les matériaux d'emballage pour le transport futur du moniteur.

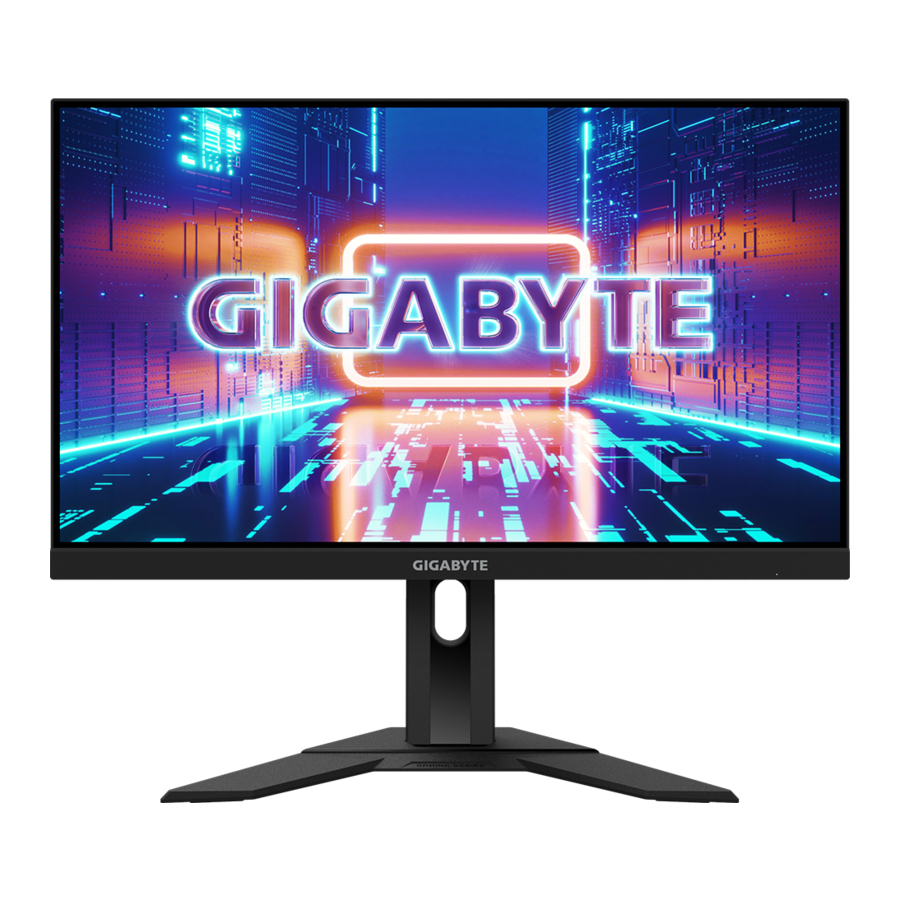

Aperçu du produit

Vue avant

Voyant d'alimentation

Vue arrière

Bouton de contrôle
Verrou Kensington
DisplayPort
Ports HDMI (x2)
Prise casque
Port USB ascendant
Ports USB 3.0 (x2)
Prise AC IN

Remarque :

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.

MISE EN ROUTE

Installation du pied du moniteur

Placez le moniteur sur la mousse EPS inférieure, l'écran tourné vers le bas.
Alignez et faites glisser les crochets supérieurs du pied dans les fentes de montage situées à l'arrière du moniteur. Poussez le loquet de verrouillage vers l'avant, puis relâchez-le pour fixer les crochets inférieurs du pied dans les fentes de montage situées à l'arrière du moniteur.
Alignez le pied du moniteur avec l'entretoise située sous le support. Fixez ensuite la base au support.
Soulevez la bague de vis et tournez-la dans le sens des aiguilles d'une montre pour fixer la base du moniteur.
Soulevez le moniteur en position verticale et placez-le sur une table.

Réglage de l'angle de vision

Remarque : Tenez la base du moniteur pour que l'écran ne bascule pas lorsque vous effectuez le réglage.

Réglage de l'angle d'inclinaison

Inclinez l'écran vers l'avant ou vers l'arrière jusqu'à l'angle de vision souhaité (5˚ à 20˚).

Réglage de la hauteur de l'écran

Abaissez ou relevez l'écran à la hauteur souhaitée (0 à 130 mm).

Installation d'un support mural (en option)

Utilisez uniquement le kit de montage mural 100 x 100 mm recommandé par le fabricant.

Placez le moniteur sur la mousse EPS inférieure, l'écran tourné vers le bas.
En poussant le loquet de verrouillage vers l'avant, faites glisser le pied vers l'arrière pour libérer les crochets supérieurs des fentes de montage situées à l'arrière du moniteur. Retirez ensuite le pied.
Fixez le support de montage aux trous de montage à l'arrière du moniteur. Utilisez ensuite les vis pour fixer le support.

Remarque : Pour monter le moniteur au mur, reportez-vous au guide d'installation inclus dans le kit de support mural.

Établissement des connexions

Câble DisplayPort
Câble HDMI
Câble casque
Câble USB (type A mâle vers type B mâle)
Câble USB
Câble d'alimentation

UTILISATION DE L'APPAREIL

Mise sous/hors tension

Mise sous tension

Connectez une extrémité du câble d'alimentation à la prise AC IN située à l'arrière du moniteur.
Connectez l'autre extrémité du câble d'alimentation à une prise de courant.
Appuyez sur le bouton de contrôle pour allumer le moniteur. Le voyant d'alimentation s'allumera en blanc, indiquant que le moniteur est prêt à l'emploi.

Remarque : Si aucun signal n'est détecté, le moniteur affichera la notification "No Signal" (Pas de signal) pendant un certain temps. Ensuite, le moniteur passera en mode d'économie d'énergie et le voyant d'alimentation s'allumera en blanc et commencera à clignoter avec une période d'une seconde.

Mise hors tension

Appuyez sur le bouton de contrôle pendant 2 secondes pour éteindre le moniteur.

Remarque : Lorsque le menu "Main" (Principal) apparaît à l'écran, vous pouvez également éteindre le moniteur en déplaçant le bouton de contrôle vers le bas ( ).

Recommandations pour le confort de l'utilisateur

Voici quelques conseils pour un visionnage confortable de votre moniteur :

Les distances de vision optimales pour les moniteurs varient d'environ 510 mm à 760 mm (20 à 30 pouces).
Une ligne directrice générale est de positionner le moniteur de manière à ce que le haut de l'écran soit à la hauteur de vos yeux ou légèrement en dessous lorsque vous êtes confortablement assis.
Utilisez un éclairage adéquat pour le type de travail que vous effectuez.
Faites des pauses régulières et fréquentes (au moins 10 minutes) toutes les 30 minutes.
Assurez-vous de détourner périodiquement le regard de l'écran de votre moniteur et de vous concentrer sur un objet éloigné pendant au moins 20 secondes pendant les pauses.
Les exercices oculaires peuvent aider à réduire la fatigue oculaire. Répétez ces exercices fréquemment :

regarder de haut en bas
faire rouler lentement vos yeux
déplacer vos yeux en diagonale.

Sélection de la source d'entrée

Déplacez le bouton de contrôle vers la droite () pour accéder au menu Input (Entrée).
Déplacez le bouton de contrôle vers le haut/bas ( ) pour sélectionner la source d'entrée souhaitée. Appuyez ensuite sur le bouton de contrôle pour confirmer.

OPÉRATIONS

Touche d'accès rapide

Par défaut, le bouton Control a été assigné avec la fonction spécifique.

Remarque : Pour modifier la fonction de la touche d'accès rapide préréglée, référez-vous à la section "Quick Switch".

Pour accéder à la fonction de la touche d'accès rapide, procédez comme suit :

Déplacez le bouton Control vers le haut () pour entrer dans le menu Black Equalizer.
Déplacez le bouton Control vers le haut/bas () pour ajuster le réglage et appuyez sur le bouton Control pour confirmer.
Déplacez le bouton Control vers le bas () pour entrer dans le menu Picture Mode.
Déplacez le bouton Control vers le haut/bas () pour sélectionner l'option souhaitée et appuyez sur le bouton Control pour confirmer.
Déplacez le bouton Control vers la gauche () pour entrer dans le menu Volume.
Déplacez le bouton Control vers le haut/bas () pour ajuster le niveau du volume du casque et appuyez sur le bouton Control pour confirmer.
Déplacez le bouton Control vers la droite () pour entrer dans le menu Input.
Référez-vous à la section "Selecting the Input Source".

Remarque : Pour fermer le menu, déplacez le bouton Control vers la gauche ().

Guide des touches de fonction

Appuyez sur le bouton Control pour afficher le menu Main.

Ensuite, utilisez le bouton Control pour sélectionner la fonction souhaitée et configurer les réglages associés.

Tableau de bord

Lorsque le menu Main apparaît à l'écran, déplacez le bouton Control vers la gauche ( ) pour entrer dans le menu Dashboard.

Function : Activer/Désactiver la fonction. Lorsque la fonction est activée, vous pouvez sélectionner l'option ou les options souhaitées à afficher à l'écran.
Dashboard Location : Spécifiez l'emplacement des informations du Dashboard à afficher à l'écran.

Une fois la configuration du Dashboard terminée, il transférera les données du système au SOC via le port USB et affichera la valeur de la ou des fonctions sélectionnées à l'écran.

Remarque : Assurez-vous que le câble USB est correctement connecté au port USB en amont du moniteur et au port USB de votre ordinateur.

Assistance de jeu

Lorsque le menu Main apparaît à l'écran, déplacez le bouton Control vers la droite () pour entrer dans le menu Game Assist.

Game Info : Configurez les réglages liés au jeu FPS (First Person Shooting).
- Sélectionnez Gaming Timer pour choisir le mode de compte à rebours. Pour désactiver cette fonction, réglez le paramètre sur OFF.
- Sélectionnez Gaming Counter ou Refresh Rate pour activer/désactiver le compteur de jeu ou le réglage du taux de rafraîchissement en temps réel.
- Sélectionnez Info Location pour spécifier l'emplacement des informations à afficher à l'écran.

Crosshair : Sélectionnez le type de réticule souhaité pour l'adapter à votre environnement de jeu. Cela facilite grandement la visée.
Display Alignment : Lorsque cette fonction est activée, elle affiche des lignes d'alignement sur les quatre côtés de l'écran, ce qui constitue un outil pratique pour aligner parfaitement plusieurs moniteurs.

Configurer les paramètres de l'appareil

Lorsque le menu Main (Principal) apparaît à l'écran, déplacez le bouton Control (Contrôle) vers le haut () pour accéder au menu Settings (Paramètres).

Note : Utilisez le bouton Control (Contrôle) pour naviguer dans le menu et effectuer des ajustements.

Jeu

Configurez les paramètres liés au jeu.
Jeu

Élément	Description
Aim Stabilizer	Lorsque cette fonction est activée, elle réduit le flou de mouvement dans les jeux rapides. Note : Cette fonction n'est pas disponible dans les conditions suivantes : lorsque le réglage de la fréquence est inférieur à 100Hz. lorsque la fonction FreeSync Premium est activée.
Black Equalizer	Règle la luminosité des zones noires.
Super Resolution	Rend les images basse résolution plus nettes.
Display Mode	Sélectionnez le rapport d'aspect de l'écran. Full : Étire l'image d'entrée pour remplir l'écran. Idéal pour les images au format 16:9. Aspect : Affiche l'image d'entrée sans distorsion géométrique, en remplissant le plus possible l'écran.
Overdrive	Améliore le temps de réponse du moniteur LCD.
FreeSync Premium	Lorsque cette fonction est activée, elle élimine le décalage et le déchirement de l'écran pendant les jeux.


Configurez les paramètres liés à l'image.

Sélectionnez l'un des modes d'image prédéfinis.

Standard : Pour éditer des documents ou naviguer sur des sites web.
FPS : Pour jouer à des jeux FPS (First Person Shooting).
RTS/RPG : Pour jouer à des jeux RTS (Real-Time Strategy) ou RPG (Role-Playing Game).
Movie : Pour regarder des films.
Reader : Pour consulter des documents.
sRGB : Pour visualiser des photos et des graphiques sur l'ordinateur.
Custom 1 : Paramètres de mode d'image personnalisés.
Custom 2 : Paramètres de mode d'image personnalisés.
Custom 3 : Paramètres de mode d'image personnalisés.

Vous pouvez ensuite configurer les paramètres d'image suivants.

Élément	Description
Brightness (Luminosité)	Règle la luminosité de l'image.
Contrast (Contraste)	Règle le contraste de l'image.
Color Vibrance (Vibration des couleurs)	Règle l'intensité des couleurs plus discrètes.
Sharpness (Netteté)	Règle la netteté de l'image.
Gamma	Règle le niveau moyen de luminance.
Color Temperature (Température de couleur)	Sélectionnez la température de couleur. Note : Sélectionnez User Define (Définir par l'utilisateur) pour personnaliser la température de couleur en ajustant le niveau de rouge (R), de vert (V) ou de bleu (B) selon votre préférence.
Low Blue Light (Faible lumière bleue)	Réduit la quantité de lumière bleue émise par l'écran. Level 0 : Aucun changement. Level 1~10 : Plus le niveau est élevé, plus la lumière bleue sera réduite. Note : Le Level 10 est le réglage optimisé. Il est conforme à la certification TUV Low Blue Light.
DCR	Règle le niveau de noir de l'image pour obtenir le contraste optimal.
Senseye Demo	Divise l'écran en deux (2 fenêtres). L'image du mode sélectionné avec ses réglages par défaut apparaîtra dans la fenêtre de gauche et l'image ajustée avec les nouveaux réglages apparaîtra dans la fenêtre de droite.
Reset Picture (Réinitialiser l'image)	Réinitialise tous les paramètres de Picture (Image) aux réglages par défaut.

Affichage

Configurez les paramètres liés à l'écran d'affichage.

Élément	Description
Input (Entrée)	Sélectionnez la source d'entrée.
Overclock	Permet au moniteur d'appliquer un taux de rafraîchissement plus élevé. Note : Lorsque l'Overclocking est activé, le moniteur peut présenter des scintillements ou d'autres effets indésirables pouvant découler de la configuration globale du système et éventuellement des spécifications du panneau d'affichage. Il est possible de réduire ces effets en réglant un taux de rafraîchissement inférieur.
HDMI RGB PC Range	Sélectionnez un réglage de plage RGB approprié ou laissez le moniteur le détecter automatiquement. Note : Cette option est uniquement disponible pour l'entrée HDMI.
Overscan	Lorsque cette fonction est activée, elle agrandit légèrement l'image d'entrée pour masquer les bords extérieurs de l'image. Note : Cette option est uniquement disponible pour l'entrée HDMI.

Système

Configurez les paramètres liés au système.

Élément	Description
Audio	Configurez les paramètres audio. Volume : Règle le niveau du volume. Mute : Active/désactive la fonction de coupure du son.
OSD Settings (Paramètres OSD)	Configurez les paramètres liés au menu d'affichage à l'écran (OSD). Display Time (Durée d'affichage) : Définit la durée pendant laquelle le menu OSD reste à l'écran. OSD Transparency (Transparence OSD) : Règle la transparence du menu OSD. OSD Lock (Verrouillage OSD) : Lorsque cette fonction est activée, aucun réglage OSD n'est autorisé. Note : Pour désactiver la fonction de verrouillage OSD, appuyez sur la touche Control (Contrôle). Lorsque le message apparaît à l'écran, sélectionnez Yes (Oui) pour confirmer.
Quick Switch (Commutation rapide)	Attribue la fonction des touches de raccourci (hot keys). Options disponibles : Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness, et Picture Mode. Le réglage par défaut des touches de raccourci est le suivant : Up (Haut) ( ) : Black Equalizer Down (Bas) ( ) : Picture Mode Right (Droite) ( ) : Input Left (Gauche) ( ) : Volume
Other Settings (Autres paramètres)	Resolution Notice (Avis de résolution) : Lorsque cette fonction est activée, le message de résolution recommandée apparaît à l'écran lorsque le moniteur passe à une autre source d'entrée. Input Auto Switch (Commutation automatique de l'entrée) : Lorsque cette fonction est activée, elle bascule automatiquement vers une source d'entrée disponible. Auto Power OFF (Extinction automatique) : Lorsque cette fonction est activée, le moniteur s'éteint automatiquement après un certain laps de temps. DisplayPort Ver. (Version DisplayPort) : Règle la version du DisplayPort sur 1.1 ou 1.2. Note : Assurez-vous de configurer cette option en fonction de la version de DisplayPort prise en charge par votre carte graphique.

Langue

Sélectionnez une langue disponible pour le menu OSD.
Langue

Enregistrer les paramètres

Définissez les configurations OSD personnalisées pour Setting1, Setting2 ou Setting3.

Élément	Description
Save (Enregistrer)	Enregistre les paramètres personnalisés.
Load (Charger)	Charge les paramètres enregistrés.

Tout réinitialiser

Rétablit les paramètres d'usine par défaut du moniteur.

Spécifications

Caractéristique	Spécifications
Taille de l'écran	24 pouces
Format d'image	16:9
Résolution	1920 x 1080
Taux de rafraîchissement	165Hz
Durée de vie des LED	30 000 heures
Pas de pixel	0.2745(H) x 0.2745(V)
Luminosité	300nits (typ.)
Rapport de contraste	1000:1 (typ.)
Rapport de contraste dynamique	12M:1 (typ.)
Profondeur de couleur	16.7M
Zone d'affichage active	527.04(H) x 296.46(V)
Angle de vision	178°(H) / 178°(V)
Fréquence	48 ~ 165Hz
Terminaux d'entrée/sortie	2x HDMI 2.0 1x DP1.2 1x Casque 1x USB amont 2x USB 3.0 (aval) avec capacité de charge BC 1.2 5V/1.5A
Alimentation	AC 100~240V à 50/60Hz
Consommation électrique	En marche : 48W (max.) Veille : < 0.5W Arrêt : < 0.3W
Dimensions (L x H x P)	541 x 519.3 x 136.75 mm (avec support)
Poids	5.3 ±0.5 kgs (avec support) 3.6 ±0.5 kgs (sans support)
Plage de température (fonctionnement)	0°C à 40°C

Remarque : Les spécifications sont sujettes à modification sans préavis.

Liste des synchronisations prises en charge

Liste des synchronisations	HDMI	DisplayPort
640x480@60Hz	V	V
640x480@75Hz	V	V
720x480@60Hz	V	V
800x600@60Hz	V	V
800x600@75Hz	V	V
1024x768@60Hz	V	V
1024x768@75Hz	V	V
1280x720@60Hz	V	V
1280x720@120Hz	V	V
1920x1080@60Hz	V	V
1920x1080@120Hz	V	V
1920x1080@144Hz	V	V
1920x1080@165Hz	V	V

Dépannage

Problème	Solution(s) possible(s)
Pas d'alimentation	Assurez-vous que le câble d'alimentation est correctement connecté à la source d'alimentation et au moniteur. Vérifiez le câble et la fiche pour vous assurer qu'ils ne sont pas endommagés. Assurez-vous que le moniteur est allumé.
Aucune image n'apparaît à l'écran	Assurez-vous que le moniteur et l'ordinateur sont correctement connectés et que les deux appareils sont allumés. Assurez-vous d'avoir sélectionné la bonne source d'entrée. Réglez les paramètres de Luminosité et de Contraste.
L'image ne remplit pas tout l'écran	Essayez un autre paramètre de Mode d'affichage (format d'image).
Les couleurs sont déformées	Assurez-vous que le câble de signal d'entrée est correctement connecté. Configurez les paramètres liés à l'image. Reportez-vous à la section "Image" (Image).
Pas de son ou volume faible	Assurez-vous que le câble du casque est correctement connecté. Réglez le niveau du volume. Réglez les paramètres sonores de votre ordinateur.

Remarque : Si le problème persiste, veuillez contacter notre service client pour une assistance supplémentaire.

Entretien de base

Lorsque l'écran est sale, procédez comme suit pour le nettoyer :

Essuyez l'écran avec un chiffon doux et non pelucheux pour enlever toute poussière résiduelle.
Vaporisez ou appliquez le liquide de nettoyage sur un chiffon doux. Essuyez ensuite l'écran délicatement avec le chiffon humide.

Remarque :

Assurez-vous que le chiffon est humide, mais pas mouillé.
Lors de l'essuyage, évitez d'appliquer une pression excessive sur l'écran.
Les nettoyants acides ou abrasifs peuvent endommager l'écran.

Remarques sur la charge USB

Les appareils suivants ne sont pas compatibles avec BC 1.2 en mode CDP. Lorsque le Hub est connecté à un PC, ces appareils ne peuvent pas être chargés à l'aide du câble USB.

Fabricant	Appareil	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Précautions de sécurité

Lisez les Précautions de sécurité suivantes avant d'utiliser le moniteur.

Utilisez uniquement les accessoires fournis avec le moniteur ou ceux recommandés par le fabricant.
Conservez le sac d'emballage en plastique du produit hors de portée des enfants.
Avant de connecter le moniteur à la prise de courant, assurez-vous que la tension nominale du câble d'alimentation est compatible avec la spécification d'alimentation du pays où vous vous trouvez.
La fiche du cordon d'alimentation doit être connectée à une prise de courant correctement câblée et mise à la terre.
Ne touchez pas la fiche avec les mains mouillées, cela pourrait facilement provoquer un choc électrique.
Placez le moniteur dans un endroit stable et bien ventilé.
Ne placez pas le moniteur à proximité de sources de chaleur telles que des radiateurs électriques ou la lumière directe du soleil.
Les trous ou ouvertures du moniteur sont destinés à la ventilation. Ne couvrez ni n'obstruez les trous de ventilation avec des objets.
N'utilisez pas le moniteur près de l'eau, de boissons ou de tout type de liquide. Le non-respect de cette consigne peut entraîner un choc électrique ou endommager le moniteur.
Assurez-vous de débrancher le moniteur de la prise de courant avant de le nettoyer.
Comme la surface de l'écran est facile à rayer, évitez de toucher la surface avec un objet dur ou pointu.
Utilisez un chiffon doux et non pelucheux au lieu d'un mouchoir pour essuyer l'écran. Vous pouvez utiliser un nettoyant pour vitres pour nettoyer le moniteur si nécessaire. Cependant, ne vaporisez jamais le nettoyant directement sur l'écran.
Débranchez le câble d'alimentation si le moniteur n'est pas utilisé pendant une longue période.
N'essayez pas de démonter ou de réparer le moniteur vous-même.

Informations de service GIGABYTE

Pour plus d'informations sur le service, veuillez visiter le site officiel de GIGABYTE : https://www.gigabyte.com/

Références

GIGABYTE Monde

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger GIGABYTE G24F - Manuel du moniteur de jeu
