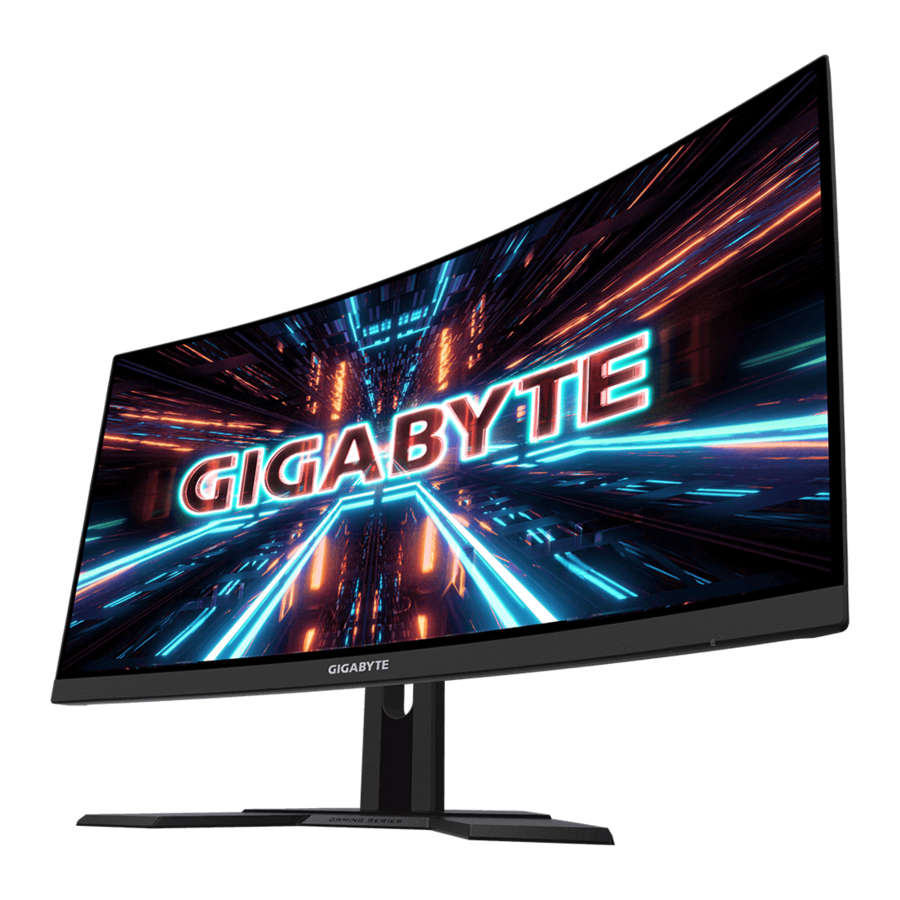

GIGABYTE G27FC A - Manuel du Moniteur de Jeu

Sommaire

1 INTRODUCTION
2 MISE EN ROUTE
3 UTILISATION DE L'APPAREIL
4 OPÉRATIONS
5 Spécifications
6 Liste des temporisations prises en charge
7 Dépannage
8 Entretien de base
9 Remarques sur la charge USB
10 INFORMATIONS DE SÉCURITÉ
11 Informations sur le service GIGABYTE
12 Droits d'auteur
13 Clause de non-responsabilité
14 Références
15 Télécharger le manuel
16 Dans d'autres langues

INTRODUCTION

Déballage

Ouvrez le couvercle supérieur de la boîte d'emballage. Observez ensuite les instructions de déballage fixées sur le couvercle intérieur. Assurez-vous que la boîte est dans le bon sens, puis posez-la délicatement sur une surface stable.
Ouvrez le couvercle intérieur. Saisissez l'ensemble en mousse EPS (par les ouvertures) pour le retirer de la boîte.
Retirez les éléments de la mousse EPS supérieure.
Retirez la mousse EPS supérieure. Vous pouvez ensuite retirer le support de la mousse EPS inférieure.

Contenu de l'emballage

Les éléments suivants sont inclus dans votre emballage. S'il en manque, veuillez contacter votre revendeur local.

Remarque : Veuillez conserver la boîte d'emballage et les matériaux d'emballage pour le transport futur du moniteur.

Aperçu du produit

Vue avant

Voyant d'alimentation
Bouton de contrôle

Vue arrière

Prise CA IN
Verrou Kensington
Ports HDMI (x2)
DisplayPort
Prise casque
Ports USB 3.0 (x2)
Port USB en amont

MISE EN ROUTE

Installation du socle du support

Alignez le socle du support avec le pied du support. Fixez ensuite le socle sur le support. Serrez la vis pour fixer solidement le socle du moniteur.

Remarque : Vous pouvez utiliser une pièce de monnaie ou un petit tournevis plat pour serrer la vis.
Soulevez l'ensemble Support et Socle en position verticale et posez-le sur une table. Abaissez ensuite la plaque du support pour permettre à la plaque de sécurité de se libérer automatiquement de son logement.
Posez le moniteur sur le coussin d'emballage ou sur une surface plane, l'écran vers le bas. Déchirez le sac EPE, installez le support à l'arrière du moniteur. Vous pouvez ensuite retirer le moniteur de la mousse EPS inférieure en tenant le bras du support. Soulevez délicatement le moniteur. Placez-le debout sur une table.

Soulever le moniteur

Retirez le moniteur de la boîte en tenant le bras du support. Soulevez délicatement le moniteur, retournez-le et placez-le debout sur son support sur une surface plane et stable. Retirez l'emballage en mousse du moniteur.

Remarque : Il est conseillé de conserver la boîte et l'emballage pour une utilisation future si vous deviez transporter le moniteur. L'emballage en mousse ajusté est idéal pour protéger le moniteur pendant le transport.

Réglage de l'angle de vision

Remarque : Tenez le socle du moniteur afin que l'écran ne bascule pas lorsque vous effectuez le réglage.

Réglage de l'angle d'inclinaison

Inclinez l'écran vers l'avant ou vers l'arrière jusqu'à l'angle de vision souhaité (-5˚ à 20˚).

Modification de l'orientation de l'écran

Relevez l'écran à la position la plus haute (130 mm).

Remarque : Avant d'effectuer le réglage de la hauteur, assurez-vous d'avoir retiré la plaque de sécurité du support.

Installation d'un support mural (en option)

Utilisez uniquement le kit de montage mural 100 x 100 mm recommandé par le fabricant.

Placez le moniteur sur une surface plane, l'écran vers le bas.
Remarque : Nous vous recommandons de couvrir la surface de la table avec un chiffon doux pour éviter d'endommager le moniteur.
Poussez les clips de verrouillage vers l'intérieur pour détacher le support du moniteur.
Tirez légèrement le support vers le bas pour désengager les crochets. Retirez ensuite le support.
Fixez le support de montage aux trous de montage à l'arrière du moniteur. Utilisez ensuite les vis pour fixer le support.

Remarque : Pour monter le moniteur au mur, consultez le guide d'installation inclus dans le kit de support mural.

Établissement des connexions

Câble d'alimentation
Câble HDMI
Câble DisplayPort
Câble casque
Câble USB
Câble USB (type A mâle vers type B mâle)

UTILISATION DE L'APPAREIL

Mise sous/hors tension

Assurez-vous que l'interrupteur d'alimentation situé à côté de la prise d'entrée d'alimentation CA est en position ON (MARCHE).

Mise sous tension

Connectez une extrémité du câble d'alimentation à la prise CA IN à l'arrière du moniteur.
Connectez l'autre extrémité du câble d'alimentation à une prise de courant.
Control (Contrôle) pour allumer le moniteur. Le voyant d'alimentation s'allumera en blanc, indiquant que le moniteur est prêt à l'emploi.

Mise hors tension

Appuyez sur le bouton Control (Contrôle) pendant 2 secondes pour éteindre le moniteur.

Remarque : Lorsque le menu Main (Principal) apparaît à l'écran, vous pouvez également éteindre le moniteur en déplaçant le bouton Control (Contrôle) vers le bas ().

Recommandations pour le confort de l'utilisateur

Voici quelques conseils pour un visionnage confortable de votre moniteur :

Les distances de vision optimales pour les moniteurs varient d'environ 510 mm à 760 mm (20" à 30").
Une ligne directrice générale est de positionner le moniteur de manière à ce que le haut de l'écran soit à la hauteur de vos yeux ou légèrement en dessous lorsque vous êtes confortablement assis.
Utilisez un éclairage adéquat pour le type de travail que vous effectuez.
Faites des pauses régulières et fréquentes (au moins 10 minutes) toutes les demi-heures.
Pensez à détourner périodiquement le regard de l'écran de votre moniteur et à vous concentrer sur un objet éloigné pendant au moins 20 secondes pendant les pauses.
Des exercices oculaires peuvent aider à réduire la fatigue oculaire. Répétez ces exercices fréquemment :

regardez vers le haut et vers le bas
faites rouler lentement vos yeux
déplacez vos yeux en diagonale.

Sélection de la source d'entrée

Déplacez le bouton Control (Contrôle) vers la droite ( ) pour accéder au menu Input (Entrée).
Déplacez le bouton Control (Contrôle) vers le centre () pour sélectionner la source d'entrée souhaitée. Appuyez ensuite sur le bouton Control (Contrôle) pour confirmer.

OPÉRATIONS

Touche de raccourci

Par défaut, le bouton Control a été associé à la fonction spécifique.

Remarque : Pour modifier la fonction de touche de raccourci prédéfinie, reportez-vous à la section "Quick Switch" (Commutateur rapide).

Pour accéder à la fonction de touche de raccourci, procédez comme suit :

Déplacez le bouton Control vers le haut () pour accéder au menu Black Equalizer.
Déplacez le bouton Control vers le haut/bas () pour ajuster le paramètre et appuyez sur le bouton Control pour confirmer.
Déplacez le bouton Control vers le bas ( ) pour accéder au menu Picture Mode.
Déplacez le bouton Control au centre () pour sélectionner l'option souhaitée et appuyez sur le bouton Control pour confirmer.
Déplacez le bouton Control vers la gauche () pour accéder au menu Volume.
Déplacez le bouton Control vers le haut/bas () pour ajuster le niveau de volume du casque et appuyez sur le bouton Control pour confirmer.
Déplacez le bouton Control vers la droite () pour accéder au menu Input. Reportez-vous à la section "Selecting the Input Source" (Sélection de la source d'entrée).

Remarque : Pour fermer le menu, déplacez le bouton Control vers la gauche ().

Guide des touches de fonction

Appuyez sur le bouton Control pour afficher le menu Main.

Utilisez ensuite le bouton Control pour sélectionner la fonction souhaitée et configurer les paramètres associés.

Dashboard

Lorsque le menu Main apparaît à l'écran, déplacez le bouton Control vers la gauche () pour accéder au menu Dashboard.

Fonction : Activer/Désactiver la fonction. Lorsque la fonction est activée, vous pouvez sélectionner l'option/les options souhaitée(s) à afficher à l'écran.
Emplacement du tableau de bord : Spécifiez l'emplacement des informations du tableau de bord à afficher à l'écran.

Une fois la configuration du Dashboard terminée, les données système seront transférées au SOC via le port USB et la valeur de la ou des fonction(s) sélectionnée(s) s'affichera à l'écran.

Remarque : Assurez-vous que le câble USB est correctement connecté au port USB en amont du moniteur et au port USB de votre ordinateur.

Remarque : L'installation et l'exécution du logiciel "OSD Sidekick" (OSD Sidekick) sont requises.

Game Assist

Lorsque le menu Main apparaît à l'écran, déplacez le bouton Control vers la droite () pour accéder au menu Game Assist.
INFORMATIONS DE JEU : Configurez les paramètres liés au jeu FPS (First Person Shooting - Jeu de tir à la première personne).
- Sélectionnez Gaming Timer pour sélectionner le mode de compte à rebours. Pour désactiver cette fonction, réglez le paramètre sur OFF.
- Sélectionnez Gaming Counter ou Refresh Rate pour activer/désactiver le compteur de jeu ou le paramètre de taux de rafraîchissement en temps réel.
- Sélectionnez Info Location pour spécifier l'emplacement des informations à afficher à l'écran.
Réticule : Sélectionnez le type de réticule souhaité en fonction de votre environnement de jeu. Cela facilite grandement la visée.
Alignement de l'affichage : Lorsque cette fonction est activée, elle affiche des lignes d'alignement sur les quatre côtés de l'écran, vous offrant un outil pratique pour aligner parfaitement plusieurs moniteurs.

Configurer les réglages de l'appareil

Lorsque le menu Main (Menu principal) apparaît à l'écran, déplacez le bouton Control (Contrôle) vers le haut () pour accéder au menu Settings (Paramètres).

Remarque : Utilisez le bouton Control (Contrôle) pour naviguer dans le menu et effectuer des réglages.

Jeu

Configure les réglages liés au jeu.

Élément	Description
Aim Stabilizer	Lorsque cette fonction est activée, elle réduit le flou de mouvement dans les jeux rapides. Remarque : Cette fonction n'est pas disponible dans les conditions suivantes : lorsque le réglage de la fréquence est inférieur à 100 Hz. lorsque la fonction FreeSync est activée.
Black Equalizer	Ajuste la luminosité des zones noires.
Super Resolution	Améliore la netteté des images de faible résolution.
Display Mode (Mode d'affichage)	Sélectionne le rapport d'aspect de l'écran. Full (Plein écran) : Met à l'échelle l'image d'entrée pour remplir l'écran. Idéal pour les images au format 16:9. Aspect (Format) : Affiche l'image d'entrée sans distorsion géométrique en remplissant autant que possible l'écran. Remarque : Cette option n'est pas compatible avec les fonctions FreeSync et PIP/ PBP.
Overdrive	Améliore le temps de réponse du moniteur LCD.
FreeSync	Lorsque cette fonction est activée, elle élimine le décalage et le déchirement de l'écran pendant les jeux.


Configure les réglages liés à l'image.

Élément	Description
Standard	Pour l'édition de documents ou la navigation sur des sites web.
FPS	Pour jouer aux jeux FPS (jeux de tir à la première personne).
RTS/RPG	Pour jouer aux jeux RTS (stratégie en temps réel) ou RPG (jeu de rôle).
Movie (Film)	Pour regarder des films.
Reader (Lecteur)	Pour visualiser des documents.
sRGB	Pour visualiser des photos et des graphiques sur l'ordinateur.
Custom 1 (Personnalisé 1)	Réglages de mode d'image personnalisés.
Custom 2 (Personnalisé 2)	Réglages de mode d'image personnalisés.
Custom 3 (Personnalisé 3)	Réglages de mode d'image personnalisés.

Remarque : Le mode d'image "Standard" (Standard), la lumière bleue faible "Level 10" (Niveau 10) est le réglage optimisé conforme à la certification TUV Low Blue Light".

Affichage

Configure les réglages liés à l'écran d'affichage.

Élément	Description
Input (Entrée)	Sélectionne la source d'entrée.
Overclock (Surcadençage)	Permet au moniteur d'appliquer un taux de rafraîchissement plus élevé. Remarque : Lorsque l'Overclocking (Surcadençage) est activé, le moniteur peut présenter des scintillements ou d'autres effets indésirables pouvant découler de la configuration totale du système et éventuellement des spécifications du panneau d'affichage. Il est possible de réduire ces effets en définissant un taux de rafraîchissement inférieur.
HDMI RGB PC Range	Sélectionne un réglage de plage RGB approprié ou laisse le moniteur le détecter automatiquement. Remarque : Cette option est uniquement disponible pour l'entrée HDMI.
Overscan	Lorsque cette fonction est activée, elle agrandit légèrement l'image d'entrée pour masquer les bords extérieurs de l'image.

Système

Configure les réglages liés au système.

Élément	Description
Audio	Configure les réglages des écouteurs. Volume : Ajuste le niveau du volume. Mute (Muet) : Active/Désactive la fonction de sourdine.
OSD Settings (Réglages OSD)	Configure les réglages liés au menu d'affichage à l'écran (OSD). Display Time (Temps d'affichage) : Définit la durée pendant laquelle le menu OSD reste à l'écran. OSD Transparency (Transparence OSD) : Ajuste la transparence du menu OSD.
	OSD Lock (Verrouillage OSD) : Lorsque cette fonction est activée, aucun réglage OSD n'est autorisé. Remarque : Pour désactiver la fonction de verrouillage OSD, appuyez sur la touche Control (Contrôle). Lorsque le message apparaît à l'écran, sélectionnez Yes (Oui) pour confirmer.
Quick Switch (Commutation rapide)	Attribue la fonction des touches de raccourci. Options disponibles : Aim Stabilizer, Black Equalizer, Low Blue Light (Lumière bleue faible), Volume, Input (Entrée), Contrast (Contraste), Brightness (Luminosité) et Picture Mode (Mode Image). Le réglage par défaut des touches de raccourci est le suivant : Up (Haut) () : Black Equalizer Down (Bas) () : Picture Mode (Mode Image) Right (Droite) () : Input (Entrée) Left (Gauche) () : Volume
Other Settings (Autres réglages)	Resolution Notice (Avis de résolution) : Lorsque cette fonction est activée, le message de résolution actuelle apparaît à l'écran lorsque le moniteur passe à une autre source d'entrée. Input Auto Switch (Commutation automatique d'entrée) : Lorsque cette fonction est activée, elle passe automatiquement à une source d'entrée disponible. Auto Power Off (Extinction automatique) : Lorsque cette fonction est activée, le moniteur s'éteint automatiquement après un certain laps de temps.
	DisplayPort Ver. (Version DisplayPort) : Définit la version de DisplayPort à 1.1, 1.2 Remarque : Assurez-vous de configurer cette option en fonction de la version de DisplayPort prise en charge par votre carte graphique.

Langue

Élément	Description
Language (Langue)	Sélectionne une langue disponible pour le menu OSD.

Enregistrer les réglages

Enregistre toutes les données.

Élément	Description
Setting1 (Réglage1)	Après sélection, le menu Save (Enregistrer) et Load (Charger) apparaîtra pour que le joueur puisse choisir.
Setting2 (Réglage2)	Après sélection, le menu Save (Enregistrer) et Load (Charger) apparaîtra pour que le joueur puisse choisir.
Setting3 (Réglage3)	Après sélection, le menu Save (Enregistrer) et Load (Charger) apparaîtra pour que le joueur puisse choisir.

Tout réinitialiser

Rétablit les réglages d'usine du moniteur.

Spécifications

Élément	Spécifications
Taille de la dalle	27-inch
Format d'image	16:9
Résolution	1920 x 1080
Fréquence de rafraîchissement	165Hz
Durée de vie des LED	30000 heures (min.)
Pas de pixel	0.3114(H) x 0.3114(V)
Temps de réponse	1ms MPRT
Luminosité	250 nits (typ.) / 200 nits (min.)
Rapport de contraste	3000:1 (typ.)
Profondeur des couleurs	16.7M ( 8Bit)
Zone d'affichage active	597.888(H) x 336.312(V)
Angle de vision	178°(H)/178°(V)
Fréquence	48~165Hz
Terminaux d'entrée/sortie	2x HDMI 2.0 1x DP 1.2 1x Casque 2x USB 3.0 (en aval) avec capacité de charge BC 1.2 5V/1.5A 1x USB en amont
Alimentation électrique	AC 100 ~ 240V à 50/60Hz
Consommation électrique	Marche : 55W (Max.) Veille : 0.3W Arrêt : 0.2W
Dimensions (L x H x P)	610.3 x 531 x 203 mm (avec support)
Poids	6.39 kg (Net)
Plage de température (fonctionnement)	0°C à 40°C

Remarque : Les spécifications sont sujettes à modification sans préavis.

Liste des temporisations prises en charge

Port	FHD	Port	FHD
HDMI	640x480@60Hz	DP	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1280x720@144Hz		1280x720@144Hz
	1920x1080@60Hz		1920x1080@60Hz
	1920x1080@120Hz		1920x1080@120Hz
	1920x1080@144Hz		1920x1080@144Hz
			1920x1080@165Hz

Dépannage

Problème	Solution(s) possible(s)
Pas d'alimentation	Assurez-vous que le câble d'alimentation est correctement connecté à la source d'alimentation et au moniteur. Vérifiez le câble et la fiche pour vous assurer qu'ils ne sont pas endommagés. Assurez-vous que le moniteur est allumé.
Aucune image n'apparaît à l'écran	Assurez-vous que le moniteur et l'ordinateur sont correctement connectés et que les deux appareils sont allumés. Assurez-vous d'avoir sélectionné la bonne source d'entrée.
L'image n'occupe pas tout l'écran	Essayez un réglage différent du Display Mode (Mode d'affichage) (format d'image).
Les couleurs sont déformées	Assurez-vous que le câble de signal d'entrée est correctement connecté. Configurez les réglages liés à l'image. Reportez-vous à la section "Picture" (Image).
Pas de son ou le volume est faible	Assurez-vous que le câble du casque est correctement connecté. Ajustez le niveau du volume. Vérifiez le réglage Audio Source (Source audio). Ajustez les réglages audio de votre ordinateur.

Remarque : Si le problème persiste, veuillez contacter notre service client pour obtenir de l'aide supplémentaire.

Entretien de base

Lorsque l'écran devient sale, procédez comme suit pour le nettoyer :

Essuyez l'écran avec votre chiffon doux et non pelucheux pour enlever toute poussière résiduelle.
Vaporisez ou appliquez le liquide de nettoyage sur un chiffon doux. Essuyez ensuite délicatement l'écran avec le chiffon humide.

Remarque :

Assurez-vous que le chiffon est humide, mais pas mouillé.
Lors de l'essuyage, évitez d'appliquer une pression excessive sur l'écran.
Les nettoyants acides ou abrasifs peuvent endommager l'écran.

Remarques sur la charge USB

Les appareils suivants ne sont pas compatibles avec la norme BC 1.2 du mode CDP. Lorsque le Hub est connecté à un PC, ces appareils ne peuvent pas être chargés via le câble USB.

Fournisseur	Appareil	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

INFORMATIONS DE SÉCURITÉ

Lisez les Précautions de sécurité suivantes avant d'utiliser le moniteur.

Utilisez uniquement les accessoires fournis avec le moniteur ou ceux recommandés par le fabricant.
Conservez le sac d'emballage en plastique du produit dans un endroit inaccessible aux enfants.
Avant de connecter le moniteur à la prise de courant, assurez-vous que la tension nominale du câble d'alimentation est compatible avec les spécifications d'alimentation du pays où vous vous trouvez.
La fiche du cordon d'alimentation doit être connectée à une prise de courant correctement câblée et mise à la terre.
Ne touchez pas la fiche avec les mains mouillées, cela pourrait facilement provoquer un choc électrique.
Placez le moniteur dans un endroit stable et bien ventilé.
Ne placez pas le moniteur près de sources de chaleur telles que des radiateurs électriques ou la lumière directe du soleil.
Les trous ou ouvertures sur le moniteur sont destinés à la ventilation. Ne couvrez pas ou n'obstruez pas les trous de ventilation avec des objets.
N'utilisez pas le moniteur près de l'eau, de boissons ou de tout type de liquides. Le non-respect de cette consigne peut entraîner un choc électrique ou des dommages au moniteur.
Assurez-vous de débrancher le moniteur de la prise de courant avant de le nettoyer.
Comme la surface de l'écran est facilement rayable, évitez de toucher la surface avec un objet dur ou pointu.
Utilisez un chiffon doux non pelucheux au lieu d'un mouchoir pour essuyer l'écran. Vous pouvez utiliser un nettoyant pour vitres pour nettoyer le moniteur si nécessaire. Cependant, ne vaporisez jamais le nettoyant directement sur l'écran.
Débranchez le câble d'alimentation si le moniteur n'est pas utilisé pendant une longue période.
N'essayez pas de démonter ou de réparer le moniteur vous-même.

Informations sur le service GIGABYTE

Pour plus d'informations sur le service, veuillez visiter le site officiel de GIGABYTE : https://www.gigabyte.com/

Droits d'auteur

Les marques déposées mentionnées dans ce manuel sont légalement enregistrées auprès de leurs propriétaires respectifs.

Clause de non-responsabilité

Les informations contenues dans ce manuel sont protégées par les lois sur les droits d'auteur et sont la propriété de GIGABYTE.

Des modifications aux spécifications et aux caractéristiques de ce manuel peuvent être apportées par GIGABYTE sans préavis.

Aucune partie de ce manuel ne peut être reproduite, copiée, traduite, transmise ou publiée sous quelque forme ou par quelque moyen que ce soit sans l'autorisation écrite préalable de GIGABYTE.

Afin de faciliter l'utilisation de ce moniteur, lisez attentivement le Guide de l'utilisateur.
Pour plus d'informations, consultez notre site web à l'adresse : https://www.gigabyte.com

Références

GIGABYTE Monde

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger GIGABYTE G27FC A - Manuel du Moniteur de Jeu
