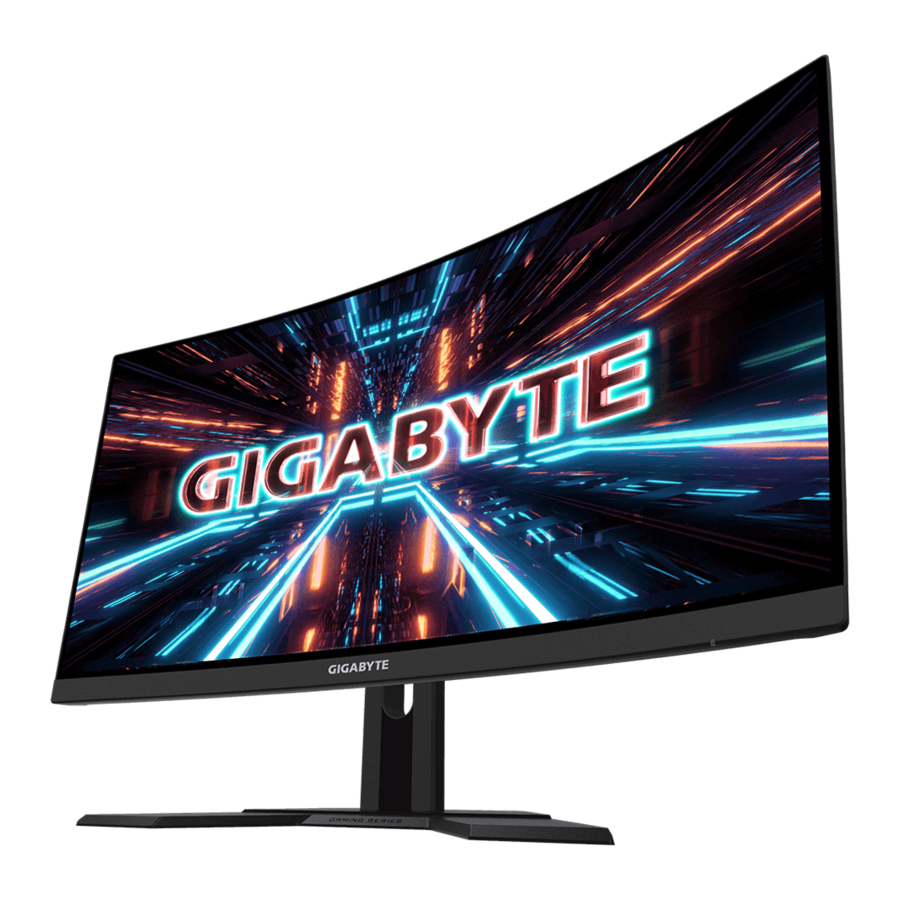

Руководство пользователя игрового монитора GIGABYTE G27FC A

ВВЕДЕНИЕ

Распаковка

1. Откройте верхнюю крышку упаковочной коробки. Затем ознакомьтесь с инструкцией по распаковке, прикрепленной к внутренней крышке. Убедившись, что коробка находится в правильной ориентации, аккуратно положите ее на устойчивую поверхность.

2. Откройте внутреннюю крышку. Возьмитесь за пенопластовую EPS конструкцию (через отверстия), чтобы вытащить ее из коробки.

3. Извлеките предметы из верхнего пенопласта EPS.

4. Уберите верхний пенопласт EPS. Затем можно извлечь подставку из нижнего пенопласта EPS.


Комплектация

В комплект поставки входят следующие предметы. Если чего-то не хватает, обратитесь к местному дилеру.

Примечание: Пожалуйста, сохраните упаковочную коробку и упаковочные материалы для будущей транспортировки монитора.

Обзор продукта

Вид спереди

1. Светодиодный индикатор питания
2. Кнопка управления

Вид сзади

1. Разъем AC IN
2. Замок Kensington
3. Порты HDMI (x2)
4. DisplayPort
5. Разъем для наушников
6. Порты USB 3.0 (x2)
7. Восходящий порт USB

ПРИСТУПАЯ К РАБОТЕ

Установка основания подставки

1. Совместите основание подставки с выступом под подставкой. Затем прикрепите основание к подставке. Затяните винт, чтобы зафиксировать основание монитора на месте.

   Примечание: Вы можете использовать монету или небольшую плоскую отвертку, чтобы затянуть винт.
2. Поднимите собранную подставку и основание в вертикальное положение и поставьте на стол. Затем опустите пластину подставки, чтобы предохранительная пластина автоматически вышла из своего паза.

3. Поместите монитор на упаковочную подушку или плоскую поверхность экраном вниз. Разорвите пакет EPE, установите подставку на задней стороне монитора. Затем вы можете взять монитор из нижнего пенопласта EPS, держась за плечо подставки. Осторожно поднимите монитор. Установите его вертикально на стол.


Подъем монитора

Выньте монитор из коробки, держась за плечо подставки. Осторожно поднимите монитор, переверните его и установите вертикально на подставку на ровной поверхности. Снимите пенопластовую обертку с монитора.

Примечание: Рекомендуется сохранить коробку и упаковку для использования в будущем, когда вам может понадобиться транспортировать монитор. Пенопластовая упаковка идеально подходит для защиты монитора во время транспортировки.

Регулировка угла обзора

Примечание: Держите основание монитора, чтобы экран не опрокинулся во время регулировки.

Регулировка угла наклона

Наклоните экран вперед или назад под желаемым углом обзора (от -5˚ до 20˚).

Изменение ориентации экрана

Поднимите экран в самое высокое положение (130 мм).

Примечание: Перед регулировкой высоты убедитесь, что вы сняли предохранительную пластину с подставки.

Установка настенного кронштейна (опционально)

Используйте только настенный крепежный комплект 100 x 100 мм, рекомендованный производителем.

1. Поместите монитор на плоскую поверхность экраном вниз.
   Примечание: Рекомендуем накрыть поверхность стола мягкой тканью, чтобы не повредить монитор.
2. Нажмите фиксирующие зажимы внутрь, чтобы отсоединить подставку от монитора.

3. Слегка потяните подставку вниз, чтобы отсоединить крючки. Затем снимите подставку.

4. Прикрепите монтажный кронштейн к монтажным отверстиям на задней панели монитора. Затем используйте винты, чтобы зафиксировать кронштейн на месте.

   Примечание: Чтобы установить монитор на стене, обратитесь к руководству по установке, которое входит в комплект настенного кронштейна.

Подключения

1. Кабель питания
2. Кабель HDMI
3. Кабель DisplayPort
4. Кабель для наушников
5. USB-кабель
6. USB-кабель (A-Male to B-Male)

ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА

Включение/выключение питания

Убедитесь, что выключатель питания рядом с разъемом питания переменного тока находится в положении ON.

Включение питания

1. Подключите один конец кабеля питания к разъему AC IN на задней панели монитора.
2. Подключите другой конец кабеля питания к розетке.
3. Нажмите кнопку Control (Управление), чтобы включить монитор. Светодиодный индикатор питания загорится белым цветом, указывая на то, что монитор готов к использованию.


Выключение питания

Нажмите кнопку Control (Управление) в течение 2 секунд, чтобы выключить монитор.

Примечание: Когда на экране появится Main (Главное) меню, вы также можете выключить монитор, переместив кнопку Control (Управление) вниз ().

Рекомендации для комфорта пользователя

Ниже приведены несколько советов для комфортного просмотра вашего монитора:

• Оптимальное расстояние просмотра для мониторов составляет от 510 мм до 760 мм (от 20 до 30 дюймов).
• Общее правило заключается в том, чтобы расположить монитор таким образом, чтобы верхняя часть экрана находилась на уровне или немного ниже уровня ваших глаз, когда вы удобно сидите.
• Используйте достаточное освещение для выполняемой вами работы.
• Делайте регулярные и частые перерывы (не менее 10 минут) каждые полчаса.
• Обязательно периодически отводите взгляд от экрана монитора и фокусируйтесь на удаленном объекте в течение как минимум 20 секунд во время перерывов.
• Упражнения для глаз могут помочь уменьшить напряжение глаз. Часто повторяйте эти упражнения:

1. смотреть вверх и вниз
2. медленно вращайте глаза
3. перемещайте глаза по диагонали.

Выбор источника входного сигнала

1. Переместите кнопку Control (Управление) вправо ( ), чтобы войти в меню Input (Вход).
2. Переместите кнопку Control (Управление) в центр (), чтобы выбрать желаемый источник входного сигнала. Затем нажмите кнопку Control (Управление) для подтверждения.

ОПЕРАЦИИ

Быстрое меню

Горячая клавиша

По умолчанию кнопке Control назначена определенная функция.

Примечание: чтобы изменить предустановленную функцию горячей клавиши, обратитесь к разделу "Быстрое переключение".

Чтобы получить доступ к функции горячей клавиши, выполните следующие действия:

• Переместите кнопку Control вверх (), чтобы войти в меню Black Equalizer (Чёрный эквалайзер).
  Переместите кнопку Control вверх/вниз (), чтобы настроить параметр, и нажмите кнопку Control, чтобы подтвердить.

• Переместите кнопку Control вниз ( ), чтобы войти в меню Picture Mode (Режим изображения).
  Переместите кнопку Control в центр (), чтобы выбрать нужный параметр, и нажмите кнопку Control, чтобы подтвердить.

• Переместите кнопку Control влево (), чтобы войти в меню Volume (Громкость).
  Переместите кнопку Control вверх/вниз (), чтобы отрегулировать уровень громкости наушников, и нажмите кнопку Control, чтобы подтвердить.

• Переместите кнопку Control вправо (), чтобы войти в меню Input (Вход). См. раздел "Выбор источника входного сигнала".

Примечание: чтобы закрыть меню, переместите кнопку Control влево ().

Руководство по функциональным клавишам

• Нажмите кнопку Control, чтобы отобразить главное меню.


Затем используйте кнопку Control, чтобы выбрать нужную функцию и настроить соответствующие параметры.

Панель управления

Когда на экране появится Main (Главное) меню, переместите кнопку Control влево (), чтобы войти в меню Dashboard (Панель управления).

• Function (Функция): включение/выключение функции. Когда эта функция включена, вы можете выбрать нужные параметры для отображения на экране.
• Dashboard Location (Расположение панели управления): укажите местоположение информации панели управления, которая будет отображаться на экране.

После завершения настройки панели управления она передаст системные данные в SOC через USB-порт и отобразит значение выбранных функций на экране.

Примечание: убедитесь, что USB-кабель правильно подключен к восходящему USB-порту монитора и USB-порту компьютера.

Примечание: требуется установка и запуск программного обеспечения "OSD Sidekick".

Игровой помощник

• Когда на экране появится Main (Главное) меню, переместите кнопку Control вправо (), чтобы войти в меню Game Assist (Игровой помощник).

• Game INFO (Игровая информация): настройка параметров, связанных с играми FPS (First Person Shooting).
  • Выберите Gaming Timer (Игровой таймер), чтобы выбрать режим таймера обратного отсчета. Чтобы отключить эту функцию, установите для параметра значение OFF (ВЫКЛ).
  • Выберите Gaming Counter (Игровой счетчик) или Refresh Rate (Частота обновления), чтобы включить/отключить игровой счетчик или настройку частоты обновления в реальном времени.
  • Выберите Info Location (Расположение информации), чтобы указать местоположение информации, которая будет отображаться на экране.

• Crosshair (Перекрестие): выберите нужный тип перекрестия в соответствии с вашей игровой средой. Это значительно облегчает прицеливание.
• Display Alignment (Выравнивание дисплея): когда эта функция включена, она отображает линии выравнивания по четырем сторонам экрана, предоставляя удобный инструмент для идеального выравнивания нескольких мониторов.

Настройка параметров устройства

Когда на экране появится Main (Главное) меню, переместите кнопку Control вверх (), чтобы войти в меню Settings (Настройки).

Примечание: Используйте кнопку Control для навигации по меню и внесения изменений.

Игры

Настройте параметры, связанные с играми.

Пункт	Описание
Aim Stabilizer	Когда эта функция включена, она уменьшает размытость в движении в динамичных играх. Примечание: Эта функция недоступна при следующих условиях: когда частота обновления ниже 100 Гц. когда активирована функция FreeSync.
Black Equalizer	Отрегулируйте яркость черных областей.
Super Resolution	Повысьте резкость изображений с низким разрешением.
Display Mode	Выберите соотношение сторон экрана. Full (Полный): Масштабирует входное изображение для заполнения экрана. Идеально подходит для изображений с соотношением сторон 16:9. Aspect (Соотношение сторон): Отображает входное изображение без геометрических искажений, максимально заполняя экран. Примечание: Эта опция несовместима с функциями FreeSync и PIP/ PBP.
Overdrive	Улучшите время отклика ЖК-монитора.
FreeSync	Когда эта функция включена, она устраняет задержки и разрывы экрана во время игр.


Настройте параметры, связанные с изображением.

Пункт	Описание
Standard	Для редактирования документов или просмотра веб-сайтов.
FPS	Для игр в жанре FPS (First Person Shooting).
RTS/RPG	Для игр в жанре RTS (Real-Time Strategy) или RPG (Role-Playing Game).
Movie	Для просмотра фильмов.
Reader	Для просмотра документов.
sRGB	Для просмотра фотографий и графики на компьютере.
Custom 1	Пользовательские настройки режима изображения.
Custom 2	Пользовательские настройки режима изображения.
Custom 3	Пользовательские настройки режима изображения.

Примечание: Режим изображения "Standard" (Стандартный), Low blue light (Низкий уровень синего) "Level 10" (Уровень 10) - это оптимизированные настройки в соответствии с сертификацией TUV Low Blue Light.

Дисплей

Настройте параметры, связанные с экраном дисплея.

Пункт	Описание
Input	Выберите источник входного сигнала.
Overclock	Включите монитор для применения более высокой частоты обновления. Примечание: Когда включен Overclocking (Разгон), монитор может мерцать или вызывать другие неблагоприятные эффекты, которые могут быть вызваны общей конфигурацией системы и, возможно, спецификациями панели дисплея. Можно уменьшить такие эффекты, установив более низкую частоту обновления.
HDMI RGB PC Range	Выберите подходящий диапазон RGB или позвольте монитору определить его автоматически. Примечание: Эта опция доступна только для входа HDMI.
Overscan	Когда эта функция включена, она слегка увеличивает входное изображение, чтобы скрыть самые крайние края изображения.

Система

Настройте параметры, связанные с системой.

Пункт	Описание
Audio	Настройте параметры наушников. Volume (Громкость): Отрегулируйте уровень громкости. Mute (Отключить звук): Включить/выключить функцию отключения звука.
OSD Settings	Настройте параметры, связанные с экранным меню (OSD). Display Time (Время отображения): Установите время, в течение которого экранное меню остается на экране. OSD Transparency (Прозрачность экранного меню): Отрегулируйте прозрачность экранного меню.
	OSD Lock (Блокировка экранного меню): Когда эта функция включена, настройка экранного меню не разрешена. Примечание: Чтобы отключить функцию OSD lock (Блокировка экранного меню), нажмите кнопку Control. Когда на экране появится сообщение, выберите Yes (Да) для подтверждения.
Quick Switch	Назначьте функцию горячим клавишам. Доступные параметры: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness и Picture Mode. Настройка горячих клавиш по умолчанию, как показано ниже: Up (): Black Equalizer Down (): Picture Mode Right (): Input Left ( ): Volume
Other Settings	Resolution Notice (Уведомление о разрешении): Когда эта функция включена, сообщение о текущем разрешении будет отображаться на экране, когда монитор переключается на другой источник входного сигнала. Input Auto Switch (Автоматическое переключение входов): Когда эта функция включена, она автоматически переключается на доступный источник входного сигнала. Auto Power Off (Автоматическое выключение питания): Когда эта функция включена, монитор автоматически выключится через определенное время.
	DisplayPort Ver.: Установите версию DisplayPort на 1.1, 1.2 Примечание: Обязательно настройте эту опцию в соответствии с версией DisplayPort, поддерживаемой вашей видеокартой.

Язык

Пункт	Описание
Language	Выберите доступный язык для экранного меню.

Сохранить настройки

Сохраните все данные.

Пункт	Описание
Setting1	После выбора появится меню Save and Load (Сохранить и загрузить), из которого игрок сможет выбрать.
Setting2	После выбора появится меню Save and Load (Сохранить и загрузить), из которого игрок сможет выбрать.
Setting3	После выбора появится меню Save and Load (Сохранить и загрузить), из которого игрок сможет выбрать.

Сбросить все настройки

Восстановите заводские настройки монитора.

Характеристики

Элемент	Характеристики
Размер панели	27 дюймов
Соотношение сторон	16:9
Разрешение	1920 x 1080
Частота обновления	165Hz
Срок службы светодиодов	30000 часов (мин.)
Шаг пикселя	0.3114(H) x 0.3114(V)
Время отклика	1ms MPRT
Яркость	250 нит (тип.) / 200 нит (мин.)
Коэффициент контрастности	3000:1 (тип.)
Глубина цвета	16.7M (8Bit)
Активная область дисплея	597.888(H) x 336.312(V)
Угол обзора	178°(H)/178°(V)
Частота	48~165Hz
Входные/выходные разъемы	2x HDMI 2.0 1x DP 1.2 1x Headphone 2x USB 3.0 (нисходящий поток) с возможностью зарядки BC 1.2 5V/1.5A 1x USB upstream
Электропитание	AC 100 ~ 240V при 50/60Hz
Потребляемая мощность	В рабочем режиме: 55W (макс.) В режиме ожидания: 0.3W Выключено: 0.2W
Размеры (Ш x В x Г)	610.3 x 531 x 203 мм (с подставкой)
Вес	6.39 кг (нетто)
Диапазон температур (эксплуатация)	От 0°C до 40°C

Примечание: Характеристики могут быть изменены без предварительного уведомления.

Список поддерживаемых таймингов

Порт	FHD	Порт	FHD
HDMI	640x480@60Hz	DP	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1280x720@144Hz		1280x720@144Hz
	1920x1080@60Hz		1920x1080@60Hz
	1920x1080@120Hz		1920x1080@120Hz
	1920x1080@144Hz		1920x1080@144Hz
			1920x1080@165Hz

Устранение неполадок

Проблема	Возможные решения
Нет питания	Убедитесь, что кабель питания правильно подключен к источнику питания и монитору. Проверьте кабель и вилку на наличие повреждений. Убедитесь, что монитор включен.
На экране нет изображения	Убедитесь, что монитор и компьютер правильно подключены и оба устройства включены. Убедитесь, что выбран правильный источник входного сигнала.
Изображение не заполняет весь экран	Попробуйте разные настройки Режима отображения (соотношение сторон).
Цвета искажены	Убедитесь, что кабель входного сигнала правильно подключен. Настройте параметры, связанные с изображением. См. раздел «Изображение».
Нет звука или низкая громкость	Убедитесь, что кабель наушников правильно подключен. Отрегулируйте уровень громкости. Проверьте настройку Источника звука. Отрегулируйте настройки звука компьютера.

Примечание: Если проблема не устранена, обратитесь в нашу службу поддержки для получения дополнительной помощи.

Основной уход

Когда экран загрязнится, выполните следующие действия, чтобы очистить экран:

• Протрите экран мягкой безворсовой тканью, чтобы удалить остатки пыли.
• Распылите или нанесите чистящую жидкость на мягкую ткань. Затем аккуратно протрите экран влажной тканью.

Примечание:

• Убедитесь, что ткань влажная, но не мокрая.
• При протирке избегайте чрезмерного давления на экран.
• Кислотные или абразивные чистящие средства могут повредить экран.

Примечания о зарядке через USB

Следующие устройства несовместимы с BC 1.2 режима CDP. Когда концентратор подключен к ПК, эти устройства нельзя заряжать с помощью USB-кабеля.

Производитель	Устройство	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ

Прежде чем использовать монитор, ознакомьтесь со следующими мерами предосторожности.

• Используйте только те аксессуары, которые поставляются с монитором или рекомендованы производителем.
• Храните пластиковый упаковочный пакет для продукта в недоступном для детей месте.
• Перед подключением монитора к розетке убедитесь, что номинальное напряжение кабеля питания соответствует спецификациям электросети в стране, где вы находитесь.
• Вилка шнура питания должна быть подключена к правильно подключенной и заземленной розетке.
• Не прикасайтесь к вилке мокрыми руками, иначе это может легко привести к поражению электрическим током.
• Разместите монитор в устойчивом и хорошо проветриваемом месте.
• Не размещайте монитор рядом с источниками тепла, такими как электрические радиаторы или прямые солнечные лучи.
• Отверстия или прорези на мониторе предназначены для вентиляции. Не закрывайте и не блокируйте вентиляционные отверстия какими-либо предметами.
• Не используйте монитор рядом с водой, напитками или любыми жидкостями. Несоблюдение этого правила может привести к поражению электрическим током или повреждению монитора.
• Перед очисткой обязательно отключите монитор от розетки.
• Поскольку поверхность экрана легко поцарапать, избегайте прикосновения к поверхности какими-либо твердыми или острыми предметами.
• Используйте мягкую безворсовую ткань вместо салфетки для протирки экрана. При необходимости для очистки монитора можно использовать средство для чистки стекол. Однако никогда не распыляйте чистящее средство непосредственно на экран.
• Отсоединяйте кабель питания, если монитор не используется в течение длительного времени.
• Не пытайтесь самостоятельно разбирать или ремонтировать монитор.

Информация о сервисном обслуживании GIGABYTE

Дополнительную информацию об обслуживании можно найти на официальном сайте GIGABYTE: https://www.gigabyte.com/

Авторское право

© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Все права защищены.

Товарные знаки, упомянутые в данном руководстве, являются юридически зарегистрированными и принадлежат их соответствующим владельцам.

Отказ от ответственности

Информация, содержащаяся в данном руководстве, защищена законами об авторском праве и является собственностью GIGABYTE.

GIGABYTE может вносить изменения в спецификации и функции, описанные в данном руководстве, без предварительного уведомления.

Никакая часть данного руководства не может быть воспроизведена, скопирована, переведена, передана или опубликована в какой-либо форме и какими-либо средствами без предварительного письменного разрешения GIGABYTE.

• Для облегчения использования данного монитора внимательно прочитайте руководство пользователя.
• Для получения дополнительной информации посетите наш веб-сайт: https://www.gigabyte.com

Ссылки

• GIGABYTE Global

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать Руководство пользователя игрового монитора GIGABYTE G27FC A

Доступные языки
