Руководство пользователя игрового монитора GIGABYTE G24F 2

Содержание

1 ВВЕДЕНИЕ
2 НАЧАЛО РАБОТЫ
3 ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА
4 ОПЕРАЦИИ
- 4.1 Быстрое меню
- 4.2 Настройка параметров устройства
5 Спецификации
6 Список поддерживаемых таймингов
7 Устранение неполадок
8 Основной уход
9 Примечания о зарядке через USB
10 Информация о сервисном обслуживании GIGABYTE
11 ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
- 11.1 Меры предосторожности
- 11.2 Меры предосторожности при угрозе устойчивости
12 Ссылки
13 Скачать инструкцию
14 На других языках

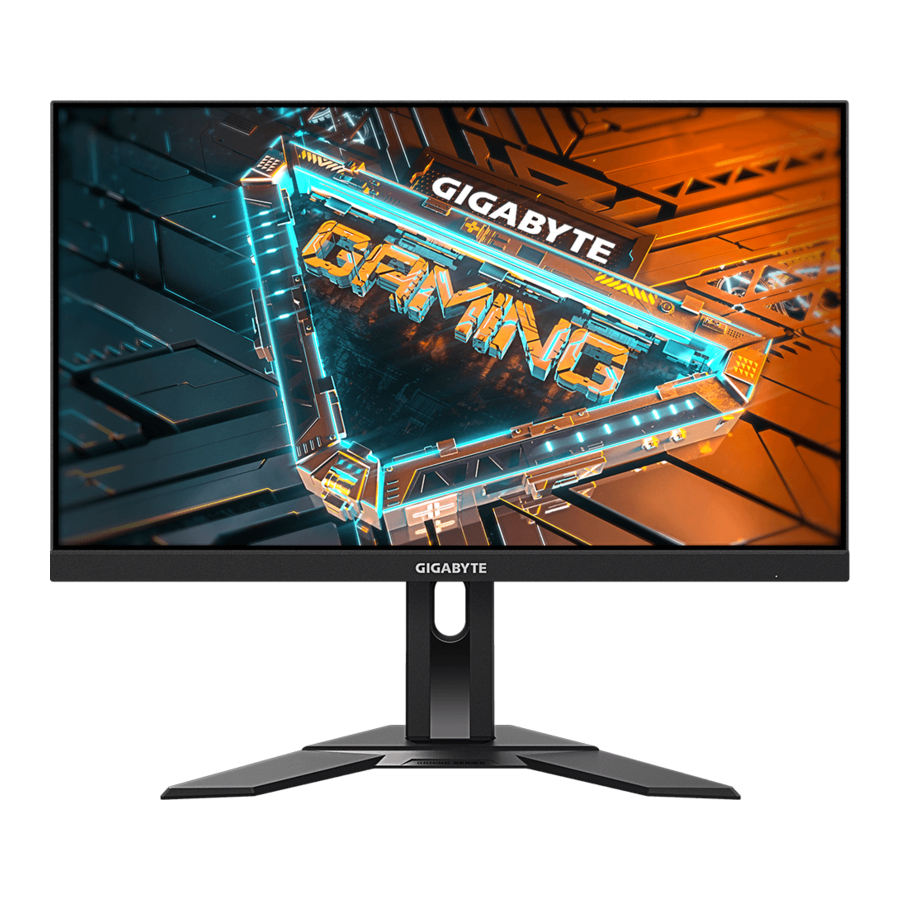

Изображение монитора GIGABYTE G24F 2

ВВЕДЕНИЕ

Распаковка

Откройте верхнюю крышку упаковочной коробки. Затем осмотрите этикетку распаковки, прикрепленную к внутренней крышке.
Убедившись, что коробка находится в правильной ориентации, аккуратно положите ее на устойчивую поверхность.
Откройте внутреннюю крышку.
Возьмите пенопластовый блок EPS (через отверстия), чтобы вытащить его из коробки.
Извлеките предметы из верхнего пенопласта EPS.
Снимите верхний пенопласт EPS. Теперь вы можете извлечь монитор из нижнего пенопласта EPS.

Комплектация

В комплект поставки входят следующие предметы. Если чего-то не хватает, обратитесь к местному дилеру.

Примечание: Пожалуйста, сохраните упаковочную коробку и упаковочные материалы для будущей транспортировки монитора.

Обзор продукта

Вид спереди

Светодиодный индикатор питания

Вид сзади

Кнопка управления
Замок Kensington
DisplayPort
Порты HDMI (x2)
Разъем для наушников
Порт USB upstream
Порты USB 3.2 (x2)
Разъем AC IN

Примечание:

HDMI, логотип HDMI и High-Definition Multimedia Interface являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing LLC.

НАЧАЛО РАБОТЫ

Установка подставки монитора

Поместите монитор на нижний пенопласт EPS экраном вниз.
Совместите и вставьте верхние крючки подставки в монтажные отверстия на задней панели монитора. Продвиньте фиксирующую защелку вперед, а затем отпустите, чтобы закрепить нижние крючки подставки в монтажных отверстиях на задней панели монитора.
Совместите подставку монитора со стойкой под ней. Затем прикрепите подставку к стойке.
Поднимите винтовое кольцо и поверните его по часовой стрелке, чтобы зафиксировать подставку монитора на месте.
Поднимите монитор в вертикальное положение и поставьте его на стол.

Регулировка угла обзора

Примечание: Держите подставку монитора, чтобы экран не опрокинулся во время регулировки.

Регулировка угла наклона

Наклоните экран вперед или назад под желаемым углом обзора (от -5˚ до 20˚).

Регулировка высоты экрана

Опустите или поднимите экран на желаемую высоту (от 0 до 130 мм).

Установка настенного кронштейна (опционально)

Используйте только настенный комплект 100 x 100 мм, рекомендованный производителем.

Поместите монитор на нижний пенопласт EPS экраном вниз.
Удерживая фиксирующую защелку в нажатом положении, сдвиньте подставку назад, чтобы освободить верхние крючки из монтажных отверстий на задней панели монитора. Затем снимите подставку.
Прикрепите монтажный кронштейн к монтажным отверстиям на задней панели монитора. Затем закрепите кронштейн винтами.

Примечание: Чтобы установить монитор на стене, обратитесь к руководству по установке, которое входит в комплект настенного кронштейна.

Подключение

Кабель DisplayPort
Кабель HDMI
Кабель наушников
Кабель USB (A-Male to B-Male)
Кабель USB
Кабель питания

ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА

Включение/выключение питания

Включение питания

Подключите один конец кабеля питания к разъему AC IN на задней панели монитора.
Подключите другой конец кабеля питания к розетке.
Нажмите кнопку Control (Управление), чтобы включить монитор. Светодиодный индикатор питания загорится белым цветом, показывая, что монитор готов к использованию.

Примечание: При отсутствии сигнала на мониторе в течение некоторого времени отображается уведомление No Signal (Нет сигнала). Затем монитор переходит в режим энергосбережения, а светодиодный индикатор питания загорается белым цветом и начинает мигать с периодом в одну секунду.

Выключение питания

Нажмите кнопку Control (Управление) и удерживайте ее в течение 2 секунд, чтобы выключить монитор. Примечание: Когда на экране появится меню Main (Главное), вы также можете выключить монитор, переместив кнопку Control (Управление) вниз ().

Выбор источника входного сигнала

Переместите кнопку Control (Управление) вправо (), чтобы войти в меню Input (Вход).
Переместите кнопку Control (Управление) вверх/вниз (), чтобы выбрать желаемый источник входного сигнала. Затем нажмите кнопку Control (Управление) для подтверждения.

ОПЕРАЦИИ

Горячая клавиша

По умолчанию кнопке Control назначена определенная функция.
Примечание: чтобы изменить предустановленную функцию горячей клавиши, обратитесь к разделу "Быстрое переключение".

Чтобы получить доступ к функции горячей клавиши, выполните следующие действия:

Переместите кнопку Control вверх (), чтобы войти в меню Black Equalizer (Черный эквалайзер).
Переместите кнопку Control вверх/вниз (), чтобы отрегулировать настройку, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control вниз (), чтобы войти в меню Picture Mode (Режим изображения).
Переместите кнопку Control вверх/вниз (), чтобы выбрать нужный параметр, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control влево (), чтобы войти в меню Volume (Громкость). Переместите кнопку Control вверх/вниз (), чтобы отрегулировать уровень громкости наушников, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control вправо (), чтобы войти в меню Input (Вход).

См. раздел "Выбор источника входного сигнала".
Примечание: чтобы закрыть меню, переместите кнопку Control влево ().

Руководство по функциональным клавишам

Нажмите кнопку Control, чтобы отобразить Main (Главное) меню.

Затем используйте кнопку Control, чтобы выбрать нужную функцию и настроить соответствующие параметры.

Информационная панель

Когда на экране появится Main (Главное) меню, переместите кнопку Control влево (), чтобы войти в меню Dashboard (Информационная панель).

Function (Функция): Включите/выключите функцию. Если функция включена, вы можете выбрать нужные параметры для отображения на экране.
Dashboard Location (Расположение информационной панели): Укажите местоположение информации на информационной панели, отображаемой на экране.
После завершения настройки информационной панели она передаст системные данные в SOC через USB-порт и отобразит значение выбранных функций на экране.

Примечание: убедитесь, что USB-кабель правильно подключен к восходящему USB-порту монитора и USB-порту вашего компьютера.

Игровой ассистент

Когда на экране появится Main (Главное) меню, переместите кнопку Control вправо (), чтобы войти в меню Game Assist (Игровой ассистент).

Game Info (Игровая информация): настройте параметры, связанные с игрой FPS (First Person Shooting).
- Выберите Gaming Timer (Игровой таймер), чтобы выбрать режим таймера обратного отсчета. Чтобы отключить эту функцию, установите для параметра значение OFF (Выкл.).
- Выберите Gaming Counter (Игровой счетчик) или Refresh Rate (Частота обновления), чтобы включить/отключить игровой счетчик или настройку частоты обновления в реальном времени.
- Выберите Info Location (Расположение информации), чтобы указать местоположение информации, отображаемой на экране.
Crosshair (Перекрестие): выберите желаемый тип перекрестия в соответствии с вашей игровой средой. Это значительно облегчает прицеливание.
Display Alignment (Выравнивание дисплея): когда эта функция включена, она отображает линии выравнивания на четырех сторонах экрана, предоставляя удобный инструмент для идеального выравнивания нескольких мониторов.

Настройка параметров устройства

Когда на экране появится Main (Главное) меню, переместите кнопку Control вверх (), чтобы войти в меню Settings (Настройки).

Примечание: используйте кнопку Control для навигации по меню и внесения изменений.

Игровые настройки

Настройте параметры, связанные с игрой.

Элемент	Описание
Aim Stabilizer (Стабилизатор прицела)	Когда эта функция включена, она уменьшает размытость изображения в быстро движущихся играх. Примечание: эта функция недоступна при следующих условиях: когда частота ниже 100 Гц. когда активирована функция FreeSync Premium.
Black Equalizer (Черный эквалайзер)	Отрегулируйте яркость черных областей.
Super Resolution (Суперразрешение)	Сделайте изображения с низким разрешением более четкими.
Display Mode (Режим отображения) Выберите соотношение сторон экрана.	Full (Полный): масштабируйте входное изображение, чтобы заполнить экран. Идеально подходит для изображений с соотношением сторон 16:9. Aspect (Соотношение сторон): отображайте входное изображение без геометрических искажений, заполняя как можно большую часть экрана.
Overdrive (Разгон)	Улучшите время отклика ЖК-монитора.
AMD FreeSync Premium	Когда эта функция включена, она устраняет задержки и разрывы экрана во время игры.


Настройте параметры, связанные с изображением.

Выберите один из предустановленных режимов изображения.

Standard (Стандартный): для редактирования документов или просмотра веб-сайтов.
FPS: для игры в FPS (First Person Shooting).
RTS/RPG: для игры в RTS (Real-Time Strategy) или RPG (Role-Playing Game).
Movie (Фильм): для просмотра фильмов.
Reader (Чтение): для просмотра документов.
sRGB: для просмотра фотографий и графики на компьютере.
Custom 1 (Пользовательский 1): пользовательские настройки режима изображения.
Custom 2 (Пользовательский 2): пользовательские настройки режима изображения.
Custom 3 (Пользовательский 3): пользовательские настройки режима изображения.

Затем вы можете настроить следующие параметры изображения.

Элемент	Описание
Brightness (Яркость)	Отрегулируйте яркость изображения.
Contrast (Контрастность)	Отрегулируйте контрастность изображения.
Color Vibrance (Насыщенность цвета)	Отрегулируйте интенсивность более приглушенных цветов.
Sharpness (Четкость)	Отрегулируйте четкость изображения.
Gamma (Гамма)	Отрегулируйте средний уровень яркости.
Color Temperature (Цветовая температура)	Выберите цветовую температуру. Примечание: выберите User Define (Пользовательская), чтобы настроить цветовую температуру, отрегулировав уровень красного (R), зеленого (G) или синего (B) в соответствии с вашими предпочтениями.
DCR	Отрегулируйте уровень черного на изображении для достижения оптимальной контрастности.
Reset Picture (Сбросить изображение)	Сбросьте все настройки изображения до значений по умолчанию.

Дисплей

Настройте параметры, связанные с экраном дисплея.

Элемент	Описание
Input (Вход)	Выберите источник входного сигнала.
Overclock (Разгон)	Включите монитор, чтобы применить более высокую частоту обновления. Примечание: когда разгон включен, монитор может мерцать или вызывать другие неблагоприятные эффекты, которые могут быть связаны с общей конфигурацией системы и, возможно, со спецификациями панели дисплея. Можно уменьшить такие эффекты, установив более низкую частоту обновления.
RGB Range (Диапазон RGB)	Выберите подходящий параметр диапазона RGB или позвольте монитору определить его автоматически. Примечание: эта опция доступна только для входа HDMI.
Overscan (Переразвертка)	Когда эта функция включена, она слегка увеличивает входное изображение, чтобы скрыть самые крайние края изображения. Примечание: эта опция доступна только для входа HDMI.

Система

Настройте параметры, связанные с системой.

Элемент	Описание
Audio (Аудио)	Настройте параметры звука. Volume (Громкость): отрегулируйте уровень громкости. Mute (Отключить звук): включите/отключите функцию отключения звука.
OSD Settings (Настройки экранного меню)	Настройте параметры, связанные с экранным меню (OSD). Display Time (Время отображения): установите время, в течение которого OSD меню остается на экране. OSD Transparency (Прозрачность экранного меню): отрегулируйте прозрачность OSD меню. OSD Lock (Блокировка экранного меню): когда эта функция включена, никакая настройка OSD не допускается. Примечание: чтобы отключить функцию блокировки экранного меню, нажмите клавишу Control . Когда на экране появится сообщение, выберите Yes (Да) для подтверждения.
Quick Switch (Быстрое переключение)	Назначьте функцию горячим клавишам. Доступные параметры: Aim Stabilizer (Стабилизатор прицела), Black Equalizer (Черный эквалайзер), Volume (Громкость), Input (Вход), Contrast (Контрастность), Brightness (Яркость) и Picture Mode (Режим изображения). Настройка горячих клавиш по умолчанию указана ниже: Up (Вверх) (): Black Equalizer (Черный эквалайзер) Down (Вниз) (): Picture Mode (Режим изображения) Right (Вправо) (): Input (Вход) Left (Влево) (): Volume (Громкость) Примечание: в мониторе используется панель с низким уровнем синего света, и он соответствует аппаратному решению TÜV Rheinland Low Blue Light Hardware Solution в режиме сброса к заводским настройкам/по умолчанию (Яркость: 45 %, Контрастность: 50 %, CCT: Normal (Нормальный), Предустановленный режим: Standard (Стандартный)).
Other Settings (Другие настройки)	Resolution Notice (Уведомление о разрешении): когда эта функция включена, сообщение о рекомендуемом разрешении появится на экране, когда монитор переключится на другой источник входного сигнала. Input Auto Switch (Автоматическое переключение входов): когда эта функция включена, она автоматически переключается на доступный источник входного сигнала. Auto Power OFF (Автоматическое отключение питания): когда эта функция включена, монитор автоматически выключится через определенный период времени. LED Indicator (Светодиодный индикатор): по умолчанию для светодиодного индикатора установлено значение Always ON (Всегда включен). Always ON (Всегда включен): светодиодный индикатор питания горит белым во время работы. Always OFF (Всегда выключен): выключите светодиодный индикатор питания. Standby ON (Режим ожидания включен): светодиодный индикатор питания горит белым в режиме ожидания. Когда питание выключено, светодиодный индикатор питания останется выключенным. USB(A/C) Charge (Зарядка USB (A/C)): включите или отключите функцию зарядки USB Type-A (5 В/1,5 А) в режиме ожидания.

Язык

Выберите доступный язык для экранного меню.

Сохранить настройки

Установите персональные конфигурации экранного меню для Setting1 (Настройка1), Setting2 (Настройка2) или Setting3 (Настройка3).

Элемент	Описание
Save (Сохранить)	Сохраните пользовательские настройки.
Load (Загрузить)	Загрузите сохраненные настройки.

Сбросить все

Восстановите заводские настройки монитора по умолчанию.

Спецификации

Пункт	Спецификации
Размер панели	23,8 дюйма
Соотношение сторон	16:9
Разрешение	1920 x 1080
Срок службы светодиодов	30 000 часов
Размер пикселя	0.2745(H) x 0.2745(V)
Яркость	300 нит (тип.)
Коэффициент контрастности	1100:1 (тип.)
Глубина цвета	16.7M
Активная область дисплея	527.04(H) x 296.46(V)
Угол обзора	178°(H) / 178°(V)
Входные/выходные разъемы	2x HDMI 2.0 1x DP1.2 1x Наушники 1x USB upstream 2x USB 3.2 (нисходящий поток) с возможностью зарядки BC 1.2 5V/1.5A
Источник питания	AC 100~240V при 50/60Гц
Потребляемая мощность	Включено: 20 Вт Режим ожидания: < 0.5 Вт Выключено: < 0.3 Вт Примечание: Условия испытаний соответствуют стандартам CEC.
Размеры (Ш x В x Г)	541 x 519.3 x 136.75 мм (с подставкой)
Вес	4.8 ±0.5 кг (с подставкой) 3.2 ±0.5 кг (без подставки)
Диапазон температур (эксплуатация)	от 0°C до 40°C

Примечание: Спецификации могут быть изменены без предварительного уведомления.

Список поддерживаемых таймингов

Список таймингов	HDMI	DisplayPort
720X400 / 70Hz	V	V
720X400 / 88Hz	V	V
640X480 / 60Hz	V	V
640X480 / 67Hz	V	V
640X480 / 72Hz	V	V
640X480 / 75Hz	V	V
800X600 / 56Hz	V	V
800X600 / 60Hz	V	V
800X600 / 72Hz	V	V
800X600 / 75Hz	V	V
832X624 / 75Hz	V	V
1024X768 / 87Hz	V	V
1024X768 / 60Hz	V	V
1024X768 / 70Hz	V	V
1024X768 / 75Hz	V	V
1280X1024 / 75Hz	V	V
1152X870 / 75Hz	V	V
1152X864 / 75Hz/4:3	V	V
1280X720 / 60Hz/16:9	V	V
1280X800 / 60Hz/16:10	V	V
1280X960 / 60Hz/4:3	V	V
1280X1024 / 60Hz/5:4	V	V
1440X900 / 60Hz/16:10	V	V
1600X900 / 60Hz/16:9	V	V
1680X1050 / 60Hz/16:10	V	V
720X480 / 60Hz	V	V
1280X720 / 50Hz	V	V
1280X720 / 60Hz	V	V
1280X720 / 100Hz	V	V
1440X480 / 60Hz	V	V
1920X1080 / 50Hz	V	V
1920X1080 / 60Hz	V	V
1920X1080 / 100Hz	V	V
1920X1080 / 120Hz	V	V
1920x1080 / 144Hz	V	V
1920X1080 / 165Hz	V	V

Устранение неполадок

Проблема	Возможные решения
Нет питания	Убедитесь, что кабель питания правильно подключен к источнику питания и монитору. Проверьте кабель и вилку, чтобы убедиться, что они не сломаны. Убедитесь, что монитор включен.
На экране нет изображения	Убедитесь, что монитор и компьютер правильно подключены и оба устройства включены. Убедитесь, что выбран правильный источник входного сигнала. Отрегулируйте настройки Brightness (Яркость) и Contrast (Контрастность).
Изображение не заполняет весь экран	Попробуйте использовать другую настройку Display Mode (Режим отображения) (соотношение сторон).
Цвета искажены	Убедитесь, что кабель входного сигнала правильно подключен. Настройте параметры, связанные с изображением. Обратитесь к разделу "Picture" (Изображение).
Нет звука или низкая громкость	Убедитесь, что кабель наушников правильно подключен. Отрегулируйте уровень громкости. Отрегулируйте настройки звука на компьютере.

Примечание: Если проблема не устранена, обратитесь в нашу службу поддержки для получения дальнейшей помощи.

Основной уход

Когда экран загрязнится, выполните следующие действия, чтобы очистить его:

Протрите экран мягкой безворсовой тканью, чтобы удалить остатки пыли.
Распылите или нанесите чистящую жидкость на мягкую ткань. Затем аккуратно протрите экран влажной тканью.

Примечание:

Убедитесь, что ткань влажная, но не мокрая.
При протирке избегайте чрезмерного давления на экран.
Кислотные или абразивные чистящие средства могут повредить экран.

Примечания о зарядке через USB

Следующие устройства несовместимы с BC 1.2 режима CDP. Когда концентратор подключен к ПК, эти устройства нельзя заряжать с помощью USB-кабеля.

Поставщик	Устройство	PID/VID
Apple	iPad	PID_129A/VID_05AC
Samsung	GALAXY Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Информация о сервисном обслуживании GIGABYTE

Больше информации об обслуживании можно найти на официальном сайте GIGABYTE: https://www.gigabyte.com/

ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Прежде чем использовать монитор, ознакомьтесь со следующими мерами предосторожности.

Меры предосторожности

Используйте только те аксессуары, которые входят в комплект поставки монитора или рекомендованы производителем.
Храните пластиковый упаковочный пакет от изделия в недоступном для детей месте.
Перед подключением монитора к розетке убедитесь, что номинальное напряжение шнура питания соответствует спецификациям электросети в стране, где вы находитесь.
Вилка шнура питания должна быть подключена к правильно подключенной и заземленной розетке.
Не прикасайтесь к вилке мокрыми руками, так как это может легко привести к поражению электрическим током.
Установите монитор в устойчивом и хорошо проветриваемом месте.
Не устанавливайте монитор рядом с источниками тепла, такими как электрические радиаторы или прямые солнечные лучи.
Отверстия на мониторе предназначены для вентиляции. Не закрывайте и не блокируйте вентиляционные отверстия никакими предметами.
Не используйте монитор вблизи воды, напитков или любых жидкостей. Несоблюдение этого правила может привести к поражению электрическим током или повреждению монитора.
Перед очисткой обязательно отключайте монитор от розетки.
Поскольку поверхность экрана легко поцарапать, избегайте прикосновения к ней твердыми или острыми предметами.
Используйте мягкую безворсовую ткань вместо салфетки для протирки экрана. При необходимости для очистки монитора можно использовать средство для чистки стекол. Однако никогда не распыляйте чистящее средство непосредственно на экран.
Отключайте кабель питания, если монитор не используется в течение длительного времени.
Не пытайтесь самостоятельно разбирать или ремонтировать монитор.

Меры предосторожности при угрозе устойчивости

Изделие может упасть, что приведет к серьезным травмам или смерти. Чтобы предотвратить травмы, это изделие должно быть надежно закреплено на полу/стене в соответствии с инструкциями по установке.
Многих травм, особенно у детей, можно избежать, приняв простые меры предосторожности, такие как:
ВСЕГДА используйте подставки или способы установки, рекомендованные производителем комплекта изделия.
ВСЕГДА используйте мебель, которая может безопасно поддерживать изделие.
ВСЕГДА следите за тем, чтобы изделие не свисало с края поддерживающей мебели.
ВСЕГДА рассказывайте детям об опасностях лазания по мебели, чтобы добраться до изделия или его органов управления.
ВСЕГДА прокладывайте шнуры и кабели, подключенные к вашему изделию, таким образом, чтобы о них нельзя было споткнуться, потянуть или схватить.
НИКОГДА не ставьте изделие на высокую мебель (например, шкафы или книжные полки), не закрепив мебель и изделие на подходящей опоре.
НИКОГДА не ставьте изделие на ткань или другие материалы, которые могут располагаться между изделием и поддерживающей мебелью.
НИКОГДА не кладите предметы, которые могут побудить детей к лазанию, такие как игрушки и пульты дистанционного управления, на верхнюю часть изделия или мебели, на которой размещено изделие.
Если существующее изделие будет сохранено и перемещено, следует применять те же соображения, что и выше.
Чтобы предотвратить травмы или повреждение изделия в результате опрокидывания из-за землетрясений или других ударов, обязательно установите изделие в устойчивом месте и примите меры для предотвращения падения.

Ссылки

GIGABYTE Global

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать Руководство пользователя игрового монитора GIGABYTE G24F 2
